PAR:-
Sandip Dobariya(13)
Keval Patel(07)
Traduit de Anglais vers Français - www.onlinedoctranslator.com

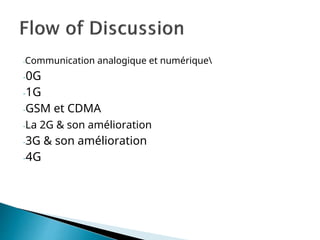

-Communication analogique et numérique
-0G
-1G
-GSM et CDMA
-La 2G & son amélioration
-3G & son amélioration
-4G

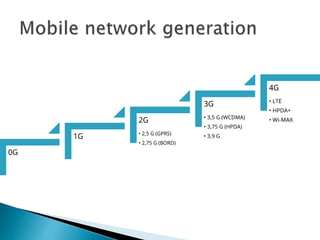

4G
3G • LTE
• HPDA+
• Wi-MAX
2G • 3,5 G (WCDMA)
• 3,75 G (HPDA)
• 3,9 G
1G • 2,5 G (GPRS)
• 2,75 G (BORD)
0G
-Dans le système analogique, les données sont transmises sous
forme de signal analogique.
-Les signaux analogiques sont le signal dont
l'amplitude varie avec le temps
en continu.
L'amplitude varie
en continu
-Dans le système numérique, les données sont transmises à
l'aide d'un signal numérique.
-Les signaux numériques sont des signaux qui n'ont
qu'une valeur discrète principalement deux, '0' et '1'.

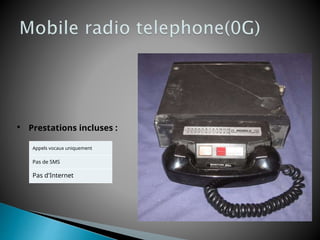

• Prestations incluses :
Appels vocaux uniquement
Pas de SMS
Pas d'Internet
-Radiotéléphone mobileont précédé la
technologie moderne de téléphonie mobile
cellulaire. Puisqu'ils étaient les prédécesseurs de
la première génération de téléphones cellulaires,
ces systèmes sont parfois appelés
rétroactivementpré cellulaire(ou parfois zéro
génération).
-C'est un système semi-duplex.

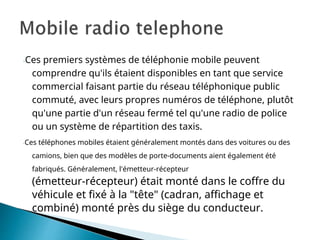

-Ces premiers systèmes de téléphonie mobile peuvent
comprendre qu'ils étaient disponibles en tant que service
commercial faisant partie du réseau téléphonique public
commuté, avec leurs propres numéros de téléphone, plutôt
qu'une partie d'un réseau fermé tel qu'une radio de police
ou un système de répartition des taxis.
-Ces téléphones mobiles étaient généralement montés dans des voitures ou des
camions, bien que des modèles de porte-documents aient également été
fabriqués. Généralement, l'émetteur-récepteur
(émetteur-récepteur) était monté dans le coffre du
véhicule et fixé à la "tête" (cadran, affichage et
combiné) monté près du siège du conducteur.

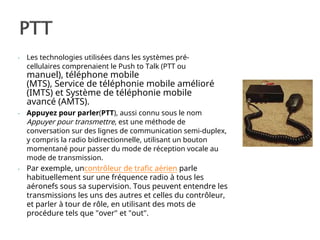

- Les technologies utilisées dans les systèmes pré-
cellulaires comprenaient le Push to Talk (PTT ou
manuel), téléphone mobile
(MTS), Service de téléphonie mobile amélioré
(IMTS) et Système de téléphonie mobile
avancé (AMTS).
- Appuyez pour parler(PTT), aussi connu sous le nom
Appuyer pour transmettre, est une méthode de
conversation sur des lignes de communication semi-duplex,
y compris la radio bidirectionnelle, utilisant un bouton
momentané pour passer du mode de réception vocale au
mode de transmission.
- Par exemple, uncontrôleur de trafic aérien parle
habituellement sur une fréquence radio à tous les
aéronefs sous sa supervision. Tous peuvent entendre les
transmissions les uns des autres et celles du contrôleur,
et parler à tour de rôle, en utilisant des mots de
procédure tels que "over" et "out".

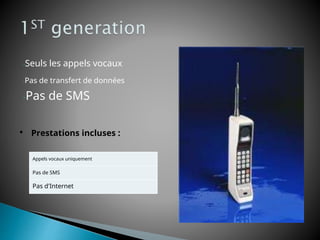

-Seuls les appels vocaux
-Pas de transfert de données
-Pas de SMS
• Prestations incluses :
Appels vocaux uniquement
Pas de SMS
Pas d'Internet
-1G(ou 1-G) fait référence à la première génération de
technologie de téléphonie sans fil, les
télécommunications mobiles. Ceux-ci sont
laanalogiquenormes de télécommunications qui ont
été introduites dans les années 1980 et se sont
poursuivies jusqu'à leur remplacement
par 2Gnumériquetélécommunications.
-La principale différence entre deux systèmes de téléphonie
mobile successifs, 1G et 2G, est que les signaux radio
utilisés par les réseaux 1G sont analogiques, tandis que
les réseaux 2G sont numériques.

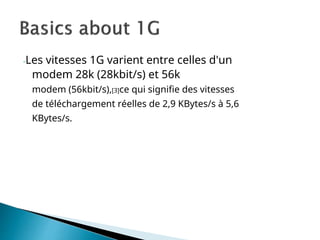

-Les vitesses 1G varient entre celles d'un
modem 28k (28kbit/s) et 56k
modem (56kbit/s),[3]ce qui signifie des vitesses
de téléchargement réelles de 2,9 KBytes/s à 5,6
KBytes/s.

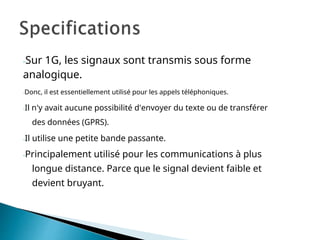

-Sur 1G, les signaux sont transmis sous forme
analogique.
-Donc, il est essentiellement utilisé pour les appels téléphoniques.
-Il n'y avait aucune possibilité d'envoyer du texte ou de transférer
des données (GPRS).
-Il utilise une petite bande passante.
-Principalement utilisé pour les communications à plus
longue distance. Parce que le signal devient faible et
devient bruyant.

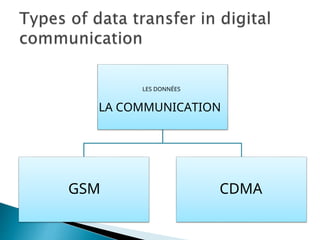

LES DONNÉES
LA COMMUNICATION
GSM CDMA

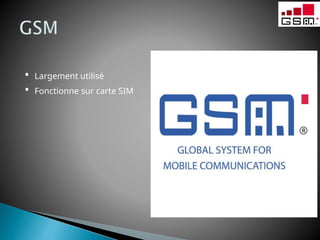

• Largement utilisé
• Fonctionne sur carte SIM

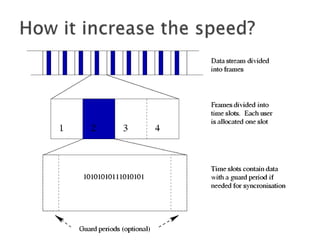

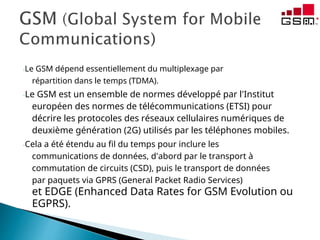

-Le GSM dépend essentiellement du multiplexage par
répartition dans le temps (TDMA).
-Le GSM est un ensemble de normes développé par l'Institut
européen des normes de télécommunications (ETSI) pour
décrire les protocoles des réseaux cellulaires numériques de
deuxième génération (2G) utilisés par les téléphones mobiles.
-Cela a été étendu au fil du temps pour inclure les
communications de données, d'abord par le transport à
commutation de circuits (CSD), puis le transport de données
par paquets via GPRS (General Packet Radio Services)
et EDGE (Enhanced Data Rates for GSM Evolution ou
EGPRS).

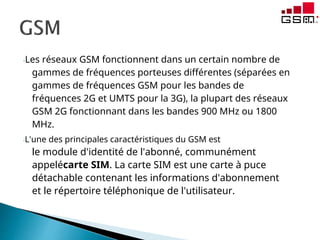

-Les réseaux GSM fonctionnent dans un certain nombre de
gammes de fréquences porteuses différentes (séparées en
gammes de fréquences GSM pour les bandes de
fréquences 2G et UMTS pour la 3G), la plupart des réseaux
GSM 2G fonctionnant dans les bandes 900 MHz ou 1800
MHz.
-L'une des principales caractéristiques du GSM est
le module d'identité de l'abonné, communément
appelécarte SIM. La carte SIM est une carte à puce
détachable contenant les informations d'abonnement
et le répertoire téléphonique de l'utilisateur.

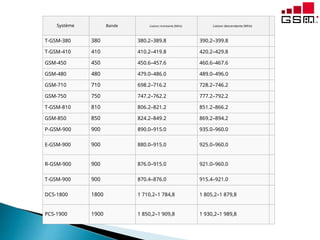

Système Bande Liaison montante (MHz) Liaison descendante (MHz)
T-GSM-380 380 380.2–389.8 390.2–399.8
T-GSM-410 410 410.2–419.8 420.2–429.8
GSM-450 450 450.6–457.6 460.6–467.6
GSM-480 480 479.0–486.0 489.0–496.0
GSM-710 710 698.2–716.2 728.2–746.2
GSM-750 750 747.2–762.2 777.2–792.2
T-GSM-810 810 806.2–821.2 851.2–866.2
GSM-850 850 824.2–849.2 869.2–894.2
P-GSM-900 900 890.0–915.0 935.0–960.0
E-GSM-900 900 880.0–915.0 925.0–960.0
R-GSM-900 900 876.0–915.0 921.0–960.0
T-GSM-900 900 870.4–876.0 915.4–921.0
DCS-1800 1800 1 710,2–1 784,8 1 805,2–1 879,8
PCS-1900 1900 1 850,2–1 909,8 1 930,2–1 989,8

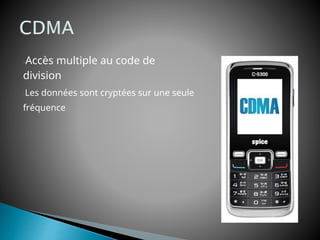

-Accès multiple au code de
division
-Les données sont cryptées sur une seule
fréquence

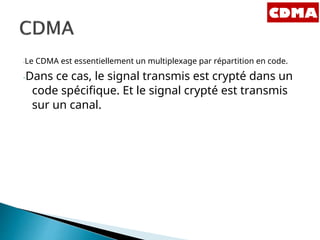

-Le CDMA est essentiellement un multiplexage par répartition en code.
-Dans ce cas, le signal transmis est crypté dans un
code spécifique. Et le signal crypté est transmis
sur un canal.

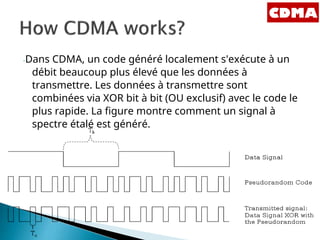

-Dans CDMA, un code généré localement s'exécute à un
débit beaucoup plus élevé que les données à
transmettre. Les données à transmettre sont
combinées via XOR bit à bit (OU exclusif) avec le code le
plus rapide. La figure montre comment un signal à
spectre étalé est généré.
-Avoir une très faible puissance de sortie de 0,2 watts (par rapport au
système GSM) qui utilise 1,5 à 3 watts, ce qui rend les batteries du
système CDMA plus durables. Nécessite une puissance de
transmission inférieure, de sorte que le temps de conversation du
téléphone portable peut être plus long.
-Améliorer la qualité sonore.
-Le temps de conversation du téléphone portable devient plus long.
-Activez le cryptage de la voix, des données et de la vidéo.

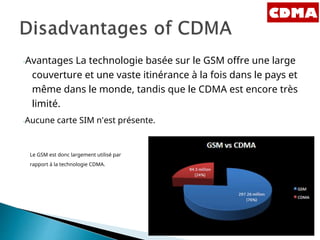

-Avantages La technologie basée sur le GSM offre une large
couverture et une vaste itinérance à la fois dans le pays et
même dans le monde, tandis que le CDMA est encore très
limité.
-Aucune carte SIM n'est présente.
Le GSM est donc largement utilisé par
rapport à la technologie CDMA.

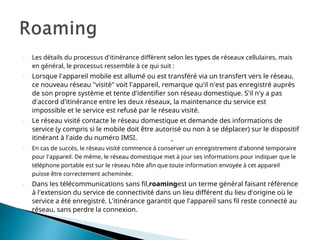

- Les détails du processus d'itinérance diffèrent selon les types de réseaux cellulaires, mais
en général, le processus ressemble à ce qui suit :
- Lorsque l'appareil mobile est allumé ou est transféré via un transfert vers le réseau,
ce nouveau réseau "visité" voit l'appareil, remarque qu'il n'est pas enregistré auprès
de son propre système et tente d'identifier son réseau domestique. S'il n'y a pas
d'accord d'itinérance entre les deux réseaux, la maintenance du service est
impossible et le service est refusé par le réseau visité.
- Le réseau visité contacte le réseau domestique et demande des informations de
service (y compris si le mobile doit être autorisé ou non à se déplacer) sur le dispositif
itinérant à l'aide du numéro IMSI.
- En cas de succès, le réseau visité commence à conserver un enregistrement d'abonné temporaire
pour l'appareil. De même, le réseau domestique met à jour ses informations pour indiquer que le
téléphone portable est sur le réseau hôte afin que toute information envoyée à cet appareil
puisse être correctement acheminée.
- Dans les télécommunications sans fil,roamingest un terme général faisant référence
à l'extension du service de connectivité dans un lieu différent du lieu d'origine où le
service a été enregistré. L'itinérance garantit que l'appareil sans fil reste connecté au
réseau, sans perdre la connexion.

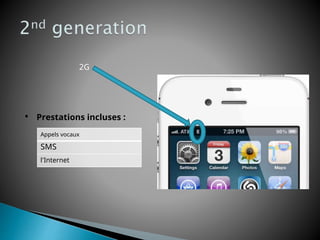

2G
• Prestations incluses :
Appels vocaux
SMS
l'Internet

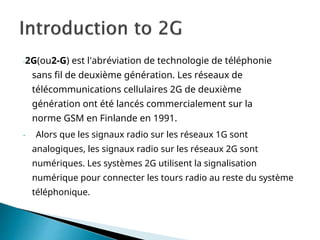

-2G(ou2-G) est l'abréviation de technologie de téléphonie
sans fil de deuxième génération. Les réseaux de
télécommunications cellulaires 2G de deuxième
génération ont été lancés commercialement sur la
norme GSM en Finlande en 1991.
- Alors que les signaux radio sur les réseaux 1G sont
analogiques, les signaux radio sur les réseaux 2G sont
numériques. Les systèmes 2G utilisent la signalisation
numérique pour connecter les tours radio au reste du système
téléphonique.

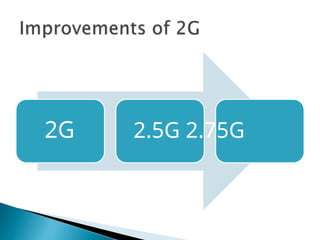

2G 2.5G 2.75G
-2.5G utilise essentiellement GPRS (General Packet Radio
Service) pour le transfert de données.
-GPRS pourrait fournir des débits de données de 56 kbit/s
jusqu'à 115 kbit/s. Il peut être utilisé pour des services tels
que l'accès au protocole d'application sans fil (WAP), le
service de messagerie multimédia (MMS) et pour les services
de communication Internet tels que le courrier électronique
et l'accès au World Wide Web.
-Le GPRS fait partie d'une série de technologies
conçues pour rapprocher les réseaux 2G des
performances des réseaux 3G.

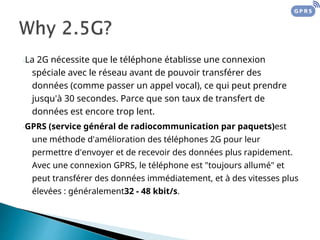

-La 2G nécessite que le téléphone établisse une connexion
spéciale avec le réseau avant de pouvoir transférer des
données (comme passer un appel vocal), ce qui peut prendre
jusqu'à 30 secondes. Parce que son taux de transfert de
données est encore trop lent.
-GPRS (service général de radiocommunication par paquets)est
une méthode d'amélioration des téléphones 2G pour leur
permettre d'envoyer et de recevoir des données plus rapidement.
Avec une connexion GPRS, le téléphone est "toujours allumé" et
peut transférer des données immédiatement, et à des vitesses plus
élevées : généralement32 - 48 kbit/s.

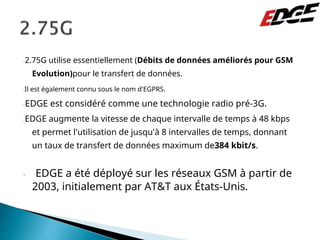

-2.75G utilise essentiellement (Débits de données améliorés pour GSM
Evolution)pour le transfert de données.
-Il est également connu sous le nom d'EGPRS.
-EDGE est considéré comme une technologie radio pré-3G.
-EDGE augmente la vitesse de chaque intervalle de temps à 48 kbps
et permet l'utilisation de jusqu'à 8 intervalles de temps, donnant
un taux de transfert de données maximum de384 kbit/s.
- EDGE a été déployé sur les réseaux GSM à partir de
2003, initialement par AT&T aux États-Unis.
3G
Installations:
Appels vocaux
SMS
Appels vidéo
Télévision mobile
Internet haut débit
Vidéo conférence
GPS

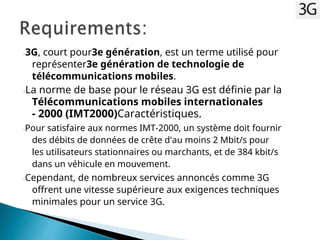

-3G, court pour3e génération, est un terme utilisé pour
représenter3e génération de technologie de
télécommunications mobiles.
-La norme de base pour le réseau 3G est définie par la
Télécommunications mobiles internationales
- 2000 (IMT2000)Caractéristiques.
-Pour satisfaire aux normes IMT-2000, un système doit fournir
des débits de données de crête d'au moins 2 Mbit/s pour
les utilisateurs stationnaires ou marchants, et de 384 kbit/s
dans un véhicule en mouvement.
-Cependant, de nombreux services annoncés comme 3G
offrent une vitesse supérieure aux exigences techniques
minimales pour un service 3G.

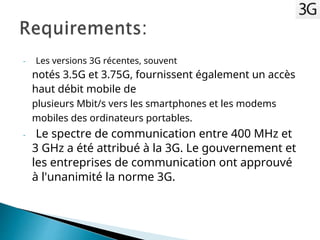

- Les versions 3G récentes, souvent
notés 3.5G et 3.75G, fournissent également un accès
haut débit mobile de
plusieurs Mbit/s vers les smartphones et les modems
mobiles des ordinateurs portables.
- Le spectre de communication entre 400 MHz et
3 GHz a été attribué à la 3G. Le gouvernement et
les entreprises de communication ont approuvé
à l'unanimité la norme 3G.

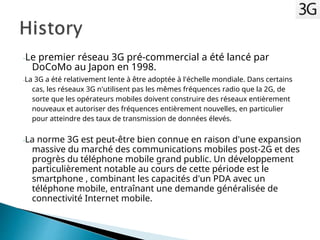

-Le premier réseau 3G pré-commercial a été lancé par
DoCoMo au Japon en 1998.
-La 3G a été relativement lente à être adoptée à l'échelle mondiale. Dans certains
cas, les réseaux 3G n'utilisent pas les mêmes fréquences radio que la 2G, de
sorte que les opérateurs mobiles doivent construire des réseaux entièrement
nouveaux et autoriser des fréquences entièrement nouvelles, en particulier
pour atteindre des taux de transmission de données élevés.
-La norme 3G est peut-être bien connue en raison d'une expansion
massive du marché des communications mobiles post-2G et des
progrès du téléphone mobile grand public. Un développement
particulièrement notable au cours de cette période est le
smartphone , combinant les capacités d'un PDA avec un
téléphone mobile, entraînant une demande généralisée de
connectivité Internet mobile.

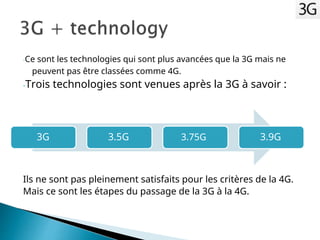

-Ce sont les technologies qui sont plus avancées que la 3G mais ne
peuvent pas être classées comme 4G.
-Trois technologies sont venues après la 3G à savoir :
3G 3.5G 3.75G 3.9G
Ils ne sont pas pleinement satisfaits pour les critères de la 4G.
Mais ce sont les étapes du passage de la 3G à la 4G.

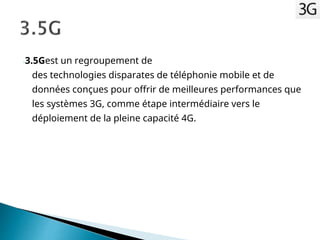

-3.5Gest un regroupement de
des technologies disparates de téléphonie mobile et de
données conçues pour offrir de meilleures performances que
les systèmes 3G, comme étape intermédiaire vers le
déploiement de la pleine capacité 4G.

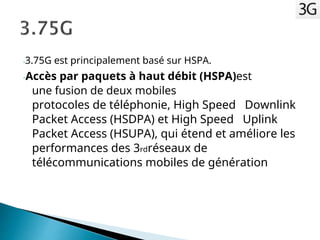

-3.75G est principalement basé sur HSPA.
-Accès par paquets à haut débit (HSPA)est
une fusion de deux mobiles
protocoles de téléphonie, High Speed Downlink
Packet Access (HSDPA) et High Speed Uplink
Packet Access (HSUPA), qui étend et améliore les
performances des 3rdréseaux de
télécommunications mobiles de génération

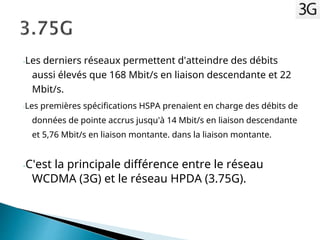

-Les derniers réseaux permettent d'atteindre des débits
aussi élevés que 168 Mbit/s en liaison descendante et 22
Mbit/s.
-Les premières spécifications HSPA prenaient en charge des débits de
données de pointe accrus jusqu'à 14 Mbit/s en liaison descendante
et 5,76 Mbit/s en liaison montante. dans la liaison montante.
-C'est la principale différence entre le réseau
WCDMA (3G) et le réseau HPDA (3.75G).

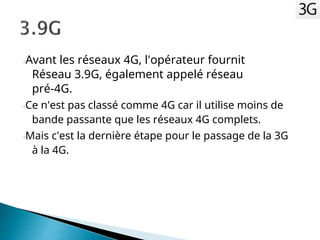

-Avant les réseaux 4G, l'opérateur fournit
Réseau 3.9G, également appelé réseau
pré-4G.
-Ce n'est pas classé comme 4G car il utilise moins de
bande passante que les réseaux 4G complets.
-Mais c'est la dernière étape pour le passage de la 3G
à la 4G.

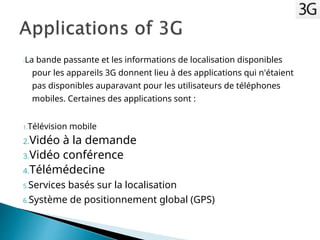

-La bande passante et les informations de localisation disponibles
pour les appareils 3G donnent lieu à des applications qui n'étaient
pas disponibles auparavant pour les utilisateurs de téléphones
mobiles. Certaines des applications sont :
1.Télévision mobile
2.Vidéo à la demande
3.Vidéo conférence
4.Télémédecine
5.Services basés sur la localisation
6.Système de positionnement global (GPS)

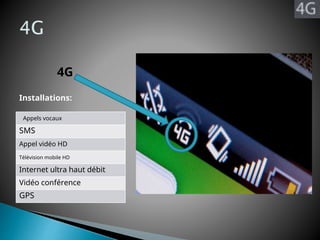

4G
Installations:
Appels vocaux
SMS
Appel vidéo HD
Télévision mobile HD
Internet ultra haut débit
Vidéo conférence
GPS
-De nouvelles générations mobiles sont apparues environ tous
les dix ans depuis le premier passage de 1981 la transmission
analogique (1G) à la transmission numérique (2G) en 1992. Elle
a été suivie, en 2001, par la 3G, en
2011/2012 devrait être suivi par la "vraie" 4G, qui fait
référence à des réseaux à commutation de paquets
entièrement IP (Internet Protocol) donnant Ultra Mobile
Accès haut débit (vitesse gigabit).
-Dans les télécommunications,4Gest la quatrième
génération de téléphone portable mobile
normes de communication.
-En mars 2008, l'Union internationale des
télécommunications-Secteur des radiocommunications
(UIT-R) a spécifié un ensemble d'exigences pour les
normes 4G, nommées
la spécification IMT-Advanced (International Mobile
Telecommunications Advanced), fixant les exigences de
vitesse de pointe pour le service 4G à 100 mégabits par
seconde (Mbit/s) pour les communications à haute mobilité
(telles que depuis les trains et les voitures) et 1 gigabit par
seconde (Gbit/s ) pour les communications à faible mobilité
(comme les utilisateurs fixes).

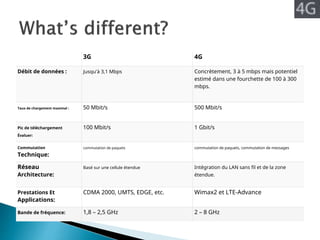

3G 4G
Débit de données : Jusqu'à 3,1 Mbps Concrètement, 3 à 5 mbps mais potentiel
estimé dans une fourchette de 100 à 300
mbps.
Taux de chargement maximal : 50 Mbit/s 500 Mbit/s
Pic de téléchargement
Évaluer:
100 Mbit/s 1 Gbit/s
Commutation
Technique:
commutation de paquets commutation de paquets, commutation de messages
Réseau
Architecture:
Basé sur une cellule étendue Intégration du LAN sans fil et de la zone
étendue.
Prestations Et
Applications:
CDMA 2000, UMTS, EDGE, etc. Wimax2 et LTE-Advance
Bande de fréquence: 1,8 – 2,5 GHz 2 – 8 GHz

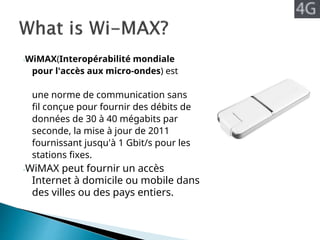

-WiMAX(Interopérabilité mondiale
pour l'accès aux micro-ondes) est
une norme de communication sans
fil conçue pour fournir des débits de
données de 30 à 40 mégabits par
seconde, la mise à jour de 2011
fournissant jusqu'à 1 Gbit/s pour les
stations fixes.
-WiMAX peut fournir un accès
Internet à domicile ou mobile dans
des villes ou des pays entiers.

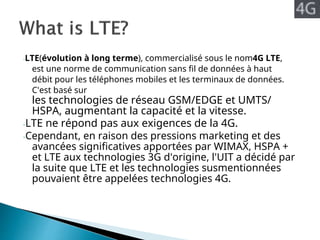

-LTE(évolution à long terme), commercialisé sous le nom4G LTE,
est une norme de communication sans fil de données à haut
débit pour les téléphones mobiles et les terminaux de données.
C'est basé sur
les technologies de réseau GSM/EDGE et UMTS/
HSPA, augmentant la capacité et la vitesse.
-LTE ne répond pas aux exigences de la 4G.
-Cependant, en raison des pressions marketing et des
avancées significatives apportées par WIMAX, HSPA +
et LTE aux technologies 3G d'origine, l'UIT a décidé par
la suite que LTE et les technologies susmentionnées
pouvaient être appelées technologies 4G.
-a norme LTE Advanced satisfait formellement aux
exigences de l'UIT-R pour être
considéré IMT-Advanced. et pour différencier
LTE-Advanced et WiMAX-Advanced des
technologies 4G actuelles, l'UIT les a définies
comme "True 4G"
-Internet ultra haute vitesse
-Télévision haute définition
-Appel vidéo HD
-Wi-MAX
-Autres selon 2G ou 3G

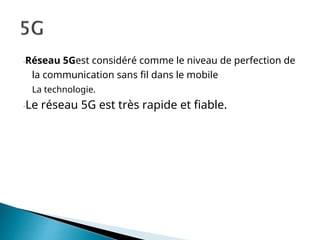

-Réseau 5Gest considéré comme le niveau de perfection de
la communication sans fil dans le mobile
La technologie.
-Le réseau 5G est très rapide et fiable.

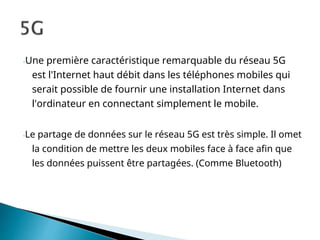

-Une première caractéristique remarquable du réseau 5G
est l'Internet haut débit dans les téléphones mobiles qui
serait possible de fournir une installation Internet dans
l'ordinateur en connectant simplement le mobile.
-Le partage de données sur le réseau 5G est très simple. Il omet
la condition de mettre les deux mobiles face à face afin que
les données puissent être partagées. (Comme Bluetooth)

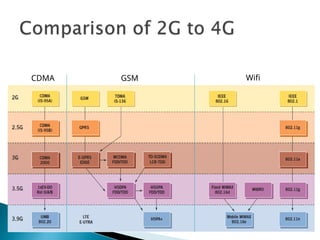

CDMA GSM Wifi

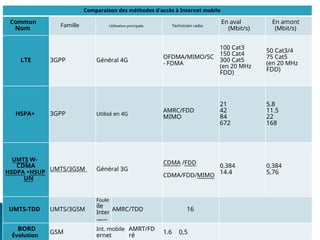

Comparaison des méthodes d'accès à Internet mobile
Commun
Nom
En aval
(Mbit/s)
En amont
(Mbit/s)
Famille Utilisation principale Technicien radio
100 Cat3
150 Cat4
300 Cat5
(en 20 MHz
FDD)
50 Cat3/4
75 Cat5
(en 20 MHz
FDD)
OFDMA/MIMO/SC
- FDMA
LTE 3GPP Général 4G
21
42
84
672
5.8
11.5
22
168
AMRC/FDD
MIMO
HSPA+ 3GPP Utilisé en 4G
UMTS W-
CDMA
HSDPA +HSUP
UN
CDMA /FDD
CDMA/FDD/MIMO
0,384
14.4
0,384
5,76
UMTS/3GSM Général 3G
Foule
ile
Inter
rapporter
UMTS-TDD UMTS/3GSM AMRC/TDD 16
BORD
Évolution
Int. mobile
ernet
AMRT/FD
ré
GSM 1.6 0,5
Merci

Contenu connexe

Similaire à vdocument.in_transition-from-1g-to-4g.en.fr.pdf

Gsm gprs-umts
Gsm gprs-umtsGsm gprs-umts
Gsm gprs-umts
Ghassen Chamroukhi

Gsm gprs-umts
Gsm gprs-umtsGsm gprs-umts
Gsm gprs-umts
Ibra Cisse

3_GPRS_EDGE.pdf
3_GPRS_EDGE.pdf3_GPRS_EDGE.pdf
3_GPRS_EDGE.pdf
Trophime

GSM 3g
GSM 3gGSM 3g
GSM 3g
MagdalaJean

153 les reseaux mobiles
153 les reseaux mobiles153 les reseaux mobiles
153 les reseaux mobilesRoger Assa

Fiche difference 2g_3g
Fiche difference 2g_3gFiche difference 2g_3g
Fiche difference 2g_3gmadecam11

Informatique Mobile 3eme génération
Informatique Mobile 3eme générationInformatique Mobile 3eme génération
Informatique Mobile 3eme générationSébastien Letélié

Description des réseaux 4G LTE
Description des réseaux 4G LTEDescription des réseaux 4G LTE
Description des réseaux 4G LTE
Oussama Hosni

Amif Bouygues Tel 3 G+ Haut DéBit
Amif Bouygues Tel 3 G+ Haut DéBitAmif Bouygues Tel 3 G+ Haut DéBit
Amif Bouygues Tel 3 G+ Haut DéBitARTESI / AMIF

La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx
La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptxLa-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx
La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx
raiskilimi

long term evolution Lte 4g
 long term evolution Lte 4g  long term evolution Lte 4g
long term evolution Lte 4g
abderrahim annou

Umts
UmtsUmts
Cours1 mobile2015
Cours1 mobile2015Cours1 mobile2015
Cours1 mobile2015
Moutia El Amrani


Similaire à vdocument.in_transition-from-1g-to-4g.en.fr.pdf (20)

Gsm gprs-umts
Gsm gprs-umtsGsm gprs-umts
Gsm gprs-umts

Gsm gprs-umts
Gsm gprs-umtsGsm gprs-umts
Gsm gprs-umts

Gsm gprs-umts
Gsm gprs-umtsGsm gprs-umts
Gsm gprs-umts

Umts et wan
Umts et wanUmts et wan
Umts et wan

Cell6a13
Cell6a13Cell6a13
Cell6a13

3_GPRS_EDGE.pdf
3_GPRS_EDGE.pdf3_GPRS_EDGE.pdf
3_GPRS_EDGE.pdf

GSM 3g
GSM 3gGSM 3g
GSM 3g

153 les reseaux mobiles
153 les reseaux mobiles153 les reseaux mobiles
153 les reseaux mobiles

Fiche difference 2g_3g
Fiche difference 2g_3gFiche difference 2g_3g
Fiche difference 2g_3g

Cisco
CiscoCisco
Cisco

Informatique Mobile 3eme génération
Informatique Mobile 3eme générationInformatique Mobile 3eme génération
Informatique Mobile 3eme génération

4 g evolution
4 g evolution4 g evolution
4 g evolution

Description des réseaux 4G LTE
Description des réseaux 4G LTEDescription des réseaux 4G LTE
Description des réseaux 4G LTE

Amif Bouygues Tel 3 G+ Haut DéBit
Amif Bouygues Tel 3 G+ Haut DéBitAmif Bouygues Tel 3 G+ Haut DéBit
Amif Bouygues Tel 3 G+ Haut DéBit

La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx
La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptxLa-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx
La-2G-et-La-3G dkfjfdhhfjhdyhdhdhdj.pptx

Acces umts efort
Acces umts efortAcces umts efort
Acces umts efort

4 g
4 g4 g
4 g

long term evolution Lte 4g
 long term evolution Lte 4g  long term evolution Lte 4g
long term evolution Lte 4g

Umts
UmtsUmts
Umts

Cours1 mobile2015
Cours1 mobile2015Cours1 mobile2015
Cours1 mobile2015


Plus de MedabdelhayeMohameds

1476095123138.pdf
1476095123138.pdf1476095123138.pdf
1476095123138.pdf
MedabdelhayeMohameds

1421224369492.pdf
1421224369492.pdf1421224369492.pdf
1421224369492.pdf
MedabdelhayeMohameds

694_CELLULAR_NETWORK.ppt
694_CELLULAR_NETWORK.ppt694_CELLULAR_NETWORK.ppt
694_CELLULAR_NETWORK.ppt
MedabdelhayeMohameds

reseau_cellulaire.pdf
reseau_cellulaire.pdfreseau_cellulaire.pdf
reseau_cellulaire.pdf
MedabdelhayeMohameds

Reseaux-sans-fil.pdf
Reseaux-sans-fil.pdfReseaux-sans-fil.pdf
Reseaux-sans-fil.pdf
MedabdelhayeMohameds


Plus de MedabdelhayeMohameds (6)

a6phl-hhik4.ppt
a6phl-hhik4.ppta6phl-hhik4.ppt
a6phl-hhik4.ppt

1476095123138.pdf
1476095123138.pdf1476095123138.pdf
1476095123138.pdf

1421224369492.pdf
1421224369492.pdf1421224369492.pdf
1421224369492.pdf

694_CELLULAR_NETWORK.ppt
694_CELLULAR_NETWORK.ppt694_CELLULAR_NETWORK.ppt
694_CELLULAR_NETWORK.ppt

reseau_cellulaire.pdf
reseau_cellulaire.pdfreseau_cellulaire.pdf
reseau_cellulaire.pdf

Reseaux-sans-fil.pdf
Reseaux-sans-fil.pdfReseaux-sans-fil.pdf
Reseaux-sans-fil.pdf


vdocument.in_transition-from-1g-to-4g.en.fr.pdf

  • 1. PAR:- Sandip Dobariya(13) Keval Patel(07) Traduit de Anglais vers Français - www.onlinedoctranslator.com
  • 2. -Communication analogique et numérique -0G -1G -GSM et CDMA -La 2G & son amélioration -3G & son amélioration -4G
  • 3. 4G 3G • LTE • HPDA+ • Wi-MAX 2G • 3,5 G (WCDMA) • 3,75 G (HPDA) • 3,9 G 1G • 2,5 G (GPRS) • 2,75 G (BORD) 0G
  • 4. -Dans le système analogique, les données sont transmises sous forme de signal analogique. -Les signaux analogiques sont le signal dont l'amplitude varie avec le temps en continu. L'amplitude varie en continu
  • 5. -Dans le système numérique, les données sont transmises à l'aide d'un signal numérique. -Les signaux numériques sont des signaux qui n'ont qu'une valeur discrète principalement deux, '0' et '1'.
  • 6. • Prestations incluses : Appels vocaux uniquement Pas de SMS Pas d'Internet
  • 7. -Radiotéléphone mobileont précédé la technologie moderne de téléphonie mobile cellulaire. Puisqu'ils étaient les prédécesseurs de la première génération de téléphones cellulaires, ces systèmes sont parfois appelés rétroactivementpré cellulaire(ou parfois zéro génération). -C'est un système semi-duplex.
  • 8. -Ces premiers systèmes de téléphonie mobile peuvent comprendre qu'ils étaient disponibles en tant que service commercial faisant partie du réseau téléphonique public commuté, avec leurs propres numéros de téléphone, plutôt qu'une partie d'un réseau fermé tel qu'une radio de police ou un système de répartition des taxis. -Ces téléphones mobiles étaient généralement montés dans des voitures ou des camions, bien que des modèles de porte-documents aient également été fabriqués. Généralement, l'émetteur-récepteur (émetteur-récepteur) était monté dans le coffre du véhicule et fixé à la "tête" (cadran, affichage et combiné) monté près du siège du conducteur.
  • 9. - Les technologies utilisées dans les systèmes pré- cellulaires comprenaient le Push to Talk (PTT ou manuel), téléphone mobile (MTS), Service de téléphonie mobile amélioré (IMTS) et Système de téléphonie mobile avancé (AMTS). - Appuyez pour parler(PTT), aussi connu sous le nom Appuyer pour transmettre, est une méthode de conversation sur des lignes de communication semi-duplex, y compris la radio bidirectionnelle, utilisant un bouton momentané pour passer du mode de réception vocale au mode de transmission. - Par exemple, uncontrôleur de trafic aérien parle habituellement sur une fréquence radio à tous les aéronefs sous sa supervision. Tous peuvent entendre les transmissions les uns des autres et celles du contrôleur, et parler à tour de rôle, en utilisant des mots de procédure tels que "over" et "out".
  • 10. -Seuls les appels vocaux -Pas de transfert de données -Pas de SMS • Prestations incluses : Appels vocaux uniquement Pas de SMS Pas d'Internet
  • 11. -1G(ou 1-G) fait référence à la première génération de technologie de téléphonie sans fil, les télécommunications mobiles. Ceux-ci sont laanalogiquenormes de télécommunications qui ont été introduites dans les années 1980 et se sont poursuivies jusqu'à leur remplacement par 2Gnumériquetélécommunications. -La principale différence entre deux systèmes de téléphonie mobile successifs, 1G et 2G, est que les signaux radio utilisés par les réseaux 1G sont analogiques, tandis que les réseaux 2G sont numériques.
  • 12. -Les vitesses 1G varient entre celles d'un modem 28k (28kbit/s) et 56k modem (56kbit/s),[3]ce qui signifie des vitesses de téléchargement réelles de 2,9 KBytes/s à 5,6 KBytes/s.
  • 13. -Sur 1G, les signaux sont transmis sous forme analogique. -Donc, il est essentiellement utilisé pour les appels téléphoniques. -Il n'y avait aucune possibilité d'envoyer du texte ou de transférer des données (GPRS). -Il utilise une petite bande passante. -Principalement utilisé pour les communications à plus longue distance. Parce que le signal devient faible et devient bruyant.
  • 15. • Largement utilisé • Fonctionne sur carte SIM
  • 16. -Le GSM dépend essentiellement du multiplexage par répartition dans le temps (TDMA). -Le GSM est un ensemble de normes développé par l'Institut européen des normes de télécommunications (ETSI) pour décrire les protocoles des réseaux cellulaires numériques de deuxième génération (2G) utilisés par les téléphones mobiles. -Cela a été étendu au fil du temps pour inclure les communications de données, d'abord par le transport à commutation de circuits (CSD), puis le transport de données par paquets via GPRS (General Packet Radio Services) et EDGE (Enhanced Data Rates for GSM Evolution ou EGPRS).
  • 17.
  • 18. -Les réseaux GSM fonctionnent dans un certain nombre de gammes de fréquences porteuses différentes (séparées en gammes de fréquences GSM pour les bandes de fréquences 2G et UMTS pour la 3G), la plupart des réseaux GSM 2G fonctionnant dans les bandes 900 MHz ou 1800 MHz. -L'une des principales caractéristiques du GSM est le module d'identité de l'abonné, communément appelécarte SIM. La carte SIM est une carte à puce détachable contenant les informations d'abonnement et le répertoire téléphonique de l'utilisateur.
  • 19. Système Bande Liaison montante (MHz) Liaison descendante (MHz) T-GSM-380 380 380.2–389.8 390.2–399.8 T-GSM-410 410 410.2–419.8 420.2–429.8 GSM-450 450 450.6–457.6 460.6–467.6 GSM-480 480 479.0–486.0 489.0–496.0 GSM-710 710 698.2–716.2 728.2–746.2 GSM-750 750 747.2–762.2 777.2–792.2 T-GSM-810 810 806.2–821.2 851.2–866.2 GSM-850 850 824.2–849.2 869.2–894.2 P-GSM-900 900 890.0–915.0 935.0–960.0 E-GSM-900 900 880.0–915.0 925.0–960.0 R-GSM-900 900 876.0–915.0 921.0–960.0 T-GSM-900 900 870.4–876.0 915.4–921.0 DCS-1800 1800 1 710,2–1 784,8 1 805,2–1 879,8 PCS-1900 1900 1 850,2–1 909,8 1 930,2–1 989,8
  • 20. -Accès multiple au code de division -Les données sont cryptées sur une seule fréquence
  • 21. -Le CDMA est essentiellement un multiplexage par répartition en code. -Dans ce cas, le signal transmis est crypté dans un code spécifique. Et le signal crypté est transmis sur un canal.
  • 22. -Dans CDMA, un code généré localement s'exécute à un débit beaucoup plus élevé que les données à transmettre. Les données à transmettre sont combinées via XOR bit à bit (OU exclusif) avec le code le plus rapide. La figure montre comment un signal à spectre étalé est généré.
  • 23. -Avoir une très faible puissance de sortie de 0,2 watts (par rapport au système GSM) qui utilise 1,5 à 3 watts, ce qui rend les batteries du système CDMA plus durables. Nécessite une puissance de transmission inférieure, de sorte que le temps de conversation du téléphone portable peut être plus long. -Améliorer la qualité sonore. -Le temps de conversation du téléphone portable devient plus long. -Activez le cryptage de la voix, des données et de la vidéo.
  • 24. -Avantages La technologie basée sur le GSM offre une large couverture et une vaste itinérance à la fois dans le pays et même dans le monde, tandis que le CDMA est encore très limité. -Aucune carte SIM n'est présente. Le GSM est donc largement utilisé par rapport à la technologie CDMA.
  • 25. - Les détails du processus d'itinérance diffèrent selon les types de réseaux cellulaires, mais en général, le processus ressemble à ce qui suit : - Lorsque l'appareil mobile est allumé ou est transféré via un transfert vers le réseau, ce nouveau réseau "visité" voit l'appareil, remarque qu'il n'est pas enregistré auprès de son propre système et tente d'identifier son réseau domestique. S'il n'y a pas d'accord d'itinérance entre les deux réseaux, la maintenance du service est impossible et le service est refusé par le réseau visité. - Le réseau visité contacte le réseau domestique et demande des informations de service (y compris si le mobile doit être autorisé ou non à se déplacer) sur le dispositif itinérant à l'aide du numéro IMSI. - En cas de succès, le réseau visité commence à conserver un enregistrement d'abonné temporaire pour l'appareil. De même, le réseau domestique met à jour ses informations pour indiquer que le téléphone portable est sur le réseau hôte afin que toute information envoyée à cet appareil puisse être correctement acheminée. - Dans les télécommunications sans fil,roamingest un terme général faisant référence à l'extension du service de connectivité dans un lieu différent du lieu d'origine où le service a été enregistré. L'itinérance garantit que l'appareil sans fil reste connecté au réseau, sans perdre la connexion.
  • 26. 2G • Prestations incluses : Appels vocaux SMS l'Internet
  • 27. -2G(ou2-G) est l'abréviation de technologie de téléphonie sans fil de deuxième génération. Les réseaux de télécommunications cellulaires 2G de deuxième génération ont été lancés commercialement sur la norme GSM en Finlande en 1991. - Alors que les signaux radio sur les réseaux 1G sont analogiques, les signaux radio sur les réseaux 2G sont numériques. Les systèmes 2G utilisent la signalisation numérique pour connecter les tours radio au reste du système téléphonique.
  • 29. -2.5G utilise essentiellement GPRS (General Packet Radio Service) pour le transfert de données. -GPRS pourrait fournir des débits de données de 56 kbit/s jusqu'à 115 kbit/s. Il peut être utilisé pour des services tels que l'accès au protocole d'application sans fil (WAP), le service de messagerie multimédia (MMS) et pour les services de communication Internet tels que le courrier électronique et l'accès au World Wide Web. -Le GPRS fait partie d'une série de technologies conçues pour rapprocher les réseaux 2G des performances des réseaux 3G.
  • 30. -La 2G nécessite que le téléphone établisse une connexion spéciale avec le réseau avant de pouvoir transférer des données (comme passer un appel vocal), ce qui peut prendre jusqu'à 30 secondes. Parce que son taux de transfert de données est encore trop lent. -GPRS (service général de radiocommunication par paquets)est une méthode d'amélioration des téléphones 2G pour leur permettre d'envoyer et de recevoir des données plus rapidement. Avec une connexion GPRS, le téléphone est "toujours allumé" et peut transférer des données immédiatement, et à des vitesses plus élevées : généralement32 - 48 kbit/s.
  • 31. -2.75G utilise essentiellement (Débits de données améliorés pour GSM Evolution)pour le transfert de données. -Il est également connu sous le nom d'EGPRS. -EDGE est considéré comme une technologie radio pré-3G. -EDGE augmente la vitesse de chaque intervalle de temps à 48 kbps et permet l'utilisation de jusqu'à 8 intervalles de temps, donnant un taux de transfert de données maximum de384 kbit/s. - EDGE a été déployé sur les réseaux GSM à partir de 2003, initialement par AT&T aux États-Unis.
  • 32.
  • 33. 3G Installations: Appels vocaux SMS Appels vidéo Télévision mobile Internet haut débit Vidéo conférence GPS
  • 34. -3G, court pour3e génération, est un terme utilisé pour représenter3e génération de technologie de télécommunications mobiles. -La norme de base pour le réseau 3G est définie par la Télécommunications mobiles internationales - 2000 (IMT2000)Caractéristiques. -Pour satisfaire aux normes IMT-2000, un système doit fournir des débits de données de crête d'au moins 2 Mbit/s pour les utilisateurs stationnaires ou marchants, et de 384 kbit/s dans un véhicule en mouvement. -Cependant, de nombreux services annoncés comme 3G offrent une vitesse supérieure aux exigences techniques minimales pour un service 3G.
  • 35. - Les versions 3G récentes, souvent notés 3.5G et 3.75G, fournissent également un accès haut débit mobile de plusieurs Mbit/s vers les smartphones et les modems mobiles des ordinateurs portables. - Le spectre de communication entre 400 MHz et 3 GHz a été attribué à la 3G. Le gouvernement et les entreprises de communication ont approuvé à l'unanimité la norme 3G.
  • 36. -Le premier réseau 3G pré-commercial a été lancé par DoCoMo au Japon en 1998. -La 3G a été relativement lente à être adoptée à l'échelle mondiale. Dans certains cas, les réseaux 3G n'utilisent pas les mêmes fréquences radio que la 2G, de sorte que les opérateurs mobiles doivent construire des réseaux entièrement nouveaux et autoriser des fréquences entièrement nouvelles, en particulier pour atteindre des taux de transmission de données élevés. -La norme 3G est peut-être bien connue en raison d'une expansion massive du marché des communications mobiles post-2G et des progrès du téléphone mobile grand public. Un développement particulièrement notable au cours de cette période est le smartphone , combinant les capacités d'un PDA avec un téléphone mobile, entraînant une demande généralisée de connectivité Internet mobile.
  • 37. -Ce sont les technologies qui sont plus avancées que la 3G mais ne peuvent pas être classées comme 4G. -Trois technologies sont venues après la 3G à savoir : 3G 3.5G 3.75G 3.9G Ils ne sont pas pleinement satisfaits pour les critères de la 4G. Mais ce sont les étapes du passage de la 3G à la 4G.
  • 38. -3.5Gest un regroupement de des technologies disparates de téléphonie mobile et de données conçues pour offrir de meilleures performances que les systèmes 3G, comme étape intermédiaire vers le déploiement de la pleine capacité 4G.
  • 39. -3.75G est principalement basé sur HSPA. -Accès par paquets à haut débit (HSPA)est une fusion de deux mobiles protocoles de téléphonie, High Speed Downlink Packet Access (HSDPA) et High Speed Uplink Packet Access (HSUPA), qui étend et améliore les performances des 3rdréseaux de télécommunications mobiles de génération
  • 40. -Les derniers réseaux permettent d'atteindre des débits aussi élevés que 168 Mbit/s en liaison descendante et 22 Mbit/s. -Les premières spécifications HSPA prenaient en charge des débits de données de pointe accrus jusqu'à 14 Mbit/s en liaison descendante et 5,76 Mbit/s en liaison montante. dans la liaison montante. -C'est la principale différence entre le réseau WCDMA (3G) et le réseau HPDA (3.75G).
  • 41. -Avant les réseaux 4G, l'opérateur fournit Réseau 3.9G, également appelé réseau pré-4G. -Ce n'est pas classé comme 4G car il utilise moins de bande passante que les réseaux 4G complets. -Mais c'est la dernière étape pour le passage de la 3G à la 4G.
  • 42.
  • 43. -La bande passante et les informations de localisation disponibles pour les appareils 3G donnent lieu à des applications qui n'étaient pas disponibles auparavant pour les utilisateurs de téléphones mobiles. Certaines des applications sont : 1.Télévision mobile 2.Vidéo à la demande 3.Vidéo conférence 4.Télémédecine 5.Services basés sur la localisation 6.Système de positionnement global (GPS)
  • 44. 4G Installations: Appels vocaux SMS Appel vidéo HD Télévision mobile HD Internet ultra haut débit Vidéo conférence GPS
  • 45. -De nouvelles générations mobiles sont apparues environ tous les dix ans depuis le premier passage de 1981 la transmission analogique (1G) à la transmission numérique (2G) en 1992. Elle a été suivie, en 2001, par la 3G, en 2011/2012 devrait être suivi par la "vraie" 4G, qui fait référence à des réseaux à commutation de paquets entièrement IP (Internet Protocol) donnant Ultra Mobile Accès haut débit (vitesse gigabit). -Dans les télécommunications,4Gest la quatrième génération de téléphone portable mobile normes de communication.
  • 46. -En mars 2008, l'Union internationale des télécommunications-Secteur des radiocommunications (UIT-R) a spécifié un ensemble d'exigences pour les normes 4G, nommées la spécification IMT-Advanced (International Mobile Telecommunications Advanced), fixant les exigences de vitesse de pointe pour le service 4G à 100 mégabits par seconde (Mbit/s) pour les communications à haute mobilité (telles que depuis les trains et les voitures) et 1 gigabit par seconde (Gbit/s ) pour les communications à faible mobilité (comme les utilisateurs fixes).
  • 47. 3G 4G Débit de données : Jusqu'à 3,1 Mbps Concrètement, 3 à 5 mbps mais potentiel estimé dans une fourchette de 100 à 300 mbps. Taux de chargement maximal : 50 Mbit/s 500 Mbit/s Pic de téléchargement Évaluer: 100 Mbit/s 1 Gbit/s Commutation Technique: commutation de paquets commutation de paquets, commutation de messages Réseau Architecture: Basé sur une cellule étendue Intégration du LAN sans fil et de la zone étendue. Prestations Et Applications: CDMA 2000, UMTS, EDGE, etc. Wimax2 et LTE-Advance Bande de fréquence: 1,8 – 2,5 GHz 2 – 8 GHz
  • 48. -WiMAX(Interopérabilité mondiale pour l'accès aux micro-ondes) est une norme de communication sans fil conçue pour fournir des débits de données de 30 à 40 mégabits par seconde, la mise à jour de 2011 fournissant jusqu'à 1 Gbit/s pour les stations fixes. -WiMAX peut fournir un accès Internet à domicile ou mobile dans des villes ou des pays entiers.
  • 49. -LTE(évolution à long terme), commercialisé sous le nom4G LTE, est une norme de communication sans fil de données à haut débit pour les téléphones mobiles et les terminaux de données. C'est basé sur les technologies de réseau GSM/EDGE et UMTS/ HSPA, augmentant la capacité et la vitesse. -LTE ne répond pas aux exigences de la 4G. -Cependant, en raison des pressions marketing et des avancées significatives apportées par WIMAX, HSPA + et LTE aux technologies 3G d'origine, l'UIT a décidé par la suite que LTE et les technologies susmentionnées pouvaient être appelées technologies 4G.
  • 50. -a norme LTE Advanced satisfait formellement aux exigences de l'UIT-R pour être considéré IMT-Advanced. et pour différencier LTE-Advanced et WiMAX-Advanced des technologies 4G actuelles, l'UIT les a définies comme "True 4G"
  • 51. -Internet ultra haute vitesse -Télévision haute définition -Appel vidéo HD -Wi-MAX -Autres selon 2G ou 3G
  • 52. -Réseau 5Gest considéré comme le niveau de perfection de la communication sans fil dans le mobile La technologie. -Le réseau 5G est très rapide et fiable.
  • 53. -Une première caractéristique remarquable du réseau 5G est l'Internet haut débit dans les téléphones mobiles qui serait possible de fournir une installation Internet dans l'ordinateur en connectant simplement le mobile. -Le partage de données sur le réseau 5G est très simple. Il omet la condition de mettre les deux mobiles face à face afin que les données puissent être partagées. (Comme Bluetooth)
  • 55. Comparaison des méthodes d'accès à Internet mobile Commun Nom En aval (Mbit/s) En amont (Mbit/s) Famille Utilisation principale Technicien radio 100 Cat3 150 Cat4 300 Cat5 (en 20 MHz FDD) 50 Cat3/4 75 Cat5 (en 20 MHz FDD) OFDMA/MIMO/SC - FDMA LTE 3GPP Général 4G 21 42 84 672 5.8 11.5 22 168 AMRC/FDD MIMO HSPA+ 3GPP Utilisé en 4G UMTS W- CDMA HSDPA +HSUP UN CDMA /FDD CDMA/FDD/MIMO 0,384 14.4 0,384 5,76 UMTS/3GSM Général 3G Foule ile Inter rapporter UMTS-TDD UMTS/3GSM AMRC/TDD 16 BORD Évolution Int. mobile ernet AMRT/FD ré GSM 1.6 0,5
  • 56. Merci
