Webinar LTE du 27/06/2017
Le document présente Zyxel, une entreprise spécialisée dans les solutions de réseau et de communication, mettant en avant ses produits LTE et l'évolution des réseaux mobiles, notamment la transition vers la 4G et les perspectives de la 5G. Il évoque également les caractéristiques techniques des différentes générations de réseaux ainsi que l'impact croissant des données mobiles. Enfin, le rôle de Zyxel dans l'innovation et la fourniture de solutions fiables pour les entreprises est souligné.
Contenu connexe
Similaire à Webinar LTE du 27/06/2017
Webinar LTE du 27/06/2017
- 1. 1 LTE – Bienplus qu'une solution de backup Découvrez la technologie et la gamme de produits LTE Zyxel 27 juin 2017
- 2. 2 Agenda À propos deZyxel Les opportunités apportées par le débit de la 4G L’évolution des réseaux mobiles La gamme de produits LTE Zyxel
- 3. 3 Agenda À propos deZyxel Les opportunités apportées par le débit de la 4G L’évolution des réseaux mobiles La gamme de produits LTE Zyxel
- 4. 4 27 27 ans d’expérience enréseau +1500 + de 1500 collaborateurs passionnés dans le monde entier 700,000 700,000 entreprises travaillent tous les jours grâce à des solutions Zyxel 150 150 marchés adressés 100 100 millions d’équipements connectés
- 5. 5 Répartition mondiale duchiffre d’affaires South America & Africa North America Asia Europe & Middle East 53% 25% 18% 4% Europe & Middle East 53% Asia North America South America & Africa 25% 18% 4%
- 6. 6© 2017 Zyxel metun point d’honneur à s’appuyer sur des technologies de pointe. L’investissement réalisé en 2016 dans la Recherche & le Développement s’est élevé à 7% du chiffre d’affaires Centres de R&DIngénierie & support technique local Taiwan (siège mondial), Allemagne, Etats-UnisNombre d’ingénieurs dans le monde : +500 Nombre de techniciens dans le monde : +150 Les ressources R&D
- 7. 7 Les gammes deproduits Zyxel : Un portfolio complet Firewalls, VPN et services UTM Solution de sécurité Switch WiFiPasserelles Network Management Switch non administrables et administrables : Web, L2, L3 Points d’accès standalone ou managés, contrôleurs CPE xDSL, LTE et passerelles Hotspot Solutions logicielles pour la gestion réseau Nebula Solution de gestion dans le Cloud
- 8. 8 Agenda À propos deZyxel Les opportunités apportées par le débit de la 4G L’évolution des réseaux mobiles La gamme de produits LTE Zyxel

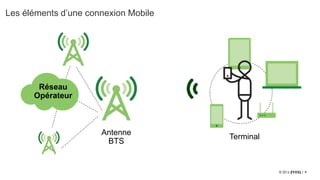

- 9. 9 Les éléments d’uneconnexion Mobile Terminal Antenne BTS Réseau Opérateur
- 10.
- 11. 11 Le réseau mobileest une technologie radio utilisée par les opérateurs télécom qui a évolué en 30 ans, sous la forme de générations : Une technologie apparue dans la fin des années 1980 1G Déployé en France par France Télécom à partir de 1986 pour les Radiocom 2000 pour des usages voix 2G Depuis les années 1990, normes GSM pour la voix et les SMS, et GPRS / EDGE pour la data avec un débit maximal de 384 Kbps 3G Utilisé à partir de 2006 pour des usages data sous les normes UMTS puis HSDPA/HSUPA avec un débit jusqu’à 42 Mbps 4G Utilisé depuis 2012 essentiellement pour des usages data pour le moment avec la norme LTE, permettra à termes des débits supérieurs à 1Gbps
- 12. 12 L’évolution de l’usagedes normes ‒ Pour les usages Data, la 4G rattrape la 3G à mesure que les opérateurs upgradent leur réseau et leurs BTS. ‒ Pour les usages Voix, la 4G permettra bientôt de prendre le relais de la 2G.

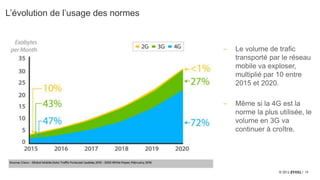

- 13. 13 L’évolution de l’usagedes normes ‒ Le volume de trafic transporté par le réseau mobile va exploser, multiplié par 10 entre 2015 et 2020. ‒ Même si la 4G est la norme la plus utilisée, le volume en 3G va continuer à croître.
- 14.
- 15. 15 La 5G estla génération qui succèdera à la 4G. En France, les opérateurs débutent leurs tests, et l’ARCEP commence à attribuer les fréquences. Et la 5G ? + de vitesse La 5G propose une amélioration du débit dans des conditions spécifiques (en déplacement notamment), mais aussi une amélioration de la latence. + d’usages La 5G permet d’envisager tous types de communications mobiles. Les usages s’ouvriront aux objets connectés, à la domotique, aux voitures connectées, … + d’équipements connectés La 5G doit répondre au défis de l’explosion du nombre d’équipements connectés, estimé à 50 milliards d’ici 2020, soit x1000 en 10 ans.
- 16. 16 Agenda À propos deZyxel Les opportunités apportées par le débit de la 4G L’évolution des réseaux mobiles La gamme de produits LTE Zyxel
- 17. 17 La 4G englobeplusieurs normes et plusieurs catégories, qui correspondent : ‒ À des phases d’intégration et de déploiement par les opérateurs mobiles (MNO) ‒ À des débits théoriques maximum spécifiques Focus sur la 4G Type LTE LTE LTE-Advanced Catégorie 1 2 3 4 5 6 7 8 9 10 11 12 13 14 Débit download max (Mbps) 10 50 100 150 300 300 300 3 000 450 450 600 600 390 3 990 Débit upload max (Mbps) 5 25 50 50 75 50 100 1 500 50 100 50 100 150 1 500 Catégorie actuellement déployée par les opérateurs Catégorie actuellement mise en œuvre dans les équipements des constructeurs
- 18. 18 2 notions àcomprendre et à ne pas confondre ‒ Les plages de fréquences utilisées en 4G vont de 450 MHz à 3,8 GHz ‒ La largeur des bandes de fréquence vont de 1,4 MHz à 20 MHz Bandes utilisées en France : ‒ 700 MHz ‒ 800 MHz ‒ 1800 MHz ‒ 2600 MHz La 4G est un protocole radio fonctionnant sur des bandes de fréquences bande n°28 bande n°20 bande n°3 bande n°7
- 19. 19 La LTE danstous les environnements

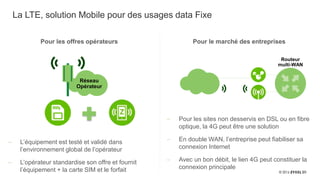

- 20. 20 La LTE, solutionMobile pour des usages data Fixe ‒ L’équipement est testé et validé dans l’environnement global de l’opérateur ‒ L’opérateur standardise son offre et fournit l’équipement + la carte SIM et le forfait Pour les offres opérateurs Pour le marché des entreprises Réseau Opérateur ‒ Pour les sites non desservis en DSL ou en fibre optique, la 4G peut être une solution ‒ En double WAN, l’entreprise peut fiabiliser sa connexion Internet ‒ Avec un bon débit, le lien 4G peut constituer la connexion principale Routeur multi-WAN
- 21. 21 Agenda À propos deZyxel Les opportunités apportées par le débit de la 4G L’évolution des réseaux mobiles La gamme de produits LTE Zyxel
- 22. 22 Gamme modem –routeurs LTE Zyxel WAH7706 LTE330 1 LTE450 6 LTE746 0 SBG3600
- 23. 23 WAH7706 LTE Portable Router Multi-Band LTEStandard 3GPP Release 10 4G+ LTE CAT.6 Carrier Aggregation 802.11ac Power Saving Mode LTE 300Mbps *1 2.4Ghz 5Ghz MiFi WAH7706
- 24. 24 LTE4506 LTE HomeSpot HomeSpot LTE4506 LTECat6 300Mbps *1 Multi-Band LTE Standard 3GPP Release 10 Bridge/Router LTE/3G/2G Multi-mode 802.11ac 2.4Ghz 5Ghz

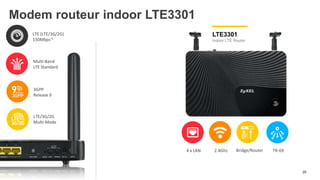

- 25. 25 LTE3301 Indoor LTE Router 2.4Ghz4x LAN LTE (LTE/3G/2G) 150Mbps*1 Multi-Band LTE Standard 3GPP Release 9 LTE/3G/2G Multi-Mode Bridge/Router TR-69 Modem routeur indoor LTE3301
- 26. 26 SBG3600N Small Business MultiWAN Multi-Band LTE Standard 2/1020 VP N GbE WAN SFP WAN 802.11n G.Vector VDSL2 Bonding Modem routeur multi-WAN & VPN
- 27. 27 LTE7460 LTE Outdoor LTE 300Mbps *1 Multi-Band LTEStandard Bridge/Router PoE PoweredIngress Protection (IP65) IP65 3GPP Release 10 2G/3G/4G Multi-mode Modem routeur outdoor LTE7460
- 28. 28 Suivez-nous sur lesréseaux sociaux Twitter @Zyxelfr LinkedIn www.linkedin.com/company/Zyxel-france Slideshare fr.slideshare.net/Zyxel_France YouTube Zyxel France Et sur le site www.zyxel.fr
- 29.
Notes de l'éditeur
- #5 28 Years of Networking expertise – Established in 1989
- #8 For business we offer a comprehensive rage of products and solutions that work end to end giving uses a truly One Network experience. We achieve this by using innovate integration and combine this with a series of technologies to achieve a secure and ease of use experience for both end users and IT teams responsible to maintaining systems. Security Appliances: (our USG/ZyWALL range) employ a series of solutions like; AV Filtering, Spam Filtering, ADP / IDP (Intrusion Detection and Prevention), Web filtering and Application Control as part of its features set along with the ability to create IPSEC VPNs at SHA-2 (512-bit). LAN Switches: We have a wide range supporting a simple basic setup to a fully managed complex network infrastructure. Including L2 and L3+ Switches. Wireless: from LAN to WAN and to the Gateway by innovative integration on; Switches, Wireless Access Points (APs) and Gateway Products.
- #12 What you can do? Control Facebook – allow chat, block games, schedule access, throttle bandwith for certain users, give the necessary right at the right time to increase your productivity!
- #16 What you can do? Control Facebook – allow chat, block games, schedule access, throttle bandwith for certain users, give the necessary right at the right time to increase your productivity!
- #18 What you can do? Control Facebook – allow chat, block games, schedule access, throttle bandwith for certain users, give the necessary right at the right time to increase your productivity!
- #19 What you can do? Control Facebook – allow chat, block games, schedule access, throttle bandwith for certain users, give the necessary right at the right time to increase your productivity!
- #20 What you can do? Control Facebook – allow chat, block games, schedule access, throttle bandwith for certain users, give the necessary right at the right time to increase your productivity!
- #21 What you can do? Control Facebook – allow chat, block games, schedule access, throttle bandwith for certain users, give the necessary right at the right time to increase your productivity!
- #24 System Features Web UI/multiple language supported SD card content sharing (via Wi-Fi) SMS/Quota/APN/PIN management Network selection Data usage/statistic DHCP server NAT IP firewall Proxy DNS VPN pass-through Battery Removable lithium-ion polymer battery 3.8 V, 2800 mAh Up to 10 hours operating time (depends on network environment) Up to 300 hours standby time
- #25 Multi-band support with high-gain antenna One concern for LTE technology is that the utilized frequencies vary in different countries. In many cases, operators apply different frequencies for metropolitan and suburban areas due to the high/low band frequency nature. The LTE7400 Series supports multiple bands to avoid this trouble among different places; the outstanding high-gain antenna supports up to 10 dBi (band 3/7/20 model) in multi-band design also provides enhanced LTE signal for better performance.
- #26 Maximum freedom of mobility As LTE markets expand quickly, base station coverage is yet to be completed. The LTE3300 Series supports single- (LTE) and multi-mode (LTE/3G/2G) so you can stay connected even of there is only 3G or 2G services. Besides, the multi-band support also relieves the concern from varied LTE/3G frequencies in different countries. The flexibility of LTE3300 Series keeps you online around the world with the maximum freedom of mobility. State-of-the-art technology The LTE3300 Series employs 3GPP release 9, category 4 — the best practice of LTE technology with 150/50 Mbps (DL/UL) data rates. You can enjoy ultra-fast, flexible wireless connection anywhere within LTE/3G/2G signal coverage. Embedded bridge/router mode for all devices/gateways For network integration, ZyXEL embeds both bridge and router modes into the LTE3300 Series. Users can take advantage of the built-in routing functions in all typical applications, while the bridge mode is designed to work with users’ existing or preferred device such as high-end Wi-Fi Access Points, Small Business Gateways or Enterprise Gateways. With the two built-in modes, the LTE3300 Series can be easily integrated with all kinds of devices/gateways. High-speed Wi-Fi of up to 300 Mbps The LTE3300 Series comes with 802.11n Wi-Fi compatibility, so you can enjoy high-speed Wi-Fi of up to 300 Mbps without additional devices. With the true wireless connection provided by the LTE3300 Series of indoor router, there’s no cabling needed for either LTE WAN or wireless LAN.
- #28 Multi-band support with high-gain antenna One concern for LTE technology is that the utilized frequencies vary in different countries. In many cases, operators apply different frequencies for metropolitan and suburban areas due to the high/low band frequency nature. The LTE7400 Series supports multiple bands to avoid this trouble among different places; the outstanding high-gain antenna supports up to 10 dBi (band 3/7/20 model) in multi-band design also provides enhanced LTE signal for better performance.
