Zyxel présente sa gamme de produits LTE, mettant en avant ses solutions adaptées à l'évolution des réseaux mobiles, notamment le passage de la 4G à la 5G. L'entreprise souligne son engagement envers l'innovation avec 7% de son chiffre d'affaires investi en recherche et développement, et déclare que la 4G sera essentielle pour gérer l'augmentation exponentielle du trafic mobile. Une attention particulière est accordée aux équipements ROUTERS LTE, qui offrent des débits améliorés et une flexibilité pour les entreprises, notamment dans des zones non desservies par d'autres technologies.

1. 1© 2017
LTE – Bien plus qu'une solution de backup
Découvrez la technologie et la gamme
de produits LTE Zyxel
23 janvier 2017

2. 2© 2017
Agenda
À propos de Zyxel
Les opportunités apportées par le débit de la 4G
L’évolution des réseaux mobiles
La gamme de produits LTE Zyxel

3. 3© 2017
Agenda
À propos de Zyxel
Les opportunités apportées par le débit de la 4G
L’évolution des réseaux mobiles
La gamme de produits LTE Zyxel

4. 4© 2017
27
27 ans
d’expérience en réseau
+1500
+ de 1500 collaborateurs passionnés
dans le monde entier
700,000
700,000 entreprises travaillent tous
les jours grâce à des solutions Zyxel
150
150 marchés adressés
100
100 millions d’équipements
connectés

5. 5© 2017

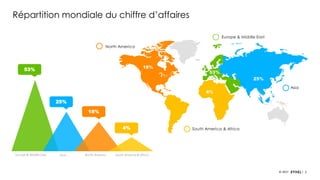

Répartition mondiale du chiffre d’affaires
South America & Africa
North America
Asia
Europe & Middle East
53%
25%
18%
4%
Europe & Middle East
53%
Asia North America South America & Africa
25%
18%
4%

6. 6© 2017
Zyxel met un point d’honneur à s’appuyer sur des technologies de pointe.
L’investissement réalisé en 2016 dans la
Recherche & le Développement
s’est élevé à
7% du chiffre d’affaires
Centres de R&DIngénierie & support
technique local
Taiwan (siège mondial),
Allemagne, Etats-UnisNombre d’ingénieurs dans le monde : +500
Nombre de techniciens dans le monde : +150
Les ressources R&D

7. 7© 2017
Les gammes de produits Zyxel :
Un portfolio complet
Firewalls, VPN
et services UTM
Solution de
sécurité
Switch WiFiPasserelles Network Management
Switch non
administrables
et administrables :
Web, L2, L3
Points d’accès
standalone
ou managés,
contrôleurs
CPE xDSL,
LTE et
passerelles Hotspot
Solutions logicielles
pour la gestion
réseau
Nebula
Solution
de gestion
dans le Cloud

8. 8© 2017
Agenda
À propos de Zyxel
Les opportunités apportées par le débit de la 4G
L’évolution des réseaux mobiles
La gamme de produits LTE Zyxel

9. 9© 2017
Les éléments d’une connexion Mobile
Terminal
Antenne
BTS
Réseau
Opérateur

10. Réseau Mobile
L’évolution des
normes

11. 11© 2017
Le réseau mobile est une technologie radio utilisée par les opérateurs télécom qui a
évolué en 30 ans, sous la forme de générations :
Une technologie apparue dans la fin des années 1980
1G
Déployé en France par France Télécom à partir de 1986 pour les Radiocom 2000
pour des usages voix
2G
Depuis les années 1990, normes GSM pour la voix et les SMS, et GPRS / EDGE pour
la data avec un débit maximal de 384 Kbps
3G
Utilisé à partir de 2006 pour des usages data sous les normes UMTS puis
HSDPA/HSUPA avec un débit jusqu’à 42 Mbps
4G
Utilisé depuis 2012 essentiellement pour des usages data pour le moment avec la
norme LTE, permettra à termes des débits supérieurs à 1Gbps

12. 12© 2017
L’évolution de l’usage des normes
‒ Pour les usages Data,
la 4G rattrape la 3G à
mesure que les
opérateurs upgradent
leur réseau et leurs BTS.
‒ Pour les usages Voix,
la 4G permettra
bientôt de prendre le
relais de la 2G.

13. 13© 2017
L’évolution de l’usage des normes
‒ Le volume de trafic
transporté par le
réseau mobile va
exploser, multiplié par
10 entre 2015 et 2020.
‒ Même si la 4G est la
norme la plus utilisée,
le volume en 3G va
continuer à croître.

14. Innovation

15. 15© 2017
La 5G est la génération qui succèdera à la 4G. En France, 9 villes sont pilotes pour les
1ère expérimentation : Lyon, Bordeaux, Nantes, Lille, Le Havre, Saint-Étienne, Douai,
Montpellier et Grenoble (lancement par l’ARCEP depuis le 16/01/2018).
Et la 5G ?
+ de vitesse
La 5G propose une amélioration du débit dans des conditions spécifiques (en
déplacement notamment), mais aussi une amélioration de la latence.
+ d’usages
La 5G permet d’envisager tous types de communications mobiles. Les usages
s’ouvriront aux objets connectés, à la domotique, aux voitures connectées, …
+ d’équipements connectés
La 5G doit répondre au défis de l’explosion du nombre d’équipements connectés,
estimé à 50 milliards d’ici 2020, soit x1000 en 10 ans.

16. 16© 2017
Agenda
À propos de Zyxel
Les opportunités apportées par le débit de la 4G
L’évolution des réseaux mobiles
La gamme de produits LTE Zyxel

17. 17© 2017
La 4G englobe plusieurs normes et plusieurs catégories, qui correspondent :
‒ À des phases d’intégration et de déploiement par les opérateurs mobiles (MNO)
‒ À des débits théoriques maximum spécifiques
Focus sur la 4G
Type LTE LTE LTE-Advanced
Catégorie 1 2 3 4 5 6 7 8 9 10 11 12 13 14
Débit download max (Mbps) 10 50 100 150 300 300 300 3 000 450 450 600 600 390 3 990
Débit upload max (Mbps) 5 25 50 50 75 50 100 1 500 50 100 50 100 150 1 500
Catégorie
actuellement
déployée par les
opérateurs
Catégorie actuellement
mise en œuvre dans les
équipements des
constructeurs

18. 18© 2017

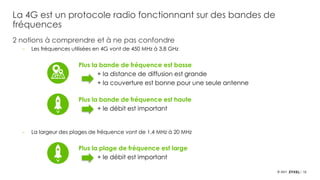

2 notions à comprendre et à ne pas confondre
‒ Les fréquences utilisées en 4G vont de 450 MHz à 3,8 GHz
Plus la bande de fréquence est basse
+ la distance de diffusion est grande
+ la couverture est bonne pour une seule antenne
Plus la bande de fréquence est haute
+ le débit est important
‒ La largeur des plages de fréquence vont de 1,4 MHz à 20 MHz
Plus la plage de fréquence est large
+ le débit est important
La 4G est un protocole radio fonctionnant sur des bandes de
fréquences

19. 19© 2017
Bandes utilisées en France :
‒ 700 MHz
‒ 800 MHz
‒ 1800 MHz
‒ 2100 MHz
‒ 2600 MHz
La 4G est un protocole radio fonctionnant sur des bandes de
fréquences
bande n°28
bande n°20
bande n°3
bande n°7
bande n°1

20. 20© 2017
La LTE dans tous les environnements

21. 21© 2017
La LTE, solution Mobile pour des usages data Fixe
‒ L’équipement est testé et validé dans
l’environnement global de l’opérateur
‒ L’opérateur standardise son offre et fournit
l’équipement + la carte SIM et le forfait
Pour les offres opérateurs Pour le marché des entreprises
Réseau
Opérateur
‒ Pour les sites non desservis en DSL ou en fibre
optique, la 4G peut être une solution
‒ En double WAN, l’entreprise peut fiabiliser sa
connexion Internet
‒ Avec un bon débit, le lien 4G peut constituer
la connexion principale
Routeur
multi-WAN

22. 22© 2017
Agenda
À propos de Zyxel
Les opportunités apportées par le débit de la 4G
L’évolution des réseaux mobiles
La gamme de produits LTE Zyxel

23. 23© 2017
Gamme modem – routeurs LTE Zyxel
WAH7706 LTE3301LTE4506 LTE7460SBG3600

24. 24© 2017
WAH7706
LTE Portable Router
Multi-Band
LTE Standard
3GPP
Release 10
4G+ LTE
CAT.6
Carrier
Aggregation
802.11ac
Power Saving
Mode
LTE
300Mbps*1
2.4Ghz 5Ghz
MiFi WAH7706
Compatible en France avec les bandes : 1, 3, 7, 20 et 28

25. 25© 2017

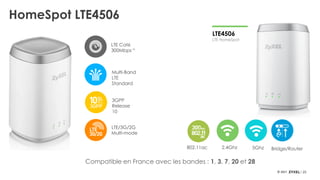

LTE4506
LTE HomeSpot
HomeSpot LTE4506
LTE Cat6
300Mbps *1
Multi-Band
LTE
Standard
3GPP
Release
10
Bridge/Router
LTE/3G/2G
Multi-mode
802.11ac 2.4Ghz 5Ghz
Compatible en France avec les bandes : 1, 3, 7, 20 et 28

26. 26© 2017
LTE3301
Indoor LTE Router
2.4Ghz4 x LAN
LTE (LTE/3G/2G)
150Mbps*1
Multi-Band
LTE Standard
3GPP
Release 9
LTE/3G/2G
Multi-Mode
Bridge/Router TR-69
Modem routeur indoor LTE3301
Compatible en France avec les bandes : 1, 3, 7, 20 et 28

27. 27© 2017
SBG3600N
Small Business Multi WAN
Multi-Band
LTE Standard
2/1020
VPN
GbE WAN
SFP WAN
802.11n G.Vector
VDSL2
Bonding
Modem routeur multi-WAN & VPN
Compatible en France avec les bandes : 3, 7 et 20

28. 28© 2017
LTE7460
LTE Outdoor
LTE
300Mbps *1
Multi-Band
LTE Standard
Bridge/Router PoE PoweredIngress
Protection (IP65)
IP65
3GPP
Release 10
2G/3G/4G
Multi-mode
Modem routeur outdoor LTE7460
Compatible en France avec les bandes : 1, 3, 7 et 20

29. 29© 2017
Suivez-nous sur les réseaux sociaux
Twitter
@Zyxelfr
LinkedIn
www.linkedin.com/company/Zyxel-france
Slideshare
fr.slideshare.net/Zyxel_France
YouTube
Zyxel France
Et sur le site www.zyxel.fr
