2ème année Génie Des Systèmes De Télécommunications et    Réseaux Théorie de l’information LES CODES CONVOLUTIFS Réalisé par:Proposé  par : Assia MOUNIR	  Mr. LYHYAOUI 	Anas BENNANI 	Anouar LOUKILI 	Ali Broma SIDIBE Année scolaire 2008-2009

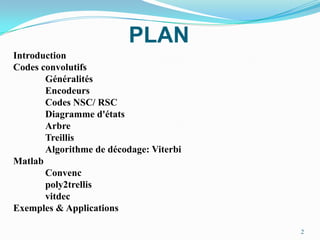

PLAN Introduction  Codes convolutifs 	Généralités 	Encodeurs 	Codes NSC/ RSC 	Diagramme d'états 	Arbre 	Treillis 	Algorithme de décodage: Viterbi Matlab Convenc 	poly2trellis vitdec Exemples & Applications 2

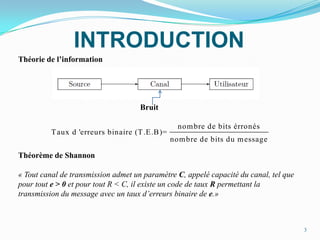

INTRODUCTION Théorie de l’information             Bruit Théorème de Shannon « Tout canal de transmission admet un paramètre C, appelé capacité du canal, tel que pour tout e > 0 et pour tout R < C, il existe un code de taux R permettant la transmission du message avec un taux d’erreurs binaire de e.»  3

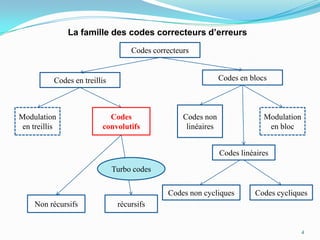

4 La famille des codes correcteurs d’erreurs Codes correcteurs Codes en blocs Codes en treillis Codes non linéaires Modulation en treillis Codes convolutifs Modulation en bloc Codes linéaires Turbo codes Codes non cycliques Codes cycliques Non récursifs récursifs
Codes convolutifs Généralités 	Le principe des codes convolutifs, inventés par ''Peter Elias'' en 1954, est de considérer des séquences semi-infinies a0a1a2… de symboles qui passent à travers une succession de registres à décalage, dont le nombre est appelé mémoire du code, et de générer des séquences semi-infinies. 	Les codes convolutifs constituent une classe extrêmement flexible et efficace de codes correcteurs d'erreurs. Ce sont les codes les plus utilisés dans les communications fixes et mobiles. 5

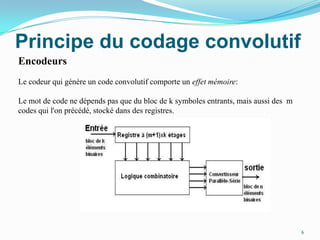

Principe du codage convolutif Encodeurs   Le codeur qui génère un code convolutif comporte un effet mémoire: Le mot de code ne dépends pas que du bloc de k symboles entrants, mais aussi des  m codes qui l'on précédé, stocké dans des registres. 6

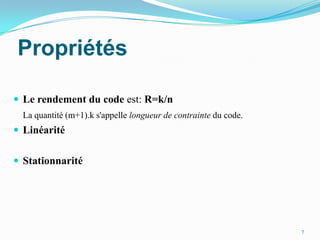

Propriétés Le rendement du code est: R=k/n La quantité (m+1).k s'appelle longueur de contrainte du code. Linéarité Stationnarité 7

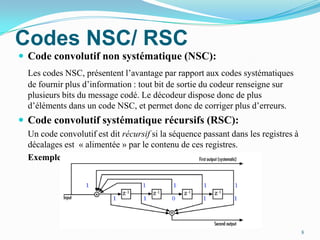

Codes NSC/ RSC Code convolutif non systématique (NSC): Les codes NSC, présentent l’avantage par rapport aux codes systématiques de fournir plus d’information : tout bit de sortie du codeur renseigne sur plusieurs bits du message codé. Le décodeur dispose donc de plus d’éléments dans un code NSC, et permet donc de corriger plus d’erreurs. Code convolutif systématique récursifs (RSC): 	Un code convolutif est dit récursif si la séquence passant dans les registres à décalages est  « alimentée » par le contenu de ces registres. 	Exemple: 8

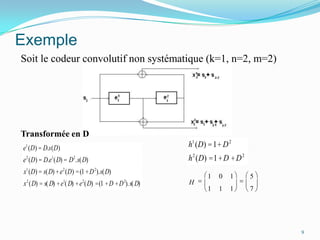

Exemple Soit lecodeur convolutif non systématique (k=1, n=2, m=2) Transformée en D 9
Représentation des codes convolutifs Diagramme d'état : 		Il représente la succession des états possibles. Ce sera donc une arborescence constituée des éléments de base précédents et dont la complexité sera croissante. 10

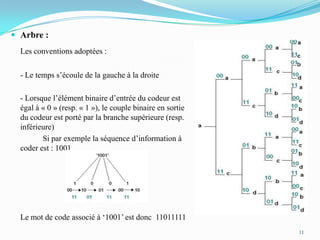

Arbre : Les conventions adoptées : 	- Le temps s’écoule de la gauche à la droite 	- Lorsque l’élément binaire d’entrée du codeur est égal à « 0 » (resp. « 1 »), le couple binaire en sortie du codeur est porté par la branche supérieure (resp. inférieure) 		Si par exemple la séquence d’information à coder est : 1001 	Le mot de code associé à ‘1001’ est donc  11011111 11
  Treillis : 	Contrairement aux autres représentation précédentes, celle en treillis met en évidence le paramètre temps: chaque nœud=état du codeur à un instant j. 	L'inconvénient essentiel de l'arbre du code est que l'arborescence est multipliée par 2 à  chaque bit supplémentaire et la représentation devient vite impossible à réaliser.  	Les remarques faites sur le nombre limité d'états possibles va nous permettre de compacter ce graphe en attribuant à chaque instant un nœud à un état.

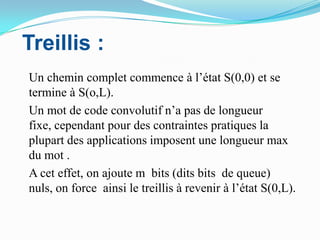

 Treillis : 	Un chemin complet commence à l’état S(0,0) et se termine à S(o,L). 	Un mot de code convolutif n’a pas de longueur fixe, cependant pour des contraintes pratiques la plupart des applications imposent une longueur max du mot . 	A cet effet, on ajoute m  bits (dits bits  de queue) nuls, on force  ainsi le treillis à revenir à l’état S(0,L).

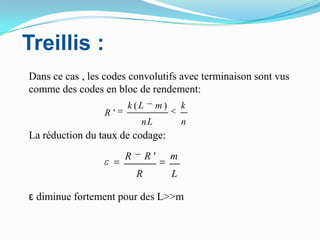

 Treillis : 	Dans ce cas , les codes convolutifs avec terminaison sont vus comme des codes en bloc de rendement: 	La réduction du taux de codage: ε diminue fortement pour des L>>m

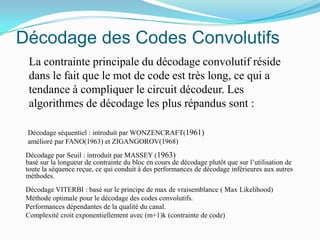

Décodage des Codes Convolutifs 	La contrainte principale du décodage convolutif réside dans le fait que le mot de code est très long, ce qui a tendance à compliquer le circuit décodeur. Les algorithmes de décodage les plus répandus sont : 	Décodage séquentiel : introduit par WONZENCRAFT(1961) 	amélioré par FANO(1963) et ZIGANGOROV(1968) Décodage par Seuil : introduit par MASSEY (1963) basé sur la longueur de contrainte du bloc en cours de décodage plutôt que sur l’utilisation de toute la séquence reçue, ce qui conduit à des performances de décodage inférieures aux autres méthodes. Décodage VITERBI : basé sur le principe de max de vraisemblance ( Max Likelihood)  Méthode optimale pour le décodage des codes convolutifs. Performances dépendantes de la qualité du canal. Complexité croit exponentiellement avec (m+1)k (contrainte de code)

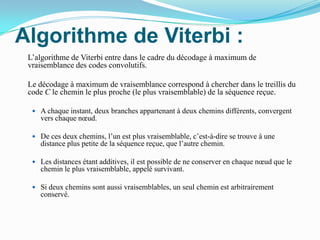

Algorithme de Viterbi : 	L’algorithme de Viterbi entre dans le cadre du décodage à maximum de vraisemblance des codes convolutifs. 	Le décodage à maximum de vraisemblance correspond à chercher dans le treillis du code C le chemin le plus proche (le plus vraisemblable) de la séquence reçue. A chaque instant, deux branches appartenant à deux chemins différents, convergent vers chaque nœud.  De ces deux chemins, l’un est plus vraisemblable, c’est-à-dire se trouve à une distance plus petite de la séquence reçue, que l’autre chemin.  Les distances étant additives, il est possible de ne conserver en chaque nœud que le chemin le plus vraisemblable, appelé survivant.  Si deux chemins sont aussi vraisemblables, un seul chemin est arbitrairement conservé.

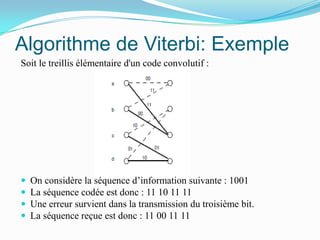

Algorithme de Viterbi: Exemple Soit le treillis élémentaire d'un code convolutif : On considère la séquence d’information suivante : 1001 La séquence codée est donc : 11 10 11 11 Une erreur survient dans la transmission du troisième bit. La séquence reçue est donc : 11 00 11 11

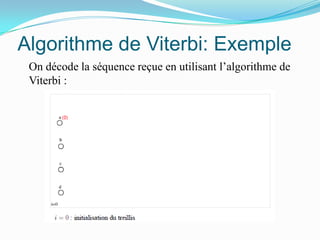

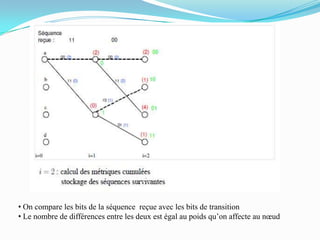

Algorithme de Viterbi: Exemple 	On décode la séquence reçue en utilisant l’algorithme de Viterbi :
[object Object]

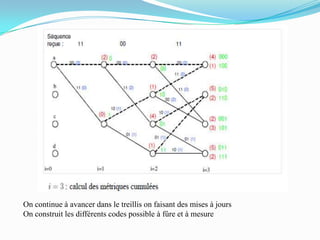

 Le nombre de différences entre les deux est égal au poids qu’on affecte au nœud,[object Object]
Au moment ou on obtient deux poids pour le même nœud on procède par élimination sur le critère de minimum de poids
Si obtient sur un nœud  deux poids égaux on élimine l ’un d’eux au hazard

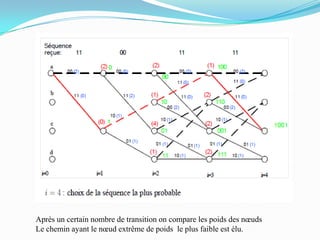

Après un certain nombre de transition on compare les poids des nœuds  Le chemin ayant le nœud extrême de poids  le plus faible est élu.

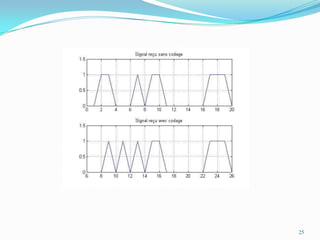

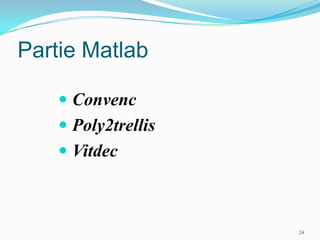

Partie Matlab Convenc  Poly2trellis Vitdec 24
25

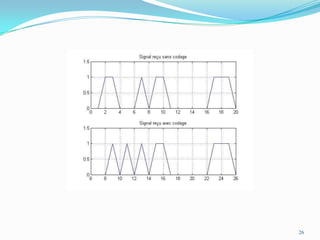

26
27
28
29
30
31
32
Exemples et applications Satellites de communications Satellites militaires Sonde spatiale ( voyager) Télémétrie Réseaux sans fils LAN/WAN les standards de téléphonie mobile de 2G (GSM) & 3G (UMTS) 33
34 Exemples : ,[object Object]
La norme USDC utilise un code avec Kc = 6 et un rendement 1/2.

Contenu connexe

Tendances

Tp 1 transmission de donné inisiallisation à simulink matlab
Tp 1 transmission de donné inisiallisation à simulink matlabTp 1 transmission de donné inisiallisation à simulink matlab
Tp 1 transmission de donné inisiallisation à simulink matlabhamdinho

Rapport Projet Fin d'Études PFE
Rapport Projet Fin d'Études PFERapport Projet Fin d'Études PFE
Rapport Projet Fin d'Études PFE
Mohamed Amine Mahmoudi

chap3 transmission_numerique-en-bd_b
chap3 transmission_numerique-en-bd_bchap3 transmission_numerique-en-bd_b
chap3 transmission_numerique-en-bd_b
BAKKOURY Jamila

chap4 codes-en-ligne
chap4 codes-en-lignechap4 codes-en-ligne
chap4 codes-en-ligne
BAKKOURY Jamila

Rappel de cours traitement de signal
Rappel de cours traitement de signalRappel de cours traitement de signal
Rappel de cours traitement de signalmanahil2012

IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWanIoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
Corneliu Gaina

Trans_signal partiel.pdf
Trans_signal partiel.pdfTrans_signal partiel.pdf
Trans_signal partiel.pdf
HassnTAI

Internet des Objets
Internet des ObjetsInternet des Objets
Internet des Objets
IEEE 802

Chapitre 1 technique de transmission
Chapitre 1 technique de transmissionChapitre 1 technique de transmission
Chapitre 1 technique de transmissionFodé Ndiaye

Modulation Analogique
Modulation Analogique Modulation Analogique
Modulation Analogique
SAHELAicha

Rapport pfa
Rapport pfaRapport pfa
Rapport pfa
Ghizlane ALOZADE

Projet MQTT
Projet MQTTProjet MQTT
Projet MQTT
Ghassen Chaieb

Internet des Objets
Internet des ObjetsInternet des Objets
Internet des Objets
Dhiaeddine Loghmari

La Modulation psk
La Modulation pskLa Modulation psk
La Modulation psk
Houssam Benkerroum

Réseaux de transmission des données
Réseaux de transmission des donnéesRéseaux de transmission des données
Réseaux de transmission des données
Abdeljalil BENIICHE

présentation ppt du stage technicien
présentation ppt du stage technicienprésentation ppt du stage technicien
présentation ppt du stage technicien
Iheb Ben Salem

cours DHCP IPv4 et IPv6
cours DHCP IPv4 et IPv6cours DHCP IPv4 et IPv6
cours DHCP IPv4 et IPv6
EL AMRI El Hassan

Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Yassine Nasser

Exercices vhdl
Exercices vhdlExercices vhdl
Exercices vhdlyassinesmz


Tendances (20)

Tp 1 transmission de donné inisiallisation à simulink matlab
Tp 1 transmission de donné inisiallisation à simulink matlabTp 1 transmission de donné inisiallisation à simulink matlab
Tp 1 transmission de donné inisiallisation à simulink matlab

Rapport Projet Fin d'Études PFE
Rapport Projet Fin d'Études PFERapport Projet Fin d'Études PFE
Rapport Projet Fin d'Études PFE

chap3 transmission_numerique-en-bd_b
chap3 transmission_numerique-en-bd_bchap3 transmission_numerique-en-bd_b
chap3 transmission_numerique-en-bd_b

chap4 codes-en-ligne
chap4 codes-en-lignechap4 codes-en-ligne
chap4 codes-en-ligne

Rappel de cours traitement de signal
Rappel de cours traitement de signalRappel de cours traitement de signal
Rappel de cours traitement de signal

IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWanIoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan
IoT (l'Internet des Objets) et le protocole de telecommunication LoRaWan

Trans_signal partiel.pdf
Trans_signal partiel.pdfTrans_signal partiel.pdf
Trans_signal partiel.pdf

Internet des Objets
Internet des ObjetsInternet des Objets
Internet des Objets

Transmission de signal
Transmission de signalTransmission de signal
Transmission de signal

Chapitre 1 technique de transmission
Chapitre 1 technique de transmissionChapitre 1 technique de transmission
Chapitre 1 technique de transmission

Modulation Analogique
Modulation Analogique Modulation Analogique
Modulation Analogique

Rapport pfa
Rapport pfaRapport pfa
Rapport pfa

Projet MQTT
Projet MQTTProjet MQTT
Projet MQTT

Internet des Objets
Internet des ObjetsInternet des Objets
Internet des Objets

La Modulation psk
La Modulation pskLa Modulation psk
La Modulation psk

Réseaux de transmission des données
Réseaux de transmission des donnéesRéseaux de transmission des données
Réseaux de transmission des données

présentation ppt du stage technicien
présentation ppt du stage technicienprésentation ppt du stage technicien
présentation ppt du stage technicien

cours DHCP IPv4 et IPv6
cours DHCP IPv4 et IPv6cours DHCP IPv4 et IPv6
cours DHCP IPv4 et IPv6

Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...Projet de communication numérique Réalisation d'une chaîne de transmission nu...
Projet de communication numérique Réalisation d'une chaîne de transmission nu...

Exercices vhdl
Exercices vhdlExercices vhdl
Exercices vhdl


Similaire à Codes Convolutifs

td_devoirs_2013.pdf
td_devoirs_2013.pdftd_devoirs_2013.pdf
td_devoirs_2013.pdf
MeryemH2

204081791-Protocole-Frame-Relay.pptx
204081791-Protocole-Frame-Relay.pptx204081791-Protocole-Frame-Relay.pptx
204081791-Protocole-Frame-Relay.pptx
Fatimazogr

Inf_theory_lect2.pdf
Inf_theory_lect2.pdfInf_theory_lect2.pdf
Inf_theory_lect2.pdf
kohay75604

Cours reseaux lan
Cours reseaux lanCours reseaux lan
Cours reseaux lan
sarah Benmerzouk

Travaux dirigés Réseau Ethernet
Travaux dirigés Réseau EthernetTravaux dirigés Réseau Ethernet
Travaux dirigés Réseau Ethernet
Ines Kechiche

Inf_theory_lect4.pdf
Inf_theory_lect4.pdfInf_theory_lect4.pdf
Inf_theory_lect4.pdf
kohay75604

Reseau Ad hoc - Bachar Haydar
Reseau Ad hoc - Bachar HaydarReseau Ad hoc - Bachar Haydar
Reseau Ad hoc - Bachar Haydar
Bashar Haidar

Rapport W-CDMA Coding & Multiplexing
Rapport W-CDMA  Coding & MultiplexingRapport W-CDMA  Coding & Multiplexing
Rapport W-CDMA Coding & MultiplexingAnouar Loukili

TRANSMISSION NUMERIQUE Année 2022-2023 CEFIB
TRANSMISSION NUMERIQUE Année 2022-2023 CEFIBTRANSMISSION NUMERIQUE Année 2022-2023 CEFIB
TRANSMISSION NUMERIQUE Année 2022-2023 CEFIB
YounoussKEITA

Réseaux partie 2.ppt
Réseaux partie 2.pptRéseaux partie 2.ppt
Réseaux partie 2.ppt
MohammedErritali2

FR - Les réseaux Ethernet - le format des trames.pdf
FR - Les réseaux Ethernet - le format des trames.pdfFR - Les réseaux Ethernet - le format des trames.pdf
FR - Les réseaux Ethernet - le format des trames.pdf
mouradslilem1

La technologie xDSL
La technologie xDSLLa technologie xDSL
La technologie xDSL
Aymen Bouzid

Code Correcteurs d'Erreurs : Code linéaire, code cyclique , code goppa
Code Correcteurs d'Erreurs :  Code linéaire, code cyclique , code goppa  Code Correcteurs d'Erreurs :  Code linéaire, code cyclique , code goppa
Code Correcteurs d'Erreurs : Code linéaire, code cyclique , code goppa
SALMARACHIDI1

examen en DSP 2023.pdf
examen en DSP 2023.pdfexamen en DSP 2023.pdf
examen en DSP 2023.pdf
kamouf

Codes Correcteurs d’Erreurs.pptx
Codes Correcteurs d’Erreurs.pptxCodes Correcteurs d’Erreurs.pptx
Codes Correcteurs d’Erreurs.pptx
Hajar Bouchriha

Cours Bus de communication et réseaux industriels. Chapitre 3 : Bus CAN
Cours Bus de communication et réseaux industriels. Chapitre 3 : Bus CANCours Bus de communication et réseaux industriels. Chapitre 3 : Bus CAN
Cours Bus de communication et réseaux industriels. Chapitre 3 : Bus CAN
Tarik Zakaria Benmerar


Similaire à Codes Convolutifs (20)

td_devoirs_2013.pdf
td_devoirs_2013.pdftd_devoirs_2013.pdf
td_devoirs_2013.pdf

Td2 rtel-atm-1011
Td2 rtel-atm-1011Td2 rtel-atm-1011
Td2 rtel-atm-1011

204081791-Protocole-Frame-Relay.pptx
204081791-Protocole-Frame-Relay.pptx204081791-Protocole-Frame-Relay.pptx
204081791-Protocole-Frame-Relay.pptx

Le chiffrement
Le chiffrementLe chiffrement
Le chiffrement

Inf_theory_lect2.pdf
Inf_theory_lect2.pdfInf_theory_lect2.pdf
Inf_theory_lect2.pdf

Cours reseaux lan
Cours reseaux lanCours reseaux lan
Cours reseaux lan

Travaux dirigés Réseau Ethernet
Travaux dirigés Réseau EthernetTravaux dirigés Réseau Ethernet
Travaux dirigés Réseau Ethernet

Version 01
Version 01Version 01
Version 01

Inf_theory_lect4.pdf
Inf_theory_lect4.pdfInf_theory_lect4.pdf
Inf_theory_lect4.pdf

Reseau Ad hoc - Bachar Haydar
Reseau Ad hoc - Bachar HaydarReseau Ad hoc - Bachar Haydar
Reseau Ad hoc - Bachar Haydar

Rapport W-CDMA Coding & Multiplexing
Rapport W-CDMA  Coding & MultiplexingRapport W-CDMA  Coding & Multiplexing
Rapport W-CDMA Coding & Multiplexing

TRANSMISSION NUMERIQUE Année 2022-2023 CEFIB
TRANSMISSION NUMERIQUE Année 2022-2023 CEFIBTRANSMISSION NUMERIQUE Année 2022-2023 CEFIB
TRANSMISSION NUMERIQUE Année 2022-2023 CEFIB

Réseaux partie 2.ppt
Réseaux partie 2.pptRéseaux partie 2.ppt
Réseaux partie 2.ppt

FR - Les réseaux Ethernet - le format des trames.pdf
FR - Les réseaux Ethernet - le format des trames.pdfFR - Les réseaux Ethernet - le format des trames.pdf
FR - Les réseaux Ethernet - le format des trames.pdf

La technologie xDSL
La technologie xDSLLa technologie xDSL
La technologie xDSL

Code Correcteurs d'Erreurs : Code linéaire, code cyclique , code goppa
Code Correcteurs d'Erreurs :  Code linéaire, code cyclique , code goppa  Code Correcteurs d'Erreurs :  Code linéaire, code cyclique , code goppa
Code Correcteurs d'Erreurs : Code linéaire, code cyclique , code goppa

examen en DSP 2023.pdf
examen en DSP 2023.pdfexamen en DSP 2023.pdf
examen en DSP 2023.pdf

Atelier i2 c
Atelier  i2 cAtelier  i2 c
Atelier i2 c

Codes Correcteurs d’Erreurs.pptx
Codes Correcteurs d’Erreurs.pptxCodes Correcteurs d’Erreurs.pptx
Codes Correcteurs d’Erreurs.pptx

Cours Bus de communication et réseaux industriels. Chapitre 3 : Bus CAN
Cours Bus de communication et réseaux industriels. Chapitre 3 : Bus CANCours Bus de communication et réseaux industriels. Chapitre 3 : Bus CAN
Cours Bus de communication et réseaux industriels. Chapitre 3 : Bus CAN


Dernier

De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'universitéDe l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
Université de Franche-Comté

Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
OCTO Technology

Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Laurent Speyser

Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
OCTO Technology

OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdfOCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO Technology

Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024
UNITECBordeaux


Dernier (6)

De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'universitéDe l'IA comme plagiat à la rédaction d'une « charte IA » à l'université
De l'IA comme plagiat à la rédaction d'une « charte IA » à l'université

Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...
Le Comptoir OCTO - Équipes infra et prod, ne ratez pas l'embarquement pour l'...

Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)
Ouvrez la porte ou prenez un mur (Agile Tour Genève 2024)

Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...
Le Comptoir OCTO - Qu’apporte l’analyse de cycle de vie lors d’un audit d’éco...

OCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdfOCTO TALKS : 4 Tech Trends du Software Engineering.pdf
OCTO TALKS : 4 Tech Trends du Software Engineering.pdf

Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024Le support de présentation des Signaux 2024
Le support de présentation des Signaux 2024


Codes Convolutifs

  • 1. 2ème année Génie Des Systèmes De Télécommunications et Réseaux Théorie de l’information LES CODES CONVOLUTIFS Réalisé par:Proposé par : Assia MOUNIR Mr. LYHYAOUI Anas BENNANI Anouar LOUKILI Ali Broma SIDIBE Année scolaire 2008-2009
  • 2. PLAN Introduction Codes convolutifs Généralités Encodeurs Codes NSC/ RSC Diagramme d'états Arbre Treillis Algorithme de décodage: Viterbi Matlab Convenc poly2trellis vitdec Exemples & Applications 2
  • 3. INTRODUCTION Théorie de l’information Bruit Théorème de Shannon « Tout canal de transmission admet un paramètre C, appelé capacité du canal, tel que pour tout e > 0 et pour tout R < C, il existe un code de taux R permettant la transmission du message avec un taux d’erreurs binaire de e.» 3
  • 4. 4 La famille des codes correcteurs d’erreurs Codes correcteurs Codes en blocs Codes en treillis Codes non linéaires Modulation en treillis Codes convolutifs Modulation en bloc Codes linéaires Turbo codes Codes non cycliques Codes cycliques Non récursifs récursifs
  • 5. Codes convolutifs Généralités Le principe des codes convolutifs, inventés par ''Peter Elias'' en 1954, est de considérer des séquences semi-infinies a0a1a2… de symboles qui passent à travers une succession de registres à décalage, dont le nombre est appelé mémoire du code, et de générer des séquences semi-infinies. Les codes convolutifs constituent une classe extrêmement flexible et efficace de codes correcteurs d'erreurs. Ce sont les codes les plus utilisés dans les communications fixes et mobiles. 5
  • 6. Principe du codage convolutif Encodeurs   Le codeur qui génère un code convolutif comporte un effet mémoire: Le mot de code ne dépends pas que du bloc de k symboles entrants, mais aussi des m codes qui l'on précédé, stocké dans des registres. 6
  • 7. Propriétés Le rendement du code est: R=k/n La quantité (m+1).k s'appelle longueur de contrainte du code. Linéarité Stationnarité 7
  • 8. Codes NSC/ RSC Code convolutif non systématique (NSC): Les codes NSC, présentent l’avantage par rapport aux codes systématiques de fournir plus d’information : tout bit de sortie du codeur renseigne sur plusieurs bits du message codé. Le décodeur dispose donc de plus d’éléments dans un code NSC, et permet donc de corriger plus d’erreurs. Code convolutif systématique récursifs (RSC): Un code convolutif est dit récursif si la séquence passant dans les registres à décalages est « alimentée » par le contenu de ces registres. Exemple: 8
  • 9. Exemple Soit lecodeur convolutif non systématique (k=1, n=2, m=2) Transformée en D 9
  • 10. Représentation des codes convolutifs Diagramme d'état : Il représente la succession des états possibles. Ce sera donc une arborescence constituée des éléments de base précédents et dont la complexité sera croissante. 10
  • 11. Arbre : Les conventions adoptées : - Le temps s’écoule de la gauche à la droite - Lorsque l’élément binaire d’entrée du codeur est égal à « 0 » (resp. « 1 »), le couple binaire en sortie du codeur est porté par la branche supérieure (resp. inférieure) Si par exemple la séquence d’information à coder est : 1001 Le mot de code associé à ‘1001’ est donc 11011111 11
  • 12. Treillis : Contrairement aux autres représentation précédentes, celle en treillis met en évidence le paramètre temps: chaque nœud=état du codeur à un instant j. L'inconvénient essentiel de l'arbre du code est que l'arborescence est multipliée par 2 à chaque bit supplémentaire et la représentation devient vite impossible à réaliser. Les remarques faites sur le nombre limité d'états possibles va nous permettre de compacter ce graphe en attribuant à chaque instant un nœud à un état.
  • 13. Treillis : Un chemin complet commence à l’état S(0,0) et se termine à S(o,L). Un mot de code convolutif n’a pas de longueur fixe, cependant pour des contraintes pratiques la plupart des applications imposent une longueur max du mot . A cet effet, on ajoute m bits (dits bits de queue) nuls, on force ainsi le treillis à revenir à l’état S(0,L).
  • 14. Treillis : Dans ce cas , les codes convolutifs avec terminaison sont vus comme des codes en bloc de rendement: La réduction du taux de codage: ε diminue fortement pour des L>>m
  • 15. Décodage des Codes Convolutifs La contrainte principale du décodage convolutif réside dans le fait que le mot de code est très long, ce qui a tendance à compliquer le circuit décodeur. Les algorithmes de décodage les plus répandus sont : Décodage séquentiel : introduit par WONZENCRAFT(1961) amélioré par FANO(1963) et ZIGANGOROV(1968) Décodage par Seuil : introduit par MASSEY (1963) basé sur la longueur de contrainte du bloc en cours de décodage plutôt que sur l’utilisation de toute la séquence reçue, ce qui conduit à des performances de décodage inférieures aux autres méthodes. Décodage VITERBI : basé sur le principe de max de vraisemblance ( Max Likelihood) Méthode optimale pour le décodage des codes convolutifs. Performances dépendantes de la qualité du canal. Complexité croit exponentiellement avec (m+1)k (contrainte de code)
  • 16. Algorithme de Viterbi : L’algorithme de Viterbi entre dans le cadre du décodage à maximum de vraisemblance des codes convolutifs. Le décodage à maximum de vraisemblance correspond à chercher dans le treillis du code C le chemin le plus proche (le plus vraisemblable) de la séquence reçue. A chaque instant, deux branches appartenant à deux chemins différents, convergent vers chaque nœud.  De ces deux chemins, l’un est plus vraisemblable, c’est-à-dire se trouve à une distance plus petite de la séquence reçue, que l’autre chemin.  Les distances étant additives, il est possible de ne conserver en chaque nœud que le chemin le plus vraisemblable, appelé survivant.  Si deux chemins sont aussi vraisemblables, un seul chemin est arbitrairement conservé.
  • 17. Algorithme de Viterbi: Exemple Soit le treillis élémentaire d'un code convolutif : On considère la séquence d’information suivante : 1001 La séquence codée est donc : 11 10 11 11 Une erreur survient dans la transmission du troisième bit. La séquence reçue est donc : 11 00 11 11
  • 18. Algorithme de Viterbi: Exemple On décode la séquence reçue en utilisant l’algorithme de Viterbi :
  • 19.
  • 20.
  • 21. Au moment ou on obtient deux poids pour le même nœud on procède par élimination sur le critère de minimum de poids
  • 22. Si obtient sur un nœud deux poids égaux on élimine l ’un d’eux au hazard
  • 23. Après un certain nombre de transition on compare les poids des nœuds Le chemin ayant le nœud extrême de poids le plus faible est élu.
  • 24. Partie Matlab Convenc Poly2trellis Vitdec 24
  • 25. 25
  • 26. 26

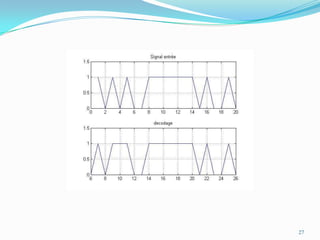

  • 27. 27
  • 28. 28

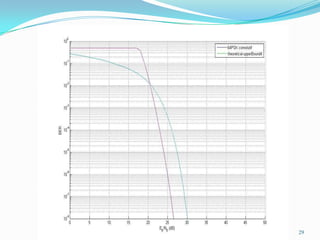

  • 29. 29
  • 30. 30
  • 31. 31

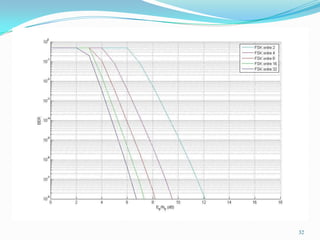

  • 32. 32
  • 33. Exemples et applications Satellites de communications Satellites militaires Sonde spatiale ( voyager) Télémétrie Réseaux sans fils LAN/WAN les standards de téléphonie mobile de 2G (GSM) & 3G (UMTS) 33
  • 34.
  • 35. La norme USDC utilise un code avec Kc = 6 et un rendement 1/2.
  • 36.
  • 37.
