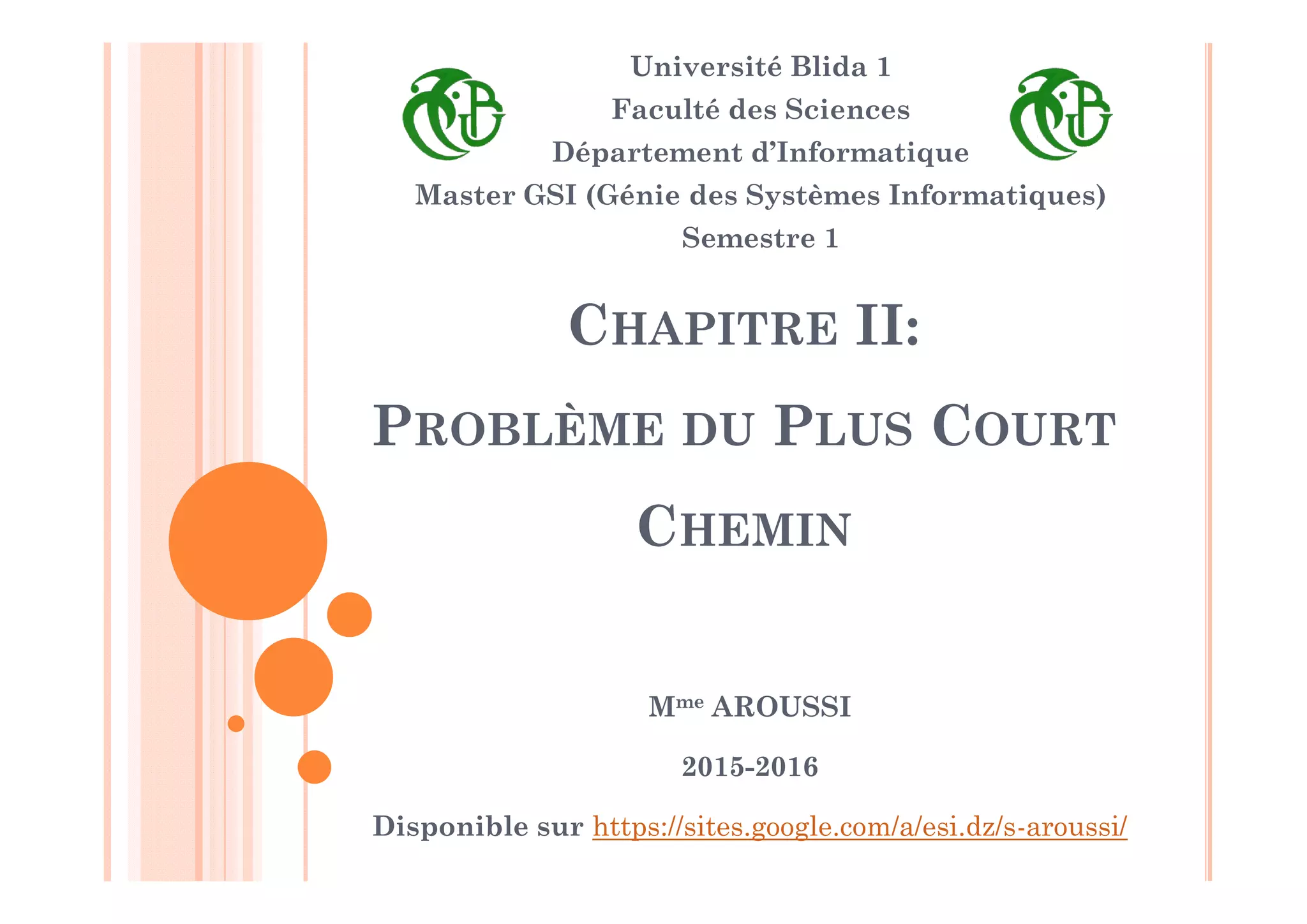

CHAPITRE II:
PROBLÈME DU PLUS COURT
CHEMIN
Université Blida 1
Faculté des Sciences
Département d’Informatique
Master GSI (Génie des Systèmes Informatiques)
Semestre 1
Mme AROUSSI
2015-2016
Disponible sur https://sites.google.com/a/esi.dz/s-aroussi/

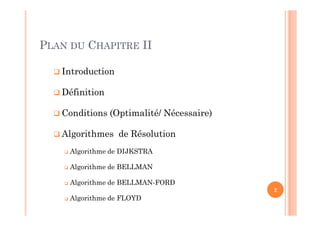

 Introduction
 Définition
 Conditions (Optimalité/ Nécessaire)
 Algorithmes de Résolution
 Algorithme de DIJKSTRA
 Algorithme de BELLMAN
 Algorithme de BELLMAN-FORD
 Algorithme de FLOYD
2
PLAN DU CHAPITRE II
3

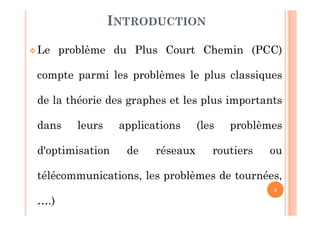

 Le problème du Plus Court Chemin (PCC)
compte parmi les problèmes le plus classiques
de la théorie des graphes et les plus importants
dans leurs applications (les problèmes
d'optimisation de réseaux routiers ou
télécommunications, les problèmes de tournées,
….)
INTRODUCTION
4

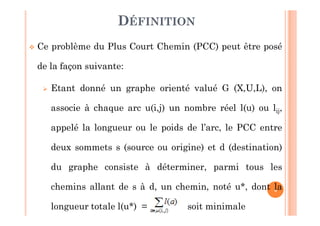

 Ce problème du Plus Court Chemin (PCC) peut être posé
de la façon suivante:
 Etant donné un graphe orienté valué G (X,U,L), on
associe à chaque arc u(i,j) un nombre réel l(u) ou lij,
appelé la longueur ou le poids de l’arc, le PCC entre
deux sommets s (source ou origine) et d (destination)
du graphe consiste à déterminer, parmi tous les
chemins allant de s à d, un chemin, noté u*, dont la
longueur totale l(u*) = soit minimale
DÉFINITION
5

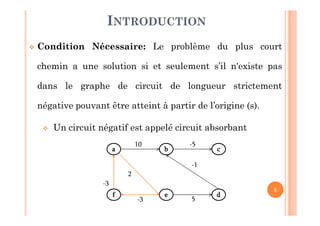

 Condition Nécessaire: Le problème du plus court
chemin a une solution si et seulement s’il n'existe pas
dans le graphe de circuit de longueur strictement
négative pouvant être atteint à partir de l’origine (s).
 Un circuit négatif est appelé circuit absorbant
INTRODUCTION
a
f
b
e
-3
-3
-1
c
d
5
-510
2
6

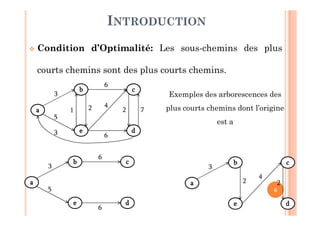

 Condition d’Optimalité: Les sous-chemins des plus
courts chemins sont des plus courts chemins.
INTRODUCTION
Exemples des arborescences des
plus courts chemins dont l’origine
est a
a
b
e
c
d
3
5
3
1 2
6
6
4
72
a
b
e
c
d
3
5
6
6
a
b
e
c
d
3
2
4
2
7

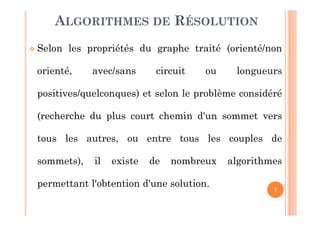

 Selon les propriétés du graphe traité (orienté/non
orienté, avec/sans circuit ou longueurs
positives/quelconques) et selon le problème considéré
(recherche du plus court chemin d'un sommet vers
tous les autres, ou entre tous les couples de
sommets), il existe de nombreux algorithmes
permettant l'obtention d'une solution.
ALGORITHMES DE RÉSOLUTION
8

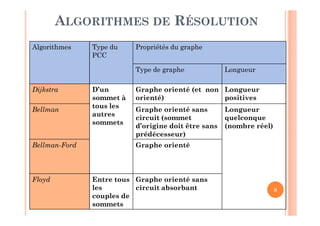

ALGORITHMES DE RÉSOLUTION
Algorithmes Type du
PCC
Propriétés du graphe
Type de graphe Longueur
Dijkstra D’un
sommet à
tous les
autres
sommets
Graphe orienté (et non
orienté)
Longueur
positives
Bellman Graphe orienté sans
circuit (sommet
d’origine doit être sans
prédécesseur)
Longueur
quelconque
(nombre réel)
Bellman-Ford Graphe orienté
Floyd Entre tous
les
couples de
sommets
Graphe orienté sans
circuit absorbant
9

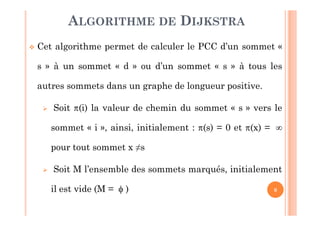

 Cet algorithme permet de calculer le PCC d’un sommet «
s » à un sommet « d » ou d’un sommet « s » à tous les
autres sommets dans un graphe de longueur positive.
 Soit (i) la valeur de chemin du sommet « s » vers le
sommet « i », ainsi, initialement : (s) = 0 et (x) = 
pour tout sommet x ≠s
 Soit M l’ensemble des sommets marqués, initialement
il est vide (M =  )
ALGORITHME DE DIJKSTRA
10

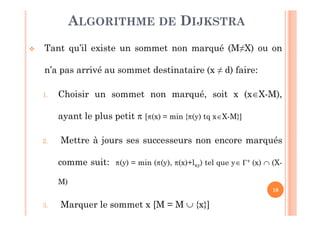

 Tant qu’il existe un sommet non marqué (M≠X) ou on
n’a pas arrivé au sommet destinataire (x ≠ d) faire:
1. Choisir un sommet non marqué, soit x (xX-M),
ayant le plus petit  [(x) = min {(y) tq xX-M}]
2. Mettre à jours ses successeurs non encore marqués
comme suit: (y) = min ((y), (x)+lxy) tel que y+(x)  (X-
M)
3. Marquer le sommet x [M = M  {x}]
ALGORITHME DE DIJKSTRA
11

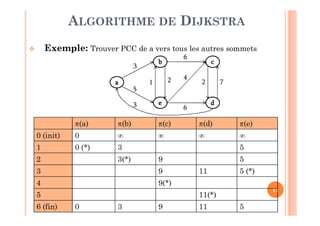

 Exemple: Trouver PCC de a vers tous les autres sommets
ALGORITHME DE DIJKSTRA
(a) (b) (c) (d) (e)
0 (init) 0    
1 0 (*) 3 5
2 3(*) 9 5
3 9 11 5 (*)
4 9(*)
5 11(*)
6 (fin) 0 3 9 11 5
a
b
e
c
d
3
5
3
1 2
6
6
4
72
12

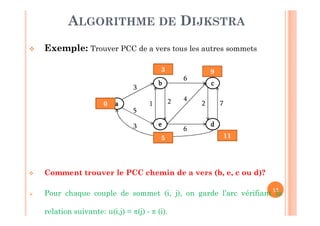

 Exemple: Trouver PCC de a vers tous les autres sommets
 Comment trouver le PCC chemin de a vers (b, e, c ou d)?
 Pour chaque couple de sommet (i, j), on garde l’arc vérifiant la
relation suivante: u(i,j) = (j) -  (i).
ALGORITHME DE DIJKSTRA
a
b
e
c
d
3
5
3
1 2
6
6
4
72
9
0
5
3
11
13

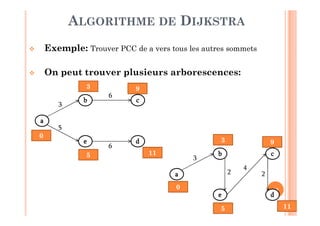

 Exemple: Trouver PCC de a vers tous les autres sommets
 On peut trouver plusieurs arborescences:
ALGORITHME DE DIJKSTRA
a
b
e
c
d
3
5
6
6
9
0
5
3
11
a
b
e
c
d
3
2
4
2
9
0
5
3
11
14
 Cet algorithme permet de calculer le PCC d’un sommet «
s » à un sommet « d » ou d’un sommet « s » à tous les
autres sommets dans un graphe orienté sans circuit de
longueur quelconque.
 Soit (i) la valeur de chemin du sommet sans prédécesseur
« s » vers le sommet « i », ainsi, initialement : (s) = 0
 Soit M l’ensemble des sommets marqués, initialement il
contient « s » (M = {s} )
ALGORITHME DE BELLMAN
15

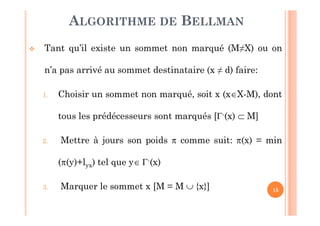

 Tant qu’il existe un sommet non marqué (M≠X) ou on
n’a pas arrivé au sommet destinataire (x ≠ d) faire:
1. Choisir un sommet non marqué, soit x (xX-M), dont
tous les prédécesseurs sont marqués [-(x)  M]
2. Mettre à jours son poids  comme suit: (x) = min
((y)+lyx) tel que y-(x)
3. Marquer le sommet x [M = M  {x}]
ALGORITHME DE BELLMAN
16
 Exemple: Trouver PCC de a vers tous les autres sommets
ALGORITHME DE BELLMAN
(a) (b) (c) (d)
0 (init) 0 (*) - - -
1 2 (*)
2 9(*)
3 4(*)
fin 0 2 9 4
a
c
b
d
10
2
-6
7
3
a
c
b
d
2
-6
7
0 2
9 4
17

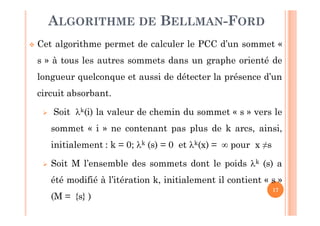

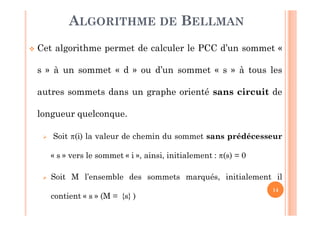

 Cet algorithme permet de calculer le PCC d’un sommet «
s » à tous les autres sommets dans un graphe orienté de
longueur quelconque et aussi de détecter la présence d’un
circuit absorbant.
 Soit k(i) la valeur de chemin du sommet « s » vers le
sommet « i » ne contenant pas plus de k arcs, ainsi,
initialement : k = 0; k (s) = 0 et k(x) =  pour x ≠s
 Soit M l’ensemble des sommets dont le poids k (s) a
été modifié à l’itération k, initialement il contient « s »
(M = {s} )
ALGORITHME DE BELLMAN-FORD
18

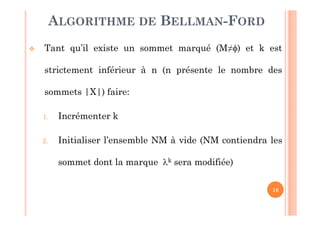

 Tant qu’il existe un sommet marqué (M≠) et k est
strictement inférieur à n (n présente le nombre des
sommets |X|) faire:
1. Incrémenter k
2. Initialiser l’ensemble NM à vide (NM contiendra les
sommet dont la marque k sera modifiée)
ALGORITHME DE BELLMAN-FORD
19

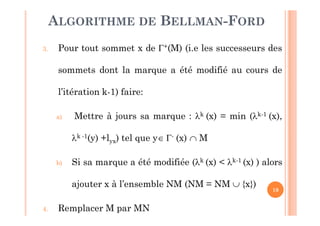

3. Pour tout sommet x de +(M) (i.e les successeurs des
sommets dont la marque a été modifié au cours de
l’itération k-1) faire:
a) Mettre à jours sa marque : k (x) = min (k-1 (x),
k -1(y) +lyx) tel que y-(x)  M
b) Si sa marque a été modifiée (k (x) < k-1 (x) ) alors
ajouter x à l’ensemble NM (NM = NM  {x})
4. Remplacer M par MN
ALGORITHME DE BELLMAN-FORD
20

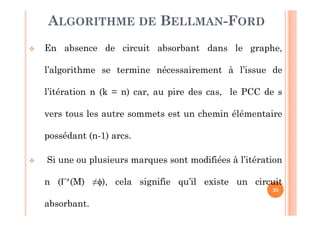

 En absence de circuit absorbant dans le graphe,
l’algorithme se termine nécessairement à l’issue de
l’itération n (k = n) car, au pire des cas, le PCC de s
vers tous les autre sommets est un chemin élémentaire
possédant (n-1) arcs.
 Si une ou plusieurs marques sont modifiées à l’itération
n (+(M) ≠), cela signifie qu’il existe un circuit
absorbant.
ALGORITHME DE BELLMAN-FORD
21

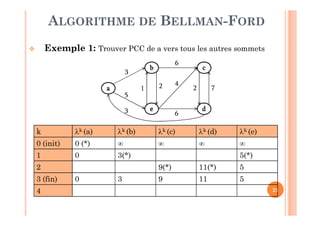

 Exemple 1: Trouver PCC de a vers tous les autres sommets
ALGORITHME DE BELLMAN-FORD
k k (a) k (b) k (c) k (d) k (e)
0 (init) 0 (*)    
1 0 3(*) 5(*)
2 9(*) 11(*) 5
3 (fin) 0 3 9 11 5
4
a
b
e
c
d
3
5
3
1 2
6
6
4
72
22

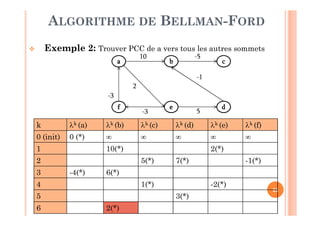

 Exemple 2: Trouver PCC de a vers tous les autres sommets
ALGORITHME DE BELLMAN-FORD
k k (a) k (b) k (c) k (d) k (e) k (f)
0 (init) 0 (*)     
1 10(*) 2(*)
2 5(*) 7(*) -1(*)
3 -4(*) 6(*)
4 1(*) -2(*)
5 3(*)
6 2(*)
a
f
b
e
-3
-3
-1
c
d
5
-510
2
23

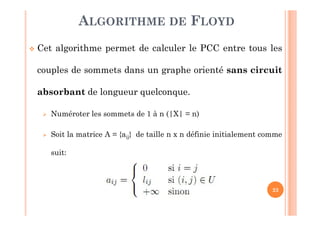

 Cet algorithme permet de calculer le PCC entre tous les
couples de sommets dans un graphe orienté sans circuit
absorbant de longueur quelconque.
 Numéroter les sommets de 1 à n (|X| = n)
 Soit la matrice A = {aij} de taille n x n définie initialement comme
suit:
ALGORITHME DE FLOYD
24
 Cet algorithme permet de calculer le PCC de la façon
suivante:
 A la première itération, on cherche le PCC entre
chaque couple (i, j) passant éventuellement par le
sommet 1 ;
 A l'itération k (avec l > 1), on cherche le PCC entre
chaque couple (i, j) passant par des sommets d'indice
inférieur ou égal à k.
ALGORITHME DE FLOYD
25

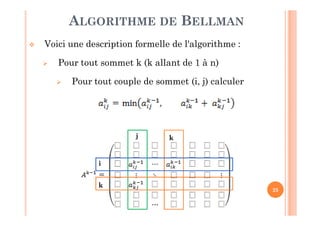

 Voici une description formelle de l'algorithme :
 Pour tout sommet k (k allant de 1 à n)
 Pour tout couple de sommet (i, j) calculer
ALGORITHME DE BELLMAN
j
i
k
k
26

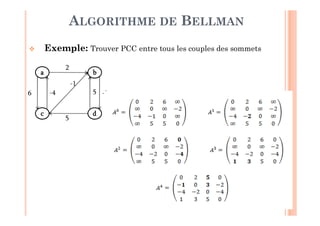

 Exemple: Trouver PCC entre tous les couples des sommets
ALGORITHME DE BELLMAN
a
c
b
d
6
2
5
-1
-2-4 5
SOURCES DE CE COURS
 Lucas Letocart, Cours d’Algorithmique de graphes, Institut Galilée,
Université Paris 13, Disponible sur www-galilee.univ-
paris13.fr/fichiers/Cours_Algo_Graphes.pdf
 Laurent Canet, Algorithmique, graphes et programmation
dynamique, Notes de Cours & Rapport de Travaux Pratiques, 2003
 Aroussi Sana, Notes des Travaux Dirigés de Recherche
Opérationnelle, Ecole nationale Supérieure d’Informatique (ESI),
2013. 27

Contenu connexe

Tendances

PFE en gestion du stock
PFE en gestion du stockPFE en gestion du stock
PFE en gestion du stock
Aboubakr Moubarak

Tableau de bord prospectif
Tableau de bord prospectifTableau de bord prospectif
Tableau de bord prospectif
ABDELDJALIL DERRASCHOUK

Rapport stage pfe
Rapport stage  pfe Rapport stage  pfe
Rapport stage pfe
rimeh moussi

Merise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigésMerise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigésMajid CHADAD

Sujets de pfe pour etudiants en grh
Sujets de  pfe pour etudiants en  grhSujets de  pfe pour etudiants en  grh
Sujets de pfe pour etudiants en grh
ezzeddine mbarek

Rapport (Mémoire de Master) de stage PFE pour l’obtention du Diplôme Nationa...
Rapport (Mémoire de Master) de stage PFE pour  l’obtention du Diplôme Nationa...Rapport (Mémoire de Master) de stage PFE pour  l’obtention du Diplôme Nationa...
Rapport (Mémoire de Master) de stage PFE pour l’obtention du Diplôme Nationa...
Mohamed Amine Mahmoudi

Exercices uml-corrige
Exercices uml-corrigeExercices uml-corrige
Exercices uml-corrige
AmineMouhout1

Méthode pert
Méthode pertMéthode pert
Méthode pert
Kevin Ratsimbazafy

Théorie de graphe
Théorie de grapheThéorie de graphe
Théorie de graphe
TECOS

Présentation Projet de fin d'études
Présentation Projet de fin d'étudesPrésentation Projet de fin d'études
Présentation Projet de fin d'études
Salah Eddine BENTALBA (+15K Connections)

21.la gestion de la production
21.la gestion de la production21.la gestion de la production
21.la gestion de la productionOULAAJEB YOUSSEF

Rapport pfe v1
Rapport pfe v1Rapport pfe v1
Rapport pfe v1
Mina Riyahi

Gestion de projet
Gestion de projetGestion de projet
Gestion de projet
Pascal Thery Formations

Gestion de projet
Gestion de projetGestion de projet
Gestion de projet
Echecs et Stratégie

Module rh de l'ERP Odoo (ex OpenERP)
Module rh de l'ERP Odoo (ex OpenERP)Module rh de l'ERP Odoo (ex OpenERP)
Module rh de l'ERP Odoo (ex OpenERP)
Hassan WAHSISS

Rapport de stage PFE - Mémoire master: Développement d'une application Android
Rapport de stage PFE - Mémoire master: Développement d'une application AndroidRapport de stage PFE - Mémoire master: Développement d'une application Android
Rapport de stage PFE - Mémoire master: Développement d'une application Android
BadrElattaoui

Gestion des ressources humaines dans l’entreprise
Gestion des ressources humaines dans l’entrepriseGestion des ressources humaines dans l’entreprise
Gestion des ressources humaines dans l’entreprise
Herman KOALA

Plan d'affaires
Plan d'affairesPlan d'affaires
Plan d'affaires
Cyrille Morel

Présentation projet de fin d'étude
Présentation projet de fin d'étudePrésentation projet de fin d'étude
Présentation projet de fin d'étude
Donia Hammami


Tendances (20)

PFE en gestion du stock
PFE en gestion du stockPFE en gestion du stock
PFE en gestion du stock

Tableau de bord prospectif
Tableau de bord prospectifTableau de bord prospectif
Tableau de bord prospectif

Rapport stage pfe
Rapport stage  pfe Rapport stage  pfe
Rapport stage pfe

Merise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigésMerise+ +exercices+mcd+-+corrigés
Merise+ +exercices+mcd+-+corrigés

Sujets de pfe pour etudiants en grh
Sujets de  pfe pour etudiants en  grhSujets de  pfe pour etudiants en  grh
Sujets de pfe pour etudiants en grh

Rapport (Mémoire de Master) de stage PFE pour l’obtention du Diplôme Nationa...
Rapport (Mémoire de Master) de stage PFE pour  l’obtention du Diplôme Nationa...Rapport (Mémoire de Master) de stage PFE pour  l’obtention du Diplôme Nationa...
Rapport (Mémoire de Master) de stage PFE pour l’obtention du Diplôme Nationa...

Exercices uml-corrige
Exercices uml-corrigeExercices uml-corrige
Exercices uml-corrige

Méthode pert
Méthode pertMéthode pert
Méthode pert

Théorie de graphe
Théorie de grapheThéorie de graphe
Théorie de graphe

Présentation Projet de fin d'études
Présentation Projet de fin d'étudesPrésentation Projet de fin d'études
Présentation Projet de fin d'études

Qualite qqoqccp
Qualite qqoqccpQualite qqoqccp
Qualite qqoqccp

21.la gestion de la production
21.la gestion de la production21.la gestion de la production
21.la gestion de la production

Rapport pfe v1
Rapport pfe v1Rapport pfe v1
Rapport pfe v1

Gestion de projet
Gestion de projetGestion de projet
Gestion de projet

Gestion de projet
Gestion de projetGestion de projet
Gestion de projet

Module rh de l'ERP Odoo (ex OpenERP)
Module rh de l'ERP Odoo (ex OpenERP)Module rh de l'ERP Odoo (ex OpenERP)
Module rh de l'ERP Odoo (ex OpenERP)

Rapport de stage PFE - Mémoire master: Développement d'une application Android
Rapport de stage PFE - Mémoire master: Développement d'une application AndroidRapport de stage PFE - Mémoire master: Développement d'une application Android
Rapport de stage PFE - Mémoire master: Développement d'une application Android

Gestion des ressources humaines dans l’entreprise
Gestion des ressources humaines dans l’entrepriseGestion des ressources humaines dans l’entreprise
Gestion des ressources humaines dans l’entreprise

Plan d'affaires
Plan d'affairesPlan d'affaires
Plan d'affaires

Présentation projet de fin d'étude
Présentation projet de fin d'étudePrésentation projet de fin d'étude
Présentation projet de fin d'étude


En vedette

Chapitre 3 NP-complétude
Chapitre 3 NP-complétudeChapitre 3 NP-complétude
Chapitre 3 NP-complétude
Sana Aroussi

Chapitre v algorithmes gloutons
Chapitre v algorithmes gloutonsChapitre v algorithmes gloutons
Chapitre v algorithmes gloutonsSana Aroussi

Chapitre 2 le recuit simulé
Chapitre 2 le recuit simuléChapitre 2 le recuit simulé
Chapitre 2 le recuit simuléAchraf Manaa

Intelligence Artificielle - Algorithmes de recherche
Intelligence Artificielle - Algorithmes de rechercheIntelligence Artificielle - Algorithmes de recherche
Intelligence Artificielle - Algorithmes de recherche
Mohamed Heny SELMI

Chapitre 6 hachage statique
Chapitre 6 hachage statiqueChapitre 6 hachage statique
Chapitre 6 hachage statique
Sana Aroussi

Chapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régnerChapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régnerSana Aroussi

Chapitre ii complexité et optimalité
Chapitre ii complexité et optimalitéChapitre ii complexité et optimalité
Chapitre ii complexité et optimalitéSana Aroussi

Chapitre 1 arbres de recherche
Chapitre 1 arbres de rechercheChapitre 1 arbres de recherche
Chapitre 1 arbres de recherche
Sana Aroussi

La complexité des algorithmes récursives Géométrie algorithmique
La complexité des algorithmes récursivesGéométrie algorithmiqueLa complexité des algorithmes récursivesGéométrie algorithmique
La complexité des algorithmes récursives Géométrie algorithmique
Hajer Trabelsi

7exercices loi-normale-et-corriges-www.coursdefsjes.com
7exercices loi-normale-et-corriges-www.coursdefsjes.com7exercices loi-normale-et-corriges-www.coursdefsjes.com
7exercices loi-normale-et-corriges-www.coursdefsjes.com
rachoo10

Algorithmique
AlgorithmiqueAlgorithmique
Algorithmique
ABID Mehdi

Algorithmique et programmation michael griffith
Algorithmique et programmation michael griffithAlgorithmique et programmation michael griffith
Algorithmique et programmation michael griffith
Bernhard Ndale

Le cryptage et le décryptage
Le cryptage et le décryptageLe cryptage et le décryptage
Le cryptage et le décryptage
SKYWARE COMPAGNY

Les homophones grammaticaux
Les homophones grammaticauxLes homophones grammaticaux
Les homophones grammaticaux
zeinabdibhammoud

Intelligence somatique pour coachs et facilitateurs - Fiche pédagogique
Intelligence somatique pour coachs et facilitateurs - Fiche pédagogiqueIntelligence somatique pour coachs et facilitateurs - Fiche pédagogique
Intelligence somatique pour coachs et facilitateurs - Fiche pédagogique
Maud RABER

cours de complexité algorithmique
cours de complexité algorithmiquecours de complexité algorithmique
cours de complexité algorithmique
Atef MASMOUDI

Algorithmique au cycle 3
Algorithmique au cycle 3Algorithmique au cycle 3
Algorithmique au cycle 3
eduscol

Exercices triphase
Exercices triphaseExercices triphase
Exercices triphase
MOUHSSINE BEN HAMMOU

Algorithme DPLL
Algorithme DPLLAlgorithme DPLL
Algorithme DPLL
Elhem Sassi


En vedette (20)

Chapitre 3 NP-complétude
Chapitre 3 NP-complétudeChapitre 3 NP-complétude
Chapitre 3 NP-complétude

Chapitre v algorithmes gloutons
Chapitre v algorithmes gloutonsChapitre v algorithmes gloutons
Chapitre v algorithmes gloutons

Chapitre 2 le recuit simulé
Chapitre 2 le recuit simuléChapitre 2 le recuit simulé
Chapitre 2 le recuit simulé

Intelligence Artificielle - Algorithmes de recherche
Intelligence Artificielle - Algorithmes de rechercheIntelligence Artificielle - Algorithmes de recherche
Intelligence Artificielle - Algorithmes de recherche

Chapitre 6 hachage statique
Chapitre 6 hachage statiqueChapitre 6 hachage statique
Chapitre 6 hachage statique

Chapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régnerChapitre iii récursivité et paradigme diviser pour régner
Chapitre iii récursivité et paradigme diviser pour régner

Chapitre ii complexité et optimalité
Chapitre ii complexité et optimalitéChapitre ii complexité et optimalité
Chapitre ii complexité et optimalité

Chapitre 1 arbres de recherche
Chapitre 1 arbres de rechercheChapitre 1 arbres de recherche
Chapitre 1 arbres de recherche

19
1919
19

La complexité des algorithmes récursives Géométrie algorithmique
La complexité des algorithmes récursivesGéométrie algorithmiqueLa complexité des algorithmes récursivesGéométrie algorithmique
La complexité des algorithmes récursives Géométrie algorithmique

7exercices loi-normale-et-corriges-www.coursdefsjes.com
7exercices loi-normale-et-corriges-www.coursdefsjes.com7exercices loi-normale-et-corriges-www.coursdefsjes.com
7exercices loi-normale-et-corriges-www.coursdefsjes.com

Algorithmique
AlgorithmiqueAlgorithmique
Algorithmique

Algorithmique et programmation michael griffith
Algorithmique et programmation michael griffithAlgorithmique et programmation michael griffith
Algorithmique et programmation michael griffith

Le cryptage et le décryptage
Le cryptage et le décryptageLe cryptage et le décryptage
Le cryptage et le décryptage

Les homophones grammaticaux
Les homophones grammaticauxLes homophones grammaticaux
Les homophones grammaticaux

Intelligence somatique pour coachs et facilitateurs - Fiche pédagogique
Intelligence somatique pour coachs et facilitateurs - Fiche pédagogiqueIntelligence somatique pour coachs et facilitateurs - Fiche pédagogique
Intelligence somatique pour coachs et facilitateurs - Fiche pédagogique

cours de complexité algorithmique
cours de complexité algorithmiquecours de complexité algorithmique
cours de complexité algorithmique

Algorithmique au cycle 3
Algorithmique au cycle 3Algorithmique au cycle 3
Algorithmique au cycle 3

Exercices triphase
Exercices triphaseExercices triphase
Exercices triphase

Algorithme DPLL
Algorithme DPLLAlgorithme DPLL
Algorithme DPLL


Similaire à Chapitre 2 problème de plus court chemin

Algorithmique seconde (corrigés et commentaires)
Algorithmique seconde (corrigés et commentaires)Algorithmique seconde (corrigés et commentaires)
Algorithmique seconde (corrigés et commentaires)DriNox NordisTe

cryptographie.pptx
cryptographie.pptxcryptographie.pptx
cryptographie.pptx
fokam2

Rapport - Partie th‚orique
Rapport - Partie th‚oriqueRapport - Partie th‚orique
Rapport - Partie th‚oriqueBelkacem KAID

Un algorithme de chiffrement a flot base sur le probleme des 3 corps.
Un algorithme de chiffrement a flot base sur le probleme des 3 corps.Un algorithme de chiffrement a flot base sur le probleme des 3 corps.
Un algorithme de chiffrement a flot base sur le probleme des 3 corps.Samir Crypticus

Algo_avance_et_complexite.pdf
Algo_avance_et_complexite.pdfAlgo_avance_et_complexite.pdf
Algo_avance_et_complexite.pdf
cheblatouati1

Td logique
Td logiqueTd logique
Inf_theory_lect4.pdf
Inf_theory_lect4.pdfInf_theory_lect4.pdf
Inf_theory_lect4.pdf
kohay75604

Projet Méthodes Numériques
Projet  Méthodes Numériques Projet  Méthodes Numériques
Projet Méthodes Numériques
Ramin Samadi

Chapitre 3: Problèmes de cheminement dans le routage
Chapitre 3: Problèmes de cheminement dans le routageChapitre 3: Problèmes de cheminement dans le routage
Chapitre 3: Problèmes de cheminement dans le routage
AlexDane1

124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011
sunprass

Matlab Travaux Pratique
Matlab Travaux Pratique Matlab Travaux Pratique
Matlab Travaux Pratique
Smee Kaem Chann

LES ALGORITHMES D’APPROXIMATION
LES ALGORITHMES D’APPROXIMATIONLES ALGORITHMES D’APPROXIMATION
LES ALGORITHMES D’APPROXIMATIONborhen boukthir

csp_sir_C1_4.pptx
csp_sir_C1_4.pptxcsp_sir_C1_4.pptx
csp_sir_C1_4.pptx
Alkalimatayiba

Cours de procédés topo
Cours de procédés topo Cours de procédés topo
Cours de procédés topo
GENICIMO

Tp3 matlab
Tp3 matlabTp3 matlab
Tp3 matlab
Wajdi Ben Helal

Analyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami
Analyse des chaînes ADN par l'algorithme de Cocke-Younger-KasamiAnalyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami
Analyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami
Loghin Dumitru


Similaire à Chapitre 2 problème de plus court chemin (20)

Algorithmique seconde (corrigés et commentaires)
Algorithmique seconde (corrigés et commentaires)Algorithmique seconde (corrigés et commentaires)
Algorithmique seconde (corrigés et commentaires)

Video
VideoVideo
Video

cryptographie.pptx
cryptographie.pptxcryptographie.pptx
cryptographie.pptx

Rapport - Partie th‚orique
Rapport - Partie th‚oriqueRapport - Partie th‚orique
Rapport - Partie th‚orique

Un algorithme de chiffrement a flot base sur le probleme des 3 corps.
Un algorithme de chiffrement a flot base sur le probleme des 3 corps.Un algorithme de chiffrement a flot base sur le probleme des 3 corps.
Un algorithme de chiffrement a flot base sur le probleme des 3 corps.

Algo_avance_et_complexite.pdf
Algo_avance_et_complexite.pdfAlgo_avance_et_complexite.pdf
Algo_avance_et_complexite.pdf

Td logique
Td logiqueTd logique
Td logique

Chapitre2 1 c
Chapitre2 1 cChapitre2 1 c
Chapitre2 1 c

Inf_theory_lect4.pdf
Inf_theory_lect4.pdfInf_theory_lect4.pdf
Inf_theory_lect4.pdf

Projet Méthodes Numériques
Projet  Méthodes Numériques Projet  Méthodes Numériques
Projet Méthodes Numériques

Chapitre 3: Problèmes de cheminement dans le routage
Chapitre 3: Problèmes de cheminement dans le routageChapitre 3: Problèmes de cheminement dans le routage
Chapitre 3: Problèmes de cheminement dans le routage

Serie2
Serie2Serie2
Serie2

124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011124776153 td-automatique-1 a-jmd-2011
124776153 td-automatique-1 a-jmd-2011

Matlab Travaux Pratique
Matlab Travaux Pratique Matlab Travaux Pratique
Matlab Travaux Pratique

Rapport MOGPL
Rapport MOGPLRapport MOGPL
Rapport MOGPL

LES ALGORITHMES D’APPROXIMATION
LES ALGORITHMES D’APPROXIMATIONLES ALGORITHMES D’APPROXIMATION
LES ALGORITHMES D’APPROXIMATION

csp_sir_C1_4.pptx
csp_sir_C1_4.pptxcsp_sir_C1_4.pptx
csp_sir_C1_4.pptx

Cours de procédés topo
Cours de procédés topo Cours de procédés topo
Cours de procédés topo

Tp3 matlab
Tp3 matlabTp3 matlab
Tp3 matlab

Analyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami
Analyse des chaînes ADN par l'algorithme de Cocke-Younger-KasamiAnalyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami
Analyse des chaînes ADN par l'algorithme de Cocke-Younger-Kasami


Plus de Sana Aroussi

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel
Sana Aroussi

Gestion des threads
Gestion des threadsGestion des threads
Gestion des threads
Sana Aroussi

Chapitre 1 arbres de recherche
Chapitre 1 arbres de rechercheChapitre 1 arbres de recherche
Chapitre 1 arbres de recherche
Sana Aroussi

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel
Sana Aroussi

Chapitre 4 récursivité
Chapitre 4 récursivitéChapitre 4 récursivité
Chapitre 4 récursivité
Sana Aroussi

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel
Sana Aroussi

Chapitre 5 arbres binaires
Chapitre 5 arbres binairesChapitre 5 arbres binaires
Chapitre 5 arbres binaires
Sana Aroussi

Chapitre 5 structures hierarchiques (arbres)
Chapitre 5 structures hierarchiques (arbres)Chapitre 5 structures hierarchiques (arbres)
Chapitre 5 structures hierarchiques (arbres)
Sana Aroussi

Chapitre 3 structures séquentielles
Chapitre 3 structures séquentiellesChapitre 3 structures séquentielles
Chapitre 3 structures séquentielles
Sana Aroussi

Chapitre 2 complexité
Chapitre 2 complexitéChapitre 2 complexité
Chapitre 2 complexité
Sana Aroussi

Chapitre 1 rappel
Chapitre 1   rappelChapitre 1   rappel
Chapitre 1 rappel
Sana Aroussi

Chapitre iv entrées sorties et bus
Chapitre iv entrées sorties et busChapitre iv entrées sorties et bus
Chapitre iv entrées sorties et busSana Aroussi

Chapitre iii interruptions
Chapitre iii interruptionsChapitre iii interruptions
Chapitre iii interruptionsSana Aroussi

Chapitre ii mémoires
Chapitre ii mémoiresChapitre ii mémoires
Chapitre ii mémoiresSana Aroussi

Chapitre i architectures des processeurs récents
Chapitre i architectures des processeurs récentsChapitre i architectures des processeurs récents
Chapitre i architectures des processeurs récentsSana Aroussi

Chapitre vi np complétude
Chapitre vi np complétudeChapitre vi np complétude
Chapitre vi np complétudeSana Aroussi

Chapitre iv algorithmes de tri
Chapitre iv algorithmes de triChapitre iv algorithmes de tri
Chapitre iv algorithmes de triSana Aroussi

Chapitre i introduction et motivations
Chapitre i introduction et motivationsChapitre i introduction et motivations
Chapitre i introduction et motivationsSana Aroussi

Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86Sana Aroussi

Chapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeursChapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeursSana Aroussi


Plus de Sana Aroussi (20)

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel

Gestion des threads
Gestion des threadsGestion des threads
Gestion des threads

Chapitre 1 arbres de recherche
Chapitre 1 arbres de rechercheChapitre 1 arbres de recherche
Chapitre 1 arbres de recherche

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel

Chapitre 4 récursivité
Chapitre 4 récursivitéChapitre 4 récursivité
Chapitre 4 récursivité

Chapitre 1 rappel
Chapitre 1 rappelChapitre 1 rappel
Chapitre 1 rappel

Chapitre 5 arbres binaires
Chapitre 5 arbres binairesChapitre 5 arbres binaires
Chapitre 5 arbres binaires

Chapitre 5 structures hierarchiques (arbres)
Chapitre 5 structures hierarchiques (arbres)Chapitre 5 structures hierarchiques (arbres)
Chapitre 5 structures hierarchiques (arbres)

Chapitre 3 structures séquentielles
Chapitre 3 structures séquentiellesChapitre 3 structures séquentielles
Chapitre 3 structures séquentielles

Chapitre 2 complexité
Chapitre 2 complexitéChapitre 2 complexité
Chapitre 2 complexité

Chapitre 1 rappel
Chapitre 1   rappelChapitre 1   rappel
Chapitre 1 rappel

Chapitre iv entrées sorties et bus
Chapitre iv entrées sorties et busChapitre iv entrées sorties et bus
Chapitre iv entrées sorties et bus

Chapitre iii interruptions
Chapitre iii interruptionsChapitre iii interruptions
Chapitre iii interruptions

Chapitre ii mémoires
Chapitre ii mémoiresChapitre ii mémoires
Chapitre ii mémoires

Chapitre i architectures des processeurs récents
Chapitre i architectures des processeurs récentsChapitre i architectures des processeurs récents
Chapitre i architectures des processeurs récents

Chapitre vi np complétude
Chapitre vi np complétudeChapitre vi np complétude
Chapitre vi np complétude

Chapitre iv algorithmes de tri
Chapitre iv algorithmes de triChapitre iv algorithmes de tri
Chapitre iv algorithmes de tri

Chapitre i introduction et motivations
Chapitre i introduction et motivationsChapitre i introduction et motivations
Chapitre i introduction et motivations

Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86Chapitre iii processeur intel 80x86
Chapitre iii processeur intel 80x86

Chapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeursChapitre ii architecture interne des processeurs
Chapitre ii architecture interne des processeurs


Dernier

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
cristionobedi

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx
Txaruka

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf
WarlockeTamagafk

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx
caggoune66

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024
Friends of African Village Libraries

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
M2i Formation

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
BenotGeorges3

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx
Txaruka

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Oscar Smith

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
mrelmejri

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx
Txaruka

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025
Billy DEYLORD


Dernier (13)

Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...
Formation Intelligence Artificielle pour dirigeants- IT6-DIGITALIX 24_opt OK_...

Iris van Herpen. pptx
Iris            van        Herpen.     pptxIris            van        Herpen.     pptx
Iris van Herpen. pptx

Edito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdfEdito-B1-francais Manuel to learning.pdf
Edito-B1-francais Manuel to learning.pdf

Procédure consignation Lock Out Tag Out.pptx
Procédure consignation  Lock Out Tag Out.pptxProcédure consignation  Lock Out Tag Out.pptx
Procédure consignation Lock Out Tag Out.pptx

Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024Burkina Faso library newsletter May 2024
Burkina Faso library newsletter May 2024

Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...
Formation M2i - Onboarding réussi - les clés pour intégrer efficacement vos n...

Iris van Herpen. pptx
Iris         van        Herpen.      pptxIris         van        Herpen.      pptx
Iris van Herpen. pptx

Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24Newsletter SPW Agriculture en province du Luxembourg du 12-06-24
Newsletter SPW Agriculture en province du Luxembourg du 12-06-24

Iris et les hommes.pptx
Iris      et         les      hommes.pptxIris      et         les      hommes.pptx
Iris et les hommes.pptx

Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La JeunesseConseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse
Conseils pour Les Jeunes | Conseils de La Vie| Conseil de La Jeunesse

Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...
Impact des Critères Environnementaux, Sociaux et de Gouvernance (ESG) sur les...

Iris van Herpen. pptx
Iris         van         Herpen.      pptxIris         van         Herpen.      pptx
Iris van Herpen. pptx

Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025Cycle de Formation Théâtrale 2024 / 2025
Cycle de Formation Théâtrale 2024 / 2025


Chapitre 2 problème de plus court chemin

  • 1. CHAPITRE II: PROBLÈME DU PLUS COURT CHEMIN Université Blida 1 Faculté des Sciences Département d’Informatique Master GSI (Génie des Systèmes Informatiques) Semestre 1 Mme AROUSSI 2015-2016 Disponible sur https://sites.google.com/a/esi.dz/s-aroussi/
  • 2.  Introduction  Définition  Conditions (Optimalité/ Nécessaire)  Algorithmes de Résolution  Algorithme de DIJKSTRA  Algorithme de BELLMAN  Algorithme de BELLMAN-FORD  Algorithme de FLOYD 2 PLAN DU CHAPITRE II
  • 3. 3  Le problème du Plus Court Chemin (PCC) compte parmi les problèmes le plus classiques de la théorie des graphes et les plus importants dans leurs applications (les problèmes d'optimisation de réseaux routiers ou télécommunications, les problèmes de tournées, ….) INTRODUCTION
  • 4. 4  Ce problème du Plus Court Chemin (PCC) peut être posé de la façon suivante:  Etant donné un graphe orienté valué G (X,U,L), on associe à chaque arc u(i,j) un nombre réel l(u) ou lij, appelé la longueur ou le poids de l’arc, le PCC entre deux sommets s (source ou origine) et d (destination) du graphe consiste à déterminer, parmi tous les chemins allant de s à d, un chemin, noté u*, dont la longueur totale l(u*) = soit minimale DÉFINITION
  • 5. 5  Condition Nécessaire: Le problème du plus court chemin a une solution si et seulement s’il n'existe pas dans le graphe de circuit de longueur strictement négative pouvant être atteint à partir de l’origine (s).  Un circuit négatif est appelé circuit absorbant INTRODUCTION a f b e -3 -3 -1 c d 5 -510 2
  • 6. 6  Condition d’Optimalité: Les sous-chemins des plus courts chemins sont des plus courts chemins. INTRODUCTION Exemples des arborescences des plus courts chemins dont l’origine est a a b e c d 3 5 3 1 2 6 6 4 72 a b e c d 3 5 6 6 a b e c d 3 2 4 2
  • 7. 7  Selon les propriétés du graphe traité (orienté/non orienté, avec/sans circuit ou longueurs positives/quelconques) et selon le problème considéré (recherche du plus court chemin d'un sommet vers tous les autres, ou entre tous les couples de sommets), il existe de nombreux algorithmes permettant l'obtention d'une solution. ALGORITHMES DE RÉSOLUTION
  • 8. 8 ALGORITHMES DE RÉSOLUTION Algorithmes Type du PCC Propriétés du graphe Type de graphe Longueur Dijkstra D’un sommet à tous les autres sommets Graphe orienté (et non orienté) Longueur positives Bellman Graphe orienté sans circuit (sommet d’origine doit être sans prédécesseur) Longueur quelconque (nombre réel) Bellman-Ford Graphe orienté Floyd Entre tous les couples de sommets Graphe orienté sans circuit absorbant
  • 9. 9  Cet algorithme permet de calculer le PCC d’un sommet « s » à un sommet « d » ou d’un sommet « s » à tous les autres sommets dans un graphe de longueur positive.  Soit (i) la valeur de chemin du sommet « s » vers le sommet « i », ainsi, initialement : (s) = 0 et (x) =  pour tout sommet x ≠s  Soit M l’ensemble des sommets marqués, initialement il est vide (M =  ) ALGORITHME DE DIJKSTRA
  • 10. 10  Tant qu’il existe un sommet non marqué (M≠X) ou on n’a pas arrivé au sommet destinataire (x ≠ d) faire: 1. Choisir un sommet non marqué, soit x (xX-M), ayant le plus petit  [(x) = min {(y) tq xX-M}] 2. Mettre à jours ses successeurs non encore marqués comme suit: (y) = min ((y), (x)+lxy) tel que y+(x)  (X- M) 3. Marquer le sommet x [M = M  {x}] ALGORITHME DE DIJKSTRA
  • 11. 11  Exemple: Trouver PCC de a vers tous les autres sommets ALGORITHME DE DIJKSTRA (a) (b) (c) (d) (e) 0 (init) 0     1 0 (*) 3 5 2 3(*) 9 5 3 9 11 5 (*) 4 9(*) 5 11(*) 6 (fin) 0 3 9 11 5 a b e c d 3 5 3 1 2 6 6 4 72
  • 12. 12  Exemple: Trouver PCC de a vers tous les autres sommets  Comment trouver le PCC chemin de a vers (b, e, c ou d)?  Pour chaque couple de sommet (i, j), on garde l’arc vérifiant la relation suivante: u(i,j) = (j) -  (i). ALGORITHME DE DIJKSTRA a b e c d 3 5 3 1 2 6 6 4 72 9 0 5 3 11
  • 13. 13  Exemple: Trouver PCC de a vers tous les autres sommets  On peut trouver plusieurs arborescences: ALGORITHME DE DIJKSTRA a b e c d 3 5 6 6 9 0 5 3 11 a b e c d 3 2 4 2 9 0 5 3 11
  • 14. 14  Cet algorithme permet de calculer le PCC d’un sommet « s » à un sommet « d » ou d’un sommet « s » à tous les autres sommets dans un graphe orienté sans circuit de longueur quelconque.  Soit (i) la valeur de chemin du sommet sans prédécesseur « s » vers le sommet « i », ainsi, initialement : (s) = 0  Soit M l’ensemble des sommets marqués, initialement il contient « s » (M = {s} ) ALGORITHME DE BELLMAN
  • 15. 15  Tant qu’il existe un sommet non marqué (M≠X) ou on n’a pas arrivé au sommet destinataire (x ≠ d) faire: 1. Choisir un sommet non marqué, soit x (xX-M), dont tous les prédécesseurs sont marqués [-(x)  M] 2. Mettre à jours son poids  comme suit: (x) = min ((y)+lyx) tel que y-(x) 3. Marquer le sommet x [M = M  {x}] ALGORITHME DE BELLMAN
  • 16. 16  Exemple: Trouver PCC de a vers tous les autres sommets ALGORITHME DE BELLMAN (a) (b) (c) (d) 0 (init) 0 (*) - - - 1 2 (*) 2 9(*) 3 4(*) fin 0 2 9 4 a c b d 10 2 -6 7 3 a c b d 2 -6 7 0 2 9 4
  • 17. 17  Cet algorithme permet de calculer le PCC d’un sommet « s » à tous les autres sommets dans un graphe orienté de longueur quelconque et aussi de détecter la présence d’un circuit absorbant.  Soit k(i) la valeur de chemin du sommet « s » vers le sommet « i » ne contenant pas plus de k arcs, ainsi, initialement : k = 0; k (s) = 0 et k(x) =  pour x ≠s  Soit M l’ensemble des sommets dont le poids k (s) a été modifié à l’itération k, initialement il contient « s » (M = {s} ) ALGORITHME DE BELLMAN-FORD
  • 18. 18  Tant qu’il existe un sommet marqué (M≠) et k est strictement inférieur à n (n présente le nombre des sommets |X|) faire: 1. Incrémenter k 2. Initialiser l’ensemble NM à vide (NM contiendra les sommet dont la marque k sera modifiée) ALGORITHME DE BELLMAN-FORD
  • 19. 19 3. Pour tout sommet x de +(M) (i.e les successeurs des sommets dont la marque a été modifié au cours de l’itération k-1) faire: a) Mettre à jours sa marque : k (x) = min (k-1 (x), k -1(y) +lyx) tel que y-(x)  M b) Si sa marque a été modifiée (k (x) < k-1 (x) ) alors ajouter x à l’ensemble NM (NM = NM  {x}) 4. Remplacer M par MN ALGORITHME DE BELLMAN-FORD
  • 20. 20  En absence de circuit absorbant dans le graphe, l’algorithme se termine nécessairement à l’issue de l’itération n (k = n) car, au pire des cas, le PCC de s vers tous les autre sommets est un chemin élémentaire possédant (n-1) arcs.  Si une ou plusieurs marques sont modifiées à l’itération n (+(M) ≠), cela signifie qu’il existe un circuit absorbant. ALGORITHME DE BELLMAN-FORD
  • 21. 21  Exemple 1: Trouver PCC de a vers tous les autres sommets ALGORITHME DE BELLMAN-FORD k k (a) k (b) k (c) k (d) k (e) 0 (init) 0 (*)     1 0 3(*) 5(*) 2 9(*) 11(*) 5 3 (fin) 0 3 9 11 5 4 a b e c d 3 5 3 1 2 6 6 4 72
  • 22. 22  Exemple 2: Trouver PCC de a vers tous les autres sommets ALGORITHME DE BELLMAN-FORD k k (a) k (b) k (c) k (d) k (e) k (f) 0 (init) 0 (*)      1 10(*) 2(*) 2 5(*) 7(*) -1(*) 3 -4(*) 6(*) 4 1(*) -2(*) 5 3(*) 6 2(*) a f b e -3 -3 -1 c d 5 -510 2
  • 23. 23  Cet algorithme permet de calculer le PCC entre tous les couples de sommets dans un graphe orienté sans circuit absorbant de longueur quelconque.  Numéroter les sommets de 1 à n (|X| = n)  Soit la matrice A = {aij} de taille n x n définie initialement comme suit: ALGORITHME DE FLOYD
  • 24. 24  Cet algorithme permet de calculer le PCC de la façon suivante:  A la première itération, on cherche le PCC entre chaque couple (i, j) passant éventuellement par le sommet 1 ;  A l'itération k (avec l > 1), on cherche le PCC entre chaque couple (i, j) passant par des sommets d'indice inférieur ou égal à k. ALGORITHME DE FLOYD
  • 25. 25  Voici une description formelle de l'algorithme :  Pour tout sommet k (k allant de 1 à n)  Pour tout couple de sommet (i, j) calculer ALGORITHME DE BELLMAN j i k k
  • 26. 26  Exemple: Trouver PCC entre tous les couples des sommets ALGORITHME DE BELLMAN a c b d 6 2 5 -1 -2-4 5
  • 27. SOURCES DE CE COURS  Lucas Letocart, Cours d’Algorithmique de graphes, Institut Galilée, Université Paris 13, Disponible sur www-galilee.univ- paris13.fr/fichiers/Cours_Algo_Graphes.pdf  Laurent Canet, Algorithmique, graphes et programmation dynamique, Notes de Cours & Rapport de Travaux Pratiques, 2003  Aroussi Sana, Notes des Travaux Dirigés de Recherche Opérationnelle, Ecole nationale Supérieure d’Informatique (ESI), 2013. 27
