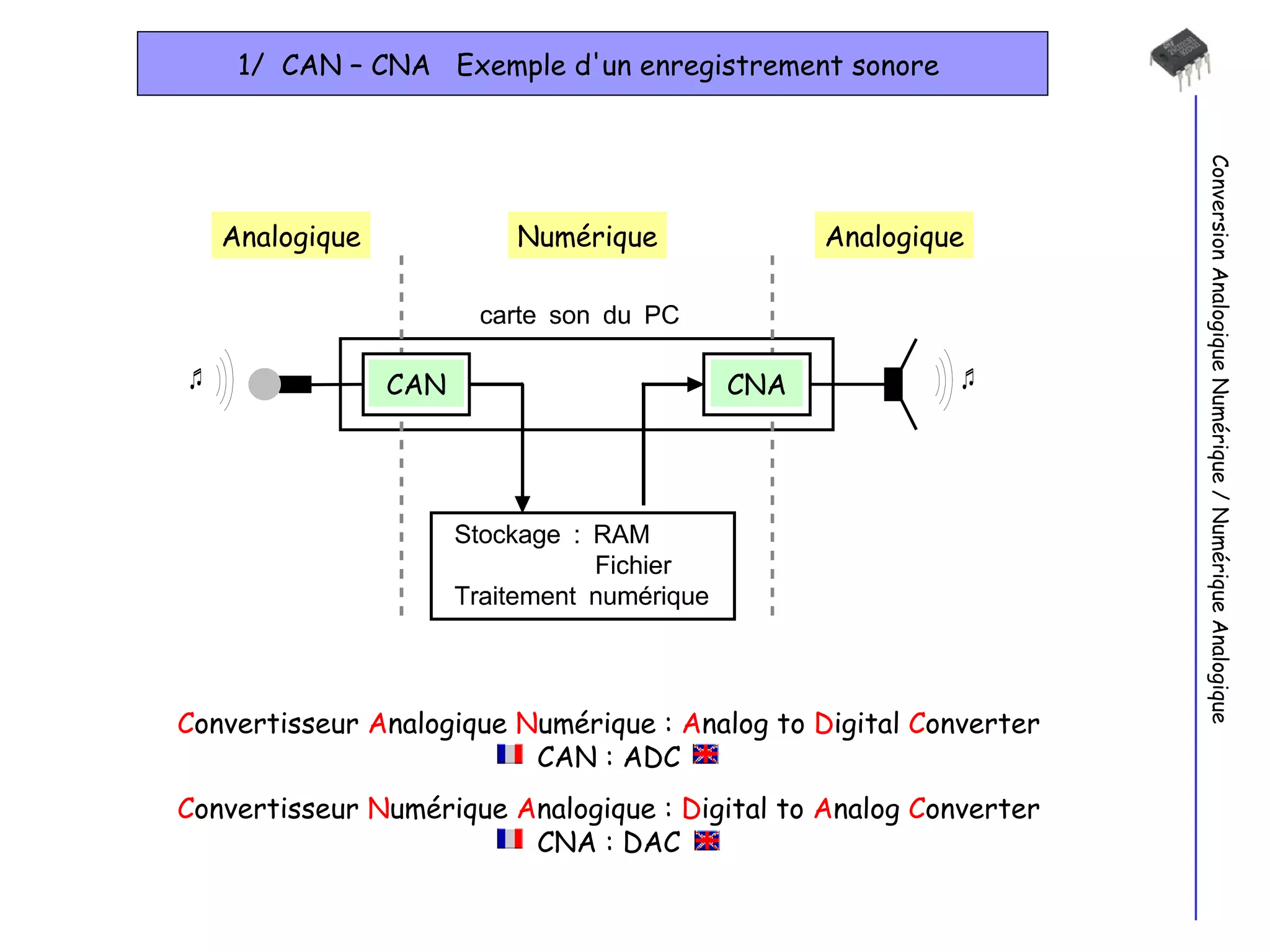

1/  CAN – CNA  Exemple d'un enregistrement sonore  Conversion Analogique Numérique / Numérique Analogique Analogique Numérique Analogique CAN CNA C onvertisseur  A nalogique  N umérique :  A nalog to  D igital  C onverter CAN : ADC C onvertisseur  N umérique  A nalogique :  D igital to  A nalog  C onverter CNA : DAC

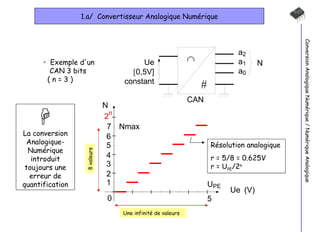

1.a/  Convertisseur Analogique Numérique Conversion Analogique Numérique / Numérique Analogique Exemple d'un    CAN 3 bits   ( n = 3 ) Résolution analogique r = 5/8 = 0.625V r = U PE /2 n  La conversion Analogique-Numérique introduit toujours une erreur de quantification Une infinité de valeurs 8 valeurs
1.b/  Erreur de quantification Conversion Analogique Numérique / Numérique Analogique Résolution analogique : r = U PE /2 n Résolution numérique : n bits CAN idéal n      r    0 Erreur analogique : r Erreur numérique : 1 LSB Erreur analogique :    r/2 Erreur numérique :    1/2 LSB
1.c/  Autres erreurs Conversion Analogique Numérique / Numérique Analogique À l'erreur de quantification , s'ajoutent d'autres erreurs linéarité , offset , gain …  le constructeur fournit en général la valeur max TUE :  T otal  U nadjusted  E rror Documents ( pdf ) :   	 CAN TLC549   ADC08831

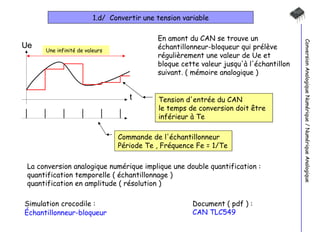

1.d/  Convertir une tension variable Conversion Analogique Numérique / Numérique Analogique En amont du CAN se trouve un échantillonneur-bloqueur qui prélève régulièrement une valeur de Ue et bloque cette valeur jusqu'à l'échantillon suivant. ( mémoire analogique ) Document ( pdf ) :   CAN TLC549   Tension d'entrée du CAN le temps de conversion doit être inférieur à Te   Commande de l'échantillonneur Période Te , Fréquence Fe = 1/Te Simulation crocodile : Échantillonneur-bloqueur La conversion analogique numérique implique une double quantification : quantification temporelle ( échantillonnage )  quantification en amplitude ( résolution ) Une infinité de valeurs
1.e/  Repliement du spectre ( Aliasing ) Conversion Analogique Numérique / Numérique Analogique Exemple avec un signal sinusoïdal de période T échantillonné à  Te= 1.25 T   Fe= 0.8 F Repliement du spectre À l'entrée d'un CAN il faut un filtre passe bas qui coupe à  Fc = Fe/2 Théorème de SHANNON : ( Critère de Nyquist )   Fe > 2 . Fmax Fmax : fréquence supérieure du spectre de Ue T Te=1.25 T T' = 5 T F' = 0.2 F F' = F - Fe Spectre du signal à échantillonner F Fe Fe/2 -Fe
1.f/  Pour résumer… Conversion Analogique Numérique / Numérique Analogique Filtre Passe Bas ( anti aliasing ) Multiplexeur Échantillonneur Bloqueur CAN Sortie parallèle ou série

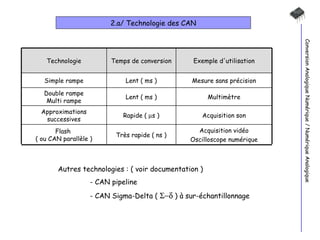

2.a/ Technologie des CAN Conversion Analogique Numérique / Numérique Analogique Autres technologies : ( voir documentation ) - CAN pipeline  - CAN Sigma-Delta (    ) à sur-échantillonnage Exemple d'utilisation Temps de conversion Technologie Mesure sans précision Lent ( ms ) Simple rampe Multimètre Lent ( ms ) Double rampe Multi rampe Acquisition son Rapide (   s ) Approximations successives Acquisition vidéo Oscilloscope numérique Très rapide ( ns ) Flash  ( ou CAN parallèle )

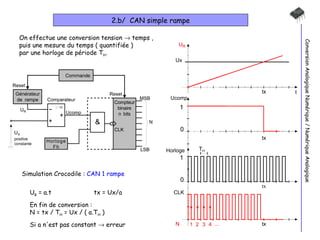

2.b/  CAN simple rampe Conversion Analogique Numérique / Numérique Analogique On effectue une conversion tension    temps ,  puis une mesure du temps ( quantifiée )  par une horloge de période T H . Simulation Crocodile :  CAN 1 rampe U R  = a.t tx = Ux/a En fin de conversion : N = tx / T H  = Ux / ( a.T H  ) Si a n'est pas constant    erreur

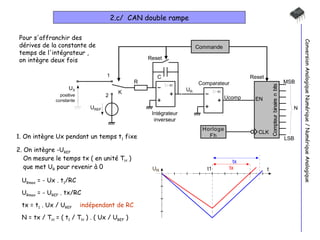

2.c/  CAN double rampe Conversion Analogique Numérique / Numérique Analogique Pour s'affranchir des dérives de la constante de temps de l'intégrateur ,  on intègre deux fois  1. On intègre Ux pendant un temps t 1  fixe 2. On intègre -U REF   On mesure le temps tx ( en unité T H  )  que met U R  pour revenir à 0 U Rmax  = - Ux . t 1 /RC U Rmax  = - U REF  . tx/RC tx = t 1  . Ux / U REF  indépendant de RC N = tx / T H  = ( t 1  / T H  ) . ( Ux / U REF  )

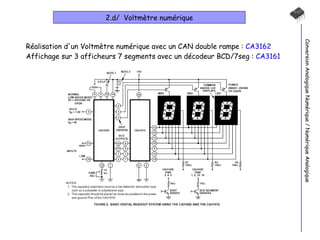

2.d/  Voltmètre numérique Conversion Analogique Numérique / Numérique Analogique Réalisation d'un Voltmètre numérique avec un CAN double rampe :  CA3162 Affichage sur 3 afficheurs 7 segments avec un décodeur BCD/7seg :  CA3161

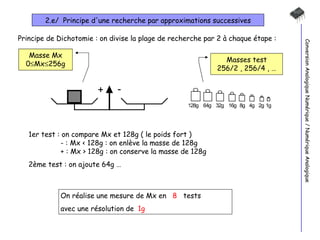

2.e/  Principe d'une recherche par approximations successives Conversion Analogique Numérique / Numérique Analogique Principe de Dichotomie : on divise la plage de recherche par 2 à chaque étape : Masse Mx 0  Mx  256g Masses test 256/2 , 256/4 , … 1er test : on compare Mx et 128g ( le poids fort )  - : Mx < 128g : on enlève la masse de 128g + : Mx > 128g : on conserve la masse de 128g 2ème test : on ajoute 64g … On réalise une mesure de Mx en  tests avec une résolution de 8 1g

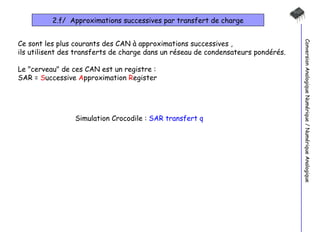

2.f/  Approximations successives par transfert de charge Conversion Analogique Numérique / Numérique Analogique Simulation Crocodile :  SAR transfert q Ce sont les plus courants des CAN à approximations successives , ils utilisent des transferts de charge dans un réseau de condensateurs pondérés. Le &quot;cerveau&quot; de ces CAN est un registre :  SAR =  S uccessive  A pproximation  R egister

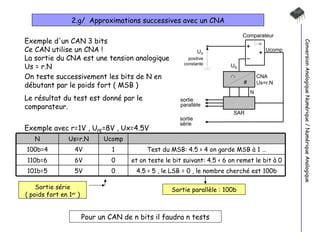

2.g/  Approximations successives avec un CNA Conversion Analogique Numérique / Numérique Analogique Exemple d'un CAN 3 bits  Ce CAN utilise un CNA ! La sortie du CNA est une tension analogique Us = r.N On teste successivement les bits de N en débutant par le poids fort ( MSB ) Le résultat du test est donné par le comparateur. Exemple avec r=1V , U PE =8V , Ux=4.5V  Sortie série ( poids fort en 1 er  ) Pour un CAN de n bits il faudra n tests Ucomp Us=r.N N Test du MSB: 4.5 > 4 on garde MSB à 1 … 1 4V 100b=4 et on teste le bit suivant: 4.5 < 6 on remet le bit à 0  0 6V 110b=6 4.5 < 5 , le LSB = 0 , le nombre cherché est 100b 0 5V 101b=5 Sortie parallèle : 100b

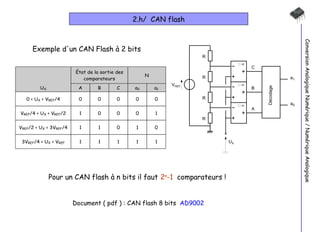

2.h/  CAN flash Conversion Analogique Numérique / Numérique Analogique Exemple d'un CAN Flash à 2 bits Pour un CAN flash à n bits il faut  comparateurs !  2 n -1 Document ( pdf ) : CAN flash 8 bits  AD9002
2.i/  &quot;Micro Cassy&quot; Conversion Analogique Numérique / Numérique Analogique Exemple de réalisation d'une interface de mesure minimale  avec le CAN à approximation successives :  ADC08831 Interfaçage avec le port parallèle ou le port série du PC Les programmes associés :  CAN paral CAN serie
3.a/  Convertisseur Numérique Analogique Conversion Analogique Numérique / Numérique Analogique Exemple d'un    CNA 3 bits   ( n = 3 )  Us ne peut pas prendre n'importe quelle valeur : Us = r . N Résolution analogique r = 1V

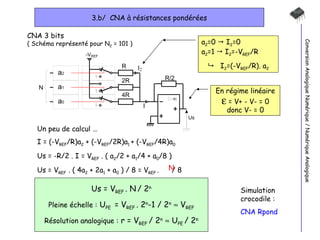

3.b/  CNA à résistances pondérées Conversion Analogique Numérique / Numérique Analogique CNA 3 bits ( Schéma représenté pour N 2  = 101 ) a 2 =0    I 2 =0 a 2 =1    I 2 =-V REF /R    I 2 =(-V REF /R). a 2 Un peu de calcul … I = (-V REF /R)a 2  + (-V REF /2R)a 1  + (-V REF /4R)a 0 Us = -R/2 . I = V REF  . ( a 2 /2 + a 1 /4 + a 0 /8 ) Us = V REF  . ( 4a 2  + 2a 1  + a 0  ) / 8 = V REF  .  / 8 Us = V REF  . N   / 2 n Pleine échelle :  U PE  = V REF  . 2 n -1 / 2 n     V REF Résolution analogique :  r = V REF  / 2 n     U PE  / 2 n Simulation crocodile : CNA Rpond En régime linéaire   = V+ - V- = 0 donc V- = 0 N

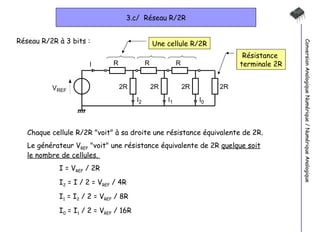

3.c/  Réseau R/2R Conversion Analogique Numérique / Numérique Analogique Résistance  terminale 2R Réseau R/2R à 3 bits : Chaque cellule R/2R &quot;voit&quot; à sa droite une résistance équivalente de 2R. Le générateur V REF  &quot;voit&quot; une résistance équivalente de 2R  quelque soit le nombre de cellules.  I = V REF  / 2R I 2  = I / 2 = V REF  / 4R I 1  = I 2  / 2 = V REF  / 8R I 0  = I 1  / 2 = V REF  / 16R Une cellule R/2R

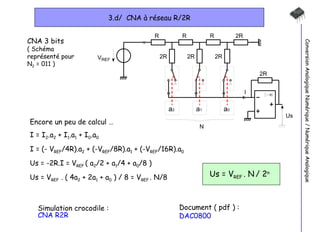

3.d/  CNA à réseau R/2R Conversion Analogique Numérique / Numérique Analogique CNA 3 bits ( Schéma représenté pour  N 2  = 011 ) Encore un peu de calcul … I = I 2 .a 2  + I 1 .a 1  + I 0 .a 0 I = (- V REF /4R).a 2  + (-V REF /8R).a 1  + (-V REF /16R).a 0 Us = -2R.I = V REF  ( a 2 /2 + a 1 /4 + a 0 /8 ) Us = V REF  . ( 4a 2  + 2a 1  + a 0  ) / 8 = V REF  . N/8  Us = V REF  . N   / 2 n Document ( pdf ) :  DAC0800 Simulation crocodile : CNA R2R

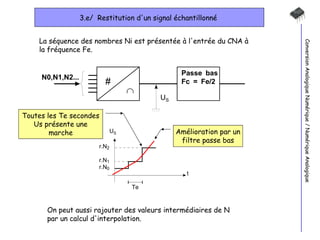

3.e/  Restitution d'un signal échantillonné  Conversion Analogique Numérique / Numérique Analogique La séquence des nombres Ni est présentée à l'entrée du CNA à la fréquence Fe. Amélioration par un filtre passe bas On peut aussi rajouter des valeurs intermédiaires de N  par un calcul d'interpolation. Toutes les Te secondes Us présente une marche

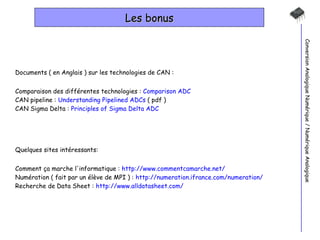

Les bonus Conversion Analogique Numérique / Numérique Analogique Documents ( en Anglais ) sur les technologies de CAN : Comparaison des différentes technologies :  Comparison ADC CAN pipeline :  Understanding Pipelined ADCs  ( pdf ) CAN Sigma Delta :  Principles of Sigma Delta ADC Quelques sites intéressants: Comment ça marche l'informatique :  http://www.commentcamarche.net/ Numération ( fait par un élève de MPI ) :  http://numeration.ifrance.com/numeration/ Recherche de Data Sheet :  http://www.alldatasheet.com/

Contenu connexe

Tendances

Introduction au traitement de signal
Introduction au traitement de signalIntroduction au traitement de signal
Introduction au traitement de signal
manahil2012

144603938 exercices-capteur
144603938 exercices-capteur144603938 exercices-capteur
144603938 exercices-capteur
Mohammed moudine

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme
sarah Benmerzouk

Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurExercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
zahir99

Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdaleEtude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
abdelghani1993

Le grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigésLe grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigés
toumed

Rappel de cours traitement de signal
Rappel de cours traitement de signalRappel de cours traitement de signal
Rappel de cours traitement de signal
manahil2012

Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires
sarah Benmerzouk

Automatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eauAutomatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eau
Chiheb Ouaghlani

Chap2 physique
Chap2 physiqueChap2 physique
Chap2 physique
Ens Kouba

Conception et réalisation d’un MINI SMART HOME
Conception et réalisation  d’un MINI SMART HOMEConception et réalisation  d’un MINI SMART HOME
Conception et réalisation d’un MINI SMART HOME
Soukainawarach

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé
Pierre Maréchal

Exercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechniqueExercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechnique
mohatiareti

Les circuits combinatoires
Les circuits combinatoires Les circuits combinatoires
Les circuits combinatoires
wafawafa52

Tp n6 les compteurs
Tp n6 les compteursTp n6 les compteurs
Tp n6 les compteurs
Hatem Jebali

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT
SadokZgolli

Exercices corrigés sur le gradateur triphasé
 Exercices corrigés sur le gradateur triphasé Exercices corrigés sur le gradateur triphasé
Exercices corrigés sur le gradateur triphasé
morin moli

TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire
bilal001


Tendances (20)

Traitement de signal 1
Traitement de signal 1Traitement de signal 1
Traitement de signal 1

Introduction au traitement de signal
Introduction au traitement de signalIntroduction au traitement de signal
Introduction au traitement de signal

144603938 exercices-capteur
144603938 exercices-capteur144603938 exercices-capteur
144603938 exercices-capteur

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme

Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurExercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur

Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdaleEtude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale

Le grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigésLe grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigés

Rappel de cours traitement de signal
Rappel de cours traitement de signalRappel de cours traitement de signal
Rappel de cours traitement de signal

Ch6 pal fpla
Ch6 pal fplaCh6 pal fpla
Ch6 pal fpla

Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires

Automatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eauAutomatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eau

Chap2 physique
Chap2 physiqueChap2 physique
Chap2 physique

Conception et réalisation d’un MINI SMART HOME
Conception et réalisation  d’un MINI SMART HOMEConception et réalisation  d’un MINI SMART HOME
Conception et réalisation d’un MINI SMART HOME

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé

Exercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechniqueExercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechnique

Les circuits combinatoires
Les circuits combinatoires Les circuits combinatoires
Les circuits combinatoires

Tp n6 les compteurs
Tp n6 les compteursTp n6 les compteurs
Tp n6 les compteurs

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT

Exercices corrigés sur le gradateur triphasé
 Exercices corrigés sur le gradateur triphasé Exercices corrigés sur le gradateur triphasé
Exercices corrigés sur le gradateur triphasé

TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire TP Les bascules - logique combinatoire
TP Les bascules - logique combinatoire


En vedette

Etude et simulation d'un système MIMO OFDM
Etude et simulation d'un système MIMO OFDMEtude et simulation d'un système MIMO OFDM
Etude et simulation d'un système MIMO OFDM
Mohamed Nadjib Chaabi

Machine Learning : comparing neural network methods
Machine Learning : comparing neural network methodsMachine Learning : comparing neural network methods
Machine Learning : comparing neural network methods
Nichochar

réseaux de neurones artificiels
réseaux de neurones artificiels réseaux de neurones artificiels
réseaux de neurones artificiels
Oussama Werfelli

TP1 Traitement d'images Génie Logiciel avec Matlab
TP1 Traitement d'images Génie Logiciel avec MatlabTP1 Traitement d'images Génie Logiciel avec Matlab
TP1 Traitement d'images Génie Logiciel avec Matlab
Mariem ZAOUALI

Réseaux des neurones
Réseaux des neuronesRéseaux des neurones
Réseaux des neurones
Med Zaibi

La technique de transmission OFDM
La technique de transmission OFDMLa technique de transmission OFDM
La technique de transmission OFDM
Chiheb Ouaghlani

337626 jawadnakad2
337626 jawadnakad2337626 jawadnakad2
337626 jawadnakad2
Amira Abdi

Val de loire. Jose Lopez 2º Bb
Val de loire. Jose Lopez 2º BbVal de loire. Jose Lopez 2º Bb
Val de loire. Jose Lopez 2º Bb
asola

K
KK
La materia. propiedades eléctricas
La materia. propiedades eléctricasLa materia. propiedades eléctricas
La materia. propiedades eléctricas
fperbri

100%la tex beamer
100%la tex beamer100%la tex beamer
100%la tex beamer
Med Ali Maatoug

Ed Clase05
Ed Clase05Ed Clase05
Ed Clase05
ecodiseno.cl

Experiencia Habla Venezuela
Experiencia Habla VenezuelaExperiencia Habla Venezuela
Experiencia Habla Venezuela
Espacio Público

Proyecto 60 Años CEPFIM
Proyecto  60 Años CEPFIMProyecto  60 Años CEPFIM
Proyecto 60 Años CEPFIM
Urbelino Gómez

RocíO 2009 En Santos Lugares
RocíO 2009 En Santos LugaresRocíO 2009 En Santos Lugares
RocíO 2009 En Santos Lugares
cosasdeandalucia

Dia de andalucia 2011 sabadell
Dia de andalucia 2011 sabadellDia de andalucia 2011 sabadell
Dia de andalucia 2011 sabadell
cosasdeandalucia


En vedette (20)

Etude et simulation d'un système MIMO OFDM
Etude et simulation d'un système MIMO OFDMEtude et simulation d'un système MIMO OFDM
Etude et simulation d'un système MIMO OFDM

Cna can
Cna canCna can
Cna can

Machine Learning : comparing neural network methods
Machine Learning : comparing neural network methodsMachine Learning : comparing neural network methods
Machine Learning : comparing neural network methods

réseaux de neurones artificiels
réseaux de neurones artificiels réseaux de neurones artificiels
réseaux de neurones artificiels

Réseaux de neurones
Réseaux de neurones Réseaux de neurones
Réseaux de neurones

TP1 Traitement d'images Génie Logiciel avec Matlab
TP1 Traitement d'images Génie Logiciel avec MatlabTP1 Traitement d'images Génie Logiciel avec Matlab
TP1 Traitement d'images Génie Logiciel avec Matlab

Réseaux des neurones
Réseaux des neuronesRéseaux des neurones
Réseaux des neurones

La technique de transmission OFDM
La technique de transmission OFDMLa technique de transmission OFDM
La technique de transmission OFDM

337626 jawadnakad2
337626 jawadnakad2337626 jawadnakad2
337626 jawadnakad2

Mi Rutina Mae
Mi Rutina MaeMi Rutina Mae
Mi Rutina Mae

Val de loire. Jose Lopez 2º Bb
Val de loire. Jose Lopez 2º BbVal de loire. Jose Lopez 2º Bb
Val de loire. Jose Lopez 2º Bb

K
KK
K

20150707_Soutenance_Ruault
20150707_Soutenance_Ruault20150707_Soutenance_Ruault
20150707_Soutenance_Ruault

La materia. propiedades eléctricas
La materia. propiedades eléctricasLa materia. propiedades eléctricas
La materia. propiedades eléctricas

100%la tex beamer
100%la tex beamer100%la tex beamer
100%la tex beamer

Ed Clase05
Ed Clase05Ed Clase05
Ed Clase05

Experiencia Habla Venezuela
Experiencia Habla VenezuelaExperiencia Habla Venezuela
Experiencia Habla Venezuela

Proyecto 60 Años CEPFIM
Proyecto  60 Años CEPFIMProyecto  60 Años CEPFIM
Proyecto 60 Años CEPFIM

RocíO 2009 En Santos Lugares
RocíO 2009 En Santos LugaresRocíO 2009 En Santos Lugares
RocíO 2009 En Santos Lugares

Dia de andalucia 2011 sabadell
Dia de andalucia 2011 sabadellDia de andalucia 2011 sabadell
Dia de andalucia 2011 sabadell


Similaire à Conversion numérique analogique

cnacan (2).ppt
cnacan (2).pptcnacan (2).ppt
cnacan (2).ppt
wafawafa52

powerpoint convertisseur analogique numérique et convertisseur numérique Anal...
powerpoint convertisseur analogique numérique et convertisseur numérique Anal...powerpoint convertisseur analogique numérique et convertisseur numérique Anal...
powerpoint convertisseur analogique numérique et convertisseur numérique Anal...
labonnesavoir

Cours electronique conversion de donnees
Cours electronique conversion de donneesCours electronique conversion de donnees
Cours electronique conversion de donnees
Rachid Richard

ADC10.pdf
ADC10.pdfADC10.pdf
ADC10.pdf
FabIdrissaBarro

adcdac-3.pptx
adcdac-3.pptxadcdac-3.pptx
adcdac-3.pptx
BesmaOthmaniKrifa

2014 04-10 nebhen
2014 04-10 nebhen2014 04-10 nebhen
2014 04-10 nebhen
SCEE Team

Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique
Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA ThéoriqueCorrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique
Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique
RAMZI EL IDRISSI

Impulsionnel
ImpulsionnelImpulsionnel
Impulsionnel
MecmedMomod

Séance 4 robo cept peripherique entree sortie
Séance 4 robo cept peripherique entree sortieSéance 4 robo cept peripherique entree sortie
Séance 4 robo cept peripherique entree sortie
Wiem Ben Ayed

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
Mayssa Rjaibia

Examen final d'électronique - Mars 2016
Examen final d'électronique - Mars 2016Examen final d'électronique - Mars 2016
Examen final d'électronique - Mars 2016
Peronnin Eric

2eme revue de projet
2eme revue de projet2eme revue de projet
2eme revue de projet
tony13600

le calculateur BSI dans l'automobile
le calculateur BSI dans     l'automobilele calculateur BSI dans     l'automobile
le calculateur BSI dans l'automobile
arnaudmuler

Série révision. 2
Série révision. 2Série révision. 2
Série révision. 2
Ammar Zitouna

diagnosis
diagnosisdiagnosis
diagnosis
ismailkziadi

Selfmètre / Capacimètre
Selfmètre / CapacimètreSelfmètre / Capacimètre
Selfmètre / Capacimètre
Lionel Repellin

Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01
yeksdech

Amplificateur opérationnel
Amplificateur opérationnelAmplificateur opérationnel
Amplificateur opérationnel
mrabdellah

td_devoirs_2013.pdf
td_devoirs_2013.pdftd_devoirs_2013.pdf
td_devoirs_2013.pdf
MeryemH2

chap3 numerisation_des_signaux
chap3 numerisation_des_signauxchap3 numerisation_des_signaux
chap3 numerisation_des_signaux
BAKKOURY Jamila


Similaire à Conversion numérique analogique (20)

cnacan (2).ppt
cnacan (2).pptcnacan (2).ppt
cnacan (2).ppt

powerpoint convertisseur analogique numérique et convertisseur numérique Anal...
powerpoint convertisseur analogique numérique et convertisseur numérique Anal...powerpoint convertisseur analogique numérique et convertisseur numérique Anal...
powerpoint convertisseur analogique numérique et convertisseur numérique Anal...

Cours electronique conversion de donnees
Cours electronique conversion de donneesCours electronique conversion de donnees
Cours electronique conversion de donnees

ADC10.pdf
ADC10.pdfADC10.pdf
ADC10.pdf

adcdac-3.pptx
adcdac-3.pptxadcdac-3.pptx
adcdac-3.pptx

2014 04-10 nebhen
2014 04-10 nebhen2014 04-10 nebhen
2014 04-10 nebhen

Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique
Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA ThéoriqueCorrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique
Corrigé de l’examen de passage à la 2 ème année 2006 TS ESA Théorique

Impulsionnel
ImpulsionnelImpulsionnel
Impulsionnel

Séance 4 robo cept peripherique entree sortie
Séance 4 robo cept peripherique entree sortieSéance 4 robo cept peripherique entree sortie
Séance 4 robo cept peripherique entree sortie

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable

Examen final d'électronique - Mars 2016
Examen final d'électronique - Mars 2016Examen final d'électronique - Mars 2016
Examen final d'électronique - Mars 2016

2eme revue de projet
2eme revue de projet2eme revue de projet
2eme revue de projet

le calculateur BSI dans l'automobile
le calculateur BSI dans     l'automobilele calculateur BSI dans     l'automobile
le calculateur BSI dans l'automobile

Série révision. 2
Série révision. 2Série révision. 2
Série révision. 2

diagnosis
diagnosisdiagnosis
diagnosis

Selfmètre / Capacimètre
Selfmètre / CapacimètreSelfmètre / Capacimètre
Selfmètre / Capacimètre

Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01

Amplificateur opérationnel
Amplificateur opérationnelAmplificateur opérationnel
Amplificateur opérationnel

td_devoirs_2013.pdf
td_devoirs_2013.pdftd_devoirs_2013.pdf
td_devoirs_2013.pdf

chap3 numerisation_des_signaux
chap3 numerisation_des_signauxchap3 numerisation_des_signaux
chap3 numerisation_des_signaux


Plus de N NASRI

Activite association errahma bejaia
Activite association errahma bejaiaActivite association errahma bejaia
Activite association errahma bejaia
N NASRI

Lois fondamentales electricite
Lois fondamentales electriciteLois fondamentales electricite
Lois fondamentales electricite
N NASRI

Dimensionnement chauffeau
Dimensionnement chauffeauDimensionnement chauffeau
Dimensionnement chauffeau
N NASRI

Thérorie salaire
Thérorie salaireThérorie salaire
Thérorie salaire
N NASRI

Logique0
Logique0Logique0
Logique0
N NASRI

Humouraugmentation
HumouraugmentationHumouraugmentation
Humouraugmentation
N NASRI

Fable bureau
Fable bureauFable bureau
Fable bureau
N NASRI

Support matlab st
Support matlab stSupport matlab st
Support matlab st
N NASRI

Ebook matlab
Ebook matlabEbook matlab
Ebook matlab
N NASRI


Plus de N NASRI (10)

Activite association errahma bejaia
Activite association errahma bejaiaActivite association errahma bejaia
Activite association errahma bejaia

Lois fondamentales electricite
Lois fondamentales electriciteLois fondamentales electricite
Lois fondamentales electricite

Dimensionnement chauffeau
Dimensionnement chauffeauDimensionnement chauffeau
Dimensionnement chauffeau

Thérorie salaire
Thérorie salaireThérorie salaire
Thérorie salaire

Math
MathMath
Math

Logique0
Logique0Logique0
Logique0

Humouraugmentation
HumouraugmentationHumouraugmentation
Humouraugmentation

Fable bureau
Fable bureauFable bureau
Fable bureau

Support matlab st
Support matlab stSupport matlab st
Support matlab st

Ebook matlab
Ebook matlabEbook matlab
Ebook matlab


Conversion numérique analogique

  • 1. 1/ CAN – CNA Exemple d'un enregistrement sonore Conversion Analogique Numérique / Numérique Analogique Analogique Numérique Analogique CAN CNA C onvertisseur A nalogique N umérique : A nalog to D igital C onverter CAN : ADC C onvertisseur N umérique A nalogique : D igital to A nalog C onverter CNA : DAC
  • 2. 1.a/ Convertisseur Analogique Numérique Conversion Analogique Numérique / Numérique Analogique Exemple d'un CAN 3 bits ( n = 3 ) Résolution analogique r = 5/8 = 0.625V r = U PE /2 n  La conversion Analogique-Numérique introduit toujours une erreur de quantification Une infinité de valeurs 8 valeurs
  • 3. 1.b/ Erreur de quantification Conversion Analogique Numérique / Numérique Analogique Résolution analogique : r = U PE /2 n Résolution numérique : n bits CAN idéal n   r  0 Erreur analogique : r Erreur numérique : 1 LSB Erreur analogique :  r/2 Erreur numérique :  1/2 LSB
  • 4. 1.c/ Autres erreurs Conversion Analogique Numérique / Numérique Analogique À l'erreur de quantification , s'ajoutent d'autres erreurs linéarité , offset , gain … le constructeur fournit en général la valeur max TUE : T otal U nadjusted E rror Documents ( pdf ) : CAN TLC549 ADC08831
  • 5. 1.d/ Convertir une tension variable Conversion Analogique Numérique / Numérique Analogique En amont du CAN se trouve un échantillonneur-bloqueur qui prélève régulièrement une valeur de Ue et bloque cette valeur jusqu'à l'échantillon suivant. ( mémoire analogique ) Document ( pdf ) : CAN TLC549 Tension d'entrée du CAN le temps de conversion doit être inférieur à Te Commande de l'échantillonneur Période Te , Fréquence Fe = 1/Te Simulation crocodile : Échantillonneur-bloqueur La conversion analogique numérique implique une double quantification : quantification temporelle ( échantillonnage ) quantification en amplitude ( résolution ) Une infinité de valeurs
  • 6. 1.e/ Repliement du spectre ( Aliasing ) Conversion Analogique Numérique / Numérique Analogique Exemple avec un signal sinusoïdal de période T échantillonné à Te= 1.25 T Fe= 0.8 F Repliement du spectre À l'entrée d'un CAN il faut un filtre passe bas qui coupe à Fc = Fe/2 Théorème de SHANNON : ( Critère de Nyquist ) Fe > 2 . Fmax Fmax : fréquence supérieure du spectre de Ue T Te=1.25 T T' = 5 T F' = 0.2 F F' = F - Fe Spectre du signal à échantillonner F Fe Fe/2 -Fe
  • 7. 1.f/ Pour résumer… Conversion Analogique Numérique / Numérique Analogique Filtre Passe Bas ( anti aliasing ) Multiplexeur Échantillonneur Bloqueur CAN Sortie parallèle ou série
  • 8. 2.a/ Technologie des CAN Conversion Analogique Numérique / Numérique Analogique Autres technologies : ( voir documentation ) - CAN pipeline - CAN Sigma-Delta (  ) à sur-échantillonnage Exemple d'utilisation Temps de conversion Technologie Mesure sans précision Lent ( ms ) Simple rampe Multimètre Lent ( ms ) Double rampe Multi rampe Acquisition son Rapide (  s ) Approximations successives Acquisition vidéo Oscilloscope numérique Très rapide ( ns ) Flash ( ou CAN parallèle )
  • 9. 2.b/ CAN simple rampe Conversion Analogique Numérique / Numérique Analogique On effectue une conversion tension  temps , puis une mesure du temps ( quantifiée ) par une horloge de période T H . Simulation Crocodile : CAN 1 rampe U R = a.t tx = Ux/a En fin de conversion : N = tx / T H = Ux / ( a.T H ) Si a n'est pas constant  erreur
  • 10. 2.c/ CAN double rampe Conversion Analogique Numérique / Numérique Analogique Pour s'affranchir des dérives de la constante de temps de l'intégrateur , on intègre deux fois 1. On intègre Ux pendant un temps t 1 fixe 2. On intègre -U REF On mesure le temps tx ( en unité T H ) que met U R pour revenir à 0 U Rmax = - Ux . t 1 /RC U Rmax = - U REF . tx/RC tx = t 1 . Ux / U REF indépendant de RC N = tx / T H = ( t 1 / T H ) . ( Ux / U REF )
  • 11. 2.d/ Voltmètre numérique Conversion Analogique Numérique / Numérique Analogique Réalisation d'un Voltmètre numérique avec un CAN double rampe : CA3162 Affichage sur 3 afficheurs 7 segments avec un décodeur BCD/7seg : CA3161
  • 12. 2.e/ Principe d'une recherche par approximations successives Conversion Analogique Numérique / Numérique Analogique Principe de Dichotomie : on divise la plage de recherche par 2 à chaque étape : Masse Mx 0  Mx  256g Masses test 256/2 , 256/4 , … 1er test : on compare Mx et 128g ( le poids fort ) - : Mx < 128g : on enlève la masse de 128g + : Mx > 128g : on conserve la masse de 128g 2ème test : on ajoute 64g … On réalise une mesure de Mx en tests avec une résolution de 8 1g
  • 13. 2.f/ Approximations successives par transfert de charge Conversion Analogique Numérique / Numérique Analogique Simulation Crocodile : SAR transfert q Ce sont les plus courants des CAN à approximations successives , ils utilisent des transferts de charge dans un réseau de condensateurs pondérés. Le &quot;cerveau&quot; de ces CAN est un registre : SAR = S uccessive A pproximation R egister
  • 14. 2.g/ Approximations successives avec un CNA Conversion Analogique Numérique / Numérique Analogique Exemple d'un CAN 3 bits Ce CAN utilise un CNA ! La sortie du CNA est une tension analogique Us = r.N On teste successivement les bits de N en débutant par le poids fort ( MSB ) Le résultat du test est donné par le comparateur. Exemple avec r=1V , U PE =8V , Ux=4.5V Sortie série ( poids fort en 1 er ) Pour un CAN de n bits il faudra n tests Ucomp Us=r.N N Test du MSB: 4.5 > 4 on garde MSB à 1 … 1 4V 100b=4 et on teste le bit suivant: 4.5 < 6 on remet le bit à 0 0 6V 110b=6 4.5 < 5 , le LSB = 0 , le nombre cherché est 100b 0 5V 101b=5 Sortie parallèle : 100b
  • 15. 2.h/ CAN flash Conversion Analogique Numérique / Numérique Analogique Exemple d'un CAN Flash à 2 bits Pour un CAN flash à n bits il faut comparateurs ! 2 n -1 Document ( pdf ) : CAN flash 8 bits AD9002
  • 16. 2.i/ &quot;Micro Cassy&quot; Conversion Analogique Numérique / Numérique Analogique Exemple de réalisation d'une interface de mesure minimale avec le CAN à approximation successives : ADC08831 Interfaçage avec le port parallèle ou le port série du PC Les programmes associés : CAN paral CAN serie
  • 17. 3.a/ Convertisseur Numérique Analogique Conversion Analogique Numérique / Numérique Analogique Exemple d'un CNA 3 bits ( n = 3 )  Us ne peut pas prendre n'importe quelle valeur : Us = r . N Résolution analogique r = 1V
  • 18. 3.b/ CNA à résistances pondérées Conversion Analogique Numérique / Numérique Analogique CNA 3 bits ( Schéma représenté pour N 2 = 101 ) a 2 =0  I 2 =0 a 2 =1  I 2 =-V REF /R  I 2 =(-V REF /R). a 2 Un peu de calcul … I = (-V REF /R)a 2 + (-V REF /2R)a 1 + (-V REF /4R)a 0 Us = -R/2 . I = V REF . ( a 2 /2 + a 1 /4 + a 0 /8 ) Us = V REF . ( 4a 2 + 2a 1 + a 0 ) / 8 = V REF . / 8 Us = V REF . N / 2 n Pleine échelle : U PE = V REF . 2 n -1 / 2 n  V REF Résolution analogique : r = V REF / 2 n  U PE / 2 n Simulation crocodile : CNA Rpond En régime linéaire  = V+ - V- = 0 donc V- = 0 N
  • 19. 3.c/ Réseau R/2R Conversion Analogique Numérique / Numérique Analogique Résistance terminale 2R Réseau R/2R à 3 bits : Chaque cellule R/2R &quot;voit&quot; à sa droite une résistance équivalente de 2R. Le générateur V REF &quot;voit&quot; une résistance équivalente de 2R quelque soit le nombre de cellules. I = V REF / 2R I 2 = I / 2 = V REF / 4R I 1 = I 2 / 2 = V REF / 8R I 0 = I 1 / 2 = V REF / 16R Une cellule R/2R
  • 20. 3.d/ CNA à réseau R/2R Conversion Analogique Numérique / Numérique Analogique CNA 3 bits ( Schéma représenté pour N 2 = 011 ) Encore un peu de calcul … I = I 2 .a 2 + I 1 .a 1 + I 0 .a 0 I = (- V REF /4R).a 2 + (-V REF /8R).a 1 + (-V REF /16R).a 0 Us = -2R.I = V REF ( a 2 /2 + a 1 /4 + a 0 /8 ) Us = V REF . ( 4a 2 + 2a 1 + a 0 ) / 8 = V REF . N/8 Us = V REF . N / 2 n Document ( pdf ) : DAC0800 Simulation crocodile : CNA R2R
  • 21. 3.e/ Restitution d'un signal échantillonné Conversion Analogique Numérique / Numérique Analogique La séquence des nombres Ni est présentée à l'entrée du CNA à la fréquence Fe. Amélioration par un filtre passe bas On peut aussi rajouter des valeurs intermédiaires de N par un calcul d'interpolation. Toutes les Te secondes Us présente une marche
  • 22. Les bonus Conversion Analogique Numérique / Numérique Analogique Documents ( en Anglais ) sur les technologies de CAN : Comparaison des différentes technologies : Comparison ADC CAN pipeline : Understanding Pipelined ADCs ( pdf ) CAN Sigma Delta : Principles of Sigma Delta ADC Quelques sites intéressants: Comment ça marche l'informatique : http://www.commentcamarche.net/ Numération ( fait par un élève de MPI ) : http://numeration.ifrance.com/numeration/ Recherche de Data Sheet : http://www.alldatasheet.com/

Notes de l'éditeur

  1. Formation : les bases de l&apos;électronique numérique Manip avec Audacity , enregistrer parole , changer hauteur , sens …
  2. Formation : les bases de l&apos;électronique numérique Manip avec CAN série en Voltmètre. Essai de mesure de la résolution.
  3. Formation : les bases de l&apos;électronique numérique Aux erreurs de quantification se rajoutent les imperfections du CAN : TUE Total Unadjusted Error erreur ½ LSB : Nmax pour Ue&lt;Upe
  4. Formation : les bases de l&apos;électronique numérique Comparer TUE des 2 CAN , voir courbe TUE du ADC page 8
  5. Formation : les bases de l&apos;électronique numérique Voir le schéma fonctionnel du TLC549 page 2 Pas d&apos;AOP d&apos;entrée -&gt; attention à la constante de temps avec Rsource + Ron de l&apos;inter ! avec carte son et Audacity : sinus 100mVc F=4kHz ,voir les échantillons à 11kHz , 44kHz , 96kHz
  6. Formation : les bases de l&apos;électronique numérique = Filtre anti aliasing ( de fréquence variable si fe est variable -&gt; carte son d&apos;un PC ) Manip avec CAN série , Fe=1kHz ,augmenter F jusqu&apos;à 1kHz avec GBF précis Manip avec WinOscillo : augmenter F voir l&apos;action du filtre + voir en U(f) une raie fantôme
  7. Formation : les bases de l&apos;électronique numérique Calcul du nb d&apos;échantillons pour 1h de musique stéréo 16 bits 44kHz , taille en octets du fichier
  8. Formation : les bases de l&apos;électronique numérique Conversion de durée variable, dérive vieillissement de R et C de l&apos;intégrateur
  9. Formation : les bases de l&apos;électronique numérique Générer une rampe = intégrer une tension continue -&gt; dérive vieillissement de R et C de l&apos;intégrateur Conversion de durée variable, Porte ET souvent intégrée au compteur -&gt; entrée EN Montrer maquette CAN / rampe numérique
  10. Formation : les bases de l&apos;électronique numérique
  11. Formation : les bases de l&apos;électronique numérique Montrer Vmètre CA3161 / CA3162
  12. Formation : les bases de l&apos;électronique numérique
  13. Formation : les bases de l&apos;électronique numérique Type de CAN qui se prête bien à la sortie série Manip avec maquette CAN et programme Can SAR
  14. Formation : les bases de l&apos;électronique numérique Type de CAN qui se prête bien à la sortie série Manip avec maquette CAN et programme Can SAR
  15. Formation : les bases de l&apos;électronique numérique AD 9002 : 256 comparateurs : +1 pour détecter le dépassement Vin &gt; Vref ( overflow ) S/H inutile à cette vitesse !
  16. Formation : les bases de l&apos;électronique numérique doc ADC08831 : page 11 , le DAC est capacitif à transfert de charge !
  17. Formation : les bases de l&apos;électronique numérique
  18. Formation : les bases de l&apos;électronique numérique Valeurs de R non précises pour n &gt; 4
  19. Formation : les bases de l&apos;électronique numérique Uniquement 3 valeurs de R , modulaire n bits
  20. Formation : les bases de l&apos;électronique numérique Réseau R/2R avec sortie en tension Doc du DAC08 Page 4
  21. Formation : les bases de l&apos;électronique numérique Manip avec rampe numérique ou CNA_GBF
  22. Formation : les bases de l&apos;électronique numérique
