LE MOTEUR A COURANT CONTINU
1
Réalisé par:
EL KHOULAQUI Mohamed.
ZEGOUM Lamia.
MOUFID Ayoub.
AMMARI Ibtissam.
Encadré par :
Mr A.NEDDAMI.
Plan
Introduction
Conception
 inducteur
 induit
 collecteur/balais
Principe de fonctionnement
Champ magnétique
 rôle
 constitution
Topographie du champ magnétique
 principe
 répartition du flux
Pôles auxiliaires de commutation
RMI
Force électromotrice/couple électromotrice
Fonctionnement génératrice et moteur
Mode excitation shunt série séparé composé
2
1. Introduction
Machines électriques
Machines à courant alternatif Exemple : synchrone et asynchrone
Machines à courant continu
Machine à courant continu = convertisseur d’énergie
Énergie électrique
Énergie Mécanique
Moteur
générateur
3

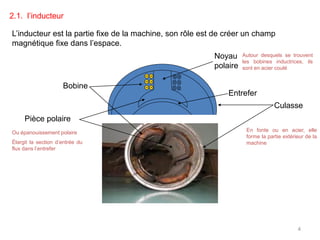

2.1. l’inducteur
L’inducteur est la partie fixe de la machine, son rôle est de créer un champ magnétique fixe dans l’espace.
.
.
.
.
.
.
Bobine
Pièce polaire
Entrefer
Noyau polaire
Culasse
En fonte ou en acier, elle forme la partie extérieur de la machine
Autour desquels se trouvent les bobines inductrices, ils sont en acier coulé
Ou épanouissement polaire
Élargit la section d’entrée du flux dans l’entrefer
4

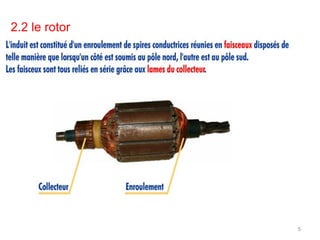

2.2 le rotor
5
6

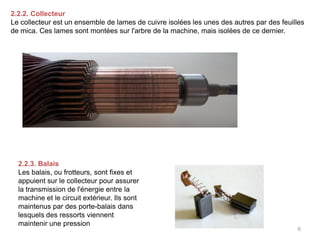

2.2.2. Collecteur Le collecteur est un ensemble de lames de cuivre isolées les unes des autres par des feuilles de mica. Ces lames sont montées sur l'arbre de la machine, mais isolées de ce dernier.

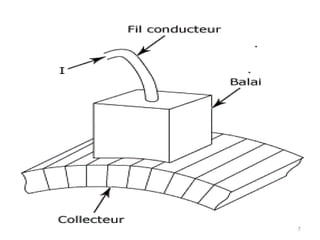

2.2.3. Balais
Les balais, ou frotteurs, sont fixes et appuient sur le collecteur pour assurer la transmission de l'énergie entre la machine et le circuit extérieur. Ils sont maintenus par des porte-balais dans lesquels des ressorts viennent maintenir une pression
7

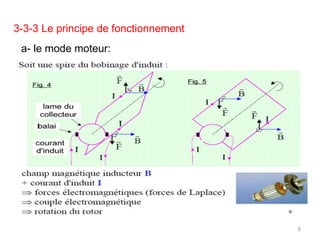

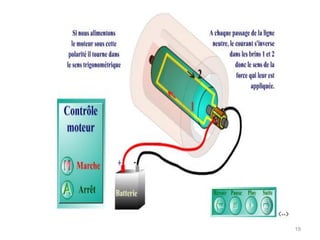

3-3-3 Le principe de fonctionnement
a- le mode moteur:
8
b- le mode génératrice:
9

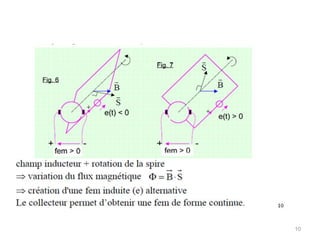

10
11

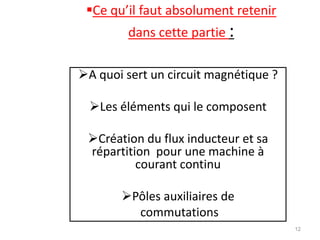

Ce qu’il faut absolument retenir dans cette partie :
A quoi sert un circuit magnétique ?
Les éléments qui le composent
Création du flux inducteur et sa répartition pour une machine à courant continu
Pôles auxiliaires de
commutations
12

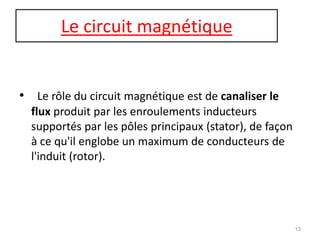

Le circuit magnétique
• Le rôle du circuit magnétique est de canaliser le flux produit par les enroulements inducteurs supportés par les pôles principaux (stator), de façon à ce qu'il englobe un maximum de conducteurs de l'induit (rotor).
13

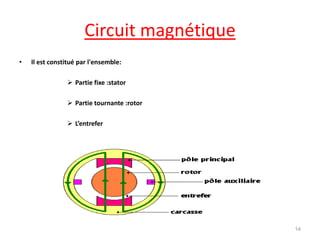

Circuit magnétique
•Il est constitué par l'ensemble:
Partie fixe :stator
Partie tournante :rotor
L’entrefer
14
Les éléments du circuit magnétique
15

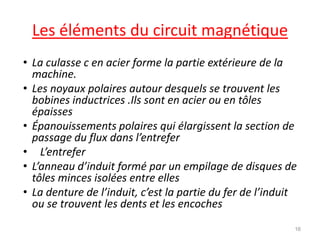

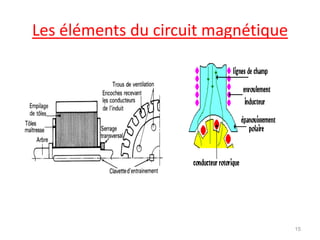

Les éléments du circuit magnétique
•La culasse c en acier forme la partie extérieure de la machine.
•Les noyaux polaires autour desquels se trouvent les bobines inductrices .Ils sont en acier ou en tôles épaisses
•Épanouissements polaires qui élargissent la section de passage du flux dans l’entrefer
• L’entrefer
•L’anneau d’induit formé par un empilage de disques de tôles minces isolées entre elles
•La denture de l’induit, c’est la partie du fer de l’induit ou se trouvent les dents et les encoches
16
Topographie du champ magnétique
»Principe
•Le bobinage inducteur, traversé par le courant inducteur Ie, produit le flux magnétique dans la machine. Il est constitué d’un électro-aimant qui engendre la force magnétomotrice (F.M.M.) nécessaire à la production du flux. Dans les machines bipolaires (à deux pôles), deux bobines excitatrices Sont portées par deux pièces polaires montées à l’intérieur d’une culasse. La culasse est généralement en fonte d’acier, tandis que les pièces polaires sont formées de tôles d’acier doux.
17

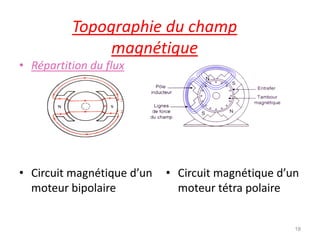

Topographie du champ magnétique
•Répartition du flux
•Circuit magnétique d’un moteur bipolaire
•Circuit magnétique d’un moteur tétra polaire
18
19
Topographie du champ magnétique

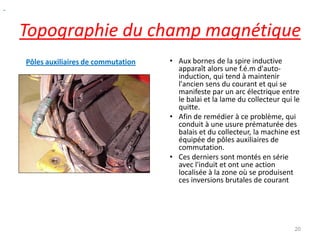

Pôles auxiliaires de commutation
•Aux bornes de la spire inductive apparaît alors une f.é.m d'auto- induction, qui tend à maintenir l'ancien sens du courant et qui se manifeste par un arc électrique entre le balai et la lame du collecteur qui le quitte.
•Afin de remédier à ce problème, qui conduit à une usure prématurée des balais et du collecteur, la machine est équipée de pôles auxiliaires de commutation.
•Ces derniers sont montés en série avec l'induit et ont une action localisée à la zone où se produisent ces inversions brutales de courant
20

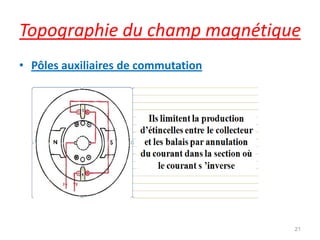

Topographie du champ magnétique
•Pôles auxiliaires de commutation
21

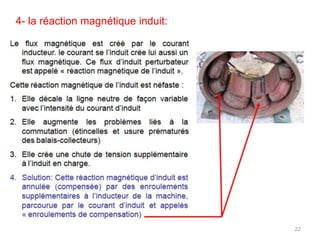

4- la réaction magnétique induit:
22
23

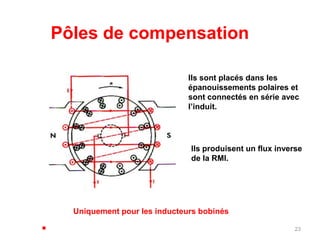

Pôles de compensation
Ils sont placés dans les
épanouissements polaires et
sont connectés en série avec
l’induit.
Ils produisent un flux inverse
de la RMI.
Uniquement pour les inducteurs bobinés

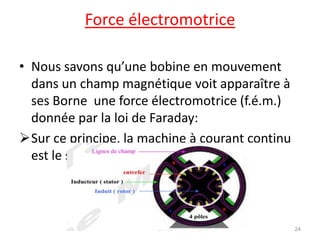

Force électromotrice
•Nous savons qu’une bobine en mouvement dans un champ magnétique voit apparaître à ses Borne une force électromotrice (f.é.m.) donnée par la loi de Faraday:
Sur ce principe, la machine à courant continu est le siège d’une f.é.m. E :
24
Force électromotrice
25

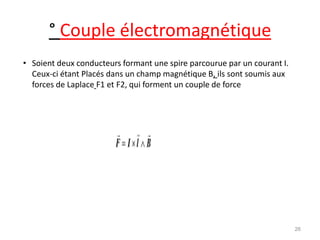

° Couple électromagnétique
•Soient deux conducteurs formant une spire parcourue par un courant I. Ceux-ci étant Placés dans un champ magnétique B, ils sont soumis aux forces de Laplace F1 et F2, qui forment un couple de force
26

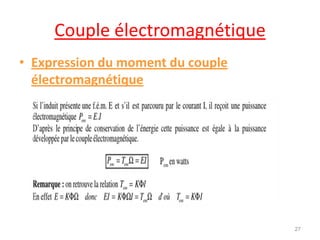

Couple électromagnétique
•Expression du moment du couple électromagnétique
27

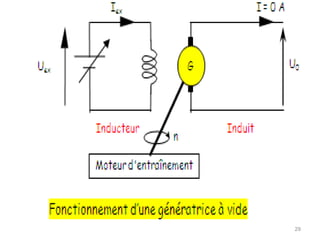

Fonctionnement en génératrice
1.Fonctionnement à vide et à fréquence de rotation constante
Le rotor de la machine est entraîné par une source extérieure à la fréquence de rotation n.
Alors le courant débité est nul
28
29

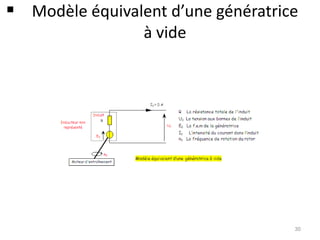

Modèle équivalent d’une génératrice à vide
30
On a E0=U0

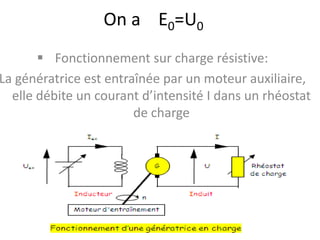

Fonctionnement sur charge résistive:
La génératrice est entraînée par un moteur auxiliaire, elle débite un courant d’intensité I dans un rhéostat de charge
31

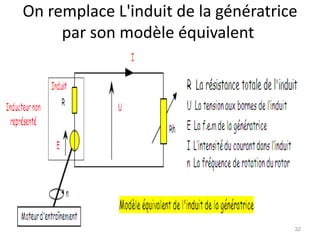

On remplace L'induit de la génératrice par son modèle équivalent
32

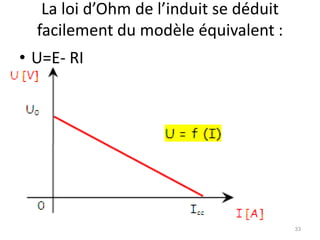

La loi d’Ohm de l’induit se déduit facilement du modèle équivalent :
•U=E- RI
33

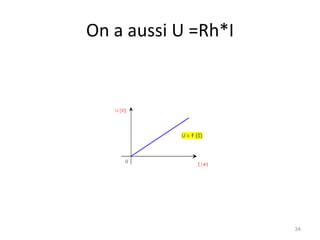

On a aussi U =Rh*I
34
Point de fonctionnement sur charge résistive
35
Graphiquement Le point de fonctionnement du groupe Induit – Charge résistive est l’intersection des deux courbes
36

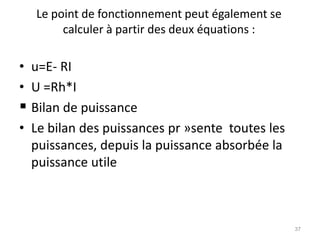

Le point de fonctionnement peut également se calculer à partir des deux équations :
•u=E- RI
•U =Rh*I

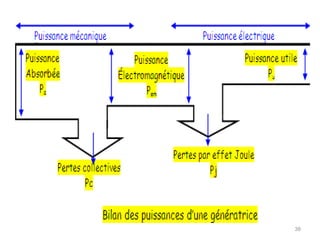

Bilan de puissance
•Le bilan des puissances pr »sente toutes les puissances, depuis la puissance absorbée la puissance utile
37
38

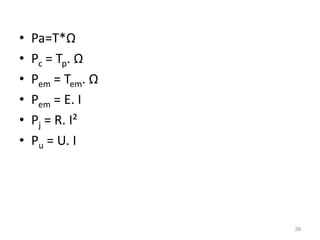

•Pa=T*Ω
•Pc = Tp. Ω
•Pem = Tem. Ω
•Pem = E. I
•Pj = R. I²
•Pu = U. I
39

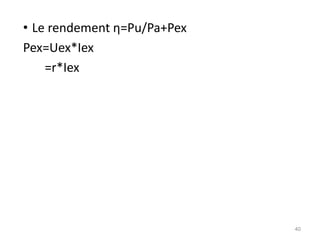

•Le rendement η=Pu/Pa+Pex
Pex=Uex*Iex
=r*Iex
40

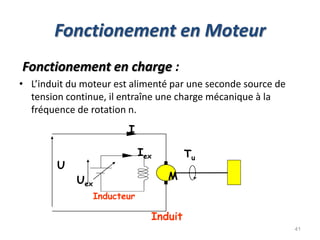

Fonctionement en Moteur
Fonctionement en charge :
•L’induit du moteur est alimenté par une seconde source de tension continue, il entraîne une charge mécanique à la fréquence de rotation n.
41
Tu
I
Inducteur
Uex
U
M
Induit
Iex

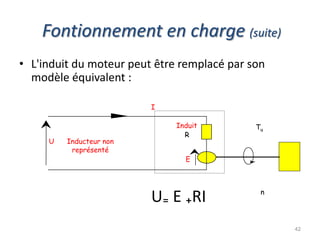

Fontionnement en charge (suite)
•L'induit du moteur peut être remplacé par son modèle équivalent :
U₌ E ₊RI
42
E
Tu n
I
R
Inducteur non représenté
Induit
U

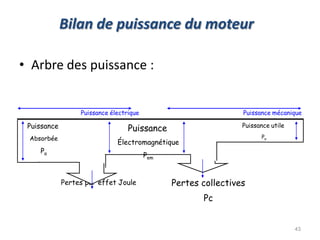

Bilan de puissance du moteur
•Arbre des puissance :
Pj
Pertes par effet Joule
43
Puissance utile Pu
Pertes collectives
Pc
Puissance
Absorbée
Pa
Puissance Électromagnétique
Pem
Puissance mécanique
Puissance électrique

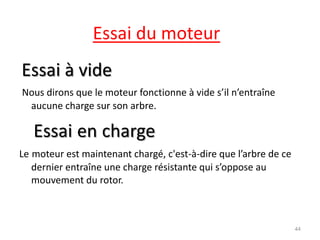

Essai du moteur
Essai à vide
Nous dirons que le moteur fonctionne à vide s’il n’entraîne aucune charge sur son arbre.
Essai en charge
Le moteur est maintenant chargé, c'est-à-dire que l’arbre de ce dernier entraîne une charge résistante qui s’oppose au mouvement du rotor.
44
Point de fonctionnement
Le point de fonctionnement se trouve sur l’intersection de caractéristique
mécanique du moteur et de la courbe qui caractérise le moment du couple
résistant de lacharge.
Point de fonctionnement
45
TR [Nm]
Tu [Nm]
n [tr.min- 1]
Tu’
n’
0

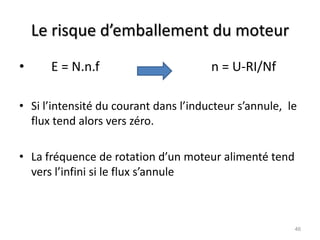

Le risque d’emballement du moteur
• E = N.n.f n = U-RI/Nf
•Si l’intensité du courant dans l’inducteur s’annule, le flux tend alors vers zéro.
•La fréquence de rotation d’un moteur alimenté tend vers l’infini si le flux s’annule
46

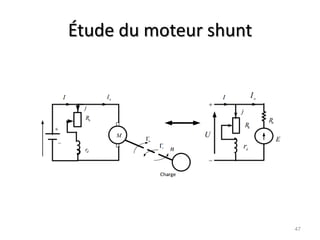

Étude du moteur shunt
47

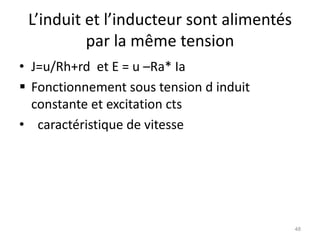

L’induit et l’inducteur sont alimentés par la même tension
•J=u/Rh+rd et E = u –Ra* Ia
Fonctionnement sous tension d induit constante et excitation cts

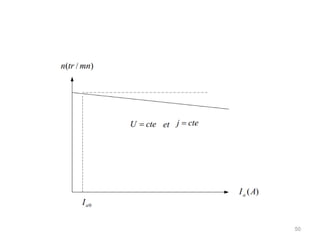

• caractéristique de vitesse
48

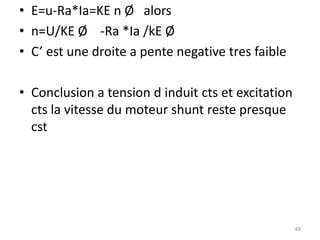

•E=u-Ra*Ia=KE n Ø alors
•n=U/KE Ø -Ra *Ia /kE Ø
•C’ est une droite a pente negative tres faible
•Conclusion a tension d induit cts et excitation cts la vitesse du moteur shunt reste presque cst
49
50

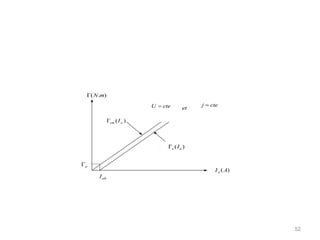

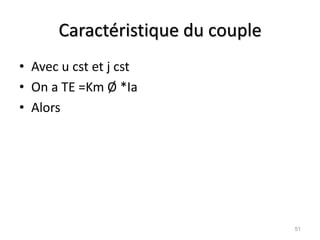

Caractéristique du couple
•Avec u cst et j cst
•On a TE =Km Ø *Ia
•Alors
51
52

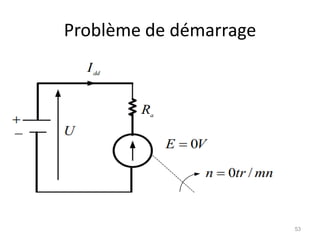

Problème de démarrage
53

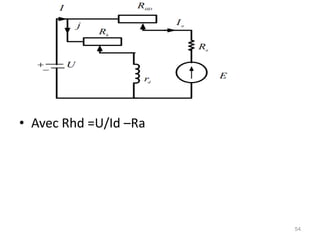

•Avec Rhd =U/Id –Ra
54
Bilan de puissance et rendement
55

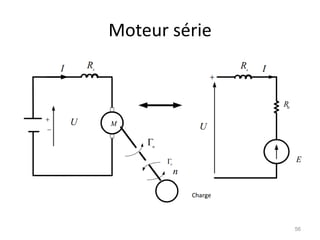

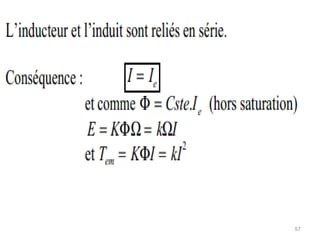

Moteur série
56
57
58

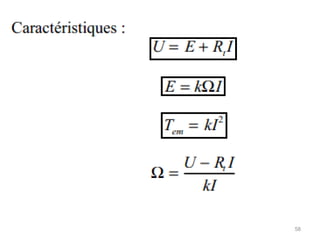

Caractéristique
•U=E +(Ra+Rs)Ia

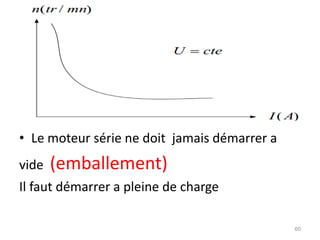

Caractéristique du vitesse
E= k n Ia alors n =E/ k Ia =U -(Ra+Rs)Ia /KI a
59
•Le moteur série ne doit jamais démarrer a
vide (emballement)
Il faut démarrer a pleine de charge
60

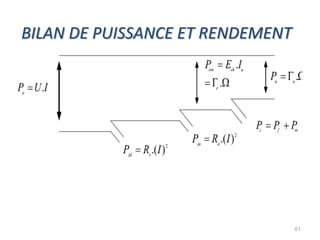

BILAN DE PUISSANCE ET RENDEMENT
61

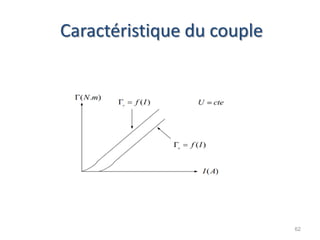

Caractéristique du couple
62

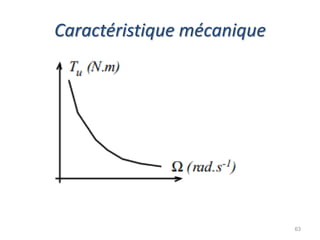

Caractéristique mécanique
63
Sens de rotation
64

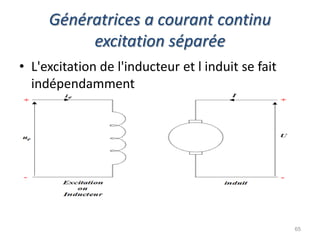

Génératrices a courant continu excitation séparée
•L'excitation de l'inducteur et l induit se fait indépendamment
65

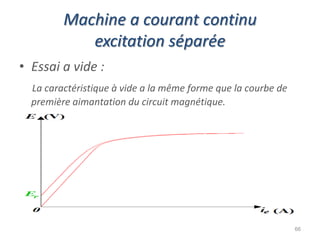

Machine a courant continu excitation séparée
•Essai a vide :
La caractéristique à vide a la même forme que la courbe de première aimantation du circuit magnétique.
66

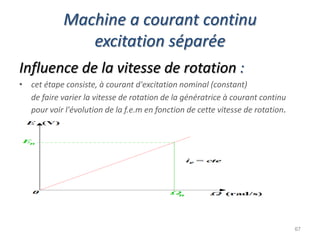

Machine a courant continu excitation séparée
Influence de la vitesse de rotation :
•cet étape consiste, à courant d'excitation nominal (constant)
de faire varier la vitesse de rotation de la génératrice à courant continu pour voir l'évolution de la f.e.m en fonction de cette vitesse de rotation.
67

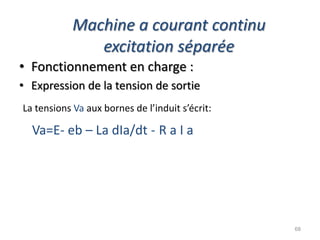

Machine a courant continu excitation séparée
•Fonctionnement en charge :
•Expression de la tension de sortie
La tensions Va aux bornes de l’induit s’écrit:
Va=E- eb – La dIa/dt - R a I a
68

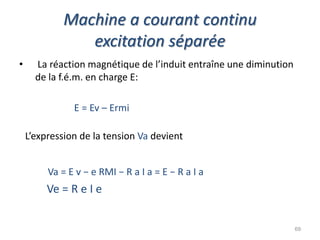

Machine a courant continu excitation séparée
• La réaction magnétique de l’induit entraîne une diminution de la f.é.m. en charge E:
E = Ev – Ermi
L’expression de la tension Va devient
Va = E v − e RMI − R a I a = E − R a I a
Ve = R e I e
69
Machine a courant continu excitation séparée

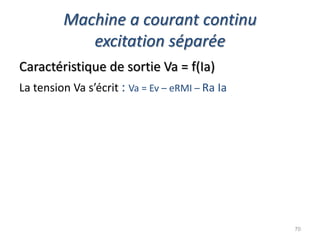

Caractéristique de sortie Va = f(Ia)
La tension Va s’écrit : Va = Ev – eRMI – Ra Ia
70
Machine a courant continu excitation séparée

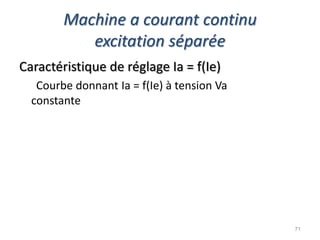

Caractéristique de réglage Ia = f(Ie)
Courbe donnant Ia = f(Ie) à tension Va constante
71
Machine a courant continu excitation séparée

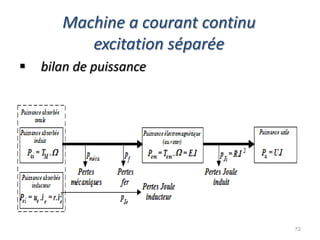

 bilan de puissance
72

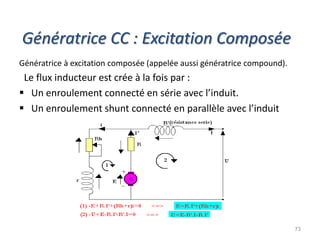

Génératrice CC : Excitation Composée
Génératrice à excitation composée (appelée aussi génératrice compound).
Le flux inducteur est crée à la fois par :
Un enroulement connecté en série avec l’induit.
Un enroulement shunt connecté en parallèle avec l’induit
73

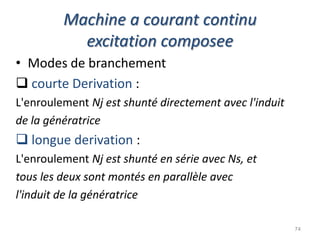

Machine a courant continu excitation composee
•Modes de branchement
 courte Derivation :
L'enroulement Nj est shunté directement avec l'induit
de la génératrice
 longue derivation :
L'enroulement Nj est shunté en série avec Ns, et
tous les deux sont montés en parallèle avec
l'induit de la génératrice
74

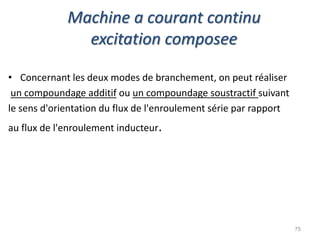

Machine a courant continu excitation composee
•Concernant les deux modes de branchement, on peut réaliser
un compoundage additif ou un compoundage soustractif suivant
le sens d'orientation du flux de l'enroulement série par rapport
au flux de l'enroulement inducteur.
75

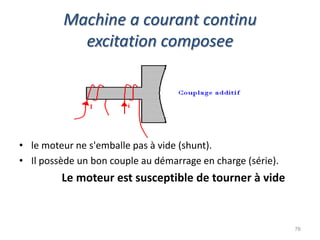

Machine a courant continu excitation composee
•le moteur ne s'emballe pas à vide (shunt).
•Il possède un bon couple au démarrage en charge (série).
Le moteur est susceptible de tourner à vide
76

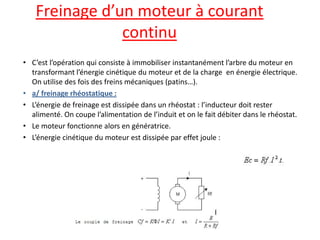

Freinage d’un moteur à courant continu
•C’est l’opération qui consiste à immobiliser instantanément l’arbre du moteur en transformant l’énergie cinétique du moteur et de la charge en énergie électrique. On utilise des fois des freins mécaniques (patins…).
•a/ freinage rhéostatique :
•L’énergie de freinage est dissipée dans un rhéostat : l’inducteur doit rester alimenté. On coupe l’alimentation de l’induit et on le fait débiter dans le rhéostat.
•Le moteur fonctionne alors en génératrice.
•L’énergie cinétique du moteur est dissipée par effet joule :

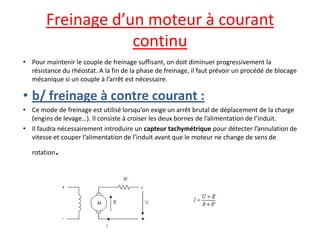

Freinage d’un moteur à courant continu
•Pour maintenir le couple de freinage suffisant, on doit diminuer progressivement la résistance du rhéostat. A la fin de la phase de freinage, il faut prévoir un procédé de blocage mécanique si un couple à l’arrêt est nécessaire.
•b/ freinage à contre courant :
•Ce mode de freinage est utilisé lorsqu’on exige un arrêt brutal de déplacement de la charge (engins de levage…). Il consiste à croiser les deux bornes de l’alimentation de l’induit.
•Il faudra nécessairement introduire un capteur tachymétrique pour détecter l’annulation de vitesse et couper l’alimentation de l’induit avant que le moteur ne change de sens de rotation.

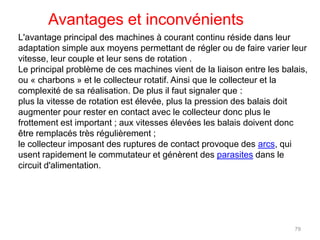

L'avantage principal des machines à courant continu réside dans leur adaptation simple aux moyens permettant de régler ou de faire varier leur vitesse, leur couple et leur sens de rotation .
Le principal problème de ces machines vient de la liaison entre les balais, ou « charbons » et le collecteur rotatif. Ainsi que le collecteur et la complexité de sa réalisation. De plus il faut signaler que :
plus la vitesse de rotation est élevée, plus la pression des balais doit augmenter pour rester en contact avec le collecteur donc plus le frottement est important ; aux vitesses élevées les balais doivent donc être remplacés très régulièrement ;
le collecteur imposant des ruptures de contact provoque des arcs, qui usent rapidement le commutateur et génèrent des parasites dans le circuit d'alimentation.
Avantages et inconvénients
79

Contenu connexe

Tendances

Chapitre 3 mli mcc
Chapitre 3 mli mccChapitre 3 mli mcc
Chapitre 3 mli mcc
OUAJJI Hassan

PFE régulateur de vitesse d'un moteur DC
PFE régulateur de vitesse d'un moteur DCPFE régulateur de vitesse d'un moteur DC
PFE régulateur de vitesse d'un moteur DCMohamed Arhoujdam

Cours sur les énergies
Cours sur les énergiesCours sur les énergies
Cours sur les énergies
Kesraoui Hichem

Ch1 machine a courant continu
Ch1 machine a courant continuCh1 machine a courant continu
Ch1 machine a courant continu
MOUHSSINE BEN HAMMOU

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com
morin moli

A. Attou Commande scalaire MAS
A. Attou  Commande scalaire MASA. Attou  Commande scalaire MAS
A. Attou Commande scalaire MAS
Attou

Formulaire d electrotechnique
Formulaire d electrotechniqueFormulaire d electrotechnique
Formulaire d electrotechnique
morin moli

Mcc
MccMcc
Machines électriques: Correction des exercices du chapitre Transformateur.
Machines électriques: Correction des exercices du chapitre Transformateur.Machines électriques: Correction des exercices du chapitre Transformateur.
Machines électriques: Correction des exercices du chapitre Transformateur.Mohamed Khalfaoui

Télécharger livre - schéma d'installation électrique
Télécharger livre - schéma d'installation électriqueTélécharger livre - schéma d'installation électrique
Télécharger livre - schéma d'installation électrique
morin moli

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
RAMZI EL IDRISSI

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
Mayssa Rjaibia

Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
RAMZI EL IDRISSI

Moteur asynchrone
Moteur asynchroneMoteur asynchrone
Moteur asynchrone
omar bllaouhamou

Machines électriques : Qcm chapitre v
Machines électriques : Qcm chapitre v Machines électriques : Qcm chapitre v
Machines électriques : Qcm chapitre v Mohamed Khalfaoui

Transmission de puissance
Transmission de puissanceTransmission de puissance
Transmission de puissance
Binsaf1

Moteur Asynchrone
Moteur AsynchroneMoteur Asynchrone
Moteur Asynchrone
Med Amine

Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Imed Frioukh


Tendances (20)

Chapitre 3 mli mcc
Chapitre 3 mli mccChapitre 3 mli mcc
Chapitre 3 mli mcc

PFE régulateur de vitesse d'un moteur DC
PFE régulateur de vitesse d'un moteur DCPFE régulateur de vitesse d'un moteur DC
PFE régulateur de vitesse d'un moteur DC

Cours sur les énergies
Cours sur les énergiesCours sur les énergies
Cours sur les énergies

Ch1 machine a courant continu
Ch1 machine a courant continuCh1 machine a courant continu
Ch1 machine a courant continu

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com

A. Attou Commande scalaire MAS
A. Attou  Commande scalaire MASA. Attou  Commande scalaire MAS
A. Attou Commande scalaire MAS

Formulaire d electrotechnique
Formulaire d electrotechniqueFormulaire d electrotechnique
Formulaire d electrotechnique

Mcc
MccMcc
Mcc

Machines électriques: Correction des exercices du chapitre Transformateur.
Machines électriques: Correction des exercices du chapitre Transformateur.Machines électriques: Correction des exercices du chapitre Transformateur.
Machines électriques: Correction des exercices du chapitre Transformateur.

Télécharger livre - schéma d'installation électrique
Télécharger livre - schéma d'installation électriqueTélécharger livre - schéma d'installation électrique
Télécharger livre - schéma d'installation électrique

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877

Qcm chapitre v corrig+®
Qcm chapitre v corrig+®Qcm chapitre v corrig+®
Qcm chapitre v corrig+®

17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable
17281795 commande-d-une-machine-a-courant-continu-a-vitesse-variable

Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE

Moteur asynchrone
Moteur asynchroneMoteur asynchrone
Moteur asynchrone

Machines électriques : Qcm chapitre v
Machines électriques : Qcm chapitre v Machines électriques : Qcm chapitre v
Machines électriques : Qcm chapitre v

CM Transformateur monophasé
CM Transformateur monophaséCM Transformateur monophasé
CM Transformateur monophasé

Transmission de puissance
Transmission de puissanceTransmission de puissance
Transmission de puissance

Moteur Asynchrone
Moteur AsynchroneMoteur Asynchrone
Moteur Asynchrone

Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...


Similaire à Mcc

machine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et camachine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
Dystopien

Machines synchrones.pdf
Machines synchrones.pdfMachines synchrones.pdf
Machines synchrones.pdf
YvanNgnie1

Moteur à courant continu v2k5
Moteur à courant continu v2k5Moteur à courant continu v2k5
Moteur à courant continu v2k5
MOUHSSINE BEN HAMMOU

Alternateur 2002
Alternateur 2002Alternateur 2002
Alternateur 2002
mehdimd

1167859.ppt
1167859.ppt1167859.ppt
1167859.ppt
TarakBenslimane

Machine à courant continu.pptx
 Machine à courant continu.pptx Machine à courant continu.pptx
Machine à courant continu.pptx
ArabiArabi2

Moteur a courant continu
Moteur a courant continuMoteur a courant continu
Moteur a courant continuwolfori

machine asynchrone.pdf
machine asynchrone.pdfmachine asynchrone.pdf
machine asynchrone.pdf
MohamedSalimBelkorch

Chapitre_5_Machine_asynchrone.pdf
Chapitre_5_Machine_asynchrone.pdfChapitre_5_Machine_asynchrone.pdf
Chapitre_5_Machine_asynchrone.pdf
ismaoui

Le moteur asynchrone_triphase
Le moteur asynchrone_triphaseLe moteur asynchrone_triphase
Le moteur asynchrone_triphase
Yousef Jalti

Machines synchrones 3 ph
Machines synchrones 3 phMachines synchrones 3 ph
Machines synchrones 3 ph
OUAJJI Hassan

Mcc geii 2
Mcc geii 2Mcc geii 2
Mcc geii 2
OUAJJI Hassan

ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptx
APLOGAN

principe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.comprincipe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.com
morin moli

10250506.ppt
10250506.ppt10250506.ppt
10250506.ppt
moh2020

Moteur asynchrone
Moteur asynchroneMoteur asynchrone
Moteur asynchrone
Mehdi Benqaida

Mas3 ph
Mas3 phMas3 ph
Mas3 ph
OUAJJI Hassan

Electrotechnique
ElectrotechniqueElectrotechnique
Electrotechnique
OUAJJI Hassan


Similaire à Mcc (20)

machine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et camachine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et ca

Machines synchrones.pdf
Machines synchrones.pdfMachines synchrones.pdf
Machines synchrones.pdf

Moteur à courant continu v2k5
Moteur à courant continu v2k5Moteur à courant continu v2k5
Moteur à courant continu v2k5

Alternateur 2002
Alternateur 2002Alternateur 2002
Alternateur 2002

1167859.ppt
1167859.ppt1167859.ppt
1167859.ppt

Machine à courant continu.pptx
 Machine à courant continu.pptx Machine à courant continu.pptx
Machine à courant continu.pptx

Moteur a courant continu
Moteur a courant continuMoteur a courant continu
Moteur a courant continu

machine asynchrone.pdf
machine asynchrone.pdfmachine asynchrone.pdf
machine asynchrone.pdf

Chapitre_5_Machine_asynchrone.pdf
Chapitre_5_Machine_asynchrone.pdfChapitre_5_Machine_asynchrone.pdf
Chapitre_5_Machine_asynchrone.pdf

Le moteur asynchrone_triphase
Le moteur asynchrone_triphaseLe moteur asynchrone_triphase
Le moteur asynchrone_triphase

Machines synchrones 3 ph
Machines synchrones 3 phMachines synchrones 3 ph
Machines synchrones 3 ph

Mcc geii 2
Mcc geii 2Mcc geii 2
Mcc geii 2

ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptx

9-mcc.pdf
9-mcc.pdf9-mcc.pdf
9-mcc.pdf

principe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.comprincipe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.com

10250506.ppt
10250506.ppt10250506.ppt
10250506.ppt

Moteur asynchrone
Moteur asynchroneMoteur asynchrone
Moteur asynchrone

Mas3 ph
Mas3 phMas3 ph
Mas3 ph

Electrotechnique
ElectrotechniqueElectrotechnique
Electrotechnique

Mas3
Mas3Mas3
Mas3


Dernier

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Daniel Bedard

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
ayoub_anbara96

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf
Henri Gomez

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
iheberry

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique
ALIIAE


Dernier (7)

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique


Mcc

  • 1. LE MOTEUR A COURANT CONTINU 1 Réalisé par: EL KHOULAQUI Mohamed. ZEGOUM Lamia. MOUFID Ayoub. AMMARI Ibtissam. Encadré par : Mr A.NEDDAMI.
  • 2. Plan Introduction Conception  inducteur  induit  collecteur/balais Principe de fonctionnement Champ magnétique  rôle  constitution Topographie du champ magnétique  principe  répartition du flux Pôles auxiliaires de commutation RMI Force électromotrice/couple électromotrice Fonctionnement génératrice et moteur Mode excitation shunt série séparé composé 2
  • 3. 1. Introduction Machines électriques Machines à courant alternatif Exemple : synchrone et asynchrone Machines à courant continu Machine à courant continu = convertisseur d’énergie Énergie électrique Énergie Mécanique Moteur générateur 3
  • 4. 2.1. l’inducteur L’inducteur est la partie fixe de la machine, son rôle est de créer un champ magnétique fixe dans l’espace. . . . . . . Bobine Pièce polaire Entrefer Noyau polaire Culasse En fonte ou en acier, elle forme la partie extérieur de la machine Autour desquels se trouvent les bobines inductrices, ils sont en acier coulé Ou épanouissement polaire Élargit la section d’entrée du flux dans l’entrefer 4
  • 6. 6 2.2.2. Collecteur Le collecteur est un ensemble de lames de cuivre isolées les unes des autres par des feuilles de mica. Ces lames sont montées sur l'arbre de la machine, mais isolées de ce dernier. 2.2.3. Balais Les balais, ou frotteurs, sont fixes et appuient sur le collecteur pour assurer la transmission de l'énergie entre la machine et le circuit extérieur. Ils sont maintenus par des porte-balais dans lesquels des ressorts viennent maintenir une pression
  • 7. 7
  • 8. 3-3-3 Le principe de fonctionnement a- le mode moteur: 8
  • 9. b- le mode génératrice: 9
  • 10. 10

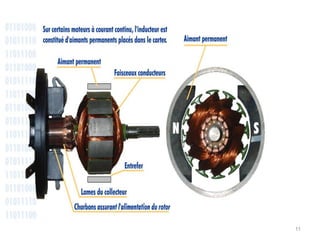

  • 11. 11
  • 12. Ce qu’il faut absolument retenir dans cette partie : A quoi sert un circuit magnétique ? Les éléments qui le composent Création du flux inducteur et sa répartition pour une machine à courant continu Pôles auxiliaires de commutations 12
  • 13. Le circuit magnétique • Le rôle du circuit magnétique est de canaliser le flux produit par les enroulements inducteurs supportés par les pôles principaux (stator), de façon à ce qu'il englobe un maximum de conducteurs de l'induit (rotor). 13
  • 14. Circuit magnétique •Il est constitué par l'ensemble: Partie fixe :stator Partie tournante :rotor L’entrefer 14
  • 15. Les éléments du circuit magnétique 15
  • 16. Les éléments du circuit magnétique •La culasse c en acier forme la partie extérieure de la machine. •Les noyaux polaires autour desquels se trouvent les bobines inductrices .Ils sont en acier ou en tôles épaisses •Épanouissements polaires qui élargissent la section de passage du flux dans l’entrefer • L’entrefer •L’anneau d’induit formé par un empilage de disques de tôles minces isolées entre elles •La denture de l’induit, c’est la partie du fer de l’induit ou se trouvent les dents et les encoches 16
  • 17. Topographie du champ magnétique »Principe •Le bobinage inducteur, traversé par le courant inducteur Ie, produit le flux magnétique dans la machine. Il est constitué d’un électro-aimant qui engendre la force magnétomotrice (F.M.M.) nécessaire à la production du flux. Dans les machines bipolaires (à deux pôles), deux bobines excitatrices Sont portées par deux pièces polaires montées à l’intérieur d’une culasse. La culasse est généralement en fonte d’acier, tandis que les pièces polaires sont formées de tôles d’acier doux. 17
  • 18. Topographie du champ magnétique •Répartition du flux •Circuit magnétique d’un moteur bipolaire •Circuit magnétique d’un moteur tétra polaire 18
  • 19. 19
  • 20. Topographie du champ magnétique Pôles auxiliaires de commutation •Aux bornes de la spire inductive apparaît alors une f.é.m d'auto- induction, qui tend à maintenir l'ancien sens du courant et qui se manifeste par un arc électrique entre le balai et la lame du collecteur qui le quitte. •Afin de remédier à ce problème, qui conduit à une usure prématurée des balais et du collecteur, la machine est équipée de pôles auxiliaires de commutation. •Ces derniers sont montés en série avec l'induit et ont une action localisée à la zone où se produisent ces inversions brutales de courant 20
  • 21. Topographie du champ magnétique •Pôles auxiliaires de commutation 21
  • 22. 4- la réaction magnétique induit: 22
  • 23. 23 Pôles de compensation Ils sont placés dans les épanouissements polaires et sont connectés en série avec l’induit. Ils produisent un flux inverse de la RMI. Uniquement pour les inducteurs bobinés
  • 24. Force électromotrice •Nous savons qu’une bobine en mouvement dans un champ magnétique voit apparaître à ses Borne une force électromotrice (f.é.m.) donnée par la loi de Faraday: Sur ce principe, la machine à courant continu est le siège d’une f.é.m. E : 24
  • 26. ° Couple électromagnétique •Soient deux conducteurs formant une spire parcourue par un courant I. Ceux-ci étant Placés dans un champ magnétique B, ils sont soumis aux forces de Laplace F1 et F2, qui forment un couple de force 26
  • 27. Couple électromagnétique •Expression du moment du couple électromagnétique 27
  • 28. Fonctionnement en génératrice 1.Fonctionnement à vide et à fréquence de rotation constante Le rotor de la machine est entraîné par une source extérieure à la fréquence de rotation n. Alors le courant débité est nul 28
  • 29. 29
  • 30. Modèle équivalent d’une génératrice à vide 30
  • 31. On a E0=U0 Fonctionnement sur charge résistive: La génératrice est entraînée par un moteur auxiliaire, elle débite un courant d’intensité I dans un rhéostat de charge 31
  • 32. On remplace L'induit de la génératrice par son modèle équivalent 32
  • 33. La loi d’Ohm de l’induit se déduit facilement du modèle équivalent : •U=E- RI 33
  • 34. On a aussi U =Rh*I 34
  • 35. Point de fonctionnement sur charge résistive 35
  • 36. Graphiquement Le point de fonctionnement du groupe Induit – Charge résistive est l’intersection des deux courbes 36
  • 37. Le point de fonctionnement peut également se calculer à partir des deux équations : •u=E- RI •U =Rh*I Bilan de puissance •Le bilan des puissances pr »sente toutes les puissances, depuis la puissance absorbée la puissance utile 37
  • 38. 38
  • 39. •Pa=T*Ω •Pc = Tp. Ω •Pem = Tem. Ω •Pem = E. I •Pj = R. I² •Pu = U. I 39
  • 40. •Le rendement η=Pu/Pa+Pex Pex=Uex*Iex =r*Iex 40
  • 41. Fonctionement en Moteur Fonctionement en charge : •L’induit du moteur est alimenté par une seconde source de tension continue, il entraîne une charge mécanique à la fréquence de rotation n. 41 Tu I Inducteur Uex U M Induit Iex
  • 42. Fontionnement en charge (suite) •L'induit du moteur peut être remplacé par son modèle équivalent : U₌ E ₊RI 42 E Tu n I R Inducteur non représenté Induit U
  • 43. Bilan de puissance du moteur •Arbre des puissance : Pj Pertes par effet Joule 43 Puissance utile Pu Pertes collectives Pc Puissance Absorbée Pa Puissance Électromagnétique Pem Puissance mécanique Puissance électrique
  • 44. Essai du moteur Essai à vide Nous dirons que le moteur fonctionne à vide s’il n’entraîne aucune charge sur son arbre. Essai en charge Le moteur est maintenant chargé, c'est-à-dire que l’arbre de ce dernier entraîne une charge résistante qui s’oppose au mouvement du rotor. 44
  • 45. Point de fonctionnement Le point de fonctionnement se trouve sur l’intersection de caractéristique mécanique du moteur et de la courbe qui caractérise le moment du couple résistant de lacharge. Point de fonctionnement 45 TR [Nm] Tu [Nm] n [tr.min- 1] Tu’ n’ 0
  • 46. Le risque d’emballement du moteur • E = N.n.f n = U-RI/Nf •Si l’intensité du courant dans l’inducteur s’annule, le flux tend alors vers zéro. •La fréquence de rotation d’un moteur alimenté tend vers l’infini si le flux s’annule 46
  • 47. Étude du moteur shunt 47
  • 48. L’induit et l’inducteur sont alimentés par la même tension •J=u/Rh+rd et E = u –Ra* Ia Fonctionnement sous tension d induit constante et excitation cts • caractéristique de vitesse 48
  • 49. •E=u-Ra*Ia=KE n Ø alors •n=U/KE Ø -Ra *Ia /kE Ø •C’ est une droite a pente negative tres faible •Conclusion a tension d induit cts et excitation cts la vitesse du moteur shunt reste presque cst 49
  • 50. 50
  • 51. Caractéristique du couple •Avec u cst et j cst •On a TE =Km Ø *Ia •Alors 51
  • 52. 52
  • 54. •Avec Rhd =U/Id –Ra 54
  • 55. Bilan de puissance et rendement 55
  • 57. 57
  • 58. 58
  • 59. Caractéristique •U=E +(Ra+Rs)Ia Caractéristique du vitesse E= k n Ia alors n =E/ k Ia =U -(Ra+Rs)Ia /KI a 59
  • 60. •Le moteur série ne doit jamais démarrer a vide (emballement) Il faut démarrer a pleine de charge 60
  • 61. BILAN DE PUISSANCE ET RENDEMENT 61
  • 65. Génératrices a courant continu excitation séparée •L'excitation de l'inducteur et l induit se fait indépendamment 65
  • 66. Machine a courant continu excitation séparée •Essai a vide : La caractéristique à vide a la même forme que la courbe de première aimantation du circuit magnétique. 66
  • 67. Machine a courant continu excitation séparée Influence de la vitesse de rotation : •cet étape consiste, à courant d'excitation nominal (constant) de faire varier la vitesse de rotation de la génératrice à courant continu pour voir l'évolution de la f.e.m en fonction de cette vitesse de rotation. 67
  • 68. Machine a courant continu excitation séparée •Fonctionnement en charge : •Expression de la tension de sortie La tensions Va aux bornes de l’induit s’écrit: Va=E- eb – La dIa/dt - R a I a 68
  • 69. Machine a courant continu excitation séparée • La réaction magnétique de l’induit entraîne une diminution de la f.é.m. en charge E: E = Ev – Ermi L’expression de la tension Va devient Va = E v − e RMI − R a I a = E − R a I a Ve = R e I e 69
  • 70. Machine a courant continu excitation séparée Caractéristique de sortie Va = f(Ia) La tension Va s’écrit : Va = Ev – eRMI – Ra Ia 70
  • 71. Machine a courant continu excitation séparée Caractéristique de réglage Ia = f(Ie) Courbe donnant Ia = f(Ie) à tension Va constante 71
  • 72. Machine a courant continu excitation séparée  bilan de puissance 72
  • 73. Génératrice CC : Excitation Composée Génératrice à excitation composée (appelée aussi génératrice compound). Le flux inducteur est crée à la fois par : Un enroulement connecté en série avec l’induit. Un enroulement shunt connecté en parallèle avec l’induit 73
  • 74. Machine a courant continu excitation composee •Modes de branchement  courte Derivation : L'enroulement Nj est shunté directement avec l'induit de la génératrice  longue derivation : L'enroulement Nj est shunté en série avec Ns, et tous les deux sont montés en parallèle avec l'induit de la génératrice 74
  • 75. Machine a courant continu excitation composee •Concernant les deux modes de branchement, on peut réaliser un compoundage additif ou un compoundage soustractif suivant le sens d'orientation du flux de l'enroulement série par rapport au flux de l'enroulement inducteur. 75
  • 76. Machine a courant continu excitation composee •le moteur ne s'emballe pas à vide (shunt). •Il possède un bon couple au démarrage en charge (série). Le moteur est susceptible de tourner à vide 76
  • 77. Freinage d’un moteur à courant continu •C’est l’opération qui consiste à immobiliser instantanément l’arbre du moteur en transformant l’énergie cinétique du moteur et de la charge en énergie électrique. On utilise des fois des freins mécaniques (patins…). •a/ freinage rhéostatique : •L’énergie de freinage est dissipée dans un rhéostat : l’inducteur doit rester alimenté. On coupe l’alimentation de l’induit et on le fait débiter dans le rhéostat. •Le moteur fonctionne alors en génératrice. •L’énergie cinétique du moteur est dissipée par effet joule :
  • 78. Freinage d’un moteur à courant continu •Pour maintenir le couple de freinage suffisant, on doit diminuer progressivement la résistance du rhéostat. A la fin de la phase de freinage, il faut prévoir un procédé de blocage mécanique si un couple à l’arrêt est nécessaire. •b/ freinage à contre courant : •Ce mode de freinage est utilisé lorsqu’on exige un arrêt brutal de déplacement de la charge (engins de levage…). Il consiste à croiser les deux bornes de l’alimentation de l’induit. •Il faudra nécessairement introduire un capteur tachymétrique pour détecter l’annulation de vitesse et couper l’alimentation de l’induit avant que le moteur ne change de sens de rotation.
  • 79. L'avantage principal des machines à courant continu réside dans leur adaptation simple aux moyens permettant de régler ou de faire varier leur vitesse, leur couple et leur sens de rotation . Le principal problème de ces machines vient de la liaison entre les balais, ou « charbons » et le collecteur rotatif. Ainsi que le collecteur et la complexité de sa réalisation. De plus il faut signaler que : plus la vitesse de rotation est élevée, plus la pression des balais doit augmenter pour rester en contact avec le collecteur donc plus le frottement est important ; aux vitesses élevées les balais doivent donc être remplacés très régulièrement ; le collecteur imposant des ruptures de contact provoque des arcs, qui usent rapidement le commutateur et génèrent des parasites dans le circuit d'alimentation. Avantages et inconvénients 79
