CHAPITRE 3
MACHINES À
COURANT CONTINU
1 - PRINCIPES
GÉNÉRAUX

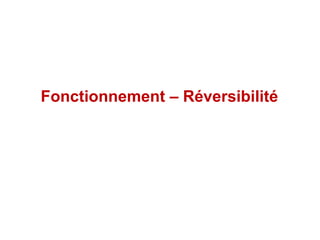

Fonctionnement – Réversibilité
En déplaçant un conducteur fermé dans un
champ magnétique, on engendre un courant
(cas de la génératrice).
Inversement, ce même conducteur,
parcouru par un courant et placé dans un
champ magnétique, est soumis à une force
électromagnétique (cas du moteur).
Ces deux principes sont présents dans une
machine à courant continu, qui est donc
réversible.
Constitution
On a deux parties principales, séparées
par un entrefer :
– un inducteur qui crée le champ
magnétique (excitation) ;
– un induit dont le but est de produire
le courant (génératrice), ou d’alimenter
les conducteurs en courant électrique
(fonctionnement en moteur).
On considère le cas simple
d’une machine bipolaire

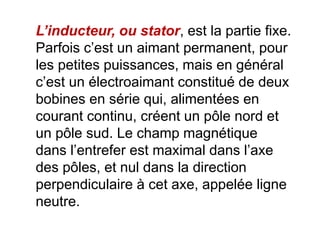

L’inducteur, ou stator, est la partie fixe.
Parfois c’est un aimant permanent, pour
les petites puissances, mais en général
c’est un électroaimant constitué de deux
bobines en série qui, alimentées en
courant continu, créent un pôle nord et
un pôle sud. Le champ magnétique
dans l’entrefer est maximal dans l’axe
des pôles, et nul dans la direction
perpendiculaire à cet axe, appelée ligne
neutre.

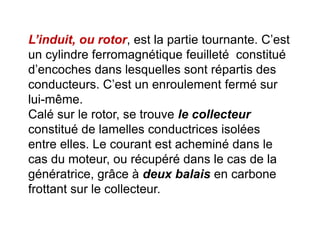

L’induit, ou rotor, est la partie tournante. C’est
un cylindre ferromagnétique feuilleté constitué
d’encoches dans lesquelles sont répartis des
conducteurs. C’est un enroulement fermé sur
lui-même.
Calé sur le rotor, se trouve le collecteur
constitué de lamelles conductrices isolées
entre elles. Le courant est acheminé dans le
cas du moteur, ou récupéré dans le cas de la
génératrice, grâce à deux balais en carbone
frottant sur le collecteur.
Rôle du collecteur : Il change le sens du courant (commutation) dans
les conducteurs lors du franchissement de la ligne neutre,
permettant ainsi aux forces d’agir dans le même sens (Fig.).
Le collecteur est un onduleur de courant tournant (dans le cas du
moteur).
Remarques:
– Le collecteur et les balais sont les points faibles d’une
machine à CC.
– Une machine bipolaire comporte deux voies
d’enroulement en parallèle : Une voie d’enroulement
étant l’ensemble des conducteurs entre les balais.
Chaque voie est traversée par la moitié du courant
d’induit.
Symbole et conventions :
La plaque signalétique indique les valeurs
nominales des grandeurs de l’induit et de
l’inducteur, le mode d’excitation, la vitesse
nominale et la puissance mécanique utile dans le
cas du moteur.
F.é.m. – Modèle
Expression de la fém :
L’induit étant en rotation, les conducteurs coupent le flux
magnétique inducteur et sont le siège d’une tension
induite alternative. Le collecteur redresse cette tension ;
le nombre d’encoches étant important, la fém E entre les
balais est quasiment continue.
E = NnΦ ou E = KΦΩ avec K = N/2π
E : fém (V) ; N : nombre de conducteurs actifs de l’induit ;
Φ : flux sous un pôle de l’inducteur (Wb) ; n et Ω : vitesse
de rotation (n en tr/s, et Ω en rad/s).
Remarques:
– Le collecteur est un redresseur de tension tournant.
– Si le flux est constant (cas fréquent), E = kΩ est
directement proportionnelle à la vitesse.
– Le courant dans l’induit provoque un champ
magnétique qui modifie la fém : c’est la réaction
magnétique d’induit, qu’on atténue en disposant des
enroulements supplémentaires au rotor appelés pôles
auxiliaires. On négligera ce phénomène par la suite.
Modèle de l’induit : ( fonctionnement en moteur)
U = E + RI
E : fém (V) ;
U : tension d’induit (V) ;
I : courant d’induit (A) ;
R : résistance d’induit (Ω) qui tient compte de l’enroulement, du collecteur et des balais.
Couple – Vitesse
• Moment du couple électromagnétique : La puissance électromagnétique est
convertie en puissance mécanique.
Pem = EI = Tem Ω avec E = KΦΩ. D’où : Tem = KΦI
Tem : moment du couple électromagnétique (Nm) ; Φ : flux sous un pôle de l’inducteur
(Wb) ; I : courant dans l’induit (A).
• Cas d’une machine multipolaire : Une machine à p paires de pôles comporte p
paires de balais. Selon la façon dont l’induit est bobiné, la machine peut comporter plus
de deux voies d’enroulement. Dans ce cas, les expressions de la fém et du couple
deviennent :
E = (p/a).KΦΩ et Tem = (p/a).KΦI
2a : nombre de paires de voies d’enroulements en parallèles (a : entier positif).
• Expression de la vitesse : La loi d’Ohm et l’expression de la fém donnent :
Ω = (U – RI) / KΦ
Ω: vitesse de rotation de l’induit (rad/s) ; U : tension d’induit (V) ; I : courant d’induit (A) ;
R : résistance d’induit (Ω) ; Φ : flux sous un pôle d’inducteur (Wb).
• Caractéristique à vide :
Elle se trace en fonctionnement en génératrice à excitation séparée, quel
que soit le mode d’excitation ultérieur de la machine. C’est la courbe
d’aimantation du circuit magnétique. Le point de fonctionnement P se
situe dans le coude de saturation.
Remarque :
Du fait de l’hystérésis, la courbe ne passe pas par l’origine. Il existe une
f.é.m. rémanente ER (ainsi qu’un étroit cycle d’hystérésis, non représenté
sur la figure).
En régime variable les équations électriques et mécaniques du
modèle dynamique sont :
u(t) = e(t) + R.i(t) + L.(di(t) / dt)
e(t) = k.Ω(t)
Tem(t) = k.i(t)
J.(dΩ(t) / dt) + f.Ω(t) = Tem(t) − TR(t)

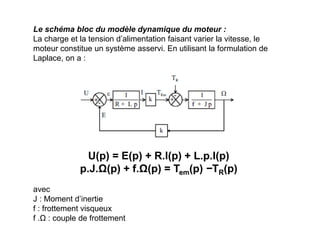

Le schéma bloc du modèle dynamique du moteur :
La charge et la tension d’alimentation faisant varier la vitesse, le
moteur constitue un système asservi. En utilisant la formulation de
Laplace, on a :
U(p) = E(p) + R.I(p) + L.p.I(p)
p.J.Ω(p) + f.Ω(p) = Tem(p) −TR(p)
avec
J : Moment d’inertie
f : frottement visqueux
f .Ω : couple de frottement
2- MODES
D’EXCITATION
MOTEUR À EXCITATION
INDÉPENDANTE OU SÉPARÉE
- Schéma
- Démarrage
- Réglage de la vitesse
• Schéma :
Ce mode d’excitation nécessite deux sources d’alimentations
distinctes. On change le sens de rotation en permutant les bornes de
l’induit ou de l’inducteur.
• Conditions de démarrage
– On alimente l’inducteur avant l’induit en réglant Ie à sa valeur nominale.
– Il faut limiter le courant d’induit ID au démarrage (ID < 2IN en général)
en démarrant sous tension réduite, grâce à un hacheur ou un redresseur
commandé.
– On peut démarrer en charge si ID > TRD / (KΦ) où TRD est le couple
résistant opposé par la charge au démarrage. En conséquence le
moteur possède un couple important au démarrage.
• Réglage de la vitesse :
On peut régler la vitesse en agissant sur Φ, donc sur l’excitation, ou
sur la tension U (alimentation de l’induit) :
– L’action sur l’excitation, avec un rhéostat de champ ou une
tension Ue réglable, n’offre qu’une variation limitée, et n’est pas
possible si l’inducteur est à aimants permanents.
– L’action sur la tension d’induit résout le problème du démarrage.
En conclusion, la souplesse de ces deux réglages indépendants
confère à ce moteur une grande précision.
• Risque d’emballement :
Si l’excitation s’annule alors que l’induit est encore alimenté,
le moteur s’emballe et peut détruire l’induit.
En conséquence :
– Il ne faut jamais couper le circuit d’excitation.
– Pour arrêter le moteur, il faut couper l’induit avant l’inducteur.
- Bilan des puissances
- Rendement
• Arbres des puissances
U : tension d’induit et Ue : tension de l’inducteur (V) ; I : courant d’induit
et Ie : courant de l’inducteur (A) ; R : résistance de l’induit et r :
résistance de l’inducteur (Ω) ; TU : couple utile sur l’arbre (Nm) ; Ω :
vitesse de rotation (rad/s).
PA = UI + UeIe pJe = rI2
e = U2
e /r = UeIe pJR = RI2 PU = TUΩ
Remarques :
– À vitesse constante, les pertes mécaniques et les pertes fer sont constantes.
– Les pertes sont groupées sous le nom de pertes « collectives » , soit
pC = pF + pm, qui, en première approximation, sont proportionnelles à la vitesse.
• Rendement
• Détermination des pertes : (méthode des pertes séparées).
– Les résistances du stator et du rotor peuvent se mesurer à chaud par la
méthode voltampère - métrique.
– En charge, on mesure PA, pJR et pJe.
– À vide, avec les mêmes conditions d’excitation et de vitesse, on mesure :
PA0 = RI2
0 + pC ≈ pC
Freinage
Le freinage du moteur utilise le principe de la réversibilité :
L’induit est relié à un rhéostat. Entraînée par son inertie, la machine
fonctionne en génératrice et dissipe son énergie dans le rhéostat. On
peut aussi récupérer cette énergie avec des procédés électroniques
(Redressement commandé) et la renvoyer sur l’alimentation (freinage
avec récupération).
MOTEUR À EXCITATION
SÉRIE
-Schéma
-Démarrage
- Réglage de la vitesse

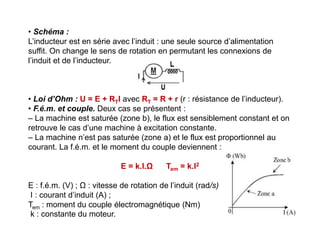

• Schéma :
L’inducteur est en série avec l’induit : une seule source d’alimentation
suffit. On change le sens de rotation en permutant les connexions de
l’induit et de l’inducteur.
• Loi d’Ohm : U = E + RTI avec RT = R + r (r : résistance de l’inducteur).
• F.é.m. et couple. Deux cas se présentent :
– La machine est saturée (zone b), le flux est sensiblement constant et on
retrouve le cas d’une machine à excitation constante.
– La machine n’est pas saturée (zone a) et le flux est proportionnel au
courant. La f.é.m. et le moment du couple deviennent :
E = k.I.Ω Tem = k.I2
E : f.é.m. (V) ; Ω : vitesse de rotation de l’induit (rad/s)
I : courant d’induit (A) ;
Tem : moment du couple électromagnétique (Nm)
k : constante du moteur.

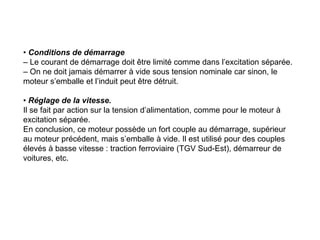

• Conditions de démarrage
– Le courant de démarrage doit être limité comme dans l’excitation séparée.
– On ne doit jamais démarrer à vide sous tension nominale car sinon, le
moteur s’emballe et l’induit peut être détruit.
• Réglage de la vitesse.
Il se fait par action sur la tension d’alimentation, comme pour le moteur à
excitation séparée.
En conclusion, ce moteur possède un fort couple au démarrage, supérieur
au moteur précédent, mais s’emballe à vide. Il est utilisé pour des couples
élevés à basse vitesse : traction ferroviaire (TGV Sud-Est), démarreur de
voitures, etc.
Bilan des puissances – Rendement
Il n’y a pratiquement pas de différence avec le moteur à excitation
séparée.
Freinage
Il se fait comme dans le cas précédent en utilisant la réversibilité de la
machine
Caractéristiques

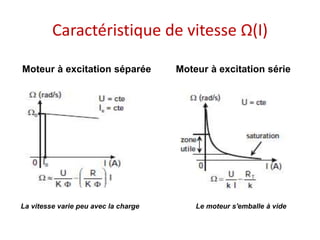

Caractéristique de vitesse Ω(I)
Moteur à excitation séparée Moteur à excitation série
La vitesse varie peu avec la charge Le moteur s'emballe à vide
Caractéristique de couple TU(I)
Moteur à excitation séparée Moteur à excitation série
La charge impose le courant dans l'induit

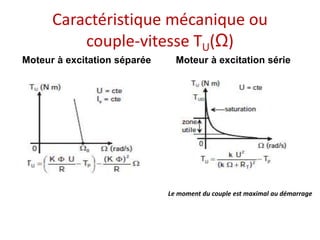

Caractéristique mécanique ou
couple-vitesse TU(Ω)
Moteur à excitation séparée Moteur à excitation série
Le moment du couple est maximal au démarrage
Caractéristique mécanique TU(Ω)
à tension d'induit variable
Moteur à excitation séparée Moteur à excitation série
On règle la vitesse
Moteur universel
Le moment du couple d’un moteur série étant
proportionnel au carré du courant d’alimentation,
il peut fonctionner en régime sinusoïdal. On
obtient ainsi un moteur universel.
Le stator d’un tel moteur est feuilleté pour limiter
les pertes fer.
Ces moteurs sont très répandus (sèche-cheveux,
mixeurs, ventilateurs, etc.)
MOTEUR À EXCITATION
EN DÉRIVATION
• L’induit et l’inducteur sont en parallèles
• Une seule source d’alimentation
• Les caractéristiques sont identiques à celles
d’un moteur à excitation indépendante
• Notion de droite des inducteurs
La droite U = r.i est appelée droite des inducteurs.
Le point de fonctionnement dépend de la valeur de r.
trois cas sont probables :
- pas d’intersection entre r.i et E(i) : pas d’amorçage de la machine
- ri est la tangente à la partie linéaire de E(i) : amorçage critique
- intersection dans la zone non linéaire.
D’où la nécessité de mettre en série avec l’inducteur un rhéostat de
champ pour pouvoir agir sur la droite des inducteurs

Contenu connexe

Tendances

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf
YoussefOumhella

Formulaire
Formulaire Formulaire
Formulaire
toumed

Moteur asynchrone
Moteur asynchroneMoteur asynchrone
Moteur asynchrone
Mehdi Benqaida

Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurExercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
zahir99

Machines synchrones.pdf
Machines synchrones.pdfMachines synchrones.pdf
Machines synchrones.pdf
YvanNgnie1

Chapitre 2 electrotech mli
Chapitre 2 electrotech mliChapitre 2 electrotech mli
Chapitre 2 electrotech mli
OUAJJI Hassan

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase
morin moli

principe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.comprincipe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.com
morin moli

Transformateurs
TransformateursTransformateurs
Transformateurs
OUAJJI Hassan

Exercices moteur asynchrone WWW.OFPPT-INFO.BLOGSPOT.COM
Exercices moteur asynchrone WWW.OFPPT-INFO.BLOGSPOT.COMExercices moteur asynchrone WWW.OFPPT-INFO.BLOGSPOT.COM
Exercices moteur asynchrone WWW.OFPPT-INFO.BLOGSPOT.COM
jamal yasser

Mcc
MccMcc
Exercices corrigés sur le gradateur triphasé
 Exercices corrigés sur le gradateur triphasé Exercices corrigés sur le gradateur triphasé
Exercices corrigés sur le gradateur triphasé
morin moli

Electrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigésElectrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigés
RAMZI EL IDRISSI

Ch1 machine a courant continu
Ch1 machine a courant continuCh1 machine a courant continu
Ch1 machine a courant continu
MOUHSSINE BEN HAMMOU

Télécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphaséTélécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphasé
morin moli

Exercices triphase
Exercices triphaseExercices triphase
Exercices triphase
MOUHSSINE BEN HAMMOU

Formulaire d electrotechnique
Formulaire d electrotechniqueFormulaire d electrotechnique
Formulaire d electrotechnique
morin moli


Tendances (20)

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf

Formulaire
Formulaire Formulaire
Formulaire

Moteur asynchrone
Moteur asynchroneMoteur asynchrone
Moteur asynchrone

Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurExercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur

Le moteur asynchrone
Le moteur asynchroneLe moteur asynchrone
Le moteur asynchrone

Machines synchrones.pdf
Machines synchrones.pdfMachines synchrones.pdf
Machines synchrones.pdf

Chapitre 2 electrotech mli
Chapitre 2 electrotech mliChapitre 2 electrotech mli
Chapitre 2 electrotech mli

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase

principe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.comprincipe de fonctionnement machine asynchrone -www.cours-online.com
principe de fonctionnement machine asynchrone -www.cours-online.com

Transformateurs
TransformateursTransformateurs
Transformateurs

Exercices moteur asynchrone WWW.OFPPT-INFO.BLOGSPOT.COM
Exercices moteur asynchrone WWW.OFPPT-INFO.BLOGSPOT.COMExercices moteur asynchrone WWW.OFPPT-INFO.BLOGSPOT.COM
Exercices moteur asynchrone WWW.OFPPT-INFO.BLOGSPOT.COM

Mcc
MccMcc
Mcc

CM Transformateur monophasé
CM Transformateur monophaséCM Transformateur monophasé
CM Transformateur monophasé

Les transformateurs
Les transformateursLes transformateurs
Les transformateurs

Exercices corrigés sur le gradateur triphasé
 Exercices corrigés sur le gradateur triphasé Exercices corrigés sur le gradateur triphasé
Exercices corrigés sur le gradateur triphasé

Electrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigésElectrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigés

Ch1 machine a courant continu
Ch1 machine a courant continuCh1 machine a courant continu
Ch1 machine a courant continu

Télécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphaséTélécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphasé

Exercices triphase
Exercices triphaseExercices triphase
Exercices triphase

Formulaire d electrotechnique
Formulaire d electrotechniqueFormulaire d electrotechnique
Formulaire d electrotechnique


Similaire à Chapitre 3 mli mcc

machine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et camachine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
Dystopien

Machines synchrones 3 ph
Machines synchrones 3 phMachines synchrones 3 ph
Machines synchrones 3 ph
OUAJJI Hassan

Alternateur 2002
Alternateur 2002Alternateur 2002
Alternateur 2002
mehdimd

Moteur a courant continu
Moteur a courant continuMoteur a courant continu
Moteur a courant continu
wolfori

Mcc geii 2
Mcc geii 2Mcc geii 2
Mcc geii 2
OUAJJI Hassan

Mas3 ph
Mas3 phMas3 ph
Mas3 ph
OUAJJI Hassan

Moteur à courant continu v2k5
Moteur à courant continu v2k5Moteur à courant continu v2k5
Moteur à courant continu v2k5
MOUHSSINE BEN HAMMOU

ch 9 Moteur asynchrone.ppt
ch 9 Moteur asynchrone.pptch 9 Moteur asynchrone.ppt
ch 9 Moteur asynchrone.ppt
AnisAB6

Machine à courant continu.pptx
 Machine à courant continu.pptx Machine à courant continu.pptx
Machine à courant continu.pptx
ArabiArabi2

Moteur électrique et variateur de vitesse
Moteur électrique et variateur de vitesseMoteur électrique et variateur de vitesse
Moteur électrique et variateur de vitesse
moaad serhani

1167859.ppt
1167859.ppt1167859.ppt
1167859.ppt
TarakBenslimane

Le moteur asynchrone_triphase
Le moteur asynchrone_triphaseLe moteur asynchrone_triphase
Le moteur asynchrone_triphase
Yousef Jalti

Mcc
MccMcc
ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptx
APLOGAN

090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Charge090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Charge
guest5814cb

10250506.ppt
10250506.ppt10250506.ppt
10250506.ppt
moh2020

003 alternateur-regulation-depannage
003 alternateur-regulation-depannage003 alternateur-regulation-depannage
003 alternateur-regulation-depannage
EDM SA

Chapitre_5_Machine_asynchrone.pdf
Chapitre_5_Machine_asynchrone.pdfChapitre_5_Machine_asynchrone.pdf
Chapitre_5_Machine_asynchrone.pdf
ismaoui

Demarrage d'un moteur asynchrone triphasé
Demarrage d'un moteur asynchrone triphaséDemarrage d'un moteur asynchrone triphasé
Demarrage d'un moteur asynchrone triphasé
morin moli


Similaire à Chapitre 3 mli mcc (20)

machine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et camachine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et ca

Machines synchrones 3 ph
Machines synchrones 3 phMachines synchrones 3 ph
Machines synchrones 3 ph

Alternateur 2002
Alternateur 2002Alternateur 2002
Alternateur 2002

Moteur a courant continu
Moteur a courant continuMoteur a courant continu
Moteur a courant continu

Mcc geii 2
Mcc geii 2Mcc geii 2
Mcc geii 2

Mas3
Mas3Mas3
Mas3

Mas3 ph
Mas3 phMas3 ph
Mas3 ph

Moteur à courant continu v2k5
Moteur à courant continu v2k5Moteur à courant continu v2k5
Moteur à courant continu v2k5

ch 9 Moteur asynchrone.ppt
ch 9 Moteur asynchrone.pptch 9 Moteur asynchrone.ppt
ch 9 Moteur asynchrone.ppt

Machine à courant continu.pptx
 Machine à courant continu.pptx Machine à courant continu.pptx
Machine à courant continu.pptx

Moteur électrique et variateur de vitesse
Moteur électrique et variateur de vitesseMoteur électrique et variateur de vitesse
Moteur électrique et variateur de vitesse

1167859.ppt
1167859.ppt1167859.ppt
1167859.ppt

Le moteur asynchrone_triphase
Le moteur asynchrone_triphaseLe moteur asynchrone_triphase
Le moteur asynchrone_triphase

Mcc
MccMcc
Mcc

ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptx

090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Charge090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Charge

10250506.ppt
10250506.ppt10250506.ppt
10250506.ppt

003 alternateur-regulation-depannage
003 alternateur-regulation-depannage003 alternateur-regulation-depannage
003 alternateur-regulation-depannage

Chapitre_5_Machine_asynchrone.pdf
Chapitre_5_Machine_asynchrone.pdfChapitre_5_Machine_asynchrone.pdf
Chapitre_5_Machine_asynchrone.pdf

Demarrage d'un moteur asynchrone triphasé
Demarrage d'un moteur asynchrone triphaséDemarrage d'un moteur asynchrone triphasé
Demarrage d'un moteur asynchrone triphasé


Plus de OUAJJI Hassan

Mas3 circuit équivalent
Mas3 circuit équivalentMas3 circuit équivalent
Mas3 circuit équivalent
OUAJJI Hassan

Chapitre 1 electrotech mli
Chapitre 1 electrotech mliChapitre 1 electrotech mli
Chapitre 1 electrotech mli
OUAJJI Hassan

Ch5 systeme unitaire
Ch5 systeme unitaireCh5 systeme unitaire
Ch5 systeme unitaire
OUAJJI Hassan

Ch3 cm et transf
Ch3 cm et transfCh3 cm et transf
Ch3 cm et transf
OUAJJI Hassan

Ch2 systeme triphase equilibre
Ch2 systeme triphase equilibreCh2 systeme triphase equilibre
Ch2 systeme triphase equilibre
OUAJJI Hassan

Ch1 rappels elt
Ch1 rappels eltCh1 rappels elt
Ch1 rappels elt
OUAJJI Hassan

Les harmoniques
Les harmoniquesLes harmoniques
Les harmoniques
OUAJJI Hassan

Alternareur triphase
Alternareur triphaseAlternareur triphase
Alternareur triphase
OUAJJI Hassan

Electricité II
Electricité IIElectricité II
Electricité II
OUAJJI Hassan

Électricité II
Électricité IIÉlectricité II
Électricité II
OUAJJI Hassan


Plus de OUAJJI Hassan (10)

Mas3 circuit équivalent
Mas3 circuit équivalentMas3 circuit équivalent
Mas3 circuit équivalent

Chapitre 1 electrotech mli
Chapitre 1 electrotech mliChapitre 1 electrotech mli
Chapitre 1 electrotech mli

Ch5 systeme unitaire
Ch5 systeme unitaireCh5 systeme unitaire
Ch5 systeme unitaire

Ch3 cm et transf
Ch3 cm et transfCh3 cm et transf
Ch3 cm et transf

Ch2 systeme triphase equilibre
Ch2 systeme triphase equilibreCh2 systeme triphase equilibre
Ch2 systeme triphase equilibre

Ch1 rappels elt
Ch1 rappels eltCh1 rappels elt
Ch1 rappels elt

Les harmoniques
Les harmoniquesLes harmoniques
Les harmoniques

Alternareur triphase
Alternareur triphaseAlternareur triphase
Alternareur triphase

Electricité II
Electricité IIElectricité II
Electricité II

Électricité II
Électricité IIÉlectricité II
Électricité II


Dernier

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf
lebaobabbleu

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf
lebaobabbleu

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français
Txaruka

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x
NadineHG

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
DjibrilToure5

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif
NadineHG

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
lebaobabbleu

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx
Txaruka


Dernier (8)

A1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdfA1- Compréhension orale - présentations.pdf
A1- Compréhension orale - présentations.pdf

Compréhension orale La famille de Sophie (12).pdf
Compréhension orale  La famille de Sophie (12).pdfCompréhension orale  La famille de Sophie (12).pdf
Compréhension orale La famille de Sophie (12).pdf

Auguste Herbin.pptx Peintre français
Auguste   Herbin.pptx Peintre   françaisAuguste   Herbin.pptx Peintre   français
Auguste Herbin.pptx Peintre français

1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x1e geo metropolisation metropolisation x
1e geo metropolisation metropolisation x

GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGESGUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES
GUIDE POUR L’EVRAS BALISES ET APPRENTISSAGES

1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif1e Espaces productifs 2024.Espaces productif
1e Espaces productifs 2024.Espaces productif

MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdfMÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf
MÉDIATION ORALE - MON NOUVEL APPARTEMENT.pdf

Bonnard, Pierre et Marthe.pptx
Bonnard,     Pierre     et    Marthe.pptxBonnard,     Pierre     et    Marthe.pptx
Bonnard, Pierre et Marthe.pptx


Chapitre 3 mli mcc

  • 4. En déplaçant un conducteur fermé dans un champ magnétique, on engendre un courant (cas de la génératrice). Inversement, ce même conducteur, parcouru par un courant et placé dans un champ magnétique, est soumis à une force électromagnétique (cas du moteur). Ces deux principes sont présents dans une machine à courant continu, qui est donc réversible.
  • 6. On a deux parties principales, séparées par un entrefer : – un inducteur qui crée le champ magnétique (excitation) ; – un induit dont le but est de produire le courant (génératrice), ou d’alimenter les conducteurs en courant électrique (fonctionnement en moteur).
  • 7. On considère le cas simple d’une machine bipolaire
  • 8. L’inducteur, ou stator, est la partie fixe. Parfois c’est un aimant permanent, pour les petites puissances, mais en général c’est un électroaimant constitué de deux bobines en série qui, alimentées en courant continu, créent un pôle nord et un pôle sud. Le champ magnétique dans l’entrefer est maximal dans l’axe des pôles, et nul dans la direction perpendiculaire à cet axe, appelée ligne neutre.
  • 9. L’induit, ou rotor, est la partie tournante. C’est un cylindre ferromagnétique feuilleté constitué d’encoches dans lesquelles sont répartis des conducteurs. C’est un enroulement fermé sur lui-même. Calé sur le rotor, se trouve le collecteur constitué de lamelles conductrices isolées entre elles. Le courant est acheminé dans le cas du moteur, ou récupéré dans le cas de la génératrice, grâce à deux balais en carbone frottant sur le collecteur.
  • 10. Rôle du collecteur : Il change le sens du courant (commutation) dans les conducteurs lors du franchissement de la ligne neutre, permettant ainsi aux forces d’agir dans le même sens (Fig.). Le collecteur est un onduleur de courant tournant (dans le cas du moteur).
  • 11. Remarques: – Le collecteur et les balais sont les points faibles d’une machine à CC. – Une machine bipolaire comporte deux voies d’enroulement en parallèle : Une voie d’enroulement étant l’ensemble des conducteurs entre les balais. Chaque voie est traversée par la moitié du courant d’induit.
  • 12. Symbole et conventions : La plaque signalétique indique les valeurs nominales des grandeurs de l’induit et de l’inducteur, le mode d’excitation, la vitesse nominale et la puissance mécanique utile dans le cas du moteur.
  • 14. Expression de la fém : L’induit étant en rotation, les conducteurs coupent le flux magnétique inducteur et sont le siège d’une tension induite alternative. Le collecteur redresse cette tension ; le nombre d’encoches étant important, la fém E entre les balais est quasiment continue. E = NnΦ ou E = KΦΩ avec K = N/2π E : fém (V) ; N : nombre de conducteurs actifs de l’induit ; Φ : flux sous un pôle de l’inducteur (Wb) ; n et Ω : vitesse de rotation (n en tr/s, et Ω en rad/s).
  • 15. Remarques: – Le collecteur est un redresseur de tension tournant. – Si le flux est constant (cas fréquent), E = kΩ est directement proportionnelle à la vitesse. – Le courant dans l’induit provoque un champ magnétique qui modifie la fém : c’est la réaction magnétique d’induit, qu’on atténue en disposant des enroulements supplémentaires au rotor appelés pôles auxiliaires. On négligera ce phénomène par la suite.
  • 16. Modèle de l’induit : ( fonctionnement en moteur) U = E + RI E : fém (V) ; U : tension d’induit (V) ; I : courant d’induit (A) ; R : résistance d’induit (Ω) qui tient compte de l’enroulement, du collecteur et des balais.
  • 18. • Moment du couple électromagnétique : La puissance électromagnétique est convertie en puissance mécanique. Pem = EI = Tem Ω avec E = KΦΩ. D’où : Tem = KΦI Tem : moment du couple électromagnétique (Nm) ; Φ : flux sous un pôle de l’inducteur (Wb) ; I : courant dans l’induit (A). • Cas d’une machine multipolaire : Une machine à p paires de pôles comporte p paires de balais. Selon la façon dont l’induit est bobiné, la machine peut comporter plus de deux voies d’enroulement. Dans ce cas, les expressions de la fém et du couple deviennent : E = (p/a).KΦΩ et Tem = (p/a).KΦI 2a : nombre de paires de voies d’enroulements en parallèles (a : entier positif). • Expression de la vitesse : La loi d’Ohm et l’expression de la fém donnent : Ω = (U – RI) / KΦ Ω: vitesse de rotation de l’induit (rad/s) ; U : tension d’induit (V) ; I : courant d’induit (A) ; R : résistance d’induit (Ω) ; Φ : flux sous un pôle d’inducteur (Wb).
  • 19. • Caractéristique à vide : Elle se trace en fonctionnement en génératrice à excitation séparée, quel que soit le mode d’excitation ultérieur de la machine. C’est la courbe d’aimantation du circuit magnétique. Le point de fonctionnement P se situe dans le coude de saturation. Remarque : Du fait de l’hystérésis, la courbe ne passe pas par l’origine. Il existe une f.é.m. rémanente ER (ainsi qu’un étroit cycle d’hystérésis, non représenté sur la figure).
  • 20. En régime variable les équations électriques et mécaniques du modèle dynamique sont : u(t) = e(t) + R.i(t) + L.(di(t) / dt) e(t) = k.Ω(t) Tem(t) = k.i(t) J.(dΩ(t) / dt) + f.Ω(t) = Tem(t) − TR(t)
  • 21. Le schéma bloc du modèle dynamique du moteur : La charge et la tension d’alimentation faisant varier la vitesse, le moteur constitue un système asservi. En utilisant la formulation de Laplace, on a : U(p) = E(p) + R.I(p) + L.p.I(p) p.J.Ω(p) + f.Ω(p) = Tem(p) −TR(p) avec J : Moment d’inertie f : frottement visqueux f .Ω : couple de frottement
  • 24. - Schéma - Démarrage - Réglage de la vitesse
  • 25. • Schéma : Ce mode d’excitation nécessite deux sources d’alimentations distinctes. On change le sens de rotation en permutant les bornes de l’induit ou de l’inducteur. • Conditions de démarrage – On alimente l’inducteur avant l’induit en réglant Ie à sa valeur nominale. – Il faut limiter le courant d’induit ID au démarrage (ID < 2IN en général) en démarrant sous tension réduite, grâce à un hacheur ou un redresseur commandé. – On peut démarrer en charge si ID > TRD / (KΦ) où TRD est le couple résistant opposé par la charge au démarrage. En conséquence le moteur possède un couple important au démarrage.
  • 26. • Réglage de la vitesse : On peut régler la vitesse en agissant sur Φ, donc sur l’excitation, ou sur la tension U (alimentation de l’induit) : – L’action sur l’excitation, avec un rhéostat de champ ou une tension Ue réglable, n’offre qu’une variation limitée, et n’est pas possible si l’inducteur est à aimants permanents. – L’action sur la tension d’induit résout le problème du démarrage. En conclusion, la souplesse de ces deux réglages indépendants confère à ce moteur une grande précision. • Risque d’emballement : Si l’excitation s’annule alors que l’induit est encore alimenté, le moteur s’emballe et peut détruire l’induit. En conséquence : – Il ne faut jamais couper le circuit d’excitation. – Pour arrêter le moteur, il faut couper l’induit avant l’inducteur.
  • 27. - Bilan des puissances - Rendement
  • 28. • Arbres des puissances U : tension d’induit et Ue : tension de l’inducteur (V) ; I : courant d’induit et Ie : courant de l’inducteur (A) ; R : résistance de l’induit et r : résistance de l’inducteur (Ω) ; TU : couple utile sur l’arbre (Nm) ; Ω : vitesse de rotation (rad/s). PA = UI + UeIe pJe = rI2 e = U2 e /r = UeIe pJR = RI2 PU = TUΩ
  • 29. Remarques : – À vitesse constante, les pertes mécaniques et les pertes fer sont constantes. – Les pertes sont groupées sous le nom de pertes « collectives » , soit pC = pF + pm, qui, en première approximation, sont proportionnelles à la vitesse. • Rendement • Détermination des pertes : (méthode des pertes séparées). – Les résistances du stator et du rotor peuvent se mesurer à chaud par la méthode voltampère - métrique. – En charge, on mesure PA, pJR et pJe. – À vide, avec les mêmes conditions d’excitation et de vitesse, on mesure : PA0 = RI2 0 + pC ≈ pC
  • 31. Le freinage du moteur utilise le principe de la réversibilité : L’induit est relié à un rhéostat. Entraînée par son inertie, la machine fonctionne en génératrice et dissipe son énergie dans le rhéostat. On peut aussi récupérer cette énergie avec des procédés électroniques (Redressement commandé) et la renvoyer sur l’alimentation (freinage avec récupération).
  • 34. • Schéma : L’inducteur est en série avec l’induit : une seule source d’alimentation suffit. On change le sens de rotation en permutant les connexions de l’induit et de l’inducteur. • Loi d’Ohm : U = E + RTI avec RT = R + r (r : résistance de l’inducteur). • F.é.m. et couple. Deux cas se présentent : – La machine est saturée (zone b), le flux est sensiblement constant et on retrouve le cas d’une machine à excitation constante. – La machine n’est pas saturée (zone a) et le flux est proportionnel au courant. La f.é.m. et le moment du couple deviennent : E = k.I.Ω Tem = k.I2 E : f.é.m. (V) ; Ω : vitesse de rotation de l’induit (rad/s) I : courant d’induit (A) ; Tem : moment du couple électromagnétique (Nm) k : constante du moteur.
  • 35. • Conditions de démarrage – Le courant de démarrage doit être limité comme dans l’excitation séparée. – On ne doit jamais démarrer à vide sous tension nominale car sinon, le moteur s’emballe et l’induit peut être détruit. • Réglage de la vitesse. Il se fait par action sur la tension d’alimentation, comme pour le moteur à excitation séparée. En conclusion, ce moteur possède un fort couple au démarrage, supérieur au moteur précédent, mais s’emballe à vide. Il est utilisé pour des couples élevés à basse vitesse : traction ferroviaire (TGV Sud-Est), démarreur de voitures, etc.
  • 36. Bilan des puissances – Rendement Il n’y a pratiquement pas de différence avec le moteur à excitation séparée.
  • 37. Freinage Il se fait comme dans le cas précédent en utilisant la réversibilité de la machine
  • 39. Caractéristique de vitesse Ω(I) Moteur à excitation séparée Moteur à excitation série La vitesse varie peu avec la charge Le moteur s'emballe à vide
  • 40. Caractéristique de couple TU(I) Moteur à excitation séparée Moteur à excitation série La charge impose le courant dans l'induit
  • 41. Caractéristique mécanique ou couple-vitesse TU(Ω) Moteur à excitation séparée Moteur à excitation série Le moment du couple est maximal au démarrage
  • 42. Caractéristique mécanique TU(Ω) à tension d'induit variable Moteur à excitation séparée Moteur à excitation série On règle la vitesse
  • 44. Le moment du couple d’un moteur série étant proportionnel au carré du courant d’alimentation, il peut fonctionner en régime sinusoïdal. On obtient ainsi un moteur universel. Le stator d’un tel moteur est feuilleté pour limiter les pertes fer. Ces moteurs sont très répandus (sèche-cheveux, mixeurs, ventilateurs, etc.)
  • 45. MOTEUR À EXCITATION EN DÉRIVATION
  • 46. • L’induit et l’inducteur sont en parallèles • Une seule source d’alimentation • Les caractéristiques sont identiques à celles d’un moteur à excitation indépendante • Notion de droite des inducteurs
  • 47. La droite U = r.i est appelée droite des inducteurs. Le point de fonctionnement dépend de la valeur de r. trois cas sont probables : - pas d’intersection entre r.i et E(i) : pas d’amorçage de la machine - ri est la tangente à la partie linéaire de E(i) : amorçage critique - intersection dans la zone non linéaire. D’où la nécessité de mettre en série avec l’inducteur un rhéostat de champ pour pouvoir agir sur la droite des inducteurs
