Formation à distance pour la filière AII
02/2022
OFPPT
M207
Commande électronique des machines
électriques
EL MENTALY Lahcen 2

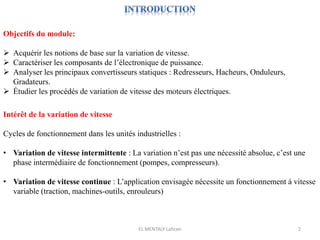

Objectifs du module:
 Acquérir les notions de base sur la variation de vitesse.
 Caractériser les composants de l’électronique de puissance.
 Analyser les principaux convertisseurs statiques : Redresseurs, Hacheurs, Onduleurs,
Gradateurs.
 Étudier les procédés de variation de vitesse des moteurs électriques.
Intérêt de la variation de vitesse
Cycles de fonctionnement dans les unités industrielles :
• Variation de vitesse intermittente : La variation n’est pas une nécessité absolue, c’est une
phase intermédiaire de fonctionnement (pompes, compresseurs).
• Variation de vitesse continue : L’application envisagée nécessite un fonctionnement à vitesse
variable (traction, machines-outils, enrouleurs)
EL MENTALY Lahcen 3

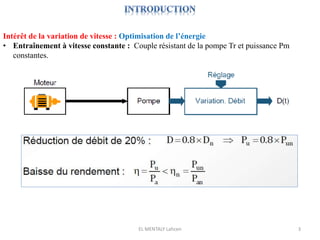

Intérêt de la variation de vitesse : Optimisation de l’énergie
• Entraînement à vitesse constante : Couple résistant de la pompe Tr et puissance Pm
constantes.
EL MENTALY Lahcen 4

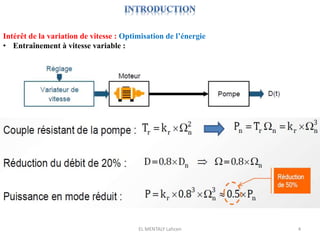

Intérêt de la variation de vitesse : Optimisation de l’énergie
• Entraînement à vitesse variable :
EL MENTALY Lahcen 5

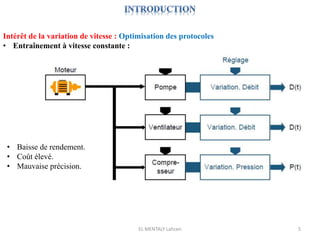

Intérêt de la variation de vitesse : Optimisation des protocoles
• Entraînement à vitesse constante :
• Baisse de rendement.
• Coût élevé.
• Mauvaise précision.
EL MENTALY Lahcen 6

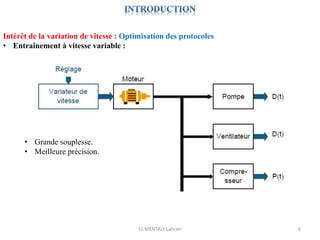

Intérêt de la variation de vitesse : Optimisation des protocoles
• Entraînement à vitesse variable :
• Grande souplesse.
• Meilleure précision.
EL MENTALY Lahcen 7

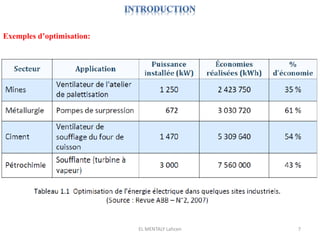

Exemples d’optimisation:
EL MENTALY Lahcen 8

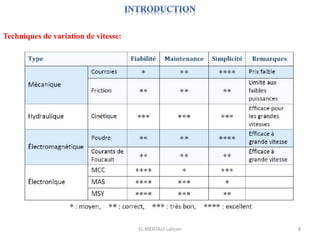

Techniques de variation de vitesse:
EL MENTALY Lahcen 9
Composantes d’un moto-variateur
Schéma synoptique d’un système d’entraînement électromécanique :
Équation fondamentale de mouvement :
EL MENTALY Lahcen 10

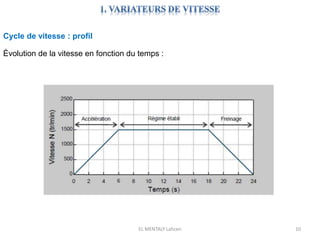

Cycle de vitesse : profil
Évolution de la vitesse en fonction du temps :
EL MENTALY Lahcen 11
Cycle de vitesse : Accélération
EL MENTALY Lahcen 12

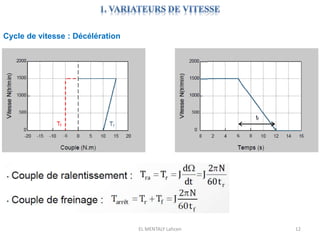

Cycle de vitesse : Décélération
EL MENTALY Lahcen 13

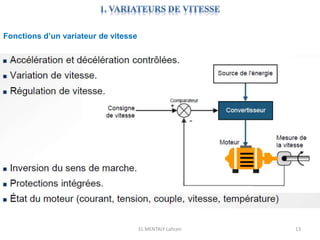

Fonctions d’un variateur de vitesse
EL MENTALY Lahcen 14

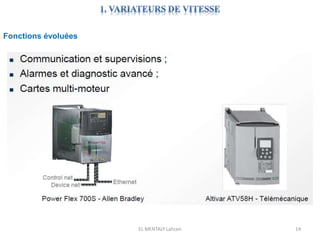

Fonctions évoluées
EL MENTALY Lahcen 15

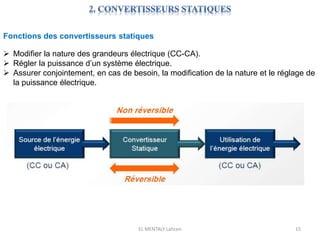

Fonctions des convertisseurs statiques
 Modifier la nature des grandeurs électrique (CC-CA).
 Régler la puissance d’un système électrique.
 Assurer conjointement, en cas de besoin, la modification de la nature et le réglage de
la puissance électrique.
EL MENTALY Lahcen 16

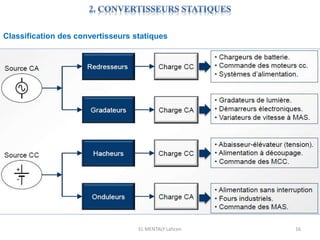

Classification des convertisseurs statiques
EL MENTALY Lahcen 17

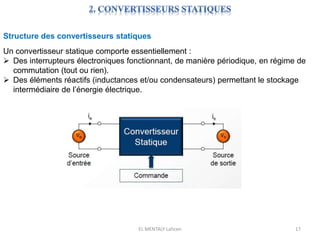

Structure des convertisseurs statiques
Un convertisseur statique comporte essentiellement :
 Des interrupteurs électroniques fonctionnant, de manière périodique, en régime de
commutation (tout ou rien).
 Des éléments réactifs (inductances et/ou condensateurs) permettant le stockage
intermédiaire de l’énergie électrique.
EL MENTALY Lahcen 18

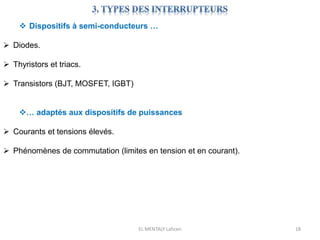

 Dispositifs à semi-conducteurs …
 Diodes.
 Thyristors et triacs.
 Transistors (BJT, MOSFET, IGBT)
… adaptés aux dispositifs de puissances
 Courants et tensions élevés.
 Phénomènes de commutation (limites en tension et en courant).
EL MENTALY Lahcen 19
Diode (D) : caractéristiques
EL MENTALY Lahcen 20

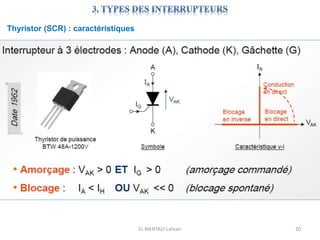

Thyristor (SCR) : caractéristiques
EL MENTALY Lahcen 21

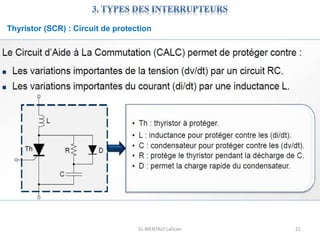

Thyristor (SCR) : Circuit de protection
EL MENTALY Lahcen 22

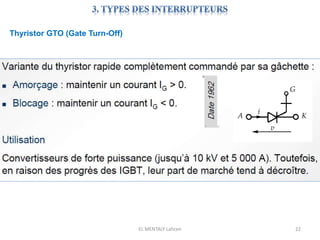

Thyristor GTO (Gate Turn-Off)
EL MENTALY Lahcen 23

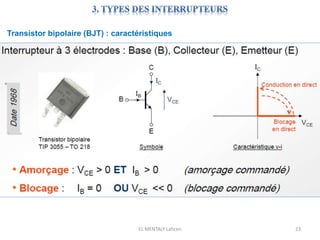

Transistor bipolaire (BJT) : caractéristiques
EL MENTALY Lahcen 24

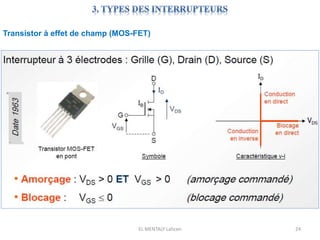

Transistor à effet de champ (MOS-FET)
EL MENTALY Lahcen 25

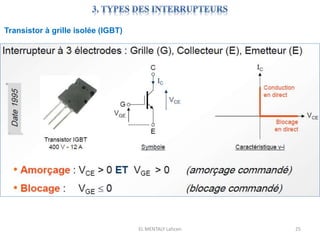

Transistor à grille isolée (IGBT)
EL MENTALY Lahcen 26

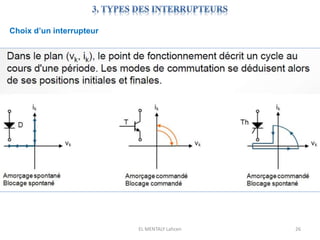

Choix d’un interrupteur
EL MENTALY Lahcen 27

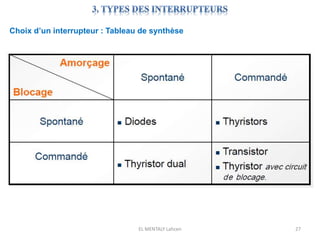

Choix d’un interrupteur : Tableau de synthèse
EL MENTALY Lahcen 28
EL MENTALY Lahcen 29

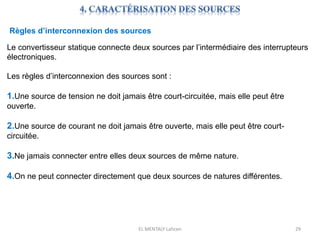

Règles d’interconnexion des sources
Le convertisseur statique connecte deux sources par l’intermédiaire des interrupteurs
électroniques.
Les règles d’interconnexion des sources sont :
1.Une source de tension ne doit jamais être court-circuitée, mais elle peut être
ouverte.
2.Une source de courant ne doit jamais être ouverte, mais elle peut être court-
circuitée.
3.Ne jamais connecter entre elles deux sources de même nature.
4.On ne peut connecter directement que deux sources de natures différentes.
EL MENTALY Lahcen 30

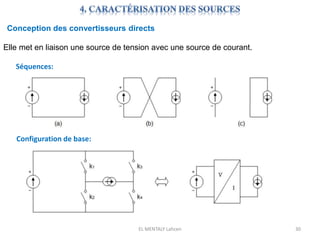

Conception des convertisseurs directs
Elle met en liaison une source de tension avec une source de courant.
Séquences:
Configuration de base:
EL MENTALY Lahcen 31

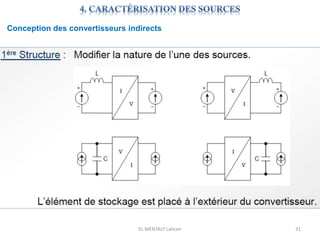

Conception des convertisseurs indirects
EL MENTALY Lahcen 32

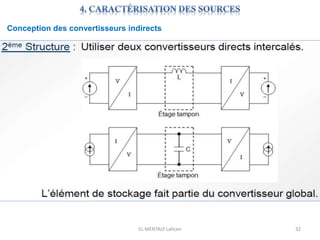

Conception des convertisseurs indirects
EL MENTALY Lahcen 33

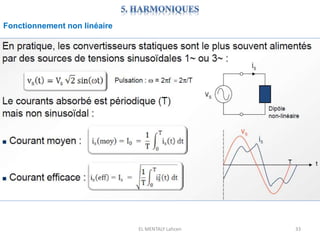

Fonctionnement non linéaire
EL MENTALY Lahcen 34

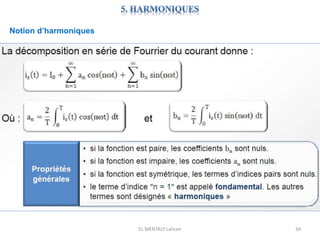

Notion d’harmoniques
EL MENTALY Lahcen 35

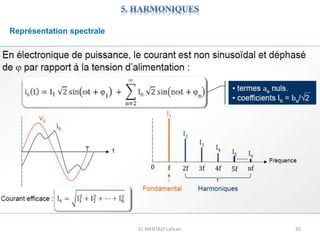

Représentation spectrale
EL MENTALY Lahcen 36

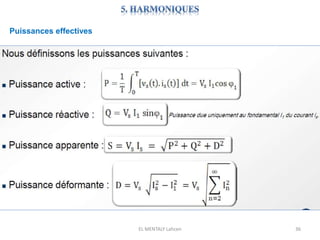

Puissances effectives
EL MENTALY Lahcen 37

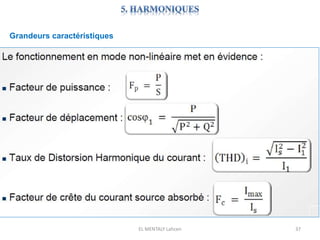

Grandeurs caractéristiques
EL MENTALY Lahcen 38

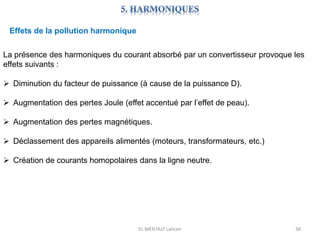

Effets de la pollution harmonique
La présence des harmoniques du courant absorbé par un convertisseur provoque les
effets suivants :
 Diminution du facteur de puissance (à cause de la puissance D).
 Augmentation des pertes Joule (effet accentué par l’effet de peau).
 Augmentation des pertes magnétiques.
 Déclassement des appareils alimentés (moteurs, transformateurs, etc.)
 Création de courants homopolaires dans la ligne neutre.
EL MENTALY Lahcen 39

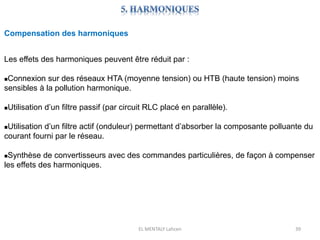

Compensation des harmoniques
Les effets des harmoniques peuvent être réduit par :
Connexion sur des réseaux HTA (moyenne tension) ou HTB (haute tension) moins
sensibles à la pollution harmonique.
Utilisation d’un filtre passif (par circuit RLC placé en parallèle).
Utilisation d’un filtre actif (onduleur) permettant d’absorber la composante polluante du
courant fourni par le réseau.
Synthèse de convertisseurs avec des commandes particulières, de façon à compenser
les effets des harmoniques.
EL MENTALY Lahcen 40

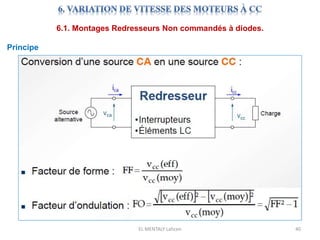

6.1. Montages Redresseurs Non commandés à diodes.
Principe
EL MENTALY Lahcen 41

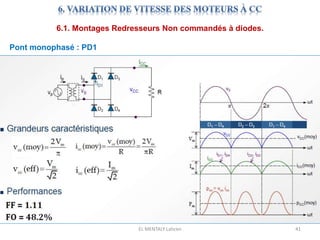

6.1. Montages Redresseurs Non commandés à diodes.

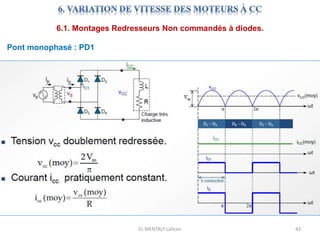

Pont monophasé : PD1
EL MENTALY Lahcen 42
6.1. Montages Redresseurs Non commandés à diodes.
Pont monophasé : PD1
EL MENTALY Lahcen 43

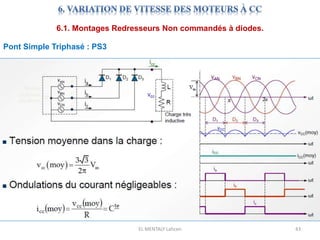

6.1. Montages Redresseurs Non commandés à diodes.
Pont Simple Triphasé : PS3
EL MENTALY Lahcen 44

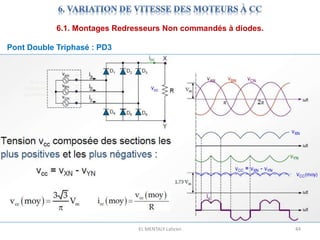

6.1. Montages Redresseurs Non commandés à diodes.
Pont Double Triphasé : PD3
EL MENTALY Lahcen 45

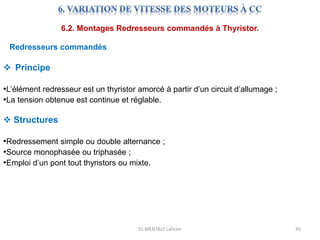

6.2. Montages Redresseurs commandés à Thyristor.
Redresseurs commandés
 Principe
•L’élément redresseur est un thyristor amorcé à partir d’un circuit d’allumage ;
•La tension obtenue est continue et réglable.
 Structures
•Redressement simple ou double alternance ;
•Source monophasée ou triphasée ;
•Emploi d’un pont tout thyristors ou mixte.
EL MENTALY Lahcen 46

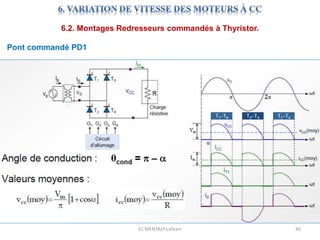

6.2. Montages Redresseurs commandés à Thyristor.
Pont commandé PD1
EL MENTALY Lahcen 47

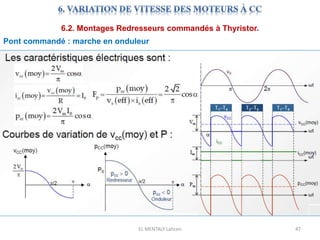

6.2. Montages Redresseurs commandés à Thyristor.
Pont commandé : marche en onduleur
EL MENTALY Lahcen 48

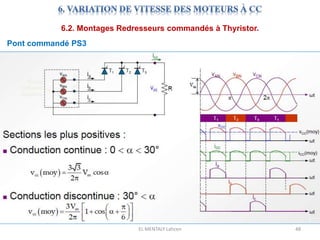

6.2. Montages Redresseurs commandés à Thyristor.
Pont commandé PS3
EL MENTALY Lahcen 49

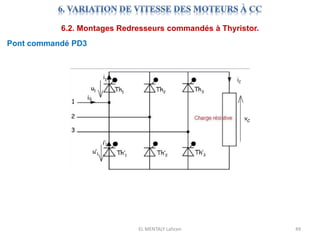

6.2. Montages Redresseurs commandés à Thyristor.

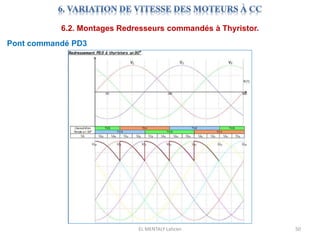

Pont commandé PD3
EL MENTALY Lahcen 50
6.2. Montages Redresseurs commandés à Thyristor.
Pont commandé PD3
EL MENTALY Lahcen 51
6.2. Montages Redresseurs commandés à Thyristor.

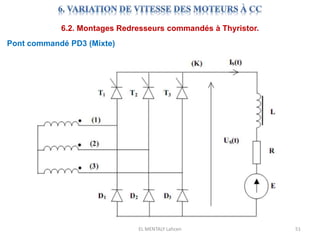

Pont commandé PD3 (Mixte)
EL MENTALY Lahcen 52
6.2. Montages Redresseurs commandés à Thyristor.
Pont commandé PD3 (Mixte)
EL MENTALY Lahcen 53

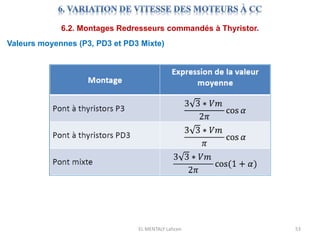

6.2. Montages Redresseurs commandés à Thyristor.
Valeurs moyennes (P3, PD3 et PD3 Mixte)
EL MENTALY Lahcen 54

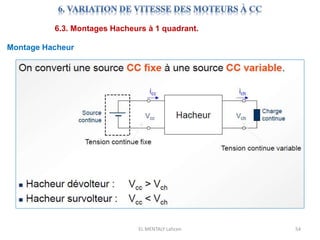

6.3. Montages Hacheurs à 1 quadrant.
Montage Hacheur
EL MENTALY Lahcen 55

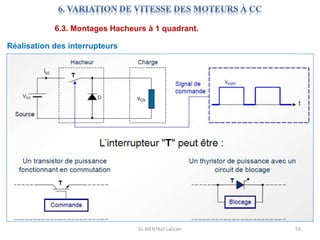

6.3. Montages Hacheurs à 1 quadrant.
Réalisation des interrupteurs
EL MENTALY Lahcen 56

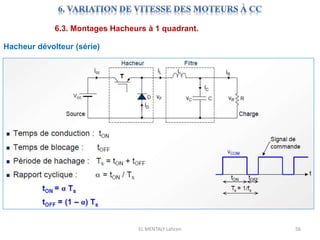

6.3. Montages Hacheurs à 1 quadrant.
Hacheur dévolteur (série)
EL MENTALY Lahcen 57

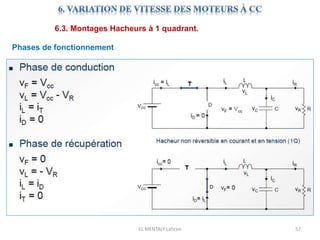

6.3. Montages Hacheurs à 1 quadrant.
Phases de fonctionnement
EL MENTALY Lahcen 58

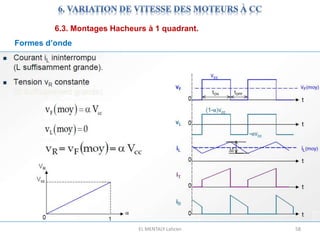

6.3. Montages Hacheurs à 1 quadrant.
Formes d’onde
EL MENTALY Lahcen 59

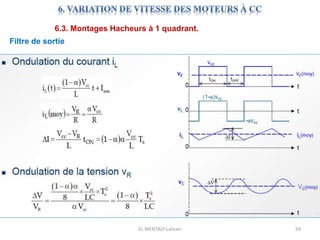

6.3. Montages Hacheurs à 1 quadrant.
Filtre de sortie
EL MENTALY Lahcen 60

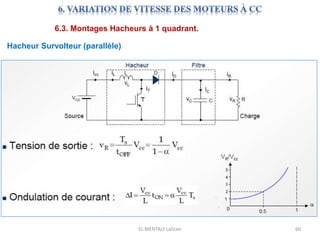

6.3. Montages Hacheurs à 1 quadrant.
Hacheur Survolteur (parallèle)
EL MENTALY Lahcen 61
6.4. Montages Hacheurs à 2 et 4 quadrants.

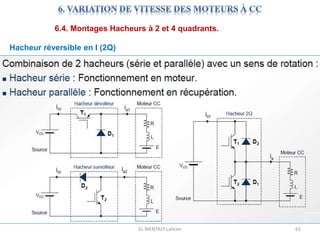

Hacheur réversible en I (2Q)
EL MENTALY Lahcen 62

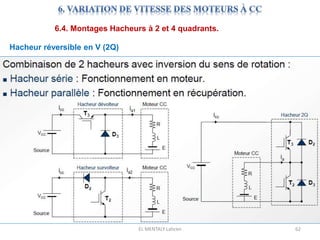

6.4. Montages Hacheurs à 2 et 4 quadrants.
Hacheur réversible en V (2Q)
EL MENTALY Lahcen 63
6.4. Montages Hacheurs à 2 et 4 quadrants.
Hacheur réversible en V et en I (4Q)
EL MENTALY Lahcen 64
6.4. Montages Hacheurs à 2 et 4 quadrants.

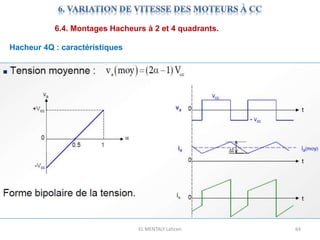

Hacheur 4Q : caractéristiques
EL MENTALY Lahcen 65
6.5. Variation de vitesse des moteurs cc

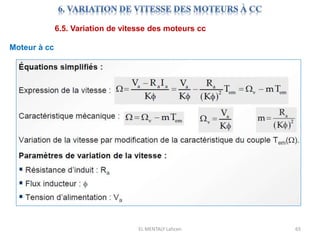

Moteur à cc
EL MENTALY Lahcen 66
6.5. Variation de vitesse des moteurs cc

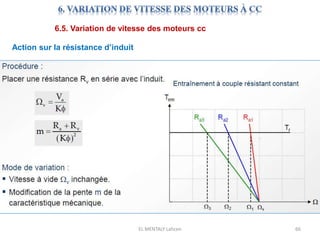

Action sur la résistance d’induit
EL MENTALY Lahcen 67

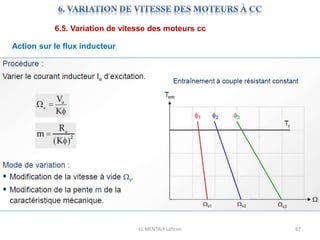

6.5. Variation de vitesse des moteurs cc
Action sur le flux inducteur
EL MENTALY Lahcen 68

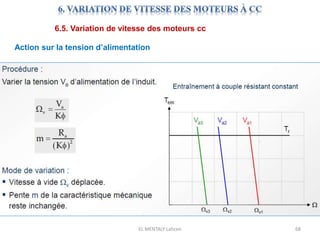

6.5. Variation de vitesse des moteurs cc
Action sur la tension d’alimentation
EL MENTALY Lahcen 69

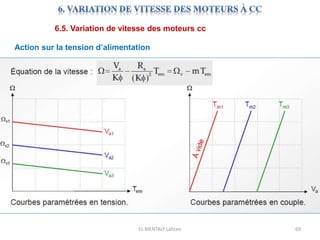

6.5. Variation de vitesse des moteurs cc
Action sur la tension d’alimentation
EL MENTALY Lahcen 70

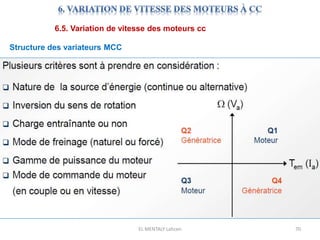

6.5. Variation de vitesse des moteurs cc
Structure des variateurs MCC
EL MENTALY Lahcen 71

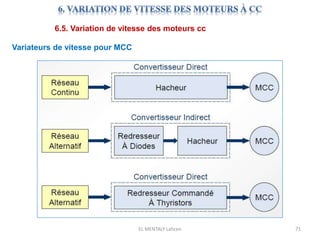

6.5. Variation de vitesse des moteurs cc
Variateurs de vitesse pour MCC
EL MENTALY Lahcen 72

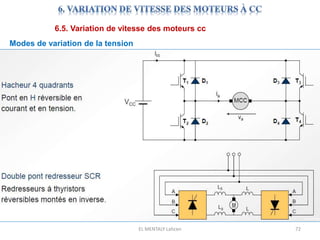

6.5. Variation de vitesse des moteurs cc
Modes de variation de la tension
EL MENTALY Lahcen 73
6.5. Variation de vitesse des moteurs cc
Notion des Quadrants
EL MENTALY Lahcen 74

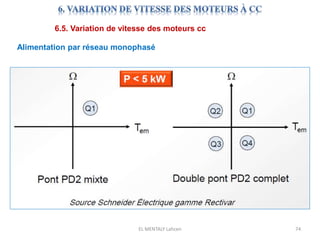

6.5. Variation de vitesse des moteurs cc
Alimentation par réseau monophasé
EL MENTALY Lahcen 75

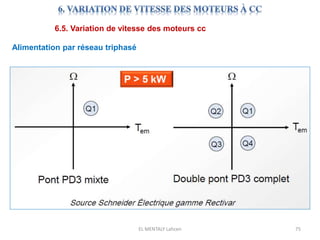

6.5. Variation de vitesse des moteurs cc
Alimentation par réseau triphasé
EL MENTALY Lahcen 76

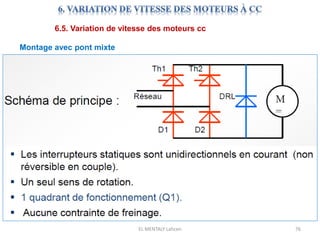

6.5. Variation de vitesse des moteurs cc

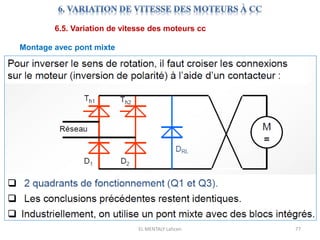

Montage avec pont mixte
EL MENTALY Lahcen 77
6.5. Variation de vitesse des moteurs cc
Montage avec pont mixte
EL MENTALY Lahcen 78

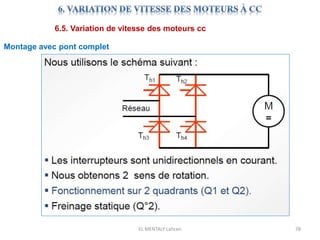

6.5. Variation de vitesse des moteurs cc
Montage avec pont complet
EL MENTALY Lahcen 79
6.5. Variation de vitesse des moteurs cc
Inversion du sens de marche
EL MENTALY Lahcen 80
6.5. Variation de vitesse des moteurs cc

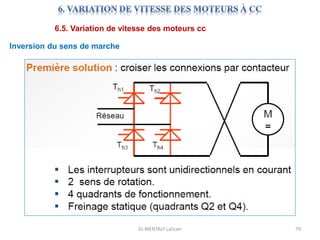

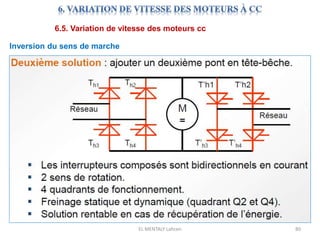

Inversion du sens de marche
EL MENTALY Lahcen 81
6.5. Variation de vitesse des moteurs cc

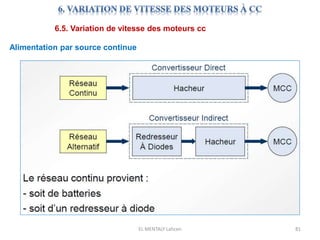

Alimentation par source continue
EL MENTALY Lahcen 82
6.5. Variation de vitesse des moteurs cc

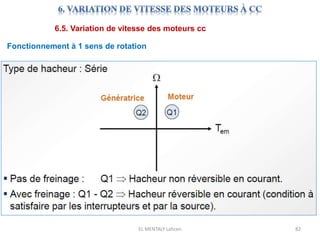

Fonctionnement à 1 sens de rotation
EL MENTALY Lahcen 83
6.5. Variation de vitesse des moteurs cc

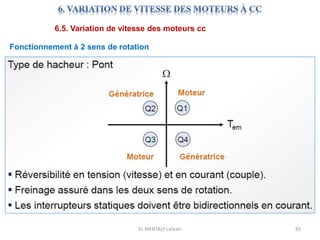

Fonctionnement à 2 sens de rotation
EL MENTALY Lahcen 84

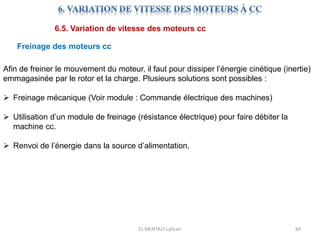

6.5. Variation de vitesse des moteurs cc
Freinage des moteurs cc
Afin de freiner le mouvement du moteur, il faut pour dissiper l’énergie cinétique (inertie)
emmagasinée par le rotor et la charge. Plusieurs solutions sont possibles :
 Freinage mécanique (Voir module : Commande électrique des machines)
 Utilisation d’un module de freinage (résistance électrique) pour faire débiter la
machine cc.
 Renvoi de l’énergie dans la source d’alimentation.
EL MENTALY Lahcen 85
6.5. Variation de vitesse des moteurs cc

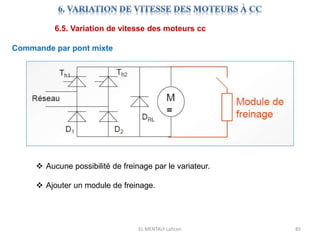

Commande par pont mixte
 Aucune possibilité de freinage par le variateur.
 Ajouter un module de freinage.
EL MENTALY Lahcen 86

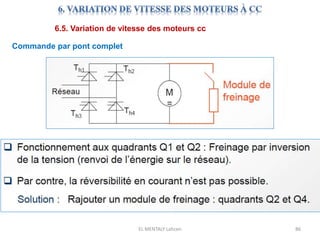

6.5. Variation de vitesse des moteurs cc
Commande par pont complet
EL MENTALY Lahcen 87

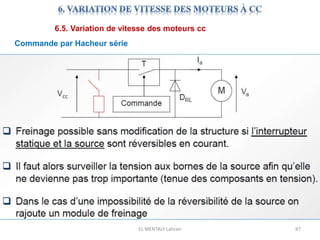

6.5. Variation de vitesse des moteurs cc
Commande par Hacheur série
EL MENTALY Lahcen 88

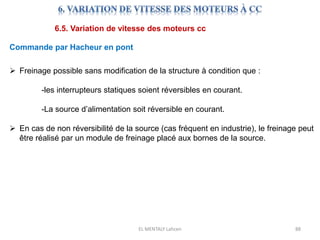

6.5. Variation de vitesse des moteurs cc
Commande par Hacheur en pont
 Freinage possible sans modification de la structure à condition que :
-les interrupteurs statiques soient réversibles en courant.
-La source d’alimentation soit réversible en courant.
 En cas de non réversibilité de la source (cas fréquent en industrie), le freinage peut
être réalisé par un module de freinage placé aux bornes de la source.
EL MENTALY Lahcen 89

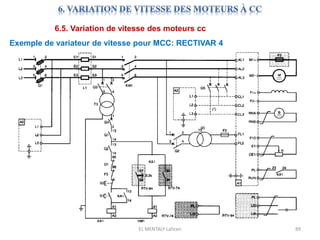

6.5. Variation de vitesse des moteurs cc
Exemple de variateur de vitesse pour MCC: RECTIVAR 4
EL MENTALY Lahcen 90

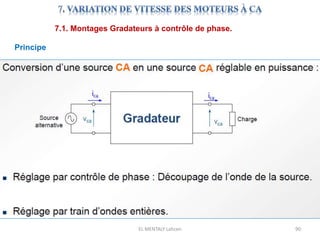

7.1. Montages Gradateurs à contrôle de phase.
Principe
EL MENTALY Lahcen 91

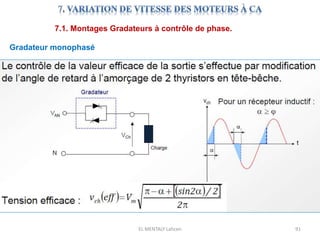

7.1. Montages Gradateurs à contrôle de phase.
Gradateur monophasé
EL MENTALY Lahcen 92

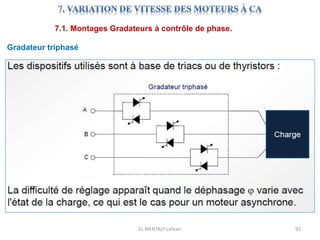

7.1. Montages Gradateurs à contrôle de phase.
Gradateur triphasé
EL MENTALY Lahcen 93

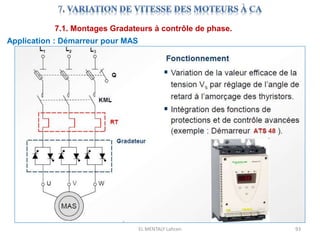

7.1. Montages Gradateurs à contrôle de phase.
Application : Démarreur pour MAS
EL MENTALY Lahcen 94
7.1. Montages Gradateurs à contrôle de phase.
Problème des harmoniques
EL MENTALY Lahcen 95
7.1. Montages Gradateurs à contrôle de phase.

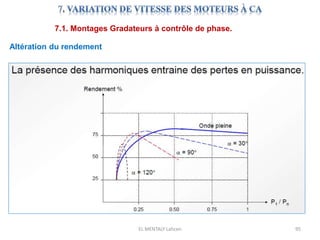

Altération du rendement
EL MENTALY Lahcen 96

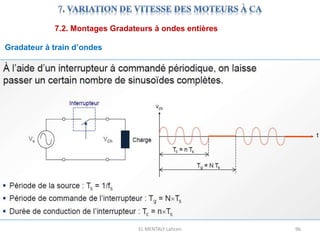

7.2. Montages Gradateurs à ondes entières
Gradateur à train d’ondes
EL MENTALY Lahcen 97

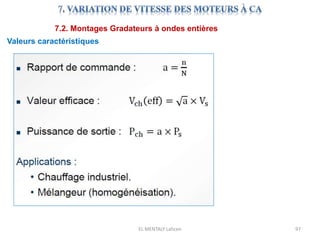

7.2. Montages Gradateurs à ondes entières
Valeurs caractéristiques
EL MENTALY Lahcen 98

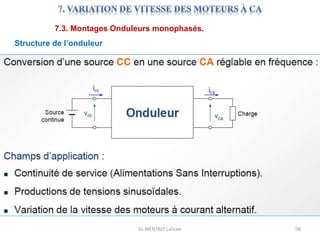

7.3. Montages Onduleurs monophasés.
Structure de l’onduleur
EL MENTALY Lahcen 99
7.3. Montages Onduleurs monophasés.
Types d’onduleurs
Les onduleurs se classent en deux groupes :
 Onduleurs à fréquence fixe : alimentations de secours en urgences (centres
hospitaliers, systèmes informatiques, centrales téléphoniques, etc.). Ces dispositifs
sont alimentés par une batterie d’accumulateurs.
 Onduleurs à fréquence variable : systèmes alimentés en courant continu à partir
du réseau alternatif par l’intermédiaire d’un redresseur. (variateurs de vitesse pour
moteurs asynchrones).
On distingue aussi les onduleurs autonomes et les onduleurs non autonomes
EL MENTALY Lahcen 100

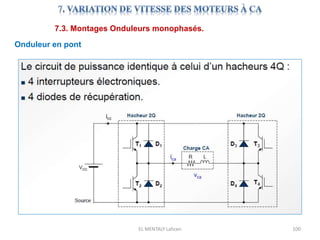

7.3. Montages Onduleurs monophasés.
Onduleur en pont
EL MENTALY Lahcen 101

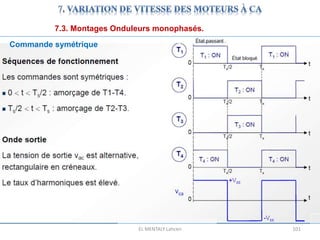

7.3. Montages Onduleurs monophasés.
Commande symétrique
EL MENTALY Lahcen 102
7.3. Montages Onduleurs monophasés.

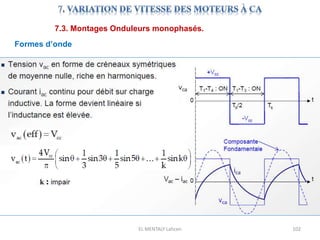

Formes d’onde
EL MENTALY Lahcen 103

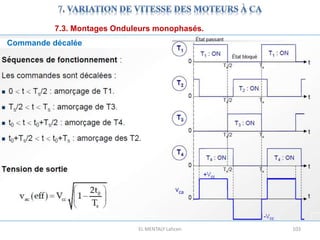

7.3. Montages Onduleurs monophasés.
Commande décalée
EL MENTALY Lahcen 104

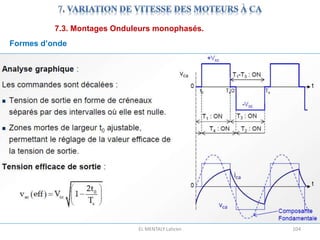

7.3. Montages Onduleurs monophasés.
Formes d’onde
EL MENTALY Lahcen 105

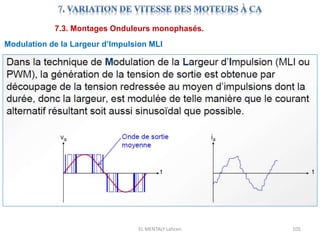

7.3. Montages Onduleurs monophasés.
Modulation de la Largeur d’Impulsion MLI
EL MENTALY Lahcen 106

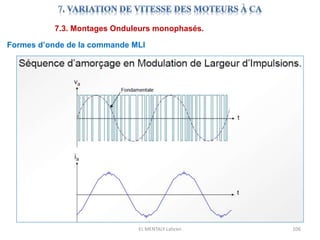

7.3. Montages Onduleurs monophasés.
Formes d’onde de la commande MLI
EL MENTALY Lahcen 107

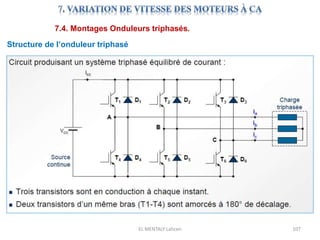

7.4. Montages Onduleurs triphasés.
Structure de l’onduleur triphasé
EL MENTALY Lahcen 108

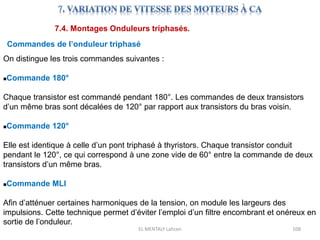

7.4. Montages Onduleurs triphasés.
Commandes de l’onduleur triphasé
On distingue les trois commandes suivantes :
Commande 180°
Chaque transistor est commandé pendant 180°. Les commandes de deux transistors
d’un même bras sont décalées de 120° par rapport aux transistors du bras voisin.
Commande 120°
Elle est identique à celle d’un pont triphasé à thyristors. Chaque transistor conduit
pendant le 120°, ce qui correspond à une zone vide de 60° entre la commande de deux
transistors d’un même bras.
Commande MLI
Afin d’atténuer certaines harmoniques de la tension, on module les largeurs des
impulsions. Cette technique permet d’éviter l’emploi d’un filtre encombrant et onéreux en
sortie de l’onduleur.
EL MENTALY Lahcen 109

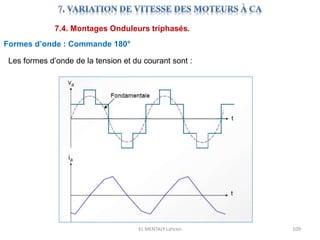

7.4. Montages Onduleurs triphasés.
Formes d’onde : Commande 180°
Les formes d’onde de la tension et du courant sont :
EL MENTALY Lahcen 110

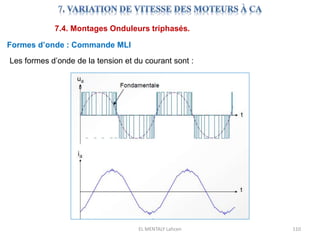

7.4. Montages Onduleurs triphasés.
Formes d’onde : Commande MLI
Les formes d’onde de la tension et du courant sont :
EL MENTALY Lahcen 111

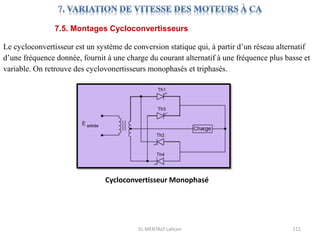

7.5. Montages Cycloconvertisseurs
Le cycloconvertisseur est un système de conversion statique qui, à partir d’un réseau alternatif
d’une fréquence donnée, fournit à une charge du courant alternatif à une fréquence plus basse et
variable. On retrouve des cyclovonertisseurs monophasés et triphasés.
Cycloconvertisseur Monophasé
EL MENTALY Lahcen 112
7.5. Montages Cycloconvertisseurs

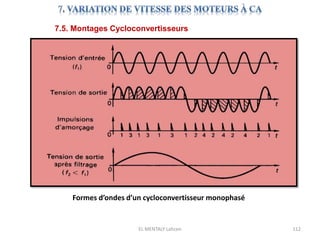

Formes d’ondes d’un cycloconvertisseur monophasé
EL MENTALY Lahcen 113

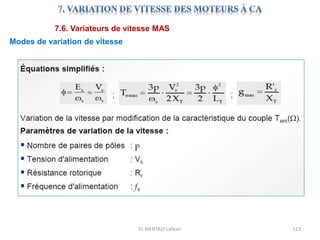

7.6. Variateurs de vitesse MAS
Modes de variation de vitesse
EL MENTALY Lahcen 114

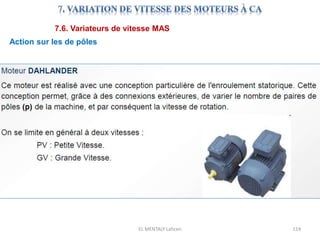

7.6. Variateurs de vitesse MAS
Action sur les de pôles
EL MENTALY Lahcen 115

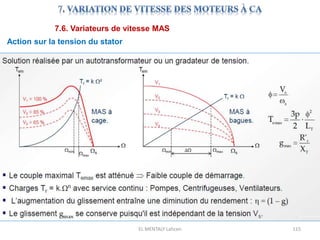

7.6. Variateurs de vitesse MAS
Action sur la tension du stator
EL MENTALY Lahcen 116

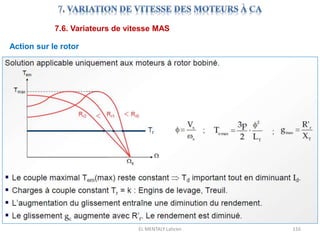

7.6. Variateurs de vitesse MAS
Action sur le rotor
EL MENTALY Lahcen 117

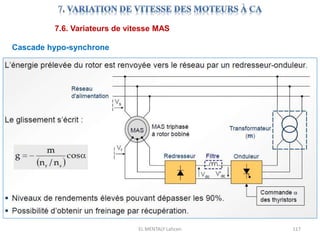

7.6. Variateurs de vitesse MAS
Cascade hypo-synchrone
EL MENTALY Lahcen 118

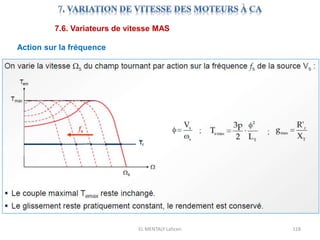

7.6. Variateurs de vitesse MAS
Action sur la fréquence
EL MENTALY Lahcen 119

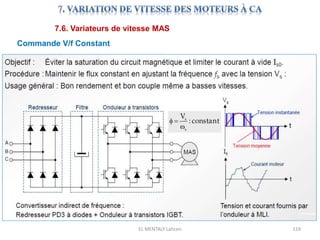

7.6. Variateurs de vitesse MAS
Commande V/f Constant
EL MENTALY Lahcen 120

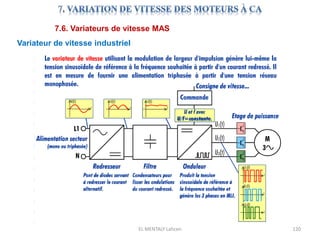

7.6. Variateurs de vitesse MAS
Variateur de vitesse industriel
EL MENTALY Lahcen 121

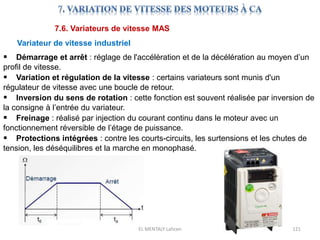

7.6. Variateurs de vitesse MAS
Variateur de vitesse industriel
 Démarrage et arrêt : réglage de l'accélération et de la décélération au moyen d’un
profil de vitesse.
 Variation et régulation de la vitesse : certains variateurs sont munis d'un
régulateur de vitesse avec une boucle de retour.
 Inversion du sens de rotation : cette fonction est souvent réalisée par inversion de
la consigne à l’entrée du variateur.
 Freinage : réalisé par injection du courant continu dans le moteur avec un
fonctionnement réversible de l’étage de puissance.
 Protections intégrées : contre les courts-circuits, les surtensions et les chutes de
tension, les déséquilibres et la marche en monophasé.
EL MENTALY Lahcen 122

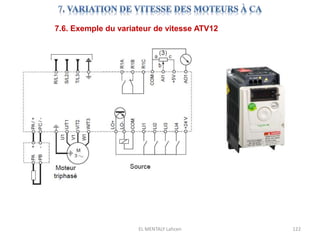

7.6. Exemple du variateur de vitesse ATV12
EL MENTALY Lahcen 123

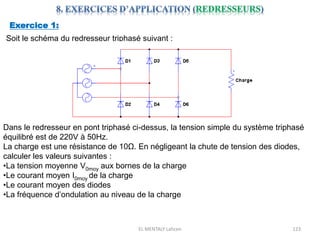

Soit le schéma du redresseur triphasé suivant :
Dans le redresseur en pont triphasé ci-dessus, la tension simple du système triphasé
équilibré est de 220V à 50Hz.
La charge est une résistance de 10Ω. En négligeant la chute de tension des diodes,
calculer les valeurs suivantes :
•La tension moyenne V0moy aux bornes de la charge
•Le courant moyen I0moy de la charge
•Le courant moyen des diodes
•La fréquence d’ondulation au niveau de la charge
Exercice 1:
EL MENTALY Lahcen 124

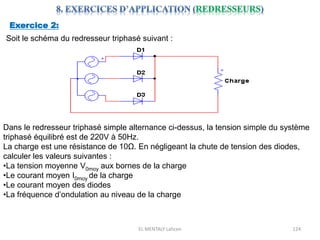

Soit le schéma du redresseur triphasé suivant :
Dans le redresseur triphasé simple alternance ci-dessus, la tension simple du système
triphasé équilibré est de 220V à 50Hz.
La charge est une résistance de 10Ω. En négligeant la chute de tension des diodes,
calculer les valeurs suivantes :
•La tension moyenne V0moy aux bornes de la charge
•Le courant moyen I0moy de la charge
•Le courant moyen des diodes
•La fréquence d’ondulation au niveau de la charge
Exercice 2:
EL MENTALY Lahcen 125

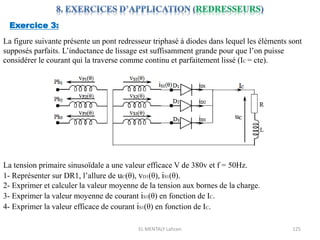

Exercice 3:
La figure suivante présente un pont redresseur triphasé à diodes dans lequel les éléments sont
supposés parfaits. L’inductance de lissage est suffisamment grande pour que l’on puisse
considérer le courant qui la traverse comme continu et parfaitement lissé (IC = cte).
La tension primaire sinusoïdale a une valeur efficace V de 380v et f = 50Hz.
1- Représenter sur DR1, l’allure de uC(θ), vD1(θ), iS1(θ).
2- Exprimer et calculer la valeur moyenne de la tension aux bornes de la charge.
3- Exprimer la valeur moyenne de courant iS1(θ) en fonction de IC.
4- Exprimer la valeur efficace de courant iS1(θ) en fonction de IC.
EL MENTALY Lahcen 126

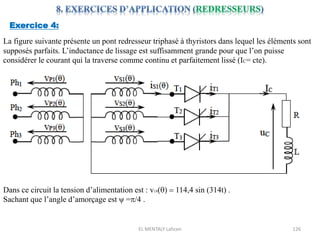

Exercice 4:
La figure suivante présente un pont redresseur triphasé à thyristors dans lequel les éléments sont
supposés parfaits. L’inductance de lissage est suffisamment grande pour que l’on puisse
considérer le courant qui la traverse comme continu et parfaitement lissé (IC= cte).
Dans ce circuit la tension d’alimentation est : v1S()  114,4 sin (314t) .
Sachant que l’angle d’amorçage est ψ =/4 .
EL MENTALY Lahcen 127

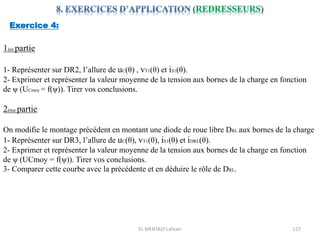

Exercice 4:
1ére partie
1- Représenter sur DR2, l’allure de uC(θ) , vT1(θ) et iS1(θ).
2- Exprimer et représenter la valeur moyenne de la tension aux bornes de la charge en fonction
de ψ (UCmoy = f(ψ)). Tirer vos conclusions.
2éme partie
On modifie le montage précédent en montant une diode de roue libre DRL aux bornes de la charge
1- Représenter sur DR3, l’allure de uC(θ), vT1(θ), iS1(θ) et iDRL(θ).
2- Exprimer et représenter la valeur moyenne de la tension aux bornes de la charge en fonction
de ψ (UCmoy = f(ψ)). Tirer vos conclusions.
3- Comparer cette courbe avec la précédente et en déduire le rôle de DRL.
EL MENTALY Lahcen 128

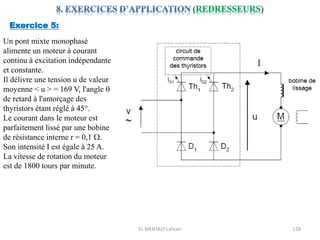

Exercice 5:
Un pont mixte monophasé
alimente un moteur à courant
continu à excitation indépendante
et constante.
Il délivre une tension u de valeur
moyenne < u > = 169 V, l'angle 
de retard à l'amorçage des
thyristors étant réglé à 45°.
Le courant dans le moteur est
parfaitement lissé par une bobine
de résistance interne r = 0,1 W.
Son intensité I est égale à 25 A.
La vitesse de rotation du moteur
est de 1800 tours par minute.
EL MENTALY Lahcen 129

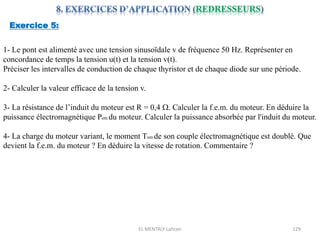

Exercice 5:
1- Le pont est alimenté avec une tension sinusoïdale v de fréquence 50 Hz. Représenter en
concordance de temps la tension u(t) et la tension v(t).
Préciser les intervalles de conduction de chaque thyristor et de chaque diode sur une période.
2- Calculer la valeur efficace de la tension v.
3- La résistance de l’induit du moteur est R = 0,4 W. Calculer la f.e.m. du moteur. En déduire la
puissance électromagnétique Pem du moteur. Calculer la puissance absorbée par l'induit du moteur.
4- La charge du moteur variant, le moment Tem de son couple électromagnétique est doublé. Que
devient la f.e.m. du moteur ? En déduire la vitesse de rotation. Commentaire ?
EL MENTALY Lahcen 130

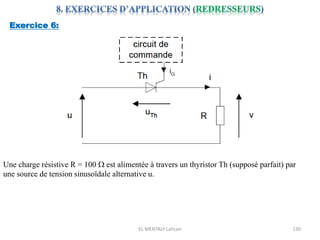

Exercice 6:
Une charge résistive R = 100 W est alimentée à travers un thyristor Th (supposé parfait) par
une source de tension sinusoïdale alternative u.
EL MENTALY Lahcen 131

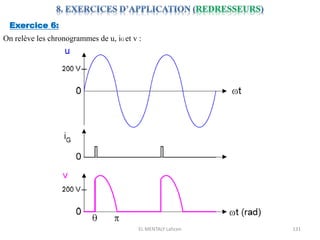

Exercice 6:
On relève les chronogrammes de u, iG et v :
EL MENTALY Lahcen 132

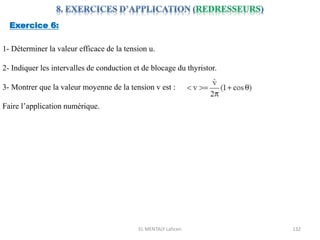

Exercice 6:
1- Déterminer la valeur efficace de la tension u.
2- Indiquer les intervalles de conduction et de blocage du thyristor.
3- Montrer que la valeur moyenne de la tension v est :
Faire l’application numérique.
EL MENTALY Lahcen 133

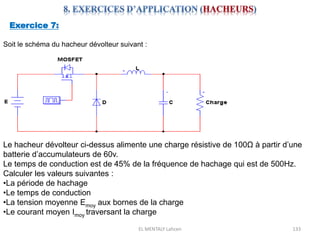

Exercice 7:
Soit le schéma du hacheur dévolteur suivant :
Le hacheur dévolteur ci-dessus alimente une charge résistive de 100Ω à partir d’une
batterie d’accumulateurs de 60v.
Le temps de conduction est de 45% de la fréquence de hachage qui est de 500Hz.
Calculer les valeurs suivantes :
•La période de hachage
•Le temps de conduction
•La tension moyenne Emoy aux bornes de la charge
•Le courant moyen Imoy traversant la charge
EL MENTALY Lahcen 134

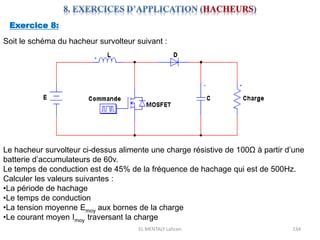

Exercice 8:
Soit le schéma du hacheur survolteur suivant :
Le hacheur survolteur ci-dessus alimente une charge résistive de 100Ω à partir d’une
batterie d’accumulateurs de 60v.
Le temps de conduction est de 45% de la fréquence de hachage qui est de 500Hz.
Calculer les valeurs suivantes :
•La période de hachage
•Le temps de conduction
•La tension moyenne Emoy aux bornes de la charge
•Le courant moyen Imoy traversant la charge
EL MENTALY Lahcen 135

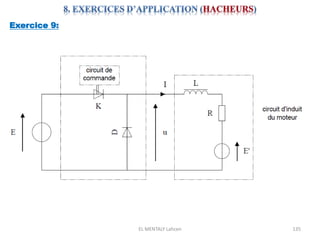

Exercice 9:
EL MENTALY Lahcen 136

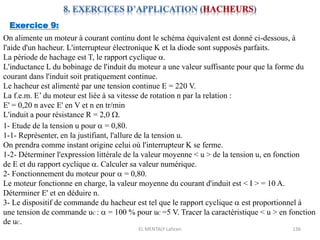

Exercice 9:
On alimente un moteur à courant continu dont le schéma équivalent est donné ci-dessous, à
l'aide d'un hacheur. L'interrupteur électronique K et la diode sont supposés parfaits.
La période de hachage est T, le rapport cyclique a.
L'inductance L du bobinage de l'induit du moteur a une valeur suffisante pour que la forme du
courant dans l'induit soit pratiquement continue.
Le hacheur est alimenté par une tension continue E = 220 V.
La f.e.m. E’ du moteur est liée à sa vitesse de rotation n par la relation :
E' = 0,20 n avec E' en V et n en tr/min
L'induit a pour résistance R = 2,0 W.
1- Etude de la tension u pour a = 0,80.
1-1- Représenter, en la justifiant, l'allure de la tension u.
On prendra comme instant origine celui où l'interrupteur K se ferme.
1-2- Déterminer l'expression littérale de la valeur moyenne < u > de la tension u, en fonction
de E et du rapport cyclique a. Calculer sa valeur numérique.
2- Fonctionnement du moteur pour a = 0,80.
Le moteur fonctionne en charge, la valeur moyenne du courant d'induit est < I > = 10 A.
Déterminer E' et en déduire n.
3- Le dispositif de commande du hacheur est tel que le rapport cyclique a est proportionnel à
une tension de commande uC : a = 100 % pour uC =5 V. Tracer la caractéristique < u > en fonction
de uC.
EL MENTALY Lahcen 137

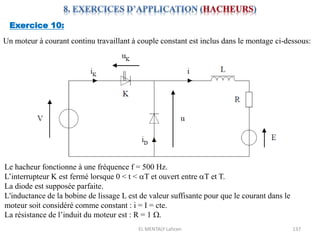

Exercice 10:
Un moteur à courant continu travaillant à couple constant est inclus dans le montage ci-dessous:
Le hacheur fonctionne à une fréquence f = 500 Hz.
L’interrupteur K est fermé lorsque 0 < t < aT et ouvert entre aT et T.
La diode est supposée parfaite.
L'inductance de la bobine de lissage L est de valeur suffisante pour que le courant dans le
moteur soit considéré comme constant : i = I = cte.
La résistance de l’induit du moteur est : R = 1 W.
EL MENTALY Lahcen 138

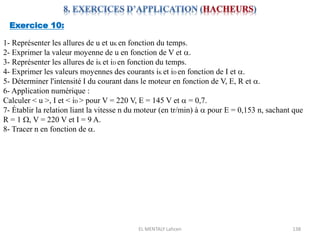

Exercice 10:
1- Représenter les allures de u et uK en fonction du temps.
2- Exprimer la valeur moyenne de u en fonction de V et a.
3- Représenter les allures de iK et iD en fonction du temps.
4- Exprimer les valeurs moyennes des courants iK et iD en fonction de I et a.
5- Déterminer l'intensité I du courant dans le moteur en fonction de V, E, R et a.
6- Application numérique :
Calculer < u >, I et < iD > pour V = 220 V, E = 145 V et a = 0,7.
7- Établir la relation liant la vitesse n du moteur (en tr/min) à a pour E = 0,153 n, sachant que
R = 1 W, V = 220 V et I = 9 A.
8- Tracer n en fonction de a.
EL MENTALY Lahcen 139

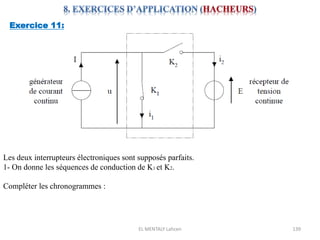

Exercice 11:
Les deux interrupteurs électroniques sont supposés parfaits.
1- On donne les séquences de conduction de K1 et K2.
Compléter les chronogrammes :
EL MENTALY Lahcen 140

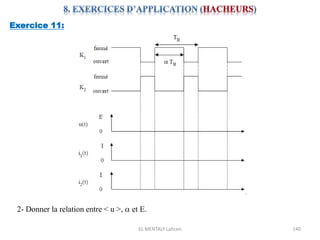

Exercice 11:
2- Donner la relation entre < u >, a et E.
EL MENTALY Lahcen 141

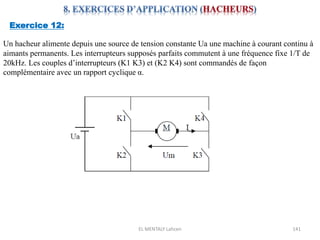

Exercice 12:
Un hacheur alimente depuis une source de tension constante Ua une machine à courant continu à
aimants permanents. Les interrupteurs supposés parfaits commutent à une fréquence fixe 1/T de
20kHz. Les couples d’interrupteurs (K1 K3) et (K2 K4) sont commandés de façon
complémentaire avec un rapport cyclique α.
EL MENTALY Lahcen 142

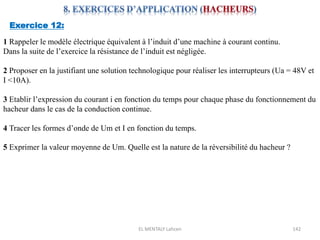

Exercice 12:
1 Rappeler le modèle électrique équivalent à l’induit d’une machine à courant continu.
Dans la suite de l’exercice la résistance de l’induit est négligée.
2 Proposer en la justifiant une solution technologique pour réaliser les interrupteurs (Ua = 48V et
I <10A).
3 Etablir l’expression du courant i en fonction du temps pour chaque phase du fonctionnement du
hacheur dans le cas de la conduction continue.
4 Tracer les formes d’onde de Um et I en fonction du temps.
5 Exprimer la valeur moyenne de Um. Quelle est la nature de la réversibilité du hacheur ?
EL MENTALY Lahcen 143

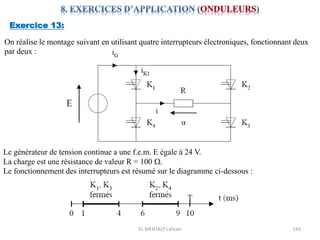

Exercice 13:
On réalise le montage suivant en utilisant quatre interrupteurs électroniques, fonctionnant deux
par deux :
Le générateur de tension continue a une f.e.m. E égale à 24 V.
La charge est une résistance de valeur R = 100 W.
Le fonctionnement des interrupteurs est résumé sur le diagramme ci-dessous :
EL MENTALY Lahcen 144

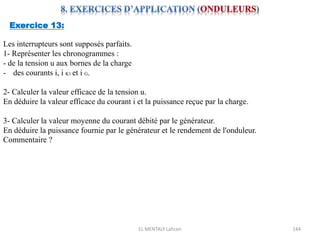

Exercice 13:
Les interrupteurs sont supposés parfaits.
1- Représenter les chronogrammes :
- de la tension u aux bornes de la charge
- des courants i, i K1 et i G.
2- Calculer la valeur efficace de la tension u.
En déduire la valeur efficace du courant i et la puissance reçue par la charge.
3- Calculer la valeur moyenne du courant débité par le générateur.
En déduire la puissance fournie par le générateur et le rendement de l'onduleur.
Commentaire ?
EL MENTALY Lahcen 145

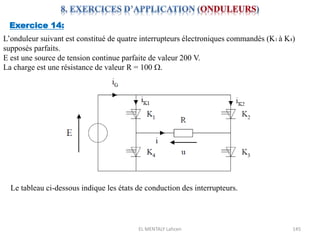

Exercice 14:
L’onduleur suivant est constitué de quatre interrupteurs électroniques commandés (K1 à K4)
supposés parfaits.
E est une source de tension continue parfaite de valeur 200 V.
La charge est une résistance de valeur R = 100 W.
Le tableau ci-dessous indique les états de conduction des interrupteurs.
EL MENTALY Lahcen 146
Exercice 14:
1- Quel type de conversion réalise un onduleur autonome ?
Citer une application de ce type de convertisseur.
2- Représenter en fonction du temps la tension u aux bornes de la charge et le courant i
circulant dans celle-ci (on prendra a = 1/3).
3- Exprimer la valeur moyenne et la valeur efficace du courant i en fonction de E, R et a.
Faire l’application numérique (avec a = 1/3).
4- En déduire la valeur moyenne de la puissance fournie à la charge.
5- Tracer les chronogrammes des courants i K1, i K2 et i G.
6- Exprimer les valeurs moyennes des courants i K1, i K2 et i G en fonction de E, R et a.
Faire l’application numérique.
7- En déduire la valeur moyenne de la puissance fournie par la source E.
Commentaire ?
8- Quels composants peut-on utiliser pour réaliser les interrupteurs ?
EL MENTALY Lahcen 147

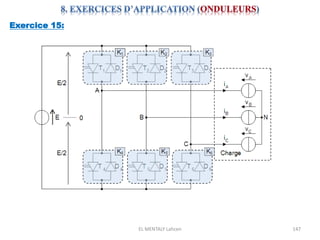

Exercice 15:
EL MENTALY Lahcen 148

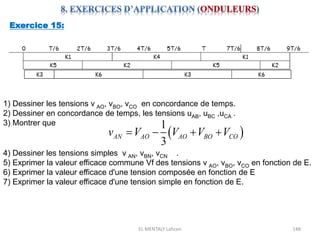

Exercice 15:
1) Dessiner les tensions v AO, vBO, vCO en concordance de temps.
2) Dessiner en concordance de temps, les tensions uAB, uBC ,uCA .
3) Montrer que
 
1
3
AN AO AO BO CO
v V V V V
   
4) Dessiner les tensions simples v AN, vBN, vCN .
5) Exprimer la valeur efficace commune Vf des tensions v AO, vBO, vCO en fonction de E.
6) Exprimer la valeur efficace d'une tension composée en fonction de E
7) Exprimer la valeur efficace d'une tension simple en fonction de E.
EL MENTALY Lahcen 149

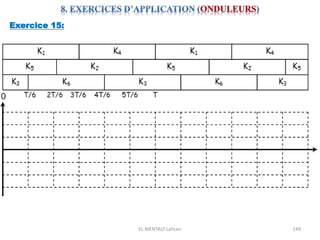

Exercice 15:
EL MENTALY Lahcen 150

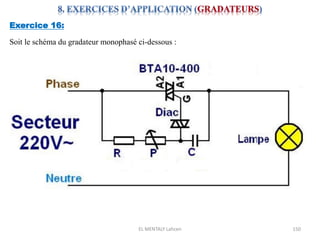

Exercice 16:
Soit le schéma du gradateur monophasé ci-dessous :
EL MENTALY Lahcen 151

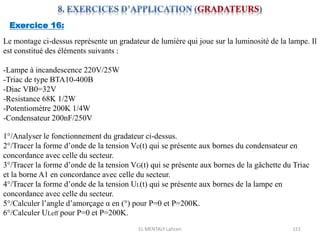

Exercice 16:
Le montage ci-dessus représente un gradateur de lumière qui joue sur la luminosité de la lampe. Il
est constitué des éléments suivants :
-Lampe à incandescence 220V/25W
-Triac de type BTA10-400B
-Diac VB0=32V
-Resistance 68K 1/2W
-Potentiomètre 200K 1/4W
-Condensateur 200nF/250V
1°/Analyser le fonctionnement du gradateur ci-dessus.
2°/Tracer la forme d’onde de la tension Vc(t) qui se présente aux bornes du condensateur en
concordance avec celle du secteur.
3°/Tracer la forme d’onde de la tension VG(t) qui se présente aux bornes de la gâchette du Triac
et la borne A1 en concordance avec celle du secteur.
4°/Tracer la forme d’onde de la tension UL(t) qui se présente aux bornes de la lampe en
concordance avec celle du secteur.
5°/Calculer l’angle d’amorçage α en (°) pour P=0 et P=200K.
6°/Calculer ULeff pour P=0 et P=200K.
EL MENTALY Lahcen 152

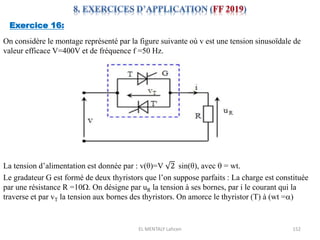

Exercice 16:
On considère le montage représenté par la figure suivante où v est une tension sinusoïdale de
valeur efficace V=400V et de fréquence f =50 Hz.
La tension d’alimentation est donnée par : v(θ)=V 2 sin(θ), avec  = wt.
Le gradateur G est formé de deux thyristors que l’on suppose parfaits : La charge est constituée
par une résistance R =10W. On désigne par uR la tension à ses bornes, par i le courant qui la
traverse et par vT la tension aux bornes des thyristors. On amorce le thyristor (T) à (wt =a)
EL MENTALY Lahcen 153

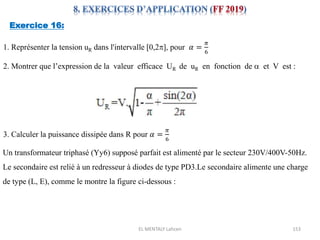

Exercice 16:
1. Représenter la tension uR dans l'intervalle [0,2], pour 𝛼 =
𝜋
6
2. Montrer que l’expression de la valeur efficace UR de uR en fonction de a et V est :
3. Calculer la puissance dissipée dans R pour 𝛼 =
𝜋
6
Un transformateur triphasé (Yy6) supposé parfait est alimenté par le secteur 230V/400V-50Hz.
Le secondaire est relié à un redresseur à diodes de type PD3.Le secondaire alimente une charge
de type (L, E), comme le montre la figure ci-dessous :
EL MENTALY Lahcen 154

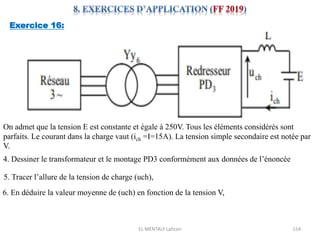

Exercice 16:
On admet que la tension E est constante et égale à 250V. Tous les éléments considérés sont
parfaits. Le courant dans la charge vaut (ich =I=15A). La tension simple secondaire est notée par
V.
4. Dessiner le transformateur et le montage PD3 conformément aux données de l’énoncée
5. Tracer l’allure de la tension de charge (uch),
6. En déduire la valeur moyenne de (uch) en fonction de la tension V,
EL MENTALY Lahcen 155

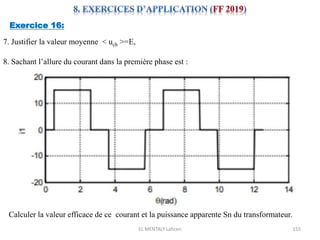

Exercice 16:
7. Justifier la valeur moyenne < uch >=E,
8. Sachant l’allure du courant dans la première phase est :
Calculer la valeur efficace de ce courant et la puissance apparente Sn du transformateur.
EL MENTALY Lahcen 156

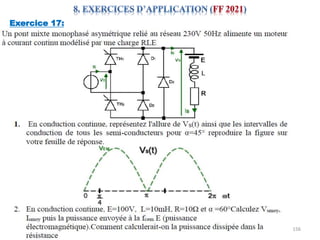

Exercice 17:
EL MENTALY Lahcen 157

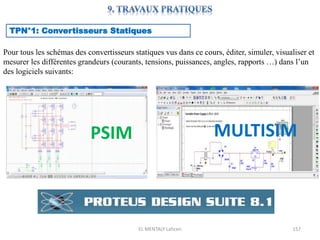

TPN°1: Convertisseurs Statiques
Pour tous les schémas des convertisseurs statiques vus dans ce cours, éditer, simuler, visualiser et
mesurer les différentes grandeurs (courants, tensions, puissances, angles, rapports …) dans l’un
des logiciels suivants:
PSIM MULTISIM
EL MENTALY Lahcen 158

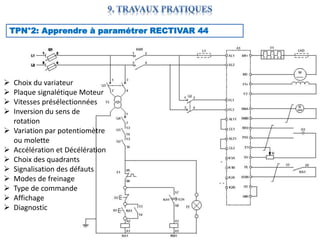

TPN°2: Apprendre à paramétrer RECTIVAR 44
 Choix du variateur
 Plaque signalétique Moteur
 Vitesses présélectionnées
 Inversion du sens de
rotation
 Variation par potentiomètre
ou molette
 Accélération et Décélération
 Choix des quadrants
 Signalisation des défauts
 Modes de freinage
 Type de commande
 Affichage
 Diagnostic
EL MENTALY Lahcen 159

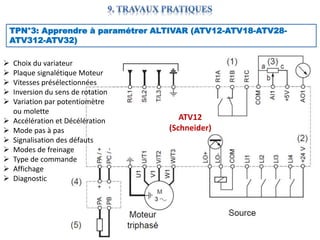

TPN°3: Apprendre à paramétrer ALTIVAR (ATV12-ATV18-ATV28-
ATV312-ATV32)
 Choix du variateur
 Plaque signalétique Moteur
 Vitesses présélectionnées
 Inversion du sens de rotation
 Variation par potentiomètre
ou molette
 Accélération et Décélération
 Mode pas à pas
 Signalisation des défauts
 Modes de freinage
 Type de commande
 Affichage
 Diagnostic
ATV12
(Schneider)
EL MENTALY Lahcen 160

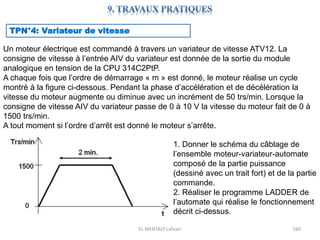

TPN°4: Variateur de vitesse
Un moteur électrique est commandé à travers un variateur de vitesse ATV12. La
consigne de vitesse à l’entrée AIV du variateur est donnée de la sortie du module
analogique en tension de la CPU 314C2PtP.
A chaque fois que l’ordre de démarrage « m » est donné, le moteur réalise un cycle
montré à la figure ci-dessous. Pendant la phase d’accélération et de décélération la
vitesse du moteur augmente ou diminue avec un incrément de 50 trs/min. Lorsque la
consigne de vitesse AIV du variateur passe de 0 à 10 V la vitesse du moteur fait de 0 à
1500 trs/min.
A tout moment si l’ordre d’arrêt est donné le moteur s’arrête.
1. Donner le schéma du câblage de
l’ensemble moteur-variateur-automate
composé de la partie puissance
(dessiné avec un trait fort) et de la partie
commande.
2. Réaliser le programme LADDER de
l’automate qui réalise le fonctionnement
décrit ci-dessus.
EL MENTALY Lahcen 161

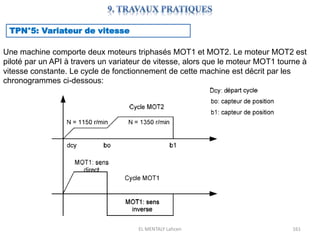

TPN°5: Variateur de vitesse
Une machine comporte deux moteurs triphasés MOT1 et MOT2. Le moteur MOT2 est
piloté par un API à travers un variateur de vitesse, alors que le moteur MOT1 tourne à
vitesse constante. Le cycle de fonctionnement de cette machine est décrit par les
chronogrammes ci-dessous:
EL MENTALY Lahcen 162

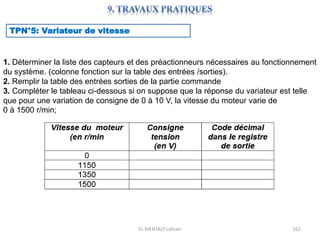

TPN°5: Variateur de vitesse
1. Déterminer la liste des capteurs et des préactionneurs nécessaires au fonctionnement
du système. (colonne fonction sur la table des entrées /sorties).
2. Remplir la table des entrées sorties de la partie commande
3. Compléter le tableau ci-dessous si on suppose que la réponse du variateur est telle
que pour une variation de consigne de 0 à 10 V, la vitesse du moteur varie de
0 à 1500 r/min;
EL MENTALY Lahcen 163

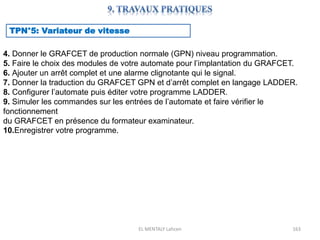

TPN°5: Variateur de vitesse
4. Donner le GRAFCET de production normale (GPN) niveau programmation.
5. Faire le choix des modules de votre automate pour l’implantation du GRAFCET.
6. Ajouter un arrêt complet et une alarme clignotante qui le signal.
7. Donner la traduction du GRAFCET GPN et d’arrêt complet en langage LADDER.
8. Configurer l’automate puis éditer votre programme LADDER.
9. Simuler les commandes sur les entrées de l’automate et faire vérifier le
fonctionnement
du GRAFCET en présence du formateur examinateur.
10.Enregistrer votre programme.
EL MENTALY Lahcen 164

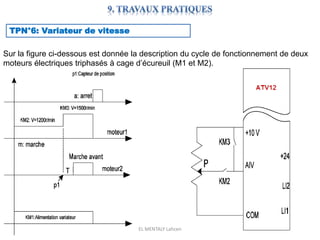

TPN°6: Variateur de vitesse
Sur la figure ci-dessous est donnée la description du cycle de fonctionnement de deux
moteurs électriques triphasés à cage d’écureuil (M1 et M2).
EL MENTALY Lahcen 165

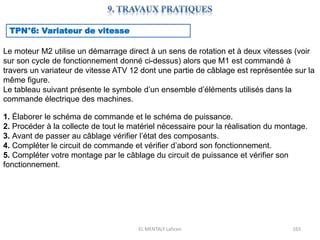

TPN°6: Variateur de vitesse
Le moteur M2 utilise un démarrage direct à un sens de rotation et à deux vitesses (voir
sur son cycle de fonctionnement donné ci-dessus) alors que M1 est commandé à
travers un variateur de vitesse ATV 12 dont une partie de câblage est représentée sur la
même figure.
Le tableau suivant présente le symbole d’un ensemble d’éléments utilisés dans la
commande électrique des machines.
1. Élaborer le schéma de commande et le schéma de puissance.
2. Procéder à la collecte de tout le matériel nécessaire pour la réalisation du montage.
3. Avant de passer au câblage vérifier l’état des composants.
4. Compléter le circuit de commande et vérifier d’abord son fonctionnement.
5. Compléter votre montage par le câblage du circuit de puissance et vérifier son
fonctionnement.
EL MENTALY Lahcen 166

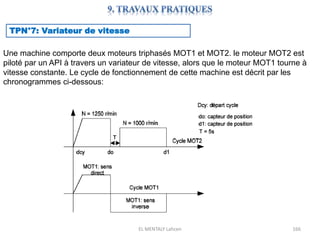

TPN°7: Variateur de vitesse
Une machine comporte deux moteurs triphasés MOT1 et MOT2. le moteur MOT2 est
piloté par un API à travers un variateur de vitesse, alors que le moteur MOT1 tourne à
vitesse constante. Le cycle de fonctionnement de cette machine est décrit par les
chronogrammes ci-dessous:
EL MENTALY Lahcen 167

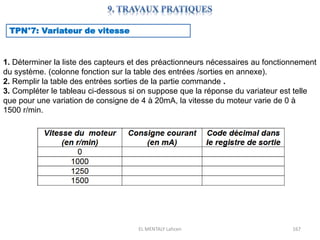

TPN°7: Variateur de vitesse
1. Déterminer la liste des capteurs et des préactionneurs nécessaires au fonctionnement
du système. (colonne fonction sur la table des entrées /sorties en annexe).
2. Remplir la table des entrées sorties de la partie commande .
3. Compléter le tableau ci-dessous si on suppose que la réponse du variateur est telle
que pour une variation de consigne de 4 à 20mA, la vitesse du moteur varie de 0 à
1500 r/min.
EL MENTALY Lahcen 168

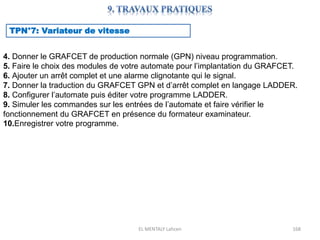

TPN°7: Variateur de vitesse
4. Donner le GRAFCET de production normale (GPN) niveau programmation.
5. Faire le choix des modules de votre automate pour l’implantation du GRAFCET.
6. Ajouter un arrêt complet et une alarme clignotante qui le signal.
7. Donner la traduction du GRAFCET GPN et d’arrêt complet en langage LADDER.
8. Configurer l’automate puis éditer votre programme LADDER.
9. Simuler les commandes sur les entrées de l’automate et faire vérifier le
fonctionnement du GRAFCET en présence du formateur examinateur.
10.Enregistrer votre programme.
EL MENTALY Lahcen 169

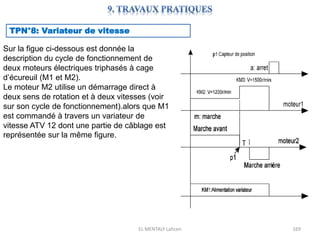

TPN°8: Variateur de vitesse
Sur la figue ci-dessous est donnée la
description du cycle de fonctionnement de
deux moteurs électriques triphasés à cage
d’écureuil (M1 et M2).
Le moteur M2 utilise un démarrage direct à
deux sens de rotation et à deux vitesses (voir
sur son cycle de fonctionnement).alors que M1
est commandé à travers un variateur de
vitesse ATV 12 dont une partie de câblage est
représentée sur la même figure.
EL MENTALY Lahcen 170

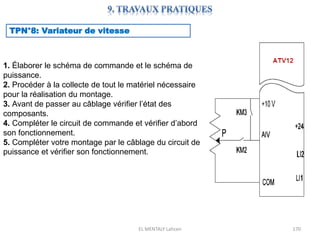

TPN°8: Variateur de vitesse
1. Élaborer le schéma de commande et le schéma de
puissance.
2. Procéder à la collecte de tout le matériel nécessaire
pour la réalisation du montage.
3. Avant de passer au câblage vérifier l’état des
composants.
4. Compléter le circuit de commande et vérifier d’abord
son fonctionnement.
5. Compléter votre montage par le câblage du circuit de
puissance et vérifier son fonctionnement.
EL MENTALY Lahcen 171

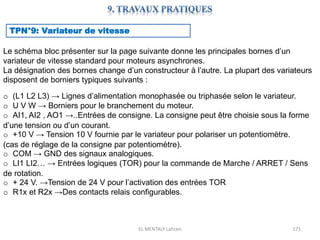

TPN°9: Variateur de vitesse
Le schéma bloc présenter sur la page suivante donne les principales bornes d’un
variateur de vitesse standard pour moteurs asynchrones.
La désignation des bornes change d’un constructeur à l’autre. La plupart des variateurs
disposent de borniers typiques suivants :
o (L1 L2 L3) → Lignes d’alimentation monophasée ou triphasée selon le variateur.
o U V W → Borniers pour le branchement du moteur.
o AI1, AI2 , AO1 →..Entrées de consigne. La consigne peut être choisie sous la forme
d’une tension ou d’un courant.
o +10 V → Tension 10 V fournie par le variateur pour polariser un potentiomètre.
(cas de réglage de la consigne par potentiomètre).
o COM → GND des signaux analogiques.
o LI1 LI2… → Entrées logiques (TOR) pour la commande de Marche / ARRET / Sens
de rotation.
o + 24 V. →Tension de 24 V pour l’activation des entrées TOR
o R1x et R2x →Des contacts relais configurables.
EL MENTALY Lahcen 172

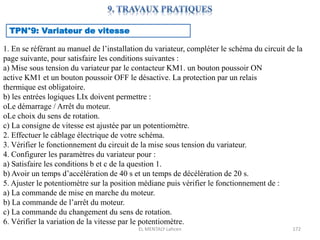

TPN°9: Variateur de vitesse
1. En se référant au manuel de l’installation du variateur, compléter le schéma du circuit de la
page suivante, pour satisfaire les conditions suivantes :
a) Mise sous tension du variateur par le contacteur KM1. un bouton poussoir ON
active KM1 et un bouton poussoir OFF le désactive. La protection par un relais
thermique est obligatoire.
b) les entrées logiques LIx doivent permettre :
oLe démarrage / Arrêt du moteur.
oLe choix du sens de rotation.
c) La consigne de vitesse est ajustée par un potentiomètre.
2. Effectuer le câblage électrique de votre schéma.
3. Vérifier le fonctionnement du circuit de la mise sous tension du variateur.
4. Configurer les paramètres du variateur pour :
a) Satisfaire les conditions b et c de la question 1.
b) Avoir un temps d’accélération de 40 s et un temps de décélération de 20 s.
5. Ajuster le potentiomètre sur la position médiane puis vérifier le fonctionnement de :
a) La commande de mise en marche du moteur.
b) La commande de l’arrêt du moteur.
c) La commande du changement du sens de rotation.
6. Vérifier la variation de la vitesse par le potentiomètre.
EL MENTALY Lahcen 173

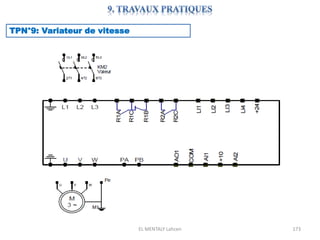

TPN°9: Variateur de vitesse
EL MENTALY Lahcen 174

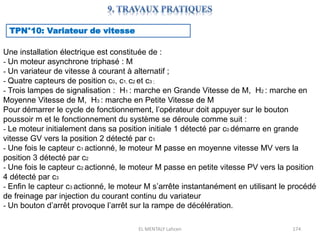

TPN°10: Variateur de vitesse
Une installation électrique est constituée de :
- Un moteur asynchrone triphasé : M
- Un variateur de vitesse à courant à alternatif ;
- Quatre capteurs de position c0, c1, c2 et c3 ;
- Trois lampes de signalisation : H1 : marche en Grande Vitesse de M, H2 : marche en
Moyenne Vitesse de M, H3 : marche en Petite Vitesse de M
Pour démarrer le cycle de fonctionnement, l’opérateur doit appuyer sur le bouton
poussoir m et le fonctionnement du système se déroule comme suit :
- Le moteur initialement dans sa position initiale 1 détecté par c0 démarre en grande
vitesse GV vers la position 2 détecté par c1
- Une fois le capteur c1 actionné, le moteur M passe en moyenne vitesse MV vers la
position 3 détecté par c2
- Une fois le capteur c2 actionné, le moteur M passe en petite vitesse PV vers la position
4 détecté par c3
- Enfin le capteur c3 actionné, le moteur M s’arrête instantanément en utilisant le procédé
de freinage par injection du courant continu du variateur
- Un bouton d’arrêt provoque l’arrêt sur la rampe de décélération.
EL MENTALY Lahcen 175
TPN°10: Variateur de vitesse
1) Élaborer le schéma de raccordement de l’ensemble variateur-moteur ;
2) Élaborer le schéma du circuit de commande ;
3) Élaborer le schéma du circuit de signalisation ;
4) Réaliser le montage de l’ensemble ;
5) Configurer les paramètres usuels du variateur en fonction du moteur utilisé ;
6) Vérification du fonctionnement ;
7) Refaire le TP en utilisant l’API disponible dans votre atelier;
EL MENTALY Lahcen 176
TPN°11: Variateur de vitesse
EL MENTALY Lahcen 177

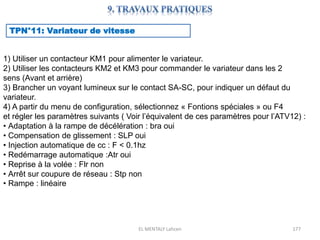

TPN°11: Variateur de vitesse
1) Utiliser un contacteur KM1 pour alimenter le variateur.
2) Utiliser les contacteurs KM2 et KM3 pour commander le variateur dans les 2
sens (Avant et arrière)
3) Brancher un voyant lumineux sur le contact SA-SC, pour indiquer un défaut du
variateur.
4) A partir du menu de configuration, sélectionnez « Fontions spéciales » ou F4
et régler les paramètres suivants ( Voir l’équivalent de ces paramètres pour l’ATV12) :
• Adaptation à la rampe de décélération : bra oui
• Compensation de glissement : SLP oui
• Injection automatique de cc : F < 0.1hz
• Redémarrage automatique :Atr oui
• Reprise à la volée : Flr non
• Arrêt sur coupure de réseau : Stp non
• Rampe : linéaire
EL MENTALY Lahcen 178
TPN°11: Variateur de vitesse
1) Élaborer le schéma de raccordement de l’ensemble variateur-moteur ;
2) Élaborer le schéma du circuit de commande ;
3) Élaborer le schéma du circuit de signalisation ;
4) Réaliser le montage de l’ensemble ;
5) Configurer les paramètres usuels du variateur en fonction du moteur utilisé ;
6) Vérification du fonctionnement.
EL MENTALY Lahcen 179

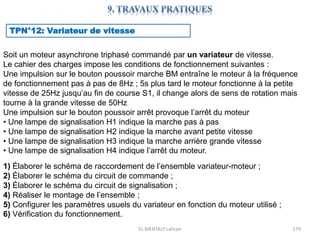

TPN°12: Variateur de vitesse
Soit un moteur asynchrone triphasé commandé par un variateur de vitesse.
Le cahier des charges impose les conditions de fonctionnement suivantes :
Une impulsion sur le bouton poussoir marche BM entraîne le moteur à la fréquence
de fonctionnement pas à pas de 8Hz ; 5s plus tard le moteur fonctionne à la petite
vitesse de 25Hz jusqu’au fin de course S1, il change alors de sens de rotation mais
tourne à la grande vitesse de 50Hz
Une impulsion sur le bouton poussoir arrêt provoque l’arrêt du moteur
• Une lampe de signalisation H1 indique la marche pas à pas
• Une lampe de signalisation H2 indique la marche avant petite vitesse
• Une lampe de signalisation H3 indique la marche arrière grande vitesse
• Une lampe de signalisation H4 indique l’arrêt du moteur.
1) Élaborer le schéma de raccordement de l’ensemble variateur-moteur ;
2) Élaborer le schéma du circuit de commande ;
3) Élaborer le schéma du circuit de signalisation ;
4) Réaliser le montage de l’ensemble ;
5) Configurer les paramètres usuels du variateur en fonction du moteur utilisé ;
6) Vérification du fonctionnement.
EL MENTALY Lahcen 180
TPN°13: Variateur de vitesse
Un tapis roulant commandé par un moteur asynchrone triphasé à deux sens de
rotation : la marche à gauche MG et la marche à droite MD. Un bouton Dcy permet
de commander le cycle MG ---MD à la grande vitesse de 50Hz
10 s après son départ le chariot ralentit jusqu’à la vitesse 25Hz, lorsque le fin de
course S1 est actionné il change de sens mais à la vitesse 30Hz.
Un bouton poussoir S2 fait arrêter le système
• Une lampe de signalisation H1 indique la marche gauche du moteur ;
• Une lampe de signalisation H2 indique la marche droite à la grande vitesse ;
• Une lampe de signalisation H3 indique la marche droite à la petite vitesse ;
• Une lampe de signalisation H4 indique l’arrêt du moteur.
1) Élaborer le schéma du circuit de puissance.
2) Élaborer le schéma du circuit de commande.
3) Élaborer le schéma du circuit de signalisation.
4) Réaliser le circuit de commande.
5) Réaliser le circuit de signalisation.
6) Vérification du fonctionnement.
EL MENTALY Lahcen 181

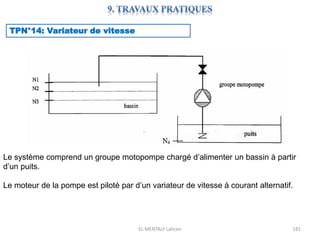

TPN°14: Variateur de vitesse
Le système comprend un groupe motopompe chargé d’alimenter un bassin à partir
d’un puits.
Le moteur de la pompe est piloté par d’un variateur de vitesse à courant alternatif.
EL MENTALY Lahcen 182

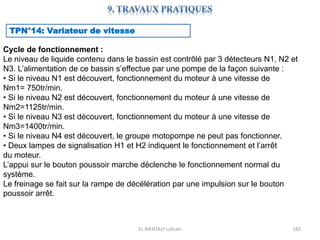

TPN°14: Variateur de vitesse
Cycle de fonctionnement :
Le niveau de liquide contenu dans le bassin est contrôlé par 3 détecteurs N1, N2 et
N3. L’alimentation de ce bassin s’effectue par une pompe de la façon suivante :
• Si le niveau N1 est découvert, fonctionnement du moteur à une vitesse de
Nm1= 750tr/min.
• Si le niveau N2 est découvert, fonctionnement du moteur à une vitesse de
Nm2=1125tr/min.
• Si le niveau N3 est découvert, fonctionnement du moteur à une vitesse de
Nm3=1400tr/min.
• Si le niveau N4 est découvert, le groupe motopompe ne peut pas fonctionner.
• Deux lampes de signalisation H1 et H2 indiquent le fonctionnement et l’arrêt
du moteur.
L’appui sur le bouton poussoir marche déclenche le fonctionnement normal du
système.
Le freinage se fait sur la rampe de décélération par une impulsion sur le bouton
poussoir arrêt.
EL MENTALY Lahcen 183

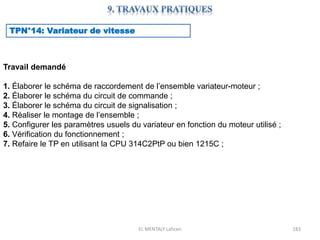

TPN°14: Variateur de vitesse
Travail demandé
1. Élaborer le schéma de raccordement de l’ensemble variateur-moteur ;
2. Élaborer le schéma du circuit de commande ;
3. Élaborer le schéma du circuit de signalisation ;
4. Réaliser le montage de l’ensemble ;
5. Configurer les paramètres usuels du variateur en fonction du moteur utilisé ;
6. Vérification du fonctionnement ;
7. Refaire le TP en utilisant la CPU 314C2PtP ou bien 1215C ;
EL MENTALY Lahcen 184

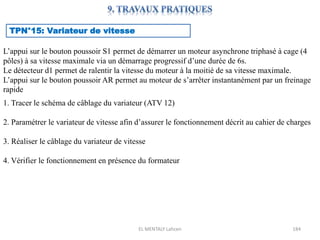

TPN°15: Variateur de vitesse
L’appui sur le bouton poussoir S1 permet de démarrer un moteur asynchrone triphasé à cage (4
pôles) à sa vitesse maximale via un démarrage progressif d’une durée de 6s.
Le détecteur d1 permet de ralentir la vitesse du moteur à la moitié de sa vitesse maximale.
L’appui sur le bouton poussoir AR permet au moteur de s’arrêter instantanément par un freinage
rapide
1. Tracer le schéma de câblage du variateur (ATV 12)
2. Paramétrer le variateur de vitesse afin d’assurer le fonctionnement décrit au cahier de charges
3. Réaliser le câblage du variateur de vitesse
4. Vérifier le fonctionnement en présence du formateur
EL MENTALY Lahcen 185

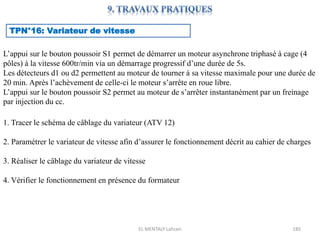

TPN°16: Variateur de vitesse
L’appui sur le bouton poussoir S1 permet de démarrer un moteur asynchrone triphasé à cage (4
pôles) à la vitesse 600tr/min via un démarrage progressif d’une durée de 5s.
Les détecteurs d1 ou d2 permettent au moteur de tourner à sa vitesse maximale pour une durée de
20 min. Après l’achèvement de celle-ci le moteur s’arrête en roue libre.
L’appui sur le bouton poussoir S2 permet au moteur de s’arrêter instantanément par un freinage
par injection du cc.
1. Tracer le schéma de câblage du variateur (ATV 12)
2. Paramétrer le variateur de vitesse afin d’assurer le fonctionnement décrit au cahier de charges
3. Réaliser le câblage du variateur de vitesse
4. Vérifier le fonctionnement en présence du formateur
EL MENTALY Lahcen 186
TPN°17: Variateur de vitesse
1. Tracer le schéma de câblage du variateur (ATV 12)
2. Paramétrer le variateur de vitesse afin d’assurer le fonctionnement décrit au cahier de charges
3. Réaliser le câblage du variateur de vitesse
4. Vérifier le fonctionnement en présence du formateur
L’appui sur le bouton poussoir S1 permet de démarrer un moteur asynchrone triphasé à cage (4
pôles) à la vitesse 300tr/min via un démarrage progressif d’une durée de 13s.
Le « fin de course » FC1 permet au moteur de tourner à la vitesse 1000 tr/min. L’appui sur le
bouton poussoir S2 permet au moteur d’inverser le sens de rotation en gardant la même vitesse
présélectionnée.
L’appui sur le bouton poussoir S3 permet au moteur de s’arrêter instantanément par un freinage
par dissipation thermique dans la résistance de freinage.
EL MENTALY Lahcen 187

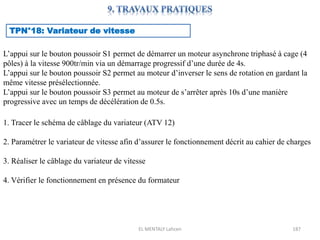

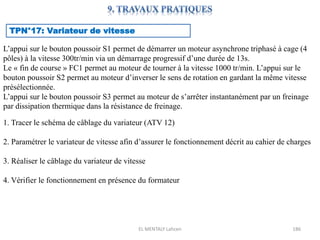

TPN°18: Variateur de vitesse
1. Tracer le schéma de câblage du variateur (ATV 12)
2. Paramétrer le variateur de vitesse afin d’assurer le fonctionnement décrit au cahier de charges
3. Réaliser le câblage du variateur de vitesse
4. Vérifier le fonctionnement en présence du formateur
L’appui sur le bouton poussoir S1 permet de démarrer un moteur asynchrone triphasé à cage (4
pôles) à la vitesse 900tr/min via un démarrage progressif d’une durée de 4s.
L’appui sur le bouton poussoir S2 permet au moteur d’inverser le sens de rotation en gardant la
même vitesse présélectionnée.
L’appui sur le bouton poussoir S3 permet au moteur de s’arrêter après 10s d’une manière
progressive avec un temps de décélération de 0.5s.

Contenu connexe

Tendances

Disjoncteur différentiel
Disjoncteur différentielDisjoncteur différentiel
Disjoncteur différentiel
medjam76

Ener1 - CM3 - Puissance électrique
Ener1  - CM3 - Puissance électriqueEner1  - CM3 - Puissance électrique
Ener1 - CM3 - Puissance électrique
Pierre Maréchal

Schema electrique www.cours-online.com
Schema electrique www.cours-online.comSchema electrique www.cours-online.com
Schema electrique www.cours-online.com
morin moli

Electronique analogique
Electronique analogiqueElectronique analogique
Electronique analogique
Ana Molina Padial

Appareillage de Protection
Appareillage de ProtectionAppareillage de Protection
Appareillage de Protection
Yuuki Yukino

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf
YoussefOumhella

Cours electronique puissance
Cours electronique puissanceCours electronique puissance
Cours electronique puissance
Joseph Elhou

Cours d'électronique
Cours d'électroniqueCours d'électronique
Cours d'électronique
Raja Birje

Moteur a courant continu
Moteur a courant continuMoteur a courant continu
Moteur a courant continu
wolfori

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé
Pierre Maréchal

Cours d'Electrotechnique 2 : machines tournantes
Cours d'Electrotechnique 2 : machines tournantesCours d'Electrotechnique 2 : machines tournantes
Cours d'Electrotechnique 2 : machines tournantes
Christophe Palermo

47811458 exercices-systemes-echantillonnes
47811458 exercices-systemes-echantillonnes47811458 exercices-systemes-echantillonnes
47811458 exercices-systemes-echantillonnes
TRIKI BILEL

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable
morin moli

Les constituants d'un depart moteur
Les constituants d'un depart moteurLes constituants d'un depart moteur
Les constituants d'un depart moteur
Ondernemersschool

Slides_Choppers_2022.pdf
Slides_Choppers_2022.pdfSlides_Choppers_2022.pdf
Slides_Choppers_2022.pdf
mouadbouaicha

Ener1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électriqueEner1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électrique
Pierre Maréchal

Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires
sarah Benmerzouk


Tendances (20)

Disjoncteur différentiel
Disjoncteur différentielDisjoncteur différentiel
Disjoncteur différentiel

Ener1 - CM3 - Puissance électrique
Ener1  - CM3 - Puissance électriqueEner1  - CM3 - Puissance électrique
Ener1 - CM3 - Puissance électrique

Schema electrique www.cours-online.com
Schema electrique www.cours-online.comSchema electrique www.cours-online.com
Schema electrique www.cours-online.com

Electronique analogique
Electronique analogiqueElectronique analogique
Electronique analogique

Appareillage de Protection
Appareillage de ProtectionAppareillage de Protection
Appareillage de Protection

Disjoncteurs basse tension
Disjoncteurs basse tensionDisjoncteurs basse tension
Disjoncteurs basse tension

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf

Cours electronique puissance
Cours electronique puissanceCours electronique puissance
Cours electronique puissance

Cours d'électronique
Cours d'électroniqueCours d'électronique
Cours d'électronique

Moteur a courant continu
Moteur a courant continuMoteur a courant continu
Moteur a courant continu

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé

Cours d'Electrotechnique 2 : machines tournantes
Cours d'Electrotechnique 2 : machines tournantesCours d'Electrotechnique 2 : machines tournantes
Cours d'Electrotechnique 2 : machines tournantes

47811458 exercices-systemes-echantillonnes
47811458 exercices-systemes-echantillonnes47811458 exercices-systemes-echantillonnes
47811458 exercices-systemes-echantillonnes

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable

Les constituants d'un depart moteur
Les constituants d'un depart moteurLes constituants d'un depart moteur
Les constituants d'un depart moteur

CM Transformateur monophasé
CM Transformateur monophaséCM Transformateur monophasé
CM Transformateur monophasé

Slides_Choppers_2022.pdf
Slides_Choppers_2022.pdfSlides_Choppers_2022.pdf
Slides_Choppers_2022.pdf

Exercices onduleur
Exercices onduleurExercices onduleur
Exercices onduleur

Ener1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électriqueEner1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électrique

Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires Chapitre 1 Représentation d'état des systèmes linéaires
Chapitre 1 Représentation d'état des systèmes linéaires


Similaire à M207 Commande électronique des machines Mantaly.pptx

[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiques[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiques
AbdelilahDgaigui

Variateur de vitesse electronique de puissance
Variateur de vitesse   electronique de puissanceVariateur de vitesse   electronique de puissance
Variateur de vitesse electronique de puissance
Boubakri Mohamed

Poly ep
Poly epPoly ep
Poly ep
mammarkh

Matlab simulink partie 2
Matlab simulink partie 2Matlab simulink partie 2
Matlab simulink partie 2
babaoui mohamed

1167859.ppt
1167859.ppt1167859.ppt
1167859.ppt
TarakBenslimane

A. Attou Commande scalaire MAS
A. Attou  Commande scalaire MASA. Attou  Commande scalaire MAS
A. Attou Commande scalaire MAS
Attou

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriques
morin moli

Les machines électriques industrielles générales
Les machines électriques industrielles généralesLes machines électriques industrielles générales
Les machines électriques industrielles générales
imad513771

fonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCETfonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCET
morin moli

mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk
mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnkmimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk
mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk
dmug793

Intro electr puissance
Intro electr puissanceIntro electr puissance
Intro electr puissance
Naoufel Khaldi

Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdfMicrosoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdf
saidsosso

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com
morin moli

variateurs_de_vitesse (1).ppsx
variateurs_de_vitesse (1).ppsxvariateurs_de_vitesse (1).ppsx
variateurs_de_vitesse (1).ppsx
labregibidhi

ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptx
APLOGAN

Presentationthese.ppt
Presentationthese.pptPresentationthese.ppt
Presentationthese.ppt
radwanmounsif

Chapitre IV : Les machines synchrones
Chapitre IV : Les machines synchronesChapitre IV : Les machines synchrones
Chapitre IV : Les machines synchrones
Mohamed Khalfaoui

02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...
02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...
02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...
المفكر الباحث

electronique puissance pour la genie informatique234.ppt
electronique puissance  pour la genie informatique234.pptelectronique puissance  pour la genie informatique234.ppt
electronique puissance pour la genie informatique234.ppt
Elisée Ndjabu

pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdfpdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
Elisée Ndjabu


Similaire à M207 Commande électronique des machines Mantaly.pptx (20)

[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiques[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiques

Variateur de vitesse electronique de puissance
Variateur de vitesse   electronique de puissanceVariateur de vitesse   electronique de puissance
Variateur de vitesse electronique de puissance

Poly ep
Poly epPoly ep
Poly ep

Matlab simulink partie 2
Matlab simulink partie 2Matlab simulink partie 2
Matlab simulink partie 2

1167859.ppt
1167859.ppt1167859.ppt
1167859.ppt

A. Attou Commande scalaire MAS
A. Attou  Commande scalaire MASA. Attou  Commande scalaire MAS
A. Attou Commande scalaire MAS

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriques

Les machines électriques industrielles générales
Les machines électriques industrielles généralesLes machines électriques industrielles générales
Les machines électriques industrielles générales

fonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCETfonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCET

mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk
mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnkmimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk
mimoire.pptxvbcvjjgvkkkhcbbjtvkixxvbbjgnk

Intro electr puissance
Intro electr puissanceIntro electr puissance
Intro electr puissance

Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdfMicrosoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdf

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com

variateurs_de_vitesse (1).ppsx
variateurs_de_vitesse (1).ppsxvariateurs_de_vitesse (1).ppsx
variateurs_de_vitesse (1).ppsx

ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptx

Presentationthese.ppt
Presentationthese.pptPresentationthese.ppt
Presentationthese.ppt

Chapitre IV : Les machines synchrones
Chapitre IV : Les machines synchronesChapitre IV : Les machines synchrones
Chapitre IV : Les machines synchrones

02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...
02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...
02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...

electronique puissance pour la genie informatique234.ppt
electronique puissance  pour la genie informatique234.pptelectronique puissance  pour la genie informatique234.ppt
electronique puissance pour la genie informatique234.ppt

pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdfpdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf
pdfcoffee.com_polycopie-de-cours-ppt-lge604-20012-bf-pdf-free.pdf


Dernier

Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaPrésentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
siemaillard

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
mcevapi3

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine
Txaruka

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire
NadineHG

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
Martin M Flynn

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme
M2i Formation

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
dokposeverin

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024
Friends of African Village Libraries

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques
lebaobabbleu

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf
kamouzou878

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.
MahouwetinJacquesGBO

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)
lebaobabbleu

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
OlivierLumeau1

Cours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTIONCours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTION
Sékou Oumar SYLLA


Dernier (14)

Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaPrésentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa
Présentation3.pptxaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaaa

[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf
[218_phot_d'Autriche-Hongrie_et_des_[...]Vaffier_Hubert_btv1b8594559c.pdf

Zineb Mekouar.pptx Écrivaine marocaine
Zineb Mekouar.pptx   Écrivaine  marocaineZineb Mekouar.pptx   Écrivaine  marocaine
Zineb Mekouar.pptx Écrivaine marocaine

1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire1eT Revolutions Empire Revolution Empire
1eT Revolutions Empire Revolution Empire

MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptxMARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx
MARTYRS DE HOLLANDE - La révolte hollandaise et les guerres de religion..pptx

Formation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimismeFormation M2i - Attitude constructive : développer l'art de l'optimisme
Formation M2i - Attitude constructive : développer l'art de l'optimisme

Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...
Manuel-5.-Elevage-de-poisson-chat-africain-Clarias-gariepinus-en-bacs-hors-so...

Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024Burkina Faso libraries newsletter for June 2024
Burkina Faso libraries newsletter for June 2024

A2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiquesA2-Critiques-gastronomiques activités critiques
A2-Critiques-gastronomiques activités critiques

apprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdfapprendre-a-programmer-avec-python-3.pdf
apprendre-a-programmer-avec-python-3.pdf

Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.Microbiologie: le monde microbien et les techniques de mise en évidence.
Microbiologie: le monde microbien et les techniques de mise en évidence.

A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)A2-Faire-une-appreciation positive et/ou négative (A2)
A2-Faire-une-appreciation positive et/ou négative (A2)

MS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certificationMS-203 Microsoft 365 Messaging Study Guide to prepare the certification
MS-203 Microsoft 365 Messaging Study Guide to prepare the certification

Cours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTIONCours Gestion d’actifs BNP -- CAMGESTION
Cours Gestion d’actifs BNP -- CAMGESTION


M207 Commande électronique des machines Mantaly.pptx

  • 1. Formation à distance pour la filière AII 02/2022 OFPPT M207 Commande électronique des machines électriques
  • 2. EL MENTALY Lahcen 2 Objectifs du module:  Acquérir les notions de base sur la variation de vitesse.  Caractériser les composants de l’électronique de puissance.  Analyser les principaux convertisseurs statiques : Redresseurs, Hacheurs, Onduleurs, Gradateurs.  Étudier les procédés de variation de vitesse des moteurs électriques. Intérêt de la variation de vitesse Cycles de fonctionnement dans les unités industrielles : • Variation de vitesse intermittente : La variation n’est pas une nécessité absolue, c’est une phase intermédiaire de fonctionnement (pompes, compresseurs). • Variation de vitesse continue : L’application envisagée nécessite un fonctionnement à vitesse variable (traction, machines-outils, enrouleurs)
  • 3. EL MENTALY Lahcen 3 Intérêt de la variation de vitesse : Optimisation de l’énergie • Entraînement à vitesse constante : Couple résistant de la pompe Tr et puissance Pm constantes.
  • 4. EL MENTALY Lahcen 4 Intérêt de la variation de vitesse : Optimisation de l’énergie • Entraînement à vitesse variable :
  • 5. EL MENTALY Lahcen 5 Intérêt de la variation de vitesse : Optimisation des protocoles • Entraînement à vitesse constante : • Baisse de rendement. • Coût élevé. • Mauvaise précision.
  • 6. EL MENTALY Lahcen 6 Intérêt de la variation de vitesse : Optimisation des protocoles • Entraînement à vitesse variable : • Grande souplesse. • Meilleure précision.
  • 7. EL MENTALY Lahcen 7 Exemples d’optimisation:
  • 8. EL MENTALY Lahcen 8 Techniques de variation de vitesse:
  • 9. EL MENTALY Lahcen 9 Composantes d’un moto-variateur Schéma synoptique d’un système d’entraînement électromécanique : Équation fondamentale de mouvement :
  • 10. EL MENTALY Lahcen 10 Cycle de vitesse : profil Évolution de la vitesse en fonction du temps :
  • 11. EL MENTALY Lahcen 11 Cycle de vitesse : Accélération
  • 12. EL MENTALY Lahcen 12 Cycle de vitesse : Décélération
  • 13. EL MENTALY Lahcen 13 Fonctions d’un variateur de vitesse
  • 14. EL MENTALY Lahcen 14 Fonctions évoluées
  • 15. EL MENTALY Lahcen 15 Fonctions des convertisseurs statiques  Modifier la nature des grandeurs électrique (CC-CA).  Régler la puissance d’un système électrique.  Assurer conjointement, en cas de besoin, la modification de la nature et le réglage de la puissance électrique.
  • 16. EL MENTALY Lahcen 16 Classification des convertisseurs statiques
  • 17. EL MENTALY Lahcen 17 Structure des convertisseurs statiques Un convertisseur statique comporte essentiellement :  Des interrupteurs électroniques fonctionnant, de manière périodique, en régime de commutation (tout ou rien).  Des éléments réactifs (inductances et/ou condensateurs) permettant le stockage intermédiaire de l’énergie électrique.
  • 18. EL MENTALY Lahcen 18  Dispositifs à semi-conducteurs …  Diodes.  Thyristors et triacs.  Transistors (BJT, MOSFET, IGBT) … adaptés aux dispositifs de puissances  Courants et tensions élevés.  Phénomènes de commutation (limites en tension et en courant).
  • 19. EL MENTALY Lahcen 19 Diode (D) : caractéristiques
  • 20. EL MENTALY Lahcen 20 Thyristor (SCR) : caractéristiques
  • 21. EL MENTALY Lahcen 21 Thyristor (SCR) : Circuit de protection
  • 22. EL MENTALY Lahcen 22 Thyristor GTO (Gate Turn-Off)
  • 23. EL MENTALY Lahcen 23 Transistor bipolaire (BJT) : caractéristiques
  • 24. EL MENTALY Lahcen 24 Transistor à effet de champ (MOS-FET)
  • 25. EL MENTALY Lahcen 25 Transistor à grille isolée (IGBT)
  • 26. EL MENTALY Lahcen 26 Choix d’un interrupteur
  • 27. EL MENTALY Lahcen 27 Choix d’un interrupteur : Tableau de synthèse
  • 29. EL MENTALY Lahcen 29 Règles d’interconnexion des sources Le convertisseur statique connecte deux sources par l’intermédiaire des interrupteurs électroniques. Les règles d’interconnexion des sources sont : 1.Une source de tension ne doit jamais être court-circuitée, mais elle peut être ouverte. 2.Une source de courant ne doit jamais être ouverte, mais elle peut être court- circuitée. 3.Ne jamais connecter entre elles deux sources de même nature. 4.On ne peut connecter directement que deux sources de natures différentes.
  • 30. EL MENTALY Lahcen 30 Conception des convertisseurs directs Elle met en liaison une source de tension avec une source de courant. Séquences: Configuration de base:
  • 31. EL MENTALY Lahcen 31 Conception des convertisseurs indirects
  • 32. EL MENTALY Lahcen 32 Conception des convertisseurs indirects
  • 33. EL MENTALY Lahcen 33 Fonctionnement non linéaire
  • 34. EL MENTALY Lahcen 34 Notion d’harmoniques
  • 35. EL MENTALY Lahcen 35 Représentation spectrale
  • 36. EL MENTALY Lahcen 36 Puissances effectives
  • 37. EL MENTALY Lahcen 37 Grandeurs caractéristiques
  • 38. EL MENTALY Lahcen 38 Effets de la pollution harmonique La présence des harmoniques du courant absorbé par un convertisseur provoque les effets suivants :  Diminution du facteur de puissance (à cause de la puissance D).  Augmentation des pertes Joule (effet accentué par l’effet de peau).  Augmentation des pertes magnétiques.  Déclassement des appareils alimentés (moteurs, transformateurs, etc.)  Création de courants homopolaires dans la ligne neutre.
  • 39. EL MENTALY Lahcen 39 Compensation des harmoniques Les effets des harmoniques peuvent être réduit par : Connexion sur des réseaux HTA (moyenne tension) ou HTB (haute tension) moins sensibles à la pollution harmonique. Utilisation d’un filtre passif (par circuit RLC placé en parallèle). Utilisation d’un filtre actif (onduleur) permettant d’absorber la composante polluante du courant fourni par le réseau. Synthèse de convertisseurs avec des commandes particulières, de façon à compenser les effets des harmoniques.
  • 40. EL MENTALY Lahcen 40 6.1. Montages Redresseurs Non commandés à diodes. Principe
  • 41. EL MENTALY Lahcen 41 6.1. Montages Redresseurs Non commandés à diodes. Pont monophasé : PD1
  • 42. EL MENTALY Lahcen 42 6.1. Montages Redresseurs Non commandés à diodes. Pont monophasé : PD1
  • 43. EL MENTALY Lahcen 43 6.1. Montages Redresseurs Non commandés à diodes. Pont Simple Triphasé : PS3
  • 44. EL MENTALY Lahcen 44 6.1. Montages Redresseurs Non commandés à diodes. Pont Double Triphasé : PD3
  • 45. EL MENTALY Lahcen 45 6.2. Montages Redresseurs commandés à Thyristor. Redresseurs commandés  Principe •L’élément redresseur est un thyristor amorcé à partir d’un circuit d’allumage ; •La tension obtenue est continue et réglable.  Structures •Redressement simple ou double alternance ; •Source monophasée ou triphasée ; •Emploi d’un pont tout thyristors ou mixte.
  • 46. EL MENTALY Lahcen 46 6.2. Montages Redresseurs commandés à Thyristor. Pont commandé PD1
  • 47. EL MENTALY Lahcen 47 6.2. Montages Redresseurs commandés à Thyristor. Pont commandé : marche en onduleur
  • 48. EL MENTALY Lahcen 48 6.2. Montages Redresseurs commandés à Thyristor. Pont commandé PS3
  • 49. EL MENTALY Lahcen 49 6.2. Montages Redresseurs commandés à Thyristor. Pont commandé PD3
  • 50. EL MENTALY Lahcen 50 6.2. Montages Redresseurs commandés à Thyristor. Pont commandé PD3
  • 51. EL MENTALY Lahcen 51 6.2. Montages Redresseurs commandés à Thyristor. Pont commandé PD3 (Mixte)
  • 52. EL MENTALY Lahcen 52 6.2. Montages Redresseurs commandés à Thyristor. Pont commandé PD3 (Mixte)
  • 53. EL MENTALY Lahcen 53 6.2. Montages Redresseurs commandés à Thyristor. Valeurs moyennes (P3, PD3 et PD3 Mixte)
  • 54. EL MENTALY Lahcen 54 6.3. Montages Hacheurs à 1 quadrant. Montage Hacheur
  • 55. EL MENTALY Lahcen 55 6.3. Montages Hacheurs à 1 quadrant. Réalisation des interrupteurs
  • 56. EL MENTALY Lahcen 56 6.3. Montages Hacheurs à 1 quadrant. Hacheur dévolteur (série)
  • 57. EL MENTALY Lahcen 57 6.3. Montages Hacheurs à 1 quadrant. Phases de fonctionnement
  • 58. EL MENTALY Lahcen 58 6.3. Montages Hacheurs à 1 quadrant. Formes d’onde
  • 59. EL MENTALY Lahcen 59 6.3. Montages Hacheurs à 1 quadrant. Filtre de sortie
  • 60. EL MENTALY Lahcen 60 6.3. Montages Hacheurs à 1 quadrant. Hacheur Survolteur (parallèle)
  • 61. EL MENTALY Lahcen 61 6.4. Montages Hacheurs à 2 et 4 quadrants. Hacheur réversible en I (2Q)
  • 62. EL MENTALY Lahcen 62 6.4. Montages Hacheurs à 2 et 4 quadrants. Hacheur réversible en V (2Q)
  • 63. EL MENTALY Lahcen 63 6.4. Montages Hacheurs à 2 et 4 quadrants. Hacheur réversible en V et en I (4Q)
  • 64. EL MENTALY Lahcen 64 6.4. Montages Hacheurs à 2 et 4 quadrants. Hacheur 4Q : caractéristiques
  • 65. EL MENTALY Lahcen 65 6.5. Variation de vitesse des moteurs cc Moteur à cc
  • 66. EL MENTALY Lahcen 66 6.5. Variation de vitesse des moteurs cc Action sur la résistance d’induit
  • 67. EL MENTALY Lahcen 67 6.5. Variation de vitesse des moteurs cc Action sur le flux inducteur
  • 68. EL MENTALY Lahcen 68 6.5. Variation de vitesse des moteurs cc Action sur la tension d’alimentation
  • 69. EL MENTALY Lahcen 69 6.5. Variation de vitesse des moteurs cc Action sur la tension d’alimentation
  • 70. EL MENTALY Lahcen 70 6.5. Variation de vitesse des moteurs cc Structure des variateurs MCC
  • 71. EL MENTALY Lahcen 71 6.5. Variation de vitesse des moteurs cc Variateurs de vitesse pour MCC
  • 72. EL MENTALY Lahcen 72 6.5. Variation de vitesse des moteurs cc Modes de variation de la tension
  • 73. EL MENTALY Lahcen 73 6.5. Variation de vitesse des moteurs cc Notion des Quadrants
  • 74. EL MENTALY Lahcen 74 6.5. Variation de vitesse des moteurs cc Alimentation par réseau monophasé
  • 75. EL MENTALY Lahcen 75 6.5. Variation de vitesse des moteurs cc Alimentation par réseau triphasé
  • 76. EL MENTALY Lahcen 76 6.5. Variation de vitesse des moteurs cc Montage avec pont mixte
  • 77. EL MENTALY Lahcen 77 6.5. Variation de vitesse des moteurs cc Montage avec pont mixte
  • 78. EL MENTALY Lahcen 78 6.5. Variation de vitesse des moteurs cc Montage avec pont complet
  • 79. EL MENTALY Lahcen 79 6.5. Variation de vitesse des moteurs cc Inversion du sens de marche
  • 80. EL MENTALY Lahcen 80 6.5. Variation de vitesse des moteurs cc Inversion du sens de marche
  • 81. EL MENTALY Lahcen 81 6.5. Variation de vitesse des moteurs cc Alimentation par source continue
  • 82. EL MENTALY Lahcen 82 6.5. Variation de vitesse des moteurs cc Fonctionnement à 1 sens de rotation
  • 83. EL MENTALY Lahcen 83 6.5. Variation de vitesse des moteurs cc Fonctionnement à 2 sens de rotation
  • 84. EL MENTALY Lahcen 84 6.5. Variation de vitesse des moteurs cc Freinage des moteurs cc Afin de freiner le mouvement du moteur, il faut pour dissiper l’énergie cinétique (inertie) emmagasinée par le rotor et la charge. Plusieurs solutions sont possibles :  Freinage mécanique (Voir module : Commande électrique des machines)  Utilisation d’un module de freinage (résistance électrique) pour faire débiter la machine cc.  Renvoi de l’énergie dans la source d’alimentation.
  • 85. EL MENTALY Lahcen 85 6.5. Variation de vitesse des moteurs cc Commande par pont mixte  Aucune possibilité de freinage par le variateur.  Ajouter un module de freinage.
  • 86. EL MENTALY Lahcen 86 6.5. Variation de vitesse des moteurs cc Commande par pont complet
  • 87. EL MENTALY Lahcen 87 6.5. Variation de vitesse des moteurs cc Commande par Hacheur série
  • 88. EL MENTALY Lahcen 88 6.5. Variation de vitesse des moteurs cc Commande par Hacheur en pont  Freinage possible sans modification de la structure à condition que : -les interrupteurs statiques soient réversibles en courant. -La source d’alimentation soit réversible en courant.  En cas de non réversibilité de la source (cas fréquent en industrie), le freinage peut être réalisé par un module de freinage placé aux bornes de la source.
  • 89. EL MENTALY Lahcen 89 6.5. Variation de vitesse des moteurs cc Exemple de variateur de vitesse pour MCC: RECTIVAR 4
  • 90. EL MENTALY Lahcen 90 7.1. Montages Gradateurs à contrôle de phase. Principe
  • 91. EL MENTALY Lahcen 91 7.1. Montages Gradateurs à contrôle de phase. Gradateur monophasé
  • 92. EL MENTALY Lahcen 92 7.1. Montages Gradateurs à contrôle de phase. Gradateur triphasé
  • 93. EL MENTALY Lahcen 93 7.1. Montages Gradateurs à contrôle de phase. Application : Démarreur pour MAS
  • 94. EL MENTALY Lahcen 94 7.1. Montages Gradateurs à contrôle de phase. Problème des harmoniques
  • 95. EL MENTALY Lahcen 95 7.1. Montages Gradateurs à contrôle de phase. Altération du rendement
  • 96. EL MENTALY Lahcen 96 7.2. Montages Gradateurs à ondes entières Gradateur à train d’ondes
  • 97. EL MENTALY Lahcen 97 7.2. Montages Gradateurs à ondes entières Valeurs caractéristiques
  • 98. EL MENTALY Lahcen 98 7.3. Montages Onduleurs monophasés. Structure de l’onduleur
  • 99. EL MENTALY Lahcen 99 7.3. Montages Onduleurs monophasés. Types d’onduleurs Les onduleurs se classent en deux groupes :  Onduleurs à fréquence fixe : alimentations de secours en urgences (centres hospitaliers, systèmes informatiques, centrales téléphoniques, etc.). Ces dispositifs sont alimentés par une batterie d’accumulateurs.  Onduleurs à fréquence variable : systèmes alimentés en courant continu à partir du réseau alternatif par l’intermédiaire d’un redresseur. (variateurs de vitesse pour moteurs asynchrones). On distingue aussi les onduleurs autonomes et les onduleurs non autonomes
  • 100. EL MENTALY Lahcen 100 7.3. Montages Onduleurs monophasés. Onduleur en pont
  • 101. EL MENTALY Lahcen 101 7.3. Montages Onduleurs monophasés. Commande symétrique
  • 102. EL MENTALY Lahcen 102 7.3. Montages Onduleurs monophasés. Formes d’onde
  • 103. EL MENTALY Lahcen 103 7.3. Montages Onduleurs monophasés. Commande décalée
  • 104. EL MENTALY Lahcen 104 7.3. Montages Onduleurs monophasés. Formes d’onde
  • 105. EL MENTALY Lahcen 105 7.3. Montages Onduleurs monophasés. Modulation de la Largeur d’Impulsion MLI
  • 106. EL MENTALY Lahcen 106 7.3. Montages Onduleurs monophasés. Formes d’onde de la commande MLI
  • 107. EL MENTALY Lahcen 107 7.4. Montages Onduleurs triphasés. Structure de l’onduleur triphasé
  • 108. EL MENTALY Lahcen 108 7.4. Montages Onduleurs triphasés. Commandes de l’onduleur triphasé On distingue les trois commandes suivantes : Commande 180° Chaque transistor est commandé pendant 180°. Les commandes de deux transistors d’un même bras sont décalées de 120° par rapport aux transistors du bras voisin. Commande 120° Elle est identique à celle d’un pont triphasé à thyristors. Chaque transistor conduit pendant le 120°, ce qui correspond à une zone vide de 60° entre la commande de deux transistors d’un même bras. Commande MLI Afin d’atténuer certaines harmoniques de la tension, on module les largeurs des impulsions. Cette technique permet d’éviter l’emploi d’un filtre encombrant et onéreux en sortie de l’onduleur.
  • 109. EL MENTALY Lahcen 109 7.4. Montages Onduleurs triphasés. Formes d’onde : Commande 180° Les formes d’onde de la tension et du courant sont :
  • 110. EL MENTALY Lahcen 110 7.4. Montages Onduleurs triphasés. Formes d’onde : Commande MLI Les formes d’onde de la tension et du courant sont :
  • 111. EL MENTALY Lahcen 111 7.5. Montages Cycloconvertisseurs Le cycloconvertisseur est un système de conversion statique qui, à partir d’un réseau alternatif d’une fréquence donnée, fournit à une charge du courant alternatif à une fréquence plus basse et variable. On retrouve des cyclovonertisseurs monophasés et triphasés. Cycloconvertisseur Monophasé
  • 112. EL MENTALY Lahcen 112 7.5. Montages Cycloconvertisseurs Formes d’ondes d’un cycloconvertisseur monophasé
  • 113. EL MENTALY Lahcen 113 7.6. Variateurs de vitesse MAS Modes de variation de vitesse
  • 114. EL MENTALY Lahcen 114 7.6. Variateurs de vitesse MAS Action sur les de pôles
  • 115. EL MENTALY Lahcen 115 7.6. Variateurs de vitesse MAS Action sur la tension du stator
  • 116. EL MENTALY Lahcen 116 7.6. Variateurs de vitesse MAS Action sur le rotor
  • 117. EL MENTALY Lahcen 117 7.6. Variateurs de vitesse MAS Cascade hypo-synchrone
  • 118. EL MENTALY Lahcen 118 7.6. Variateurs de vitesse MAS Action sur la fréquence
  • 119. EL MENTALY Lahcen 119 7.6. Variateurs de vitesse MAS Commande V/f Constant
  • 120. EL MENTALY Lahcen 120 7.6. Variateurs de vitesse MAS Variateur de vitesse industriel
  • 121. EL MENTALY Lahcen 121 7.6. Variateurs de vitesse MAS Variateur de vitesse industriel  Démarrage et arrêt : réglage de l'accélération et de la décélération au moyen d’un profil de vitesse.  Variation et régulation de la vitesse : certains variateurs sont munis d'un régulateur de vitesse avec une boucle de retour.  Inversion du sens de rotation : cette fonction est souvent réalisée par inversion de la consigne à l’entrée du variateur.  Freinage : réalisé par injection du courant continu dans le moteur avec un fonctionnement réversible de l’étage de puissance.  Protections intégrées : contre les courts-circuits, les surtensions et les chutes de tension, les déséquilibres et la marche en monophasé.
  • 122. EL MENTALY Lahcen 122 7.6. Exemple du variateur de vitesse ATV12
  • 123. EL MENTALY Lahcen 123 Soit le schéma du redresseur triphasé suivant : Dans le redresseur en pont triphasé ci-dessus, la tension simple du système triphasé équilibré est de 220V à 50Hz. La charge est une résistance de 10Ω. En négligeant la chute de tension des diodes, calculer les valeurs suivantes : •La tension moyenne V0moy aux bornes de la charge •Le courant moyen I0moy de la charge •Le courant moyen des diodes •La fréquence d’ondulation au niveau de la charge Exercice 1:
  • 124. EL MENTALY Lahcen 124 Soit le schéma du redresseur triphasé suivant : Dans le redresseur triphasé simple alternance ci-dessus, la tension simple du système triphasé équilibré est de 220V à 50Hz. La charge est une résistance de 10Ω. En négligeant la chute de tension des diodes, calculer les valeurs suivantes : •La tension moyenne V0moy aux bornes de la charge •Le courant moyen I0moy de la charge •Le courant moyen des diodes •La fréquence d’ondulation au niveau de la charge Exercice 2:
  • 125. EL MENTALY Lahcen 125 Exercice 3: La figure suivante présente un pont redresseur triphasé à diodes dans lequel les éléments sont supposés parfaits. L’inductance de lissage est suffisamment grande pour que l’on puisse considérer le courant qui la traverse comme continu et parfaitement lissé (IC = cte). La tension primaire sinusoïdale a une valeur efficace V de 380v et f = 50Hz. 1- Représenter sur DR1, l’allure de uC(θ), vD1(θ), iS1(θ). 2- Exprimer et calculer la valeur moyenne de la tension aux bornes de la charge. 3- Exprimer la valeur moyenne de courant iS1(θ) en fonction de IC. 4- Exprimer la valeur efficace de courant iS1(θ) en fonction de IC.
  • 126. EL MENTALY Lahcen 126 Exercice 4: La figure suivante présente un pont redresseur triphasé à thyristors dans lequel les éléments sont supposés parfaits. L’inductance de lissage est suffisamment grande pour que l’on puisse considérer le courant qui la traverse comme continu et parfaitement lissé (IC= cte). Dans ce circuit la tension d’alimentation est : v1S()  114,4 sin (314t) . Sachant que l’angle d’amorçage est ψ =/4 .
  • 127. EL MENTALY Lahcen 127 Exercice 4: 1ére partie 1- Représenter sur DR2, l’allure de uC(θ) , vT1(θ) et iS1(θ). 2- Exprimer et représenter la valeur moyenne de la tension aux bornes de la charge en fonction de ψ (UCmoy = f(ψ)). Tirer vos conclusions. 2éme partie On modifie le montage précédent en montant une diode de roue libre DRL aux bornes de la charge 1- Représenter sur DR3, l’allure de uC(θ), vT1(θ), iS1(θ) et iDRL(θ). 2- Exprimer et représenter la valeur moyenne de la tension aux bornes de la charge en fonction de ψ (UCmoy = f(ψ)). Tirer vos conclusions. 3- Comparer cette courbe avec la précédente et en déduire le rôle de DRL.
  • 128. EL MENTALY Lahcen 128 Exercice 5: Un pont mixte monophasé alimente un moteur à courant continu à excitation indépendante et constante. Il délivre une tension u de valeur moyenne < u > = 169 V, l'angle  de retard à l'amorçage des thyristors étant réglé à 45°. Le courant dans le moteur est parfaitement lissé par une bobine de résistance interne r = 0,1 W. Son intensité I est égale à 25 A. La vitesse de rotation du moteur est de 1800 tours par minute.
  • 129. EL MENTALY Lahcen 129 Exercice 5: 1- Le pont est alimenté avec une tension sinusoïdale v de fréquence 50 Hz. Représenter en concordance de temps la tension u(t) et la tension v(t). Préciser les intervalles de conduction de chaque thyristor et de chaque diode sur une période. 2- Calculer la valeur efficace de la tension v. 3- La résistance de l’induit du moteur est R = 0,4 W. Calculer la f.e.m. du moteur. En déduire la puissance électromagnétique Pem du moteur. Calculer la puissance absorbée par l'induit du moteur. 4- La charge du moteur variant, le moment Tem de son couple électromagnétique est doublé. Que devient la f.e.m. du moteur ? En déduire la vitesse de rotation. Commentaire ?
  • 130. EL MENTALY Lahcen 130 Exercice 6: Une charge résistive R = 100 W est alimentée à travers un thyristor Th (supposé parfait) par une source de tension sinusoïdale alternative u.
  • 131. EL MENTALY Lahcen 131 Exercice 6: On relève les chronogrammes de u, iG et v :
  • 132. EL MENTALY Lahcen 132 Exercice 6: 1- Déterminer la valeur efficace de la tension u. 2- Indiquer les intervalles de conduction et de blocage du thyristor. 3- Montrer que la valeur moyenne de la tension v est : Faire l’application numérique.
  • 133. EL MENTALY Lahcen 133 Exercice 7: Soit le schéma du hacheur dévolteur suivant : Le hacheur dévolteur ci-dessus alimente une charge résistive de 100Ω à partir d’une batterie d’accumulateurs de 60v. Le temps de conduction est de 45% de la fréquence de hachage qui est de 500Hz. Calculer les valeurs suivantes : •La période de hachage •Le temps de conduction •La tension moyenne Emoy aux bornes de la charge •Le courant moyen Imoy traversant la charge
  • 134. EL MENTALY Lahcen 134 Exercice 8: Soit le schéma du hacheur survolteur suivant : Le hacheur survolteur ci-dessus alimente une charge résistive de 100Ω à partir d’une batterie d’accumulateurs de 60v. Le temps de conduction est de 45% de la fréquence de hachage qui est de 500Hz. Calculer les valeurs suivantes : •La période de hachage •Le temps de conduction •La tension moyenne Emoy aux bornes de la charge •Le courant moyen Imoy traversant la charge
  • 135. EL MENTALY Lahcen 135 Exercice 9:
  • 136. EL MENTALY Lahcen 136 Exercice 9: On alimente un moteur à courant continu dont le schéma équivalent est donné ci-dessous, à l'aide d'un hacheur. L'interrupteur électronique K et la diode sont supposés parfaits. La période de hachage est T, le rapport cyclique a. L'inductance L du bobinage de l'induit du moteur a une valeur suffisante pour que la forme du courant dans l'induit soit pratiquement continue. Le hacheur est alimenté par une tension continue E = 220 V. La f.e.m. E’ du moteur est liée à sa vitesse de rotation n par la relation : E' = 0,20 n avec E' en V et n en tr/min L'induit a pour résistance R = 2,0 W. 1- Etude de la tension u pour a = 0,80. 1-1- Représenter, en la justifiant, l'allure de la tension u. On prendra comme instant origine celui où l'interrupteur K se ferme. 1-2- Déterminer l'expression littérale de la valeur moyenne < u > de la tension u, en fonction de E et du rapport cyclique a. Calculer sa valeur numérique. 2- Fonctionnement du moteur pour a = 0,80. Le moteur fonctionne en charge, la valeur moyenne du courant d'induit est < I > = 10 A. Déterminer E' et en déduire n. 3- Le dispositif de commande du hacheur est tel que le rapport cyclique a est proportionnel à une tension de commande uC : a = 100 % pour uC =5 V. Tracer la caractéristique < u > en fonction de uC.
  • 137. EL MENTALY Lahcen 137 Exercice 10: Un moteur à courant continu travaillant à couple constant est inclus dans le montage ci-dessous: Le hacheur fonctionne à une fréquence f = 500 Hz. L’interrupteur K est fermé lorsque 0 < t < aT et ouvert entre aT et T. La diode est supposée parfaite. L'inductance de la bobine de lissage L est de valeur suffisante pour que le courant dans le moteur soit considéré comme constant : i = I = cte. La résistance de l’induit du moteur est : R = 1 W.
  • 138. EL MENTALY Lahcen 138 Exercice 10: 1- Représenter les allures de u et uK en fonction du temps. 2- Exprimer la valeur moyenne de u en fonction de V et a. 3- Représenter les allures de iK et iD en fonction du temps. 4- Exprimer les valeurs moyennes des courants iK et iD en fonction de I et a. 5- Déterminer l'intensité I du courant dans le moteur en fonction de V, E, R et a. 6- Application numérique : Calculer < u >, I et < iD > pour V = 220 V, E = 145 V et a = 0,7. 7- Établir la relation liant la vitesse n du moteur (en tr/min) à a pour E = 0,153 n, sachant que R = 1 W, V = 220 V et I = 9 A. 8- Tracer n en fonction de a.
  • 139. EL MENTALY Lahcen 139 Exercice 11: Les deux interrupteurs électroniques sont supposés parfaits. 1- On donne les séquences de conduction de K1 et K2. Compléter les chronogrammes :
  • 140. EL MENTALY Lahcen 140 Exercice 11: 2- Donner la relation entre < u >, a et E.
  • 141. EL MENTALY Lahcen 141 Exercice 12: Un hacheur alimente depuis une source de tension constante Ua une machine à courant continu à aimants permanents. Les interrupteurs supposés parfaits commutent à une fréquence fixe 1/T de 20kHz. Les couples d’interrupteurs (K1 K3) et (K2 K4) sont commandés de façon complémentaire avec un rapport cyclique α.
  • 142. EL MENTALY Lahcen 142 Exercice 12: 1 Rappeler le modèle électrique équivalent à l’induit d’une machine à courant continu. Dans la suite de l’exercice la résistance de l’induit est négligée. 2 Proposer en la justifiant une solution technologique pour réaliser les interrupteurs (Ua = 48V et I <10A). 3 Etablir l’expression du courant i en fonction du temps pour chaque phase du fonctionnement du hacheur dans le cas de la conduction continue. 4 Tracer les formes d’onde de Um et I en fonction du temps. 5 Exprimer la valeur moyenne de Um. Quelle est la nature de la réversibilité du hacheur ?
  • 143. EL MENTALY Lahcen 143 Exercice 13: On réalise le montage suivant en utilisant quatre interrupteurs électroniques, fonctionnant deux par deux : Le générateur de tension continue a une f.e.m. E égale à 24 V. La charge est une résistance de valeur R = 100 W. Le fonctionnement des interrupteurs est résumé sur le diagramme ci-dessous :
  • 144. EL MENTALY Lahcen 144 Exercice 13: Les interrupteurs sont supposés parfaits. 1- Représenter les chronogrammes : - de la tension u aux bornes de la charge - des courants i, i K1 et i G. 2- Calculer la valeur efficace de la tension u. En déduire la valeur efficace du courant i et la puissance reçue par la charge. 3- Calculer la valeur moyenne du courant débité par le générateur. En déduire la puissance fournie par le générateur et le rendement de l'onduleur. Commentaire ?
  • 145. EL MENTALY Lahcen 145 Exercice 14: L’onduleur suivant est constitué de quatre interrupteurs électroniques commandés (K1 à K4) supposés parfaits. E est une source de tension continue parfaite de valeur 200 V. La charge est une résistance de valeur R = 100 W. Le tableau ci-dessous indique les états de conduction des interrupteurs.
  • 146. EL MENTALY Lahcen 146 Exercice 14: 1- Quel type de conversion réalise un onduleur autonome ? Citer une application de ce type de convertisseur. 2- Représenter en fonction du temps la tension u aux bornes de la charge et le courant i circulant dans celle-ci (on prendra a = 1/3). 3- Exprimer la valeur moyenne et la valeur efficace du courant i en fonction de E, R et a. Faire l’application numérique (avec a = 1/3). 4- En déduire la valeur moyenne de la puissance fournie à la charge. 5- Tracer les chronogrammes des courants i K1, i K2 et i G. 6- Exprimer les valeurs moyennes des courants i K1, i K2 et i G en fonction de E, R et a. Faire l’application numérique. 7- En déduire la valeur moyenne de la puissance fournie par la source E. Commentaire ? 8- Quels composants peut-on utiliser pour réaliser les interrupteurs ?
  • 147. EL MENTALY Lahcen 147 Exercice 15:
  • 148. EL MENTALY Lahcen 148 Exercice 15: 1) Dessiner les tensions v AO, vBO, vCO en concordance de temps. 2) Dessiner en concordance de temps, les tensions uAB, uBC ,uCA . 3) Montrer que   1 3 AN AO AO BO CO v V V V V     4) Dessiner les tensions simples v AN, vBN, vCN . 5) Exprimer la valeur efficace commune Vf des tensions v AO, vBO, vCO en fonction de E. 6) Exprimer la valeur efficace d'une tension composée en fonction de E 7) Exprimer la valeur efficace d'une tension simple en fonction de E.
  • 149. EL MENTALY Lahcen 149 Exercice 15:
  • 150. EL MENTALY Lahcen 150 Exercice 16: Soit le schéma du gradateur monophasé ci-dessous :
  • 151. EL MENTALY Lahcen 151 Exercice 16: Le montage ci-dessus représente un gradateur de lumière qui joue sur la luminosité de la lampe. Il est constitué des éléments suivants : -Lampe à incandescence 220V/25W -Triac de type BTA10-400B -Diac VB0=32V -Resistance 68K 1/2W -Potentiomètre 200K 1/4W -Condensateur 200nF/250V 1°/Analyser le fonctionnement du gradateur ci-dessus. 2°/Tracer la forme d’onde de la tension Vc(t) qui se présente aux bornes du condensateur en concordance avec celle du secteur. 3°/Tracer la forme d’onde de la tension VG(t) qui se présente aux bornes de la gâchette du Triac et la borne A1 en concordance avec celle du secteur. 4°/Tracer la forme d’onde de la tension UL(t) qui se présente aux bornes de la lampe en concordance avec celle du secteur. 5°/Calculer l’angle d’amorçage α en (°) pour P=0 et P=200K. 6°/Calculer ULeff pour P=0 et P=200K.
  • 152. EL MENTALY Lahcen 152 Exercice 16: On considère le montage représenté par la figure suivante où v est une tension sinusoïdale de valeur efficace V=400V et de fréquence f =50 Hz. La tension d’alimentation est donnée par : v(θ)=V 2 sin(θ), avec  = wt. Le gradateur G est formé de deux thyristors que l’on suppose parfaits : La charge est constituée par une résistance R =10W. On désigne par uR la tension à ses bornes, par i le courant qui la traverse et par vT la tension aux bornes des thyristors. On amorce le thyristor (T) à (wt =a)
  • 153. EL MENTALY Lahcen 153 Exercice 16: 1. Représenter la tension uR dans l'intervalle [0,2], pour 𝛼 = 𝜋 6 2. Montrer que l’expression de la valeur efficace UR de uR en fonction de a et V est : 3. Calculer la puissance dissipée dans R pour 𝛼 = 𝜋 6 Un transformateur triphasé (Yy6) supposé parfait est alimenté par le secteur 230V/400V-50Hz. Le secondaire est relié à un redresseur à diodes de type PD3.Le secondaire alimente une charge de type (L, E), comme le montre la figure ci-dessous :
  • 154. EL MENTALY Lahcen 154 Exercice 16: On admet que la tension E est constante et égale à 250V. Tous les éléments considérés sont parfaits. Le courant dans la charge vaut (ich =I=15A). La tension simple secondaire est notée par V. 4. Dessiner le transformateur et le montage PD3 conformément aux données de l’énoncée 5. Tracer l’allure de la tension de charge (uch), 6. En déduire la valeur moyenne de (uch) en fonction de la tension V,
  • 155. EL MENTALY Lahcen 155 Exercice 16: 7. Justifier la valeur moyenne < uch >=E, 8. Sachant l’allure du courant dans la première phase est : Calculer la valeur efficace de ce courant et la puissance apparente Sn du transformateur.
  • 156. EL MENTALY Lahcen 156 Exercice 17:
  • 157. EL MENTALY Lahcen 157 TPN°1: Convertisseurs Statiques Pour tous les schémas des convertisseurs statiques vus dans ce cours, éditer, simuler, visualiser et mesurer les différentes grandeurs (courants, tensions, puissances, angles, rapports …) dans l’un des logiciels suivants: PSIM MULTISIM
  • 158. EL MENTALY Lahcen 158 TPN°2: Apprendre à paramétrer RECTIVAR 44  Choix du variateur  Plaque signalétique Moteur  Vitesses présélectionnées  Inversion du sens de rotation  Variation par potentiomètre ou molette  Accélération et Décélération  Choix des quadrants  Signalisation des défauts  Modes de freinage  Type de commande  Affichage  Diagnostic
  • 159. EL MENTALY Lahcen 159 TPN°3: Apprendre à paramétrer ALTIVAR (ATV12-ATV18-ATV28- ATV312-ATV32)  Choix du variateur  Plaque signalétique Moteur  Vitesses présélectionnées  Inversion du sens de rotation  Variation par potentiomètre ou molette  Accélération et Décélération  Mode pas à pas  Signalisation des défauts  Modes de freinage  Type de commande  Affichage  Diagnostic ATV12 (Schneider)
  • 160. EL MENTALY Lahcen 160 TPN°4: Variateur de vitesse Un moteur électrique est commandé à travers un variateur de vitesse ATV12. La consigne de vitesse à l’entrée AIV du variateur est donnée de la sortie du module analogique en tension de la CPU 314C2PtP. A chaque fois que l’ordre de démarrage « m » est donné, le moteur réalise un cycle montré à la figure ci-dessous. Pendant la phase d’accélération et de décélération la vitesse du moteur augmente ou diminue avec un incrément de 50 trs/min. Lorsque la consigne de vitesse AIV du variateur passe de 0 à 10 V la vitesse du moteur fait de 0 à 1500 trs/min. A tout moment si l’ordre d’arrêt est donné le moteur s’arrête. 1. Donner le schéma du câblage de l’ensemble moteur-variateur-automate composé de la partie puissance (dessiné avec un trait fort) et de la partie commande. 2. Réaliser le programme LADDER de l’automate qui réalise le fonctionnement décrit ci-dessus.
  • 161. EL MENTALY Lahcen 161 TPN°5: Variateur de vitesse Une machine comporte deux moteurs triphasés MOT1 et MOT2. Le moteur MOT2 est piloté par un API à travers un variateur de vitesse, alors que le moteur MOT1 tourne à vitesse constante. Le cycle de fonctionnement de cette machine est décrit par les chronogrammes ci-dessous:
  • 162. EL MENTALY Lahcen 162 TPN°5: Variateur de vitesse 1. Déterminer la liste des capteurs et des préactionneurs nécessaires au fonctionnement du système. (colonne fonction sur la table des entrées /sorties). 2. Remplir la table des entrées sorties de la partie commande 3. Compléter le tableau ci-dessous si on suppose que la réponse du variateur est telle que pour une variation de consigne de 0 à 10 V, la vitesse du moteur varie de 0 à 1500 r/min;
  • 163. EL MENTALY Lahcen 163 TPN°5: Variateur de vitesse 4. Donner le GRAFCET de production normale (GPN) niveau programmation. 5. Faire le choix des modules de votre automate pour l’implantation du GRAFCET. 6. Ajouter un arrêt complet et une alarme clignotante qui le signal. 7. Donner la traduction du GRAFCET GPN et d’arrêt complet en langage LADDER. 8. Configurer l’automate puis éditer votre programme LADDER. 9. Simuler les commandes sur les entrées de l’automate et faire vérifier le fonctionnement du GRAFCET en présence du formateur examinateur. 10.Enregistrer votre programme.
  • 164. EL MENTALY Lahcen 164 TPN°6: Variateur de vitesse Sur la figure ci-dessous est donnée la description du cycle de fonctionnement de deux moteurs électriques triphasés à cage d’écureuil (M1 et M2).
  • 165. EL MENTALY Lahcen 165 TPN°6: Variateur de vitesse Le moteur M2 utilise un démarrage direct à un sens de rotation et à deux vitesses (voir sur son cycle de fonctionnement donné ci-dessus) alors que M1 est commandé à travers un variateur de vitesse ATV 12 dont une partie de câblage est représentée sur la même figure. Le tableau suivant présente le symbole d’un ensemble d’éléments utilisés dans la commande électrique des machines. 1. Élaborer le schéma de commande et le schéma de puissance. 2. Procéder à la collecte de tout le matériel nécessaire pour la réalisation du montage. 3. Avant de passer au câblage vérifier l’état des composants. 4. Compléter le circuit de commande et vérifier d’abord son fonctionnement. 5. Compléter votre montage par le câblage du circuit de puissance et vérifier son fonctionnement.
  • 166. EL MENTALY Lahcen 166 TPN°7: Variateur de vitesse Une machine comporte deux moteurs triphasés MOT1 et MOT2. le moteur MOT2 est piloté par un API à travers un variateur de vitesse, alors que le moteur MOT1 tourne à vitesse constante. Le cycle de fonctionnement de cette machine est décrit par les chronogrammes ci-dessous:
  • 167. EL MENTALY Lahcen 167 TPN°7: Variateur de vitesse 1. Déterminer la liste des capteurs et des préactionneurs nécessaires au fonctionnement du système. (colonne fonction sur la table des entrées /sorties en annexe). 2. Remplir la table des entrées sorties de la partie commande . 3. Compléter le tableau ci-dessous si on suppose que la réponse du variateur est telle que pour une variation de consigne de 4 à 20mA, la vitesse du moteur varie de 0 à 1500 r/min.
  • 168. EL MENTALY Lahcen 168 TPN°7: Variateur de vitesse 4. Donner le GRAFCET de production normale (GPN) niveau programmation. 5. Faire le choix des modules de votre automate pour l’implantation du GRAFCET. 6. Ajouter un arrêt complet et une alarme clignotante qui le signal. 7. Donner la traduction du GRAFCET GPN et d’arrêt complet en langage LADDER. 8. Configurer l’automate puis éditer votre programme LADDER. 9. Simuler les commandes sur les entrées de l’automate et faire vérifier le fonctionnement du GRAFCET en présence du formateur examinateur. 10.Enregistrer votre programme.
  • 169. EL MENTALY Lahcen 169 TPN°8: Variateur de vitesse Sur la figue ci-dessous est donnée la description du cycle de fonctionnement de deux moteurs électriques triphasés à cage d’écureuil (M1 et M2). Le moteur M2 utilise un démarrage direct à deux sens de rotation et à deux vitesses (voir sur son cycle de fonctionnement).alors que M1 est commandé à travers un variateur de vitesse ATV 12 dont une partie de câblage est représentée sur la même figure.
  • 170. EL MENTALY Lahcen 170 TPN°8: Variateur de vitesse 1. Élaborer le schéma de commande et le schéma de puissance. 2. Procéder à la collecte de tout le matériel nécessaire pour la réalisation du montage. 3. Avant de passer au câblage vérifier l’état des composants. 4. Compléter le circuit de commande et vérifier d’abord son fonctionnement. 5. Compléter votre montage par le câblage du circuit de puissance et vérifier son fonctionnement.
  • 171. EL MENTALY Lahcen 171 TPN°9: Variateur de vitesse Le schéma bloc présenter sur la page suivante donne les principales bornes d’un variateur de vitesse standard pour moteurs asynchrones. La désignation des bornes change d’un constructeur à l’autre. La plupart des variateurs disposent de borniers typiques suivants : o (L1 L2 L3) → Lignes d’alimentation monophasée ou triphasée selon le variateur. o U V W → Borniers pour le branchement du moteur. o AI1, AI2 , AO1 →..Entrées de consigne. La consigne peut être choisie sous la forme d’une tension ou d’un courant. o +10 V → Tension 10 V fournie par le variateur pour polariser un potentiomètre. (cas de réglage de la consigne par potentiomètre). o COM → GND des signaux analogiques. o LI1 LI2… → Entrées logiques (TOR) pour la commande de Marche / ARRET / Sens de rotation. o + 24 V. →Tension de 24 V pour l’activation des entrées TOR o R1x et R2x →Des contacts relais configurables.
  • 172. EL MENTALY Lahcen 172 TPN°9: Variateur de vitesse 1. En se référant au manuel de l’installation du variateur, compléter le schéma du circuit de la page suivante, pour satisfaire les conditions suivantes : a) Mise sous tension du variateur par le contacteur KM1. un bouton poussoir ON active KM1 et un bouton poussoir OFF le désactive. La protection par un relais thermique est obligatoire. b) les entrées logiques LIx doivent permettre : oLe démarrage / Arrêt du moteur. oLe choix du sens de rotation. c) La consigne de vitesse est ajustée par un potentiomètre. 2. Effectuer le câblage électrique de votre schéma. 3. Vérifier le fonctionnement du circuit de la mise sous tension du variateur. 4. Configurer les paramètres du variateur pour : a) Satisfaire les conditions b et c de la question 1. b) Avoir un temps d’accélération de 40 s et un temps de décélération de 20 s. 5. Ajuster le potentiomètre sur la position médiane puis vérifier le fonctionnement de : a) La commande de mise en marche du moteur. b) La commande de l’arrêt du moteur. c) La commande du changement du sens de rotation. 6. Vérifier la variation de la vitesse par le potentiomètre.
  • 173. EL MENTALY Lahcen 173 TPN°9: Variateur de vitesse
  • 174. EL MENTALY Lahcen 174 TPN°10: Variateur de vitesse Une installation électrique est constituée de : - Un moteur asynchrone triphasé : M - Un variateur de vitesse à courant à alternatif ; - Quatre capteurs de position c0, c1, c2 et c3 ; - Trois lampes de signalisation : H1 : marche en Grande Vitesse de M, H2 : marche en Moyenne Vitesse de M, H3 : marche en Petite Vitesse de M Pour démarrer le cycle de fonctionnement, l’opérateur doit appuyer sur le bouton poussoir m et le fonctionnement du système se déroule comme suit : - Le moteur initialement dans sa position initiale 1 détecté par c0 démarre en grande vitesse GV vers la position 2 détecté par c1 - Une fois le capteur c1 actionné, le moteur M passe en moyenne vitesse MV vers la position 3 détecté par c2 - Une fois le capteur c2 actionné, le moteur M passe en petite vitesse PV vers la position 4 détecté par c3 - Enfin le capteur c3 actionné, le moteur M s’arrête instantanément en utilisant le procédé de freinage par injection du courant continu du variateur - Un bouton d’arrêt provoque l’arrêt sur la rampe de décélération.
  • 175. EL MENTALY Lahcen 175 TPN°10: Variateur de vitesse 1) Élaborer le schéma de raccordement de l’ensemble variateur-moteur ; 2) Élaborer le schéma du circuit de commande ; 3) Élaborer le schéma du circuit de signalisation ; 4) Réaliser le montage de l’ensemble ; 5) Configurer les paramètres usuels du variateur en fonction du moteur utilisé ; 6) Vérification du fonctionnement ; 7) Refaire le TP en utilisant l’API disponible dans votre atelier;
  • 176. EL MENTALY Lahcen 176 TPN°11: Variateur de vitesse
  • 177. EL MENTALY Lahcen 177 TPN°11: Variateur de vitesse 1) Utiliser un contacteur KM1 pour alimenter le variateur. 2) Utiliser les contacteurs KM2 et KM3 pour commander le variateur dans les 2 sens (Avant et arrière) 3) Brancher un voyant lumineux sur le contact SA-SC, pour indiquer un défaut du variateur. 4) A partir du menu de configuration, sélectionnez « Fontions spéciales » ou F4 et régler les paramètres suivants ( Voir l’équivalent de ces paramètres pour l’ATV12) : • Adaptation à la rampe de décélération : bra oui • Compensation de glissement : SLP oui • Injection automatique de cc : F < 0.1hz • Redémarrage automatique :Atr oui • Reprise à la volée : Flr non • Arrêt sur coupure de réseau : Stp non • Rampe : linéaire
  • 178. EL MENTALY Lahcen 178 TPN°11: Variateur de vitesse 1) Élaborer le schéma de raccordement de l’ensemble variateur-moteur ; 2) Élaborer le schéma du circuit de commande ; 3) Élaborer le schéma du circuit de signalisation ; 4) Réaliser le montage de l’ensemble ; 5) Configurer les paramètres usuels du variateur en fonction du moteur utilisé ; 6) Vérification du fonctionnement.
  • 179. EL MENTALY Lahcen 179 TPN°12: Variateur de vitesse Soit un moteur asynchrone triphasé commandé par un variateur de vitesse. Le cahier des charges impose les conditions de fonctionnement suivantes : Une impulsion sur le bouton poussoir marche BM entraîne le moteur à la fréquence de fonctionnement pas à pas de 8Hz ; 5s plus tard le moteur fonctionne à la petite vitesse de 25Hz jusqu’au fin de course S1, il change alors de sens de rotation mais tourne à la grande vitesse de 50Hz Une impulsion sur le bouton poussoir arrêt provoque l’arrêt du moteur • Une lampe de signalisation H1 indique la marche pas à pas • Une lampe de signalisation H2 indique la marche avant petite vitesse • Une lampe de signalisation H3 indique la marche arrière grande vitesse • Une lampe de signalisation H4 indique l’arrêt du moteur. 1) Élaborer le schéma de raccordement de l’ensemble variateur-moteur ; 2) Élaborer le schéma du circuit de commande ; 3) Élaborer le schéma du circuit de signalisation ; 4) Réaliser le montage de l’ensemble ; 5) Configurer les paramètres usuels du variateur en fonction du moteur utilisé ; 6) Vérification du fonctionnement.
  • 180. EL MENTALY Lahcen 180 TPN°13: Variateur de vitesse Un tapis roulant commandé par un moteur asynchrone triphasé à deux sens de rotation : la marche à gauche MG et la marche à droite MD. Un bouton Dcy permet de commander le cycle MG ---MD à la grande vitesse de 50Hz 10 s après son départ le chariot ralentit jusqu’à la vitesse 25Hz, lorsque le fin de course S1 est actionné il change de sens mais à la vitesse 30Hz. Un bouton poussoir S2 fait arrêter le système • Une lampe de signalisation H1 indique la marche gauche du moteur ; • Une lampe de signalisation H2 indique la marche droite à la grande vitesse ; • Une lampe de signalisation H3 indique la marche droite à la petite vitesse ; • Une lampe de signalisation H4 indique l’arrêt du moteur. 1) Élaborer le schéma du circuit de puissance. 2) Élaborer le schéma du circuit de commande. 3) Élaborer le schéma du circuit de signalisation. 4) Réaliser le circuit de commande. 5) Réaliser le circuit de signalisation. 6) Vérification du fonctionnement.
  • 181. EL MENTALY Lahcen 181 TPN°14: Variateur de vitesse Le système comprend un groupe motopompe chargé d’alimenter un bassin à partir d’un puits. Le moteur de la pompe est piloté par d’un variateur de vitesse à courant alternatif.
  • 182. EL MENTALY Lahcen 182 TPN°14: Variateur de vitesse Cycle de fonctionnement : Le niveau de liquide contenu dans le bassin est contrôlé par 3 détecteurs N1, N2 et N3. L’alimentation de ce bassin s’effectue par une pompe de la façon suivante : • Si le niveau N1 est découvert, fonctionnement du moteur à une vitesse de Nm1= 750tr/min. • Si le niveau N2 est découvert, fonctionnement du moteur à une vitesse de Nm2=1125tr/min. • Si le niveau N3 est découvert, fonctionnement du moteur à une vitesse de Nm3=1400tr/min. • Si le niveau N4 est découvert, le groupe motopompe ne peut pas fonctionner. • Deux lampes de signalisation H1 et H2 indiquent le fonctionnement et l’arrêt du moteur. L’appui sur le bouton poussoir marche déclenche le fonctionnement normal du système. Le freinage se fait sur la rampe de décélération par une impulsion sur le bouton poussoir arrêt.
  • 183. EL MENTALY Lahcen 183 TPN°14: Variateur de vitesse Travail demandé 1. Élaborer le schéma de raccordement de l’ensemble variateur-moteur ; 2. Élaborer le schéma du circuit de commande ; 3. Élaborer le schéma du circuit de signalisation ; 4. Réaliser le montage de l’ensemble ; 5. Configurer les paramètres usuels du variateur en fonction du moteur utilisé ; 6. Vérification du fonctionnement ; 7. Refaire le TP en utilisant la CPU 314C2PtP ou bien 1215C ;
  • 184. EL MENTALY Lahcen 184 TPN°15: Variateur de vitesse L’appui sur le bouton poussoir S1 permet de démarrer un moteur asynchrone triphasé à cage (4 pôles) à sa vitesse maximale via un démarrage progressif d’une durée de 6s. Le détecteur d1 permet de ralentir la vitesse du moteur à la moitié de sa vitesse maximale. L’appui sur le bouton poussoir AR permet au moteur de s’arrêter instantanément par un freinage rapide 1. Tracer le schéma de câblage du variateur (ATV 12) 2. Paramétrer le variateur de vitesse afin d’assurer le fonctionnement décrit au cahier de charges 3. Réaliser le câblage du variateur de vitesse 4. Vérifier le fonctionnement en présence du formateur
  • 185. EL MENTALY Lahcen 185 TPN°16: Variateur de vitesse L’appui sur le bouton poussoir S1 permet de démarrer un moteur asynchrone triphasé à cage (4 pôles) à la vitesse 600tr/min via un démarrage progressif d’une durée de 5s. Les détecteurs d1 ou d2 permettent au moteur de tourner à sa vitesse maximale pour une durée de 20 min. Après l’achèvement de celle-ci le moteur s’arrête en roue libre. L’appui sur le bouton poussoir S2 permet au moteur de s’arrêter instantanément par un freinage par injection du cc. 1. Tracer le schéma de câblage du variateur (ATV 12) 2. Paramétrer le variateur de vitesse afin d’assurer le fonctionnement décrit au cahier de charges 3. Réaliser le câblage du variateur de vitesse 4. Vérifier le fonctionnement en présence du formateur
  • 186. EL MENTALY Lahcen 186 TPN°17: Variateur de vitesse 1. Tracer le schéma de câblage du variateur (ATV 12) 2. Paramétrer le variateur de vitesse afin d’assurer le fonctionnement décrit au cahier de charges 3. Réaliser le câblage du variateur de vitesse 4. Vérifier le fonctionnement en présence du formateur L’appui sur le bouton poussoir S1 permet de démarrer un moteur asynchrone triphasé à cage (4 pôles) à la vitesse 300tr/min via un démarrage progressif d’une durée de 13s. Le « fin de course » FC1 permet au moteur de tourner à la vitesse 1000 tr/min. L’appui sur le bouton poussoir S2 permet au moteur d’inverser le sens de rotation en gardant la même vitesse présélectionnée. L’appui sur le bouton poussoir S3 permet au moteur de s’arrêter instantanément par un freinage par dissipation thermique dans la résistance de freinage.
  • 187. EL MENTALY Lahcen 187 TPN°18: Variateur de vitesse 1. Tracer le schéma de câblage du variateur (ATV 12) 2. Paramétrer le variateur de vitesse afin d’assurer le fonctionnement décrit au cahier de charges 3. Réaliser le câblage du variateur de vitesse 4. Vérifier le fonctionnement en présence du formateur L’appui sur le bouton poussoir S1 permet de démarrer un moteur asynchrone triphasé à cage (4 pôles) à la vitesse 900tr/min via un démarrage progressif d’une durée de 4s. L’appui sur le bouton poussoir S2 permet au moteur d’inverser le sens de rotation en gardant la même vitesse présélectionnée. L’appui sur le bouton poussoir S3 permet au moteur de s’arrêter après 10s d’une manière progressive avec un temps de décélération de 0.5s.
