- L’énergie Solaire -
Application au Photovoltaïque
A. Benabou
2011-2012
2

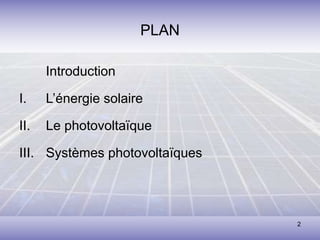

PLAN
Introduction
I. L’énergie solaire
II. Le photovoltaïque
III. Systèmes photovoltaïques
3

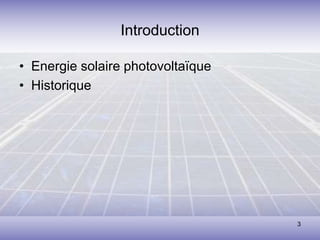

Introduction
• Energie solaire photovoltaïque
• Historique
4

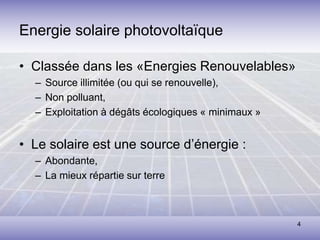

Energie solaire photovoltaïque
• Classée dans les «Energies Renouvelables»
– Source illimitée (ou qui se renouvelle),
– Non polluant,
– Exploitation à dégâts écologiques « minimaux »
• Le solaire est une source d’énergie :
– Abondante,
– La mieux répartie sur terre
5
Rayonnement au sol en kWh/m² par an
(source : Gregor Czisch, ISET)
6
• Notions essentielles :
– Eclairement ou irradiance :
• puissance reçue par unité de surface en W/m2
– Irradiation ou rayonnement :
• énergie reçue par unité de surface en Wh/m2
– Puissance et énergie :
• 1J = 1W*1s
• 1kWh = 1000W*3600s = 3,6MJ
Energie solaire photovoltaïque
7

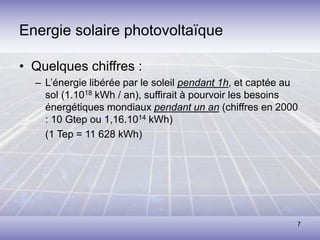

Energie solaire photovoltaïque
• Quelques chiffres :
– L’énergie libérée par le soleil pendant 1h, et captée au
sol (1.1018 kWh / an), suffirait à pourvoir les besoins
énergétiques mondiaux pendant un an (chiffres en 2000
: 10 Gtep ou 1,16.1014 kWh)
(1 Tep = 11 628 kWh)
8

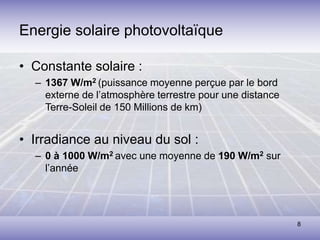

Energie solaire photovoltaïque
• Constante solaire :
– 1367 W/m2 (puissance moyenne perçue par le bord
externe de l’atmosphère terrestre pour une distance
Terre-Soleil de 150 Millions de km)
• Irradiance au niveau du sol :
– 0 à 1000 W/m2 avec une moyenne de 190 W/m2 sur
l’année
9

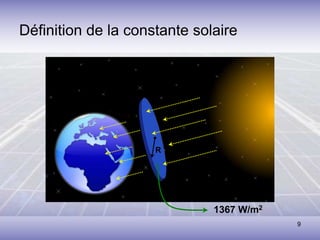

Définition de la constante solaire
R
1367 W/m2
10

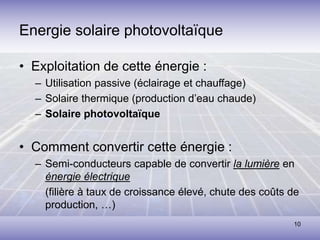

• Exploitation de cette énergie :
– Utilisation passive (éclairage et chauffage)
– Solaire thermique (production d’eau chaude)
– Solaire photovoltaïque
• Comment convertir cette énergie :
– Semi-conducteurs capable de convertir la lumière en
énergie électrique
(filière à taux de croissance élevé, chute des coûts de
production, …)
Energie solaire photovoltaïque
11

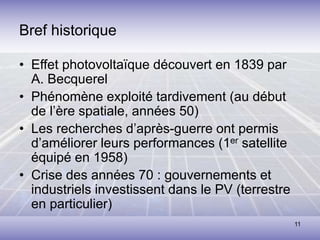

Bref historique
• Effet photovoltaïque découvert en 1839 par
A. Becquerel
• Phénomène exploité tardivement (au début
de l’ère spatiale, années 50)
• Les recherches d’après-guerre ont permis
d’améliorer leurs performances (1er satellite
équipé en 1958)
• Crise des années 70 : gouvernements et
industriels investissent dans le PV (terrestre
en particulier)
12

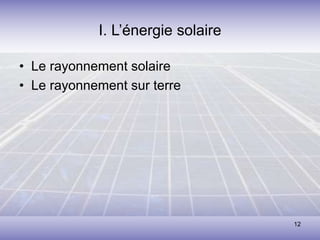

I. L’énergie solaire
• Le rayonnement solaire
• Le rayonnement sur terre
13

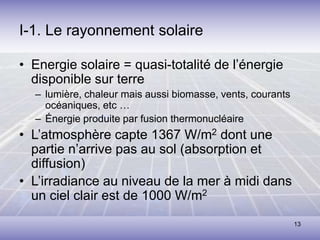

I-1. Le rayonnement solaire
• Energie solaire = quasi-totalité de l’énergie
disponible sur terre
– lumière, chaleur mais aussi biomasse, vents, courants
océaniques, etc …
– Énergie produite par fusion thermonucléaire
• L’atmosphère capte 1367 W/m2 dont une
partie n’arrive pas au sol (absorption et
diffusion)
• L’irradiance au niveau de la mer à midi dans
un ciel clair est de 1000 W/m2
14

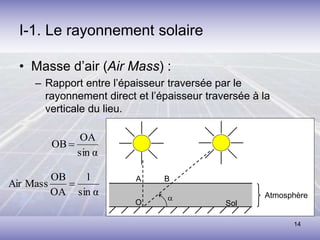

I-1. Le rayonnement solaire
• Masse d’air (Air Mass) :
– Rapport entre l’épaisseur traversée par le
rayonnement direct et l’épaisseur traversée à la
verticale du lieu.
α
sin
OA
OB 
A B
O Sol
Atmosphère
a
α
sin
1
OA
OB
Mass
Air 
15
I-1. Le rayonnement solaire
• Quelques points :
– Soleil au zénith : AM1
– Soleil à 30° : AM2
– Soleil à 41,8° : AM1,5
– Rayonnement solaire extra-terrestre : AM0
• Qualification standard des modules PV :
– Spectre AM1,5 sous un éclairement de 1000W/m² et
une température de 25°C
(S.T.C. : Standard Test Conditions)
16

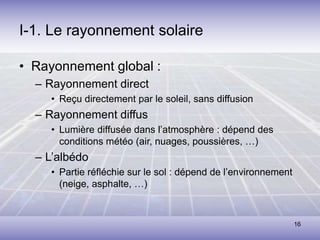

I-1. Le rayonnement solaire
• Rayonnement global :
– Rayonnement direct
• Reçu directement par le soleil, sans diffusion
– Rayonnement diffus
• Lumière diffusée dans l’atmosphère : dépend des
conditions météo (air, nuages, poussières, …)
– L’albédo
• Partie réfléchie sur le sol : dépend de l’environnement
(neige, asphalte, …)
17

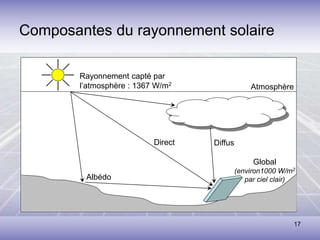

Composantes du rayonnement solaire
Atmosphère
Albédo
Direct Diffus
Global
(environ1000 W/m2
par ciel clair)
Rayonnement capté par
l’atmosphère : 1367 W/m2
18

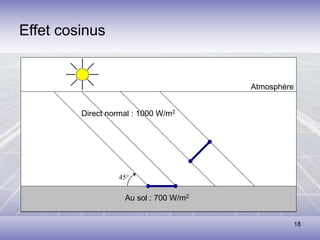

Effet cosinus
Atmosphère
Direct normal : 1000 W/m2
Au sol : 700 W/m2
45
19

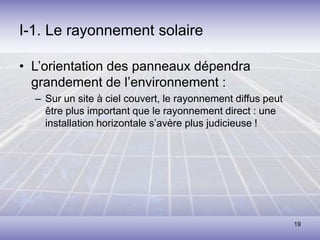

I-1. Le rayonnement solaire
• L’orientation des panneaux dépendra
grandement de l’environnement :
– Sur un site à ciel couvert, le rayonnement diffus peut
être plus important que le rayonnement direct : une
installation horizontale s’avère plus judicieuse !
20

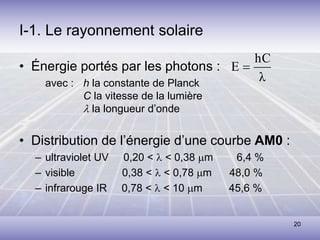

I-1. Le rayonnement solaire
• Énergie portés par les photons :
avec : h la constante de Planck
C la vitesse de la lumière
l la longueur d’onde
• Distribution de l’énergie d’une courbe AM0 :
– ultraviolet UV 0,20 < l < 0,38 mm 6,4 %
– visible 0,38 < l < 0,78 mm 48,0 %
– infrarouge IR 0,78 < l < 10 mm 45,6 %
λ
hC
E 
21

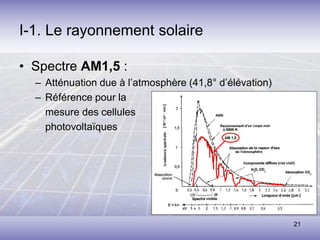

• Spectre AM1,5 :
– Atténuation due à l’atmosphère (41,8° d’élévation)
– Référence pour la
mesure des cellules
photovoltaïques
I-1. Le rayonnement solaire
22
I-2. Le rayonnement sur terre
• Concevoir un système photovoltaïque
nécessite de connaître le rayonnement
solaire sur le site considéré :
– énergie solaire élevée → moins de panneaux
– étude de la part d’énergie diffusée :
• 50 % en régions tempérées
• 30 à 45 % en régions ensoleillées et montagne
• 15 à 20 % dans les pays du sud
– autres paramètres : température, saison, humidité,
albédo, etc …
• Recourt à des statistiques issues de mesures
23

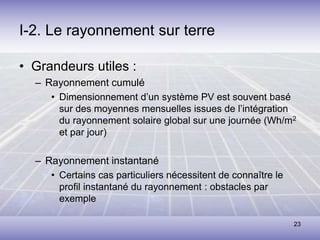

I-2. Le rayonnement sur terre
• Grandeurs utiles :
– Rayonnement cumulé
• Dimensionnement d’un système PV est souvent basé
sur des moyennes mensuelles issues de l’intégration
du rayonnement solaire global sur une journée (Wh/m2
et par jour)
– Rayonnement instantané
• Certains cas particuliers nécessitent de connaître le
profil instantané du rayonnement : obstacles par
exemple
24

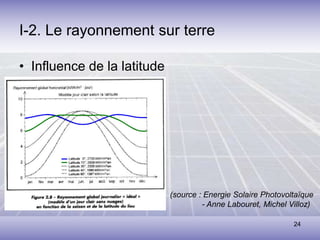

I-2. Le rayonnement sur terre
• Influence de la latitude
(source : Energie Solaire Photovoltaïque
- Anne Labouret, Michel Villoz)
25

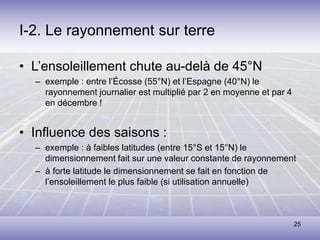

I-2. Le rayonnement sur terre
• L’ensoleillement chute au-delà de 45°N
– exemple : entre l’Écosse (55°N) et l’Espagne (40°N) le
rayonnement journalier est multiplié par 2 en moyenne et par 4
en décembre !
• Influence des saisons :
– exemple : à faibles latitudes (entre 15°S et 15°N) le
dimensionnement fait sur une valeur constante de rayonnement
– à forte latitude le dimensionnement se fait en fonction de
l’ensoleillement le plus faible (si utilisation annuelle)
26

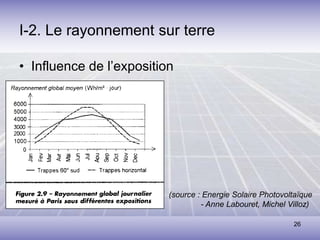

I-2. Le rayonnement sur terre
• Influence de l’exposition
(source : Energie Solaire Photovoltaïque
- Anne Labouret, Michel Villoz)
27

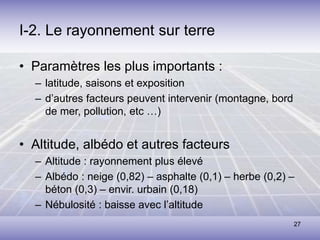

I-2. Le rayonnement sur terre
• Paramètres les plus importants :
– latitude, saisons et exposition
– d’autres facteurs peuvent intervenir (montagne, bord
de mer, pollution, etc …)
• Altitude, albédo et autres facteurs
– Altitude : rayonnement plus élevé
– Albédo : neige (0,82) – asphalte (0,1) – herbe (0,2) –
béton (0,3) – envir. urbain (0,18)
– Nébulosité : baisse avec l’altitude
28

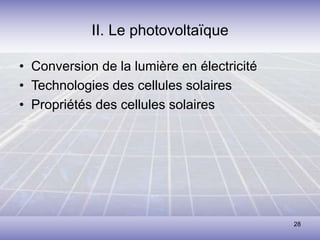

II. Le photovoltaïque
• Conversion de la lumière en électricité
• Technologies des cellules solaires
• Propriétés des cellules solaires

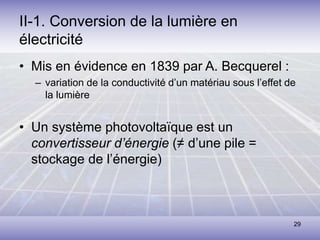

29
II-1. Conversion de la lumière en
électricité
• Mis en évidence en 1839 par A. Becquerel :
– variation de la conductivité d’un matériau sous l’effet de
la lumière
• Un système photovoltaïque est un
convertisseur d’énergie (≠ d’une pile =
stockage de l’énergie)
30
II-1. Conversion de la lumière en
électricité
• 3 phénomènes sont mis en jeu :
– Absorption de la lumière dans la matière
– Transfert d’énergie photons → charges électriques
– Collecte des charges
• Nécessité d’un matériau avec les propriétés
optiques et électriques adéquates
31

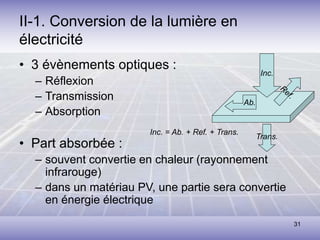

II-1. Conversion de la lumière en
électricité
• 3 évènements optiques :
– Réflexion
– Transmission
– Absorption
• Part absorbée :
– souvent convertie en chaleur (rayonnement
infrarouge)
– dans un matériau PV, une partie sera convertie
en énergie électrique
Inc.
Ab.
Trans.
Inc. = Ab. + Ref. + Trans.
32

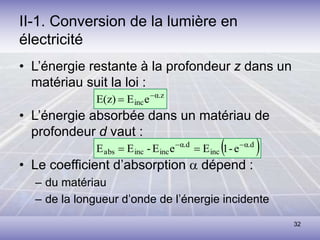

II-1. Conversion de la lumière en
électricité
• L’énergie restante à la profondeur z dans un
matériau suit la loi :
• L’énergie absorbée dans un matériau de
profondeur d vaut :
• Le coefficient d’absorption a dépend :
– du matériau
– de la longueur d’onde de l’énergie incidente
α.z
ince
E
E(z) 

 
α.d
inc
α.d
inc
inc
abs e
-
1
E
e
E
-
E
E 



33

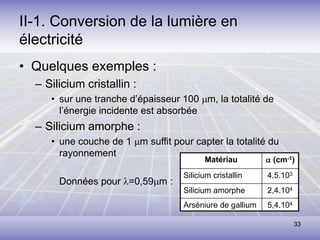

II-1. Conversion de la lumière en
électricité
• Quelques exemples :
– Silicium cristallin :
• sur une tranche d’épaisseur 100 mm, la totalité de
l’énergie incidente est absorbée
– Silicium amorphe :
• une couche de 1 mm suffit pour capter la totalité du
rayonnement
Données pour l=0,59mm :
5,4.104
Arséniure de gallium
2,4.104
Silicium amorphe
4,5.103
Silicium cristallin
a (cm-1)
Matériau
5,4.104
Arséniure de gallium
2,4.104
Silicium amorphe
4,5.103
Silicium cristallin
a (cm-1)
Matériau
34

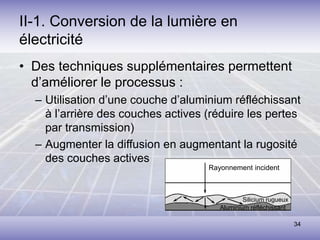

II-1. Conversion de la lumière en
électricité
• Des techniques supplémentaires permettent
d’améliorer le processus :
– Utilisation d’une couche d’aluminium réfléchissant
à l’arrière des couches actives (réduire les pertes
par transmission)
– Augmenter la diffusion en augmentant la rugosité
des couches actives
Rayonnement incident
Aluminium réfléchissant
Silicium rugueux
35

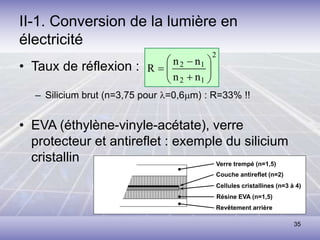

II-1. Conversion de la lumière en
électricité
• Taux de réflexion :
– Silicium brut (n=3,75 pour l=0,6mm) : R=33% !!
• EVA (éthylène-vinyle-acétate), verre
protecteur et antireflet : exemple du silicium
cristallin
2
1
2
1
2
n
n
n
n
R 










Verre trempé (n=1,5)
Couche antireflet (n=2)
Cellules cristallines (n=3 à 4)
Résine EVA (n=1,5)
Revêtement arrière
36

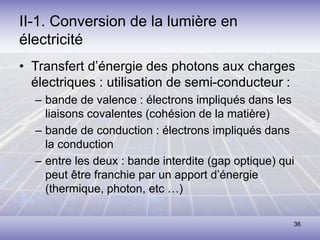

II-1. Conversion de la lumière en
électricité
• Transfert d’énergie des photons aux charges
électriques : utilisation de semi-conducteur :
– bande de valence : électrons impliqués dans les
liaisons covalentes (cohésion de la matière)
– bande de conduction : électrons impliqués dans
la conduction
– entre les deux : bande interdite (gap optique) qui
peut être franchie par un apport d’énergie
(thermique, photon, etc …)
37

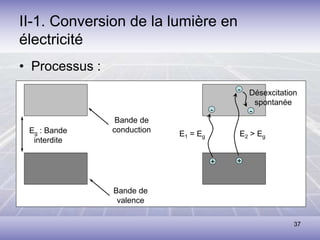

II-1. Conversion de la lumière en
électricité
• Processus :
Bande de
valence
Bande de
conduction
Eg : Bande
interdite
+
-
-
-
+
E1 = Eg E2 > Eg
Désexcitation
spontanée
38

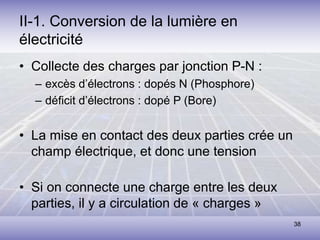

II-1. Conversion de la lumière en
électricité
• Collecte des charges par jonction P-N :
– excès d’électrons : dopés N (Phosphore)
– déficit d’électrons : dopé P (Bore)
• La mise en contact des deux parties crée un
champ électrique, et donc une tension
• Si on connecte une charge entre les deux
parties, il y a circulation de « charges »
39

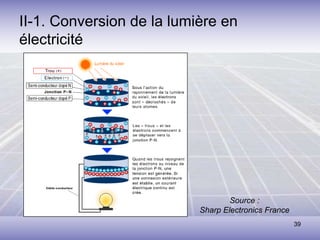

II-1. Conversion de la lumière en
électricité
Source :
Sharp Electronics France
40
II-1. Conversion de la lumière en
électricité

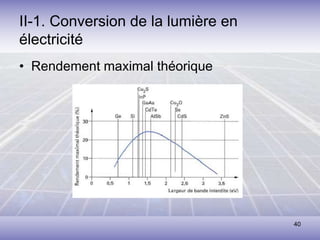

• Rendement maximal théorique
41

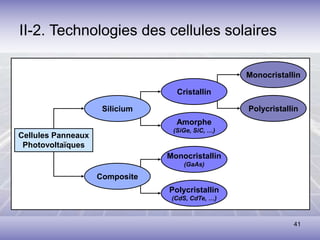

II-2. Technologies des cellules solaires
Cellules Panneaux
Photovoltaïques
Silicium
Composite
Cristallin
Amorphe
(SiGe, SiC, …)
Monocristallin
(GaAs)
Polycristallin
(CdS, CdTe, …)
Monocristallin
Polycristallin
42
II-2. Technologies des cellules solaires
• Grand nombre de technologies :
– La majorité est développée en laboratoire
– Technologies industrialisées :
• Silicium mono et polycrisallin (90% du marché en 2008)
• Silicium en couche mince amorphe
• Le dopage (ajout d’impuretés) du Silicium améliore sa
« photosensibilité »
(Découverte en 1954 dans les laboratoires Bell)
• découpe de « wafers », traitement de surface, dopage,
couche anti-reflet, etc …
43
II-2. Technologies des cellules solaires
• Cellules monocristallines en silicium
– élaborées à partir d’un même bloc de
cristal : long et coûteux (exigeant en
énergie !)
– apparence : couleur « bleu uniforme »
– durée de vie : environ 40 ans
– rendement : 12 à 18% (meilleur que
les cellules polycristallines)
44

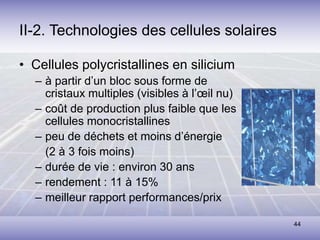

II-2. Technologies des cellules solaires
• Cellules polycristallines en silicium
– à partir d’un bloc sous forme de
cristaux multiples (visibles à l’œil nu)
– coût de production plus faible que les
cellules monocristallines
– peu de déchets et moins d’énergie
(2 à 3 fois moins)
– durée de vie : environ 30 ans
– rendement : 11 à 15%
– meilleur rapport performances/prix
45

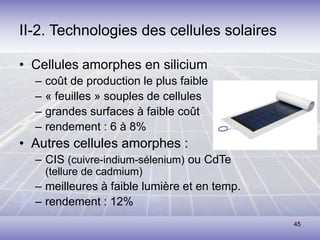

II-2. Technologies des cellules solaires
• Cellules amorphes en silicium
– coût de production le plus faible
– « feuilles » souples de cellules
– grandes surfaces à faible coût
– rendement : 6 à 8%
• Autres cellules amorphes :
– CIS (cuivre-indium-sélenium) ou CdTe
(tellure de cadmium)
– meilleures à faible lumière et en temp.
– rendement : 12%
46
II-2. Technologies des cellules solaires
• Cellules cristallines ou amorphes ?
– Cristallines :
• rendement plus élevé
• moyennes et fortes puissances
• fragilités du silicium (placé entre 2 plaques
de verre)
– Amorphes :
• moins chères
• faibles puissances (nécessite le double en
surface pour l’équivalent des cristallines)
• infrastructure d’installation moins lourde
47
II-2. Technologies des cellules solaires
Matériau Rendement Longévité Caractéristiques Principales utilisations
Silicium
monocristallin +++ +++ Très performant
Aérospatiale, modules pour
toits, façades,…
Silicium
polycristallin ++ +++
Adapté à la
production à grande
échelle
Modules pour toits, façades,
générateurs…
Amorphe + +
Peut fonctionner
sous la lumière
fluorescente
Appareils électroniques
(montres, calculatrices…),
intégration dans le bâtiment
Composite
monocrystallin
(GaAs)
+++ +++ Lourd, fissure
facilement
Aérospatiale
Composite
polycristallin (CdS,
CdTe, CulnGaSe2,
etc.)
+ +
Nécessite peu de
matériau mais
certains contiennent
des substances
polluantes
Appareils électroniques
(montres, calculatrices…),
intégration dans le bâtiment
Source : Sharp Electronics France
48

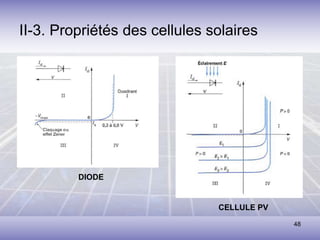

II-3. Propriétés des cellules solaires
DIODE
CELLULE PV
49

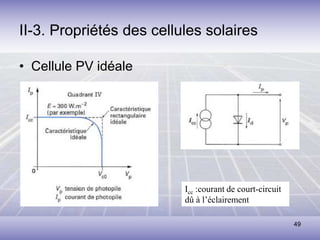

II-3. Propriétés des cellules solaires
• Cellule PV idéale
Icc :courant de court-circuit
dû à l’éclairement
50

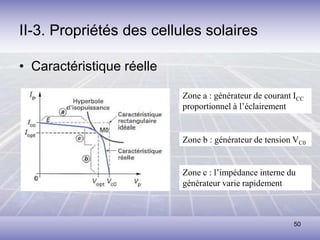

II-3. Propriétés des cellules solaires
• Caractéristique réelle
Zone a : générateur de courant ICC
proportionnel à l’éclairement
Zone b : générateur de tension VC0
Zone c : l’impédance interne du
générateur varie rapidement
51

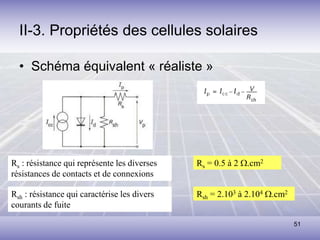

II-3. Propriétés des cellules solaires
• Schéma équivalent « réaliste »
Rs : résistance qui représente les diverses
résistances de contacts et de connexions
Rsh : résistance qui caractérise les divers
courants de fuite
Rs = 0.5 à 2 W.cm2
Rsh = 2.103 à 2.104 W.cm2
52
II-3. Propriétés des cellules solaires
• Caractéristiques mesurées
• Cellule solaire de 10 cm de côté (Silicium polycristallin)
à température constante 25°C en fonction de
l’éclairement
53

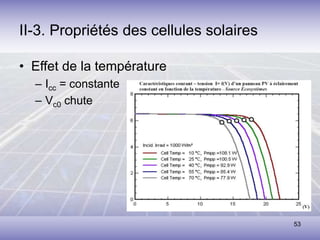

II-3. Propriétés des cellules solaires
• Effet de la température
– Icc = constante
– Vc0 chute
54

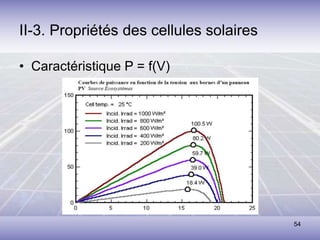

II-3. Propriétés des cellules solaires
• Caractéristique P = f(V)
55

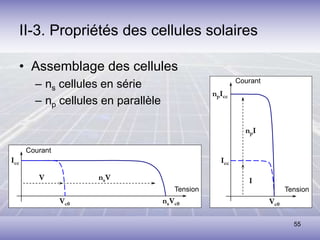

II-3. Propriétés des cellules solaires
• Assemblage des cellules
– ns cellules en série
– np cellules en parallèle
V nsV
Courant
Tension
Icc
Vc0 nsVc0
I
npI
Courant
Tension
Icc
Vc0
npIcc
56

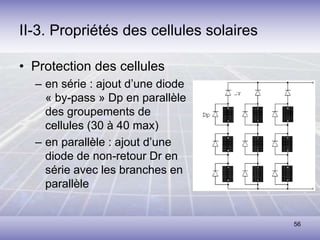

II-3. Propriétés des cellules solaires
• Protection des cellules
– en série : ajout d’une diode
« by-pass » Dp en parallèle
des groupements de
cellules (30 à 40 max)
– en parallèle : ajout d’une
diode de non-retour Dr en
série avec les branches en
parallèle
57
III. Systèmes photovoltaïques
• Constituants d’un système photovoltaïque
• Système PV raccordé au réseau
• Système PV isolé
• MPPT
58

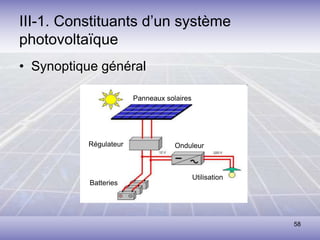

III-1. Constituants d’un système
photovoltaïque
• Synoptique général
Panneaux solaires
Onduleur
Utilisation
Batteries
Régulateur
59

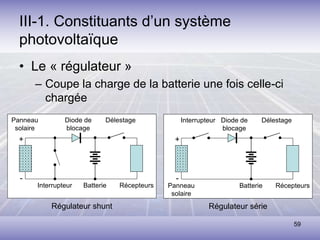

III-1. Constituants d’un système
photovoltaïque
• Le « régulateur »
– Coupe la charge de la batterie une fois celle-ci
chargée
Panneau
solaire
Interrupteur Batterie Récepteurs
Délestage
Diode de
blocage
+
-
Régulateur shunt
Panneau
solaire
Interrupteur
Batterie Récepteurs
Délestage
Diode de
blocage
+
-
Régulateur série
60

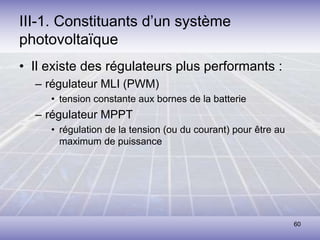

III-1. Constituants d’un système
photovoltaïque
• Il existe des régulateurs plus performants :
– régulateur MLI (PWM)
• tension constante aux bornes de la batterie
– régulateur MPPT
• régulation de la tension (ou du courant) pour être au
maximum de puissance
61

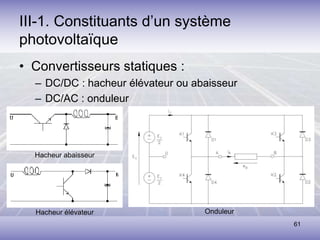

III-1. Constituants d’un système
photovoltaïque
• Convertisseurs statiques :
– DC/DC : hacheur élévateur ou abaisseur
– DC/AC : onduleur
Hacheur élévateur
Hacheur abaisseur
Onduleur
62

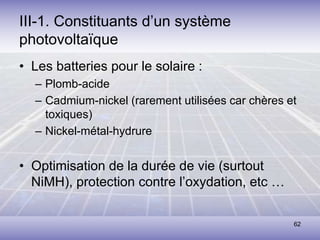

III-1. Constituants d’un système
photovoltaïque
• Les batteries pour le solaire :
– Plomb-acide
– Cadmium-nickel (rarement utilisées car chères et
toxiques)
– Nickel-métal-hydrure
• Optimisation de la durée de vie (surtout
NiMH), protection contre l’oxydation, etc …
63

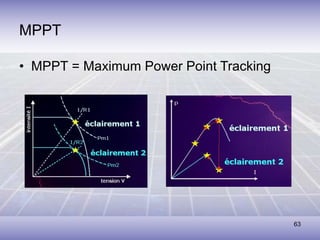

MPPT
• MPPT = Maximum Power Point Tracking
64

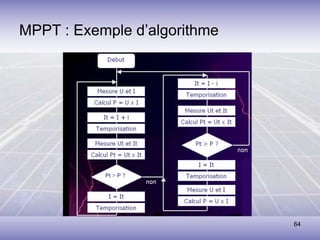

MPPT : Exemple d’algorithme
65

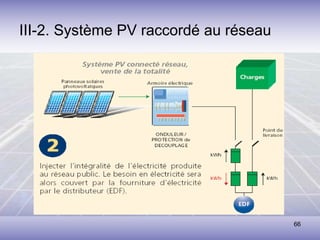

III-2. Système PV raccordé au réseau
66
III-2. Système PV raccordé au réseau
67

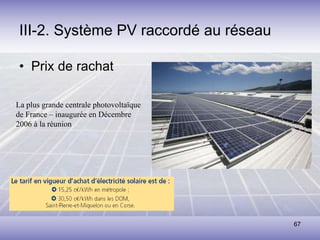

III-2. Système PV raccordé au réseau
• Prix de rachat
La plus grande centrale photovoltaïque
de France – inaugurée en Décembre
2006 à la réunion
68

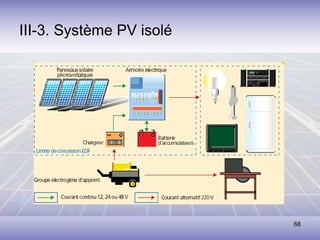

III-3. Système PV isolé
69

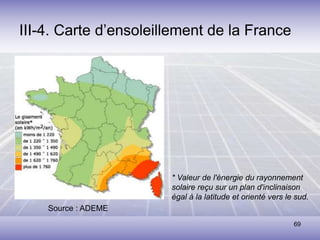

III-4. Carte d’ensoleillement de la France
Source : ADEME
* Valeur de l'énergie du rayonnement
solaire reçu sur un plan d'inclinaison
égal à la latitude et orienté vers le sud.
70

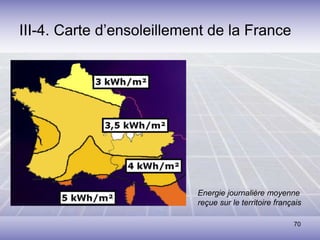

III-4. Carte d’ensoleillement de la France
Energie journalière moyenne
reçue sur le territoire français
71
III-4. Carte d’ensoleillement de la France
L’énergie reçue annuellement dans la région de Lille est de
3kWh * 365 = 1100 kWh/m2
La consommation moyenne d’électricité d’un ménage (hors
chauffage) est de 3500 kWh/an
Une surface de capteurs photovoltaïques de 35m2 avec un
rendement de 10% suffirait à couvrir ces besoins
Exemple de la ville de Lille :
72

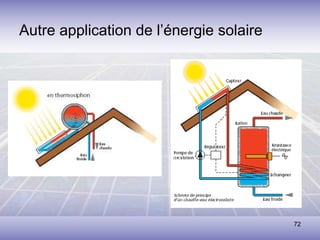

Autre application de l’énergie solaire

Contenu connexe

Tendances

Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
RAMZI EL IDRISSI

Ppt ines f
Ppt ines fPpt ines f
Ppt ines f
Inès IG

Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...
Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...
Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...
Achrefsuissi

Onduleur solaire
Onduleur solaireOnduleur solaire
Onduleur solaire
salem ben moussa

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
RAMZI EL IDRISSI

PFE régulateur de vitesse d'un moteur DC
PFE régulateur de vitesse d'un moteur DCPFE régulateur de vitesse d'un moteur DC
PFE régulateur de vitesse d'un moteur DC
Mohamed Arhoujdam

Présentation d'un guide d'une etude solaire
Présentation d'un guide d'une etude solairePrésentation d'un guide d'une etude solaire
Présentation d'un guide d'une etude solaire
RabbazMohssine

Dimensionnement et commande d’un hacheur parallèle.pptx
Dimensionnement et commande d’un hacheur parallèle.pptxDimensionnement et commande d’un hacheur parallèle.pptx
Dimensionnement et commande d’un hacheur parallèle.pptx
Triangledz Jamel

Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdaleEtude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
abdelghani1993

3_Presentation_PV_technique.pdf
3_Presentation_PV_technique.pdf3_Presentation_PV_technique.pdf
3_Presentation_PV_technique.pdf
HamidInekach

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf
YoussefOumhella

Presentation pompage solaire
Presentation pompage solairePresentation pompage solaire
Presentation pompage solaire
Avatech Energy Maroc

pfe 2018 ppt (okk) (1).pptx
pfe 2018 ppt (okk) (1).pptxpfe 2018 ppt (okk) (1).pptx
pfe 2018 ppt (okk) (1).pptx
AnasSlimani4

Les panneaux solaires
Les panneaux solairesLes panneaux solaires
Les panneaux solaires
TeresaSousa

Presentation PPT (1).pptx
Presentation PPT (1).pptxPresentation PPT (1).pptx
Presentation PPT (1).pptx
Mohamed854100

Ener1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électriqueEner1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électrique
Pierre Maréchal

Les réseaux électriques intelligents
Les réseaux électriques intelligentsLes réseaux électriques intelligents
Les réseaux électriques intelligents
babiso

Ch1 machine a courant continu
Ch1 machine a courant continuCh1 machine a courant continu
Ch1 machine a courant continu
MOUHSSINE BEN HAMMOU


Tendances (20)

Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE
Exercice corrigé : ETUDE D'UNE INSTALLATION SOLAIRE

Ppt ines f
Ppt ines fPpt ines f
Ppt ines f

Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...
Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...
Dimensionnement d'une installation photovoltaïque à la Faculté des sciences d...

Onduleur solaire
Onduleur solaireOnduleur solaire
Onduleur solaire

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877

PFE régulateur de vitesse d'un moteur DC
PFE régulateur de vitesse d'un moteur DCPFE régulateur de vitesse d'un moteur DC
PFE régulateur de vitesse d'un moteur DC

Présentation d'un guide d'une etude solaire
Présentation d'un guide d'une etude solairePrésentation d'un guide d'une etude solaire
Présentation d'un guide d'une etude solaire

Dimensionnement et commande d’un hacheur parallèle.pptx
Dimensionnement et commande d’un hacheur parallèle.pptxDimensionnement et commande d’un hacheur parallèle.pptx
Dimensionnement et commande d’un hacheur parallèle.pptx

Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdaleEtude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale
Etude et analyse de la commande des onduleurs Multi-niveaux par MLI sinusoïdale

L'énergie solaire
L'énergie solaireL'énergie solaire
L'énergie solaire

3_Presentation_PV_technique.pdf
3_Presentation_PV_technique.pdf3_Presentation_PV_technique.pdf
3_Presentation_PV_technique.pdf

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf

Presentation pompage solaire
Presentation pompage solairePresentation pompage solaire
Presentation pompage solaire

pfe 2018 ppt (okk) (1).pptx
pfe 2018 ppt (okk) (1).pptxpfe 2018 ppt (okk) (1).pptx
pfe 2018 ppt (okk) (1).pptx

Les panneaux solaires
Les panneaux solairesLes panneaux solaires
Les panneaux solaires

Presentation PPT (1).pptx
Presentation PPT (1).pptxPresentation PPT (1).pptx
Presentation PPT (1).pptx

Polycopie mer
Polycopie merPolycopie mer
Polycopie mer

Ener1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électriqueEner1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électrique

Les réseaux électriques intelligents
Les réseaux électriques intelligentsLes réseaux électriques intelligents
Les réseaux électriques intelligents

Ch1 machine a courant continu
Ch1 machine a courant continuCh1 machine a courant continu
Ch1 machine a courant continu


Similaire à mppt.ppt

energie solaire.pdf
energie solaire.pdfenergie solaire.pdf
energie solaire.pdf
Youssefzalim

gfhfgjhfgjholtaique
gfhfgjhfgjholtaiquegfhfgjhfgjholtaique
gfhfgjhfgjholtaique
mahmoudelamri

Marie-Christine Artru : Me 26/01/11 - La lumiere solaire, source d'energie
Marie-Christine Artru : Me 26/01/11 - La lumiere solaire, source d'energieMarie-Christine Artru : Me 26/01/11 - La lumiere solaire, source d'energie
Marie-Christine Artru : Me 26/01/11 - La lumiere solaire, source d'energie
Université Populaire de Lyon

Cours_ Physique de la mesure Télédétection optique , Partie 2
Cours_  Physique de la mesure Télédétection optique , Partie 2Cours_  Physique de la mesure Télédétection optique , Partie 2
Cours_ Physique de la mesure Télédétection optique , Partie 2
OHagolle

Introduction à l'énergie solaire capteurs thermiques
Introduction à l'énergie solaire   capteurs thermiquesIntroduction à l'énergie solaire   capteurs thermiques
Introduction à l'énergie solaire capteurs thermiques
Enviroair Industries

Cours Physique de la mesure Télédétection optique, Partie 1
Cours Physique de la mesure Télédétection optique, Partie 1Cours Physique de la mesure Télédétection optique, Partie 1
Cours Physique de la mesure Télédétection optique, Partie 1
OHagolle

Synthèse énergie solaire
Synthèse énergie solaireSynthèse énergie solaire
Synthèse énergie solaire
arleuein

Rapport de projet ENERGIE SOLAIRE
Rapport de projet ENERGIE SOLAIRERapport de projet ENERGIE SOLAIRE
Rapport de projet ENERGIE SOLAIRE
sarah Benmerzouk

Physique de la mesure en télédétection optique, Partie 1 : photométrie et rad...
Physique de la mesure en télédétection optique, Partie 1 : photométrie et rad...Physique de la mesure en télédétection optique, Partie 1 : photométrie et rad...
Physique de la mesure en télédétection optique, Partie 1 : photométrie et rad...
hagolleo

Noor final KKRKRKKRKRKKRKKRKKRKRKRKKRKRKKR
Noor final KKRKRKKRKRKKRKKRKKRKRKRKKRKRKKRNoor final KKRKRKKRKRKKRKKRKKRKRKRKKRKRKKR
Noor final KKRKRKKRKRKKRKKRKKRKRKRKKRKRKKR
Fatim Zahra Rhennage

Contrôle non destructif par Radiographie
Contrôle non destructif par RadiographieContrôle non destructif par Radiographie
Contrôle non destructif par Radiographie
Rafael Nadal

cours géophysique Master des 1 STRM..pdf
cours géophysique Master des 1 STRM..pdfcours géophysique Master des 1 STRM..pdf
cours géophysique Master des 1 STRM..pdf
KamagateInza

Physique partie 1
Physique   partie 1Physique   partie 1
Physique partie 1
esalmon215

cour2023.pptkjhkjhkjhuhihohhoijooooooooo
cour2023.pptkjhkjhkjhuhihohhoijooooooooocour2023.pptkjhkjhkjhuhihohhoijooooooooo
cour2023.pptkjhkjhkjhuhihohhoijooooooooo
melianikholoud

microscope à balayage Electronique
microscope à balayage Electronique microscope à balayage Electronique
microscope à balayage Electronique
ImadeddineBakouk

Ma memoire
Ma memoire Ma memoire
Ma memoire
Ahmed Ghadhi

Introduction au rayons x
Introduction au rayons xIntroduction au rayons x
Introduction au rayons x
Mariem Lammouchi

Presentation_PV_et_energie_Solaire-BON_COURS.ppt
Presentation_PV_et_energie_Solaire-BON_COURS.pptPresentation_PV_et_energie_Solaire-BON_COURS.ppt
Presentation_PV_et_energie_Solaire-BON_COURS.ppt
APLOGAN

Les formes exploitables des énergies renouvelables
Les formes exploitables des énergies renouvelablesLes formes exploitables des énergies renouvelables
Les formes exploitables des énergies renouvelables
oussama3141

Photovoltaic solar panels
Photovoltaic solar panelsPhotovoltaic solar panels
Photovoltaic solar panels
mdaubry


Similaire à mppt.ppt (20)

energie solaire.pdf
energie solaire.pdfenergie solaire.pdf
energie solaire.pdf

gfhfgjhfgjholtaique
gfhfgjhfgjholtaiquegfhfgjhfgjholtaique
gfhfgjhfgjholtaique

Marie-Christine Artru : Me 26/01/11 - La lumiere solaire, source d'energie
Marie-Christine Artru : Me 26/01/11 - La lumiere solaire, source d'energieMarie-Christine Artru : Me 26/01/11 - La lumiere solaire, source d'energie
Marie-Christine Artru : Me 26/01/11 - La lumiere solaire, source d'energie

Cours_ Physique de la mesure Télédétection optique , Partie 2
Cours_  Physique de la mesure Télédétection optique , Partie 2Cours_  Physique de la mesure Télédétection optique , Partie 2
Cours_ Physique de la mesure Télédétection optique , Partie 2

Introduction à l'énergie solaire capteurs thermiques
Introduction à l'énergie solaire   capteurs thermiquesIntroduction à l'énergie solaire   capteurs thermiques
Introduction à l'énergie solaire capteurs thermiques

Cours Physique de la mesure Télédétection optique, Partie 1
Cours Physique de la mesure Télédétection optique, Partie 1Cours Physique de la mesure Télédétection optique, Partie 1
Cours Physique de la mesure Télédétection optique, Partie 1

Synthèse énergie solaire
Synthèse énergie solaireSynthèse énergie solaire
Synthèse énergie solaire

Rapport de projet ENERGIE SOLAIRE
Rapport de projet ENERGIE SOLAIRERapport de projet ENERGIE SOLAIRE
Rapport de projet ENERGIE SOLAIRE

Physique de la mesure en télédétection optique, Partie 1 : photométrie et rad...
Physique de la mesure en télédétection optique, Partie 1 : photométrie et rad...Physique de la mesure en télédétection optique, Partie 1 : photométrie et rad...
Physique de la mesure en télédétection optique, Partie 1 : photométrie et rad...

Noor final KKRKRKKRKRKKRKKRKKRKRKRKKRKRKKR
Noor final KKRKRKKRKRKKRKKRKKRKRKRKKRKRKKRNoor final KKRKRKKRKRKKRKKRKKRKRKRKKRKRKKR
Noor final KKRKRKKRKRKKRKKRKKRKRKRKKRKRKKR

Contrôle non destructif par Radiographie
Contrôle non destructif par RadiographieContrôle non destructif par Radiographie
Contrôle non destructif par Radiographie

cours géophysique Master des 1 STRM..pdf
cours géophysique Master des 1 STRM..pdfcours géophysique Master des 1 STRM..pdf
cours géophysique Master des 1 STRM..pdf

Physique partie 1
Physique   partie 1Physique   partie 1
Physique partie 1

cour2023.pptkjhkjhkjhuhihohhoijooooooooo
cour2023.pptkjhkjhkjhuhihohhoijooooooooocour2023.pptkjhkjhkjhuhihohhoijooooooooo
cour2023.pptkjhkjhkjhuhihohhoijooooooooo

microscope à balayage Electronique
microscope à balayage Electronique microscope à balayage Electronique
microscope à balayage Electronique

Ma memoire
Ma memoire Ma memoire
Ma memoire

Introduction au rayons x
Introduction au rayons xIntroduction au rayons x
Introduction au rayons x

Presentation_PV_et_energie_Solaire-BON_COURS.ppt
Presentation_PV_et_energie_Solaire-BON_COURS.pptPresentation_PV_et_energie_Solaire-BON_COURS.ppt
Presentation_PV_et_energie_Solaire-BON_COURS.ppt

Les formes exploitables des énergies renouvelables
Les formes exploitables des énergies renouvelablesLes formes exploitables des énergies renouvelables
Les formes exploitables des énergies renouvelables

Photovoltaic solar panels
Photovoltaic solar panelsPhotovoltaic solar panels
Photovoltaic solar panels


Dernier

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
manalishivani8

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf
Institut de l'Elevage - Idele

Présentation Mémoire Cybersecurity .pptx
Présentation Mémoire Cybersecurity .pptxPrésentation Mémoire Cybersecurity .pptx
Présentation Mémoire Cybersecurity .pptx
KODJO10

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf
afigloria194

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf
Institut de l'Elevage - Idele

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf
Institut de l'Elevage - Idele


Dernier (6)

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf

Présentation Mémoire Cybersecurity .pptx
Présentation Mémoire Cybersecurity .pptxPrésentation Mémoire Cybersecurity .pptx
Présentation Mémoire Cybersecurity .pptx

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf


mppt.ppt

  • 1. - L’énergie Solaire - Application au Photovoltaïque A. Benabou 2011-2012
  • 2. 2 PLAN Introduction I. L’énergie solaire II. Le photovoltaïque III. Systèmes photovoltaïques
  • 3. 3 Introduction • Energie solaire photovoltaïque • Historique
  • 4. 4 Energie solaire photovoltaïque • Classée dans les «Energies Renouvelables» – Source illimitée (ou qui se renouvelle), – Non polluant, – Exploitation à dégâts écologiques « minimaux » • Le solaire est une source d’énergie : – Abondante, – La mieux répartie sur terre
  • 5. 5 Rayonnement au sol en kWh/m² par an (source : Gregor Czisch, ISET)
  • 6. 6 • Notions essentielles : – Eclairement ou irradiance : • puissance reçue par unité de surface en W/m2 – Irradiation ou rayonnement : • énergie reçue par unité de surface en Wh/m2 – Puissance et énergie : • 1J = 1W*1s • 1kWh = 1000W*3600s = 3,6MJ Energie solaire photovoltaïque
  • 7. 7 Energie solaire photovoltaïque • Quelques chiffres : – L’énergie libérée par le soleil pendant 1h, et captée au sol (1.1018 kWh / an), suffirait à pourvoir les besoins énergétiques mondiaux pendant un an (chiffres en 2000 : 10 Gtep ou 1,16.1014 kWh) (1 Tep = 11 628 kWh)
  • 8. 8 Energie solaire photovoltaïque • Constante solaire : – 1367 W/m2 (puissance moyenne perçue par le bord externe de l’atmosphère terrestre pour une distance Terre-Soleil de 150 Millions de km) • Irradiance au niveau du sol : – 0 à 1000 W/m2 avec une moyenne de 190 W/m2 sur l’année
  • 9. 9 Définition de la constante solaire R 1367 W/m2
  • 10. 10 • Exploitation de cette énergie : – Utilisation passive (éclairage et chauffage) – Solaire thermique (production d’eau chaude) – Solaire photovoltaïque • Comment convertir cette énergie : – Semi-conducteurs capable de convertir la lumière en énergie électrique (filière à taux de croissance élevé, chute des coûts de production, …) Energie solaire photovoltaïque
  • 11. 11 Bref historique • Effet photovoltaïque découvert en 1839 par A. Becquerel • Phénomène exploité tardivement (au début de l’ère spatiale, années 50) • Les recherches d’après-guerre ont permis d’améliorer leurs performances (1er satellite équipé en 1958) • Crise des années 70 : gouvernements et industriels investissent dans le PV (terrestre en particulier)
  • 12. 12 I. L’énergie solaire • Le rayonnement solaire • Le rayonnement sur terre
  • 13. 13 I-1. Le rayonnement solaire • Energie solaire = quasi-totalité de l’énergie disponible sur terre – lumière, chaleur mais aussi biomasse, vents, courants océaniques, etc … – Énergie produite par fusion thermonucléaire • L’atmosphère capte 1367 W/m2 dont une partie n’arrive pas au sol (absorption et diffusion) • L’irradiance au niveau de la mer à midi dans un ciel clair est de 1000 W/m2
  • 14. 14 I-1. Le rayonnement solaire • Masse d’air (Air Mass) : – Rapport entre l’épaisseur traversée par le rayonnement direct et l’épaisseur traversée à la verticale du lieu. α sin OA OB  A B O Sol Atmosphère a α sin 1 OA OB Mass Air 
  • 15. 15 I-1. Le rayonnement solaire • Quelques points : – Soleil au zénith : AM1 – Soleil à 30° : AM2 – Soleil à 41,8° : AM1,5 – Rayonnement solaire extra-terrestre : AM0 • Qualification standard des modules PV : – Spectre AM1,5 sous un éclairement de 1000W/m² et une température de 25°C (S.T.C. : Standard Test Conditions)
  • 16. 16 I-1. Le rayonnement solaire • Rayonnement global : – Rayonnement direct • Reçu directement par le soleil, sans diffusion – Rayonnement diffus • Lumière diffusée dans l’atmosphère : dépend des conditions météo (air, nuages, poussières, …) – L’albédo • Partie réfléchie sur le sol : dépend de l’environnement (neige, asphalte, …)
  • 17. 17 Composantes du rayonnement solaire Atmosphère Albédo Direct Diffus Global (environ1000 W/m2 par ciel clair) Rayonnement capté par l’atmosphère : 1367 W/m2
  • 18. 18 Effet cosinus Atmosphère Direct normal : 1000 W/m2 Au sol : 700 W/m2 45
  • 19. 19 I-1. Le rayonnement solaire • L’orientation des panneaux dépendra grandement de l’environnement : – Sur un site à ciel couvert, le rayonnement diffus peut être plus important que le rayonnement direct : une installation horizontale s’avère plus judicieuse !
  • 20. 20 I-1. Le rayonnement solaire • Énergie portés par les photons : avec : h la constante de Planck C la vitesse de la lumière l la longueur d’onde • Distribution de l’énergie d’une courbe AM0 : – ultraviolet UV 0,20 < l < 0,38 mm 6,4 % – visible 0,38 < l < 0,78 mm 48,0 % – infrarouge IR 0,78 < l < 10 mm 45,6 % λ hC E 
  • 21. 21 • Spectre AM1,5 : – Atténuation due à l’atmosphère (41,8° d’élévation) – Référence pour la mesure des cellules photovoltaïques I-1. Le rayonnement solaire
  • 22. 22 I-2. Le rayonnement sur terre • Concevoir un système photovoltaïque nécessite de connaître le rayonnement solaire sur le site considéré : – énergie solaire élevée → moins de panneaux – étude de la part d’énergie diffusée : • 50 % en régions tempérées • 30 à 45 % en régions ensoleillées et montagne • 15 à 20 % dans les pays du sud – autres paramètres : température, saison, humidité, albédo, etc … • Recourt à des statistiques issues de mesures
  • 23. 23 I-2. Le rayonnement sur terre • Grandeurs utiles : – Rayonnement cumulé • Dimensionnement d’un système PV est souvent basé sur des moyennes mensuelles issues de l’intégration du rayonnement solaire global sur une journée (Wh/m2 et par jour) – Rayonnement instantané • Certains cas particuliers nécessitent de connaître le profil instantané du rayonnement : obstacles par exemple
  • 24. 24 I-2. Le rayonnement sur terre • Influence de la latitude (source : Energie Solaire Photovoltaïque - Anne Labouret, Michel Villoz)
  • 25. 25 I-2. Le rayonnement sur terre • L’ensoleillement chute au-delà de 45°N – exemple : entre l’Écosse (55°N) et l’Espagne (40°N) le rayonnement journalier est multiplié par 2 en moyenne et par 4 en décembre ! • Influence des saisons : – exemple : à faibles latitudes (entre 15°S et 15°N) le dimensionnement fait sur une valeur constante de rayonnement – à forte latitude le dimensionnement se fait en fonction de l’ensoleillement le plus faible (si utilisation annuelle)
  • 26. 26 I-2. Le rayonnement sur terre • Influence de l’exposition (source : Energie Solaire Photovoltaïque - Anne Labouret, Michel Villoz)
  • 27. 27 I-2. Le rayonnement sur terre • Paramètres les plus importants : – latitude, saisons et exposition – d’autres facteurs peuvent intervenir (montagne, bord de mer, pollution, etc …) • Altitude, albédo et autres facteurs – Altitude : rayonnement plus élevé – Albédo : neige (0,82) – asphalte (0,1) – herbe (0,2) – béton (0,3) – envir. urbain (0,18) – Nébulosité : baisse avec l’altitude
  • 28. 28 II. Le photovoltaïque • Conversion de la lumière en électricité • Technologies des cellules solaires • Propriétés des cellules solaires
  • 29. 29 II-1. Conversion de la lumière en électricité • Mis en évidence en 1839 par A. Becquerel : – variation de la conductivité d’un matériau sous l’effet de la lumière • Un système photovoltaïque est un convertisseur d’énergie (≠ d’une pile = stockage de l’énergie)
  • 30. 30 II-1. Conversion de la lumière en électricité • 3 phénomènes sont mis en jeu : – Absorption de la lumière dans la matière – Transfert d’énergie photons → charges électriques – Collecte des charges • Nécessité d’un matériau avec les propriétés optiques et électriques adéquates
  • 31. 31 II-1. Conversion de la lumière en électricité • 3 évènements optiques : – Réflexion – Transmission – Absorption • Part absorbée : – souvent convertie en chaleur (rayonnement infrarouge) – dans un matériau PV, une partie sera convertie en énergie électrique Inc. Ab. Trans. Inc. = Ab. + Ref. + Trans.
  • 32. 32 II-1. Conversion de la lumière en électricité • L’énergie restante à la profondeur z dans un matériau suit la loi : • L’énergie absorbée dans un matériau de profondeur d vaut : • Le coefficient d’absorption a dépend : – du matériau – de la longueur d’onde de l’énergie incidente α.z ince E E(z)     α.d inc α.d inc inc abs e - 1 E e E - E E    
  • 33. 33 II-1. Conversion de la lumière en électricité • Quelques exemples : – Silicium cristallin : • sur une tranche d’épaisseur 100 mm, la totalité de l’énergie incidente est absorbée – Silicium amorphe : • une couche de 1 mm suffit pour capter la totalité du rayonnement Données pour l=0,59mm : 5,4.104 Arséniure de gallium 2,4.104 Silicium amorphe 4,5.103 Silicium cristallin a (cm-1) Matériau 5,4.104 Arséniure de gallium 2,4.104 Silicium amorphe 4,5.103 Silicium cristallin a (cm-1) Matériau
  • 34. 34 II-1. Conversion de la lumière en électricité • Des techniques supplémentaires permettent d’améliorer le processus : – Utilisation d’une couche d’aluminium réfléchissant à l’arrière des couches actives (réduire les pertes par transmission) – Augmenter la diffusion en augmentant la rugosité des couches actives Rayonnement incident Aluminium réfléchissant Silicium rugueux
  • 35. 35 II-1. Conversion de la lumière en électricité • Taux de réflexion : – Silicium brut (n=3,75 pour l=0,6mm) : R=33% !! • EVA (éthylène-vinyle-acétate), verre protecteur et antireflet : exemple du silicium cristallin 2 1 2 1 2 n n n n R            Verre trempé (n=1,5) Couche antireflet (n=2) Cellules cristallines (n=3 à 4) Résine EVA (n=1,5) Revêtement arrière
  • 36. 36 II-1. Conversion de la lumière en électricité • Transfert d’énergie des photons aux charges électriques : utilisation de semi-conducteur : – bande de valence : électrons impliqués dans les liaisons covalentes (cohésion de la matière) – bande de conduction : électrons impliqués dans la conduction – entre les deux : bande interdite (gap optique) qui peut être franchie par un apport d’énergie (thermique, photon, etc …)
  • 37. 37 II-1. Conversion de la lumière en électricité • Processus : Bande de valence Bande de conduction Eg : Bande interdite + - - - + E1 = Eg E2 > Eg Désexcitation spontanée
  • 38. 38 II-1. Conversion de la lumière en électricité • Collecte des charges par jonction P-N : – excès d’électrons : dopés N (Phosphore) – déficit d’électrons : dopé P (Bore) • La mise en contact des deux parties crée un champ électrique, et donc une tension • Si on connecte une charge entre les deux parties, il y a circulation de « charges »
  • 39. 39 II-1. Conversion de la lumière en électricité Source : Sharp Electronics France
  • 40. 40 II-1. Conversion de la lumière en électricité • Rendement maximal théorique
  • 41. 41 II-2. Technologies des cellules solaires Cellules Panneaux Photovoltaïques Silicium Composite Cristallin Amorphe (SiGe, SiC, …) Monocristallin (GaAs) Polycristallin (CdS, CdTe, …) Monocristallin Polycristallin
  • 42. 42 II-2. Technologies des cellules solaires • Grand nombre de technologies : – La majorité est développée en laboratoire – Technologies industrialisées : • Silicium mono et polycrisallin (90% du marché en 2008) • Silicium en couche mince amorphe • Le dopage (ajout d’impuretés) du Silicium améliore sa « photosensibilité » (Découverte en 1954 dans les laboratoires Bell) • découpe de « wafers », traitement de surface, dopage, couche anti-reflet, etc …
  • 43. 43 II-2. Technologies des cellules solaires • Cellules monocristallines en silicium – élaborées à partir d’un même bloc de cristal : long et coûteux (exigeant en énergie !) – apparence : couleur « bleu uniforme » – durée de vie : environ 40 ans – rendement : 12 à 18% (meilleur que les cellules polycristallines)
  • 44. 44 II-2. Technologies des cellules solaires • Cellules polycristallines en silicium – à partir d’un bloc sous forme de cristaux multiples (visibles à l’œil nu) – coût de production plus faible que les cellules monocristallines – peu de déchets et moins d’énergie (2 à 3 fois moins) – durée de vie : environ 30 ans – rendement : 11 à 15% – meilleur rapport performances/prix
  • 45. 45 II-2. Technologies des cellules solaires • Cellules amorphes en silicium – coût de production le plus faible – « feuilles » souples de cellules – grandes surfaces à faible coût – rendement : 6 à 8% • Autres cellules amorphes : – CIS (cuivre-indium-sélenium) ou CdTe (tellure de cadmium) – meilleures à faible lumière et en temp. – rendement : 12%
  • 46. 46 II-2. Technologies des cellules solaires • Cellules cristallines ou amorphes ? – Cristallines : • rendement plus élevé • moyennes et fortes puissances • fragilités du silicium (placé entre 2 plaques de verre) – Amorphes : • moins chères • faibles puissances (nécessite le double en surface pour l’équivalent des cristallines) • infrastructure d’installation moins lourde
  • 47. 47 II-2. Technologies des cellules solaires Matériau Rendement Longévité Caractéristiques Principales utilisations Silicium monocristallin +++ +++ Très performant Aérospatiale, modules pour toits, façades,… Silicium polycristallin ++ +++ Adapté à la production à grande échelle Modules pour toits, façades, générateurs… Amorphe + + Peut fonctionner sous la lumière fluorescente Appareils électroniques (montres, calculatrices…), intégration dans le bâtiment Composite monocrystallin (GaAs) +++ +++ Lourd, fissure facilement Aérospatiale Composite polycristallin (CdS, CdTe, CulnGaSe2, etc.) + + Nécessite peu de matériau mais certains contiennent des substances polluantes Appareils électroniques (montres, calculatrices…), intégration dans le bâtiment Source : Sharp Electronics France
  • 48. 48 II-3. Propriétés des cellules solaires DIODE CELLULE PV
  • 49. 49 II-3. Propriétés des cellules solaires • Cellule PV idéale Icc :courant de court-circuit dû à l’éclairement
  • 50. 50 II-3. Propriétés des cellules solaires • Caractéristique réelle Zone a : générateur de courant ICC proportionnel à l’éclairement Zone b : générateur de tension VC0 Zone c : l’impédance interne du générateur varie rapidement
  • 51. 51 II-3. Propriétés des cellules solaires • Schéma équivalent « réaliste » Rs : résistance qui représente les diverses résistances de contacts et de connexions Rsh : résistance qui caractérise les divers courants de fuite Rs = 0.5 à 2 W.cm2 Rsh = 2.103 à 2.104 W.cm2
  • 52. 52 II-3. Propriétés des cellules solaires • Caractéristiques mesurées • Cellule solaire de 10 cm de côté (Silicium polycristallin) à température constante 25°C en fonction de l’éclairement
  • 53. 53 II-3. Propriétés des cellules solaires • Effet de la température – Icc = constante – Vc0 chute
  • 54. 54 II-3. Propriétés des cellules solaires • Caractéristique P = f(V)
  • 55. 55 II-3. Propriétés des cellules solaires • Assemblage des cellules – ns cellules en série – np cellules en parallèle V nsV Courant Tension Icc Vc0 nsVc0 I npI Courant Tension Icc Vc0 npIcc
  • 56. 56 II-3. Propriétés des cellules solaires • Protection des cellules – en série : ajout d’une diode « by-pass » Dp en parallèle des groupements de cellules (30 à 40 max) – en parallèle : ajout d’une diode de non-retour Dr en série avec les branches en parallèle
  • 57. 57 III. Systèmes photovoltaïques • Constituants d’un système photovoltaïque • Système PV raccordé au réseau • Système PV isolé • MPPT
  • 58. 58 III-1. Constituants d’un système photovoltaïque • Synoptique général Panneaux solaires Onduleur Utilisation Batteries Régulateur
  • 59. 59 III-1. Constituants d’un système photovoltaïque • Le « régulateur » – Coupe la charge de la batterie une fois celle-ci chargée Panneau solaire Interrupteur Batterie Récepteurs Délestage Diode de blocage + - Régulateur shunt Panneau solaire Interrupteur Batterie Récepteurs Délestage Diode de blocage + - Régulateur série
  • 60. 60 III-1. Constituants d’un système photovoltaïque • Il existe des régulateurs plus performants : – régulateur MLI (PWM) • tension constante aux bornes de la batterie – régulateur MPPT • régulation de la tension (ou du courant) pour être au maximum de puissance
  • 61. 61 III-1. Constituants d’un système photovoltaïque • Convertisseurs statiques : – DC/DC : hacheur élévateur ou abaisseur – DC/AC : onduleur Hacheur élévateur Hacheur abaisseur Onduleur
  • 62. 62 III-1. Constituants d’un système photovoltaïque • Les batteries pour le solaire : – Plomb-acide – Cadmium-nickel (rarement utilisées car chères et toxiques) – Nickel-métal-hydrure • Optimisation de la durée de vie (surtout NiMH), protection contre l’oxydation, etc …
  • 63. 63 MPPT • MPPT = Maximum Power Point Tracking
  • 64. 64 MPPT : Exemple d’algorithme
  • 65. 65 III-2. Système PV raccordé au réseau
  • 66. 66 III-2. Système PV raccordé au réseau
  • 67. 67 III-2. Système PV raccordé au réseau • Prix de rachat La plus grande centrale photovoltaïque de France – inaugurée en Décembre 2006 à la réunion
  • 69. 69 III-4. Carte d’ensoleillement de la France Source : ADEME * Valeur de l'énergie du rayonnement solaire reçu sur un plan d'inclinaison égal à la latitude et orienté vers le sud.
  • 70. 70 III-4. Carte d’ensoleillement de la France Energie journalière moyenne reçue sur le territoire français
  • 71. 71 III-4. Carte d’ensoleillement de la France L’énergie reçue annuellement dans la région de Lille est de 3kWh * 365 = 1100 kWh/m2 La consommation moyenne d’électricité d’un ménage (hors chauffage) est de 3500 kWh/an Une surface de capteurs photovoltaïques de 35m2 avec un rendement de 10% suffirait à couvrir ces besoins Exemple de la ville de Lille :
  • 72. 72 Autre application de l’énergie solaire
