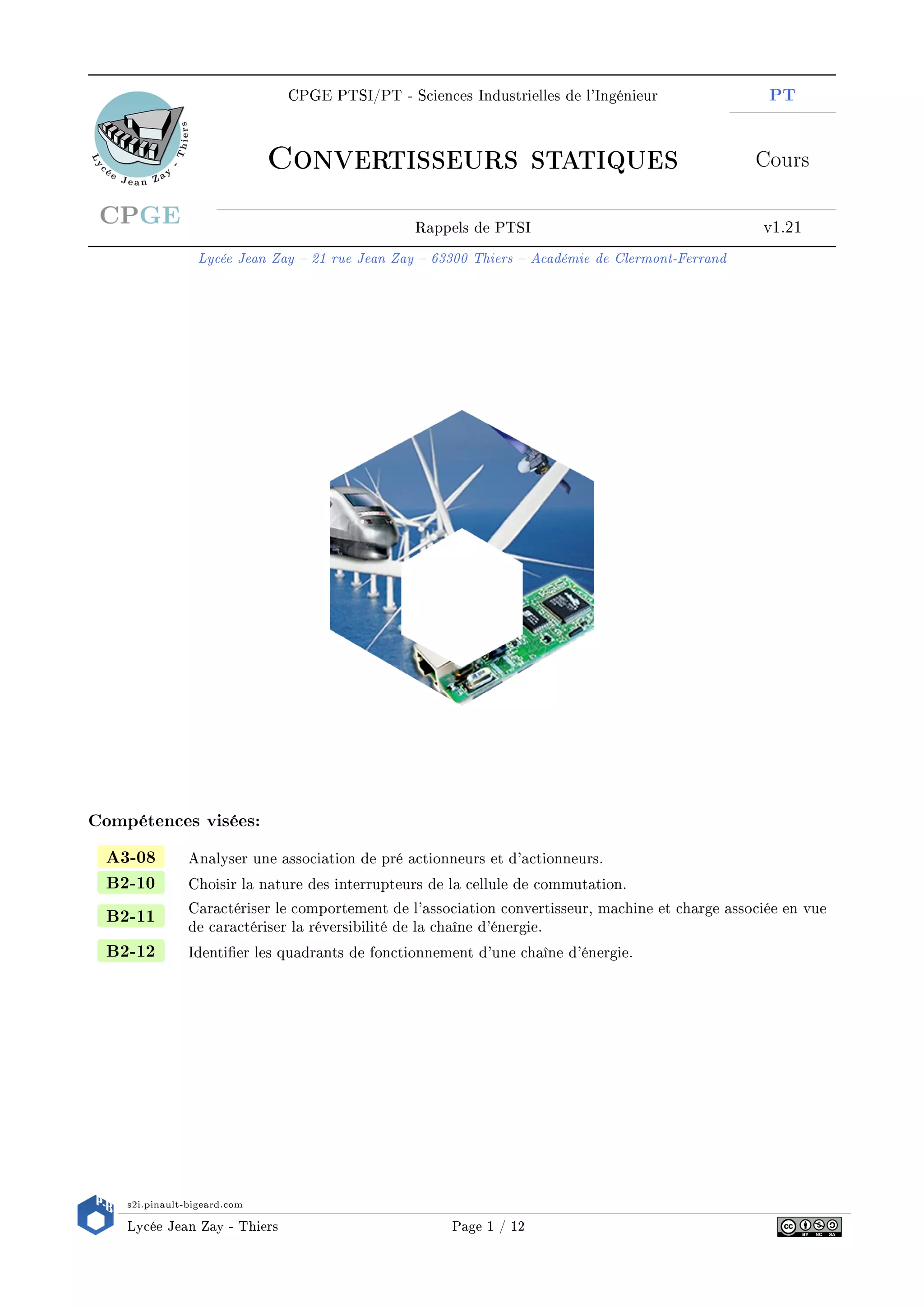

Lycée Jean Zay - Thiers Page 1 / 12
CPGE PTSI/PT - Sciences Industrielles de l'Ingénieur PT
Convertisseurs statiques Cours
Rappels de PTSI v1.21
Lycée Jean Zay  21 rue Jean Zay  63300 Thiers  Académie de Clermont-Ferrand
Compétences visées:
A3-08 Analyser une association de pré actionneurs et d'actionneurs.
B2-10 Choisir la nature des interrupteurs de la cellule de commutation.
B2-11
Caractériser le comportement de l'association convertisseur, machine et charge associée en vue
de caractériser la réversibilité de la chaîne d'énergie.
B2-12 Identier les quadrants de fonctionnement d'une chaîne d'énergie.
s2i.pinault-bigeard.com
Lycée Jean Zay - Thiers Page 2 / 12
CPGE PT - S2I Convertisseurs statiques Cours
Table des matières
1 L'électronique de puissance 3
2 Les composants de l'électronique de puissance 4
2.1 Notions de commutation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
2.2 Interrupteur idéal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.3 La diode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.3.1 Symbole et caractéristiques statiques . . . . . . . . . . . . . . . . . . . . . . . . 5
2.3.2 Fonctionnement en interrupteur . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.4 Le thyristor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.4.1 Symbole et caractéristiques statiques . . . . . . . . . . . . . . . . . . . . . . . . 6
2.4.2 Fonctionnement en interrupteur . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.5 Les transistors de puissance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.5.1 Symbole et caractéristiques statiques . . . . . . . . . . . . . . . . . . . . . . . . 6
2.5.2 Fonctionnement en interrupteur . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.6 Interrupteurs synthétisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
2.7 Choix des interrupteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
3 Les hacheurs 9
4 Les onduleurs 10
4.1 Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.2 Onduleur monophasé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.2.1 Principe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.2.2 Commande MLI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
4.3 Onduleur triphasé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
s2i.pinault-bigeard.com
Lycée Jean Zay - Thiers Page 3 / 12
CPGE PT - S2I Convertisseurs statiques Cours

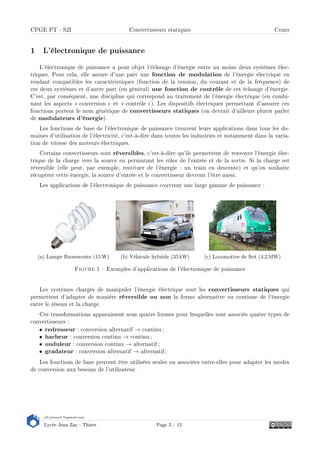

1 L'électronique de puissance
L'électronique de puissance a pour objet l'échange d'énergie entre au moins deux systèmes élec-
triques. Pour cela, elle assure d'une part une fonction de modulation de l'énergie électrique en
rendant compatibles les caractéristiques (fonction de la tension, du courant et de la fréquence) de
ces deux systèmes et d'autre part (en général) une fonction de contrôle de cet échange d'énergie.
C'est, par conséquent, une discipline qui correspond au traitement de l'énergie électrique (en combi-
nant les aspects  conversion  et  contrôle ). Les dispositifs électriques permettant d'assurer ces
fonctions portent le nom générique de convertisseurs statiques (on devrait d'ailleurs plutôt parler
de modulateurs d'énergie).
Les fonctions de base de l'électronique de puissance trouvent leurs applications dans tous les do-
maines d'utilisation de l'électricité, c'est-à-dire dans toutes les industries et notamment dans la varia-
tion de vitesse des moteurs électriques.
Certains convertisseurs sont réversibles, c'est-à-dire qu'ils permettent de renvoyer l'énergie élec-
trique de la charge vers la source en permutant les rôles de l'entrée et de la sortie. Si la charge est
réversible (elle peut, par exemple, restituer de l'énergie : un train en descente) et qu'on souhaite
récupérer cette énergie, la source d'entrée et le convertisseur devront l'être aussi.
Les applications de l'électronique de puissance couvrent une large gamme de puissance :
(a) Lampe uorescente (15 W) (b) Véhicule hybride (35 kW) (c) Locomotive de fret (4,2 MW)
Figure 1  Exemples d'applications de l'électronique de puissance
Les systèmes chargés de manipuler l'énergie électrique sont les convertisseurs statiques qui
permettent d'adapter de manière réversible ou non la forme alternative ou continue de l'énergie
entre le réseau et la charge.
Ces transformations apparaissent sous quatre formes pour lesquelles sont associés quatre types de
convertisseurs :
• redresseur : conversion alternatif → continu ;
• hacheur : conversion continu → continu ;
• onduleur : conversion continu → alternatif ;
• gradateur : conversion alternatif → alternatif ;
Les fonctions de base peuvent être utilisées seules ou associées entre-elles pour adapter les modes
de conversion aux besoins de l'utilisateur.
s2i.pinault-bigeard.com
Lycée Jean Zay - Thiers Page 4 / 12
CPGE PT - S2I Convertisseurs statiques Cours

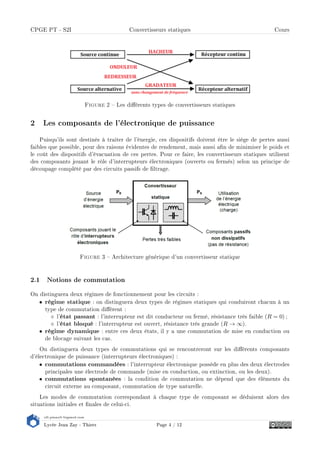

Figure 2  Les diérents types de convertisseurs statiques
2 Les composants de l'électronique de puissance
Puisqu'ils sont destinés à traiter de l'énergie, ces dispositifs doivent être le siège de pertes aussi
faibles que possible, pour des raisons évidentes de rendement, mais aussi an de minimiser le poids et
le coût des dispositifs d'évacuation de ces pertes. Pour ce faire, les convertisseurs statiques utilisent
des composants jouant le rôle d'interrupteurs électroniques (ouverts ou fermés) selon un principe de
découpage complété par des circuits passifs de ltrage.
Figure 3  Architecture générique d'un convertisseur statique
2.1 Notions de commutation
On distinguera deux régimes de fonctionnement pour les circuits :
• régime statique : on distinguera deux types de régimes statiques qui conduiront chacun à un
type de commutation diérent :
l'état passant : l'interrupteur est dit conducteur ou fermé, résistance très faible (R = 0) ;
l'état bloqué : l'interrupteur est ouvert, résistance très grande (R → ∞).
• régime dynamique : entre ces deux états, il y a une commutation de mise en conduction ou
de blocage suivant les cas.
On distinguera deux types de commutations qui se rencontreront sur les diérents composants
d'électronique de puissance (interrupteurs électroniques) :
• commutations commandées : l'interrupteur électronique possède en plus des deux électrodes
principales une électrode de commande (mise en conduction, ou extinction, ou les deux).
• commutations spontanées : la condition de commutation ne dépend que des éléments du
circuit externe au composant, commutation de type naturelle.
Les modes de commutation correspondant à chaque type de composant se déduisent alors des
situations initiales et nales de celui-ci.
s2i.pinault-bigeard.com
Lycée Jean Zay - Thiers Page 5 / 12
CPGE PT - S2I Convertisseurs statiques Cours

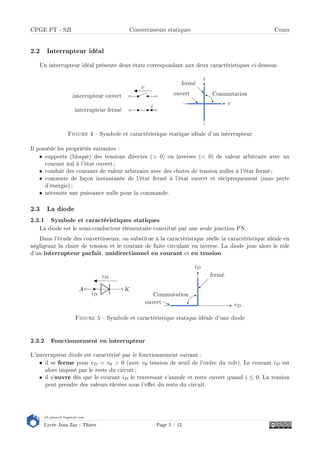

2.2 Interrupteur idéal
Un interrupteur idéal présente deux états correspondant aux deux caractéristiques ci-dessous.
interrupteur ouvert
v
interrupteur fermé
i
v
i
fermé
ouvert Commutation
Figure 4  Symbole et caractéristique statique idéale d'un interrupteur
Il possède les propriétés suivantes :
• supporte (bloque) des tensions directes ( 0) ou inverses ( 0) de valeur arbitraire avec un
courant nul à l'état ouvert ;
• conduit des courants de valeur arbitraire avec des chutes de tension nulles à l'état fermé;
• commute de façon instantanée de l'état fermé à l'état ouvert et réciproquement (sans perte
d'énergie) ;
• nécessite une puissance nulle pour la commande.
2.3 La diode
2.3.1 Symbole et caractéristiques statiques
La diode est le semi-conducteur élémentaire constitué par une seule jonction PN.
Dans l'étude des convertisseurs, on substitue à la caractéristique réelle la caractéristique idéale en
négligeant la chute de tension et le courant de fuite circulant en inverse. La diode joue alors le rôle
d'un interrupteur parfait, unidirectionnel en courant et en tension.
A
iD
K
vD
vD
iD
fermé
ouvert
Commutation
Figure 5  Symbole et caractéristique statique idéale d'une diode
2.3.2 Fonctionnement en interrupteur
L'interrupteur diode est caractérisé par le fonctionnement suivant :
• il se ferme pour vD = v0  0 (avec v0 tension de seuil de l'ordre du volt). Le courant iD est
alors imposé par le reste du circuit ;
• il s'ouvre dès que le courant iD le traversant s'annule et reste ouvert quand i ≤ 0. La tension
peut prendre des valeurs élevées sous l'eet du reste du circuit.
s2i.pinault-bigeard.com
Lycée Jean Zay - Thiers Page 6 / 12
CPGE PT - S2I Convertisseurs statiques Cours

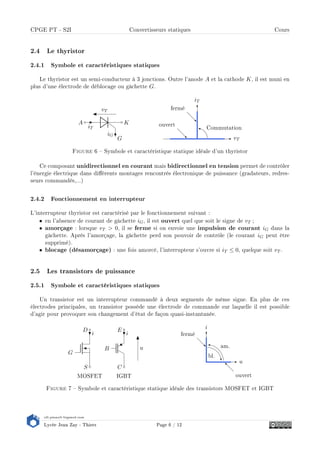

2.4 Le thyristor
2.4.1 Symbole et caractéristiques statiques
Le thyristor est un semi-conducteur à 3 jonctions. Outre l'anode A et la cathode K, il est muni en
plus d'une électrode de déblocage ou gâchette G.
A
iT
K
G
iG
vT
vT
iT
fermé
ouvert Commutation
Figure 6  Symbole et caractéristique statique idéale d'un thyristor
Ce composant unidirectionnel en courant mais bidirectionnel en tension permet de contrôler
l'énergie électrique dans diérents montages rencontrés électronique de puissance (gradateurs, redres-
seurs commandés,...)
2.4.2 Fonctionnement en interrupteur
L'interrupteur thyristor est caractérisé par le fonctionnement suivant :
• en l'absence de courant de gâchette iG, il est ouvert quel que soit le signe de vT ;
• amorçage : lorsque vT  0, il se ferme si on envoie une impulsion de courant iG dans la
gâchette. Après l'amorçage, la gâchette perd son pouvoir de contrôle (le courant iG peut être
supprimé).
• blocage (désamorçage) : une fois amorcé, l'interrupteur s'ouvre si iT ≤ 0, quelque soit vT .
2.5 Les transistors de puissance
2.5.1 Symbole et caractéristiques statiques
Un transistor est un interrupteur commandé à deux segments de même signe. En plus de ces
électrodes principales, un transistor possède une électrode de commande sur laquelle il est possible
d'agir pour provoquer son changement d'état de façon quasi-instantanée.
B
C
i
E
IGBT
u
G
S
i
D
MOSFET
u
i
fermé
ouvert
bl.
am.
Figure 7  Symbole et caractéristique statique idéale des transistors MOSFET et IGBT
s2i.pinault-bigeard.com
Lycée Jean Zay - Thiers Page 7 / 12
CPGE PT - S2I Convertisseurs statiques Cours

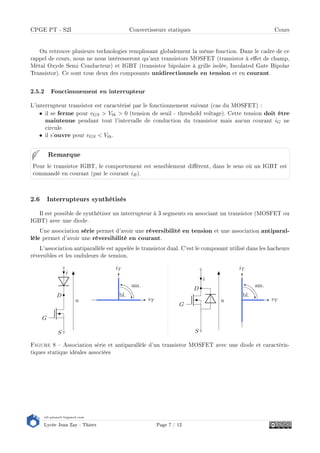

On retrouve plusieurs technologies remplissant globalement la même fonction. Dans le cadre de ce
rappel de cours, nous ne nous intéresseront qu'aux transistors MOSFET (transistor à eet de champ,
Métal Oxyde Semi Conducteur) et IGBT (transistor bipolaire à grille isolée, Insulated Gate Bipolar
Transistor). Ce sont tous deux des composants unidirectionnels en tension et en courant.
2.5.2 Fonctionnement en interrupteur
L'interrupteur transistor est caractérisé par le fonctionnement suivant (cas du MOSFET) :
• il se ferme pour vGS  Vth  0 (tension de seuil - threshold voltage). Cette tension doit être
maintenue pendant tout l'intervalle de conduction du transistor mais aucun courant iG ne
circule.
• il s'ouvre pour vGS  Vth.
Pour le transistor IGBT, le comportement est sensiblement diérent, dans le sens où un IGBT est
commandé en courant (par le courant iB).
Remarque
2.6 Interrupteurs synthétisés
Il est possible de synthétiser un interrupteur à 3 segments en associant un transistor (MOSFET ou
IGBT) avec une diode.
Une association série permet d'avoir une réversibilité en tension et une association antiparal-
lèle permet d'avoir une réversibilité en courant.
L'association antiparallèle est appelée le transistor dual. C'est le composant utilisé dans les hacheurs
réversibles et les onduleurs de tension.
G
S
D
i
u vT
iT
bl.
am.
G
S
D
i
u vT
iT
bl.
am.
Figure 8  Association série et antiparallèle d'un transistor MOSFET avec une diode et caractéris-
tiques statique idéales associées
s2i.pinault-bigeard.com
Lycée Jean Zay - Thiers Page 8 / 12
CPGE PT - S2I Convertisseurs statiques Cours

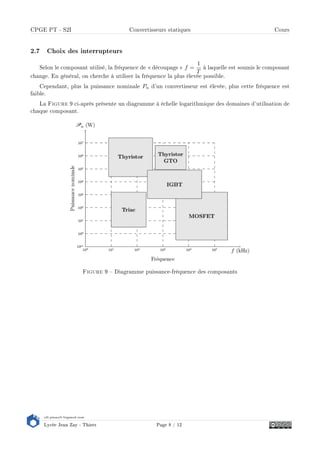

2.7 Choix des interrupteurs
Selon le composant utilisé, la fréquence de  découpage  f =
1
T
à laquelle est soumis le composant
change. En général, on cherche à utiliser la fréquence la plus élevée possible.
Cependant, plus la puissance nominale Pn d'un convertisseur est élevée, plus cette fréquence est
faible.
La Figure 9 ci-après présente un diagramme à échelle logarithmique des domaines d'utilisation de
chaque composant.
Figure 9  Diagramme puissance-fréquence des composants
s2i.pinault-bigeard.com
Lycée Jean Zay - Thiers Page 9 / 12
CPGE PT - S2I Convertisseurs statiques Cours

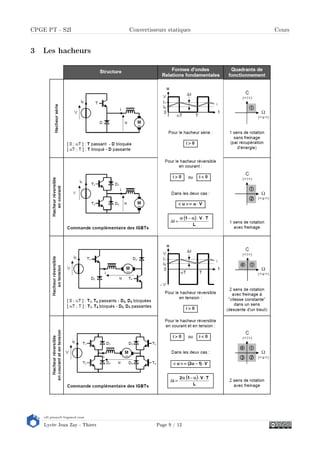

3 Les hacheurs
s2i.pinault-bigeard.com
Lycée Jean Zay - Thiers Page 10 / 12
CPGE PT - S2I Convertisseurs statiques Cours

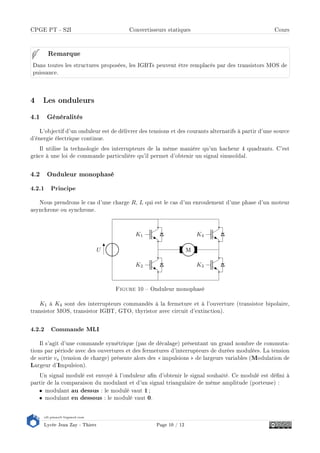

Dans toutes les structures proposées, les IGBTs peuvent être remplacés par des transistors MOS de
puissance.
Remarque
4 Les onduleurs
4.1 Généralités
L'objectif d'un onduleur est de délivrer des tensions et des courants alternatifs à partir d'une source
d'énergie électrique continue.
Il utilise la technologie des interrupteurs de la même manière qu'un hacheur 4 quadrants. C'est
grâce à une loi de commande particulière qu'il permet d'obtenir un signal sinusoïdal.
4.2 Onduleur monophasé
4.2.1 Principe
Nous prendrons le cas d'une charge R, L qui est le cas d'un enroulement d'une phase d'un moteur
asynchrone ou synchrone.
U
K1
K2 K3
K4
MM
Figure 10  Onduleur monophasé
K1 à K4 sont des interrupteurs commandés à la fermeture et à l'ouverture (transistor bipolaire,
transistor MOS, transistor IGBT, GTO, thyristor avec circuit d'extinction).
4.2.2 Commande MLI
Il s'agit d'une commande symétrique (pas de décalage) présentant un grand nombre de commuta-
tions par période avec des ouvertures et des fermetures d'interrupteurs de durées modulées. La tension
de sortie vs (tension de charge) présente alors des  impulsions  de largeurs variables (Modulation de
Largeur d'Impulsion).
Un signal modulé est envoyé à l'onduleur an d'obtenir le signal souhaité. Ce modulé est déni à
partir de la comparaison du modulant et d'un signal triangulaire de même amplitude (porteuse) :
• modulant au dessus : le modulé vaut 1 ;
• modulant en dessous : le modulé vaut 0.

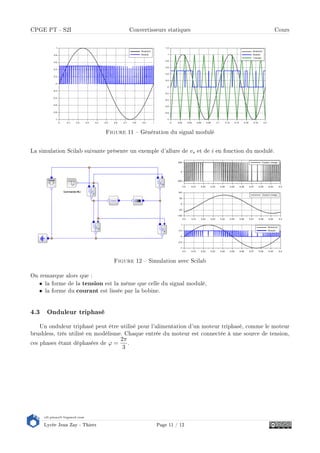

s2i.pinault-bigeard.com
Lycée Jean Zay - Thiers Page 11 / 12
CPGE PT - S2I Convertisseurs statiques Cours
Figure 11  Génération du signal modulé
La simulation Scilab suivante présente un exemple d'allure de vs et de i en fonction du modulé.
Figure 12  Simulation avec Scilab
On remarque alors que :
• la forme de la tension est la même que celle du signal modulé,
• la forme du courant est lissée par la bobine.
4.3 Onduleur triphasé
Un onduleur triphasé peut être utilisé pour l'alimentation d'un moteur triphasé, comme le moteur
brushless, très utilisé en modélisme. Chaque entrée du moteur est connectée à une source de tension,
ces phases étant déphasées de ϕ =
2π
3
.

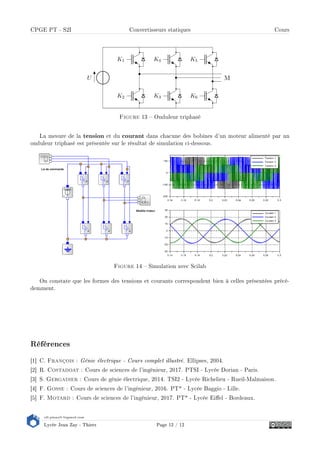

s2i.pinault-bigeard.com
Lycée Jean Zay - Thiers Page 12 / 12
CPGE PT - S2I Convertisseurs statiques Cours
U
K1
K2 K3
K4 K5
K6
M
Figure 13  Onduleur triphasé
La mesure de la tension et du courant dans chacune des bobines d'un moteur alimenté par un
onduleur triphasé est présentée sur le résultat de simulation ci-dessous.
Figure 14  Simulation avec Scilab
On constate que les formes des tensions et courants correspondent bien à celles présentées précé-
demment.
Références
[1] C. François : Génie électrique - Cours complet illustré. Ellipses, 2004.
[2] R. Costadoat : Cours de sciences de l'ingénieur, 2017. PTSI - Lycée Dorian - Paris.
[3] S. Gergadier : Cours de génie électrique, 2014. TSI2 - Lycée Richelieu - Rueil-Malmaison.
[4] F. Gosse : Cours de sciences de l'ingénieur, 2016. PT* - Lycée Baggio - Lille.
[5] F. Motard : Cours de sciences de l'ingénieur, 2017. PT* - Lycée Eiel - Bordeaux.

Contenu connexe

Tendances

Formulaire
Formulaire Formulaire
Formulaire toumed

Disjoncteur différentiel
Disjoncteur différentielDisjoncteur différentiel
Disjoncteur différentiel
medjam76

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf
YoussefOumhella

Td triphasé
Td triphaséTd triphasé
Td triphasé
Smee Kaem Chann

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com
morin moli

Le fonctionnement d'un transformateur
Le fonctionnement d'un transformateurLe fonctionnement d'un transformateur
Le fonctionnement d'un transformateur
RTE

Chapitre II : Transformateurs
Chapitre II : TransformateursChapitre II : Transformateurs
Chapitre II : Transformateurs
Mohamed Khalfaoui

Exercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechniqueExercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechnique
mohatiareti

Electricité : sécurité électrique (CM1)
Electricité : sécurité électrique (CM1)Electricité : sécurité électrique (CM1)
Electricité : sécurité électrique (CM1)Christophe Palermo

chapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdfchapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdf
mouadbouaicha

Notion de base
Notion de baseNotion de base
Notion de base
Nabil El Oualid

Bases de schéma d'électricité industrielle et d'électrotechnique
Bases de schéma d'électricité industrielle et d'électrotechnique Bases de schéma d'électricité industrielle et d'électrotechnique
Bases de schéma d'électricité industrielle et d'électrotechnique
morin moli

electrotechnique-exercices-05-1.pdf
electrotechnique-exercices-05-1.pdfelectrotechnique-exercices-05-1.pdf
electrotechnique-exercices-05-1.pdf
IMADABOUDRAR1

Variateur de vitesse electronique de puissance
Variateur de vitesse   electronique de puissanceVariateur de vitesse   electronique de puissance
Variateur de vitesse electronique de puissanceBoubakri Mohamed

Formulaire d electrotechnique
Formulaire d electrotechniqueFormulaire d electrotechnique
Formulaire d electrotechnique
morin moli

Amplification Bipolaire
Amplification BipolaireAmplification Bipolaire
Amplification Bipolaireinali123

Ch2 systeme triphase equilibre
Ch2 systeme triphase equilibreCh2 systeme triphase equilibre
Ch2 systeme triphase equilibre
OUAJJI Hassan

Onduleurs
OnduleursOnduleurs
Onduleurs
Chalawane Haitam


Tendances (20)

Formulaire
Formulaire Formulaire
Formulaire

Disjoncteur différentiel
Disjoncteur différentielDisjoncteur différentiel
Disjoncteur différentiel

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf

Td triphasé
Td triphaséTd triphasé
Td triphasé

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com

Le fonctionnement d'un transformateur
Le fonctionnement d'un transformateurLe fonctionnement d'un transformateur
Le fonctionnement d'un transformateur

Chapitre II : Transformateurs
Chapitre II : TransformateursChapitre II : Transformateurs
Chapitre II : Transformateurs

Onduleurs
OnduleursOnduleurs
Onduleurs

Exercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechniqueExercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechnique

Electricité : sécurité électrique (CM1)
Electricité : sécurité électrique (CM1)Electricité : sécurité électrique (CM1)
Electricité : sécurité électrique (CM1)

chapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdfchapitre_1_transistor_a_effet_de_champ.pdf
chapitre_1_transistor_a_effet_de_champ.pdf

Notion de base
Notion de baseNotion de base
Notion de base

Bases de schéma d'électricité industrielle et d'électrotechnique
Bases de schéma d'électricité industrielle et d'électrotechnique Bases de schéma d'électricité industrielle et d'électrotechnique
Bases de schéma d'électricité industrielle et d'électrotechnique

electrotechnique-exercices-05-1.pdf
electrotechnique-exercices-05-1.pdfelectrotechnique-exercices-05-1.pdf
electrotechnique-exercices-05-1.pdf

Variateur de vitesse electronique de puissance
Variateur de vitesse   electronique de puissanceVariateur de vitesse   electronique de puissance
Variateur de vitesse electronique de puissance

Les transformateurs
Les transformateursLes transformateurs
Les transformateurs

Formulaire d electrotechnique
Formulaire d electrotechniqueFormulaire d electrotechnique
Formulaire d electrotechnique

Amplification Bipolaire
Amplification BipolaireAmplification Bipolaire
Amplification Bipolaire

Ch2 systeme triphase equilibre
Ch2 systeme triphase equilibreCh2 systeme triphase equilibre
Ch2 systeme triphase equilibre

Onduleurs
OnduleursOnduleurs
Onduleurs


Similaire à [C stat][co]convertisseurs statiques

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriques
morin moli

fonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCETfonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCET
morin moli

Les machines électriques industrielles générales
Les machines électriques industrielles généralesLes machines électriques industrielles générales
Les machines électriques industrielles générales
imad513771

M207 Commande électronique des machines Mantaly.pptx
M207 Commande électronique des machines Mantaly.pptxM207 Commande électronique des machines Mantaly.pptx
M207 Commande électronique des machines Mantaly.pptx
saaid6

structure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissancestructure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissance
morin moli

Poly ep
Poly epPoly ep
Poly ep
mammarkh

Matlab simulink partie 2
Matlab simulink partie 2Matlab simulink partie 2
Matlab simulink partie 2
babaoui mohamed

Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...
Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...
Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...
mohamedmetabet4444

Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...
Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...
Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...
mohamedmetabet4444

Extrait du rapport pfa
Extrait du rapport pfaExtrait du rapport pfa
Extrait du rapport pfa
OUSSA Mohamed

Analyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptxAnalyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptx
NagiBrahim

Asg 5 departs_moteur
Asg 5 departs_moteurAsg 5 departs_moteur
Asg 5 departs_moteurAyoub Halimi

electronique puissance pour la genie informatique234.ppt
electronique puissance  pour la genie informatique234.pptelectronique puissance  pour la genie informatique234.ppt
electronique puissance pour la genie informatique234.ppt
Elisée Ndjabu

ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptx
APLOGAN

[C elm][co]conversion electromecanique
[C elm][co]conversion electromecanique[C elm][co]conversion electromecanique
[C elm][co]conversion electromecanique
hassendvd

Intro electr puissance
Intro electr puissanceIntro electr puissance
Intro electr puissance
Naoufel Khaldi

5225349.pdf
5225349.pdf5225349.pdf
5225349.pdf
Saber Abdel

Presentation-Suiveur-Solaire.pdf projets
Presentation-Suiveur-Solaire.pdf projetsPresentation-Suiveur-Solaire.pdf projets
Presentation-Suiveur-Solaire.pdf projets
zakiamjd55

Feu de carrefour
Feu de carrefourFeu de carrefour
Feu de carrefour
Maha Achouri

RÉSEAUX HTA À NEUTRE COMPENSÉ Fonctionnement et ... (1).pdf
RÉSEAUX HTA À NEUTRE COMPENSÉ Fonctionnement et ... (1).pdfRÉSEAUX HTA À NEUTRE COMPENSÉ Fonctionnement et ... (1).pdf
RÉSEAUX HTA À NEUTRE COMPENSÉ Fonctionnement et ... (1).pdf
HichemZouaoui2


Similaire à [C stat][co]convertisseurs statiques (20)

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriques

fonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCETfonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCET

Les machines électriques industrielles générales
Les machines électriques industrielles généralesLes machines électriques industrielles générales
Les machines électriques industrielles générales

M207 Commande électronique des machines Mantaly.pptx
M207 Commande électronique des machines Mantaly.pptxM207 Commande électronique des machines Mantaly.pptx
M207 Commande électronique des machines Mantaly.pptx

structure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissancestructure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissance

Poly ep
Poly epPoly ep
Poly ep

Matlab simulink partie 2
Matlab simulink partie 2Matlab simulink partie 2
Matlab simulink partie 2

Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...
Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...
Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...

Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...
Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...
Analyse d’un systéme de pompage d’eau alimenté par un générateur photovoltaiq...

Extrait du rapport pfa
Extrait du rapport pfaExtrait du rapport pfa
Extrait du rapport pfa

Analyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptxAnalyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptx

Asg 5 departs_moteur
Asg 5 departs_moteurAsg 5 departs_moteur
Asg 5 departs_moteur

electronique puissance pour la genie informatique234.ppt
electronique puissance  pour la genie informatique234.pptelectronique puissance  pour la genie informatique234.ppt
electronique puissance pour la genie informatique234.ppt

ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptx

[C elm][co]conversion electromecanique
[C elm][co]conversion electromecanique[C elm][co]conversion electromecanique
[C elm][co]conversion electromecanique

Intro electr puissance
Intro electr puissanceIntro electr puissance
Intro electr puissance

5225349.pdf
5225349.pdf5225349.pdf
5225349.pdf

Presentation-Suiveur-Solaire.pdf projets
Presentation-Suiveur-Solaire.pdf projetsPresentation-Suiveur-Solaire.pdf projets
Presentation-Suiveur-Solaire.pdf projets

Feu de carrefour
Feu de carrefourFeu de carrefour
Feu de carrefour

RÉSEAUX HTA À NEUTRE COMPENSÉ Fonctionnement et ... (1).pdf
RÉSEAUX HTA À NEUTRE COMPENSÉ Fonctionnement et ... (1).pdfRÉSEAUX HTA À NEUTRE COMPENSÉ Fonctionnement et ... (1).pdf
RÉSEAUX HTA À NEUTRE COMPENSÉ Fonctionnement et ... (1).pdf


Dernier

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
ayoub_anbara96

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf
Henri Gomez

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024
idelewebmestre

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique
ALIIAE

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Daniel Bedard

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
iheberry

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf
idelewebmestre


Dernier (7)

PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...
PFE MASTER en Développement d’une Application E-commerce avec la Technologie ...

SRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdfSRE - Mythes et Réalités - Voxxed 2024.pdf
SRE - Mythes et Réalités - Voxxed 2024.pdf

Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024Note Agro-climatique et prairies n°4 - Juin 2024
Note Agro-climatique et prairies n°4 - Juin 2024

S210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermiqueS210-S-27.04-chaudiere-à-vapeur bilan thermique
S210-S-27.04-chaudiere-à-vapeur bilan thermique

Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...
Alternative au 3eme lien et complement au Tramway de la ville de Quebec Rev 1...

PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdfPFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf
PFE ABDOUS BERRI 2024, RAPPORT COMPLET RETA FINAL.pdf

Rénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdfRénovation des prairies sans labour est-ce possible en bio.pdf
Rénovation des prairies sans labour est-ce possible en bio.pdf


[C stat][co]convertisseurs statiques

  • 1. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 1 / 12 CPGE PTSI/PT - Sciences Industrielles de l'Ingénieur PT Convertisseurs statiques Cours Rappels de PTSI v1.21 Lycée Jean Zay 21 rue Jean Zay 63300 Thiers Académie de Clermont-Ferrand Compétences visées: A3-08 Analyser une association de pré actionneurs et d'actionneurs. B2-10 Choisir la nature des interrupteurs de la cellule de commutation. B2-11 Caractériser le comportement de l'association convertisseur, machine et charge associée en vue de caractériser la réversibilité de la chaîne d'énergie. B2-12 Identier les quadrants de fonctionnement d'une chaîne d'énergie.
  • 2. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 2 / 12 CPGE PT - S2I Convertisseurs statiques Cours Table des matières 1 L'électronique de puissance 3 2 Les composants de l'électronique de puissance 4 2.1 Notions de commutation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 2.2 Interrupteur idéal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 2.3 La diode . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 2.3.1 Symbole et caractéristiques statiques . . . . . . . . . . . . . . . . . . . . . . . . 5 2.3.2 Fonctionnement en interrupteur . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 2.4 Le thyristor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 2.4.1 Symbole et caractéristiques statiques . . . . . . . . . . . . . . . . . . . . . . . . 6 2.4.2 Fonctionnement en interrupteur . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 2.5 Les transistors de puissance . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6 2.5.1 Symbole et caractéristiques statiques . . . . . . . . . . . . . . . . . . . . . . . . 6 2.5.2 Fonctionnement en interrupteur . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 2.6 Interrupteurs synthétisés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7 2.7 Choix des interrupteurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 3 Les hacheurs 9 4 Les onduleurs 10 4.1 Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 4.2 Onduleur monophasé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 4.2.1 Principe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 4.2.2 Commande MLI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 4.3 Onduleur triphasé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
  • 3. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 3 / 12 CPGE PT - S2I Convertisseurs statiques Cours 1 L'électronique de puissance L'électronique de puissance a pour objet l'échange d'énergie entre au moins deux systèmes élec- triques. Pour cela, elle assure d'une part une fonction de modulation de l'énergie électrique en rendant compatibles les caractéristiques (fonction de la tension, du courant et de la fréquence) de ces deux systèmes et d'autre part (en général) une fonction de contrôle de cet échange d'énergie. C'est, par conséquent, une discipline qui correspond au traitement de l'énergie électrique (en combi- nant les aspects conversion et contrôle ). Les dispositifs électriques permettant d'assurer ces fonctions portent le nom générique de convertisseurs statiques (on devrait d'ailleurs plutôt parler de modulateurs d'énergie). Les fonctions de base de l'électronique de puissance trouvent leurs applications dans tous les do- maines d'utilisation de l'électricité, c'est-à-dire dans toutes les industries et notamment dans la varia- tion de vitesse des moteurs électriques. Certains convertisseurs sont réversibles, c'est-à-dire qu'ils permettent de renvoyer l'énergie élec- trique de la charge vers la source en permutant les rôles de l'entrée et de la sortie. Si la charge est réversible (elle peut, par exemple, restituer de l'énergie : un train en descente) et qu'on souhaite récupérer cette énergie, la source d'entrée et le convertisseur devront l'être aussi. Les applications de l'électronique de puissance couvrent une large gamme de puissance : (a) Lampe uorescente (15 W) (b) Véhicule hybride (35 kW) (c) Locomotive de fret (4,2 MW) Figure 1 Exemples d'applications de l'électronique de puissance Les systèmes chargés de manipuler l'énergie électrique sont les convertisseurs statiques qui permettent d'adapter de manière réversible ou non la forme alternative ou continue de l'énergie entre le réseau et la charge. Ces transformations apparaissent sous quatre formes pour lesquelles sont associés quatre types de convertisseurs : • redresseur : conversion alternatif → continu ; • hacheur : conversion continu → continu ; • onduleur : conversion continu → alternatif ; • gradateur : conversion alternatif → alternatif ; Les fonctions de base peuvent être utilisées seules ou associées entre-elles pour adapter les modes de conversion aux besoins de l'utilisateur.
  • 4. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 4 / 12 CPGE PT - S2I Convertisseurs statiques Cours Figure 2 Les diérents types de convertisseurs statiques 2 Les composants de l'électronique de puissance Puisqu'ils sont destinés à traiter de l'énergie, ces dispositifs doivent être le siège de pertes aussi faibles que possible, pour des raisons évidentes de rendement, mais aussi an de minimiser le poids et le coût des dispositifs d'évacuation de ces pertes. Pour ce faire, les convertisseurs statiques utilisent des composants jouant le rôle d'interrupteurs électroniques (ouverts ou fermés) selon un principe de découpage complété par des circuits passifs de ltrage. Figure 3 Architecture générique d'un convertisseur statique 2.1 Notions de commutation On distinguera deux régimes de fonctionnement pour les circuits : • régime statique : on distinguera deux types de régimes statiques qui conduiront chacun à un type de commutation diérent : l'état passant : l'interrupteur est dit conducteur ou fermé, résistance très faible (R = 0) ; l'état bloqué : l'interrupteur est ouvert, résistance très grande (R → ∞). • régime dynamique : entre ces deux états, il y a une commutation de mise en conduction ou de blocage suivant les cas. On distinguera deux types de commutations qui se rencontreront sur les diérents composants d'électronique de puissance (interrupteurs électroniques) : • commutations commandées : l'interrupteur électronique possède en plus des deux électrodes principales une électrode de commande (mise en conduction, ou extinction, ou les deux). • commutations spontanées : la condition de commutation ne dépend que des éléments du circuit externe au composant, commutation de type naturelle. Les modes de commutation correspondant à chaque type de composant se déduisent alors des situations initiales et nales de celui-ci.
  • 5. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 5 / 12 CPGE PT - S2I Convertisseurs statiques Cours 2.2 Interrupteur idéal Un interrupteur idéal présente deux états correspondant aux deux caractéristiques ci-dessous. interrupteur ouvert v interrupteur fermé i v i fermé ouvert Commutation Figure 4 Symbole et caractéristique statique idéale d'un interrupteur Il possède les propriétés suivantes : • supporte (bloque) des tensions directes ( 0) ou inverses ( 0) de valeur arbitraire avec un courant nul à l'état ouvert ; • conduit des courants de valeur arbitraire avec des chutes de tension nulles à l'état fermé; • commute de façon instantanée de l'état fermé à l'état ouvert et réciproquement (sans perte d'énergie) ; • nécessite une puissance nulle pour la commande. 2.3 La diode 2.3.1 Symbole et caractéristiques statiques La diode est le semi-conducteur élémentaire constitué par une seule jonction PN. Dans l'étude des convertisseurs, on substitue à la caractéristique réelle la caractéristique idéale en négligeant la chute de tension et le courant de fuite circulant en inverse. La diode joue alors le rôle d'un interrupteur parfait, unidirectionnel en courant et en tension. A iD K vD vD iD fermé ouvert Commutation Figure 5 Symbole et caractéristique statique idéale d'une diode 2.3.2 Fonctionnement en interrupteur L'interrupteur diode est caractérisé par le fonctionnement suivant : • il se ferme pour vD = v0 0 (avec v0 tension de seuil de l'ordre du volt). Le courant iD est alors imposé par le reste du circuit ; • il s'ouvre dès que le courant iD le traversant s'annule et reste ouvert quand i ≤ 0. La tension peut prendre des valeurs élevées sous l'eet du reste du circuit.
  • 6. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 6 / 12 CPGE PT - S2I Convertisseurs statiques Cours 2.4 Le thyristor 2.4.1 Symbole et caractéristiques statiques Le thyristor est un semi-conducteur à 3 jonctions. Outre l'anode A et la cathode K, il est muni en plus d'une électrode de déblocage ou gâchette G. A iT K G iG vT vT iT fermé ouvert Commutation Figure 6 Symbole et caractéristique statique idéale d'un thyristor Ce composant unidirectionnel en courant mais bidirectionnel en tension permet de contrôler l'énergie électrique dans diérents montages rencontrés électronique de puissance (gradateurs, redres- seurs commandés,...) 2.4.2 Fonctionnement en interrupteur L'interrupteur thyristor est caractérisé par le fonctionnement suivant : • en l'absence de courant de gâchette iG, il est ouvert quel que soit le signe de vT ; • amorçage : lorsque vT 0, il se ferme si on envoie une impulsion de courant iG dans la gâchette. Après l'amorçage, la gâchette perd son pouvoir de contrôle (le courant iG peut être supprimé). • blocage (désamorçage) : une fois amorcé, l'interrupteur s'ouvre si iT ≤ 0, quelque soit vT . 2.5 Les transistors de puissance 2.5.1 Symbole et caractéristiques statiques Un transistor est un interrupteur commandé à deux segments de même signe. En plus de ces électrodes principales, un transistor possède une électrode de commande sur laquelle il est possible d'agir pour provoquer son changement d'état de façon quasi-instantanée. B C i E IGBT u G S i D MOSFET u i fermé ouvert bl. am. Figure 7 Symbole et caractéristique statique idéale des transistors MOSFET et IGBT
  • 7. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 7 / 12 CPGE PT - S2I Convertisseurs statiques Cours On retrouve plusieurs technologies remplissant globalement la même fonction. Dans le cadre de ce rappel de cours, nous ne nous intéresseront qu'aux transistors MOSFET (transistor à eet de champ, Métal Oxyde Semi Conducteur) et IGBT (transistor bipolaire à grille isolée, Insulated Gate Bipolar Transistor). Ce sont tous deux des composants unidirectionnels en tension et en courant. 2.5.2 Fonctionnement en interrupteur L'interrupteur transistor est caractérisé par le fonctionnement suivant (cas du MOSFET) : • il se ferme pour vGS Vth 0 (tension de seuil - threshold voltage). Cette tension doit être maintenue pendant tout l'intervalle de conduction du transistor mais aucun courant iG ne circule. • il s'ouvre pour vGS Vth. Pour le transistor IGBT, le comportement est sensiblement diérent, dans le sens où un IGBT est commandé en courant (par le courant iB). Remarque 2.6 Interrupteurs synthétisés Il est possible de synthétiser un interrupteur à 3 segments en associant un transistor (MOSFET ou IGBT) avec une diode. Une association série permet d'avoir une réversibilité en tension et une association antiparal- lèle permet d'avoir une réversibilité en courant. L'association antiparallèle est appelée le transistor dual. C'est le composant utilisé dans les hacheurs réversibles et les onduleurs de tension. G S D i u vT iT bl. am. G S D i u vT iT bl. am. Figure 8 Association série et antiparallèle d'un transistor MOSFET avec une diode et caractéris- tiques statique idéales associées
  • 8. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 8 / 12 CPGE PT - S2I Convertisseurs statiques Cours 2.7 Choix des interrupteurs Selon le composant utilisé, la fréquence de découpage f = 1 T à laquelle est soumis le composant change. En général, on cherche à utiliser la fréquence la plus élevée possible. Cependant, plus la puissance nominale Pn d'un convertisseur est élevée, plus cette fréquence est faible. La Figure 9 ci-après présente un diagramme à échelle logarithmique des domaines d'utilisation de chaque composant. Figure 9 Diagramme puissance-fréquence des composants
  • 9. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 9 / 12 CPGE PT - S2I Convertisseurs statiques Cours 3 Les hacheurs
  • 10. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 10 / 12 CPGE PT - S2I Convertisseurs statiques Cours Dans toutes les structures proposées, les IGBTs peuvent être remplacés par des transistors MOS de puissance. Remarque 4 Les onduleurs 4.1 Généralités L'objectif d'un onduleur est de délivrer des tensions et des courants alternatifs à partir d'une source d'énergie électrique continue. Il utilise la technologie des interrupteurs de la même manière qu'un hacheur 4 quadrants. C'est grâce à une loi de commande particulière qu'il permet d'obtenir un signal sinusoïdal. 4.2 Onduleur monophasé 4.2.1 Principe Nous prendrons le cas d'une charge R, L qui est le cas d'un enroulement d'une phase d'un moteur asynchrone ou synchrone. U K1 K2 K3 K4 MM Figure 10 Onduleur monophasé K1 à K4 sont des interrupteurs commandés à la fermeture et à l'ouverture (transistor bipolaire, transistor MOS, transistor IGBT, GTO, thyristor avec circuit d'extinction). 4.2.2 Commande MLI Il s'agit d'une commande symétrique (pas de décalage) présentant un grand nombre de commuta- tions par période avec des ouvertures et des fermetures d'interrupteurs de durées modulées. La tension de sortie vs (tension de charge) présente alors des impulsions de largeurs variables (Modulation de Largeur d'Impulsion). Un signal modulé est envoyé à l'onduleur an d'obtenir le signal souhaité. Ce modulé est déni à partir de la comparaison du modulant et d'un signal triangulaire de même amplitude (porteuse) : • modulant au dessus : le modulé vaut 1 ; • modulant en dessous : le modulé vaut 0.
  • 11. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 11 / 12 CPGE PT - S2I Convertisseurs statiques Cours Figure 11 Génération du signal modulé La simulation Scilab suivante présente un exemple d'allure de vs et de i en fonction du modulé. Figure 12 Simulation avec Scilab On remarque alors que : • la forme de la tension est la même que celle du signal modulé, • la forme du courant est lissée par la bobine. 4.3 Onduleur triphasé Un onduleur triphasé peut être utilisé pour l'alimentation d'un moteur triphasé, comme le moteur brushless, très utilisé en modélisme. Chaque entrée du moteur est connectée à une source de tension, ces phases étant déphasées de ϕ = 2π 3 .
  • 12. s2i.pinault-bigeard.com Lycée Jean Zay - Thiers Page 12 / 12 CPGE PT - S2I Convertisseurs statiques Cours U K1 K2 K3 K4 K5 K6 M Figure 13 Onduleur triphasé La mesure de la tension et du courant dans chacune des bobines d'un moteur alimenté par un onduleur triphasé est présentée sur le résultat de simulation ci-dessous. Figure 14 Simulation avec Scilab On constate que les formes des tensions et courants correspondent bien à celles présentées précé- demment. Références [1] C. François : Génie électrique - Cours complet illustré. Ellipses, 2004. [2] R. Costadoat : Cours de sciences de l'ingénieur, 2017. PTSI - Lycée Dorian - Paris. [3] S. Gergadier : Cours de génie électrique, 2014. TSI2 - Lycée Richelieu - Rueil-Malmaison. [4] F. Gosse : Cours de sciences de l'ingénieur, 2016. PT* - Lycée Baggio - Lille. [5] F. Motard : Cours de sciences de l'ingénieur, 2017. PT* - Lycée Eiel - Bordeaux.
