UNIVERSITÉ HASSAN 1er – SETTAT
Faculté des Sciences et Techniques
LP : Automation Industrielle
Dr. Mourad ZEGRARI
Chapitre
ÉLECTRONIQUE DE PUISSANCE
VARIATION DE VITESSE
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
2

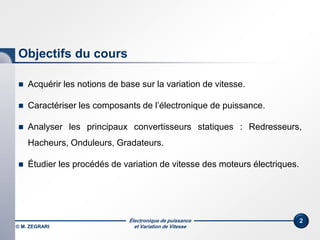

Objectifs du cours
 Acquérir les notions de base sur la variation de vitesse.
 Caractériser les composants de l’électronique de puissance.
 Analyser les principaux convertisseurs statiques : Redresseurs,
Hacheurs, Onduleurs, Gradateurs.
 Étudier les procédés de variation de vitesse des moteurs électriques.
Dr. Mourad ZEGRARI
1

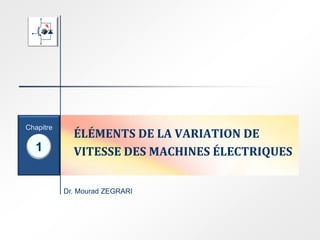

Chapitre
ÉLÉMENTS DE LA VARIATION DE
VITESSE DES MACHINES ÉLECTRIQUES
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
4

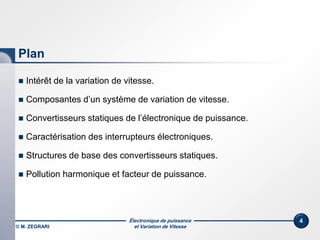

Plan
 Intérêt de la variation de vitesse.
 Composantes d’un système de variation de vitesse.
 Convertisseurs statiques de l’électronique de puissance.
 Caractérisation des interrupteurs électroniques.
 Structures de base des convertisseurs statiques.
 Pollution harmonique et facteur de puissance.
Électronique de puissance
et Variation de Vitesse

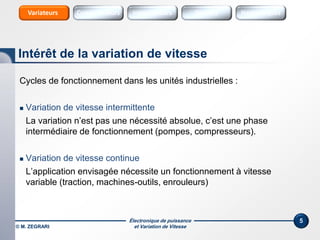

Cycles de fonctionnement dans les unités industrielles :
 Variation de vitesse intermittente
La variation n’est pas une nécessité absolue, c’est une phase
intermédiaire de fonctionnement (pompes, compresseurs).
 Variation de vitesse continue
L’application envisagée nécessite un fonctionnement à vitesse
variable (traction, machines-outils, enrouleurs)
5
Intérêt de la variation de vitesse
© M. ZEGRARI
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
Électronique de puissance
et Variation de Vitesse
 Entraînement à vitesse constante
Couple résistant de la pompe Tr et puissance Pm constantes.
Réduction de débit de 20% :
Baisse du rendement :
6
unun P8.0PD8.0D 
an
un
n
a
u
P
P
P
P

Optimisation de l’énergie
© M. ZEGRARI
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
Électronique de puissance
et Variation de Vitesse

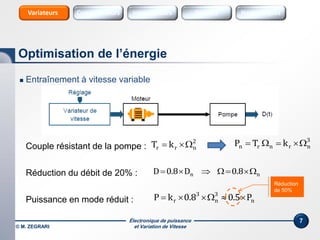

 Entraînement à vitesse variable
Couple résistant de la pompe :
Réduction du débit de 20% :
Puissance en mode réduit :
7
nn 8.0D8.0D 
2
nrr kT 
3
nrnrn kTP 
n
3
n
3
r P5.08.0kP 
Réduction
de 50%
Optimisation de l’énergie
© M. ZEGRARI
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
Électronique de puissance
et Variation de Vitesse

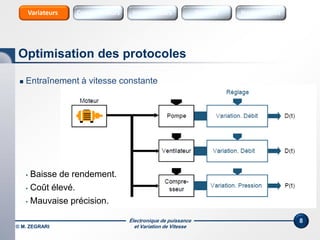

8
 Entraînement à vitesse constante
• Baisse de rendement.
• Coût élevé.
• Mauvaise précision.
Optimisation des protocoles
© M. ZEGRARI
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
Électronique de puissance
et Variation de Vitesse

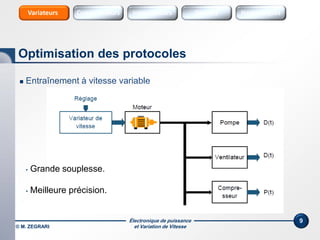

9
nn 8.0D8.0D 
2
nrr kT 
 Entraînement à vitesse variable
• Grande souplesse.
• Meilleure précision.
Optimisation des protocoles
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
10

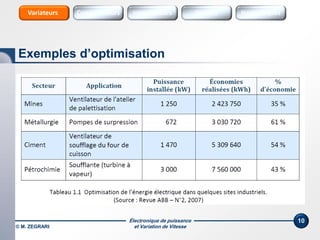

Exemples d’optimisation
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
11

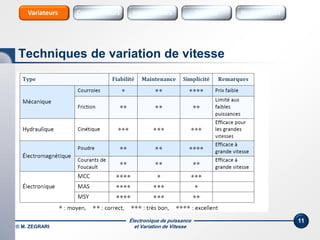

Techniques de variation de vitesse
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
12

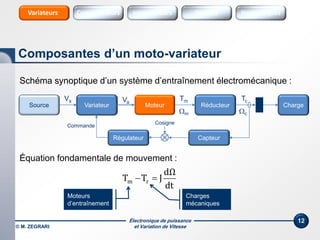

Schéma synoptique d’un système d’entraînement électromécanique :
Équation fondamentale de mouvement :
dt
dΩ
JTT rm 
Moteurs
d’entraînement
Charges
mécaniques
Composantes d’un moto-variateur
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
© M. ZEGRARI
Variateur Moteur Réducteur ChargeSource
Commande
Vs Va
Tm Tc
m c
Capteur
Cosigne
Régulateur
Électronique de puissance
et Variation de Vitesse
13

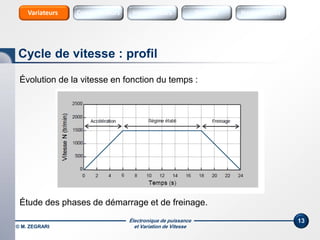

Évolution de la vitesse en fonction du temps :
Étude des phases de démarrage et de freinage.
Cycle de vitesse : profil
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
14
• Couple de démarrage :
• Couple d’accélération :
ard TTT 
a
a
t60
N2
J
dt
d
JT




Cycle de vitesse : Accélération
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
15
• Couple de ralentissement :
• Couple de freinage :
r
rra
t60
N2
J
dt
d
JTT




f
frarrêt
t60
N2
JTTT


Cycle de vitesse : Décélération
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
16
 Accélération et décélération contrôlées.
 Variation de vitesse.
 Régulation de vitesse.
 Inversion du sens de marche.
 Protections intégrées.
 État du moteur (courant, tension, couple, vitesse, température)

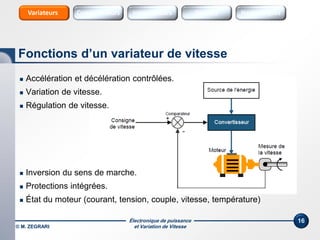

Fonctions d’un variateur de vitesse
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
17

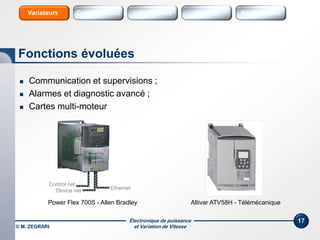

 Communication et supervisions ;
 Alarmes et diagnostic avancé ;
 Cartes multi-moteur
Fonctions évoluées
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
© M. ZEGRARI
Ethernet
Control net
Device net
Power Flex 700S - Allen Bradley Altivar ATV58H - Télémécanique
Électronique de puissance
et Variation de Vitesse
18

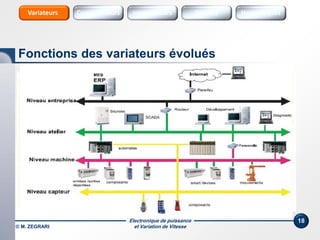

Fonctions des variateurs évolués
Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
© M. ZEGRARI
Système de commutation des pompes
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
19

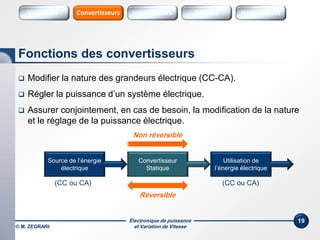

 Modifier la nature des grandeurs électrique (CC-CA).
 Régler la puissance d’un système électrique.
 Assurer conjointement, en cas de besoin, la modification de la nature
et le réglage de la puissance électrique.
Fonctions des convertisseurs
Source de l’énergie
électrique
Convertisseur
Statique
Utilisation de
l’énergie électrique
Non réversible
Réversible
(CC ou CA) (CC ou CA)
Variateurs Sources Sources HarmoniquesInterrupteursConvertisseurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
20

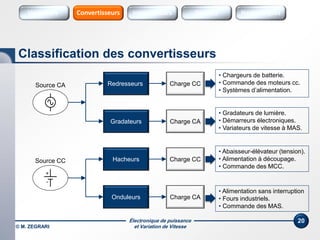

Classification des convertisseurs
Redresseurs
Gradateurs
Hacheurs
Onduleurs
Charge CC
Charge CA
Source CA
Source CC
+
-
Charge CA
Charge CC
• Chargeurs de batterie.
• Commande des moteurs cc.
• Systèmes d’alimentation.
• Gradateurs de lumière.
• Démarreurs électroniques.
• Variateurs de vitesse à MAS.
• Abaisseur-élévateur (tension).
• Alimentation à découpage.
• Commande des MCC.
• Alimentation sans interruption
• Fours industriels.
• Commande des MAS.
Variateurs Sources Sources HarmoniquesInterrupteursConvertisseurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
21

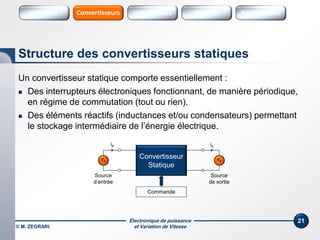

Un convertisseur statique comporte essentiellement :
 Des interrupteurs électroniques fonctionnant, de manière périodique,
en régime de commutation (tout ou rien).
 Des éléments réactifs (inductances et/ou condensateurs) permettant
le stockage intermédiaire de l’énergie électrique.
Convertisseur
Statique
Source
d’entrée
ie
Commande
Structure des convertisseurs statiques
is
Source
de sortie
ve vs
Variateurs Sources Sources HarmoniquesInterrupteursConvertisseurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

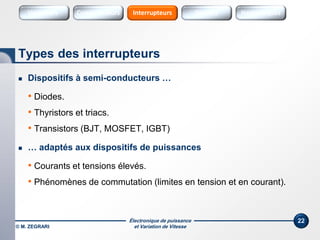

22
 Dispositifs à semi-conducteurs …
• Diodes.
• Thyristors et triacs.
• Transistors (BJT, MOSFET, IGBT)
 … adaptés aux dispositifs de puissances
• Courants et tensions élevés.
• Phénomènes de commutation (limites en tension et en courant).
Types des interrupteurs
Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
23
Interrupteur à 2 électrodes : Anode (A), Cathode (K)
• Conduction : VAK > 0 (conduction spontanée)
• Blocage : IA = 0 (blocage spontané)
Diode (D) : caractéristiques
Symbole
VAK
IA
Conduction
en direct
Blocage
en inverse
Caractéristique v-i
A
K
VAK
IA
Diode de puissance
Date1954
Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

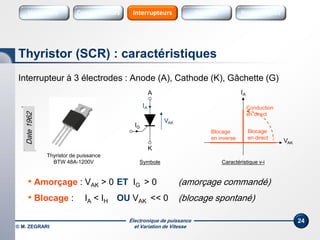

24
Interrupteur à 3 électrodes : Anode (A), Cathode (K), Gâchette (G)
• Amorçage : VAK > 0 ET IG > 0 (amorçage commandé)
• Blocage : IA < IH OU VAK << 0 (blocage spontané)
Thyristor (SCR) : caractéristiques
Symbole
VAK
IA
Conduction
en direct
Blocage
en inverse
Caractéristique v-i
A
K
VAK
IA
Thyristor de puissance
BTW 48A-1200V
IG
Blocage
en direct
Date1962
Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
25

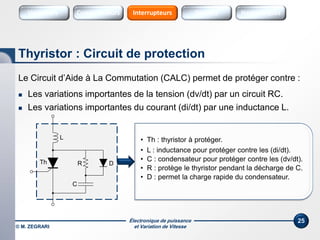

Le Circuit d’Aide à La Commutation (CALC) permet de protéger contre :
 Les variations importantes de la tension (dv/dt) par un circuit RC.
 Les variations importantes du courant (di/dt) par une inductance L.
Thyristor : Circuit de protection
L
RTh D
C
• Th : thyristor à protéger.
• L : inductance pour protéger contre les (di/dt).
• C : condensateur pour protéger contre les (dv/dt).
• R : protège le thyristor pendant la décharge de C.
• D : permet la charge rapide du condensateur.
Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
26

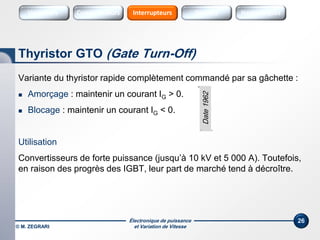

Variante du thyristor rapide complètement commandé par sa gâchette :
 Amorçage : maintenir un courant IG > 0.
 Blocage : maintenir un courant IG < 0.
Utilisation
Convertisseurs de forte puissance (jusqu’à 10 kV et 5 000 A). Toutefois,
en raison des progrès des IGBT, leur part de marché tend à décroître.
Thyristor GTO (Gate Turn-Off)
Date1962
Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
27
Interrupteur à 3 électrodes : Base (B), Collecteur (E), Emetteur (E)
• Amorçage : VCE > 0 ET IB > 0 (amorçage commandé)
• Blocage : IB = 0 OU VCE << 0 (blocage commandé)

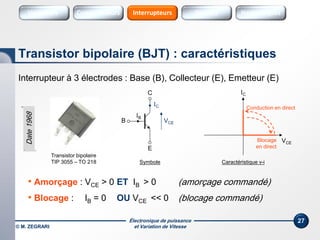

Transistor bipolaire (BJT) : caractéristiques
Symbole
VCE
IC
Conduction en direct
Caractéristique v-i
C
E
VCE
IC
Transistor bipolaire
TIP 3055 – TO 218
IB
Blocage
en direct
B
Date1968
Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

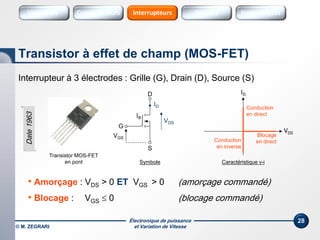

28
Interrupteur à 3 électrodes : Grille (G), Drain (D), Source (S)
• Amorçage : VDS > 0 ET VGS > 0 (amorçage commandé)
• Blocage : VGS  0 (blocage commandé)
Transistor à effet de champ (MOS-FET)
Symbole
VDS
ID
Conduction
en direct
Caractéristique v-i
D
S
VDS
ID
Transistor MOS-FET
en pont
IB
Blocage
en direct
G
Date1963
VGS
Conduction
en inverse
Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
29

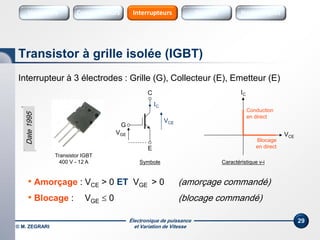

Interrupteur à 3 électrodes : Grille (G), Collecteur (E), Emetteur (E)
• Amorçage : VCE > 0 ET VGE > 0 (amorçage commandé)
• Blocage : VGE  0 (blocage commandé)
Transistor à grille isolée (IGBT)
Symbole
VCE
IC
Conduction
en direct
Caractéristique v-i
C
E
VCE
IC
Transistor IGBT
400 V - 12 A
VGE
Blocage
en direct
G
Date1995
Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
30

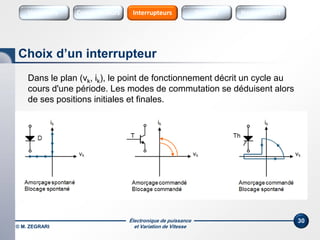

Dans le plan (vk, ik), le point de fonctionnement décrit un cycle au
cours d'une période. Les modes de commutation se déduisent alors
de ses positions initiales et finales.
Choix d’un interrupteur
Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
31

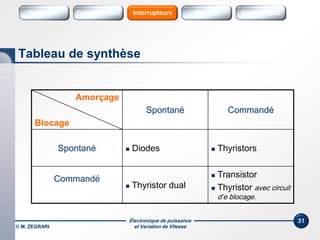

Amorçage
Blocage
Spontané Commandé
Spontané  Diodes  Thyristors
Commandé
 Thyristor dual
 Transistor
 Thyristor avec circuit
d’e blocage.
Tableau de synthèse
Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
32

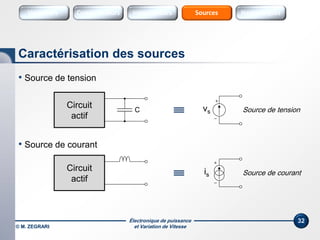

• Source de tension
• Source de courant
Caractérisation des sources
Circuit
actif
vsC Source de tension
Circuit
actif
is Source de courant
Variateurs SourcesConvertisseurs Interrupteurs Sources Harmoniques
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
33

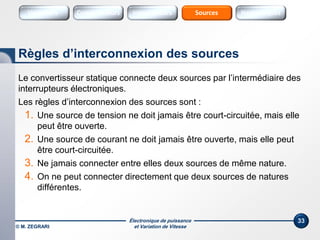

Le convertisseur statique connecte deux sources par l’intermédiaire des
interrupteurs électroniques.
Les règles d’interconnexion des sources sont :
1. Une source de tension ne doit jamais être court-circuitée, mais elle
peut être ouverte.
2. Une source de courant ne doit jamais être ouverte, mais elle peut
être court-circuitée.
3. Ne jamais connecter entre elles deux sources de même nature.
4. On ne peut connecter directement que deux sources de natures
différentes.
Règles d’interconnexion des sources
Variateurs SourcesConvertisseurs Interrupteurs Sources Harmoniques
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
34

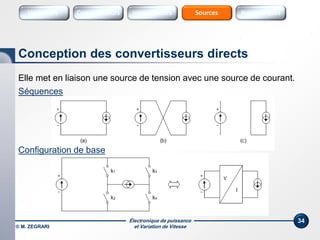

Elle met en liaison une source de tension avec une source de courant.
Séquences
Configuration de base
Conception des convertisseurs directs
Variateurs SourcesConvertisseurs Interrupteurs Sources Harmoniques
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
35
1ère Structure : Modifier la nature de l’une des sources.
L’élément de stockage est placé à l’extérieur du convertisseur.
Conception des convertisseurs indirects
Variateurs SourcesConvertisseurs Interrupteurs Sources Harmoniques
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
36

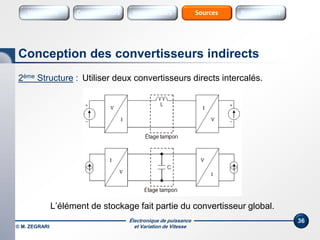

2ème Structure : Utiliser deux convertisseurs directs intercalés.
L’élément de stockage fait partie du convertisseur global.
Conception des convertisseurs indirects
Variateurs SourcesConvertisseurs Interrupteurs Sources Harmoniques
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
37

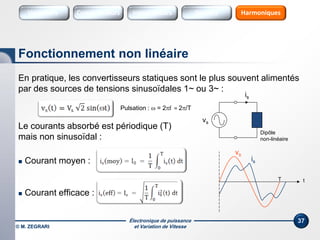

En pratique, les convertisseurs statiques sont le plus souvent alimentés
par des sources de tensions sinusoïdales 1~ ou 3~ :
Le courants absorbé est périodique (T)
mais non sinusoïdal :
 Courant moyen :
 Courant efficace :
Fonctionnement non linéaire
Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
tT
vs
is
Pulsation :  = 2f = 2/T
is
vs
Dipôle
non-linéaire
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
38

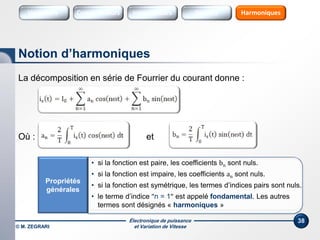

La décomposition en série de Fourrier du courant donne :
Où : et
Notion d’harmoniques
• si la fonction est paire, les coefficients bn sont nuls.
• si la fonction est impaire, les coefficients an sont nuls.
• si la fonction est symétrique, les termes d’indices pairs sont nuls.
• le terme d’indice n = 1 est appelé fondamental. Les autres
termes sont désignés « harmoniques »
Propriétés
générales
Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
39

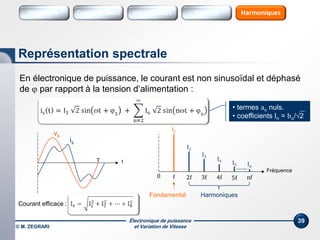

En électronique de puissance, le courant est non sinusoïdal et déphasé
de  par rapport à la tension d’alimentation :
Représentation spectrale
• termes an nuls.
• coefficients In = bn/2
tT
vs
is
f 2f 3f 4f 5f nf
Fréquence
Fondamental Harmoniques
0
I1
I2
I3
I4
I5 In
Courant efficace :
Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
40

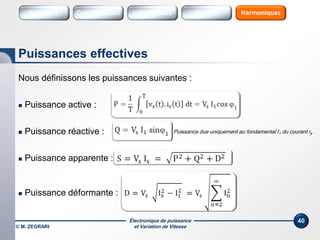

Nous définissons les puissances suivantes :
 Puissance active :
 Puissance réactive :
 Puissance apparente :
 Puissance déformante :
Puissances effectives
Puissance due uniquement au fondamental I1 du courant is.
Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
41
Le fonctionnement en mode non-linéaire met en évidence :
 Facteur de puissance :
 Facteur de déplacement :
 Taux de Distorsion Harmonique du courant :
 Facteur de crête du courant source absorbé :
Grandeurs caractéristiques
Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
42

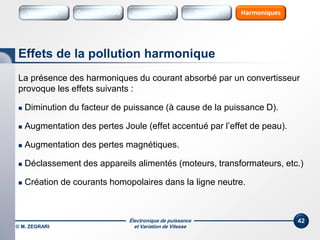

La présence des harmoniques du courant absorbé par un convertisseur
provoque les effets suivants :
 Diminution du facteur de puissance (à cause de la puissance D).
 Augmentation des pertes Joule (effet accentué par l’effet de peau).
 Augmentation des pertes magnétiques.
 Déclassement des appareils alimentés (moteurs, transformateurs, etc.)
 Création de courants homopolaires dans la ligne neutre.
Effets de la pollution harmonique
Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
43

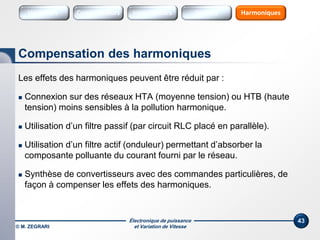

Les effets des harmoniques peuvent être réduit par :
 Connexion sur des réseaux HTA (moyenne tension) ou HTB (haute
tension) moins sensibles à la pollution harmonique.
 Utilisation d’un filtre passif (par circuit RLC placé en parallèle).
 Utilisation d’un filtre actif (onduleur) permettant d’absorber la
composante polluante du courant fourni par le réseau.
 Synthèse de convertisseurs avec des commandes particulières, de
façon à compenser les effets des harmoniques.
Compensation des harmoniques
Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
Dr. Mourad ZEGRARI
2
Chapitre
REDRESSEURS – HACHEURS
VARIATION DE VITESSE DES MOTEURS CC
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
45

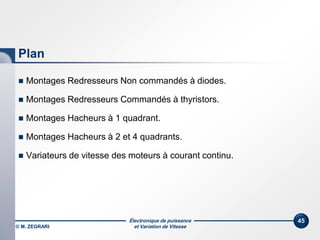

Plan
 Montages Redresseurs Non commandés à diodes.
 Montages Redresseurs Commandés à thyristors.
 Montages Hacheurs à 1 quadrant.
 Montages Hacheurs à 2 et 4 quadrants.

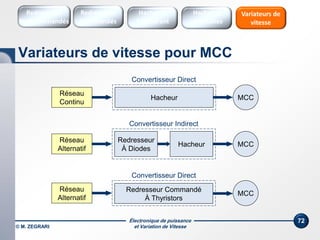

 Variateurs de vitesse des moteurs à courant continu.
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
46

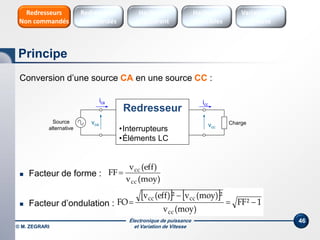

Conversion d’une source CA en une source CC :
 Facteur de forme :
 Facteur d’ondulation :
Redresseur
•Interrupteurs
•Éléments LC
Source
alternative
Charge
ica icc
vca vcc
Principe
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
)moy(v
)eff(v
FF
cc
cc

   
1²FF
)moy(v
²)moy(v²)eff(v
FO
cc
cccc



Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
47
 Grandeurs caractéristiques
 Performances
FF = 1.11
FO = 48.2%
D1
R
iS
iCC
iD1
Tr
vCCvS
D3
D2 D4
ip
vp
D2 – D3D1 – D4
iD1, iD4
ωt
π 2π
vS
vCC
ωt
vCC(moy)
iCC
ωt
iCC(moy)
Vm
Im
ωt
pcc = vcc icc
Pm
pCC(moy)
iD2, iD3
D1 – D4
m
cc
2V
v (moy)

cc m
cc
v (moy) 2V
i (moy)
R R
 

m
cc
V
v (eff)
2
 m
cc
I
i (eff)
2

Pont monophasé : PD1
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

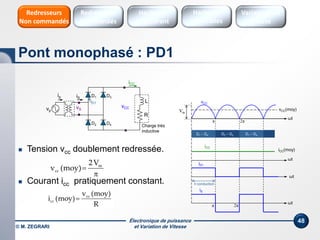

48
m
cc
2V
v (moy)

D1
R
iS
iCC
iD1
Tr
vCCvS
D3
D2 D4
ip
vp
L
Charge très
inductive
D1 – D4
ωt
 conduction
iCC
ωt
iCC(moy)
π
vCC
ωt
vCC(moy)Vm
2π
2π
D1 – D4D2 – D3
π
 Tension vcc doublement redressée.
 Courant icc pratiquement constant.
cc
cc
v (moy)
i (moy)
R

iD1
iS
ωt
Pont monophasé : PD1
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
49

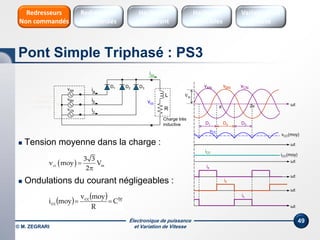

 Tension moyenne dans la charge :
 Ondulations du courant négligeables :
 cc m
3 3
v moy V
2


D1
ia
icc
A
vcc
D2 D3vAN
vBN
vCN
B
C
ib
ic
N
Source
triphasée
équilibrée R
L
Charge très
inductive
Vm
D2D1
ωt
vAN
π 2π
vCC
ωt
vCC(moy)
iCC
ωt
iCC(moy)
ωt
D3
vBN vCN
ωt
ωt
ia
ib
ic
    tecc
cc C
R
moyv
moyi 
Pont Simple Triphasé : PS3
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
50

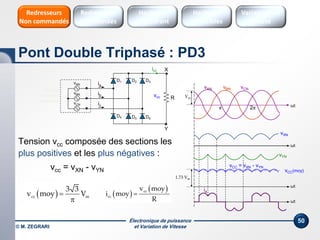

Tension vcc composée des sections les
plus positives et les plus négatives :
vcc = vXN - vYN
D1
R
ia
icc
A
vcc
D2 D3vAN
vBN
vCN
B
C
ib
ic
N
Source
triphasée
équilibrée
Vm
ωt
vAN
π 2π
ωt
vXN
ωt
vBN vCN
ωt
ia
 cc m
3 3
v moy V

D4 D6D5
vYN
vCC(moy)
vCC = vXN - vYN
1.73 Vm
X
Y
 
 cc
cc
v moy
i moy
R

Pont Double Triphasé : PD3
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
51

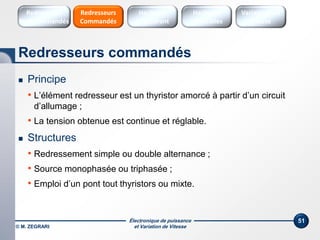

 Principe
• L’élément redresseur est un thyristor amorcé à partir d’un circuit
d’allumage ;
• La tension obtenue est continue et réglable.
 Structures
• Redressement simple ou double alternance ;
• Source monophasée ou triphasée ;
• Emploi d’un pont tout thyristors ou mixte.
Redresseurs commandés
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
52

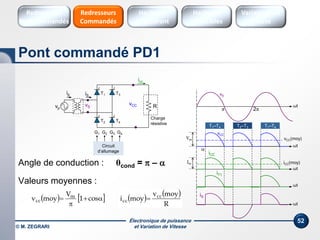

T1
R
iS
icc
Tr
vCCvS
T3
T2 T4
ip
vp
Charge
résistive
Circuit
d’allumage
G1 G2 G3 G4
T2–T3T1–T4
ωt
π 2π
vS
vCC
ωt
vCC(moy)
iCC
ωt
iCC(moy)
Vm
T1–T4
   

 cos1
V
moyv m
cc    
R
moyv
moyi cc
cc 

Angle de conduction : θcond =  – 
Valeurs moyennes :
Im
iT1
iS
ωt
ωt
Pont commandé PD1
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

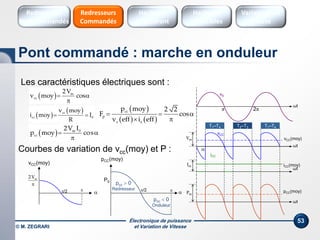

53
T2–T3T1–T4
ωt
π 2π
vS
vCC
ωt
vCC(moy)
iCC
ωt
iCC(moy)
Vm
Im
ωt
Pm
pCC(moy)
T1–T4
  m
cc
2V
v moy cos 

 
 cc
cc 0
v moy
i moy I
R
 
  m 0
cc
2V I
p moy cos 


Les caractéristiques électriques sont :
Courbes de variation de vcc(moy) et P :
m2V


vCC(moy)

pCC(moy)
P0
pcc  0
Redresseur
pcc  0
Onduleur
 /2/2
 
   
cc
p
s s
p moy 2 2
F cos
v eff i eff
  
 
Pont commandé : marche en onduleur
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
54
Vm
T2T1
ωt
vAN
π 2π
vCC
ωt
vCC(moy)
iCC
ωt
iCC(moy)
ωt
T3 T1
vBN vCN
ωt
ωt
ia
ib
ic
T1
R
ia
icc
A
vcc
T2 T3vAN
vBN
vCN
B
C
ib
ic
N
Source
triphasée
équilibrée
Sections les plus positives :
 Conduction continue : 0    30°
 Conduction discontinue : 30°  
 cc m
3 3
v moy V cos
2
 

  m
cc
3V
v moy 1 cos
2 6
  
        

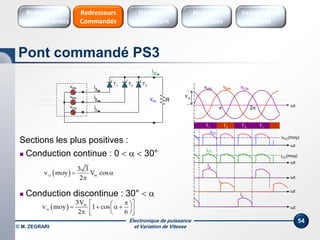

Pont commandé PS3
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
55

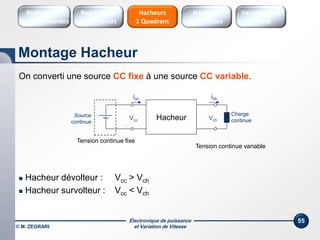

On converti une source CC fixe à une source CC variable.
 Hacheur dévolteur : Vcc > Vch
 Hacheur survolteur : Vcc < Vch
Source
continue
Charge
continueHacheurVcc Vch
icc ich
Tension continue variable
Tension continue fixe
Montage Hacheur
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
56
Un transistor de puissance
fonctionnant en commutation
T
Commande
Un thyristor de puissance avec un
circuit de blocage
T
Blocage
t
vcomSignal de
commande
Source
VCC vCh
D
icc
T
Hacheur Charge
L’interrupteur "T" peut être :

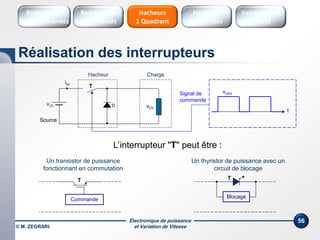

Réalisation des interrupteurs
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
57

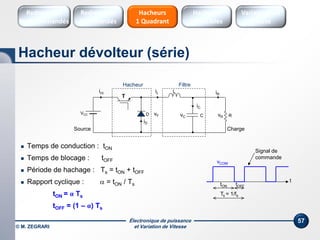

 Temps de conduction : tON
 Temps de blocage : tOFF
 Période de hachage : Ts = tON + tOFF
 Rapport cyclique :  = tON / Ts
tON = α Ts
tOFF = (1 – α) Ts
Source Charge
VCC
icc
iD
iR
iC
vRvC
L
D RC
T
iL
vF
Hacheur Filtre
tON tOFF
Ts = 1/fs
t
vCOM
Signal de
commande
Hacheur dévolteur (série)
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

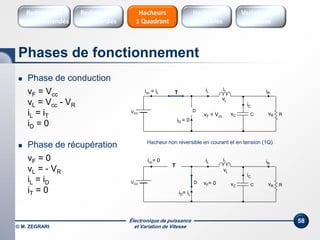

58
 Phase de conduction
vF = Vcc
vL = Vcc - VR
iL = iT
iD = 0
 Phase de récupération
vF = 0
vL = - VR
iL = iD
iT = 0
VCC
icc = iL
iD = 0
iR
iC
vRvC
L
D
RC
T iL
vF = Vcc
vL
VCC
icc= 0
iD= iL
iR
iC
vRvC
L
D
RC
T
iL
vF= 0
vL
Phases de fonctionnement
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheur non réversible en courant et en tension (1Q)
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
59
 Courant iL ininterrompu
(L suffisamment grande).
 Tension vR constante
(C suffisamment grande).
0 t
vF
vcc
tON tOFF
vF(moy)
0 tvL
(1-α)vcc
-αvcc
0 t
iL ΔI iL(moy)
0 t
iT
0 t
iD
  ccFR Vmoyvv 
 F ccv moy V 
 Lv moy 0
0

VR
Vcc
1
Formes d’onde
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

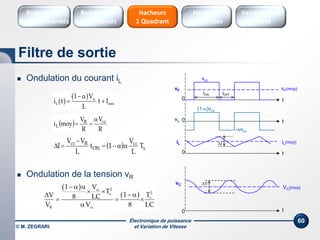

60
 Ondulation du courant iL
 Ondulation de la tension vR
 
  cc
L min
1 V
i t t I
L

 
  s
cc
ON
Rcc
T
L
V
1t
L
VV
I 


 
R
V
R
V
moyi ccR
L


0 t
vF
vcc
tON tOFF
vF(moy)
0 tvL
(1-α)vcc
-αvcc
0 t
iL ΔI iL(moy)
0 t
vC ΔV
VC(moy) 
 
2cc
2s
s
R cc
1 V
T 1 TV 8 LC
V V 8 LC
  
   
  

Filtre de sortie
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
61
Source Charge
VCC
icc iD iR
iC
vRvC
L D
RCT
iL
vL
Hacheur Filtre
iT
 Tension de sortie :
 Ondulation de courant :

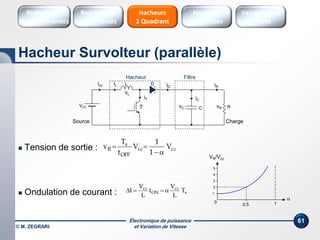

Hacheur Survolteur (parallèle)
Hacheurs
réversibles
Variateurs de
vitesse
Hacheurs
1 Quadrant
Redresseurs
Commandés
Redresseurs
Non commandés
cccc
OFF
s
R V
1
1
V
t
T
v


0

VR/Vcc
1
1
2
3
4
5
0.5
s
cc
ON
cc
T
L
V
t
L
V
I 
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
62

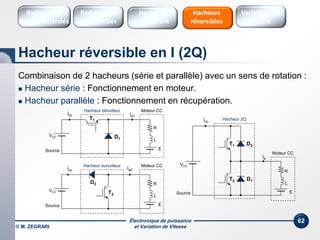

Combinaison de 2 hacheurs (série et parallèle) avec un sens de rotation :
 Hacheur série : Fonctionnement en moteur.
 Hacheur parallèle : Fonctionnement en récupération.
Source
VCC
icc
L
D1
R
T1
ia1
Hacheur dévolteur Moteur CC
E
Source
VCC
icc
L
T2
RD2
ia2
Hacheur survolteur Moteur CC
E
Source
VCC
icc
L
R
Moteur CC
E
T2
T1
ia
Hacheur 2Q
D2
D1
Hacheur réversible en I (2Q)
Variateurs de
vitesse
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Hacheurs
réversibles
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

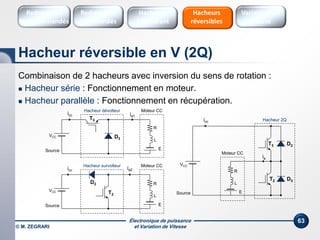

63
Combinaison de 2 hacheurs avec inversion du sens de rotation :
 Hacheur série : Fonctionnement en moteur.
 Hacheur parallèle : Fonctionnement en récupération.
Source
VCC
icc
L
D3
R
T3
ia1
Hacheur dévolteur Moteur CC
E
Source
VCC
icc
L
T2
RD2
ia2
Hacheur survolteur Moteur CC
E
Source
VCC
icc
L
R
Moteur CC
E
ia
T2
T3
Hacheur 2Q
D2
D3
Hacheur réversible en V (2Q)
Variateurs de
vitesse
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Hacheurs
réversibles
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
64

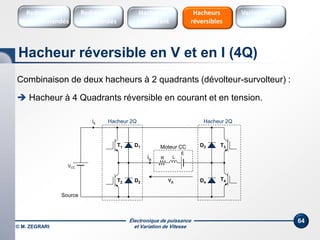

Combinaison de deux hacheurs à 2 quadrants (dévolteur-survolteur) :
 Hacheur à 4 Quadrants réversible en courant et en tension.
Source
VCC
is
LR
Moteur CC
E
ia
T2
T1
Hacheur 2Q
D1
D2 D4
T3
Hacheur 2Q
D3
T4va
Hacheur réversible en V et en I (4Q)
Variateurs de
vitesse
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Hacheurs
réversibles
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

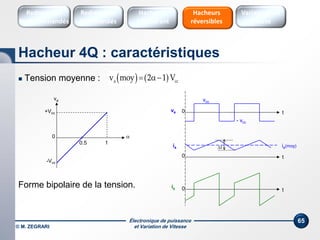

65
 Tension moyenne :
Forme bipolaire de la tension.
0 tva
vcc
- vcc
0 t
ia ΔI ia(moy)
0 t
is
   a ccv moy 2 1 V 
0 
+Vcc
1
-Vcc
0.5
va
Hacheur 4Q : caractéristiques
Variateurs de
vitesse
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Hacheurs
réversibles
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
66

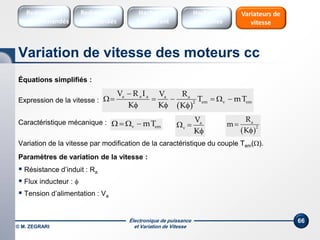

Équations simplifiés :
Expression de la vitesse :
Caractéristique mécanique :
Variation de la vitesse par modification de la caractéristique du couple Tem().
Paramètres de variation de la vitesse :
 Résistance d’induit : Ra
 Flux inducteur : 
 Tension d’alimentation : Va
 
a a a a a
em v em2
V R I V R
T mT
K K K

     
  
a
v
V
K
 
  
a
2
R
m
K


v emmT   
Variation de vitesse des moteurs cc
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

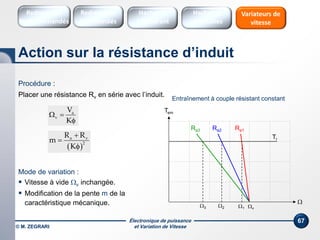

67
Procédure :
Placer une résistance Rv en série avec l’induit.
Mode de variation :
 Vitesse à vide v inchangée.
 Modification de la pente m de la
caractéristique mécanique. 1
Tr
Tem

v
 
a v
2
R R
m
K



a
v
V
K
 

Ra1Ra2Ra3
3 2
Entraînement à couple résistant constant
Action sur la résistance d’induit
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

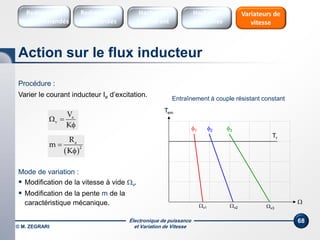

68
Procédure :
Varier le courant inducteur Ie d’excitation.
Mode de variation :
 Modification de la vitesse à vide v.
 Modification de la pente m de la
caractéristique mécanique.
Tr
Tem

 
a
2
R
m
K


a
v
V
K
 
 1 2 3
v1 v2
Entraînement à couple résistant constant
v3
Action sur le flux inducteur
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI

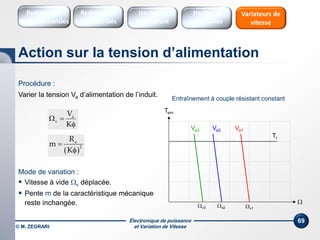

69
Procédure :
Varier la tension Va d’alimentation de l’induit.
Mode de variation :
 Vitesse à vide v déplacée.
 Pente m de la caractéristique mécanique
reste inchangée.
Tr
Tem

v1
 
a
2
R
m
K


a
v
V
K
 
 Va1Va2Va3
v3 v2
Entraînement à couple résistant constant
Action sur la tension d’alimentation
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
70

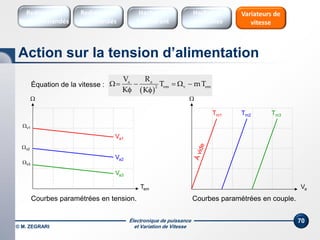

Équation de la vitesse :
Courbes paramétrées en tension. Courbes paramétrées en couple.
 
a a
em v em2
V R
T mT
K K
    
 
Tem

v1
Va1
Va2
Va3
v3
v2
Va

Tm1 Tm2 Tm3
Action sur la tension d’alimentation
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
Électronique de puissance
et Variation de Vitesse
71

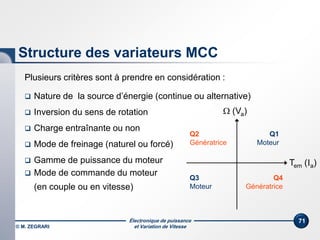

Plusieurs critères sont à prendre en considération :
 Nature de la source d’énergie (continue ou alternative)
 Inversion du sens de rotation
 Charge entraînante ou non
 Mode de freinage (naturel ou forcé)
 Gamme de puissance du moteur
 Mode de commande du moteur
(en couple ou en vitesse)
Structure des variateurs MCC
Tem (Ia)
 (Va)
Q1
Moteur
Q4
Génératrice
Q3
Moteur
Q2
Génératrice
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
72
Redresseur
À Diodes
Hacheur
Réseau
Alternatif
Redresseur Commandé
À Thyristors
Convertisseur Direct
MCC
Variateurs de vitesse pour MCC
Réseau
Alternatif
Convertisseur Indirect
Hacheur
Convertisseur Direct
Réseau
Continu
MCC
MCC
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
73

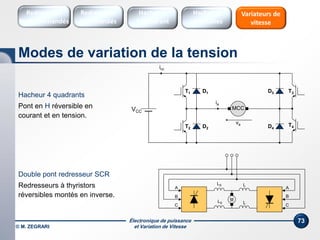

Hacheur 4 quadrants
Pont en H réversible en
courant et en tension.
VCC
icc
ia
T2
T1 D1
D2 D4
T3D3
T4
va
MCC
M
A
C
B
A
B
C
LS
LS L
L
Double pont redresseur SCR
Redresseurs à thyristors
réversibles montés en inverse.
Modes de variation de la tension
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
Électronique de puissance
et Variation de Vitesse
74

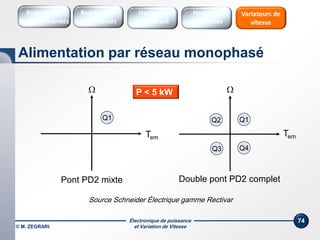

P < 5 kW
Double pont PD2 completPont PD2 mixte

Tem
Q1

Tem
Q1
Q4
Q2
Q3
Source Schneider Électrique gamme Rectivar
Alimentation par réseau monophasé
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
75

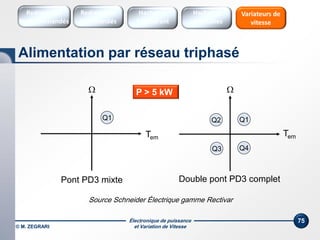

P > 5 kW
Double pont PD3 completPont PD3 mixte

Tem
Q1

Tem
Q1
Q4
Q2
Q3
Source Schneider Électrique gamme Rectivar
Alimentation par réseau triphasé
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse

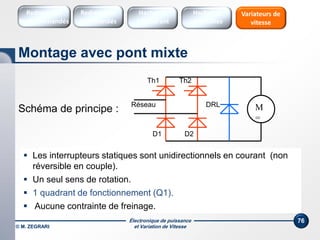

76
Réseau M
=
DRL
Th2Th1
D1 D2
Schéma de principe :
 Les interrupteurs statiques sont unidirectionnels en courant (non
réversible en couple).
 Un seul sens de rotation.
 1 quadrant de fonctionnement (Q1).
 Aucune contrainte de freinage.
Montage avec pont mixte
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
77

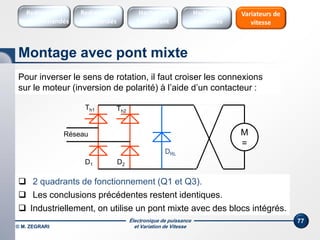

Pour inverser le sens de rotation, il faut croiser les connexions
sur le moteur (inversion de polarité) à l’aide d’un contacteur :
Réseau M
=
DRL
Th2
Th1
D1 D2
 2 quadrants de fonctionnement (Q1 et Q3).
 Les conclusions précédentes restent identiques.
 Industriellement, on utilise un pont mixte avec des blocs intégrés.
Montage avec pont mixte
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
78
Réseau M
=
Th2
Th1
Th3 Th4
Nous utilisons le schéma suivant :
 Les interrupteurs sont unidirectionnels en courant.
 Nous obtenons 2 sens de rotation.
 Fonctionnement sur 2 quadrants (Q1 et Q2).
 Freinage statique (Q°2).
Montage avec pont complet
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
79

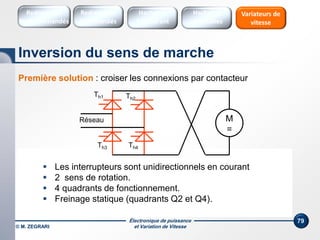

Première solution : croiser les connexions par contacteur
Solution peu retenue industriellement  pas de freinage dynamique.
 Les interrupteurs sont unidirectionnels en courant
 2 sens de rotation.
 4 quadrants de fonctionnement.
 Freinage statique (quadrants Q2 et Q4).
Inversion du sens de marche
Réseau M
=
Th2
Th1
Th3 Th4
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
80

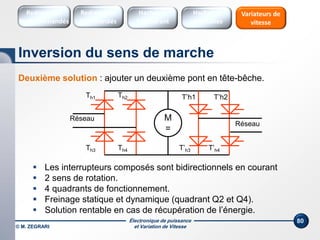

Deuxième solution : ajouter un deuxième pont en tête-bêche.
 Les interrupteurs composés sont bidirectionnels en courant
 2 sens de rotation.
 4 quadrants de fonctionnement.
 Freinage statique et dynamique (quadrant Q2 et Q4).
 Solution rentable en cas de récupération de l’énergie.
Inversion du sens de marche
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
Réseau M
=
Th2Th1
Th3 Th4
Réseau
T’h2T’h1
T’h3 T’h4
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse

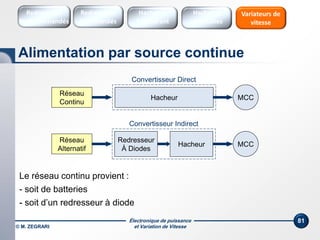

81
Alimentation par source continue
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
© M. ZEGRARI
Redresseur
À Diodes
Hacheur
MCC
Réseau
Alternatif
Convertisseur Indirect
Hacheur
Convertisseur Direct
Réseau
Continu
MCC
Le réseau continu provient :
- soit de batteries
- soit d’un redresseur à diode
Électronique de puissance
et Variation de Vitesse
82

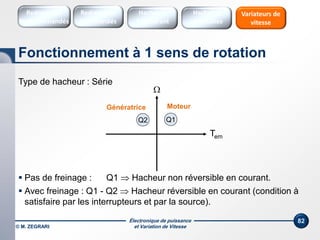

Type de hacheur : Série
 Pas de freinage : Q1  Hacheur non réversible en courant.
 Avec freinage : Q1 - Q2  Hacheur réversible en courant (condition à
satisfaire par les interrupteurs et par la source).
Fonctionnement à 1 sens de rotation
Tem

Q2 Q1
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
MoteurGénératrice
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
83

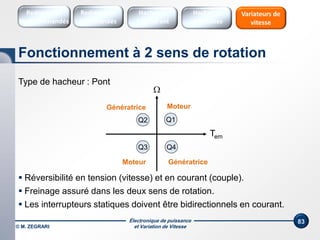

Type de hacheur : Pont
 Réversibilité en tension (vitesse) et en courant (couple).
 Freinage assuré dans les deux sens de rotation.
 Les interrupteurs statiques doivent être bidirectionnels en courant.
Fonctionnement à 2 sens de rotation
Tem

Q2 Q1
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
MoteurGénératrice
Q4Q3
Moteur Génératrice
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse

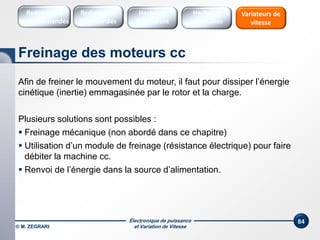

84
Afin de freiner le mouvement du moteur, il faut pour dissiper l’énergie
cinétique (inertie) emmagasinée par le rotor et la charge.
Plusieurs solutions sont possibles :
 Freinage mécanique (non abordé dans ce chapitre)
 Utilisation d’un module de freinage (résistance électrique) pour faire
débiter la machine cc.
 Renvoi de l’énergie dans la source d’alimentation.
Freinage des moteurs cc
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
85

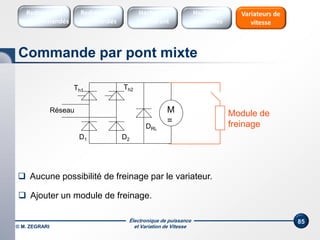

Réseau M
=
DRL
Th2Th1
D1 D2
Module de
freinage
 Aucune possibilité de freinage par le variateur.
 Ajouter un module de freinage.
Commande par pont mixte
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
86

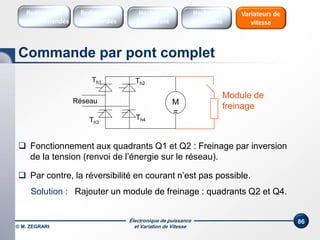

 Fonctionnement aux quadrants Q1 et Q2 : Freinage par inversion
de la tension (renvoi de l’énergie sur le réseau).
Réseau M
=
Th2
Th1
Th3
Th4
Module de
freinage
 Par contre, la réversibilité en courant n’est pas possible.
Solution : Rajouter un module de freinage : quadrants Q2 et Q4.
Commande par pont complet
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse

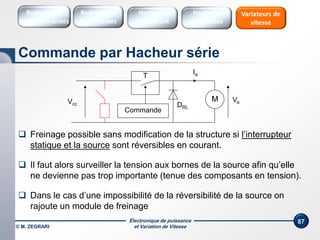

87
Commande
VaM
DRL
Ia
Vcc
T
 Freinage possible sans modification de la structure si l’interrupteur
statique et la source sont réversibles en courant.
 Dans le cas d’une impossibilité de la réversibilité de la source on
rajoute un module de freinage
 Il faut alors surveiller la tension aux bornes de la source afin qu’elle
ne devienne pas trop importante (tenue des composants en tension).
Commande par Hacheur série
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
© M. ZEGRARI
Électronique de puissance
et Variation de Vitesse
88

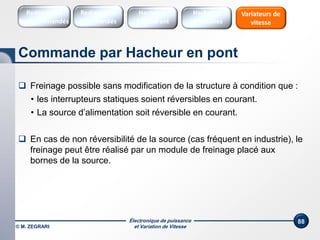

Commande par Hacheur en pont
Redresseurs
Commandés
Redresseurs
Non commandés
Hacheurs
1 Quadrant
Variateurs de
vitesse
Hacheurs
réversibles
 Freinage possible sans modification de la structure à condition que :
• les interrupteurs statiques soient réversibles en courant.
• La source d’alimentation soit réversible en courant.
 En cas de non réversibilité de la source (cas fréquent en industrie), le
freinage peut être réalisé par un module de freinage placé aux
bornes de la source.
© M. ZEGRARI

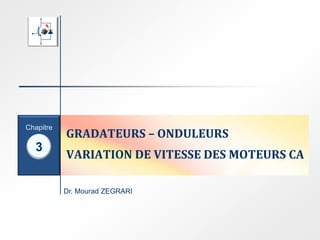

Dr. Mourad ZEGRARI
3
Chapitre
GRADATEURS – ONDULEURS
VARIATION DE VITESSE DES MOTEURS CA
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
90

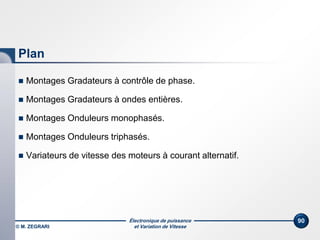

Plan
 Montages Gradateurs à contrôle de phase.
 Montages Gradateurs à ondes entières.
 Montages Onduleurs monophasés.
 Montages Onduleurs triphasés.
 Variateurs de vitesse des moteurs à courant alternatif.
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
91

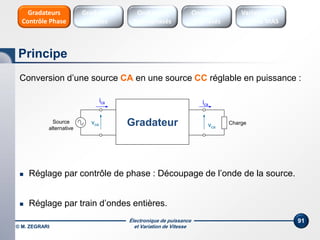

Conversion d’une source CA en une source CC réglable en puissance :
 Réglage par contrôle de phase : Découpage de l’onde de la source.
 Réglage par train d’ondes entières.
GradateurSource
alternative
Charge
ica ica
vca vca
Principe
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
92

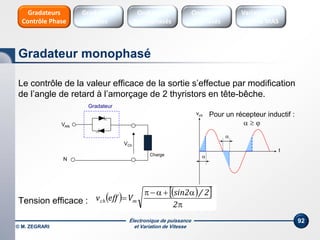

Le contrôle de la valeur efficace de la sortie s’effectue par modification
de l’angle de retard à l’amorçage de 2 thyristors en tête-bêche.
Tension efficace :
Gradateur
VAN
Charge 

vch
t
N
VCh
Gradateur monophasé
    



2
2/2sin
Veffv mch
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Pour un récepteur inductif :
  
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
93

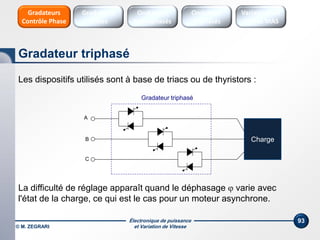

Les dispositifs utilisés sont à base de triacs ou de thyristors :
Gradateur triphasé
A
B
C
La difficulté de réglage apparaît quand le déphasage  varie avec
l'état de la charge, ce qui est le cas pour un moteur asynchrone.
Gradateur triphasé
Charge
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
94

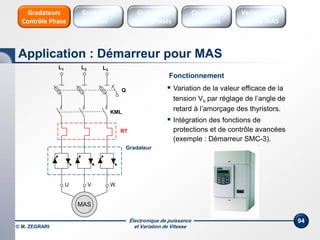

Fonctionnement
 Variation de la valeur efficace de la
tension Vs par réglage de l’angle de
retard à l’amorçage des thyristors.
 Intégration des fonctions de
protections et de contrôle avancées
(exemple : Démarreur SMC-3).
Gradateur
Q
RT
L1 L2 L3
KML
W
MAS
U V
Application : Démarreur pour MAS
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
95
La tension fournie par un montage gradateur présente des
harmoniques de valeur importante :

1
0.5
90 1800
V1 / Vs
u = 90°

0.4
0.3
0.2
0.1
90 1800
V3 / V1
30°
u = 90°
60°
0°
u = 0°
Fondamentale Harmonique 3
Problème des harmoniques
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
96

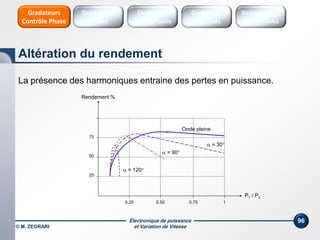

La présence des harmoniques entraine des pertes en puissance.
75
50
25
0.50 10.25 0.75
Onde pleine
 = 30°
 = 90°
 = 120°
P1 / Pn
Rendement %
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Altération du rendement
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
97

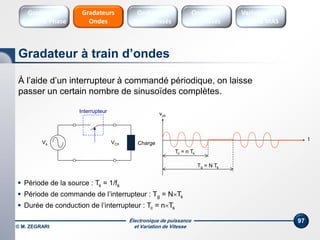

À l’aide d’un interrupteur à commandé périodique, on laisse
passer un certain nombre de sinusoïdes complètes.
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateur à train d’ondes
Gradateurs
Contrôle Phase
Interrupteur
Vs Charge
vch
t
VCh
 Période de la source : Ts = 1/fs
 Période de commande de l’interrupteur : Tg = NTs
 Durée de conduction de l’interrupteur : Tc = nTs
Tg = N Ts
Tc = n Ts
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
98

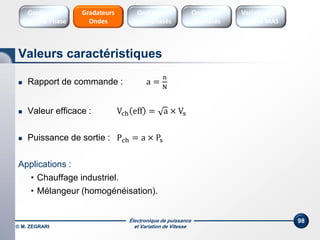

 Rapport de commande : a =
n
N
 Valeur efficace : Vch eff = a × Vs
 Puissance de sortie : Pch = a × Ps
Applications :
• Chauffage industriel.
• Mélangeur (homogénéisation).
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Valeurs caractéristiques
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
99

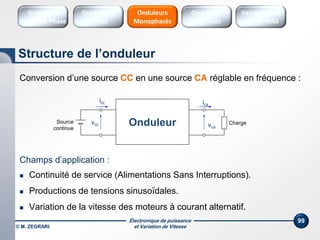

Conversion d’une source CC en une source CA réglable en fréquence :
Champs d’application :
 Continuité de service (Alimentations Sans Interruptions).
 Productions de tensions sinusoïdales.
 Variation de la vitesse des moteurs à courant alternatif.
OnduleurSource
continue
Charge
icc ica
vcc vca
Structure de l’onduleur
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
100

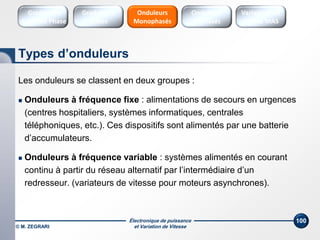

Les onduleurs se classent en deux groupes :
 Onduleurs à fréquence fixe : alimentations de secours en urgences
(centres hospitaliers, systèmes informatiques, centrales
téléphoniques, etc.). Ces dispositifs sont alimentés par une batterie
d’accumulateurs.
 Onduleurs à fréquence variable : systèmes alimentés en courant
continu à partir du réseau alternatif par l’intermédiaire d’un
redresseur. (variateurs de vitesse pour moteurs asynchrones).
Types d’onduleurs
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
101

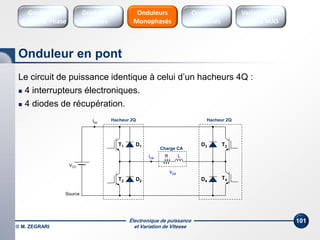

Le circuit de puissance identique à celui d’un hacheurs 4Q :
 4 interrupteurs électroniques.
 4 diodes de récupération.
Source
VCC
icc
LR
Charge CA
ica
T2
T1
Hacheur 2Q
D1
D2 D4
T3
Hacheur 2Q
D3
T4
vca
Onduleur en pont
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
102

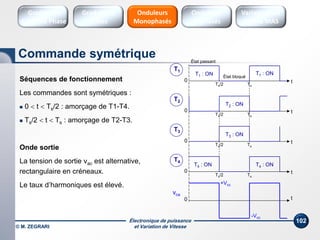

Séquences de fonctionnement
Les commandes sont symétriques :
 0  t  Ts/2 : amorçage de T1-T4.
 Ts/2  t  Ts : amorçage de T2-T3.
Onde sortie
La tension de sortie vac est alternative,
rectangulaire en créneaux.
Le taux d’harmoniques est élevé.
0 t
T1
T1 : ON
Ts/2 Ts
T1 : ON
État passant
État bloqué
0 t
T2
T2 : ON
Ts/2 Ts
0 t
T3
T3 : ON
Ts/2 Ts
0 t
T4
T4 : ON
Ts/2 Ts
T4 : ON
0 t
vca
+Vcc
-Vcc
Commande symétrique
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
103

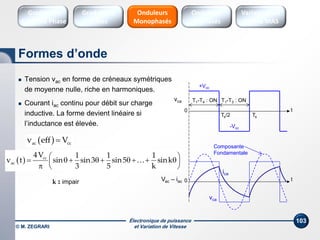

 Tension vac en forme de créneaux symétriques
de moyenne nulle, riche en harmoniques.
 Courant iac continu pour débit sur charge
inductive. La forme devient linéaire si
l’inductance est élevée.
0 tVac – iac
0 t
vca
Composante
Fondamentale
+Vcc
-Vcc
T1-T4 : ON T1-T3 : ON
ica
vca
Ts/2 Ts
 ac ccv eff V
  cc
ac
4V 1 1 1
v t sin sin3 sin5 sink
3 5 k
 
         
  
k : impair
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Formes d’onde
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
104

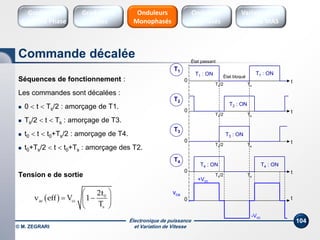

Séquences de fonctionnement :
Les commandes sont décalées :
 0  t  Ts/2 : amorçage de T1.
 Ts/2  t  Ts : amorçage de T3.
 t0  t  t0+Ts/2 : amorçage de T4.
 t0+Ts/2  t  t0+Ts : amorçage des T2.
Tension e de sortie
0 t
T1
T1 : ON
Ts/2 Ts
T1 : ON
État passant
État bloqué
0 t
T2
T2 : ON
Ts/2 Ts
0 t
T3
T3 : ON
Ts/2 Ts
0 t
T4
T4 : ON
Ts/2 Ts
T4 : ON
0 t
vca
+Vcc
-Vcc
  0
ac cc
s
2t
v eff V 1
T
 
  
 
Commande décalée
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
105

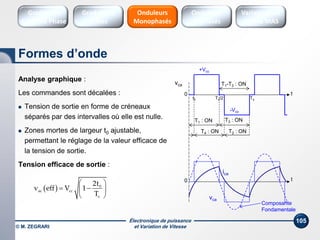

Analyse graphique :
Les commandes sont décalées :
 Tension de sortie en forme de créneaux
séparés par des intervalles où elle est nulle.
 Zones mortes de largeur t0 ajustable,
permettant le réglage de la valeur efficace de
la tension de sortie.
Tension efficace de sortie :
0 t
Composante
Fondamentale
ica
vca
  0
ac cc
s
2t
v eff V 1
T
 
  
 
0 t
vca
+Vcc
-Vcc
T1 : ON
T1-T3 : ON
Ts/2 Tst0
T3 : ON
T4 : ON T2 : ON
Formes d’onde
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
106

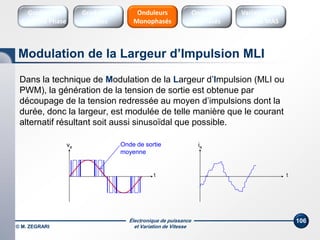

Dans la technique de Modulation de la Largeur d’Impulsion (MLI ou
PWM), la génération de la tension de sortie est obtenue par
découpage de la tension redressée au moyen d’impulsions dont la
durée, donc la largeur, est modulée de telle manière que le courant
alternatif résultant soit aussi sinusoïdal que possible.
ia
t
va
t
Onde de sortie
moyenne
Modulation de la Largeur d’Impulsion MLI
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
107

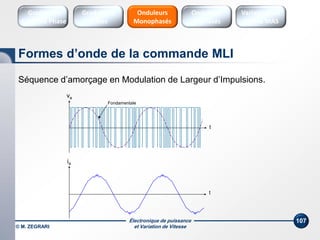

Séquence d’amorçage en Modulation de Largeur d’Impulsions.
t
ia
t
va
Fondamentale
Formes d’onde de la commande MLI
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Onduleurs
Monophasés
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
108

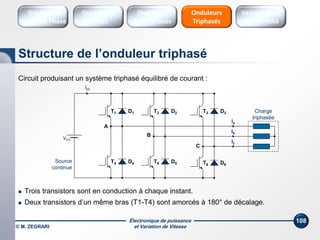

Circuit produisant un système triphasé équilibré de courant :
 Trois transistors sont en conduction à chaque instant.
 Deux transistors d’un même bras (T1-T4) sont amorcés à 180° de décalage.
Source
continue
VCC
icc
A
ia
T1 D1 T2 D2 T3 D3
T4 D4 T5 D5 T6 D6
Charge
triphasée
B
C
ib
ic
Structure de l’onduleur triphasé
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
109

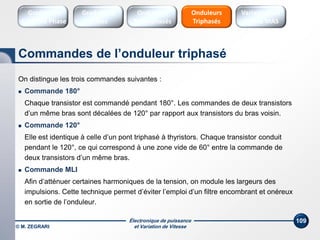

On distingue les trois commandes suivantes :
 Commande 180°
Chaque transistor est commandé pendant 180°. Les commandes de deux transistors
d’un même bras sont décalées de 120° par rapport aux transistors du bras voisin.
 Commande 120°
Elle est identique à celle d’un pont triphasé à thyristors. Chaque transistor conduit
pendant le 120°, ce qui correspond à une zone vide de 60° entre la commande de
deux transistors d’un même bras.
 Commande MLI
Afin d’atténuer certaines harmoniques de la tension, on module les largeurs des
impulsions. Cette technique permet d’éviter l’emploi d’un filtre encombrant et onéreux
en sortie de l’onduleur.
Commandes de l’onduleur triphasé
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
110

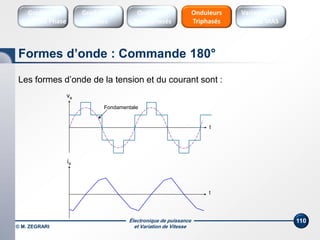

Les formes d’onde de la tension et du courant sont :
t
va
t
ia
Fondamentale
Formes d’onde : Commande 180°
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
111

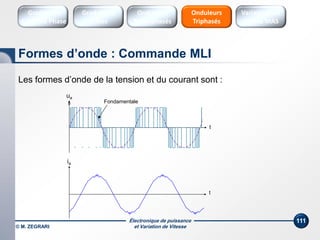

Les formes d’onde de la tension et du courant sont :
t
ua
b
t
ia
Fondamentale
Formes d’onde : Commande MLI
Onduleurs
Triphasés
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
112

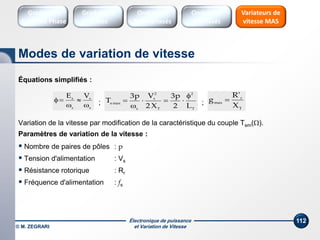

Équations simplifiés :
Variation de la vitesse par modification de la caractéristique du couple Tem().
Paramètres de variation de la vitesse :
 Nombre de paires de pôles : p
 Tension d'alimentation : Vs
 Résistance rotorique : Rr
 Fréquence d'alimentation : fs
s
s
s
s
VE




T
2
T
2
s
s
maxe
L2
p3
X2
Vp3
T




T
r
max
X
'R
g ; ;
Modes de variation de vitesse
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Onduleurs
Triphasés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
113

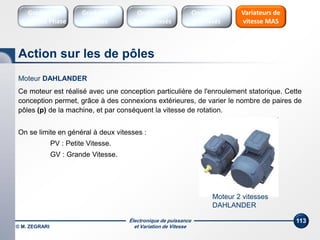

Moteur 2 vitesses
DAHLANDER
Moteur DAHLANDER
Ce moteur est réalisé avec une conception particulière de l'enroulement statorique. Cette
conception permet, grâce à des connexions extérieures, de varier le nombre de paires de
pôles (p) de la machine, et par conséquent la vitesse de rotation.
On se limite en général à deux vitesses :
PV : Petite Vitesse.
GV : Grande Vitesse.
Action sur les de pôles
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Onduleurs
Triphasés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
114

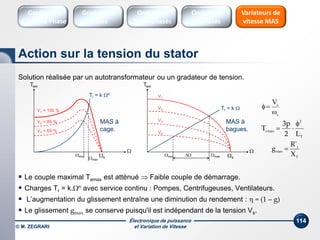

Solution réalisée par un autotransformateur ou un gradateur de tension.
 Le couple maximal Temax est atténué  Faible couple de démarrage.
 Charges Tr = k.n avec service continu : Pompes, Centrifugeuses, Ventilateurs.
 L’augmentation du glissement entraîne une diminution du rendement :  = (1 – g)
 Le glissement gmax se conserve puisqu'il est indépendant de la tension Vs.
Tem

s
Tem
Tr = k ²
V2 = 85 %
V1 = 100 %
V3 = 65 %
s

V1
V2
V3
V4
Tr = k 
min
max
min max
MAS à
cage.
MAS à
bagues.
s
s
V


T
2
maxe
L2
p3
T


T
r
max
X
'R
g 
Action sur la tension du stator
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Onduleurs
Triphasés
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
115

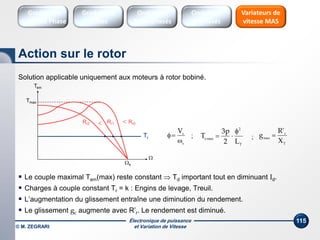

Solution applicable uniquement aux moteurs à rotor bobiné.
 Le couple maximal Tem(max) reste constant  Td important tout en diminuant Id.
 Charges à couple constant Tr = k : Engins de levage, Treuil.
 L’augmentation du glissement entraîne une diminution du rendement.
 Le glissement gc augmente avec R’r. Le rendement est diminué.
Tem

Tmax
s
Tr
Rr1 Rr0Rr2
s
s
V


T
2
maxe
L2
p3
T


T
r
max
X
'R
g ; ;
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Onduleurs
Triphasés
Action sur le rotor
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
116

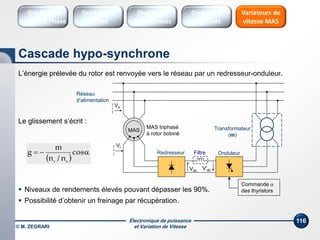

L’énergie prélevée du rotor est renvoyée vers le réseau par un redresseur-onduleur.
Le glissement s’écrit :
 Niveaux de rendements élevés pouvant dépasser les 90%.
 Possibilité d’obtenir un freinage par récupération.
Transformateur
(m)
MAS
Redresseur OnduleurFiltre
MAS triphasé
à rotor bobiné
Réseau
d'alimentation
Vdc
V'dc
Vs
Vr
 
 cos
n/n
m
g
sr
Commande 
des thyristors
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Onduleurs
Triphasés
Cascade hypo-synchrone
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
117


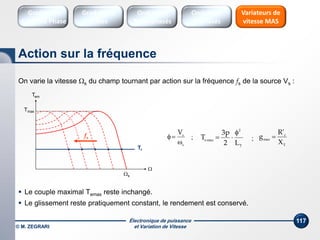

Tem
Tmax
s
fs
Tr
On varie la vitesse s du champ tournant par action sur la fréquence fs de la source Vs :
 Le couple maximal Temax reste inchangé.
 Le glissement reste pratiquement constant, le rendement est conservé.
s
s
V


T
2
maxe
L2
p3
T


T
r
max
X
'R
g ; ;
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Onduleurs
Triphasés
Action sur la fréquence
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
118

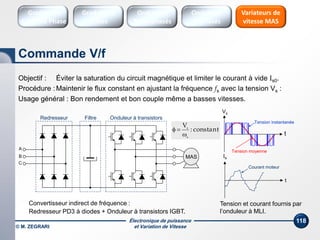

Objectif : Éviter la saturation du circuit magnétique et limiter le courant à vide Is0.
Procédure :Maintenir le flux constant en ajustant la fréquence fs avec la tension Vs :
Usage général : Bon rendement et bon couple même a basses vitesses.
ttancons:
V
s
s


Redresseur Onduleur à transistorsFiltre
A
B
C
MAS
Vs
t
Tension instantanée
Tension moyenne
t
Is
Courant moteur
Convertisseur indirect de fréquence :
Redresseur PD3 à diodes + Onduleur à transistors IGBT.
Tension et courant fournis par
l’onduleur à MLI.
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Onduleurs
Triphasés
Commande V/f
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
119

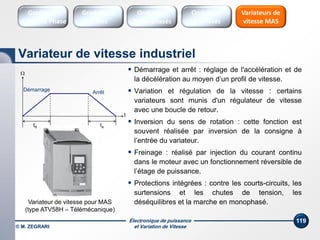

 Démarrage et arrêt : réglage de l'accélération et de
la décélération au moyen d’un profil de vitesse.
 Variation et régulation de la vitesse : certains
variateurs sont munis d'un régulateur de vitesse
avec une boucle de retour.
 Inversion du sens de rotation : cette fonction est
souvent réalisée par inversion de la consigne à
l’entrée du variateur.
 Freinage : réalisé par injection du courant continu
dans le moteur avec un fonctionnement réversible de
l’étage de puissance.
 Protections intégrées : contre les courts-circuits, les
surtensions et les chutes de tension, les
déséquilibres et la marche en monophasé.Variateur de vitesse pour MAS
(type ATV58H – Télémécanique)

Démarrage Arrêt
td ta
t
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Onduleurs
Triphasés
Variateur de vitesse industriel
Électronique de puissance
et Variation de Vitesse© M. ZEGRARI
120

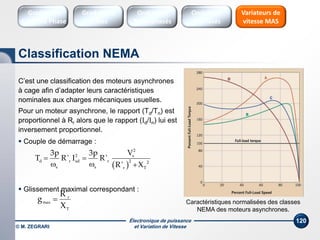

C’est une classification des moteurs asynchrones
à cage afin d’adapter leurs caractéristiques
nominales aux charges mécaniques usuelles.
Pour un moteur asynchrone, le rapport (Td/Tn) est
proportionnel à Rr alors que le rapport (Id/In) lui est
inversement proportionnel.
 Couple de démarrage :
 Glissement maximal correspondant :
 
2
2 s
d r sd r 2 2
s s r T
V3p 3p
T R' I R'
R' X
 
  
T
r
max
X
'R
g  Caractéristiques normalisées des classes
NEMA des moteurs asynchrones.
Variateurs de
vitesse MAS
Gradateurs
Ondes
Gradateurs
Contrôle Phase
Onduleurs
Monophasés
Onduleurs
Triphasés
Classification NEMA

Contenu connexe

Tendances

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueRidha Chayeh

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable morin moli

Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...Imed Frioukh

Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurExercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurzahir99

Machines électriques: Correction des exercices du chapitre Transformateur.
Machines électriques: Correction des exercices du chapitre Transformateur.Machines électriques: Correction des exercices du chapitre Transformateur.
Machines électriques: Correction des exercices du chapitre Transformateur.Mohamed Khalfaoui

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfYoussefOumhella

Chapitre IV : Les machines synchrones
Chapitre IV : Les machines synchronesChapitre IV : Les machines synchrones
Chapitre IV : Les machines synchronesMohamed Khalfaoui

Système+treuil+électrique+(corrigé)
Système+treuil+électrique+(corrigé)Système+treuil+électrique+(corrigé)
Système+treuil+électrique+(corrigé)Mohamed Trabelsi

Démarrage d'un mas avec un variateur de vitesse
Démarrage d'un mas avec un variateur de vitesseDémarrage d'un mas avec un variateur de vitesse
Démarrage d'un mas avec un variateur de vitesseRIDAADARDAK1

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877RAMZI EL IDRISSI

introduction automatisme industriel
introduction automatisme industrielintroduction automatisme industriel
introduction automatisme industrielAdnane Ahmidani

Chapitre 3 robotique e
Chapitre 3 robotique eChapitre 3 robotique e
Chapitre 3 robotique eMouna Souissi

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTSadokZgolli

Demarrage et variation_de_vitesse_prof
Demarrage et variation_de_vitesse_profDemarrage et variation_de_vitesse_prof
Demarrage et variation_de_vitesse_profBoubakri Mohamed

Rapport du projet de fin d'études
Rapport du projet de fin d'étudesRapport du projet de fin d'études
Rapport du projet de fin d'étudeslimam95

Ener1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électriqueEner1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électriquePierre Maréchal

La méthode ziegler nichols pour la détermination des paramètres d un controle...
La méthode ziegler nichols pour la détermination des paramètres d un controle...La méthode ziegler nichols pour la détermination des paramètres d un controle...
La méthode ziegler nichols pour la détermination des paramètres d un controle...osmalilwano


Tendances (20)

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable

machine asynchrone.pdf
machine asynchrone.pdfmachine asynchrone.pdf
machine asynchrone.pdf

Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...
Toutes les schémas de démarrage d'un moteur asynchrone par www.genie electrom...

Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieurExercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur
Exercices corrigés-sur-convertisseurs-statiques-2-bac-science-d ingénieur

Machines électriques: Correction des exercices du chapitre Transformateur.
Machines électriques: Correction des exercices du chapitre Transformateur.Machines électriques: Correction des exercices du chapitre Transformateur.
Machines électriques: Correction des exercices du chapitre Transformateur.

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf

Chapitre IV : Les machines synchrones
Chapitre IV : Les machines synchronesChapitre IV : Les machines synchrones
Chapitre IV : Les machines synchrones

Le moteur asynchrone
Le moteur asynchroneLe moteur asynchrone
Le moteur asynchrone

Système+treuil+électrique+(corrigé)
Système+treuil+électrique+(corrigé)Système+treuil+électrique+(corrigé)
Système+treuil+électrique+(corrigé)

Démarrage d'un mas avec un variateur de vitesse
Démarrage d'un mas avec un variateur de vitesseDémarrage d'un mas avec un variateur de vitesse
Démarrage d'un mas avec un variateur de vitesse

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877

introduction automatisme industriel
introduction automatisme industrielintroduction automatisme industriel
introduction automatisme industriel

Notion de base
Notion de baseNotion de base
Notion de base

Chapitre 3 robotique e
Chapitre 3 robotique eChapitre 3 robotique e
Chapitre 3 robotique e

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT

Demarrage et variation_de_vitesse_prof
Demarrage et variation_de_vitesse_profDemarrage et variation_de_vitesse_prof
Demarrage et variation_de_vitesse_prof

Rapport du projet de fin d'études
Rapport du projet de fin d'étudesRapport du projet de fin d'études
Rapport du projet de fin d'études

Ener1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électriqueEner1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électrique

La méthode ziegler nichols pour la détermination des paramètres d un controle...
La méthode ziegler nichols pour la détermination des paramètres d un controle...La méthode ziegler nichols pour la détermination des paramètres d un controle...
La méthode ziegler nichols pour la détermination des paramètres d un controle...


En vedette

Variateur de vitesse activar 11
Variateur de vitesse activar 11Variateur de vitesse activar 11
Variateur de vitesse activar 11Boubakri Mohamed

Diaporama gestion des réseaux de distribution en présence de génération d’éne...
Diaporama gestion des réseaux de distribution en présence de génération d’éne...Diaporama gestion des réseaux de distribution en présence de génération d’éne...
Diaporama gestion des réseaux de distribution en présence de génération d’éne...Boubakri Mohamed

Travailler en securite
Travailler en securiteTravailler en securite
Travailler en securiteAnis Souissi

Electricité : sécurité électrique (CM1)
Electricité : sécurité électrique (CM1)Electricité : sécurité électrique (CM1)
Electricité : sécurité électrique (CM1)Christophe Palermo

le sujet d'une devinette
le sujet d'une devinettele sujet d'une devinette
le sujet d'une devinettemrssuheir

Electrocution-1
Electrocution-1Electrocution-1
Electrocution-1pdhpemag

Schémas électriques
Schémas électriquesSchémas électriques
Schémas électriqueszakarianho10

Prévention des risques électriques
Prévention des risques électriquesPrévention des risques électriques
Prévention des risques électriquesBoubakri Mohamed

CM1 - Signal et Information
CM1 - Signal et InformationCM1 - Signal et Information
CM1 - Signal et InformationPierre Maréchal

CM2 - Conversion Anlogique Numérique
CM2 - Conversion Anlogique NumériqueCM2 - Conversion Anlogique Numérique
CM2 - Conversion Anlogique NumériquePierre Maréchal

CM3 - Transformée de Fourier
CM3 - Transformée de FourierCM3 - Transformée de Fourier
CM3 - Transformée de FourierPierre Maréchal

Ener1 - CM3 - Puissance électrique
Ener1  - CM3 - Puissance électriqueEner1  - CM3 - Puissance électrique
Ener1 - CM3 - Puissance électriquePierre Maréchal


En vedette (20)

Electricite
ElectriciteElectricite
Electricite

Variateur de vitesse activar 11
Variateur de vitesse activar 11Variateur de vitesse activar 11
Variateur de vitesse activar 11

La peine de mort
La peine de mortLa peine de mort
La peine de mort

Diaporama gestion des réseaux de distribution en présence de génération d’éne...
Diaporama gestion des réseaux de distribution en présence de génération d’éne...Diaporama gestion des réseaux de distribution en présence de génération d’éne...
Diaporama gestion des réseaux de distribution en présence de génération d’éne...

Electricité
ElectricitéElectricité
Electricité

Travailler en securite
Travailler en securiteTravailler en securite
Travailler en securite

Electricité : sécurité électrique (CM1)
Electricité : sécurité électrique (CM1)Electricité : sécurité électrique (CM1)
Electricité : sécurité électrique (CM1)

le sujet d'une devinette
le sujet d'une devinettele sujet d'une devinette
le sujet d'une devinette

Electrocution-1
Electrocution-1Electrocution-1
Electrocution-1

Schémas électriques
Schémas électriquesSchémas électriques
Schémas électriques

Eléctricité
EléctricitéEléctricité
Eléctricité

Le triphase
Le triphaseLe triphase
Le triphase

Risque electrique
Risque electriqueRisque electrique
Risque electrique

Prévention des risques électriques
Prévention des risques électriquesPrévention des risques électriques
Prévention des risques électriques

CM4 - Transformée en z
CM4 - Transformée en zCM4 - Transformée en z
CM4 - Transformée en z

CM1 - Signal et Information
CM1 - Signal et InformationCM1 - Signal et Information
CM1 - Signal et Information

CM2 - Conversion Anlogique Numérique
CM2 - Conversion Anlogique NumériqueCM2 - Conversion Anlogique Numérique
CM2 - Conversion Anlogique Numérique

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé

CM3 - Transformée de Fourier
CM3 - Transformée de FourierCM3 - Transformée de Fourier
CM3 - Transformée de Fourier

Ener1 - CM3 - Puissance électrique
Ener1  - CM3 - Puissance électriqueEner1  - CM3 - Puissance électrique
Ener1 - CM3 - Puissance électrique


Similaire à Variateur de vitesse electronique de puissance

variateurs_de_vitesse (1).ppsx
variateurs_de_vitesse (1).ppsxvariateurs_de_vitesse (1).ppsx
variateurs_de_vitesse (1).ppsxlabregibidhi

02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...
02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...
02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...المفكر الباحث

[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiques[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiquesAbdelilahDgaigui

MEL-Poly-2021_Chp.1-Eléments de Machines Electriques (1).pdf
MEL-Poly-2021_Chp.1-Eléments de Machines Electriques (1).pdfMEL-Poly-2021_Chp.1-Eléments de Machines Electriques (1).pdf
MEL-Poly-2021_Chp.1-Eléments de Machines Electriques (1).pdfHamzaCHAIBOUB1

M207 Commande électronique des machines Mantaly.pptx
M207 Commande électronique des machines Mantaly.pptxM207 Commande électronique des machines Mantaly.pptx
M207 Commande électronique des machines Mantaly.pptxsaaid6

Matlab simulink partie 2
Matlab simulink partie 2Matlab simulink partie 2
Matlab simulink partie 2babaoui mohamed

10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf
10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf
10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdfKawtarBz1

ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxAPLOGAN

machine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et camachine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et caDystopien

Le moteur asynchrone_triphase
Le moteur asynchrone_triphaseLe moteur asynchrone_triphase
Le moteur asynchrone_triphaseYousef Jalti

090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Charge090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Chargeguest5814cb

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriquesmorin moli

fonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCETfonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCETmorin moli

Electromecanique chaptre1 l3 cme 1 1-n2
Electromecanique chaptre1 l3 cme 1 1-n2Electromecanique chaptre1 l3 cme 1 1-n2
Electromecanique chaptre1 l3 cme 1 1-n2Madjdoub Chemlel

Moteur électrique et variateur de vitesse
Moteur électrique et variateur de vitesseMoteur électrique et variateur de vitesse
Moteur électrique et variateur de vitessemoaad serhani

Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdfMicrosoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdfsaidsosso

Analyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptxAnalyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptxNagiBrahim


Similaire à Variateur de vitesse electronique de puissance (20)

variateurs_de_vitesse (1).ppsx
variateurs_de_vitesse (1).ppsxvariateurs_de_vitesse (1).ppsx
variateurs_de_vitesse (1).ppsx

02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...
02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...
02 da _copyright__marreurs_moteur_a__copyright__lectroniques_et_variation_de_...

Poly ep
Poly epPoly ep
Poly ep

[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiques[C stat][co]convertisseurs statiques
[C stat][co]convertisseurs statiques

MEL-Poly-2021_Chp.1-Eléments de Machines Electriques (1).pdf
MEL-Poly-2021_Chp.1-Eléments de Machines Electriques (1).pdfMEL-Poly-2021_Chp.1-Eléments de Machines Electriques (1).pdf
MEL-Poly-2021_Chp.1-Eléments de Machines Electriques (1).pdf

M207 Commande électronique des machines Mantaly.pptx
M207 Commande électronique des machines Mantaly.pptxM207 Commande électronique des machines Mantaly.pptx
M207 Commande électronique des machines Mantaly.pptx

Matlab simulink partie 2
Matlab simulink partie 2Matlab simulink partie 2
Matlab simulink partie 2

1167859.ppt
1167859.ppt1167859.ppt
1167859.ppt

10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf
10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf
10-CEMdesConvertisseurs-GAUTIER-ENSCachan (1).pdf

ONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptxONDULEUR_SOLAIRE.pptx
ONDULEUR_SOLAIRE.pptx

machine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et camachine a courant cc et ca machine a courant cc et ca machine a courant cc et ca
machine a courant cc et ca machine a courant cc et ca machine a courant cc et ca

Le moteur asynchrone_triphase
Le moteur asynchrone_triphaseLe moteur asynchrone_triphase
Le moteur asynchrone_triphase

090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Charge090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Charge

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriques

fonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCETfonctionnelle d’un système automatisé Le GRAFCET
fonctionnelle d’un système automatisé Le GRAFCET

Electromecanique chaptre1 l3 cme 1 1-n2
Electromecanique chaptre1 l3 cme 1 1-n2Electromecanique chaptre1 l3 cme 1 1-n2
Electromecanique chaptre1 l3 cme 1 1-n2

Moteur électrique et variateur de vitesse
Moteur électrique et variateur de vitesseMoteur électrique et variateur de vitesse
Moteur électrique et variateur de vitesse

Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdfMicrosoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdf

Chapitre 3 mli mcc
Chapitre 3 mli mccChapitre 3 mli mcc
Chapitre 3 mli mcc

Analyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptxAnalyse de circuits électronique de puissance.pptx
Analyse de circuits électronique de puissance.pptx


Plus de Boubakri Mohamed

Plus de Boubakri Mohamed (17)

Rectivar 11 __ variateur de vitesse
Rectivar 11    __  variateur de vitesseRectivar 11    __  variateur de vitesse
Rectivar 11 __ variateur de vitesse

Variateur moteur à courant continu 04 quadrants
Variateur moteur à courant continu  04 quadrantsVariateur moteur à courant continu  04 quadrants
Variateur moteur à courant continu 04 quadrants

Variateur de vitesse manuel
Variateur de vitesse  manuelVariateur de vitesse  manuel
Variateur de vitesse manuel

Bien etre au_travail
Bien etre au_travailBien etre au_travail
Bien etre au_travail

De la foudre à l’arc électrique
De la foudre à l’arc électriqueDe la foudre à l’arc électrique
De la foudre à l’arc électrique

Machines a courant continu
Machines a courant continuMachines a courant continu
Machines a courant continu

Réseaux électriques
Réseaux électriquesRéseaux électriques
Réseaux électriques

5778579
57785795778579
5778579

Communication interne
Communication interneCommunication interne
Communication interne

Regime neutre
Regime neutreRegime neutre
Regime neutre

831 installation-solaire
831 installation-solaire831 installation-solaire
831 installation-solaire

Les protections directionnelles
Les protections    directionnellesLes protections    directionnelles
Les protections directionnelles

Gene asynchrone
Gene asynchroneGene asynchrone
Gene asynchrone

Regime neutre
Regime neutreRegime neutre
Regime neutre

Présentation grafcet
Présentation grafcetPrésentation grafcet
Présentation grafcet

Moteur de roue
Moteur de roueMoteur de roue
Moteur de roue

831 installation-solaire
831 installation-solaire831 installation-solaire
831 installation-solaire


Variateur de vitesse electronique de puissance

  • 1. UNIVERSITÉ HASSAN 1er – SETTAT Faculté des Sciences et Techniques LP : Automation Industrielle Dr. Mourad ZEGRARI Chapitre ÉLECTRONIQUE DE PUISSANCE VARIATION DE VITESSE
  • 2. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 2 Objectifs du cours  Acquérir les notions de base sur la variation de vitesse.  Caractériser les composants de l’électronique de puissance.  Analyser les principaux convertisseurs statiques : Redresseurs, Hacheurs, Onduleurs, Gradateurs.  Étudier les procédés de variation de vitesse des moteurs électriques.
  • 3. Dr. Mourad ZEGRARI 1 Chapitre ÉLÉMENTS DE LA VARIATION DE VITESSE DES MACHINES ÉLECTRIQUES
  • 4. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 4 Plan  Intérêt de la variation de vitesse.  Composantes d’un système de variation de vitesse.  Convertisseurs statiques de l’électronique de puissance.  Caractérisation des interrupteurs électroniques.  Structures de base des convertisseurs statiques.  Pollution harmonique et facteur de puissance.
  • 5. Électronique de puissance et Variation de Vitesse Cycles de fonctionnement dans les unités industrielles :  Variation de vitesse intermittente La variation n’est pas une nécessité absolue, c’est une phase intermédiaire de fonctionnement (pompes, compresseurs).  Variation de vitesse continue L’application envisagée nécessite un fonctionnement à vitesse variable (traction, machines-outils, enrouleurs) 5 Intérêt de la variation de vitesse © M. ZEGRARI Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
  • 6. Électronique de puissance et Variation de Vitesse  Entraînement à vitesse constante Couple résistant de la pompe Tr et puissance Pm constantes. Réduction de débit de 20% : Baisse du rendement : 6 unun P8.0PD8.0D  an un n a u P P P P  Optimisation de l’énergie © M. ZEGRARI Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
  • 7. Électronique de puissance et Variation de Vitesse  Entraînement à vitesse variable Couple résistant de la pompe : Réduction du débit de 20% : Puissance en mode réduit : 7 nn 8.0D8.0D  2 nrr kT  3 nrnrn kTP  n 3 n 3 r P5.08.0kP  Réduction de 50% Optimisation de l’énergie © M. ZEGRARI Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
  • 8. Électronique de puissance et Variation de Vitesse 8  Entraînement à vitesse constante • Baisse de rendement. • Coût élevé. • Mauvaise précision. Optimisation des protocoles © M. ZEGRARI Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs
  • 9. Électronique de puissance et Variation de Vitesse 9 nn 8.0D8.0D  2 nrr kT   Entraînement à vitesse variable • Grande souplesse. • Meilleure précision. Optimisation des protocoles Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs © M. ZEGRARI
  • 10. Électronique de puissance et Variation de Vitesse 10 Exemples d’optimisation Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs © M. ZEGRARI
  • 11. Électronique de puissance et Variation de Vitesse 11 Techniques de variation de vitesse Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs © M. ZEGRARI
  • 12. Électronique de puissance et Variation de Vitesse 12 Schéma synoptique d’un système d’entraînement électromécanique : Équation fondamentale de mouvement : dt dΩ JTT rm  Moteurs d’entraînement Charges mécaniques Composantes d’un moto-variateur Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs © M. ZEGRARI Variateur Moteur Réducteur ChargeSource Commande Vs Va Tm Tc m c Capteur Cosigne Régulateur
  • 13. Électronique de puissance et Variation de Vitesse 13 Évolution de la vitesse en fonction du temps : Étude des phases de démarrage et de freinage. Cycle de vitesse : profil Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs © M. ZEGRARI
  • 14. Électronique de puissance et Variation de Vitesse 14 • Couple de démarrage : • Couple d’accélération : ard TTT  a a t60 N2 J dt d JT     Cycle de vitesse : Accélération Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs © M. ZEGRARI
  • 15. Électronique de puissance et Variation de Vitesse 15 • Couple de ralentissement : • Couple de freinage : r rra t60 N2 J dt d JTT     f frarrêt t60 N2 JTTT   Cycle de vitesse : Décélération Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs © M. ZEGRARI
  • 16. Électronique de puissance et Variation de Vitesse 16  Accélération et décélération contrôlées.  Variation de vitesse.  Régulation de vitesse.  Inversion du sens de marche.  Protections intégrées.  État du moteur (courant, tension, couple, vitesse, température) Fonctions d’un variateur de vitesse Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs © M. ZEGRARI
  • 17. Électronique de puissance et Variation de Vitesse 17  Communication et supervisions ;  Alarmes et diagnostic avancé ;  Cartes multi-moteur Fonctions évoluées Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs © M. ZEGRARI Ethernet Control net Device net Power Flex 700S - Allen Bradley Altivar ATV58H - Télémécanique
  • 18. Électronique de puissance et Variation de Vitesse 18 Fonctions des variateurs évolués Sources Sources HarmoniquesInterrupteursConvertisseursVariateurs © M. ZEGRARI Système de commutation des pompes
  • 19. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 19  Modifier la nature des grandeurs électrique (CC-CA).  Régler la puissance d’un système électrique.  Assurer conjointement, en cas de besoin, la modification de la nature et le réglage de la puissance électrique. Fonctions des convertisseurs Source de l’énergie électrique Convertisseur Statique Utilisation de l’énergie électrique Non réversible Réversible (CC ou CA) (CC ou CA) Variateurs Sources Sources HarmoniquesInterrupteursConvertisseurs
  • 20. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 20 Classification des convertisseurs Redresseurs Gradateurs Hacheurs Onduleurs Charge CC Charge CA Source CA Source CC + - Charge CA Charge CC • Chargeurs de batterie. • Commande des moteurs cc. • Systèmes d’alimentation. • Gradateurs de lumière. • Démarreurs électroniques. • Variateurs de vitesse à MAS. • Abaisseur-élévateur (tension). • Alimentation à découpage. • Commande des MCC. • Alimentation sans interruption • Fours industriels. • Commande des MAS. Variateurs Sources Sources HarmoniquesInterrupteursConvertisseurs
  • 21. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 21 Un convertisseur statique comporte essentiellement :  Des interrupteurs électroniques fonctionnant, de manière périodique, en régime de commutation (tout ou rien).  Des éléments réactifs (inductances et/ou condensateurs) permettant le stockage intermédiaire de l’énergie électrique. Convertisseur Statique Source d’entrée ie Commande Structure des convertisseurs statiques is Source de sortie ve vs Variateurs Sources Sources HarmoniquesInterrupteursConvertisseurs
  • 22. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 22  Dispositifs à semi-conducteurs … • Diodes. • Thyristors et triacs. • Transistors (BJT, MOSFET, IGBT)  … adaptés aux dispositifs de puissances • Courants et tensions élevés. • Phénomènes de commutation (limites en tension et en courant). Types des interrupteurs Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
  • 23. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 23 Interrupteur à 2 électrodes : Anode (A), Cathode (K) • Conduction : VAK > 0 (conduction spontanée) • Blocage : IA = 0 (blocage spontané) Diode (D) : caractéristiques Symbole VAK IA Conduction en direct Blocage en inverse Caractéristique v-i A K VAK IA Diode de puissance Date1954 Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
  • 24. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 24 Interrupteur à 3 électrodes : Anode (A), Cathode (K), Gâchette (G) • Amorçage : VAK > 0 ET IG > 0 (amorçage commandé) • Blocage : IA < IH OU VAK << 0 (blocage spontané) Thyristor (SCR) : caractéristiques Symbole VAK IA Conduction en direct Blocage en inverse Caractéristique v-i A K VAK IA Thyristor de puissance BTW 48A-1200V IG Blocage en direct Date1962 Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
  • 25. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 25 Le Circuit d’Aide à La Commutation (CALC) permet de protéger contre :  Les variations importantes de la tension (dv/dt) par un circuit RC.  Les variations importantes du courant (di/dt) par une inductance L. Thyristor : Circuit de protection L RTh D C • Th : thyristor à protéger. • L : inductance pour protéger contre les (di/dt). • C : condensateur pour protéger contre les (dv/dt). • R : protège le thyristor pendant la décharge de C. • D : permet la charge rapide du condensateur. Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
  • 26. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 26 Variante du thyristor rapide complètement commandé par sa gâchette :  Amorçage : maintenir un courant IG > 0.  Blocage : maintenir un courant IG < 0. Utilisation Convertisseurs de forte puissance (jusqu’à 10 kV et 5 000 A). Toutefois, en raison des progrès des IGBT, leur part de marché tend à décroître. Thyristor GTO (Gate Turn-Off) Date1962 Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
  • 27. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 27 Interrupteur à 3 électrodes : Base (B), Collecteur (E), Emetteur (E) • Amorçage : VCE > 0 ET IB > 0 (amorçage commandé) • Blocage : IB = 0 OU VCE << 0 (blocage commandé) Transistor bipolaire (BJT) : caractéristiques Symbole VCE IC Conduction en direct Caractéristique v-i C E VCE IC Transistor bipolaire TIP 3055 – TO 218 IB Blocage en direct B Date1968 Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
  • 28. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 28 Interrupteur à 3 électrodes : Grille (G), Drain (D), Source (S) • Amorçage : VDS > 0 ET VGS > 0 (amorçage commandé) • Blocage : VGS  0 (blocage commandé) Transistor à effet de champ (MOS-FET) Symbole VDS ID Conduction en direct Caractéristique v-i D S VDS ID Transistor MOS-FET en pont IB Blocage en direct G Date1963 VGS Conduction en inverse Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
  • 29. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 29 Interrupteur à 3 électrodes : Grille (G), Collecteur (E), Emetteur (E) • Amorçage : VCE > 0 ET VGE > 0 (amorçage commandé) • Blocage : VGE  0 (blocage commandé) Transistor à grille isolée (IGBT) Symbole VCE IC Conduction en direct Caractéristique v-i C E VCE IC Transistor IGBT 400 V - 12 A VGE Blocage en direct G Date1995 Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
  • 30. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 30 Dans le plan (vk, ik), le point de fonctionnement décrit un cycle au cours d'une période. Les modes de commutation se déduisent alors de ses positions initiales et finales. Choix d’un interrupteur Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
  • 31. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 31 Amorçage Blocage Spontané Commandé Spontané  Diodes  Thyristors Commandé  Thyristor dual  Transistor  Thyristor avec circuit d’e blocage. Tableau de synthèse Variateurs SourcesConvertisseurs Sources HarmoniquesInterrupteurs
  • 32. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 32 • Source de tension • Source de courant Caractérisation des sources Circuit actif vsC Source de tension Circuit actif is Source de courant Variateurs SourcesConvertisseurs Interrupteurs Sources Harmoniques
  • 33. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 33 Le convertisseur statique connecte deux sources par l’intermédiaire des interrupteurs électroniques. Les règles d’interconnexion des sources sont : 1. Une source de tension ne doit jamais être court-circuitée, mais elle peut être ouverte. 2. Une source de courant ne doit jamais être ouverte, mais elle peut être court-circuitée. 3. Ne jamais connecter entre elles deux sources de même nature. 4. On ne peut connecter directement que deux sources de natures différentes. Règles d’interconnexion des sources Variateurs SourcesConvertisseurs Interrupteurs Sources Harmoniques
  • 34. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 34 Elle met en liaison une source de tension avec une source de courant. Séquences Configuration de base Conception des convertisseurs directs Variateurs SourcesConvertisseurs Interrupteurs Sources Harmoniques
  • 35. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 35 1ère Structure : Modifier la nature de l’une des sources. L’élément de stockage est placé à l’extérieur du convertisseur. Conception des convertisseurs indirects Variateurs SourcesConvertisseurs Interrupteurs Sources Harmoniques
  • 36. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 36 2ème Structure : Utiliser deux convertisseurs directs intercalés. L’élément de stockage fait partie du convertisseur global. Conception des convertisseurs indirects Variateurs SourcesConvertisseurs Interrupteurs Sources Harmoniques
  • 37. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 37 En pratique, les convertisseurs statiques sont le plus souvent alimentés par des sources de tensions sinusoïdales 1~ ou 3~ : Le courants absorbé est périodique (T) mais non sinusoïdal :  Courant moyen :  Courant efficace : Fonctionnement non linéaire Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs tT vs is Pulsation :  = 2f = 2/T is vs Dipôle non-linéaire
  • 38. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 38 La décomposition en série de Fourrier du courant donne : Où : et Notion d’harmoniques • si la fonction est paire, les coefficients bn sont nuls. • si la fonction est impaire, les coefficients an sont nuls. • si la fonction est symétrique, les termes d’indices pairs sont nuls. • le terme d’indice n = 1 est appelé fondamental. Les autres termes sont désignés « harmoniques » Propriétés générales Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
  • 39. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 39 En électronique de puissance, le courant est non sinusoïdal et déphasé de  par rapport à la tension d’alimentation : Représentation spectrale • termes an nuls. • coefficients In = bn/2 tT vs is f 2f 3f 4f 5f nf Fréquence Fondamental Harmoniques 0 I1 I2 I3 I4 I5 In Courant efficace : Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
  • 40. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 40 Nous définissons les puissances suivantes :  Puissance active :  Puissance réactive :  Puissance apparente :  Puissance déformante : Puissances effectives Puissance due uniquement au fondamental I1 du courant is. Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
  • 41. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 41 Le fonctionnement en mode non-linéaire met en évidence :  Facteur de puissance :  Facteur de déplacement :  Taux de Distorsion Harmonique du courant :  Facteur de crête du courant source absorbé : Grandeurs caractéristiques Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
  • 42. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 42 La présence des harmoniques du courant absorbé par un convertisseur provoque les effets suivants :  Diminution du facteur de puissance (à cause de la puissance D).  Augmentation des pertes Joule (effet accentué par l’effet de peau).  Augmentation des pertes magnétiques.  Déclassement des appareils alimentés (moteurs, transformateurs, etc.)  Création de courants homopolaires dans la ligne neutre. Effets de la pollution harmonique Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
  • 43. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 43 Les effets des harmoniques peuvent être réduit par :  Connexion sur des réseaux HTA (moyenne tension) ou HTB (haute tension) moins sensibles à la pollution harmonique.  Utilisation d’un filtre passif (par circuit RLC placé en parallèle).  Utilisation d’un filtre actif (onduleur) permettant d’absorber la composante polluante du courant fourni par le réseau.  Synthèse de convertisseurs avec des commandes particulières, de façon à compenser les effets des harmoniques. Compensation des harmoniques Variateurs Sources HarmoniquesConvertisseurs SourcesInterrupteurs
  • 44. Dr. Mourad ZEGRARI 2 Chapitre REDRESSEURS – HACHEURS VARIATION DE VITESSE DES MOTEURS CC
  • 45. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 45 Plan  Montages Redresseurs Non commandés à diodes.  Montages Redresseurs Commandés à thyristors.  Montages Hacheurs à 1 quadrant.  Montages Hacheurs à 2 et 4 quadrants.  Variateurs de vitesse des moteurs à courant continu.
  • 46. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 46 Conversion d’une source CA en une source CC :  Facteur de forme :  Facteur d’ondulation : Redresseur •Interrupteurs •Éléments LC Source alternative Charge ica icc vca vcc Principe Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés )moy(v )eff(v FF cc cc      1²FF )moy(v ²)moy(v²)eff(v FO cc cccc   
  • 47. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 47  Grandeurs caractéristiques  Performances FF = 1.11 FO = 48.2% D1 R iS iCC iD1 Tr vCCvS D3 D2 D4 ip vp D2 – D3D1 – D4 iD1, iD4 ωt π 2π vS vCC ωt vCC(moy) iCC ωt iCC(moy) Vm Im ωt pcc = vcc icc Pm pCC(moy) iD2, iD3 D1 – D4 m cc 2V v (moy)  cc m cc v (moy) 2V i (moy) R R    m cc V v (eff) 2  m cc I i (eff) 2  Pont monophasé : PD1 Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 48. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 48 m cc 2V v (moy)  D1 R iS iCC iD1 Tr vCCvS D3 D2 D4 ip vp L Charge très inductive D1 – D4 ωt  conduction iCC ωt iCC(moy) π vCC ωt vCC(moy)Vm 2π 2π D1 – D4D2 – D3 π  Tension vcc doublement redressée.  Courant icc pratiquement constant. cc cc v (moy) i (moy) R  iD1 iS ωt Pont monophasé : PD1 Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 49. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 49  Tension moyenne dans la charge :  Ondulations du courant négligeables :  cc m 3 3 v moy V 2   D1 ia icc A vcc D2 D3vAN vBN vCN B C ib ic N Source triphasée équilibrée R L Charge très inductive Vm D2D1 ωt vAN π 2π vCC ωt vCC(moy) iCC ωt iCC(moy) ωt D3 vBN vCN ωt ωt ia ib ic     tecc cc C R moyv moyi  Pont Simple Triphasé : PS3 Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 50. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 50 Tension vcc composée des sections les plus positives et les plus négatives : vcc = vXN - vYN D1 R ia icc A vcc D2 D3vAN vBN vCN B C ib ic N Source triphasée équilibrée Vm ωt vAN π 2π ωt vXN ωt vBN vCN ωt ia  cc m 3 3 v moy V  D4 D6D5 vYN vCC(moy) vCC = vXN - vYN 1.73 Vm X Y    cc cc v moy i moy R  Pont Double Triphasé : PD3 Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 51. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 51  Principe • L’élément redresseur est un thyristor amorcé à partir d’un circuit d’allumage ; • La tension obtenue est continue et réglable.  Structures • Redressement simple ou double alternance ; • Source monophasée ou triphasée ; • Emploi d’un pont tout thyristors ou mixte. Redresseurs commandés Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 52. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 52 T1 R iS icc Tr vCCvS T3 T2 T4 ip vp Charge résistive Circuit d’allumage G1 G2 G3 G4 T2–T3T1–T4 ωt π 2π vS vCC ωt vCC(moy) iCC ωt iCC(moy) Vm T1–T4       cos1 V moyv m cc     R moyv moyi cc cc   Angle de conduction : θcond =  –  Valeurs moyennes : Im iT1 iS ωt ωt Pont commandé PD1 Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 53. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 53 T2–T3T1–T4 ωt π 2π vS vCC ωt vCC(moy) iCC ωt iCC(moy) Vm Im ωt Pm pCC(moy) T1–T4   m cc 2V v moy cos      cc cc 0 v moy i moy I R     m 0 cc 2V I p moy cos    Les caractéristiques électriques sont : Courbes de variation de vcc(moy) et P : m2V   vCC(moy)  pCC(moy) P0 pcc  0 Redresseur pcc  0 Onduleur  /2/2       cc p s s p moy 2 2 F cos v eff i eff      Pont commandé : marche en onduleur Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 54. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 54 Vm T2T1 ωt vAN π 2π vCC ωt vCC(moy) iCC ωt iCC(moy) ωt T3 T1 vBN vCN ωt ωt ia ib ic T1 R ia icc A vcc T2 T3vAN vBN vCN B C ib ic N Source triphasée équilibrée Sections les plus positives :  Conduction continue : 0    30°  Conduction discontinue : 30°    cc m 3 3 v moy V cos 2      m cc 3V v moy 1 cos 2 6             Pont commandé PS3 Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 55. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 55 On converti une source CC fixe à une source CC variable.  Hacheur dévolteur : Vcc > Vch  Hacheur survolteur : Vcc < Vch Source continue Charge continueHacheurVcc Vch icc ich Tension continue variable Tension continue fixe Montage Hacheur Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 56. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 56 Un transistor de puissance fonctionnant en commutation T Commande Un thyristor de puissance avec un circuit de blocage T Blocage t vcomSignal de commande Source VCC vCh D icc T Hacheur Charge L’interrupteur "T" peut être : Réalisation des interrupteurs Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 57. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 57  Temps de conduction : tON  Temps de blocage : tOFF  Période de hachage : Ts = tON + tOFF  Rapport cyclique :  = tON / Ts tON = α Ts tOFF = (1 – α) Ts Source Charge VCC icc iD iR iC vRvC L D RC T iL vF Hacheur Filtre tON tOFF Ts = 1/fs t vCOM Signal de commande Hacheur dévolteur (série) Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 58. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 58  Phase de conduction vF = Vcc vL = Vcc - VR iL = iT iD = 0  Phase de récupération vF = 0 vL = - VR iL = iD iT = 0 VCC icc = iL iD = 0 iR iC vRvC L D RC T iL vF = Vcc vL VCC icc= 0 iD= iL iR iC vRvC L D RC T iL vF= 0 vL Phases de fonctionnement Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés Hacheur non réversible en courant et en tension (1Q)
  • 59. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 59  Courant iL ininterrompu (L suffisamment grande).  Tension vR constante (C suffisamment grande). 0 t vF vcc tON tOFF vF(moy) 0 tvL (1-α)vcc -αvcc 0 t iL ΔI iL(moy) 0 t iT 0 t iD   ccFR Vmoyvv   F ccv moy V   Lv moy 0 0  VR Vcc 1 Formes d’onde Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 60. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 60  Ondulation du courant iL  Ondulation de la tension vR     cc L min 1 V i t t I L      s cc ON Rcc T L V 1t L VV I      R V R V moyi ccR L   0 t vF vcc tON tOFF vF(moy) 0 tvL (1-α)vcc -αvcc 0 t iL ΔI iL(moy) 0 t vC ΔV VC(moy)    2cc 2s s R cc 1 V T 1 TV 8 LC V V 8 LC            Filtre de sortie Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés
  • 61. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 61 Source Charge VCC icc iD iR iC vRvC L D RCT iL vL Hacheur Filtre iT  Tension de sortie :  Ondulation de courant : Hacheur Survolteur (parallèle) Hacheurs réversibles Variateurs de vitesse Hacheurs 1 Quadrant Redresseurs Commandés Redresseurs Non commandés cccc OFF s R V 1 1 V t T v   0  VR/Vcc 1 1 2 3 4 5 0.5 s cc ON cc T L V t L V I 
  • 62. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 62 Combinaison de 2 hacheurs (série et parallèle) avec un sens de rotation :  Hacheur série : Fonctionnement en moteur.  Hacheur parallèle : Fonctionnement en récupération. Source VCC icc L D1 R T1 ia1 Hacheur dévolteur Moteur CC E Source VCC icc L T2 RD2 ia2 Hacheur survolteur Moteur CC E Source VCC icc L R Moteur CC E T2 T1 ia Hacheur 2Q D2 D1 Hacheur réversible en I (2Q) Variateurs de vitesse Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Hacheurs réversibles
  • 63. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 63 Combinaison de 2 hacheurs avec inversion du sens de rotation :  Hacheur série : Fonctionnement en moteur.  Hacheur parallèle : Fonctionnement en récupération. Source VCC icc L D3 R T3 ia1 Hacheur dévolteur Moteur CC E Source VCC icc L T2 RD2 ia2 Hacheur survolteur Moteur CC E Source VCC icc L R Moteur CC E ia T2 T3 Hacheur 2Q D2 D3 Hacheur réversible en V (2Q) Variateurs de vitesse Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Hacheurs réversibles
  • 64. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 64 Combinaison de deux hacheurs à 2 quadrants (dévolteur-survolteur) :  Hacheur à 4 Quadrants réversible en courant et en tension. Source VCC is LR Moteur CC E ia T2 T1 Hacheur 2Q D1 D2 D4 T3 Hacheur 2Q D3 T4va Hacheur réversible en V et en I (4Q) Variateurs de vitesse Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Hacheurs réversibles
  • 65. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 65  Tension moyenne : Forme bipolaire de la tension. 0 tva vcc - vcc 0 t ia ΔI ia(moy) 0 t is    a ccv moy 2 1 V  0  +Vcc 1 -Vcc 0.5 va Hacheur 4Q : caractéristiques Variateurs de vitesse Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Hacheurs réversibles
  • 66. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 66 Équations simplifiés : Expression de la vitesse : Caractéristique mécanique : Variation de la vitesse par modification de la caractéristique du couple Tem(). Paramètres de variation de la vitesse :  Résistance d’induit : Ra  Flux inducteur :   Tension d’alimentation : Va   a a a a a em v em2 V R I V R T mT K K K           a v V K      a 2 R m K   v emmT    Variation de vitesse des moteurs cc Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles
  • 67. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 67 Procédure : Placer une résistance Rv en série avec l’induit. Mode de variation :  Vitesse à vide v inchangée.  Modification de la pente m de la caractéristique mécanique. 1 Tr Tem  v   a v 2 R R m K    a v V K    Ra1Ra2Ra3 3 2 Entraînement à couple résistant constant Action sur la résistance d’induit Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles
  • 68. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 68 Procédure : Varier le courant inducteur Ie d’excitation. Mode de variation :  Modification de la vitesse à vide v.  Modification de la pente m de la caractéristique mécanique. Tr Tem    a 2 R m K   a v V K    1 2 3 v1 v2 Entraînement à couple résistant constant v3 Action sur le flux inducteur Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles
  • 69. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 69 Procédure : Varier la tension Va d’alimentation de l’induit. Mode de variation :  Vitesse à vide v déplacée.  Pente m de la caractéristique mécanique reste inchangée. Tr Tem  v1   a 2 R m K   a v V K    Va1Va2Va3 v3 v2 Entraînement à couple résistant constant Action sur la tension d’alimentation Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles
  • 70. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 70 Équation de la vitesse : Courbes paramétrées en tension. Courbes paramétrées en couple.   a a em v em2 V R T mT K K        Tem  v1 Va1 Va2 Va3 v3 v2 Va  Tm1 Tm2 Tm3 Action sur la tension d’alimentation Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles
  • 71. Électronique de puissance et Variation de Vitesse 71 Plusieurs critères sont à prendre en considération :  Nature de la source d’énergie (continue ou alternative)  Inversion du sens de rotation  Charge entraînante ou non  Mode de freinage (naturel ou forcé)  Gamme de puissance du moteur  Mode de commande du moteur (en couple ou en vitesse) Structure des variateurs MCC Tem (Ia)  (Va) Q1 Moteur Q4 Génératrice Q3 Moteur Q2 Génératrice © M. ZEGRARI
  • 72. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 72 Redresseur À Diodes Hacheur Réseau Alternatif Redresseur Commandé À Thyristors Convertisseur Direct MCC Variateurs de vitesse pour MCC Réseau Alternatif Convertisseur Indirect Hacheur Convertisseur Direct Réseau Continu MCC MCC Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles
  • 73. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 73 Hacheur 4 quadrants Pont en H réversible en courant et en tension. VCC icc ia T2 T1 D1 D2 D4 T3D3 T4 va MCC M A C B A B C LS LS L L Double pont redresseur SCR Redresseurs à thyristors réversibles montés en inverse. Modes de variation de la tension Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles
  • 74. Électronique de puissance et Variation de Vitesse 74 P < 5 kW Double pont PD2 completPont PD2 mixte  Tem Q1  Tem Q1 Q4 Q2 Q3 Source Schneider Électrique gamme Rectivar Alimentation par réseau monophasé Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles © M. ZEGRARI
  • 75. Électronique de puissance et Variation de Vitesse 75 P > 5 kW Double pont PD3 completPont PD3 mixte  Tem Q1  Tem Q1 Q4 Q2 Q3 Source Schneider Électrique gamme Rectivar Alimentation par réseau triphasé Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles © M. ZEGRARI
  • 76. Électronique de puissance et Variation de Vitesse 76 Réseau M = DRL Th2Th1 D1 D2 Schéma de principe :  Les interrupteurs statiques sont unidirectionnels en courant (non réversible en couple).  Un seul sens de rotation.  1 quadrant de fonctionnement (Q1).  Aucune contrainte de freinage. Montage avec pont mixte Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles © M. ZEGRARI
  • 77. Électronique de puissance et Variation de Vitesse 77 Pour inverser le sens de rotation, il faut croiser les connexions sur le moteur (inversion de polarité) à l’aide d’un contacteur : Réseau M = DRL Th2 Th1 D1 D2  2 quadrants de fonctionnement (Q1 et Q3).  Les conclusions précédentes restent identiques.  Industriellement, on utilise un pont mixte avec des blocs intégrés. Montage avec pont mixte Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles © M. ZEGRARI
  • 78. Électronique de puissance et Variation de Vitesse 78 Réseau M = Th2 Th1 Th3 Th4 Nous utilisons le schéma suivant :  Les interrupteurs sont unidirectionnels en courant.  Nous obtenons 2 sens de rotation.  Fonctionnement sur 2 quadrants (Q1 et Q2).  Freinage statique (Q°2). Montage avec pont complet Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles © M. ZEGRARI
  • 79. Électronique de puissance et Variation de Vitesse 79 Première solution : croiser les connexions par contacteur Solution peu retenue industriellement  pas de freinage dynamique.  Les interrupteurs sont unidirectionnels en courant  2 sens de rotation.  4 quadrants de fonctionnement.  Freinage statique (quadrants Q2 et Q4). Inversion du sens de marche Réseau M = Th2 Th1 Th3 Th4 Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles © M. ZEGRARI
  • 80. Électronique de puissance et Variation de Vitesse 80 Deuxième solution : ajouter un deuxième pont en tête-bêche.  Les interrupteurs composés sont bidirectionnels en courant  2 sens de rotation.  4 quadrants de fonctionnement.  Freinage statique et dynamique (quadrant Q2 et Q4).  Solution rentable en cas de récupération de l’énergie. Inversion du sens de marche Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles Réseau M = Th2Th1 Th3 Th4 Réseau T’h2T’h1 T’h3 T’h4 © M. ZEGRARI
  • 81. Électronique de puissance et Variation de Vitesse 81 Alimentation par source continue Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles © M. ZEGRARI Redresseur À Diodes Hacheur MCC Réseau Alternatif Convertisseur Indirect Hacheur Convertisseur Direct Réseau Continu MCC Le réseau continu provient : - soit de batteries - soit d’un redresseur à diode
  • 82. Électronique de puissance et Variation de Vitesse 82 Type de hacheur : Série  Pas de freinage : Q1  Hacheur non réversible en courant.  Avec freinage : Q1 - Q2  Hacheur réversible en courant (condition à satisfaire par les interrupteurs et par la source). Fonctionnement à 1 sens de rotation Tem  Q2 Q1 Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles MoteurGénératrice © M. ZEGRARI
  • 83. Électronique de puissance et Variation de Vitesse 83 Type de hacheur : Pont  Réversibilité en tension (vitesse) et en courant (couple).  Freinage assuré dans les deux sens de rotation.  Les interrupteurs statiques doivent être bidirectionnels en courant. Fonctionnement à 2 sens de rotation Tem  Q2 Q1 Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles MoteurGénératrice Q4Q3 Moteur Génératrice © M. ZEGRARI
  • 84. Électronique de puissance et Variation de Vitesse 84 Afin de freiner le mouvement du moteur, il faut pour dissiper l’énergie cinétique (inertie) emmagasinée par le rotor et la charge. Plusieurs solutions sont possibles :  Freinage mécanique (non abordé dans ce chapitre)  Utilisation d’un module de freinage (résistance électrique) pour faire débiter la machine cc.  Renvoi de l’énergie dans la source d’alimentation. Freinage des moteurs cc Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles © M. ZEGRARI
  • 85. Électronique de puissance et Variation de Vitesse 85 Réseau M = DRL Th2Th1 D1 D2 Module de freinage  Aucune possibilité de freinage par le variateur.  Ajouter un module de freinage. Commande par pont mixte Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles © M. ZEGRARI
  • 86. Électronique de puissance et Variation de Vitesse 86  Fonctionnement aux quadrants Q1 et Q2 : Freinage par inversion de la tension (renvoi de l’énergie sur le réseau). Réseau M = Th2 Th1 Th3 Th4 Module de freinage  Par contre, la réversibilité en courant n’est pas possible. Solution : Rajouter un module de freinage : quadrants Q2 et Q4. Commande par pont complet Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles © M. ZEGRARI
  • 87. Électronique de puissance et Variation de Vitesse 87 Commande VaM DRL Ia Vcc T  Freinage possible sans modification de la structure si l’interrupteur statique et la source sont réversibles en courant.  Dans le cas d’une impossibilité de la réversibilité de la source on rajoute un module de freinage  Il faut alors surveiller la tension aux bornes de la source afin qu’elle ne devienne pas trop importante (tenue des composants en tension). Commande par Hacheur série Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles © M. ZEGRARI
  • 88. Électronique de puissance et Variation de Vitesse 88 Commande par Hacheur en pont Redresseurs Commandés Redresseurs Non commandés Hacheurs 1 Quadrant Variateurs de vitesse Hacheurs réversibles  Freinage possible sans modification de la structure à condition que : • les interrupteurs statiques soient réversibles en courant. • La source d’alimentation soit réversible en courant.  En cas de non réversibilité de la source (cas fréquent en industrie), le freinage peut être réalisé par un module de freinage placé aux bornes de la source. © M. ZEGRARI
  • 89. Dr. Mourad ZEGRARI 3 Chapitre GRADATEURS – ONDULEURS VARIATION DE VITESSE DES MOTEURS CA
  • 90. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 90 Plan  Montages Gradateurs à contrôle de phase.  Montages Gradateurs à ondes entières.  Montages Onduleurs monophasés.  Montages Onduleurs triphasés.  Variateurs de vitesse des moteurs à courant alternatif.
  • 91. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 91 Conversion d’une source CA en une source CC réglable en puissance :  Réglage par contrôle de phase : Découpage de l’onde de la source.  Réglage par train d’ondes entières. GradateurSource alternative Charge ica ica vca vca Principe Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 92. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 92 Le contrôle de la valeur efficace de la sortie s’effectue par modification de l’angle de retard à l’amorçage de 2 thyristors en tête-bêche. Tension efficace : Gradateur VAN Charge   vch t N VCh Gradateur monophasé         2 2/2sin Veffv mch Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase Pour un récepteur inductif :   
  • 93. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 93 Les dispositifs utilisés sont à base de triacs ou de thyristors : Gradateur triphasé A B C La difficulté de réglage apparaît quand le déphasage  varie avec l'état de la charge, ce qui est le cas pour un moteur asynchrone. Gradateur triphasé Charge Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 94. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 94 Fonctionnement  Variation de la valeur efficace de la tension Vs par réglage de l’angle de retard à l’amorçage des thyristors.  Intégration des fonctions de protections et de contrôle avancées (exemple : Démarreur SMC-3). Gradateur Q RT L1 L2 L3 KML W MAS U V Application : Démarreur pour MAS Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 95. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 95 La tension fournie par un montage gradateur présente des harmoniques de valeur importante :  1 0.5 90 1800 V1 / Vs u = 90°  0.4 0.3 0.2 0.1 90 1800 V3 / V1 30° u = 90° 60° 0° u = 0° Fondamentale Harmonique 3 Problème des harmoniques Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 96. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 96 La présence des harmoniques entraine des pertes en puissance. 75 50 25 0.50 10.25 0.75 Onde pleine  = 30°  = 90°  = 120° P1 / Pn Rendement % Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase Altération du rendement
  • 97. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 97 À l’aide d’un interrupteur à commandé périodique, on laisse passer un certain nombre de sinusoïdes complètes. Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateur à train d’ondes Gradateurs Contrôle Phase Interrupteur Vs Charge vch t VCh  Période de la source : Ts = 1/fs  Période de commande de l’interrupteur : Tg = NTs  Durée de conduction de l’interrupteur : Tc = nTs Tg = N Ts Tc = n Ts
  • 98. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 98  Rapport de commande : a = n N  Valeur efficace : Vch eff = a × Vs  Puissance de sortie : Pch = a × Ps Applications : • Chauffage industriel. • Mélangeur (homogénéisation). Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Valeurs caractéristiques Gradateurs Contrôle Phase
  • 99. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 99 Conversion d’une source CC en une source CA réglable en fréquence : Champs d’application :  Continuité de service (Alimentations Sans Interruptions).  Productions de tensions sinusoïdales.  Variation de la vitesse des moteurs à courant alternatif. OnduleurSource continue Charge icc ica vcc vca Structure de l’onduleur Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 100. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 100 Les onduleurs se classent en deux groupes :  Onduleurs à fréquence fixe : alimentations de secours en urgences (centres hospitaliers, systèmes informatiques, centrales téléphoniques, etc.). Ces dispositifs sont alimentés par une batterie d’accumulateurs.  Onduleurs à fréquence variable : systèmes alimentés en courant continu à partir du réseau alternatif par l’intermédiaire d’un redresseur. (variateurs de vitesse pour moteurs asynchrones). Types d’onduleurs Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 101. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 101 Le circuit de puissance identique à celui d’un hacheurs 4Q :  4 interrupteurs électroniques.  4 diodes de récupération. Source VCC icc LR Charge CA ica T2 T1 Hacheur 2Q D1 D2 D4 T3 Hacheur 2Q D3 T4 vca Onduleur en pont Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 102. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 102 Séquences de fonctionnement Les commandes sont symétriques :  0  t  Ts/2 : amorçage de T1-T4.  Ts/2  t  Ts : amorçage de T2-T3. Onde sortie La tension de sortie vac est alternative, rectangulaire en créneaux. Le taux d’harmoniques est élevé. 0 t T1 T1 : ON Ts/2 Ts T1 : ON État passant État bloqué 0 t T2 T2 : ON Ts/2 Ts 0 t T3 T3 : ON Ts/2 Ts 0 t T4 T4 : ON Ts/2 Ts T4 : ON 0 t vca +Vcc -Vcc Commande symétrique Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 103. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 103  Tension vac en forme de créneaux symétriques de moyenne nulle, riche en harmoniques.  Courant iac continu pour débit sur charge inductive. La forme devient linéaire si l’inductance est élevée. 0 tVac – iac 0 t vca Composante Fondamentale +Vcc -Vcc T1-T4 : ON T1-T3 : ON ica vca Ts/2 Ts  ac ccv eff V   cc ac 4V 1 1 1 v t sin sin3 sin5 sink 3 5 k                k : impair Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase Formes d’onde
  • 104. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 104 Séquences de fonctionnement : Les commandes sont décalées :  0  t  Ts/2 : amorçage de T1.  Ts/2  t  Ts : amorçage de T3.  t0  t  t0+Ts/2 : amorçage de T4.  t0+Ts/2  t  t0+Ts : amorçage des T2. Tension e de sortie 0 t T1 T1 : ON Ts/2 Ts T1 : ON État passant État bloqué 0 t T2 T2 : ON Ts/2 Ts 0 t T3 T3 : ON Ts/2 Ts 0 t T4 T4 : ON Ts/2 Ts T4 : ON 0 t vca +Vcc -Vcc   0 ac cc s 2t v eff V 1 T        Commande décalée Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 105. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 105 Analyse graphique : Les commandes sont décalées :  Tension de sortie en forme de créneaux séparés par des intervalles où elle est nulle.  Zones mortes de largeur t0 ajustable, permettant le réglage de la valeur efficace de la tension de sortie. Tension efficace de sortie : 0 t Composante Fondamentale ica vca   0 ac cc s 2t v eff V 1 T        0 t vca +Vcc -Vcc T1 : ON T1-T3 : ON Ts/2 Tst0 T3 : ON T4 : ON T2 : ON Formes d’onde Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 106. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 106 Dans la technique de Modulation de la Largeur d’Impulsion (MLI ou PWM), la génération de la tension de sortie est obtenue par découpage de la tension redressée au moyen d’impulsions dont la durée, donc la largeur, est modulée de telle manière que le courant alternatif résultant soit aussi sinusoïdal que possible. ia t va t Onde de sortie moyenne Modulation de la Largeur d’Impulsion MLI Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 107. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 107 Séquence d’amorçage en Modulation de Largeur d’Impulsions. t ia t va Fondamentale Formes d’onde de la commande MLI Onduleurs Triphasés Variateurs de vitesse MAS Onduleurs Monophasés Gradateurs Ondes Gradateurs Contrôle Phase
  • 108. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 108 Circuit produisant un système triphasé équilibré de courant :  Trois transistors sont en conduction à chaque instant.  Deux transistors d’un même bras (T1-T4) sont amorcés à 180° de décalage. Source continue VCC icc A ia T1 D1 T2 D2 T3 D3 T4 D4 T5 D5 T6 D6 Charge triphasée B C ib ic Structure de l’onduleur triphasé Onduleurs Triphasés Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés
  • 109. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 109 On distingue les trois commandes suivantes :  Commande 180° Chaque transistor est commandé pendant 180°. Les commandes de deux transistors d’un même bras sont décalées de 120° par rapport aux transistors du bras voisin.  Commande 120° Elle est identique à celle d’un pont triphasé à thyristors. Chaque transistor conduit pendant le 120°, ce qui correspond à une zone vide de 60° entre la commande de deux transistors d’un même bras.  Commande MLI Afin d’atténuer certaines harmoniques de la tension, on module les largeurs des impulsions. Cette technique permet d’éviter l’emploi d’un filtre encombrant et onéreux en sortie de l’onduleur. Commandes de l’onduleur triphasé Onduleurs Triphasés Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés
  • 110. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 110 Les formes d’onde de la tension et du courant sont : t va t ia Fondamentale Formes d’onde : Commande 180° Onduleurs Triphasés Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés
  • 111. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 111 Les formes d’onde de la tension et du courant sont : t ua b t ia Fondamentale Formes d’onde : Commande MLI Onduleurs Triphasés Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés
  • 112. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 112 Équations simplifiés : Variation de la vitesse par modification de la caractéristique du couple Tem(). Paramètres de variation de la vitesse :  Nombre de paires de pôles : p  Tension d'alimentation : Vs  Résistance rotorique : Rr  Fréquence d'alimentation : fs s s s s VE     T 2 T 2 s s maxe L2 p3 X2 Vp3 T     T r max X 'R g ; ; Modes de variation de vitesse Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés Onduleurs Triphasés
  • 113. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 113 Moteur 2 vitesses DAHLANDER Moteur DAHLANDER Ce moteur est réalisé avec une conception particulière de l'enroulement statorique. Cette conception permet, grâce à des connexions extérieures, de varier le nombre de paires de pôles (p) de la machine, et par conséquent la vitesse de rotation. On se limite en général à deux vitesses : PV : Petite Vitesse. GV : Grande Vitesse. Action sur les de pôles Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés Onduleurs Triphasés
  • 114. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 114 Solution réalisée par un autotransformateur ou un gradateur de tension.  Le couple maximal Temax est atténué  Faible couple de démarrage.  Charges Tr = k.n avec service continu : Pompes, Centrifugeuses, Ventilateurs.  L’augmentation du glissement entraîne une diminution du rendement :  = (1 – g)  Le glissement gmax se conserve puisqu'il est indépendant de la tension Vs. Tem  s Tem Tr = k ² V2 = 85 % V1 = 100 % V3 = 65 % s  V1 V2 V3 V4 Tr = k  min max min max MAS à cage. MAS à bagues. s s V   T 2 maxe L2 p3 T   T r max X 'R g  Action sur la tension du stator Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés Onduleurs Triphasés
  • 115. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 115 Solution applicable uniquement aux moteurs à rotor bobiné.  Le couple maximal Tem(max) reste constant  Td important tout en diminuant Id.  Charges à couple constant Tr = k : Engins de levage, Treuil.  L’augmentation du glissement entraîne une diminution du rendement.  Le glissement gc augmente avec R’r. Le rendement est diminué. Tem  Tmax s Tr Rr1 Rr0Rr2 s s V   T 2 maxe L2 p3 T   T r max X 'R g ; ; Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés Onduleurs Triphasés Action sur le rotor
  • 116. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 116 L’énergie prélevée du rotor est renvoyée vers le réseau par un redresseur-onduleur. Le glissement s’écrit :  Niveaux de rendements élevés pouvant dépasser les 90%.  Possibilité d’obtenir un freinage par récupération. Transformateur (m) MAS Redresseur OnduleurFiltre MAS triphasé à rotor bobiné Réseau d'alimentation Vdc V'dc Vs Vr    cos n/n m g sr Commande  des thyristors Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés Onduleurs Triphasés Cascade hypo-synchrone
  • 117. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 117  Tem Tmax s fs Tr On varie la vitesse s du champ tournant par action sur la fréquence fs de la source Vs :  Le couple maximal Temax reste inchangé.  Le glissement reste pratiquement constant, le rendement est conservé. s s V   T 2 maxe L2 p3 T   T r max X 'R g ; ; Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés Onduleurs Triphasés Action sur la fréquence
  • 118. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 118 Objectif : Éviter la saturation du circuit magnétique et limiter le courant à vide Is0. Procédure :Maintenir le flux constant en ajustant la fréquence fs avec la tension Vs : Usage général : Bon rendement et bon couple même a basses vitesses. ttancons: V s s   Redresseur Onduleur à transistorsFiltre A B C MAS Vs t Tension instantanée Tension moyenne t Is Courant moteur Convertisseur indirect de fréquence : Redresseur PD3 à diodes + Onduleur à transistors IGBT. Tension et courant fournis par l’onduleur à MLI. Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés Onduleurs Triphasés Commande V/f
  • 119. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 119  Démarrage et arrêt : réglage de l'accélération et de la décélération au moyen d’un profil de vitesse.  Variation et régulation de la vitesse : certains variateurs sont munis d'un régulateur de vitesse avec une boucle de retour.  Inversion du sens de rotation : cette fonction est souvent réalisée par inversion de la consigne à l’entrée du variateur.  Freinage : réalisé par injection du courant continu dans le moteur avec un fonctionnement réversible de l’étage de puissance.  Protections intégrées : contre les courts-circuits, les surtensions et les chutes de tension, les déséquilibres et la marche en monophasé.Variateur de vitesse pour MAS (type ATV58H – Télémécanique)  Démarrage Arrêt td ta t Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés Onduleurs Triphasés Variateur de vitesse industriel
  • 120. Électronique de puissance et Variation de Vitesse© M. ZEGRARI 120 C’est une classification des moteurs asynchrones à cage afin d’adapter leurs caractéristiques nominales aux charges mécaniques usuelles. Pour un moteur asynchrone, le rapport (Td/Tn) est proportionnel à Rr alors que le rapport (Id/In) lui est inversement proportionnel.  Couple de démarrage :  Glissement maximal correspondant :   2 2 s d r sd r 2 2 s s r T V3p 3p T R' I R' R' X      T r max X 'R g  Caractéristiques normalisées des classes NEMA des moteurs asynchrones. Variateurs de vitesse MAS Gradateurs Ondes Gradateurs Contrôle Phase Onduleurs Monophasés Onduleurs Triphasés Classification NEMA
