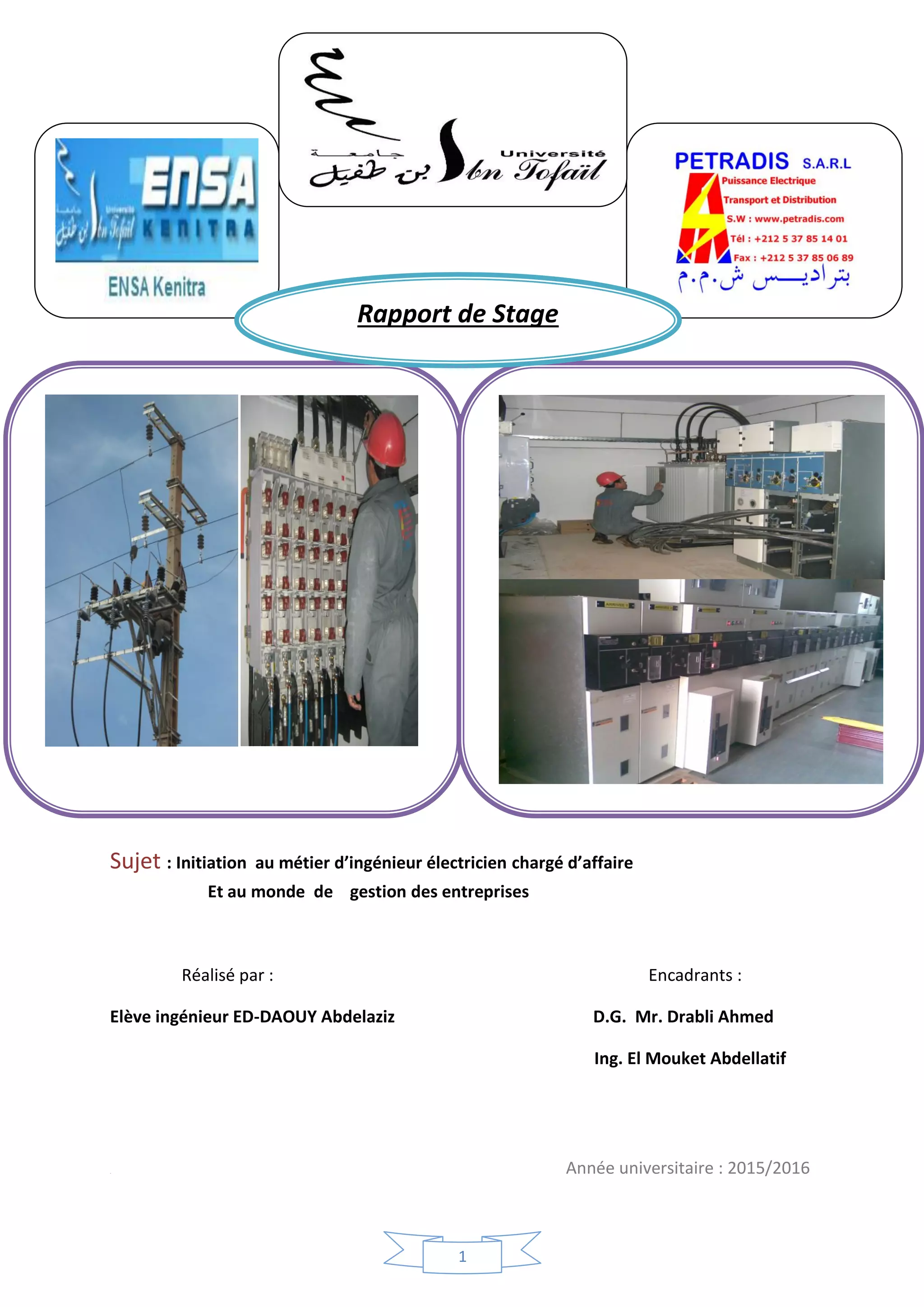

Le document est un rapport de stage réalisé par un élève ingénieur en électricité, décrivant son expérience au sein de l'entreprise Petradis, spécialisée dans les installations électriques. Il présente la structure de l'entreprise, ses activités et sa gestion, ainsi que les missions et compétences acquises durant son stage. Le rapport met également en avant les remerciements et dédicaces, puis s'étend sur les différents aspects techniques et administratifs liés à son travail.

1. 1
----------
------------------------------------------------------- ----------------------------------
---------------------------------------------------------------------------------------------------------------------------
-----------
----------------------------------------------------------- -----------------------------------------------
---------------------------------------------
Sujet : Initiation au métier d’ingénieur électricien chargé d’affaire
. Et au monde de gestion des entreprises
Réalisé par : Encadrants :
Elève ingénieur ED-DAOUY Abdelaziz D.G. Mr. Drabli Ahmed
Ing. El Mouket Abdellatif
. Année universitaire : 2015/2016
Rapport de Stage

2. 2

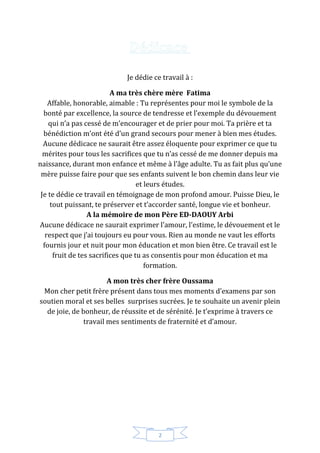

Je dédie ce travail à :
A ma très chère mère Fatima
Affable, honorable, aimable : Tu représentes pour moi le symbole de la
bonté par excellence, la source de tendresse et l’exemple du dévouement
qui n’a pas cessé de m’encourager et de prier pour moi. Ta prière et ta
bénédiction m’ont été d’un grand secours pour mener à bien mes études.
Aucune dédicace ne saurait être assez éloquente pour exprimer ce que tu
mérites pour tous les sacrifices que tu n’as cessé de me donner depuis ma
naissance, durant mon enfance et même à l’âge adulte. Tu as fait plus qu’une
mère puisse faire pour que ses enfants suivent le bon chemin dans leur vie
et leurs études.
Je te dédie ce travail en témoignage de mon profond amour. Puisse Dieu, le
tout puissant, te préserver et t’accorder santé, longue vie et bonheur.
A la mémoire de mon Père ED-DAOUY Arbi
Aucune dédicace ne saurait exprimer l’amour, l’estime, le dévouement et le
respect que j’ai toujours eu pour vous. Rien au monde ne vaut les efforts
fournis jour et nuit pour mon éducation et mon bien être. Ce travail est le
fruit de tes sacrifices que tu as consentis pour mon éducation et ma
formation.
A mon très cher frère Oussama
Mon cher petit frère présent dans tous mes moments d’examens par son
soutien moral et ses belles surprises sucrées. Je te souhaite un avenir plein
de joie, de bonheur, de réussite et de sérénité. Je t’exprime à travers ce
travail mes sentiments de fraternité et d’amour.

3. 3

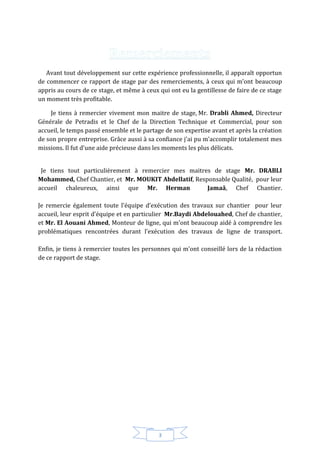

Avant tout développement sur cette expérience professionnelle, il apparaît opportun
de commencer ce rapport de stage par des remerciements, à ceux qui m’ont beaucoup
appris au cours de ce stage, et même à ceux qui ont eu la gentillesse de faire de ce stage
un moment très profitable.
Je tiens à remercier vivement mon maitre de stage, Mr. Drabli Ahmed, Directeur
Générale de Petradis et le Chef de la Direction Technique et Commercial, pour son
accueil, le temps passé ensemble et le partage de son expertise avant et après la création
de son propre entreprise. Grâce aussi à sa confiance j'ai pu m'accomplir totalement mes
missions. Il fut d'une aide précieuse dans les moments les plus délicats.
Je tiens tout particulièrement à remercier mes maitres de stage Mr. DRABLI
Mohammed, Chef Chantier, et Mr. MOUKIT Abdellatif, Responsable Qualité, pour leur
accueil chaleureux, ainsi que Mr. Herman Jamaâ, Chef Chantier.
Je remercie également toute l'équipe d’exécution des travaux sur chantier pour leur
accueil, leur esprit d'équipe et en particulier Mr.Baydi Abdelouahed, Chef de chantier,
et Mr. El Aouani Ahmed, Monteur de ligne, qui m'ont beaucoup aidé à comprendre les
problématiques rencontrées durant l’exécution des travaux de ligne de transport.
Enfin, je tiens à remercier toutes les personnes qui m'ont conseillé lors de la rédaction
de ce rapport de stage.

4. 4

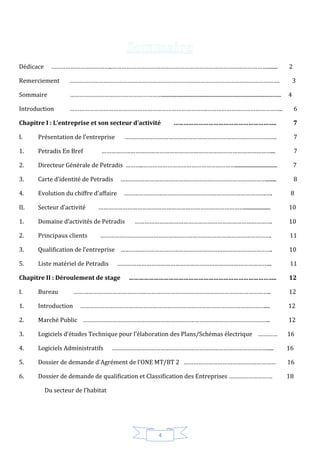

Dédicace ………………………………..……………………………………………………………………………………........ 2
Remerciement …………………………………………………………………………………………………………………. 3
Sommaire ………………………………………………….......................................................................................... 4
Introduction ………………………………………………………………………….……………………………………….. 6
Chapitre I : L’entreprise et son secteur d’activité …………………………………………………….. 7
I. Présentation de l’entreprise …………………………………………………………………………………. 7
1. Petradis En Bref ……………………………………………………………………………………………... 7
2. Directeur Générale de Petradis ………..…………………………………………………................................ 7
3. Carte d’identité de Petradis ………………………………………………………………………………........ 8
4. Evolution du chiffre d’affaire …………………………………………………………………………….…. 8
II. Secteur d’activité ……………………………………………………………………………….................... 10
1. Domaine d’activités de Petradis …………………………………………………………………………. 10
2. Principaux clients ……………………………………………………………………………………………. 11
3. Qualification de l’entreprise …………………………………………………………………………………. 10
5. Liste matériel de Petradis …………………………………………………………………………………... 11
Chapitre II : Déroulement de stage …………………………………………………………………………….. 12
I. Bureau ………………………………………………………………………………………………………….. 12
1. Introduction …………………………………………………………………………………………………….... 12
2. Marché Public …………………………………………………………………………………………………….. 12
3. Logiciels d’études Technique pour l’élaboration des Plans/Schémas électrique ………… 16
4. Logiciels Administratifs ……………………………………………………………………………………..... 16

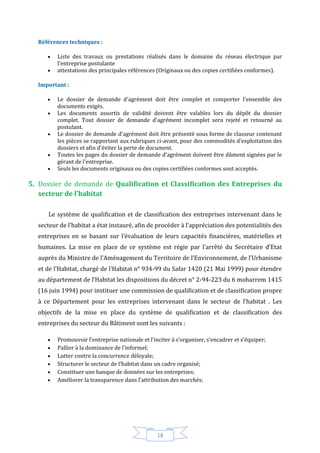

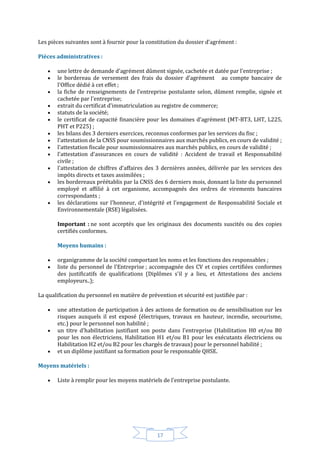

5. Dossier de demande d'Agrément de l’ONE MT/BT 2 ………………………………………………… 16

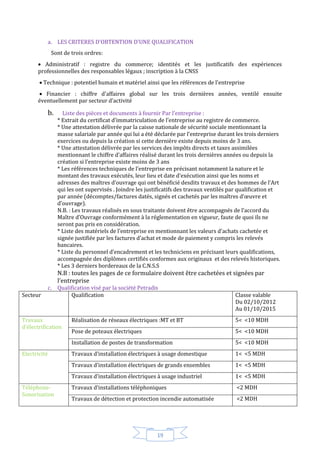

6. Dossier de demande de qualification et Classification des Entreprises ……………………… 18
Du secteur de l’habitat

5. 5

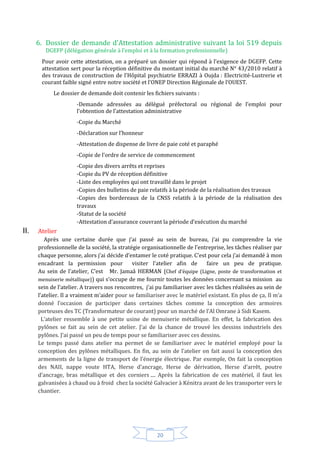

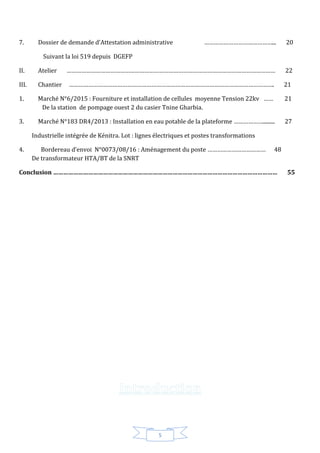

7. Dossier de demande d’Attestation administrative ……………………………………... 20
Suivant la loi 519 depuis DGEFP
II. Atelier ………………………………………………………………………………………………………………… 22

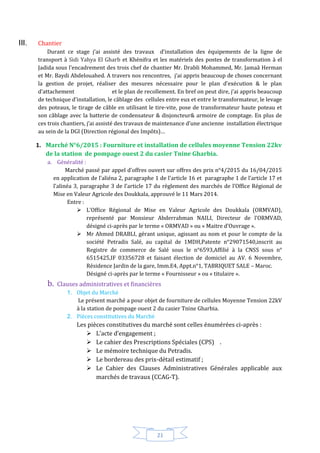

III. Chantier ………………………………………………………………………………………………………………. 21

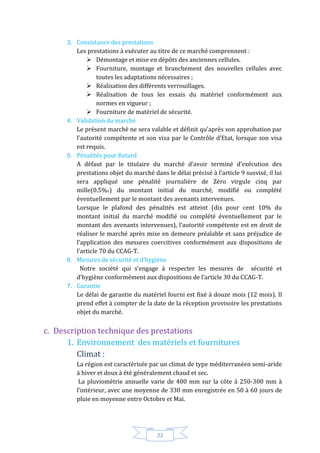

1. Marché N°6/2015 : Fourniture et installation de cellules moyenne Tension 22kv …… 21
De la station de pompage ouest 2 du casier Tnine Gharbia.

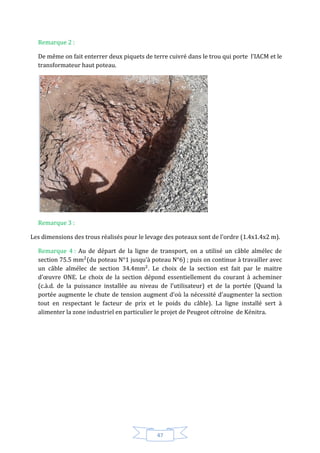

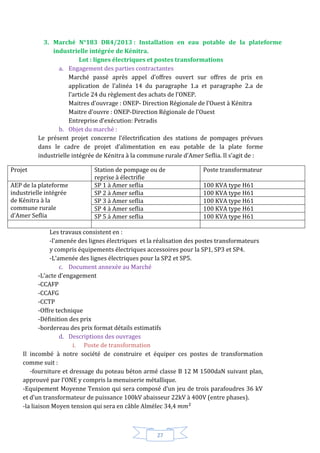

3. Marché N°183 DR4/2013 : Installation en eau potable de la plateforme ………………......... 27
Industrielle intégrée de Kénitra. Lot : lignes électriques et postes transformations
4. Bordereau d’envoi N°0073/08/16 : Aménagement du poste ……………………………… 48
De transformateur HTA/BT de la SNRT

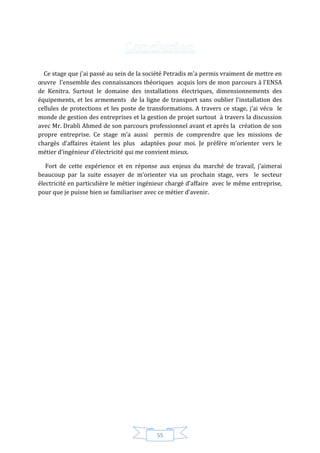

Conclusion ……………………………………………………………………………………………………………………… 55

6. 6

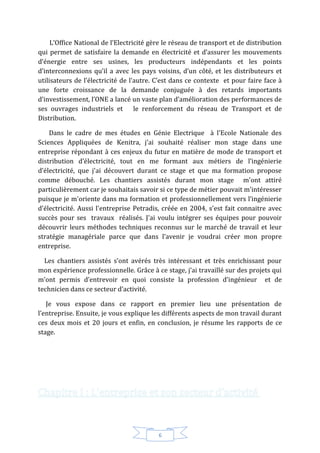

L’Office National de l’Electricité gère le réseau de transport et de distribution
qui permet de satisfaire la demande en électricité et d’assurer les mouvements
d’énergie entre ses usines, les producteurs indépendants et les points
d’interconnexions qu’il a avec les pays voisins, d’un côté, et les distributeurs et
utilisateurs de l’électricité de l’autre. C’est dans ce contexte et pour faire face à
une forte croissance de la demande conjuguée à des retards importants
d’investissement, l’ONE a lancé un vaste plan d’amélioration des performances de
ses ouvrages industriels et le renforcement du réseau de Transport et de
Distribution.
Dans le cadre de mes études en Génie Electrique à l'Ecole Nationale des
Sciences Appliquées de Kenitra, j'ai souhaité réaliser mon stage dans une
entreprise répondant à ces enjeux du futur en matière de mode de transport et
distribution d’électricité, tout en me formant aux métiers de l’ingénierie
d’électricité, que j'ai découvert durant ce stage et que ma formation propose
comme débouché. Les chantiers assistés durant mon stage m'ont attiré
particulièrement car je souhaitais savoir si ce type de métier pouvait m'intéresser
puisque je m'oriente dans ma formation et professionnellement vers l’ingénierie
d’électricité. Aussi l'entreprise Petradis, créée en 2004, s'est fait connaitre avec
succès pour ses travaux réalisés. J'ai voulu intégrer ses équipes pour pouvoir
découvrir leurs méthodes techniques reconnus sur le marché de travail et leur
stratégie managériale parce que dans l’avenir je voudrai créer mon propre
entreprise.
Les chantiers assistés s’ont avérés très intéressant et très enrichissant pour
mon expérience professionnelle. Grâce à ce stage, j’ai travaillé sur des projets qui
m’ont permis d’entrevoir en quoi consiste la profession d’ingénieur et de
technicien dans ce secteur d’activité.
Je vous expose dans ce rapport en premier lieu une présentation de
l’entreprise. Ensuite, je vous explique les différents aspects de mon travail durant
ces deux mois et 20 jours et enfin, en conclusion, je résume les rapports de ce
stage.

7. 7

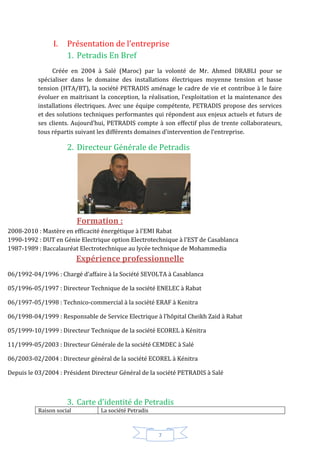

I. Présentation de l’entreprise
1. Petradis En Bref
Créée en 2004 à Salé (Maroc) par la volonté de Mr. Ahmed DRABLI pour se
spécialiser dans le domaine des installations électriques moyenne tension et basse
tension (HTA/BT), la société PETRADIS aménage le cadre de vie et contribue à le faire
évoluer en maitrisant la conception, la réalisation, l’exploitation et la maintenance des
installations électriques. Avec une équipe compétente, PETRADIS propose des services
et des solutions techniques performantes qui répondent aux enjeux actuels et futurs de
ses clients. Aujourd’hui, PETRADIS compte à son effectif plus de trente collaborateurs,
tous répartis suivant les différents domaines d’intervention de l’entreprise.
2. Directeur Générale de Petradis
Formation :
2008-2010 : Mastère en efficacité énergétique à l’EMI Rabat
1990-1992 : DUT en Génie Electrique option Electrotechnique à l’EST de Casablanca
1987-1989 : Baccalauréat Electrotechnique au lycée technique de Mohammedia
Expérience professionnelle
06/1992-04/1996 : Chargé d’affaire à la Société SEVOLTA à Casablanca
05/1996-05/1997 : Directeur Technique de la société ENELEC à Rabat
06/1997-05/1998 : Technico-commercial à la société ERAF à Kenitra
06/1998-04/1999 : Responsable de Service Electrique à l’hôpital Cheikh Zaid à Rabat
05/1999-10/1999 : Directeur Technique de la société ECOREL à Kénitra
11/1999-05/2003 : Directeur Générale de la société CEMDEC à Salé
06/2003-02/2004 : Directeur général de la société ECOREL à Kénitra
Depuis le 03/2004 : Président Directeur Général de la société PETRADIS à Salé
3. Carte d’identité de Petradis
Raison social La société Petradis

8. 8
Forme juridique S.A.R.L
Capital social 1 MDHS
Date de création 24/01/2004
CNSS 6515425
I.F 03356728
Patente 29071540
Registre de commerce 6593
Objet Activité Installation électrique HTA/BT
Adresse AV. 6 Novembre, Résidence Jardin de la gare, Imm.E4, Appt.n°1,
TABRIQUET SALE – Maroc
Téléphone Tel. +212 5 37 85 14 01
Fax Fax. +212 5 37 85 06 89
Email contact@petradis.com
Site web www.petradis.com
Marchés  40% public
60% semi public
Principaux marchés
actuels
 Ste Al Omrane
 Sureté National
 Ministère de l’Agriculture et de la pèche maritime
 ONEE B.O Rabat
 SNRT
ORMVAD
Pays Maroc (100%)
Chiffre d’affaire en
DHS
2015 12 MDHs
2014 7.4 MDHs
Effectif
Cadre 03
Technicien 05
Ouvrier 08
Ouvrier occasionnel 10
4. Evolution du chiffre d’affaire
Durant ces dernières années, la société Petradis a pu réaliser des travaux
d’électrifications dans plusieurs secteurs d’électricité avec une gamme très variée de
clientèle. Les lesdits travaux permettent la société de réalisé des chiffres d’affaires très
satisfaisants malgré la crise économique dont la Maroc a vécu durant ces années. En
plus ça, la concurrence est devenue un peu sévère surtout pour les petites entreprises.
Année Chiffre d’affaire
(en DH)
Taux de
croissance
Résultats net
(%)
2015 12 000 000 62.5% 360%
2014 7 381 711 -35% 206%
2013 11 373 626 87% -5%
2012 6 082 562 31.76% 83 %
2011 4 616 238 -31.7%
2010 6 763 219 Années de
référence
Chaque personne peut consulter ces travaux à travers le site web de l’entreprise :
http://www.petradis.com/?page_id=13243

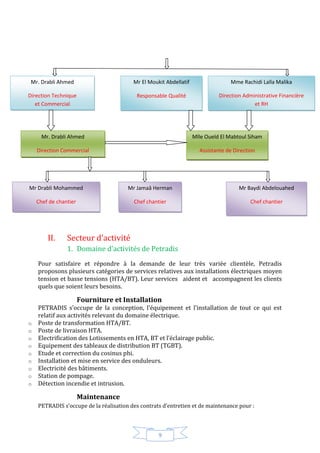

5. Organigramme de Petradis et liste de personnelles
Mr. Drabli Ahmed
Direction Générale

9. 9
II. Secteur d’activité

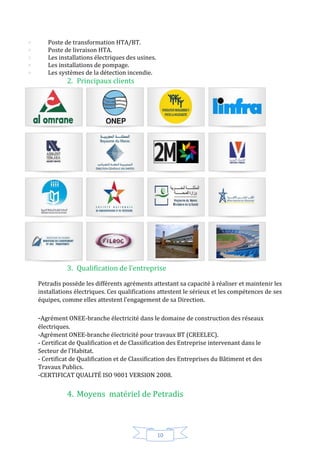

1. Domaine d’activités de Petradis
Pour satisfaire et répondre à la demande de leur très variée clientèle, Petradis
proposons plusieurs catégories de services relatives aux installations électriques moyen
tension et basse tensions (HTA/BT). Leur services aident et accompagnent les clients
quels que soient leurs besoins.
Fourniture et Installation
PETRADIS s’occupe de la conception, l’équipement et l’installation de tout ce qui est
relatif aux activités relevant du domaine électrique.
o Poste de transformation HTA/BT.
o Poste de livraison HTA.
o Electrification des Lotissements en HTA, BT et l’éclairage public.
o Equipement des tableaux de distribution BT (TGBT).
o Etude et correction du cosinus phi.
o Installation et mise en service des onduleurs.
o Electricité des bâtiments.
o Station de pompage.
o Détection incendie et intrusion.
Maintenance
PETRADIS s’occupe de la réalisation des contrats d’entretien et de maintenance pour :
Mr. Drabli Ahmed
Direction Technique
et Commercial
Mr El Moukit Abdellatif
Responsable Qualité
Mme Rachidi Lalla Malika
Direction Administrative Financière
et RH
Mr. Drabli Ahmed
Direction Commercial
Mlle Oueld El Mabtoul Siham
Assistante de Direction
Mr Drabli Mohammed
Chef de chantier
Mr Jamaâ Herman
Chef chantier
Mr Baydi Abdelouahed
Chef chantier

10. 10
Poste de transformation HTA/BT.
Poste de livraison HTA.
Les installations électriques des usines.
Les installations de pompage.
Les systèmes de la détection incendie.
2. Principaux clients
3. Qualification de l’entreprise
Petradis possède les différents agréments attestant sa capacité à réaliser et maintenir les
installations électriques. Ces qualifications attestent le sérieux et les compétences de ses
équipes, comme elles attestent l’engagement de sa Direction.
-Agrément ONEE-branche électricité dans le domaine de construction des réseaux
électriques.
-Agrément ONEE-branche électricité pour travaux BT (CREELEC).
- Certificat de Qualification et de Classification des Entreprise intervenant dans le
Secteur de l'Habitat.
- Certificat de Qualification et de Classification des Entreprises du Bâtiment et des
Travaux Publics.
-CERTIFICAT QUALITÉ ISO 9001 VERSION 2008.
4. Moyens matériel de Petradis

11. 11
La surface brute du local de l’entreprise est environ de 200m² dont 100m² de bureau
et le reste de surface est celle de l'atelier. Le bureau est organisé de la façon suivante:
une réception des clients, une partie administrative (4 bureaux, salle de réunion) et une
partie cuisine et relaxation, une pièce sanitaire. L'atelier est réservé pour les travaux de
menuiserie métallique et le stockage des équipements.
Les équipements de l'entreprise sont du matériel de gestion de l’entreprise( les
ordinateurs, imprimantes, scanner, photocopieur, traceur, logiciels,…), de mesure &
contrôle (contrôleur universel, telluromètre, pince ampère-métrique, détecteur de
tension BT et contrôleur de champs tournant, mesureur d’isolement,…), d’installation
des équipements et leur entretien (Camion plateau avec grue, tire-vite, pince universelle,
pince à sertir pour les manchons et les extrémités des câbles, tournevis, ….), de sécurité
(casques, gants isolants, blouses, chaussures,…), de menuiserie métallique, et de
maçonnerie.
Tous ces matériels sont en bon état, car ils ont été achetés neufs et surtout ils sont très
bien entretenus par les électriciens et par les ouvriers après chaque utilisation. Une
utilisation raisonnable ainsi qu'un très bon entretien permettent d'avoir du matériel qui
va durer dans le temps.

12. 12
Dans ce chapitre, j’irai résumer les missions que j'ai accomplies et les compétences
qu'elles m'ont apportées durant ce stage. Le stage est divisé en trois parties : Bureau,
Atelier et Chantier.
I. Bureau
1. Introduction
La 1ère étape de mon stage a commencé à partir du bureau de l’entreprise dont l’adresse
est AV. 6 Novembre, Résidence Jardin de la gare, Imm.E4, Appt.n°1, TABRIQUET SALE –
Maroc. Durant cette période de stage, C’est Mr. El Mouket Abdellatif (Ingénieur d’état en
Génie Electrique et Responsable de Qualité) qui s’occupe de me fournir toutes les données
concernant l’entreprise et sa méthode de travail. A travers nos rencontres, j’ai pu familiariser
avec les tâches attribuées à Mr. Abdellatif. Il a vraiment m’aider pour comprendre les
procédures de passation des marchés publics. En plus de ça, Il m’a donné l’occasion de
participer dans certaines tâches comme la rédaction de certains dossiers : dossier de
demande de l’Agrément de l’ONE MT/BT 2, dossier de demande de Qualification et
Classification des Entreprises du Secteur de l’Habitat et dossier de demande de l’Attestation
Administrative suivant la loi 519 depuis la délégation de l’emploi. Ensuite , j’ai assisté
certaines visites de chantier en cours d’exécution ou bureaux des administrations comme le
bureau de l’ONE de Rabat (séance d’ouverture des plis) et celle de Kenitra, soit pour surveiller
le déroulement des travaux, soit pour prendre des mesures nécessaires afin de réaliser le plan
d’exécution et le carnier de piquetage, soit pour discuter les problèmes rencontrées dans le
chantier avec le mettre d’œuvre ONE et signature de PV sous l’encadrement de Mr. Drabli
Ahmed. En fin, Mr. Drabli Ahmed m’a donné l’occasion de travailler sur le plan d’exécution
d’un projet de maitre d’ouvrage EL Omrane en utilisant AUTOCAD.
2. Marché Public
Introduction
Un marché public est un contrat conclu à titre onéreux entre des pouvoirs
adjudicateurs (collectivités publiques : État,…) et des personnes publiques ou privées et qui
répond aux besoins de ces pouvoirs adjudicateurs en matière de fournitures, services et
travaux. La passation des marchés publics doit obéir aux principes de liberté d’accès à la
commande publique, d’égalité de traitement des concurrents et de transparence dans les
choix du maître d’ouvrage. Elle doit également obéir aux règles de bonne gouvernance,
d’équité et de garantie des droits des concurrents. La passation des marchés publics doit
mettre en valeur le respect de l’environnement et prendre en compte les objectifs du
développement durable en conciliant les impératifs du développement économique et la
protection et la mise en valeur de l’environnement. Ces principes permettent d’assurer
l’efficacité de la commande publique et la protection de l’environnement. Ils exigent une
définition préalable des besoins de l’administration, le respect des obligations de publicité et
de mise en concurrence et le choix de l’offre économiquement la plus avantageuse. Ces
obligations sont mises en œuvre conformément aux règles définies par le présent décret.

13. 13
Critères d’attribution des marchés publics
Les appels d’offres pour les marchés publics sont attribués suivant des critères définis
dans le règlement de consultation (RC). Les critères les plus fréquents sont les suivants :
 le prix
 une notice technique décrivant les moyens en personnels et matériels pour la réalisation
du chantier
 une notice relative à la procédure de réalisation du chantier
 le délai s’il ne figure pas au cahier des charges
 l’emploi de personnel en formation et d’intégration
 une notice écologique portant sur le retraitement des déchets et la génération de pollution
lors de la réalisation des travaux, mais également dans la proposition de produits (lampe à
basse consommation, produits à faible émissivité).
La somme de ces critères détermine une note qui sert au classement des entreprises pour
l’attribution du marché. La méthode de calcul est détaillée dans chaque Règlement de
Consultation (RC).
DEROULEMENT D’UN MARCHE PUBLIC
Dans ce chapitre, je vous décrirai les différentes phases de la constitution d’un dossier de
projet pour le lancement d’un marché public, en passant par la réception des offres des candidats, le
choix d’une entreprise ainsi que le suivi et la conclusion du projet. Cela permettra de mieux
comprendre le phasage entre le dossier de consultation et l’offre technico-commerciale. De plus,
cela apportera un éclairage sur le rôle du maître d’œuvre et de la maîtrise d’ouvrage.
a. Le marché public pour le choix du maître d’œuvre
Dans le cadre des marchés publics, mais également pour certains marchés privés, un appel
d’offres ou un marché public à procédure adapté est passé par un maître d’ouvrage à plusieurs
entreprises de maîtrise d’œuvre afin d’obtenir une possibilité de choix dans les solutions techniques et
les tarifs proposés. Le maître d’ouvrage est le commanditaire du projet. C’est donc lui le financeur du
projet. Le maître d’ouvrage établit un programme et définit un dossier de consultation. Ce dossier est
fourni aux entreprises de maîtrise d’œuvre souhaitant rédiger une réponse. Chaque entreprise
consultée rédige une réponse à l’appel d’offre, proposant une solution au projet, prenant en compte les
composantes suivantes :
 Solutions techniques,
 Enveloppe financière (prix des études, engagement sur le coût total du projet),
 Organisation et délais du projet,
 Moyens mis en œuvre (humains et techniques).
Sur la base de ces critères, le maître d’ouvrage analyse les réponses et choisit un maître
d’œuvre pour assurer l’étude du projet. Une fois le maître d’œuvre choisi, le maître d’ouvrage lui
notifie le marché, ce qui lance officiellement l’étude du projet.
b. Avant-projet
Après avoir désigné le maître d’œuvre, le maître d’ouvrage notifie à celui-ci le marché ; le maître
d’œuvre commence alors le DIAG ou l’esquisse. Il peut ensuite débuter la phase d’avant-projet.
Lors de cette phase, le maître d’œuvre récolte les informations nécessaires à la réalisation du

14. 14
projet, ainsi que les fonctionnalités désirées par le maître d’ouvrage. Le maître d’œuvre doit
avoir une vision globale du projet, car il devra traduire le cahier de charge du maître d’ouvrage
en spécifications techniques pour les entreprises qui réaliseront les travaux. Pour cela, il doit
réaliser une étude approfondie des contextes du projet (technique, politique, financier) afin de
définir des solutions pérennes correspondant aux attentes du maître d’ouvrage, ainsi qu’aux
contraintes de l’environnement du projet. Les solutions de la maître d’œuvre sont ensuite
soumises au maître d’ouvrage et discutées avec ce dernier, afin d’aboutir sur un premier
document définissant et arrêtant les architectures générales ainsi que les principes de
réalisation du projet. Ce document, appelé Avant-projet, est fourni au maître d’ouvrage pour
validation.
c. Projet et consultation des entreprises
Après la validation de l’avant-projet par le maître d’ouvrage, c’est-à-dire une fois les grands
principes du projet définis en accord avec lui, les solutions techniques sont développées de
manière plus approfondie et appliquées au projet concerné. Les spécifications techniques sont
alors définies de manière à fournir aux entreprises susceptibles de réaliser les travaux un
document leur permettant de comprendre la globalité du projet ainsi que la mission qui leur est
demandée. Le maître d’œuvre transcrit le cahier de charge du maître d’ouvrage en termes
techniques permettant aux entreprises de proposer une solution. Ces spécifications peuvent être
plus ou moins précises, en fonction du degré de liberté que l’on souhaite donner à l’entreprise
dans la réalisation. Le projet définitif est soumis au maître d’ouvrage et après validation de ce
dernier, il est intégré au Dossier de Consultation des Entreprises (DCE). Ce document comprend
également une partie contractuelle et administrative. A présent, l’appel d’offres peut être lancé
auprès des entreprises qui devront donner une réponse sur la base des critères suivants : prix,
organisation, notice technique, notice financière, action environnementale et insertion
professionnelle qui figure dans le règlement de consultation (RC). Les réponses devront être
reçues dans le délai imparti sous peine de non recevabilité. La réponse de l’entreprise à
chaque marché doit contenir un dossier administratif, un dossier technique, l’offre
technique, l’offre financière. Les fichiers qui constituent chaque dossier sont mentionnés
sur le règlement de consultation(RC). Les fichiers qui constituent les dossiers précédents
se défère généralement d’un marché à l’autre c’est pour cela il faut lire le règlement de
consultation (RC) avant de procéder à préparer ce dossier.
d. Analyse des offres réalisées par les entreprises
Les offres des concurrents admis à l’issue de l’examen des dossiers administratifs, techniques
seront notées sur la base de critères d’évaluation selon les phases suivantes :
-Phases 1 : Etude préliminaires.
Une offre substantiellement conforme est une offre respectant toutes les stipulations et
conditions des documents de l’appel d’offres sans aucune divergence.
-Phase 2 : Evaluation technique des offres
Pendant cette phase, il sera procédé, à la comparaison technique des offres sur la base des
éléments contenus dans les dossiers des concurrents, et une note technique (T) sur 1000 points
sera attribuée à chaque offre sur la base d’un barème indiquer le règlement de consultation (RC).

15. 15
-Phase 3 : Analyse financière comparative des offres
A l’issue de cette phase, chaque proposition sera dotée d’une note (F) sur 1000 : La note 1000
Sera attribuée à l’offre la moins disant. Pour les autres offres la note sera calculée au moyen de la
formule: F=1000xPmin/P
P : le coût global de l’offre (travaux+ maintenance) et Pmin : l’offre la moins-disante
-Phase 4 : Analyse Technico-Financière
La meilleure proposition, sera celle qui, répondant aux spécifications du cahier des prescriptions
spéciales, aura la meilleure note :
N=0.6* T+0.4* F
T : note Technique et F : note financière
e. Suivi et réception du chantier
Durant toute la période des travaux, le maître d’œuvre suit la réalisation pour s’assurer de
son bon déroulement, du respect des délais, des coûts et des spécifications techniques définies
dans le Cahier des Prescriptions Spéciales (CPS). En cas de non-respect des délais et des
spécifications techniques attendues, des pénalités financières peuvent être infligées à
l’entreprise réalisant les travaux. Le montant de ces pénalités est défini à l’avance dans le CCAP.
A la fin des travaux, le maître d’œuvre, en tant que représentant du maître d’ouvrage propose
la réception des travaux et vérifie que les travaux correspondent aux spécifications techniques
demandées ainsi qu’aux spécifications techniques souhaitées par le maître d’ouvrage.
En d’exécution l’entrepreneur remettra au maître d’ouvrage les plans de recollement (un
calque et 5 cinq tirages de dessins), pilés au format 21x29.7 de tous les ouvrages et non visibles
tels qu’ils ont été posés, repérés par des symboles et teintes conventionnellement utilisés avec
indication des sections et autres caractéristiques.
Sélection des appels d’offres
Bien évidemment, nous ne pouvons pas répondre à tous les appels d’offres, c’est
pour cela qu’un processus de sélection a été mis en place au sein de Petradis. C’est
Mr. DRABLI Ahmed, Directeur Général qui sélectionne les marchés publics sur le
site officiel https://www.marchespublics.gov.ma.
Pour cela, il tient compte du planning de charge des chargés d’affaires, mais
également de la taille des chantiers en fonction de l’effectif disponible pour la
période prévue des travaux. D’autres critères tels que le type de travaux, la
complexité de ceux-ci.

16. 16
3. Logiciels d’études Technique pour l’élaboration des Plans/Schémas électrique
Au service technique, dans le cadre du chiffrage, nous utilisons principalement
quatre logiciels de CAO :
 AutoCAD :
C’est un logiciel de dessin assisté par ordinateur, créé par Autodesk en 1982. Il est
utilisé par de nombreux corps de métiers (électricien, architecte, mécanicien,
topographe, …). Il est actuellement le logiciel de DAO le plus répandu dans le
monde. C'est un logiciel de dessin technique pluridisciplinaire.
 DESA Logiciel
DS-Elec est un logiciel pour schémas électriques de commande,
puissance, automatismes, de tableaux de distributions, hydrauliques,
pneumatiques, de climatisations/chauffage, grafcet.
 Electrical Expert & Electrical Bulding & SEE Calculation
Toutes les fonctionnalités et commandes de SEE Electrical sont faciles à utiliser
et ont été pensées pour faciliter l’ingénierie dans le domaine de l’électricité et la
conception des installations électriques. Son interface intuitive permet aux
utilisateurs de produire très vite, avec un minimum de formation.
 XRelais
 Canneco BT
4. Logiciels Administratifs
Ces logiciels sont très utilisés au sein de la société Petradis pour la gestion du
paiement du personnel et la gestion des relations avec les clients et les fournisseurs:
 AtlasPaie
 AtlasCom
 AtlasCompta
 Paie JBS
5. Dossier de demande d’Agrément de l’ONE MT/BT 2
De nos jours, l’agrément de l’ONE est devenu indispensable pour compléter le dossier
administratif pour postuler à un marché public. C’est pour cela, toutes les entreprises qui
visent ce genre de marchés doivent absolument avoir cet agrément.
Sont recevables uniquement les dossiers de demandes d'agrément émanant des entreprises
répondant aux exigences suivantes :
 Etre une entreprise marocaine ;
 Avoir un statut juridique de personne moral, à l'exception des domaines d'agrément
pour lesquels il n'y a pas d'exigence d'un capital minimum, conformément au catalogue
des agréments en vigueur.

17. 17
Les pièces suivantes sont à fournir pour la constitution du dossier d'agrément :
Pièces administratives :
 une lettre de demande d'agrément dûment signée, cachetée et datée par l'entreprise ;
 le bordereau de versement des frais du dossier d'agrément au compte bancaire de
l'Office dédié à cet effet ;
 la fiche de renseignements de l'entreprise postulante selon, dûment remplie, signée et
cachetée par l'entreprise;
 extrait du certificat d'immatriculation au registre de commerce;
 statuts de la société;
 le certificat de capacité financière pour les domaines d'agrément (MT-BT3, LHT, L225,
PHT et P225) ;
 les bilans des 3 derniers exercices, reconnus conformes par les services du fisc ;
 l'attestation de la CNSS pour soumissionnaires aux marchés publics, en cours de validité ;
 l'attestation fiscale pour soumissionnaires aux marchés publics, en cours de validité ;
 l'attestation d'assurances en cours de validité : Accident de travail et Responsabilité
civile ;
 l'attestation de chiffres d'affaires des 3 dernières années, délivrée par les services des
impôts directs et taxes assimilées ;
 les bordereaux préétablis par la CNSS des 6 derniers mois, donnant la liste du personnel
employé et affilié à cet organisme, accompagnés des ordres de virements bancaires
correspondants ;
 les déclarations sur l'honneur, d'intégrité et l'engagement de Responsabilité Sociale et
Environnementale (RSE) légalisées.
Important : ne sont acceptés que les originaux des documents suscités ou des copies
certifiés conformes.
Moyens humains :
 organigramme de la société comportant les noms et les fonctions des responsables ;
 liste du personnel de l'Entreprise ; accompagnée des CV et copies certifiées conformes
des justificatifs de qualifications (Diplômes s'il y a lieu, et Attestations des anciens
employeurs..);
La qualification du personnel en matière de prévention et sécurité est justifiée par :
 une attestation de participation à des actions de formation ou de sensibilisation sur les
risques auxquels il est exposé (électriques, travaux en hauteur, incendie, secourisme,
etc.) pour le personnel non habilité ;
 un titre d'habilitation justifiant son poste dans l'entreprise (Habilitation H0 et/ou B0
pour les non électriciens, Habilitation H1 et/ou B1 pour les exécutants électriciens ou
Habilitation H2 et/ou B2 pour les chargés de travaux) pour le personnel habilité ;
 et un diplôme justifiant sa formation pour le responsable QHSE.
Moyens matériels :
 Liste à remplir pour les moyens matériels de l'entreprise postulante.

18. 18
Références techniques :
 Liste des travaux ou prestations réalisés dans le domaine du réseau électrique par
l'entreprise postulante
 attestations des principales références (Originaux ou des copies certifiées conformes).
Important :
 Le dossier de demande d'agrément doit être complet et comporter l'ensemble des
documents exigés.
 Les documents assortis de validité doivent être valables lors du dépôt du dossier
complet. Tout dossier de demande d'agrément incomplet sera rejeté et retourné au
postulant.
 Le dossier de demande d'agrément doit être présenté sous forme de classeur contenant
les pièces se rapportant aux rubriques ci-avant, pour des commodités d'exploitation des
dossiers et afin d'éviter la perte de document.
 Toutes les pages du dossier de demande d'agrément doivent être dûment signées par le
gérant de l'entreprise.
 Seuls les documents originaux ou des copies certifiées conformes sont acceptés.
5. Dossier de demande de Qualification et Classification des Entreprises du
secteur de l’habitat
Le système de qualification et de classification des entreprises intervenant dans le
secteur de l’habitat a état instauré, afin de procéder à l’appréciation des potentialités des
entreprises en se basant sur l’évaluation de leurs capacités financières, matérielles et
humaines. La mise en place de ce système est régie par l’arrêté du Secrétaire d’Etat
auprès du Ministre de l’Aménagement du Territoire de l’Environnement, de l’Urbanisme
et de l’Habitat, chargé de l’Habitat n° 934-99 du Safar 1420 (21 Mai 1999) pour étendre
au département de l’Habitat les dispositions du décret n° 2-94-223 du 6 moharrem 1415
(16 juin 1994) pour instituer une commission de qualification et de classification propre
à ce Département pour les entreprises intervenant dans le secteur de l’habitat . Les
objectifs de la mise en place du système de qualification et de classification des
entreprises du secteur du Bâtiment sont les suivants :
 Promouvoir l’entreprise nationale et l’inciter à s’organiser, s’encadrer et s’équiper;
 Pallier à la dominance de l’informel;
 Lutter contre la concurrence déloyale;
 Structurer le secteur de l’habitat dans un cadre organisé;
 Constituer une banque de données sur les entreprises;
 Améliorer la transparence dans l’attribution des marchés;

19. 19
a. LES CRITERES D'OBTENTION D'UNE QUALIFICATION
Sont de trois ordres:
 Administratif : registre du commerce; identités et les justificatifs des expériences
professionnelles des responsables légaux ; inscription à la CNSS
 Technique : potentiel humain et matériel ainsi que les références de l'entreprise
 Financier : chiffre d'affaires global sur les trois dernières années, ventilé ensuite
éventuellement par secteur d’activité
b. Liste des pièces et documents à fournir Par l’entreprise :
* Extrait du certificat d’immatriculation de l’entreprise au registre de commerce.
* Une attestation délivrée par la caisse nationale de sécurité sociale mentionnant la
masse salariale par année qui lui a été déclarée par l’entreprise durant les trois derniers
exercices ou depuis la création si cette dernière existe depuis moins de 3 ans.
* Une attestation délivrée par les services des impôts directs et taxes assimilées
mentionnant le chiffre d’affaires réalisé durant les trois dernières années ou depuis la
création si l’entreprise existe moins de 3 ans
* Les références techniques de l’entreprise en précisant notamment la nature et le
montant des travaux exécutés, leur lieu et date d’exécution ainsi que les noms et
adresses des maîtres d’ouvrage qui ont bénéficié desdits travaux et des hommes de l’Art
qui les ont supervisés . Joindre les justificatifs des travaux ventilés par qualification et
par année (décomptes/factures datés, signés et cachetés par les maîtres d’œuvre et
d’ouvrage).
N.B. : Les travaux réalisés en sous traitante doivent être accompagnés de l’accord du
Maître d’Ouvrage conformément à la réglementation en vigueur, faute de quoi ils ne
seront pas pris en considération.
* Liste des matériels de l’entreprise en mentionnant les valeurs d’achats cachetée et
signée justifiée par les factures d’achat et mode de paiement y compris les relevés
bancaires.
* Liste du personnel d’encadrement et les techniciens en précisant leurs qualifications,
accompagnée des diplômes certifiés conformes aux originaux et des relevés historiques.
* Les 3 derniers bordereaux de la C.N.S.S
N.B : toutes les pages de ce formulaire doivent être cachetées et signées par
l’entreprise
c. Qualification visé par la société Petradis
Secteur Qualification Classe valable
Du 02/10/2012
Au 01/10/2015
Travaux
d’électrification
Réalisation de réseaux électriques :MT et BT 5< <10 MDH
Pose de poteaux électriques 5< <10 MDH
Installation de postes de transformation 5< <10 MDH
Electricité Travaux d’installation électriques à usage domestique 1< <5 MDH
Travaux d’installation électriques de grands ensembles 1< <5 MDH
Travaux d’installation électriques à usage industriel 1< <5 MDH
Téléphone-
Sonorisation
Travaux d’installations téléphoniques <2 MDH
Travaux de détection et protection incendie automatisée <2 MDH

20. 20
6. Dossier de demande d’Attestation administrative suivant la loi 519 depuis
DGEFP (délégation générale à l’emploi et à la formation professionnelle)
Pour avoir cette attestation, on a préparé un dossier qui répond à l’exigence de DGEFP. Cette
attestation sert pour la réception définitive du montant initial du marché N° 43/2010 relatif à
des travaux de construction de l’Hôpital psychiatrie ERRAZI à Oujda : Electricité-Lustrerie et
courant faible signé entre notre société et l’ONEP Direction Régionale de l’OUEST.
Le dossier de demande doit contenir les fichiers suivants :
-Demande adressées au délégué préfectoral ou régional de l’emploi pour
l’obtention de l’attestation administrative
-Copie du Marché
-Déclaration sur l’honneur
-Attestation de dispense de livre de paie coté et paraphé
-Copie de l’ordre de service de commencement
-Copie des divers arrêts et reprises
-Copie du PV de réception définitive
-Liste des employées qui ont travaillé dans le projet
-Copies des bulletins de paie relatifs à la période de la réalisation des travaux
-Copies des bordereaux de la CNSS relatifs à la période de la réalisation des
travaux
-Statut de la société
-Attestation d’assurance couvrant la période d’exécution du marché
II. Atelier
Après une certaine durée que j’ai passé au sein de bureau, j’ai pu comprendre la vie
professionnelle de la société, la stratégie organisationnelle de l’entreprise, les tâches réaliser par
chaque personne, alors j’ai décide d’entamer le coté pratique. C’est pour cela j’ai demandé à mon
encadrant la permission pour visiter l’atelier afin de faire un peu de pratique.
Au sein de l’atelier, C’est Mr. Jamaâ HERMAN (Chef d’équipe (Ligne, poste de transformation et
menuiserie métallique)) qui s’occupe de me fournir toutes les données concernant sa mission au
sein de l’atelier. A travers nos rencontres, j’ai pu familiariser avec les tâches réalisées au sein de
l’atelier. Il a vraiment m’aider pour se familiariser avec le matériel existant. En plus de ça, Il m’a
donné l’occasion de participer dans certaines tâches comme la conception des armoires
porteuses des TC (Transformateur de courant) pour un marché de l’Al Omrane à Sidi Kasem.
L’atelier ressemble à une petite usine de menuiserie métallique. En effet, la fabrication des
pylônes se fait au sein de cet atelier. J’ai de la chance de trouvé les dessins industriels des
pylônes. J’ai passé un peu de temps pour se familiariser avec ces dessins.
Le temps passé dans atelier ma permet de se familiariser avec le matériel employé pour la
conception des pylônes métalliques. En fin, au sein de l’atelier on fait aussi la conception des
armements de la ligne de transport de l’énergie électrique. Par exemple, On fait la conception
des NAII, nappe voute HTA, Herse d’ancrage, Herse de dérivation, Herse d’arrêt, poutre
d’ancrage, bras métallique et des corniers .... Après la fabrication de ces matériel, il faut les
galvanisées à chaud ou à froid chez la société Galvacier à Kénitra avant de les transporter vers le
chantier.

21. 21
III. Chantier
Durant ce stage j’ai assisté des travaux d’installation des équipements de la ligne de
transport à Sidi Yahya El Gharb et Khénifra et les matériels des postes de transformation à el
Jadida sous l’encadrement des trois chef de chantier Mr. Drabli Mohammed, Mr. Jamaâ Herman
et Mr. Baydi Abdelouahed. A travers nos rencontres, j’ai appris beaucoup de choses concernant
la gestion de projet, réaliser des mesures nécessaire pour le plan d’exécution & le plan
d’attachement et le plan de recollement. En bref on peut dire, j’ai appris beaucoup
de technique d’installation, le câblage des cellules entre eux et entre le transformateur, le levage
des poteaux, le tirage de câble en utilisant le tire-vite, pose de transformateur haute poteau et
son câblage avec la batterie de condensateur & disjoncteur& armoire de comptage. En plus de
ces trois chantiers, j’ai assisté des travaux de maintenance d’une ancienne installation électrique
au sein de la DGI (Direction régional des Impôts)…
1. Marché N°6/2015 : Fourniture et installation de cellules moyenne Tension 22kv
de la station de pompage ouest 2 du casier Tnine Gharbia.
a. Généralité :
Marché passé par appel d’offres ouvert sur offres des prix n°4/2015 du 16/04/2015
en application de l’aliéna 2, paragraphe 1 de l’article 16 et paragraphe 1 de l’article 17 et
l’alinéa 3, paragraphe 3 de l’article 17 du règlement des marchés de l’Office Régional de
Mise en Valeur Agricole des Doukkala, approuvé le 11 Mars 2014.
Entre :
 L’Office Régional de Mise en Valeur Agricole des Doukkala (ORMVAD),
représenté par Monsieur Abderrahman NAILI, Directeur de l’ORMVAD,
désigné ci-après par le terme « ORMVAD » ou « Maitre d’Ouvrage ».
 Mr Ahmed DRABLI, gérant unique, agissant au nom et pour le compte de la
société Petradis Salé, au capital de 1MDH,Patente n°29071540,inscrit au
Registre de commerce de Salé sous le n°6593,Affilié à la CNSS sous n°
6515425,IF 03356728 et faisant élection de domiciel au AV. 6 Novembre,
Résidence Jardin de la gare, Imm.E4, Appt.n°1, TABRIQUET SALE – Maroc.
Désigné ci-après par le terme « Fournisseur » ou « titulaire ».
b. Clauses administratives et financières
1. Objet du Marché
Le présent marché a pour objet de fourniture de cellules Moyenne Tension 22kV
à la station de pompage ouest 2 du casier Tnine Gharbia.
2. Pièces constitutives du Marché
Les pièces constitutives du marché sont celles énumérées ci-après :
 L’acte d’engagement ;
 Le cahier des Prescriptions Spéciales (CPS) .
 Le mémoire technique du Petradis.
 Le bordereau des prix-détail estimatif ;
 Le Cahier des Clauses Administratives Générales applicable aux
marchés de travaux (CCAG-T).

22. 22
3. Consistance des prestations
Les prestations à exécuter au titre de ce marché comprennent :
 Démontage et mise en dépôts des anciennes cellules.
 Fourniture, montage et branchement des nouvelles cellules avec
toutes les adaptations nécessaires ;
 Réalisation des différents verrouillages.
 Réalisation de tous les essais du matériel conformément aux
normes en vigueur ;
 Fourniture de matériel de sécurité.
4. Validation du marché
Le présent marché ne sera valable et définit qu’après son approbation par
l’autorité compétente et son visa par le Contrôle d’Etat, lorsque son visa
est requis.
5. Pénalités pour Retard
A défaut par le titulaire du marché d’avoir terminé d’exécution des
prestations objet du marché dans le délai précisé à l’article 9 susvisé, il lui
sera appliqué une pénalité journalière de Zéro virgule cinq par
mille(0.5%O) du montant initial du marché, modifié ou complété
éventuellement par le montant des avenants intervenues.
Lorsque le plafond des pénalités est atteint (dix pour cent 10% du
montant initial du marché modifié ou complété éventuellement par le
montant des avenants intervenues), l’autorité compétente est en droit de
réaliser le marché après mise en demeure préalable et sans préjudice de
l’application des mesures coercitives conformément aux dispositions de
l’article 70 du CCAG-T.
6. Mesures de sécurité et d’hygiène
Notre société qui s’engage à respecter les mesures de sécurité et
d’hygiène conformément aux dispositions de l’article 30 du CCAG-T.
7. Garantie
Le délai de garantie du matériel fourni est fixé à douze mois (12 mois). Il
prend effet à compter de la date de la réception provisoire les prestations
objet du marché.
c. Description technique des prestations
1. Environnement des matériels et fournitures
Climat :
La région est caractérisée par un climat de type méditerranéen semi-aride
à hiver et doux à été généralement chaud et sec.
La pluviométrie annuelle varie de 400 mm sur la côte à 250-300 mm à
l’intérieur, avec une moyenne de 330 mm enregistrée en 50 à 60 jours de
pluie en moyenne entre Octobre et Mai.

23. 23
La température moyenne annuelle est de 18° avec un minimum de 4 °C et
un maximum de 40 °C.
L’hygrométrie moyenne annuelle est de 70 à 80 % et les vents sont à
dominance Nord-Sud.
Notre société Petradis doit tenir compte des conditions de
l’environnement du matériel à fournir qu’il devra apprécier et mesurer
lors de la visite des lieux. Le matériel doit être fourni avec les accessoires
lui permettant de fonctionner dans les meilleures conditions compte tenu
de l’environnement.
2. Caractéristiques techniques du matériel existant et matériel à fournir
A. Caractéristiques techniques du matériel en service à la station de
pompage Ouest 2 :
La station de pompage Ouest 2 est alimentée en ligne électrique
aérienne en tension 22 kV liée au poste MT au niveau du sectionneur
aérien par une bretelle de quatre câbles multipolaires.
Le poste MT existant est constitué de cellules préfabriquées dont les
caractéristiques sont comme suit :
Marque ALCATEL
Type N700
Tension nominale 24 kV sur isolé
Courant nominale 400 A
Tension assignée de tenue à la fréquence
industrielle 50 Hz-1mn
70 kV eff
Tension assignée de tenue à l’onde de choc
1.2/50µs
125 kV (crête)
Courant de courte durée admissible 12.5 kA eff
Ce poste alimente et protège trois transformateurs :
 Deux transformateurs principaux identiques de puissance 1600 kVA
chacun et de tension 22 KV/500 V.
 Un transformateur auxiliaire de puissance 100 KVA et de tension
22kV/400 V.
B. Caractéristiques techniques du Nouveau matériel à fournir
a. Condition du poste MT :
Le poste moyenne tension sera constitué des cellules suivantes :
-Une (1) cellule interrupteur sectionneur (cellule arrivée) ;
-Une (1) cellule de comptage ;
-Une (1) cellule de protection générale ;
-Deux (2) cellules protection transformateurs par disjoncteur ;
-Une (1) cellule protection transformateur type combiné
interrupteur fusible ;
b. Caractéristiques générales des cellules :
Les cellules proposées seront du type préfabriqué avec coupure
dans SF6 et auront comme caractéristiques :

24. 24
Marque Schneider Electric
Type SM6
Tension nominale 24 kV sur isolé
Courant nominale 400 A
Tension assignée de tenue à la fréquence
industrielle 50 Hz-1mn
70 kV eff
Tension assignée de tenue à l’onde de choc
1.2/50µs
125 kV (crête)
Courant de courte durée admissible 12.5 kA eff
c. Description technique des cellules :
i. Cellule arrivée « interrupteur-sectionneur »:Cellule SM6-IM
Cette cellule sera équipée de :
-Un jeu de barres 400 A
-Un interrupteur-sectionneur 400 A, 3P, 24KV à commande manuelle
-Un bloc de contacts O/F
-Une commande manuelle CIT
-Un sectionneur de mise à la terre
-Trois voyants de signalisation de présence de tension
-Une résistance de chauffage
-Un verrouillage avec l’IACM
ii. Cellule de comptage « T-P » : Cellule SM6-CM
Cette cellule sera équipée de :
-Un jeu de barres 400A
-Un sectionneur 50A, 3P, 24 KV à commande manuelle
-Un jeu de coupe-circuit BT
-Une résistance de chauffage
-Une boite à borne d’essais
1ére enroulement :
22000/100 50 VA classe 0.5 : Pour le comptage
2ème enroulement :
22000/100 50 VA classe 0.5 : Pour la mesure
iii. Cellule « protection générale » : Cellule SM6-DM2
Cette cellule sera équipée de :
-Un jeu de barres 400 A
-Un sectionneur amont (des TC) 3P, 400 A, 24KV avec contacts auxiliaires
de signalisation
-Un disjoncteur tripolaire à commande électrique et manuelle :
 Tension nominale : 24 KV
 Courant nominal du disjoncteur : 400A
 Pouvoir de coupure : 12.5 kA eff sous 24 kV
 Une bobine d’enclenchement à émission de tension 48 Vcc.
 Une bobine d’enclenchement à manque de tension 48 Vcc.

25. 25
-Un sectionneur tripolaire 400A en aval des transformateurs de courant à
commande manuelle avec contacts auxiliaires de signalisation.
-Trois transformateurs de courants doubles enroulements secondaires de
caractéristiques :
 1ère enroulement : 100/5 A, 24kV, 80 In(1s), 50 VA, classe 0.5.
 2ème enroulement 100/5 A, 24kV, 80 In(1s), 30 VA, classe 1.
-Une résistance de chauffage
-Un coffret BT de « protection générale » renfermant d’une manière non
limitative le matériel suivant :
 Un relais de protection courant et tension type sepam 1000+S40
 Deux boîtes à bornes d’essais
 Un interrupteur de tranche
 Un disjoncteur de tranche
Chacune de ces cellules sera équipée de :
-Un jeu de barres 400 A
-Un sectionneur tripolaire 24 kV, 400A à commande manuelle avec contacts
auxiliaires de signalisation ;
-Un disjoncteur tripolaire à commande électrique et manuelle :
 Tension nominale : 24 kV
 Courant nominal du disjoncteur : 400A
 Pouvoir de coupure : 12.5 kA eff sous 24 kV
 Une bobine d’enclenchement à émission de tension 48 Vcc.
 Une bobine d’enclenchement à manque de tension 48 Vcc.
-Trois voyants de signalisation de présence de tension
-Trois transformateurs de courant caractéristiques 50/5 A, 30 VA,
classe 1, 24 kV.
-Un sectionneur de mise à la terre
-Une résistance de chauffage
-Un coffret BT renfermant d’une manière non limitative de -
matériel suivant :
 Un relais de protection transformateur type sepam 1000+S40
 Deux boîtes à bornes d’essais
 Un interrupteur de tranche
 Un disjoncteur de tranche

26. 26
iv. Cellule « protection transformateur type combiné interrupteur fusible »
Cellule SM6-QM
Cette cellule sera équipée de :
-Un jeu de barres
-Un interrupteur tripolaire de tension nominal 24 kV à commande manuelle et
électrique avec contacts auxiliaires de signalisation.
-Un sectionneur de mise à la terre amont
-Un sectionneur de mise à la terre aval
-Trois couples circuit à haut pouvoir de coupure de calibre approprié.
-Une résistance de chauffage
-Un verrouillage MT/Tr/BT
C. Verrouillage
Toutes les cellules fournies et installées sont munies des verrouillages nécessaires
conformément aux normes et spécifications en vigueur. Ces verrouillages ont,
notamment, pour but d’interdire :
 L’ouverture des portes de cellules tant que appareils et conducteurs qui y
sont installés ne sont pas mis hors tension et à la terre.
 L’ouverture des sectionneurs en charge
 La fermeture des sectionneurs de terre tant que les appareils amont sont
encore fermés
 L’accès aux transformateurs principaux et auxiliaire tant que ceux-ci sont
sous-tension
D. Equipements de contrôle et de sécurité
Notre société Petradis a fourni le matériel de sécurité suivant :
 Un tapis isolant sur toute la longueur du tableau
 Une perche à corps
 Un détecteur de tension avec magnéto d’essai
 Deux tabourets isolant 36kV
 Trois paires de gants isolants
 Une lampe portable rechargeable sur réseau 220 V alternatif
 Trois casques de protection
E. Bordereau des prix-détail estimatif
Désignation des prestations Prix total
Fourniture et installation de cellules préfabriquées 22 kV en vue de la station
Ouest 2 conformément aux articles 29 et 30 du marché y compris démontage et
dépose de l’ancien tableau, équipements de contrôle et de sécurité, accessoires
de montages et de raccordement touts façons et toutes sujétions.
516 000,0
Montant hors taxe 516 000.0
Montant de la TVA (20%) 103 200.0
Montant TTC 619 200.0

27. 27
3. Marché N°183 DR4/2013 : Installation en eau potable de la plateforme
industrielle intégrée de Kénitra.
Lot : lignes électriques et postes transformations
a. Engagement des parties contractantes
Marché passé après appel d’offres ouvert sur offres de prix en
application de l’alinéa 14 du paragraphe 1.a et paragraphe 2.a de
l’article 24 du règlement des achats de l’ONEP.
Maitres d’ouvrage : ONEP- Direction Régionale de l’Ouest à Kénitra
Maitre d’ouvre : ONEP-Direction Régionale de l’Ouest
Entreprise d’exécution: Petradis
b. Objet du marché :
Le présent projet concerne l’électrification des stations de pompages prévues
dans le cadre de projet d’alimentation en eau potable de la plate forme
industrielle intégrée de Kénitra à la commune rurale d’Amer Seflia. Il s’agit de :
Projet Station de pompage ou de
reprise à électrifie
Poste transformateur
AEP de la plateforme
industrielle intégrée
de Kénitra à la
commune rurale
d’Amer Seflia
SP 1 à Amer seflia 100 KVA type H61
SP 2 à Amer seflia 100 KVA type H61
SP 3 à Amer seflia 100 KVA type H61
SP 4 à Amer seflia 100 KVA type H61
SP 5 à Amer seflia 100 KVA type H61
Les travaux consistent en :
-l’amenée des lignes électriques et la réalisation des postes transformateurs
y compris équipements électriques accessoires pour la SP1, SP3 et SP4.
-L’amenée des lignes électriques pour la SP2 et SP5.
c. Document annexée au Marché
-L’acte d’engagement
-CCAFP
-CCAFG
-CCTP
-Offre technique
-Définition des prix
-bordereau des prix format détails estimatifs
d. Descriptions des ouvrages
i. Poste de transformation
Il incombé à notre société de construire et équiper ces postes de transformation
comme suit :
-fourniture et dressage du poteau béton armé classe B 12 M 1500daN suivant plan,
approuvé par l’ONE y compris la menuiserie métallique.
-Equipement Moyenne Tension qui sera composé d’un jeu de trois parafoudres 36 kV
et d’un transformateur de puissance 100kV abaisseur 22kV à 400V (entre phases).
-la liaison Moyen tension qui sera en câble Almélec 34,4

28. 28
-Liaison Basse Tension qui sera en câble série U1000rO2v 4x1x95
-Disjoncteur débrochable verrouillage 4x160A
-batterie de condensateur à vide 10 KVAR
-le matériel de sécurité
ii. Branchement aérien à 22kV
Le branchement aérien se constitue des supports en béton armé classe A ou
classe B suivant les efforts, des armements, en menuiserie métallique galvanisée
à chaud, des chaînes d’isolateurs et du câble Almélec 34.4 et 75.5 .
iii. Canalisation souterraine
La canalisation souterraine est le complément de la ligne de l’alimentation du
poste de transformation sera en câble type PR 18/30kV (364kV)(s26) 1x50
Aluminium fabriqué selon la norme NFC33-226(S26), la descente du câble sera
protégée mécaniquement par un capot en tôle galvanisée à chaud et
électriquement par un jeu de trois parafoudres 36kV.
Au départ de cette canalisation sera installé un interrupteur aérien à commande
manuelle (IACM à C/c 50A-24 kV).
e. Carnier de piquetage

29. 29
d. Description technique du projet :
On peut résumer le matériel installé sous la forme d’un tableau selon le numéro
porté par chaque poteau :
Pylône métallique existant
A ajouter : Une herse de dérivation e=1.30m + 3 chaine en composite N11-24kV +
pince d’ancrage pour la dérivation+raccord et connecteur TST+DDA
A poser :
N°1 : 2xPBA(Poteau béton armé )14m-1000 daN+ poutre d’ancrage e=2.00m + 6 ch. en composite N11-
24kV + Manchon d’ancrage
N°2 : 2xPBA(Poteau béton armé ) 14m-1500daN+ poutre d’ancrage e=2.00m+6 ch. en composite N11-
24kV + Manchon d’ancrage
N°3 : IACM à C/C 50A-24kV+ Terre/ PBA 12m-1000daN+Herse d’ancrage e=1.30 m +
6 ch. en composite N11-36kV+ Manchon d’ancrage+Plaque IRD
N°4,5 et 7 : PBA 12 M-300daN + NV3+ 3 ch. en composite N11-24kV+ pince d’alignement
N°6,8 et 9 :PBA 14 M-1500daN + Bras métalliques enveloppants(C) + 6 ch. en composite N11-24kV +
Manchon d’ancrage
N° 10,11,12,13,14 et 15 : PBA 13 M-300daN + NV3 + 3 ch. en composite N11-24 daN+ pince d’alignement
N° 16 : PBA 14 M-1500 daN + NAII+ 6 ch. en composite N11-24kV + Manchon d’ancrage+
1 ch. en composite N11-24kV + Manchon d’alignement
N°17 : PBA 14 M-1000daN+NAII+6 ch. en composite N11-24kV + 3 pince d’ancrage+ 3Manchon
d’ancrage + Herse de dérivation e=1.30m+3 ch. en composite N11-24kV + pince d’ancrage +raccord et
connecteur TST
N° 18,19,20,21 et 22 :PBA 13m-300daN+NV4+3 ch. en composite N11-24kV + pince d’alignement
N°23 :PBA 12M-1000daN+Armement H170 moisé+ 6 ch. en composite N11-24kV+pince d’ancrage+ Herse de
dérivation e=1.30m+3ch. en composite N11-24 kV+pince d’ancrage+Raccord et connecteur TST
N° 24 : PBA 14M-1000daN+NAII+6 ch. en composite N11-24kV+2 pinces d’ancrage +
Manchon et connecteur TST+DDA
Branchement PT F3
N° 2,3 et 4 : PBA 12M-300daN+NV4+3 ch. en composite N11-24kV+ pince d’alignement
N°1 : IACM à C/C 25A- 24kV+Terre/PBA 12M-1000daN+Herse d’ancrage e=1.30m+
6ch. en composite N11-36 kV +pince d’ancrage+ plaque IRD
N°5 :PBA 12 M-500daN+ Armement NAII e=1.30m+ 6 ch. en composite N11-24kV+ pince d’ancrage
Branchement PT F2
N°1 : IACM à C/C 25A-24kV+ Terre / PBA 12M-1000daN+ herse d’ancrage e=1.3m +
6 ch. en composite N11-36kV+ pince d’ancrage+ plaque IRD
Branchement PT F4
N°1 : IACM à C/C 25A-24kV+ Terre / PBA 12M-1000daN+ Herse d’ancrage e=1.3m +
6 ch. en composite N11-36kV+ pince d’ancrage+ plaque IRD

30. 30
e. Détail de pièces à poser :
Nom Image
NAII
NV (nappe voute)
Herse d’ancrage pour
l’IACM

31. 31
Herse d’arrêt
Manchon d’ancrage à
sertir +
Pince à sertir
Connecteur TST
(travaux sous- tension):
Ce type de connecteur
est utilisé pour couper
l’électricité du réseau
HTA (22 kV) en
présence de tension

32. 32
Chaine en composite
+
Ball- sockets
Goupille
IACM
+
Pince d’ancrage
+
Tire vite
+
Plaque signalétique de
L’IACM installé

33. 33
Pince d’ancrage
Raccord à griffe :
Ce raccord est utilisé
pour assurer la liaison
entre deux câbles
Bras métallique
enveloppants (C)

34. 34
Armement H170 moisé
Cosse concentrique : C’est cosse sont
très utilisé pour assurer la liaison
entre le câble aérien (avec un pince à
sertir) et transfo ou d’autre
armement avec un écrou + une
rondelles.
Le choix de cosse à utiliser
dépond de la section du
câble à installer
a. Fournisseur des matériels de ligne
Créée en 1980, avec un effectif de 400 personnes, INES couvre la majeure partie du marché
marocain des isolateurs composites et accessoires pour lignes électriques aériennes MT et HT.
INES dispose de 2 usines de production sur une superficie de 16000 m2 dotées d’une
infrastructure technologique de pointe lui permettant de suivre l’évolution technique et
d’améliorer ses positions commerciales.
L’investissement systématique et la mise à niveau continue du personnel lui ont permis de se
conformer aux spécifications les plus sévères dans le secteur électrique. INES a su constituer une
équipe d’Hommes hautement qualifiée qui lui permet d’être présente sur le marché marocain et
international en offrant un service, une qualité, des prix compétitifs et des produits de haute
performance.
Pour plus de détails concernant les accessoires de lignes fabriquées par INES vous pouvez
consulter le site web suivant : http://www.ines-max.com/

35. 35
Isolateurs composites
Supériorité du SILICONE
Les caractéristiques particulières des isolateurs composites MAX
 Excellent comportement électrique dans les conditions les plus sévères.
 Une résistance élevée à l’arc de puissance.
 Pas de risque de bris en cas de chutes de pierres, impacts de projectiles, séismes ou sollicitations dynamiques.
 Facilité de montage et de transport en raison des risques minime de bris ou de détériorations et en raison de son
poids réduit.
 Très haute résistance mécanique par rapport au poids.
 Une charge de rupture élevée avec limitation de l’encombrement.
 La propriété hydrofuge de la silicone facilite l’action de lavage de la surface de l’isolateur avec de la pluie.
 La grande résistance à la corrosion de la silicone protège l’isolateur de la salinité marine, des poussières et des
fumées industrielles corrosives.
Les avantages qu’offrent les isolateurs composites MAX
 L’interchangeabilité totale avec les isolateurs en verre.
 La combinaison optimale entre: Qualité, Prix et Délai de livraison.
Isolateur MAX
INES fabrique les isolateurs composites Max pour les lignes aériennes en partenariat avec les leaders mondiaux dans
le domaine depuis 1998. Aujourd’hui, Elle fabrique plus de 150 000 isolateurs MT et HT par ans et à leur actif plus des
500 000 isolateurs en service à travers le Maroc et les pays d’Afrique.
Design
L’isolateur composite MAX est constitué de :
Noyau : c’est l’élément mécanique porteur des isolateurs, il est composé d’une tige en résine Epoxy renforcée par des
fibres de verre disposées dans une matrice à base de résine, la qualité des matériaux utilisés assure une résistance
mécanique maximale en traction pour un fonctionnement fiable au cours du temps.
Revêtement : Constitué d’un caoutchouc élastomère silicone de haute qualité, il offre à l’isolateur une remarquable
résistance aux différentes sollicitations atmosphériques et aux intempéries.
Une gaine intermédiaire réalisée par une matière isolante assure la liaison entre le revêtement et le noyau.
Les extrémités métalliques : faites en acier forgé galvanisé à chaud et assemblées par une liaison mécanique à
sertissage coaxial pour assurer une haute résistance mécanique et aussi pour éliminer les infiltrations d’eau.
Type d’isolateurs :
b. Accessoires de ligne
NoyauRevêtementLes extrémités métalliques

36. 36
INES fabrique une gamme complète d’accessoires de chaînes pour les lignes moyenne et
haute tension. La galvanisation à chaud de ces d’accessoires répond à la norme
internationale ISO 1461. Les dimensions des assemblages à rotule et logement de rotule
des accessoires de chaînes MAX suivent la norme IEC 120. Les pinces d’ancrage et de
suspension MAX sont compactes et économiques, la bonne répartition du serrage à l’aide
des étriers garantit une bonne tenue du conducteur. Les matériaux utilisés permettent
d’assurer une tenue dans le temps de toutes les caractéristiques mécaniques et électriques
des accessoires de chaînes.
Voilà une liste d’accessoires de chaînes pour lignes MT et HT tension :
Etriers
Référence
Dimensions en mm
Charge de
rupture
Poids
A L M l
Bride 14x70 70 120 14 75 70 kN 400g
Bride 18x70 70 134 18 80 120 kN 750g
Nature des matériaux
 Corps en acier galvanisé à chaud.
 Ecrous en acier galvanisé à chaud.
Ball-sockets
Caractéristiques techniques
Référence
Dimensions en mm Charge de
rupture Poids
D L L P
BSM 11 25 15 60 100 70 40kN 260g
BSM O11 24 12 40 85 70 40kN 300g
BSM O16 20 20 56 100 70 70kN 650g
BSM O16-2 20 22 56 100 70 120kN 800g
Nature des matériaux
Corps en acier galvanisé à chaud.
Goupille en acier inoxydable ou en laiton

37. 37
Pinces
Pinces d’alignement
Caractéristiques techniques
Référence
Diamètre
conducteur
Dimensions en mm
Nombre
d’étriers
Charge de
rupture
Poids
Min max B C D L
PSM 11 5.5 10 12 25 12 90 2 25kN 560g
PSM 16 17 23 54 27 16 190 2 45kN 1100g
Pinces d’alignement AGS
Pinces d’alignement AGS : utilisés pour la protection des conducteurs aux points de suspension,
les points de suspension sont vulnérables à être endommagés par des phénomènes de fatigue
dus à la concentration des contraintes mécaniques. Ces contraintes sont réduites quand les
conducteurs sont protégés par des Armor Rods.
La durée de vie des conducteurs est sensiblement augmentée et leur utilisation dans des
conditions optimales rend indispensable l’usage des pinces AGS MAX.
Nature des matériaux
 Corps et serre câble en
alliage d’aluminium AS13.
 Etrier, manille, écrou,
rondelle et axe en acier
galvanisé à chaud.
 Goupille en acier inoxydable.

38. 38
Caractéristiques techniques
Référence
Diamètre conducteur Dimensions en mm
Charge de rupture Poids
Min Max A B C M E
AGS 59.7 9.75 10.25 25 31 56 16 63 50kN 1620g
AGS 148 15.76 16.25 22 33 66 16 90 75kN 1900g
AGS 181.6 17.26 17.75 22 33 68 16 96 85kN 2350g
Nature des matériaux
 Corps en alliage d’aluminium AS13 de première fusion
 Coquille en néoprène renforcée intérieurement en tôle en inox
 Collier étrier en alliage d’aluminium ou en inox
 Ecrou et axe en acier galvanisé à chaud
 Goupille en acier inoxydable
Pinces d’ancrage
Caractéristiques techniques
Référence
Diamètre conducteur Dimensions en mm
Nombre
d’étriers
Charge de
rupture
Poids
Min Max A B M D L
PAM 11 5.5 10 30 93 10 16 120 2 25kN 460g
PAM 16 10 16 30 145 12 16 245 3 45kN 1300g
Nature des matériaux
 Corps et serre câble en alliage d’aluminium AS13 de première fusion.
 Etrier, écrou et axe en acier galvanisé à chaud.
 Goupille en acier inoxydable.
 Rondelles de Grower.

39. 39
Manchon
Manchons d’ancrage
Manchons d’ancrage : utilisés pour répondre à tous les problèmes rencontrés en ancrage pour
les conducteurs en aluminium ou alliage d’aluminium. Les manchons d’ancrage permettent
d’assurer les caractéristiques mécaniques et électriques identiques à celles des conducteurs sur
lesquels ils sont montés.
Caractéristiques techniques
Référence
Conducteurs Dimensions en mm
Poids
Diamètre Section D E F L
MAX MA 59.7 9.90 59.7 20 19 40 270 450g
MAX MA 148 15.75 148 30 19 45 360 2000g
MAX MA 181.6 17.50 181.6 30 19 45 360 2000g
Nature des matériaux
 Corps et cosse en aluminium 99%de pureté ou alliage d’aluminium selon la nature des
conducteurs.
 Manchon en acier galvanisé à chaud
 Ecrou et axe en acier galvanisé à chaud
 Goupille en acier inoxydable

40. 40
Schéma d’installation :

41. 41

42. 42

43. 43
Interrupteur IACM
Présentation
L’interrupteur sectionneur aérien à coupure en charge et à commande
manuelle IACM MAX-50A se trouve généralement à l’origine des dérivations et
permet d’isoler une grappe de postes et d’assurer le sectionnement et le
bouclage, il est placé sur un support simple en béton d’une ligne électrique
aérienne à moyenne tension jusqu’à 36kV. Cet appareil est conforme à la
spécification technique de l’Office National d’Electricité STD60-L60 et à la norme
internationale IEC 60265-1.
L’interrupteur aérien convient à tout type de réseau et notamment à ceux qui
nécessitent des manœuvres fréquentes dans des conditions climatiques sévères
(humidité saline, vent de sable, neige, altitude élevée, pollution industrielle, zone
à forte densité de pollution….)
Cet appareil est constitué d’un interrupteur muni d’un dispositif de coupure dans
l’air constitué par des fouets en acier inoxydable à grande vitesse. Il est muni
d’une commande manuelle à accumulation d’énergie donnant une vitesse de
fermeture et d’ouverture indépendante de l’opérateur et garantissant le pouvoir
de fermeture.
Conçus à partir d’une longue expérience, en coopération avec les exploitants des
réseaux électriques de distribution aériens publics et privés. Les interrupteurs
aériens IACM sont extrêmement fiables et présentent des caractéristiques de
sécurité très élevées permettant de les exploiter en toute confiance.
Composant
Détails constructifs
 Châssis en profilé acier galvanisé à chaud suivant la norme ISO1461.
 Articulation : tourillonnement sur bague en bronze.
 Les isolateurs sont en porcelaine et les armatures métalliques sont en acier galvanisé à chaud à
scellement externe.
 Antenne (ou dispositifs de coupure à fouet) en acier inoxydable supportée par un ressort de
torsion permettant un temps réduit d’extinction de l’arc.
 Bloc antenne en nylon sans graissage pour amortir le mouvement de l’antenne.
 Dispositif de fermeture brusque par trois ressorts agissant directement sur l’arbre mobile sans
entraîner la commande qui ne fait que l’amorce du mouvement.

44. 44
 Tresse en cuivre étamé permet d’atteindre les courants assignés et offre des mouvements
d’ouverture et de fermeture efficace et facile.
 Chaises supports constitués de deux éléments symétriques en profilés soudés et galvanisés
assurant la fixation de l’interrupteur sur tout support.
 La poignée est isolante, double, indémontable et saisissable par les deux mains, fabriquée d’un
matériau résistant aux UV.
 L’immobilisation en position «ouverte» ou «fermée» de la commande se fait au moyen d’un
verrou en fer qui est percé de trois trous de diamètre 8mm.
 La tringlerie est réalisée pour une longueur de 12m à 14m.
 Toutes les pièces sous tension servant à l’assemblage sont en acier inoxydable.
Caractéristiques techniques
Caractéristiques techniques
Interrupteur
MAX
Tension nominale kV 24 24-36
Fréquence nominale Hz 50 50
Ligne de fuite mm 552 722
Tension de tenue à fréquence industrielle kV 55 70
Tension de tenue aux chocs de foudre kV 140 170
Courant assigné en service continu A 400 400
Courant de courte durée admissible assignée kA 8.5 8.5
Valeur de crête du courant admissible assigné kA 22 22
Durée du courant de courte durée admissible s 1 1
Pouvoir de coupure
Charge principale active A 25 25
Boucle fermé A 400 400
Transformateur à vide A 2.5 2.5
Ligne à vide A 10 10
Poids approximatif kg 105 112
Poids de la commande kg 9 9
Poids de tiges de renvois kg 16 16

45. 45
Schéma du montage

46. 46
Observations
Remarque 1 :
Après l’installation de tous ces accessoires selon le tableau de plan d’exécution du
marché élaboré par Mr. Drabli Ahmed tout en respectant le CPS, on fait pour chaque
poste de transformation deux trous de 1.5x1.5x2 m. Pour chaque trou, on enterre
trois piquets de terre cuivré pour avoir résistance de terre très faible(Chaque piquet
est équivalent à une résistance, alors la résistance équivalent des trois sera beaucoup
très faible de trois( 3 résistances montés en parallèles  une résistance équivalent
est une division par 3 car ces trois résistance ont résistance presque égale).
Le trou qui donne une résistance inférieur à 5 sera réservé pour le neutre et le
trou qui donne une résistance inférieur à 3 sera réservé pour la masse.
Dans certain cas et selon la nature du sol, on ne peut pas réaliser ces deux résistances.
C’est pour cela envisage à ajouter des excréments des animaux + de l’eau
La mesure de la résistance de terre est réalisé par le telluromètre suivant :

47. 47
Remarque 2 :
De même on fait enterrer deux piquets de terre cuivré dans le trou qui porte l’IACM et le
transformateur haut poteau.
Remarque 3 :
Les dimensions des trous réalisés pour le levage des poteaux sont de l’ordre (1.4x1.4x2 m).
Remarque 4 : Au de départ de la ligne de transport, on a utilisé un câble almélec de
section 75.5 (du poteau N°1 jusqu’à poteau N°6) ; puis on continue à travailler avec
un câble almélec de section 34.4 . Le choix de la section est fait par le maitre
d’œuvre ONE. Le choix de la section dépond essentiellement du courant à acheminer
(c.à.d. de la puissance installée au niveau de l’utilisateur) et de la portée (Quand la
portée augmente le chute de tension augment d’où la nécessité d’augmenter la section
tout en respectant le facteur de prix et le poids du câble). La ligne installé sert à
alimenter la zone industriel en particulier le projet de Peugeot cétroïne de Kénitra.

48. 48
4. Bordereau d’envoi N°0073/08/16 : Aménagement du poste de
transformateur HTA/BT de la SNRT
i. Objet
Aménagement du poste de transformateur HTA/BT N°3528 de la SNRT à JBEL
BOUHAYATI à la commune MOHA OU HAMMOU ZAYANI
ii. Apport de chantier
1.Matériels installés
On peut résumer le matériel installé sous la forme d’un tableau selon
le numéro porté par chaque poteau :
Pylône métallique existant
A ajouter : Une herse de dérivation e=1.30m + 3 chaine en composite N11-24kV +
pince d’ancrage pour la dérivation+raccord et connecteur TST+DDA
A poser :
N°1 : IACM à C/C 50A-24kV+ Terre/ PBA 13m-1500daN+Herse d’ancrage e=1.30 m +
6 ch. en composite N11-36kV+ Manchon d’ancrage+Plaque IRD
Poste de Transformation : PBA 12m-1500daN +Transfo. haut poteau 100kVA-22k/400 V+batterie de
condensateur à vide 10kvar+ disjoncteur Ir 30/40/50/60+Herse d’arrêt+ 3 ch. en composite N11-24kV+
3 pinces d’ancrage+ 3 parafoudre+ +armoire de comptage
2. Etapes de travail :
1ère étape : programmation de la coupure d’électricité avec le maitre d’œuvre ONE
2ème étape : Coupure d’électricité avec des IACMs installés dans la ligne
3ème étape : Réalisé des testes d’existence de tension avec des détecteurs de
tensions
4ème étape : couper les lignes aériennes existantes après la mise à la terre de deux
pylônes existants et proches de chantier.
5ème étape : démontage des équipements existants (transfo. Haut poteau 25 kVA -
22k/400 V & IACM 50A-24kV & Herse d’ancrage & les éclateurs & Herse d’arrêt ….)
6ème étape : détruire les anciens poteaux bétons armés

49. 49
7ème étape : réalisé deux trous (1.4x1.4x2 m) pour le levage de poteaux
8ème étape : le levage de poteaux après l’obtention de l’accord de l’ONE avec
Camion plateau avec grue en utilisant 2.5 de sable tout-venant + 2.5 de
gravats + 15x50 kg de ciment pour fixer chaque poteau.
9ème étape : montage des autres équipements de poteaux (herse d’ancrage, herse
d’arrêt, IACM & sa commande, Transfo haut poteau, disjoncteur et sa commande,
batterie de condensateur, chaine en composite, parafoudre…)
10ème étape : réalisation de tranché pour le câble sous-terrain BT 4x95 (3
phase+ neutre) et un câble de cuivre 25 .
11ème étape : réalisation deux trou pour la mise à la terre (de la même manière que
le projet de Sidi Yahya)
12ème étape : lié l’armoire de comptage avec un disjoncteur installé à l’intérieur du
local de SNRT.
Câblage :
 Le câble de la ligne aérien est un câble almélec de section S=34.4
 La suite de câblage des équipements est réalisée avec un câble RDV
1x 95 .
 De la ligne aérienne vers le primaire de transformateur on utilise 3 câbles
(3 phases) 3x1x95
 De secondaire de transformateur vers le disjoncteur, on a utilisé un câble
armé 4x6 .
 De secondaire de transformateur vers le disjoncteur, on utilise un câble
RDV 4x1x95 (3 phases + neutre)
 De disjoncteur vers l’armoire, on a utilisé un câble RDV 4x1x95 (3
phases + neutre)
 De l’armoire vers le disjoncteur installé à l’intérieur de local de SNRT, on
utilise 5 câbles (3 phases + neutre avec un câble RDV 1x 95 et un
câble en cuivre 25 ).

50. 50

51. 51
Description technique de matériels :
Transformateur à haut poteau:
IACM : Interrupteur aérien à commande manuel

52. 52
Batterie Condensateur
Le choix de cette batterie
repose sur le principe de
compensation de 6% de la
puissance apparente de
transformateur

53. 53
Fichier de choix de la section de câble :
Dans notre cas, la batterie de condensateur utilisé pour compenser l’énergie réactive
consommé au niveau de l’utilisateur est de 10kVAr. C’est pour cela la section de câble
utilisé pour liée cette batterie à le transformateur est 6 . Donc on a utilisé un câble
armé 4x6 .
Disjoncteur haut poteau

54. 54
Parafoudre :
Disjoncteur installé au local de SNRT :
-Le parafoudre est mis à la terre via un
câble en cuivre isolé de section 25
- Les parafoudres remplacent les éclateurs
existants
A partie de ce disjoncteur, SNRT
peut répondre à ces besoins en
électricité pour alimenter ces
équipements :

55. 55
Ce stage que j'ai passé au sein de la société Petradis m'a permis vraiment de mettre en
œuvre l'ensemble des connaissances théoriques acquis lors de mon parcours à l'ENSA
de Kenitra. Surtout le domaine des installations électriques, dimensionnements des
équipements, et les armements de la ligne de transport sans oublier l’installation des
cellules de protections et les poste de transformations. A travers ce stage, j’ai vécu le
monde de gestion des entreprises et la gestion de projet surtout à travers la discussion
avec Mr. Drabli Ahmed de son parcours professionnel avant et après la création de son
propre entreprise. Ce stage m’a aussi permis de comprendre que les missions de
chargés d’affaires étaient les plus adaptées pour moi. Je préfère m’orienter vers le
métier d’ingénieur d’électricité qui me convient mieux.
Fort de cette expérience et en réponse aux enjeux du marché de travail, j’aimerai
beaucoup par la suite essayer de m’orienter via un prochain stage, vers le secteur
électricité en particulière le métier ingénieur chargé d’affaire avec le même entreprise,
pour que je puisse bien se familiariser avec ce métier d’avenir.

56. 56
https://www.marchespublics.gov.ma/pmmp/
http://www.one.org.ma/
http://www.ines-max.com/accueil
http://www.mhpv.gov.ma/?page_id=117
http://www.emploi.gov.ma/index.php/fr/
http://www.schneider-electric.fr/fr/
http://www.nexans.fr/
http://www.petradis.com/
http://www.chauvin-arnoux.com/sites/default/files/D00VDU62_0.PDF
http://fc-elec.pagesperso-orange.fr/doc%20pdf/SECTION%20CABLES.pdf
https://www.swissgrid.ch/dam/swissgrid/company/publications/fr/mastbilder_freileitungen_fr.pdf
http://www.tdee.ulg.ac.be/userfiles/file/6.pdf
