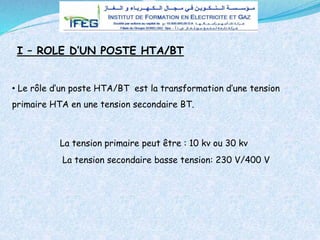

La tension secondaire basse tension: 230 V/400 V
• Le rôle d’un poste HTA/BT est la transformation d’une tension
primaire HTA en une tension secondaire BT.
I – ROLE D’UN POSTE HTA/BT
La tension primaire peut être : 10 kv ou 30 kv
II-CHOIX D’UN POSTE :
• Sur poteau pour les puissances P ≤ 160 kva.
• Cabine : pour les puissances ≤ 630 kva maçonnés, (plan de poste
standard) préfabriqués en béton ou intégrés en immeuble.
Ces postes sont raccordés via une liaison souterraine ou aéro-
souterraine HTA.
• Pour les postes livraison de puissances P > 630 kva, les plans de
poste sont à établir par le client et à soumettre à sonelgaz pour
approbation.

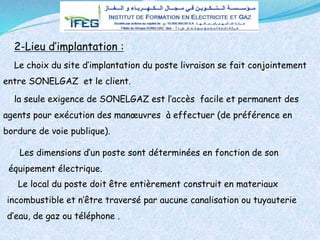

la seule exigence de SONELGAZ est l’accès facile et permanent des
agents pour exécution des manœuvres à effectuer (de préférence en
bordure de voie publique).
Le choix du site d’implantation du poste livraison se fait conjointement
entre SONELGAZ et le client.
2-Lieu d’implantation :
Les dimensions d’un poste sont déterminées en fonction de son
équipement électrique.
Le local du poste doit être entièrement construit en materiaux
incombustible et n’être traversé par aucune canalisation ou tuyauterie
d’eau, de gaz ou téléphone .
Il est au service de plusieurs utilisateurs et leur livre l’énergie en BT.
Il est placé, soit dans un local, soit sur un support, les frais
d’établissement sont supportés par SONELGAZ.
1-Poste « DP » :

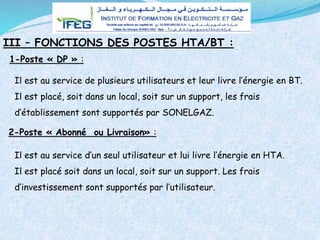

III – FONCTIONS DES POSTES HTA/BT :
2-Poste « Abonné ou Livraison» :
Il est au service d’un seul utilisateur et lui livre l’énergie en HTA.
Il est placé soit dans un local, soit sur un support. Les frais
d’investissement sont supportés par l’utilisateur.

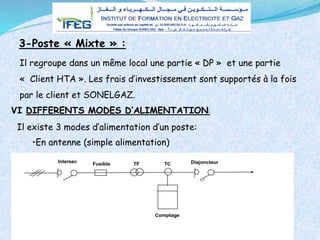

3-Poste « Mixte » :
VI DIFFERENTS MODES D’ALIMENTATION:
Il existe 3 modes d’alimentation d’un poste:
•En antenne (simple alimentation)
Il regroupe dans un même local une partie « DP » et une partie
« Client HTA ». Les frais d’investissement sont supportés à la fois
par le client et SONELGAZ.

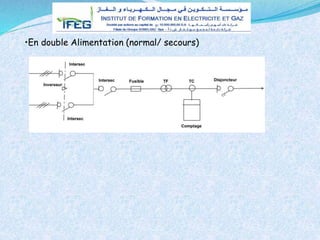

•En double Alimentation (normal/ secours)

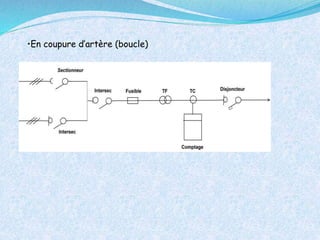

•En coupure d’artère (boucle)

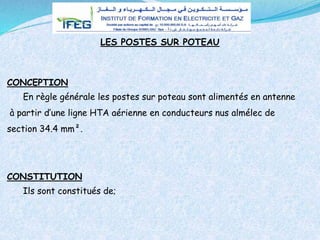

CONCEPTION
En règle générale les postes sur poteau sont alimentés en antenne
à partir d’une ligne HTA aérienne en conducteurs nus almélec de
section 34.4 mm².

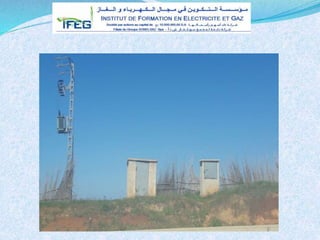

LES POSTES SUR POTEAU

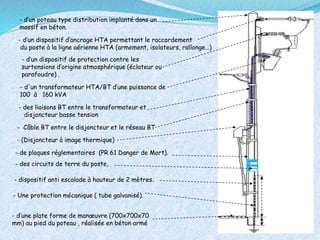

CONSTITUTION
Ils sont constitués de;
- d’un dispositif d’ancrage HTA permettant le raccordement
du poste à la ligne aérienne HTA (armement, isolateurs, rallonge…)
- d’un poteau type distribution implanté dans un
massif en béton.
- d’un dispositif de protection contre les
surtensions d’origine atmosphérique (éclateur ou
parafoudre) .
- d'un transformateur HTA/BT d’une puissance de
100 à 160 kVA
- des liaisons BT entre le transformateur et
disjoncteur basse tension
- (Disjoncteur à image thermique)
- Câble BT entre le disjoncteur et le réseau BT
- de plaques réglementaires (PR 61 Danger de Mort).
- des circuits de terre du poste,
- d’une plate forme de manœuvre (700x700x70
mm) au pied du poteau , réalisée en béton armé
- Une protection mécanique ( tube galvanisé).
- dispositif anti escalade à hauteur de 2 mètres.
POSTES-HTA-BT SAE.pptx

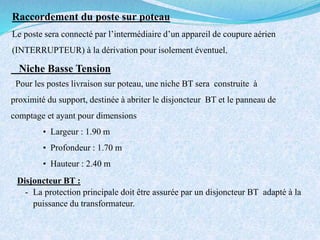

Raccordement du poste sur poteau
Le poste sera connecté par l’intermédiaire d’un appareil de coupure aérien
(INTERRUPTEUR) à la dérivation pour isolement éventuel.
Niche Basse Tension
Pour les postes livraison sur poteau, une niche BT sera construite à
proximité du support, destinée à abriter le disjoncteur BT et le panneau de
comptage et ayant pour dimensions
• Largeur : 1.90 m
• Profondeur : 1.70 m
• Hauteur : 2.40 m
Disjoncteur BT :
- La protection principale doit être assurée par un disjoncteur BT adapté à la
puissance du transformateur.

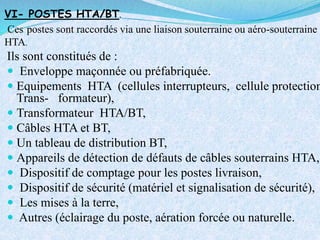

VI- POSTES HTA/BT.
Ces postes sont raccordés via une liaison souterraine ou aéro-souterraine
HTA.
Ils sont constitués de :
 Enveloppe maçonnée ou préfabriquée.
 Equipements HTA (cellules interrupteurs, cellule protection
Trans- formateur),
 Transformateur HTA/BT,
 Câbles HTA et BT,
 Un tableau de distribution BT,
 Appareils de détection de défauts de câbles souterrains HTA,
 Dispositif de comptage pour les postes livraison,
 Dispositif de sécurité (matériel et signalisation de sécurité),
 Les mises à la terre,
 Autres (éclairage du poste, aération forcée ou naturelle.

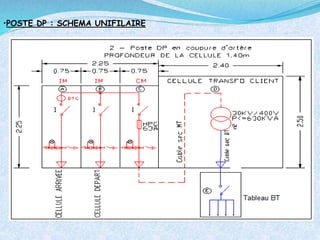

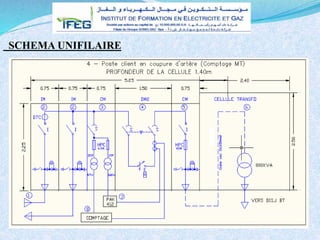

•POSTE DP : SCHEMA UNIFILAIRE
B. Caniveaux et Buses
B.1. Caniveau des cellules :
Le caniveau sert pour le passage et les interventions sur les câbles
HTA, il est réalisé :
 A une distance de 300 mm du mur,
 Avec une pente de 2% vers l’extérieur pour :
 Éviter la stagnation de l’eau qui pénètre par le chemin des
buses ou par un autre moyen.
 Faciliter le passage du câble (rayon de courbure).
B 2 . Accès au poste
La porte du poste HTA/BT doit s’ouvrir vers l’extérieur et se
rabattre complètement sur le mur coté cellules. Elle doit être
munie d’un dispositif d’arrêt (arrêtoir) la maintenant ouverte à
180° et d’une poignée extérieur.
L’accès au poste doit permettre la manutention
du matériel.
Les caractéristiques de la porte d’accès au
poste :
 En tôle en acier galvanisée d’épaisseur 3 mm.
 La serrure doit être d’un modèle qualifié, avec une combinaison
par concession.
Dimensions
Les dimensions sont standards de 1100 x 2500 mm.
Couloir de manœuvres et dispositions des
équipements
La disposition des matériels à l’intérieur du poste doit
permettre l’aménagement de passages d’accès à toutes les parties
du poste où il peut intervenir en exploitation.
Ces passages doivent laisser devant les organes permanents
de commande (cellules HTA) une largeur libre d’au moins 1200
mm (couloir de manœuvre).
Pour assurer la sécurité de l'exploitation, une distance de 150
mm doit être respectée entre les faces arrière cellules HTA et le
mur du poste. Cette distance protège les cellules contre les effets
de la condensation et permet l’évacuation des Gaz SF6 en cas de
rupture de la soupape d’échappement.
B 3 . Equipements du poste :

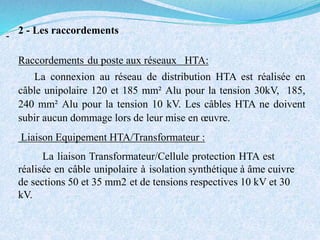

2 - Les raccordements
-
Raccordements du poste aux réseaux HTA:
La connexion au réseau de distribution HTA est réalisée en
câble unipolaire 120 et 185 mm² Alu pour la tension 30kV, 185,
240 mm² Alu pour la tension 10 kV. Les câbles HTA ne doivent
subir aucun dommage lors de leur mise en œuvre.
Liaison Equipement HTA/Transformateur :
La liaison Transformateur/Cellule protection HTA est
réalisée en câble unipolaire à isolation synthétique à âme cuivre
de sections 50 et 35 mm2 et de tensions respectives 10 kV et 30
kV.
II-2 Liaison Transformateur / Tableau BT :
Cette liaison est réalisée en câbles unipolaires à âme en cuivre type U1000 R2V.
 Elle est raccordée à l'appareillage BT par cosses d'extrémités cuivre.
Cette liaison comprend :
 1 câble de 150 mm² par phase et 1 câble de 95 mm² pour le neutre : pour des
transformateurs de 160 kVA (400V).
 1 câble de 240 mm² par phase et 1 câble de 150 mm² pour le neutre : pour
des transformateurs de 250 kVA (400V).
 2 câbles de 240 mm² par phase et 1 câble de 240 mm² pour le neutre : pour
des transformateurs de 400 kVA (400V).
 2 câbles de 300 mm² par phase et 1 câble de 300 mm² pour le neutre : pour
des transformateurs jusqu’à 630 kVA (400V).
 3 câbles de 240mm² par phase et 1 câbles de 240 mm ² pour le neutre
::pour des transformateurs de 800 kVA (400V).
.

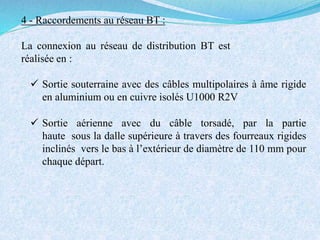

4 - Raccordements au réseau BT :
La connexion au réseau de distribution BT est
réalisée en :
 Sortie souterraine avec des câbles multipolaires à âme rigide
en aluminium ou en cuivre isolés U1000 R2V
 Sortie aérienne avec du câble torsadé, par la partie
haute sous la dalle supérieure à travers des fourreaux rigides
inclinés vers le bas à l’extérieur de diamètre de 110 mm pour
chaque départ.
5 - Tableau de distribution BT :
La distribution est assurée par un tableau type TUR (T4 ou
T8), comportant 4 à 8 départs pouvant recevoir des coupe-circuits
à fusibles.
Une distance minimale de 300 mm doit être respectée entre la
poignée de manœuvres et le mur latéral.
Une distance comprise entre e 1400 et 1600mm doit être
respectée entre l’axe de la poigné de manœuvres et le sol.

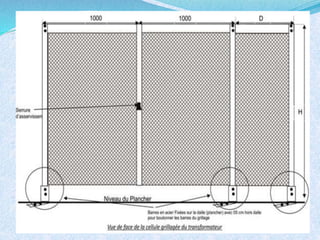

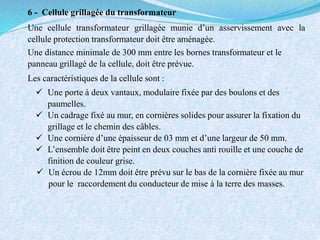

6 - Cellule grillagée du transformateur
Une cellule transformateur grillagée munie d’un asservissement avec la
cellule protection transformateur doit être aménagée.
Une distance minimale de 300 mm entre les bornes transformateur et le
panneau grillagé de la cellule, doit être prévue.
Les caractéristiques de la cellule sont :
 Une porte à deux vantaux, modulaire fixée par des boulons et des
paumelles.
 Un cadrage fixé au mur, en cornières solides pour assurer la fixation du
grillage et le chemin des câbles.
 Une cornière d’une épaisseur de 03 mm et d’une largeur de 50 mm.
 L’ensemble doit être peint en deux couches anti rouille et une couche de
finition de couleur grise.
 Un écrou de 12mm doit être prévu sur le bas de la cornière fixée au mur
pour le raccordement du conducteur de mise à la terre des masses.
POSTES-HTA-BT SAE.pptx

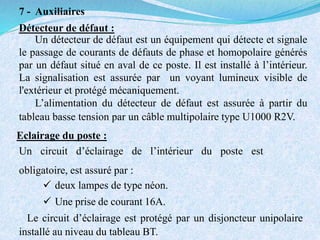

7 - Auxiliaires
Détecteur de défaut :
Un détecteur de défaut est un équipement qui détecte et signale
le passage de courants de défauts de phase et homopolaire générés
par un défaut situé en aval de ce poste. Il est installé à l’intérieur.
La signalisation est assurée par un voyant lumineux visible de
l'extérieur et protégé mécaniquement.
L’alimentation du détecteur de défaut est assurée à partir du
tableau basse tension par un câble multipolaire type U1000 R2V.
Eclairage du poste :
Un circuit d’éclairage de l’intérieur du poste est
obligatoire, est assuré par :
 deux lampes de type néon.
 Une prise de courant 16A.
Le circuit d’éclairage est protégé par un disjoncteur unipolaire
installé au niveau du tableau BT.

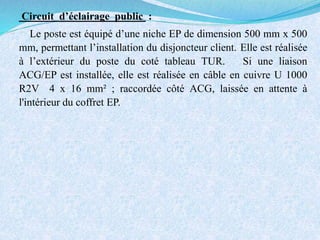

Circuit d’éclairage public :
Le poste est équipé d’une niche EP de dimension 500 mm x 500
mm, permettant l’installation du disjoncteur client. Elle est réalisée
à l’extérieur du poste du coté tableau TUR. Si une liaison
ACG/EP est installée, elle est réalisée en câble en cuivre U 1000
R2V 4 x 16 mm² ; raccordée côté ACG, laissée en attente à
l'intérieur du coffret EP.

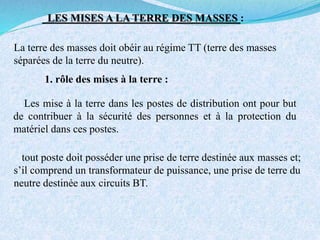

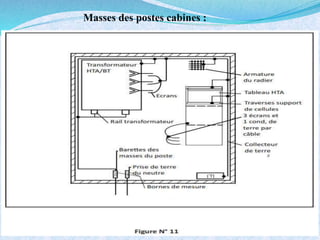

LES MISES A LA TERRE DES MASSES :
La terre des masses doit obéir au régime TT (terre des masses
séparées de la terre du neutre).
1. rôle des mises à la terre :
Les mise à la terre dans les postes de distribution ont pour but
de contribuer à la sécurité des personnes et à la protection du
matériel dans ces postes.
tout poste doit posséder une prise de terre destinée aux masses et;
s’il comprend un transformateur de puissance, une prise de terre du
neutre destinée aux circuits BT.

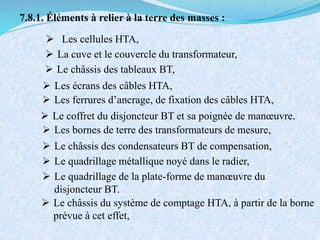

7.8.1. Éléments à relier à la terre des masses :
 Les cellules HTA,
 La cuve et le couvercle du transformateur,
 Le châssis des tableaux BT,
 Le coffret du disjoncteur BT et sa poignée de manœuvre.
 Les écrans des câbles HTA,
 Les ferrures d’ancrage, de fixation des câbles HTA,
 Le quadrillage métallique noyé dans le radier,
 Le quadrillage de la plate-forme de manœuvre du
disjoncteur BT.
 Les bornes de terre des transformateurs de mesure,
 Le châssis des condensateurs BT de compensation,
 Le châssis du système de comptage HTA, à partir de la borne
prévue à cet effet,

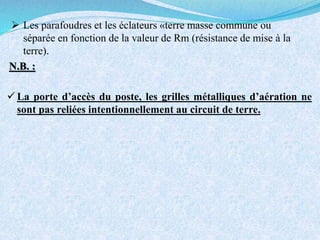

 Les parafoudres et les éclateurs «terre masse commune ou
séparée en fonction de la valeur de Rm (résistance de mise à la
terre).
 La porte d’accès du poste, les grilles métalliques d’aération ne
sont pas reliées intentionnellement au circuit de terre.
N.B. :

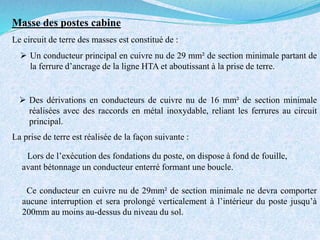

La prise de terre est réalisée de la façon suivante :
Lors de l’exécution des fondations du poste, on dispose à fond de fouille,
avant bétonnage un conducteur enterré formant une boucle.
Ce conducteur en cuivre nu de 29mm² de section minimale ne devra comporter
aucune interruption et sera prolongé verticalement à l’intérieur du poste jusqu’à
200mm au moins au-dessus du niveau du sol.
Le circuit de terre des masses est constitué de :
 Un conducteur principal en cuivre nu de 29 mm² de section minimale partant de
la ferrure d’ancrage de la ligne HTA et aboutissant à la prise de terre.
 Des dérivations en conducteurs de cuivre nu de 16 mm² de section minimale
réalisées avec des raccords en métal inoxydable, reliant les ferrures au circuit
principal.
Masse des postes cabine
Masses des postes cabines :
POSTE LIVRAISON P≤630 Kva: SCHEMA UNIFILAIRE
POSTE LIVRAISON : P > 630 KVA
Poste Client de Puissance installée > 630 kVA
Les postes Clients, de puissance installée supérieure à 630 kVA sont de
tension primaire de service égale à 10 kV ou 30 kV et une tension secondaire
selon l’utilisation.
Le poste doit disposer d’une protection générale par disjoncteur et le
comptage de l’énergie doit être pris sur la HTA en amont du ou des
transformateurs.
Le dossier du poste, fourni par le Client, doit faire
l’objet d’une approbation par le Distributeur.
SCHEMA UNIFILAIRE

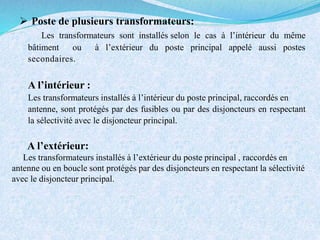

 Poste de plusieurs transformateurs:
Les transformateurs sont installés selon le cas à l’intérieur du même
bâtiment ou à l’extérieur du poste principal appelé aussi postes
secondaires.
A l’intérieur :
Les transformateurs installés à l’intérieur du poste principal, raccordés en
antenne, sont protégés par des fusibles ou par des disjoncteurs en respectant
la sélectivité avec le disjoncteur principal.
A l’extérieur:
Les transformateurs installés à l’extérieur du poste principal , raccordés en
antenne ou en boucle sont protégés par des disjoncteurs en respectant la sélectivité
avec le disjoncteur principal.

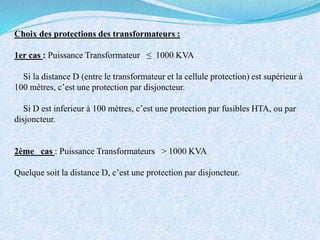

Choix des protections des transformateurs :
1er cas : Puissance Transformateur ≤ 1000 KVA
Si la distance D (entre le transformateur et la cellule protection) est supérieur à
100 mètres, c’est une protection par disjoncteur.
Si D est inferieur à 100 mètres, c’est une protection par fusibles HTA, ou par
disjoncteur.
2ème cas : Puissance Transformateurs > 1000 KVA
Quelque soit la distance D, c’est une protection par disjoncteur.

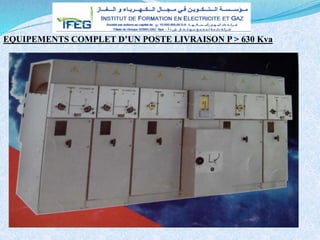

EQUIPEMENTS COMPLET D’UN POSTE LIVRAISON P > 630 Kva

Contenu connexe

Tendances

Ener1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électriqueEner1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électrique
Pierre Maréchal

Transformateurs
TransformateursTransformateurs
Transformateurs
OUAJJI Hassan

Cour installation electrique bedoui iset-ksar-hellal
Cour installation electrique bedoui iset-ksar-hellalCour installation electrique bedoui iset-ksar-hellal
Cour installation electrique bedoui iset-ksar-hellal
hassen_be

03 régime de neutre
03 régime de neutre03 régime de neutre
03 régime de neutre
Ahmed Tahar

Calcul du courant de défaut
Calcul du courant de défautCalcul du courant de défaut
Calcul du courant de défaut
Ondernemersschool

Le contacteur chap2 2 2-2-2-n2
Le contacteur chap2 2 2-2-2-n2Le contacteur chap2 2 2-2-2-n2
Le contacteur chap2 2 2-2-2-n2
Madjdoub Chemlel

Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Oussama Chkir

Le réseau Moyenne Tension MALT
Le réseau Moyenne Tension MALTLe réseau Moyenne Tension MALT
Le réseau Moyenne Tension MALT
Hamza BARAKET

Guide coordination protection_bt
Guide coordination protection_btGuide coordination protection_bt
Guide coordination protection_bt
Khalil Elwaer

Guide distribution hta
Guide distribution htaGuide distribution hta
Guide distribution hta
SaidAymenSaidAymen

Rapport de SAE Douala 2016
Rapport de SAE Douala 2016Rapport de SAE Douala 2016
Rapport de SAE Douala 2016
Alioum Serouis

APPROBATION PLANS DE POSTE.pptx
APPROBATION PLANS DE POSTE.pptxAPPROBATION PLANS DE POSTE.pptx
APPROBATION PLANS DE POSTE.pptx
mohamed896991

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique
Ridha Chayeh

Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
SadokZgolli

Variateur de vitesse electronique de puissance
Variateur de vitesse   electronique de puissanceVariateur de vitesse   electronique de puissance
Variateur de vitesse electronique de puissance
Boubakri Mohamed

Rapport PFE installation electrique
Rapport PFE installation electriqueRapport PFE installation electrique
Rapport PFE installation electrique
ZinebPROTIM

Exemple d'installation électrique.pdf
Exemple d'installation électrique.pdfExemple d'installation électrique.pdf
Exemple d'installation électrique.pdf
WalidBM1

MEMOIR FIN D'ETUDE STATION DE POMPAGE.docx
MEMOIR FIN D'ETUDE  STATION DE POMPAGE.docxMEMOIR FIN D'ETUDE  STATION DE POMPAGE.docx
MEMOIR FIN D'ETUDE STATION DE POMPAGE.docx
SimoFbmc

Rapport de stage centrale de production d'électricité.
Rapport de stage centrale de production d'électricité.Rapport de stage centrale de production d'électricité.
Rapport de stage centrale de production d'électricité.
Mohamedhassanmohamed10


Tendances (20)

Ener1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électriqueEner1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électrique

Transformateurs
TransformateursTransformateurs
Transformateurs

Cour installation electrique bedoui iset-ksar-hellal
Cour installation electrique bedoui iset-ksar-hellalCour installation electrique bedoui iset-ksar-hellal
Cour installation electrique bedoui iset-ksar-hellal

03 régime de neutre
03 régime de neutre03 régime de neutre
03 régime de neutre

Calcul du courant de défaut
Calcul du courant de défautCalcul du courant de défaut
Calcul du courant de défaut

Le contacteur chap2 2 2-2-2-n2
Le contacteur chap2 2 2-2-2-n2Le contacteur chap2 2 2-2-2-n2
Le contacteur chap2 2 2-2-2-n2

Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...
Etude, dimensionnement et câblage d’une armoire électrique dédiée à la comman...

Le réseau Moyenne Tension MALT
Le réseau Moyenne Tension MALTLe réseau Moyenne Tension MALT
Le réseau Moyenne Tension MALT

Guide coordination protection_bt
Guide coordination protection_btGuide coordination protection_bt
Guide coordination protection_bt

Guide distribution hta
Guide distribution htaGuide distribution hta
Guide distribution hta

Rapport de SAE Douala 2016
Rapport de SAE Douala 2016Rapport de SAE Douala 2016
Rapport de SAE Douala 2016

APPROBATION PLANS DE POSTE.pptx
APPROBATION PLANS DE POSTE.pptxAPPROBATION PLANS DE POSTE.pptx
APPROBATION PLANS DE POSTE.pptx

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique

Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...

Variateur de vitesse electronique de puissance
Variateur de vitesse   electronique de puissanceVariateur de vitesse   electronique de puissance
Variateur de vitesse electronique de puissance

Groupe electrogene
Groupe electrogeneGroupe electrogene
Groupe electrogene

Rapport PFE installation electrique
Rapport PFE installation electriqueRapport PFE installation electrique
Rapport PFE installation electrique

Exemple d'installation électrique.pdf
Exemple d'installation électrique.pdfExemple d'installation électrique.pdf
Exemple d'installation électrique.pdf

MEMOIR FIN D'ETUDE STATION DE POMPAGE.docx
MEMOIR FIN D'ETUDE  STATION DE POMPAGE.docxMEMOIR FIN D'ETUDE  STATION DE POMPAGE.docx
MEMOIR FIN D'ETUDE STATION DE POMPAGE.docx

Rapport de stage centrale de production d'électricité.
Rapport de stage centrale de production d'électricité.Rapport de stage centrale de production d'électricité.
Rapport de stage centrale de production d'électricité.


Similaire à POSTES-HTA-BT SAE.pptx

634316228-Untitledhhhhhhhhhhhhhhhhhhhj.ppt
634316228-Untitledhhhhhhhhhhhhhhhhhhhj.ppt634316228-Untitledhhhhhhhhhhhhhhhhhhhj.ppt
634316228-Untitledhhhhhhhhhhhhhhhhhhhj.ppt
CHAHLIYounes

CABLES section amont aval transfo HTABThtKP077.pdf
CABLES section amont aval transfo HTABThtKP077.pdfCABLES section amont aval transfo HTABThtKP077.pdf
CABLES section amont aval transfo HTABThtKP077.pdf
SAID MASHATE

Transport SEER GECSI.pdf
Transport SEER GECSI.pdfTransport SEER GECSI.pdf
Transport SEER GECSI.pdf
AbdrahamaneKoit

PA CAHORS
PA CAHORSPA CAHORS
PA CAHORS
HamzaMarga

cahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdfcahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdf
HamzaMarga

s2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdfs2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdf
NioulLopoldJunior

445378775-Presentation1-pptx.pptx et reseaux électriques
445378775-Presentation1-pptx.pptx et reseaux électriques445378775-Presentation1-pptx.pptx et reseaux électriques
445378775-Presentation1-pptx.pptx et reseaux électriques
HardyIlunga

Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdfMicrosoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdf
saidsosso

Formation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdfFormation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdf
Mohamed854100

Formation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.pptFormation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.ppt
BOULANORICHRAF

Installation_Electriques_Domestiques_2010_FR_LR.pdf
Installation_Electriques_Domestiques_2010_FR_LR.pdfInstallation_Electriques_Domestiques_2010_FR_LR.pdf
Installation_Electriques_Domestiques_2010_FR_LR.pdf
IonutCatalin8

Installation électrique vincotte.pdf
Installation électrique vincotte.pdfInstallation électrique vincotte.pdf
Installation électrique vincotte.pdf
IonutCatalin8

Chromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec SheetChromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec Sheet
Thorne & Derrick UK

Formation Poste HT.pptx
Formation Poste HT.pptxFormation Poste HT.pptx
Formation Poste HT.pptx
AyoubSabir8

Protections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.pptProtections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.ppt
MohamedAliOuhaddou

Transformateurs de-mesures
Transformateurs de-mesuresTransformateurs de-mesures
Transformateurs de-mesures
Soufiene Bouzid

Appareillage_industriel_ppt
Appareillage_industriel_pptAppareillage_industriel_ppt
Appareillage_industriel_ppt
MohammedTAOUSSI4

Electricité industrielle - cours.pdf
Electricité industrielle - cours.pdfElectricité industrielle - cours.pdf
Electricité industrielle - cours.pdf
KOFFI53

Catalogue aspiration centralisée Atome
Catalogue aspiration centralisée AtomeCatalogue aspiration centralisée Atome
Catalogue aspiration centralisée Atome
Homexity

Electricité & gaz
Electricité & gazElectricité & gaz
Electricité & gaz
Sami Sahli


Similaire à POSTES-HTA-BT SAE.pptx (20)

634316228-Untitledhhhhhhhhhhhhhhhhhhhj.ppt
634316228-Untitledhhhhhhhhhhhhhhhhhhhj.ppt634316228-Untitledhhhhhhhhhhhhhhhhhhhj.ppt
634316228-Untitledhhhhhhhhhhhhhhhhhhhj.ppt

CABLES section amont aval transfo HTABThtKP077.pdf
CABLES section amont aval transfo HTABThtKP077.pdfCABLES section amont aval transfo HTABThtKP077.pdf
CABLES section amont aval transfo HTABThtKP077.pdf

Transport SEER GECSI.pdf
Transport SEER GECSI.pdfTransport SEER GECSI.pdf
Transport SEER GECSI.pdf

PA CAHORS
PA CAHORSPA CAHORS
PA CAHORS

cahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdfcahors_cata_mvd_2017-2018_a4_0.pdf
cahors_cata_mvd_2017-2018_a4_0.pdf

s2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdfs2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdf

445378775-Presentation1-pptx.pptx et reseaux électriques
445378775-Presentation1-pptx.pptx et reseaux électriques445378775-Presentation1-pptx.pptx et reseaux électriques
445378775-Presentation1-pptx.pptx et reseaux électriques

Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdfMicrosoft_PowerPoint_ELE1409_H13_Cours_1.pdf
Microsoft_PowerPoint_ELE1409_H13_Cours_1.pdf

Formation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdfFormation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdf

Formation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.pptFormation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.ppt

Installation_Electriques_Domestiques_2010_FR_LR.pdf
Installation_Electriques_Domestiques_2010_FR_LR.pdfInstallation_Electriques_Domestiques_2010_FR_LR.pdf
Installation_Electriques_Domestiques_2010_FR_LR.pdf

Installation électrique vincotte.pdf
Installation électrique vincotte.pdfInstallation électrique vincotte.pdf
Installation électrique vincotte.pdf

Chromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec SheetChromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec Sheet

Formation Poste HT.pptx
Formation Poste HT.pptxFormation Poste HT.pptx
Formation Poste HT.pptx

Protections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.pptProtections des transformateurs et lignes.ppt
Protections des transformateurs et lignes.ppt

Transformateurs de-mesures
Transformateurs de-mesuresTransformateurs de-mesures
Transformateurs de-mesures

Appareillage_industriel_ppt
Appareillage_industriel_pptAppareillage_industriel_ppt
Appareillage_industriel_ppt

Electricité industrielle - cours.pdf
Electricité industrielle - cours.pdfElectricité industrielle - cours.pdf
Electricité industrielle - cours.pdf

Catalogue aspiration centralisée Atome
Catalogue aspiration centralisée AtomeCatalogue aspiration centralisée Atome
Catalogue aspiration centralisée Atome

Electricité & gaz
Electricité & gazElectricité & gaz
Electricité & gaz


Dernier

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024
idelewebmestre

Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
iheberry

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
manalishivani8

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf
Institut de l'Elevage - Idele

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf
Institut de l'Elevage - Idele

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf
afigloria194

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf
Institut de l'Elevage - Idele


Dernier (7)

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024

Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...
Etude de la faisabilité de la climatisation solaire pour l’habitat individuel...

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf


POSTES-HTA-BT SAE.pptx

  • 2. La tension secondaire basse tension: 230 V/400 V • Le rôle d’un poste HTA/BT est la transformation d’une tension primaire HTA en une tension secondaire BT. I – ROLE D’UN POSTE HTA/BT La tension primaire peut être : 10 kv ou 30 kv
  • 3. II-CHOIX D’UN POSTE : • Sur poteau pour les puissances P ≤ 160 kva. • Cabine : pour les puissances ≤ 630 kva maçonnés, (plan de poste standard) préfabriqués en béton ou intégrés en immeuble. Ces postes sont raccordés via une liaison souterraine ou aéro- souterraine HTA. • Pour les postes livraison de puissances P > 630 kva, les plans de poste sont à établir par le client et à soumettre à sonelgaz pour approbation.
  • 4. la seule exigence de SONELGAZ est l’accès facile et permanent des agents pour exécution des manœuvres à effectuer (de préférence en bordure de voie publique). Le choix du site d’implantation du poste livraison se fait conjointement entre SONELGAZ et le client. 2-Lieu d’implantation : Les dimensions d’un poste sont déterminées en fonction de son équipement électrique. Le local du poste doit être entièrement construit en materiaux incombustible et n’être traversé par aucune canalisation ou tuyauterie d’eau, de gaz ou téléphone .
  • 5. Il est au service de plusieurs utilisateurs et leur livre l’énergie en BT. Il est placé, soit dans un local, soit sur un support, les frais d’établissement sont supportés par SONELGAZ. 1-Poste « DP » : III – FONCTIONS DES POSTES HTA/BT : 2-Poste « Abonné ou Livraison» : Il est au service d’un seul utilisateur et lui livre l’énergie en HTA. Il est placé soit dans un local, soit sur un support. Les frais d’investissement sont supportés par l’utilisateur.
  • 6. 3-Poste « Mixte » : VI DIFFERENTS MODES D’ALIMENTATION: Il existe 3 modes d’alimentation d’un poste: •En antenne (simple alimentation) Il regroupe dans un même local une partie « DP » et une partie « Client HTA ». Les frais d’investissement sont supportés à la fois par le client et SONELGAZ.
  • 7. •En double Alimentation (normal/ secours)
  • 9. CONCEPTION En règle générale les postes sur poteau sont alimentés en antenne à partir d’une ligne HTA aérienne en conducteurs nus almélec de section 34.4 mm². LES POSTES SUR POTEAU CONSTITUTION Ils sont constitués de;
  • 10. - d’un dispositif d’ancrage HTA permettant le raccordement du poste à la ligne aérienne HTA (armement, isolateurs, rallonge…) - d’un poteau type distribution implanté dans un massif en béton. - d’un dispositif de protection contre les surtensions d’origine atmosphérique (éclateur ou parafoudre) . - d'un transformateur HTA/BT d’une puissance de 100 à 160 kVA - des liaisons BT entre le transformateur et disjoncteur basse tension - (Disjoncteur à image thermique) - Câble BT entre le disjoncteur et le réseau BT - de plaques réglementaires (PR 61 Danger de Mort). - des circuits de terre du poste, - d’une plate forme de manœuvre (700x700x70 mm) au pied du poteau , réalisée en béton armé - Une protection mécanique ( tube galvanisé). - dispositif anti escalade à hauteur de 2 mètres.
  • 12. Raccordement du poste sur poteau Le poste sera connecté par l’intermédiaire d’un appareil de coupure aérien (INTERRUPTEUR) à la dérivation pour isolement éventuel. Niche Basse Tension Pour les postes livraison sur poteau, une niche BT sera construite à proximité du support, destinée à abriter le disjoncteur BT et le panneau de comptage et ayant pour dimensions • Largeur : 1.90 m • Profondeur : 1.70 m • Hauteur : 2.40 m Disjoncteur BT : - La protection principale doit être assurée par un disjoncteur BT adapté à la puissance du transformateur.
  • 13. VI- POSTES HTA/BT. Ces postes sont raccordés via une liaison souterraine ou aéro-souterraine HTA. Ils sont constitués de :  Enveloppe maçonnée ou préfabriquée.  Equipements HTA (cellules interrupteurs, cellule protection Trans- formateur),  Transformateur HTA/BT,  Câbles HTA et BT,  Un tableau de distribution BT,  Appareils de détection de défauts de câbles souterrains HTA,  Dispositif de comptage pour les postes livraison,  Dispositif de sécurité (matériel et signalisation de sécurité),  Les mises à la terre,  Autres (éclairage du poste, aération forcée ou naturelle.
  • 14. •POSTE DP : SCHEMA UNIFILAIRE
  • 15. B. Caniveaux et Buses B.1. Caniveau des cellules : Le caniveau sert pour le passage et les interventions sur les câbles HTA, il est réalisé :  A une distance de 300 mm du mur,  Avec une pente de 2% vers l’extérieur pour :  Éviter la stagnation de l’eau qui pénètre par le chemin des buses ou par un autre moyen.  Faciliter le passage du câble (rayon de courbure).
  • 16. B 2 . Accès au poste La porte du poste HTA/BT doit s’ouvrir vers l’extérieur et se rabattre complètement sur le mur coté cellules. Elle doit être munie d’un dispositif d’arrêt (arrêtoir) la maintenant ouverte à 180° et d’une poignée extérieur. L’accès au poste doit permettre la manutention du matériel. Les caractéristiques de la porte d’accès au poste :  En tôle en acier galvanisée d’épaisseur 3 mm.  La serrure doit être d’un modèle qualifié, avec une combinaison par concession. Dimensions Les dimensions sont standards de 1100 x 2500 mm.
  • 17. Couloir de manœuvres et dispositions des équipements La disposition des matériels à l’intérieur du poste doit permettre l’aménagement de passages d’accès à toutes les parties du poste où il peut intervenir en exploitation. Ces passages doivent laisser devant les organes permanents de commande (cellules HTA) une largeur libre d’au moins 1200 mm (couloir de manœuvre). Pour assurer la sécurité de l'exploitation, une distance de 150 mm doit être respectée entre les faces arrière cellules HTA et le mur du poste. Cette distance protège les cellules contre les effets de la condensation et permet l’évacuation des Gaz SF6 en cas de rupture de la soupape d’échappement. B 3 . Equipements du poste :
  • 18. 2 - Les raccordements - Raccordements du poste aux réseaux HTA: La connexion au réseau de distribution HTA est réalisée en câble unipolaire 120 et 185 mm² Alu pour la tension 30kV, 185, 240 mm² Alu pour la tension 10 kV. Les câbles HTA ne doivent subir aucun dommage lors de leur mise en œuvre. Liaison Equipement HTA/Transformateur : La liaison Transformateur/Cellule protection HTA est réalisée en câble unipolaire à isolation synthétique à âme cuivre de sections 50 et 35 mm2 et de tensions respectives 10 kV et 30 kV.
  • 19. II-2 Liaison Transformateur / Tableau BT : Cette liaison est réalisée en câbles unipolaires à âme en cuivre type U1000 R2V.  Elle est raccordée à l'appareillage BT par cosses d'extrémités cuivre. Cette liaison comprend :  1 câble de 150 mm² par phase et 1 câble de 95 mm² pour le neutre : pour des transformateurs de 160 kVA (400V).  1 câble de 240 mm² par phase et 1 câble de 150 mm² pour le neutre : pour des transformateurs de 250 kVA (400V).  2 câbles de 240 mm² par phase et 1 câble de 240 mm² pour le neutre : pour des transformateurs de 400 kVA (400V).  2 câbles de 300 mm² par phase et 1 câble de 300 mm² pour le neutre : pour des transformateurs jusqu’à 630 kVA (400V).  3 câbles de 240mm² par phase et 1 câbles de 240 mm ² pour le neutre ::pour des transformateurs de 800 kVA (400V). .
  • 20. 4 - Raccordements au réseau BT : La connexion au réseau de distribution BT est réalisée en :  Sortie souterraine avec des câbles multipolaires à âme rigide en aluminium ou en cuivre isolés U1000 R2V  Sortie aérienne avec du câble torsadé, par la partie haute sous la dalle supérieure à travers des fourreaux rigides inclinés vers le bas à l’extérieur de diamètre de 110 mm pour chaque départ.
  • 21. 5 - Tableau de distribution BT : La distribution est assurée par un tableau type TUR (T4 ou T8), comportant 4 à 8 départs pouvant recevoir des coupe-circuits à fusibles. Une distance minimale de 300 mm doit être respectée entre la poignée de manœuvres et le mur latéral. Une distance comprise entre e 1400 et 1600mm doit être respectée entre l’axe de la poigné de manœuvres et le sol.
  • 22. 6 - Cellule grillagée du transformateur Une cellule transformateur grillagée munie d’un asservissement avec la cellule protection transformateur doit être aménagée. Une distance minimale de 300 mm entre les bornes transformateur et le panneau grillagé de la cellule, doit être prévue. Les caractéristiques de la cellule sont :  Une porte à deux vantaux, modulaire fixée par des boulons et des paumelles.  Un cadrage fixé au mur, en cornières solides pour assurer la fixation du grillage et le chemin des câbles.  Une cornière d’une épaisseur de 03 mm et d’une largeur de 50 mm.  L’ensemble doit être peint en deux couches anti rouille et une couche de finition de couleur grise.  Un écrou de 12mm doit être prévu sur le bas de la cornière fixée au mur pour le raccordement du conducteur de mise à la terre des masses.
  • 24. 7 - Auxiliaires Détecteur de défaut : Un détecteur de défaut est un équipement qui détecte et signale le passage de courants de défauts de phase et homopolaire générés par un défaut situé en aval de ce poste. Il est installé à l’intérieur. La signalisation est assurée par un voyant lumineux visible de l'extérieur et protégé mécaniquement. L’alimentation du détecteur de défaut est assurée à partir du tableau basse tension par un câble multipolaire type U1000 R2V. Eclairage du poste : Un circuit d’éclairage de l’intérieur du poste est obligatoire, est assuré par :  deux lampes de type néon.  Une prise de courant 16A. Le circuit d’éclairage est protégé par un disjoncteur unipolaire installé au niveau du tableau BT.
  • 25. Circuit d’éclairage public : Le poste est équipé d’une niche EP de dimension 500 mm x 500 mm, permettant l’installation du disjoncteur client. Elle est réalisée à l’extérieur du poste du coté tableau TUR. Si une liaison ACG/EP est installée, elle est réalisée en câble en cuivre U 1000 R2V 4 x 16 mm² ; raccordée côté ACG, laissée en attente à l'intérieur du coffret EP.
  • 26. LES MISES A LA TERRE DES MASSES : La terre des masses doit obéir au régime TT (terre des masses séparées de la terre du neutre). 1. rôle des mises à la terre : Les mise à la terre dans les postes de distribution ont pour but de contribuer à la sécurité des personnes et à la protection du matériel dans ces postes. tout poste doit posséder une prise de terre destinée aux masses et; s’il comprend un transformateur de puissance, une prise de terre du neutre destinée aux circuits BT.
  • 27. 7.8.1. Éléments à relier à la terre des masses :  Les cellules HTA,  La cuve et le couvercle du transformateur,  Le châssis des tableaux BT,  Le coffret du disjoncteur BT et sa poignée de manœuvre.  Les écrans des câbles HTA,  Les ferrures d’ancrage, de fixation des câbles HTA,  Le quadrillage métallique noyé dans le radier,  Le quadrillage de la plate-forme de manœuvre du disjoncteur BT.  Les bornes de terre des transformateurs de mesure,  Le châssis des condensateurs BT de compensation,  Le châssis du système de comptage HTA, à partir de la borne prévue à cet effet,
  • 28.  Les parafoudres et les éclateurs «terre masse commune ou séparée en fonction de la valeur de Rm (résistance de mise à la terre).  La porte d’accès du poste, les grilles métalliques d’aération ne sont pas reliées intentionnellement au circuit de terre. N.B. :
  • 29. La prise de terre est réalisée de la façon suivante : Lors de l’exécution des fondations du poste, on dispose à fond de fouille, avant bétonnage un conducteur enterré formant une boucle. Ce conducteur en cuivre nu de 29mm² de section minimale ne devra comporter aucune interruption et sera prolongé verticalement à l’intérieur du poste jusqu’à 200mm au moins au-dessus du niveau du sol. Le circuit de terre des masses est constitué de :  Un conducteur principal en cuivre nu de 29 mm² de section minimale partant de la ferrure d’ancrage de la ligne HTA et aboutissant à la prise de terre.  Des dérivations en conducteurs de cuivre nu de 16 mm² de section minimale réalisées avec des raccords en métal inoxydable, reliant les ferrures au circuit principal. Masse des postes cabine
  • 30. Masses des postes cabines :
  • 31. POSTE LIVRAISON P≤630 Kva: SCHEMA UNIFILAIRE
  • 32. POSTE LIVRAISON : P > 630 KVA Poste Client de Puissance installée > 630 kVA Les postes Clients, de puissance installée supérieure à 630 kVA sont de tension primaire de service égale à 10 kV ou 30 kV et une tension secondaire selon l’utilisation. Le poste doit disposer d’une protection générale par disjoncteur et le comptage de l’énergie doit être pris sur la HTA en amont du ou des transformateurs. Le dossier du poste, fourni par le Client, doit faire l’objet d’une approbation par le Distributeur.
  • 34.  Poste de plusieurs transformateurs: Les transformateurs sont installés selon le cas à l’intérieur du même bâtiment ou à l’extérieur du poste principal appelé aussi postes secondaires. A l’intérieur : Les transformateurs installés à l’intérieur du poste principal, raccordés en antenne, sont protégés par des fusibles ou par des disjoncteurs en respectant la sélectivité avec le disjoncteur principal. A l’extérieur: Les transformateurs installés à l’extérieur du poste principal , raccordés en antenne ou en boucle sont protégés par des disjoncteurs en respectant la sélectivité avec le disjoncteur principal.
  • 35. Choix des protections des transformateurs : 1er cas : Puissance Transformateur ≤ 1000 KVA Si la distance D (entre le transformateur et la cellule protection) est supérieur à 100 mètres, c’est une protection par disjoncteur. Si D est inferieur à 100 mètres, c’est une protection par fusibles HTA, ou par disjoncteur. 2ème cas : Puissance Transformateurs > 1000 KVA Quelque soit la distance D, c’est une protection par disjoncteur.
  • 36. EQUIPEMENTS COMPLET D’UN POSTE LIVRAISON P > 630 Kva
