- 1. 19/07/25 1 RESEAUX DE RESEAUX DE DISTRIBUTIONPUBLIQUE DISTRIBUTION PUBLIQUE HTA HTA DIFFERENTS SCHEMAS DE RACCORDEMENT HTA/BTA CHOIX DES CELLULES BUT : JUSTIFIER LE CHOIX DES CELLULES ET LA STRUCTURE DU RESEAU D’ALIMENTATION HTA DU CHD DE BELLEPIERRE

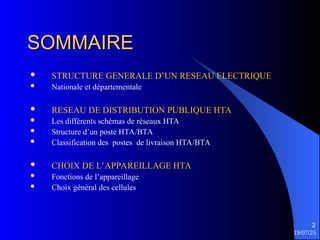

- 2. 19/07/25 2 SOMMAIRE SOMMAIRE STRUCTURE GENERALED’UN RESEAU ELECTRIQUE Nationale et départementale RESEAU DE DISTRIBUTION PUBLIQUE HTA Les différents schémas de réseaux HTA Structure d’un poste HTA/BTA Classification des postes de livraison HTA/BTA CHOIX DE L’APPAREILLAGE HTA Fonctions de l’appareillage Choix général des cellules

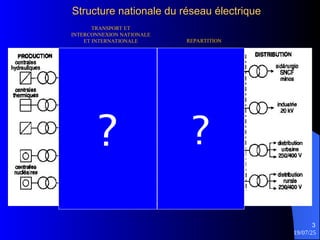

- 3. 19/07/25 3 Structure nationale duréseau électrique Structure nationale du réseau électrique ? ? TRANSPORT ET INTERCONNEXION NATIONALE ET INTERNATIONALE REPARTITION
- 4. 19/07/25 4 BOIS ROUGE LE GOL LEPORT TAKAMAKA1 TAKAMAKA2 BRAS DE LA PLAINNE RIVIERE DE L’EST LANGEVIN tructure départementale du réseau électrique tructure départementale du réseau électrique HTB (63 kV) HTB (63 kV)

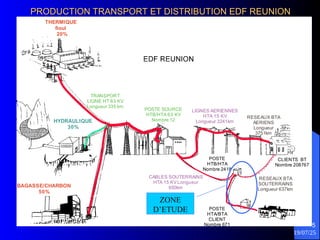

- 5. 19/07/25 5 HYDRAULIQUE 30% BAGASSE/CHARBON 50% THERMIQUE fioul 20% TRANSPORT LIGNE HT 63KV Longueur 335 km POSTE SOURCE HTB/HTA 63 KV Nombre:12 LIGNES AERIENNES HTA 15 KV Longueur 3241km RESEAUX BTA AERIENS Longueur 3751km RESEAUX BTA SOUTERRAINS Longueur 637km CABLES SOUTERRAINS HTA 15 KV Longueur 650km POSTE HTB/HTA Nombre 2418 POSTE HTA/BTA CLIENT Nombre 671 CLIENTS BT Nombre 208767 PRODUCTION TRANSPORT ET DISTRIBUTION EDF REUNION PRODUCTION TRANSPORT ET DISTRIBUTION EDF REUNION ZONE D’ETUDE

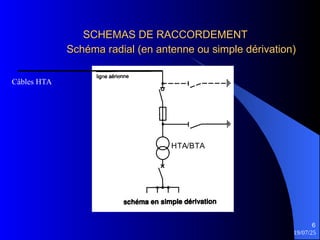

- 6. 19/07/25 6 SCHEMAS DE RACCORDEMENT SCHEMASDE RACCORDEMENT Schéma radial (en antenne ou simple dérivation) Schéma radial (en antenne ou simple dérivation) HTA/BTA Câbles HTA

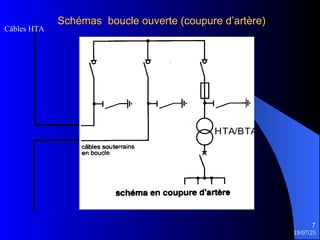

- 7. 19/07/25 7 Schémas boucle ouverte(coupure d’artère) Schémas boucle ouverte (coupure d’artère) HTA/BTA Câbles HTA

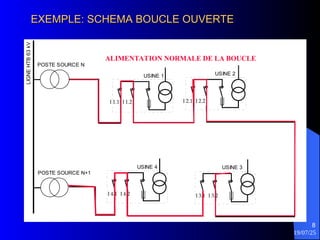

- 8. 19/07/25 8 POSTE SOURCE N POSTESOURCE N+1 USINE 4 USINE 1 USINE 2 USINE 3 I 1.1 I 1.2 I 2.1 I 2.2 I 3.1 I 3.2 I 4.1 I 4.2 LIGNE HTB 63 kV EXEMPLE: SCHEMA BOUCLE OUVERTE EXEMPLE: SCHEMA BOUCLE OUVERTE ALIMENTATION NORMALE DE LA BOUCLE

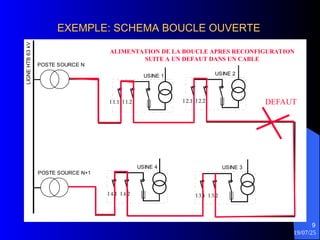

- 9. 19/07/25 9 POSTE SOURCE N POSTESOURCE N+1 USINE 4 USINE 1 USINE 2 USINE 3 I 1.1 I 1.2 I 2.1 I 2.2 I 3.1 I 3.2 I 4.1 I 4.2 LIGNE HTB 63 kV EXEMPLE: SCHEMA BOUCLE OUVERTE EXEMPLE: SCHEMA BOUCLE OUVERTE ALIMENTATION DE LA BOUCLE APRES RECONFIGURATION SUITE A UN DEFAUT DANS UN CABLE DEFAUT

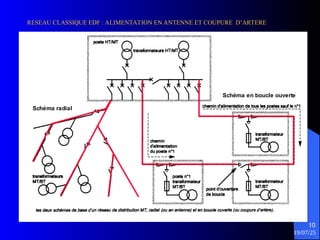

- 10. 19/07/25 10 Schéma radial Schéma enboucle ouverte RESEAU CLASSIQUE EDF : ALIMENTATION EN ANTENNE ET COUPURE D’ARTERE RESEAU CLASSIQUE EDF : ALIMENTATION EN ANTENNE ET COUPURE D’ARTERE

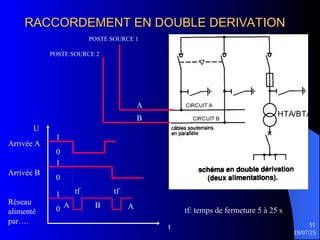

- 11. 19/07/25 11 RACCORDEMENT EN DOUBLEDERIVATION RACCORDEMENT EN DOUBLE DERIVATION HTA/BTA CIRCUIT A CIRCUIT B POSTE SOURCE 1 POSTE SOURCE 2 A B A A B Arrivée A Arrivée B Réseau alimenté par…. t U tf: temps de fermeture 5 à 25 s tf tf 1 0 1 0 1 0

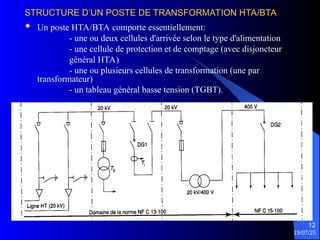

- 12. 19/07/25 12 STRUCTURE D’UN POSTEDE TRANSFORMATION HTA/BTA STRUCTURE D’UN POSTE DE TRANSFORMATION HTA/BTA Un poste HTA/BTA comporte essentiellement: - une ou deux cellules d'arrivée selon le type d'alimentation - une cellule de protection et de comptage (avec disjoncteur général HTA) - une ou plusieurs cellules de transformation (une par transformateur) - un tableau général basse tension (TGBT).

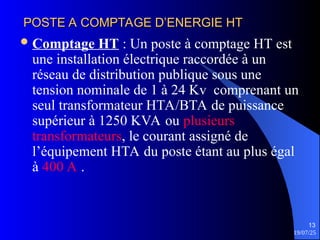

- 13. 19/07/25 13 POSTE A COMPTAGED’ENERGIE HT POSTE A COMPTAGE D’ENERGIE HT Comptage HT : Un poste à comptage HT est une installation électrique raccordée à un réseau de distribution publique sous une tension nominale de 1 à 24 Kv comprenant un seul transformateur HTA/BTA de puissance supérieur à 1250 KVA ou plusieurs transformateurs, le courant assigné de l’équipement HTA du poste étant au plus égal à 400 A .

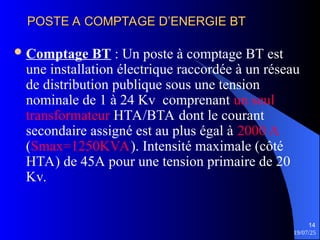

- 14. 19/07/25 14 POSTE A COMPTAGED’ENERGIE BT POSTE A COMPTAGE D’ENERGIE BT Comptage BT : Un poste à comptage BT est une installation électrique raccordée à un réseau de distribution publique sous une tension nominale de 1 à 24 Kv comprenant un seul transformateur HTA/BTA dont le courant secondaire assigné est au plus égal à 2000 A (Smax=1250KVA). Intensité maximale (côté HTA) de 45A pour une tension primaire de 20 Kv.

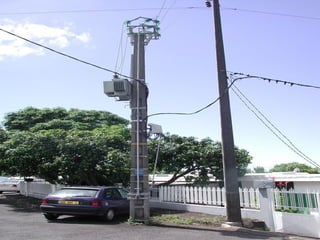

- 15. 19/07/25 15 POSTE « Hautde poteau » POSTE « Haut de poteau » 160 kVA max Distribution rurale Raccordement HTA Transformateur Raccordement BTA Transformateur IACM
- 16.

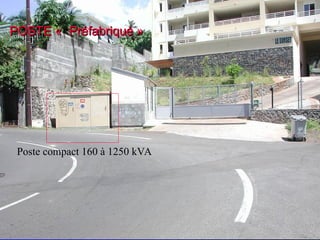

- 17. 19/07/25 17 POSTE « Préfabriqué» POSTE « Préfabriqué » Poste compact 160 à 1250 kVA
- 18. 19/07/25 18 POSTE « Préfabriquébas de poteau ou poste socle» POSTE « Préfabriqué bas de poteau ou poste socle» 100 à 250 kVA 100 à 250 kVA
- 19.

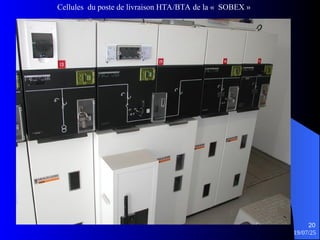

- 20. 19/07/25 20 Cellules du postede livraison HTA/BTA de la « SOBEX »
- 21. 19/07/25 21 Transformateur du postede livraison HTA/BTA de la « SOBEX »
- 22. 19/07/25 22 3 transformateurs duposte de livraison HTA/BTA du Terminal sucrier, CCIR »

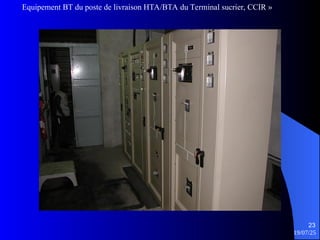

- 23. 19/07/25 23 Equipement BT duposte de livraison HTA/BTA du Terminal sucrier, CCIR »

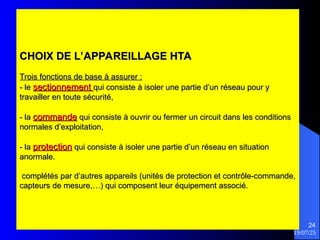

- 24. 19/07/25 24 CHOIX DE L’APPAREILLAGEHTA CHOIX DE L’APPAREILLAGE HTA Trois fonctions de base à assurer : Trois fonctions de base à assurer : - le - le sectionnement sectionnement qui consiste à isoler une partie d’un réseau pour y qui consiste à isoler une partie d’un réseau pour y travailler en toute sécurité, travailler en toute sécurité, - la - la commande commande qui consiste à ouvrir ou fermer un circuit dans les conditions qui consiste à ouvrir ou fermer un circuit dans les conditions normales d’exploitation, normales d’exploitation, - la - la protection protection qui consiste à isoler une partie d’un réseau en situation qui consiste à isoler une partie d’un réseau en situation anormale. anormale. complétés par d’autres appareils (unités de protection et contrôle-commande, complétés par d’autres appareils (unités de protection et contrôle-commande, capteurs de mesure,…) qui composent leur équipement associé. capteurs de mesure,…) qui composent leur équipement associé.
- 25.
- 26.

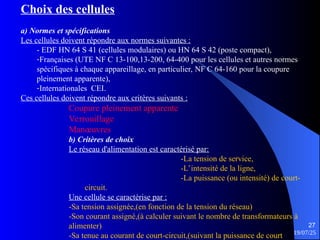

- 27. 19/07/25 27 Choix des cellules a)Normes et spécifications Les cellules doivent répondre aux normes suivantes : - EDF HN 64 S 41 (cellules modulaires) ou HN 64 S 42 (poste compact), -Françaises (UTE NF C 13-100,13-200, 64-400 pour les cellules et autres normes spécifiques à chaque appareillage, en particulier, NF C 64-160 pour la coupure pleinement apparente), -Internationales CEI. Ces cellules doivent répondre aux critères suivants : Coupure pleinement apparente Verrouillage Manœuvres b) Critères de choix Le réseau d'alimentation est caractérisé par: -La tension de service, -L’intensité de la ligne, -La puissance (ou intensité) de court- circuit. Une cellule se caractérise par : -Sa tension assignée,(en fonction de la tension du réseau) -Son courant assigné,(à calculer suivant le nombre de transformateurs à alimenter) -Sa tenue au courant de court-circuit,(suivant la puissance de court
