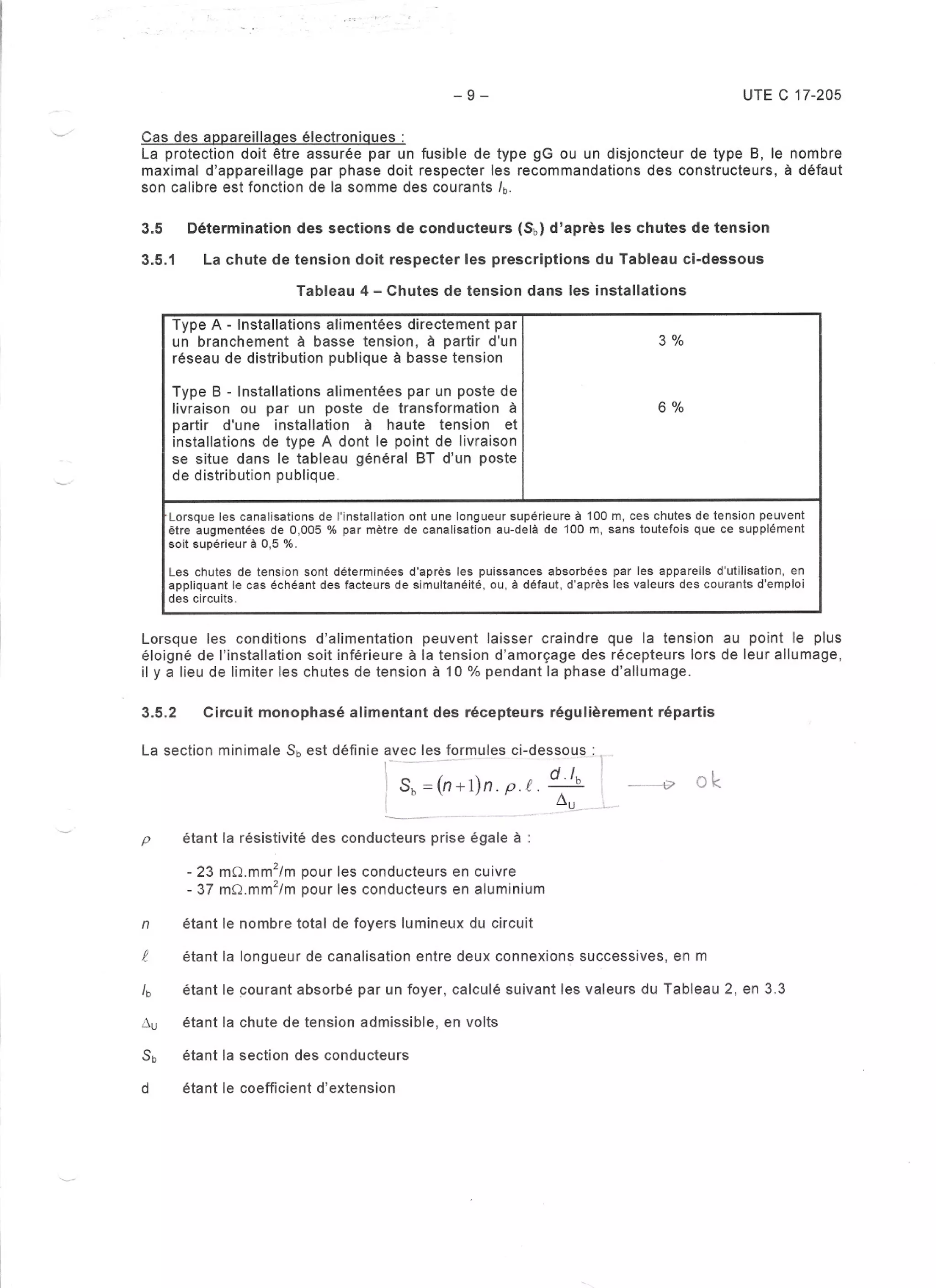

-9- UTE C 17-205
Cas des appareillaaes électroniaues :
La protection doit être assurée par un fusible de type gG ou un disjoncteur de type B, le nombre
maximal d'appareillage par phase doit respecter les recommandations des constructeurs, à défaut
son calibreest fonctionde la somme des courants Ib.
3.5 Détermination des sections de conducteurs (Sb) d'après les chutes de tension
3.5.1 La chute de tension doit respecter les prescriptions du Tableau ci-dessous
Tableau 4 - Chutes de tension dans les installations
TypeA - Installationsalimentées directementpar
un branchement à basse tension, à partir d'un
réseau de distribution publique à basse tension
3%
Type B - Installations alimentées par un poste de
livraison ou par un poste de transformation à
partir d'une installation à haute tension et
installations de type A dont le point de livraison
se situe dans le tableau général BT d'un poste
de distribution publique.
6%
Lorsque les canalisations de l'installation ont une longueur supérieure à 100 m, ces chutes de tension peuvent
être augmentées de 0,005 % par mètre de canalisation au-delà de 100 m, sans toutefois que ce supplément
soit supérieur à 0,5 %.
Les chutes de tension sont déterminées d'après les puissances absorbées par les appareils d'utilisation, en
appliquant le cas échéant des facteurs de simultanéité, ou, à défaut, d'après les valeurs des courants d'emploi
des circuits.
Lorsque les conditions d'alimentation peuvent laisser craindre que la tension au point le plus
éloigné de l'installation soit inférieure à la tension d'amorçage des récepteurs lors de leur allumage,
il y a lieu de limiter les chutes de tension à 10 % pendant la phase d'allumage.
3.5.2 Circuit monophasé alimentant des récepteurs régulièrement répartis
La section minimale Sb est définie a~ec les-.!or!!1ule~ci-dessou§..:J
 Sb = (n+l)n. p.f. d'/b --7>
1 ~u ~---
ok
p étant la résistivité des conducteurs prise égale à :
-23 mO.mm2/m pour les conducteurs en cuivre
- 37 mO.mm2/mpour les conducteurs en aluminium
n étant le nombre total de foyers lumineux du circuit
f étant la longueur de canalisation entre deux connexions successives, en m
Ib étant le ~ourant absorbé par un foyer, calculé suivant les valeurs du Tableau 2, en 3.3
!lu étant la chute de tension admissible, en volts
Sb étant la section des conducteurs
d étant le coefficient d'extension
UTE C 17-205 - 10-

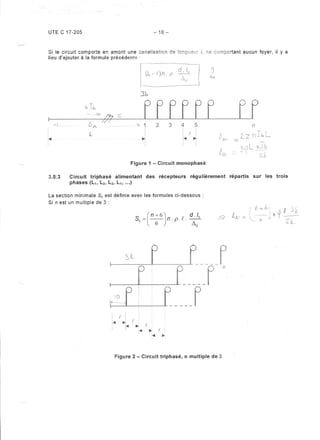

Si le circuit comporte en amont une canalisation de longueur L ne comportant aucun foyer, il y a
lieu d'ajouter à la formule précédente:
n
Figure 1 -Circuit monophasé
3.5:3 Circuit triphasé alimentant des récepteurs régulièrement répartis sur les trois
phases (Li> Lz. L3. Lh ou)
La section minimale Sb est définie avec les formules ci-dessous:
Si n est un multiple de 3 :
S =
(
n +6
)
/J d '/b
b n.p.e
6 t..u
ID
,
,
( :
.: 1
;.. ..
Figure 2 -Circuit triphasé, n multiple de 3
(L-I!)n. p. d'/h 1
9
t..u
c."
-
r
Tb
---9 flf Z.1.
/:;p...----- 'V 1 2 3 4 5
L
11
"

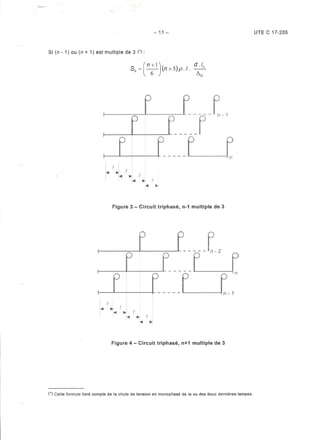

Si (n -1) ou (n + 1) est multiple de 3 (*):
-11 -
Sb =
(
n+l
)
(n+5)p.f. d'/b
6 ~u
Figure 3 -Circuit triphasé, n-1 multiple de 3
..,.,
;-4
t
...
:...,
Figure 4 -Circuit triphasé, n+1 multiple de 3
(*) Cette formule tient compte de la chute de tension en monophasé de la ou des deux dernières lampes.
UTE C 17-205
. ,,,
,
ffi f!
. ....: ,:...,.
.-.....
, .
UTE C 17-205 - 12-
Si le circuit comporte en amont une canalisation de longueur L n'alimentant aucune lampe, il y a
lieu d'ajouter à chacune des formules précédentes:
Si n est un multiple de 3 :
Si (n - 1) est multiple de 3 (*) :
(
n+2
x
n-1
)
(L_f)P. d'/b
3 3 .!lu
Si (n +1) est multiple de 3 (*) :
En outre, si le circuit triphasé alimente un circuit monophasé ou s'il comporte des charges de
puissances différentes, il y a lieu de calculer la chute de tension tronçon par tronçon.
3.5.4 Circuits à distribution particulière
Lorsqu'un circuit d'éclairage fonctionne en système permanent temporaire (semi nocturne), la
section doit être calculée en intégrant la charge maximale dans le conducteur neutre.
3.6 Protection contre les courts-circuits (vérification de la section Sc)
3.6.1 Généralités
La protection des canalisations doit être assurée pour les courants de court-circuit maximal /kmax
et minimal/km;n suivants:
. /kmax- plus grand courant de court-circuit possible à l'origine du circuit
. /kmin- plus petit courant de court-circuit possible à l'extrémité du circuit
En général, les installations d'éclairage extérieur sont protégées uniquement à l'origine et aucun
dispositif de protection n'est prévu aux changements de section. En conséquence, pour assurer la
protection contre les courts-circuits, il est nécessaire de vérifier que le courant de .court-circuit
minimal se produisant dans l'installation provoque le fonctionnement du dispositif de protection
dans un temps compatible avec la tenue thermique des conducteurs.
Le pouvoir de coupure des dispositifs de protection est déterminé en tenant compte des courants
de courts-circuits maximaux au point d'installation.
Cette règle s'applique également aux variateurs ou régulateurs électroniques où un fonctionnement
en mode « by pass » est possible.
En ce qui concerne la limitation des contraintes thermiques des conducteurs, il convient de calculer
le courant de court-circuit minimal d'une manière analogue à celle indiquée en 3.6.3.
La vérification de la protection contre les courts-circuits dépend de la nature de l'alimentation, soit
par un branchement à basse tension (voir 3.6.2.1) soit par un transformateur (voir 3.6.2.2).
(*) Cette formule tient compte de la chute de tension en monophasé de la ou des deux dernières lampes.
