SYMBOLES NORMALISÉS
Le présent document a pour objet de faciliter la
réalisation de schémas d’installations électriques.
En effet ces schémas sont exigés par les
normes et les règlements.
Citons :
La norme NF C 15-100
(article 514.5 - Règles) applicable à tous
les travaux d'installations alimentées en
basse tension :
“L'installation électrique doit faire l’objet
d’un schéma ou d’un tableau indiquant
notamment :
© la nature et la constitution des circuits
(points d’utilisation desservis, nombre
et section des conducteurs, nature des
canalisations),
© les caractéristiques des dispositifs assurant
les fonctions de protection, de sectionne-
ment et de commande”.
Le décret du 14 novembre 1988
(art. 55) concernant la protection des tra-
vailleurs contre les courants électriques, en
application du Code du Travail :
“Les chefs d’établissement doivent tenir à la
disposition de l’Inspecteur du Travail un dos-
sier comportant : un plan schématique…”
Le décret du 31 octobre 1973
(art.25)(1)
applicable aux établissements
recevant du public :
“Des plans doivent comporter les tracés
schématiques des organes généraux de
protection et de distribution d'électricité
haute et basse tension…
Lesdits plans, tracés divers et leur présenta-
tion doivent être conformes aux normes en
vigueur”.
Par ailleurs, lors de la mise en service de
l’installation électrique de toute construction
nouvelle, le distributeur d’énergie électrique
doit exiger une attestation de conformité de
l’installation aux normes et règlements en
vigueur, établie par l’installateur et visée par
le CONSUEL.
Or pour les locaux à réglementation particu-
lière, cet organisme ne peut viser l’attestation
de conformité que s’il est en possession du
rapport de contrôle et du plan ou schéma de
l’installation.
Les symboles concernant l’appareillage et
les dispositifs de protection indiqués ci-après
sont ceux qui ont été adoptés sur le plan
international et repris par I’Union Technique
de l’Electricité dans les normes de la série
NF C 03-201 à 211.
Symboles normalisés pour schémas d’installations électriques,
locaux soumis à réglementation particulière.
G
FÉV. 2000
P R O M O T E L E CL e s i n f o r m a t i o n s t e c h n i q u e s
(1) Codifié R123.24 dans le code de la construction et de
l’habitation
S Y M B O L E S N O R M A L I S É S
2
Générateur
Transformateur
Transformateur
triphasé
triangle/étoile
Transformateur
de courant
Transformateur
tore
Autotransformateur
Batterie de piles
ou accus
APPAREILS DE
PRODUCTION ET
TRANSFORMATION
Voltmètre
Ampèremètre
Wattmètre
Varmètre
Fréquencemètre
APPAREILS
DE MESURE
Neutre
Connexion borne
Sans connexion
Dérivation
Conducteur
de phase
De protection
(terre)
5 conducteurs
(3 P + N + T)
Connexion
barrette
Croisement
de 2 conducteurs
avec connexion
Boîte
de jonction
non enterrée
CANALISATIONS
Tube à fluorescence
Moteur
Sonnerie
Résistance
Condensateur
Impédance
Lampe d'éclairage
(symbole général)
Eclairage
de sécurité
sur circuit spécial
Bloc autonome
d'éclairage
de sécurité
APPAREILS
D’UTILISATION
Wh
Compteur
d'énergie active
(wattheuremètre)
Compteur
d'énergie active
(varheuremètre)
Enregistreurs
Fonctions
de l’appareillage
Fonction
disjoncteur
Fonction
interrupteur-
sectionneur
Fonction
déclenchement
automatique
Contact
à fermeture
(contact de travail)
Contact
à ouverture
(contact de repos)
Bobines de
commande
Elément
de protection
thermique
Elément
de protection
magnétique
Fonction
sectionneur
Appareillage
à fonction simple
Sectionneur
Interrupteur
(commande)
Contacteur
(commande)
Rupteur
(commande)
Bouton-poussoir
à fermeture
et retour
automatique
Tirette
à ouverture
et retour
automatique
Fusible
(protection
contre les
surintensités)
Appareillage
à fonctions multiples
Discontacteur
Interrupteur-
sectionneur
Disjoncteur
Fusible
interrupteur
Fusible
sectionneur
Fusible
interrupteur-
sectionneur
Fusible
à percuteur
Disjoncteur
différentiel
Contacteur tripolaire
avec contact auxiliaire
à deux directions
Disjoncteur
tripolaire
à relais
magnétothermiques
Appareillage de
protection
contre les surtensions
Eclateur
Eclateur
double intervalle
Limiteur
de surtension
Parafoudre
Appareillage
de connexion
Fiche de prise
de courant
Fiche et prise
associées
Socle de prise
de courant
Autres formes
Fiche mâle
Prise femelle
Fiche et prise
associées
APPAREILLAGE D’INSTALLATION
Indicateurs
3
LesinformationstechniquesPromotelec
I N S T A L L A T I O N É L E C T R I Q U E D ’ U N L O C A L
A R T I S A N A L ( 1 )
I N S T A L L A T I O N É L E C T R I Q U E D ’ U N L O C A L
C O M M E R C I A L ( 1 )
Exemple de schéma d’installation
Exemple de schéma d’installation
30 mA
16A+N
2,5mm2
**
Soclesp.c.2P+T
bureaux
10A*
1,5mm2
Eclairagebureaux
1,5mm2
Blocs
autonomes
10A*
6A*
Libre
10A*
1,5mm2
Eclairageatelier
1,5mm2
Blocsautonomes
30 mA
16A+N
2,5mm2
**
Soclesp.c.2P+T
bureaux
30 mA
3x16A+N
2,5mm2
**
Soclesp.c.
3P+N+T
30 mA
16A+N
2,5mm2
**
Soclesp.c.2P+T
30 mA
16A+N
2,5mm2
**
Soclesp.c.2P+T
30 mA
16A+N
2,5mm2
**
Soclesp.c.2P+T
1,5mm2
Eclairageatelier
1,5mm2
Bloctélécommande
éclairagesécurité
Partieréalisée
enClasseII
2 x 15/45 A
Ir : 30 A
300 mA
4 x 30/60 A
Ir : 40 A
300 mA
Tableau principal
Tableau secondaire
Disjoncteur de branchement 4 x 30/60 A
Ir : 3 x 50 A
U 1000 R2V
5 x 25 mm2
3x12AaM
4mm2
Forcemotrice
3x10AaM
4mm2
Forcemotrice
3x8AaM
2,5mm2
Forcemotrice
5 A*
Alarme
volincendie
Disjoncteur de branchement 2 x 15/45 A
Ir : 1 x 30 A
Différentiel 500 mA
BT/
TBTS C1 II
BT/HT
10 A*
Eclairageboutique
1,5mm2
10 A*
Eclairagevitrine
1,5mm2
Libre
10 A* 10 A*
Eclairageréserve
1,5mm2
1,5mm2
5 A*
Télécommandeblocs
Eclairageboutique
1,5mm2
1,5mm2
Blocsautonomes
10 A*
1,5mm2
16 A
30 m A**
Soclesp.c.boutique
1,5mm2
2,5mm2
16 A
+ N
30 m A**
Soclesp.c.extétieur
2,5mm2
16 A
30 m A**
Soclesp.c.boutique
2,5mm2
16 A
30 m A**
Soclesp.c.réserve
2,5mm2
Arrêt
d'urgence
2 x 10 A
(sur façade)
Eclairageextérieur
16 mm2
Voir mémento Promotelec “locaux artisanaux et commerciaux”.
Dispositif de protection (disjoncteur ou coupe-circuit à fusible) à coupure bipolaire pour assurer
le sectionnement du neutre.
Recommandé pour la protection dans l’emploi des appareils portatifs ou mobiles.
(1)
*
**
4
ESPACE ELEC - CNIT - BP 9 - 92053 PARIS LA DÉFENSE - TEL. : 01 41 26 56 60
PRO949-4(Février2000)Tél.:0134179088

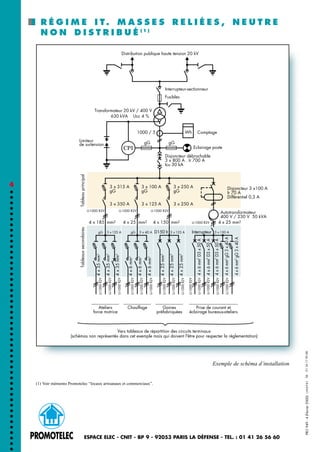

Exemple de schéma d’installation
U-1000 R2V U-1000 R2V U-1000 R2V
U-1000 R2V
Interrupteur-sectionneur
Fusibles
Transformateur 20 kV / 400 V
630 kVA Ucc 4 %
Comptage1000 / 5
Limiteur
de surtension
Disjoncteur débrochable
3 x 800 A . Ir 700 A
Icu 30 kA
Disjoncteur 3 x100 A
Ir 70 A
Différentiel 0,3 A
Autotransformateur
400 V / 230 V 50 kVA
gG gG
Eclairage poste
3 x 315 A
gG
3 x 350 A
4 x 185 mm2
Ateliers
force motrice
gG 3 x 125 A gG 3 x 40 A 3 x 125 A
4 x 25 mm2 4 x 150 mm2
D150 Ir 3 x 150 AInterrupteur
4 x 25 mm2
3 x 100 A
gG
3 x 125 A
3 x 250 A
gG
3 x 250 A
TableauprincipalTableauxsecondaires
Distribution publique haute tension 20 kV
4x35mmU-1000R2V
U-1000R2V
U-1000R2V
4x6mmU-1000R2V
U-1000R2V
U-1000R2V
4x25mmU-1000R2V
U-1000R2V
U-1000R2V
U-1000R2V
U-1000R2V
U-1000R2V
U-1000R2V
4x6mmgG3x40AU-1000R2V
Chauffage Gaines
préfabriquées
Prise de courant et
éclairage bureaux-ateliers
Vers tableaux de répartition des circuits terminaux
(schémas non représentés dans cet exemple mais qui doivent l'être pour respecter la réglementation)
Wh
2
4x35mm2
4x35mm2
2
4x6mm2
4x6mm2
2
4x25mm2
4x25mm2
4x6mmD3x50A2
2
4x6mmgG3x40A2
4x6mmD3x50A2
4x6mmD3x50A2
Voir mémento Promotelec “locaux artisanaux et commerciaux”.(1)
LAGOPUS
R É G I M E I T. M A S S E S R E L I É E S , N E U T R E
N O N D I S T R I B U É ( 1 )

Contenu connexe

Tendances

Rapport PFE installation electrique
Rapport PFE installation electriqueRapport PFE installation electrique
Rapport PFE installation electrique
ZinebPROTIM

Guide coordination protection_bt
Guide coordination protection_btGuide coordination protection_bt
Guide coordination protection_bt
Khalil Elwaer

structure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissancestructure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissance
morin moli

Exemple d'installation électrique.pdf
Exemple d'installation électrique.pdfExemple d'installation électrique.pdf
Exemple d'installation électrique.pdf
WalidBM1

version finale de rapport de stage
version finale de rapport de stageversion finale de rapport de stage
version finale de rapport de stage
Abdelaziz ED-DAOUY

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT
SadokZgolli

Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
SadokZgolli

Ener1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électriqueEner1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électrique
Pierre Maréchal

تمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automatesتمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automates
electrolouhla

Equilibrage des phases en triphase v5
Equilibrage des phases en triphase v5Equilibrage des phases en triphase v5
Equilibrage des phases en triphase v5
Patrick Prin

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique
Ridha Chayeh

POSTES-HTA-BT SAE.pptx
POSTES-HTA-BT SAE.pptxPOSTES-HTA-BT SAE.pptx
POSTES-HTA-BT SAE.pptx
mohamed896991

Exercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechniqueExercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechnique
mohatiareti

Bases de schéma d'électricité industrielle et d'électrotechnique
Bases de schéma d'électricité industrielle et d'électrotechnique Bases de schéma d'électricité industrielle et d'électrotechnique
Bases de schéma d'électricité industrielle et d'électrotechnique
morin moli

Ener1 - CM3 - Puissance électrique
Ener1  - CM3 - Puissance électriqueEner1  - CM3 - Puissance électrique
Ener1 - CM3 - Puissance électrique
Pierre Maréchal

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
RAMZI EL IDRISSI

Les constituants d'un depart moteur
Les constituants d'un depart moteurLes constituants d'un depart moteur
Les constituants d'un depart moteur
Ondernemersschool

Disjoncteur différentiel
Disjoncteur différentielDisjoncteur différentiel
Disjoncteur différentiel
medjam76

Rapport de stage centrale de production d'électricité.
Rapport de stage centrale de production d'électricité.Rapport de stage centrale de production d'électricité.
Rapport de stage centrale de production d'électricité.
Mohamedhassanmohamed10


Tendances (20)

Rapport PFE installation electrique
Rapport PFE installation electriqueRapport PFE installation electrique
Rapport PFE installation electrique

Guide coordination protection_bt
Guide coordination protection_btGuide coordination protection_bt
Guide coordination protection_bt

structure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissancestructure-des-circuits-de-commande-et-de-puissance
structure-des-circuits-de-commande-et-de-puissance

Exemple d'installation électrique.pdf
Exemple d'installation électrique.pdfExemple d'installation électrique.pdf
Exemple d'installation électrique.pdf

version finale de rapport de stage
version finale de rapport de stageversion finale de rapport de stage
version finale de rapport de stage

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT

Réseaux électriques
Réseaux électriquesRéseaux électriques
Réseaux électriques

Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...
Rapport Stage PFE Bureau D'étude Electricité : ÉTUDE DE L’INSTALLATION ÉLECTR...

Ener1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électriqueEner1 - CM4 - Distribution électrique
Ener1 - CM4 - Distribution électrique

تمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automatesتمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automates

Equilibrage des phases en triphase v5
Equilibrage des phases en triphase v5Equilibrage des phases en triphase v5
Equilibrage des phases en triphase v5

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique

POSTES-HTA-BT SAE.pptx
POSTES-HTA-BT SAE.pptxPOSTES-HTA-BT SAE.pptx
POSTES-HTA-BT SAE.pptx

Exercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechniqueExercices-et-problemes-d-electrotechnique
Exercices-et-problemes-d-electrotechnique

Bases de schéma d'électricité industrielle et d'électrotechnique
Bases de schéma d'électricité industrielle et d'électrotechnique Bases de schéma d'électricité industrielle et d'électrotechnique
Bases de schéma d'électricité industrielle et d'électrotechnique

Ener1 - CM3 - Puissance électrique
Ener1  - CM3 - Puissance électriqueEner1  - CM3 - Puissance électrique
Ener1 - CM3 - Puissance électrique

PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877
PFE Réalisation d’un onduleur monophasé autonome commandé par PIC 16F877

Les constituants d'un depart moteur
Les constituants d'un depart moteurLes constituants d'un depart moteur
Les constituants d'un depart moteur

Disjoncteur différentiel
Disjoncteur différentielDisjoncteur différentiel
Disjoncteur différentiel

Rapport de stage centrale de production d'électricité.
Rapport de stage centrale de production d'électricité.Rapport de stage centrale de production d'électricité.
Rapport de stage centrale de production d'électricité.


Similaire à Symboles normalisés pour schémas d'installations électriques

Sqk33.00 fiche produit_fr
Sqk33.00 fiche produit_frSqk33.00 fiche produit_fr
Sqk33.00 fiche produit_fr
e-genieclimatique

Rkn base d_ingenierie_et_d_installation_v2
Rkn base d_ingenierie_et_d_installation_v2Rkn base d_ingenierie_et_d_installation_v2
Rkn base d_ingenierie_et_d_installation_v2
e-genieclimatique

Formation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.pptFormation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.ppt
BOULANORICHRAF

s2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdfs2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdf
NioulLopoldJunior

Chromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec SheetChromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec Sheet
Thorne & Derrick UK

Tablomag n°2 06/2010
Tablomag n°2 06/2010Tablomag n°2 06/2010
Tablomag n°2 06/2010
Gimélec

5225349.pdf
5225349.pdf5225349.pdf
5225349.pdf
Saber Abdel

Evaluation générale EEB module 1 courant fort.pdf
Evaluation générale EEB module 1 courant fort.pdfEvaluation générale EEB module 1 courant fort.pdf
Evaluation générale EEB module 1 courant fort.pdf
mathiasdroit

Formation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdfFormation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdf
Mohamed854100

PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt
PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhttPDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt
PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt
abdeialiji1975

Disjoncteur hager
Disjoncteur hagerDisjoncteur hager
Disjoncteur hager
Amina MALIH

fusible batterie condo.pdf
fusible batterie condo.pdffusible batterie condo.pdf
fusible batterie condo.pdf
NABILARFA

Edwards Signaling 89STRB-AQ Installation Manual
Edwards Signaling 89STRB-AQ Installation ManualEdwards Signaling 89STRB-AQ Installation Manual
Edwards Signaling 89STRB-AQ Installation Manual
JMAC Supply

SCHÉMAS ET NORMES DES _INSTALLATIONS ÉLECTRIQUES.pdf
SCHÉMAS ET NORMES DES _INSTALLATIONS ÉLECTRIQUES.pdfSCHÉMAS ET NORMES DES _INSTALLATIONS ÉLECTRIQUES.pdf
SCHÉMAS ET NORMES DES _INSTALLATIONS ÉLECTRIQUES.pdf
OthmanMoubarik1

14aGE- TRA-TFP-TFD Dimensionnement et essais.pdf
14aGE- TRA-TFP-TFD Dimensionnement et essais.pdf14aGE- TRA-TFP-TFD Dimensionnement et essais.pdf
14aGE- TRA-TFP-TFD Dimensionnement et essais.pdf
TackoKanoute

CatalogueA3_fr.pdf
CatalogueA3_fr.pdfCatalogueA3_fr.pdf
CatalogueA3_fr.pdf
HichemZouaoui2

Soutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassanSoutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassan
riemmen

Cablage de demarrage www.ofppt-elec.blogspot.com/
Cablage de demarrage www.ofppt-elec.blogspot.com/Cablage de demarrage www.ofppt-elec.blogspot.com/
Cablage de demarrage www.ofppt-elec.blogspot.com/
jamal yasser

Electricité industrielle - cours.pdf
Electricité industrielle - cours.pdfElectricité industrielle - cours.pdf
Electricité industrielle - cours.pdf
KOFFI53


Similaire à Symboles normalisés pour schémas d'installations électriques (20)

Sqk33.00 fiche produit_fr
Sqk33.00 fiche produit_frSqk33.00 fiche produit_fr
Sqk33.00 fiche produit_fr

Rkn base d_ingenierie_et_d_installation_v2
Rkn base d_ingenierie_et_d_installation_v2Rkn base d_ingenierie_et_d_installation_v2
Rkn base d_ingenierie_et_d_installation_v2

Formation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.pptFormation IAT pour sonelgaz chlef algérie.ppt
Formation IAT pour sonelgaz chlef algérie.ppt

s2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdfs2-1_sh-formation_pv_réseau_2020-04-2.pdf
s2-1_sh-formation_pv_réseau_2020-04-2.pdf

Chromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec SheetChromalox Floor Heating In Industrial Buildings - Spec Sheet
Chromalox Floor Heating In Industrial Buildings - Spec Sheet

Tablomag n°2 06/2010
Tablomag n°2 06/2010Tablomag n°2 06/2010
Tablomag n°2 06/2010

5225349.pdf
5225349.pdf5225349.pdf
5225349.pdf

Evaluation générale EEB module 1 courant fort.pdf
Evaluation générale EEB module 1 courant fort.pdfEvaluation générale EEB module 1 courant fort.pdf
Evaluation générale EEB module 1 courant fort.pdf

Formation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdfFormation PV Onduleurs Schémas elec.pdf
Formation PV Onduleurs Schémas elec.pdf

PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt
PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhttPDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt
PDF.pdfhhhhhgggggh jjv h jjyyytttgg uyhtt

Disjoncteur hager
Disjoncteur hagerDisjoncteur hager
Disjoncteur hager

fusible batterie condo.pdf
fusible batterie condo.pdffusible batterie condo.pdf
fusible batterie condo.pdf

Qac3161 fiche produit_fr
Qac3161 fiche produit_frQac3161 fiche produit_fr
Qac3161 fiche produit_fr

Edwards Signaling 89STRB-AQ Installation Manual
Edwards Signaling 89STRB-AQ Installation ManualEdwards Signaling 89STRB-AQ Installation Manual
Edwards Signaling 89STRB-AQ Installation Manual

SCHÉMAS ET NORMES DES _INSTALLATIONS ÉLECTRIQUES.pdf
SCHÉMAS ET NORMES DES _INSTALLATIONS ÉLECTRIQUES.pdfSCHÉMAS ET NORMES DES _INSTALLATIONS ÉLECTRIQUES.pdf
SCHÉMAS ET NORMES DES _INSTALLATIONS ÉLECTRIQUES.pdf

14aGE- TRA-TFP-TFD Dimensionnement et essais.pdf
14aGE- TRA-TFP-TFD Dimensionnement et essais.pdf14aGE- TRA-TFP-TFD Dimensionnement et essais.pdf
14aGE- TRA-TFP-TFD Dimensionnement et essais.pdf

CatalogueA3_fr.pdf
CatalogueA3_fr.pdfCatalogueA3_fr.pdf
CatalogueA3_fr.pdf

Soutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassanSoutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassan

Cablage de demarrage www.ofppt-elec.blogspot.com/
Cablage de demarrage www.ofppt-elec.blogspot.com/Cablage de demarrage www.ofppt-elec.blogspot.com/
Cablage de demarrage www.ofppt-elec.blogspot.com/

Electricité industrielle - cours.pdf
Electricité industrielle - cours.pdfElectricité industrielle - cours.pdf
Electricité industrielle - cours.pdf


Plus de morin moli

Motor control fundamentals
Motor control fundamentals Motor control fundamentals
Motor control fundamentals
morin moli

Cours et exercices generale en electricite
Cours et exercices generale en electriciteCours et exercices generale en electricite
Cours et exercices generale en electricite
morin moli

Electronics a first course
Electronics a first course Electronics a first course
Electronics a first course
morin moli

Cours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphaseCours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphase
morin moli

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase
morin moli

MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUEMATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
morin moli

logique combinatoire
logique combinatoire logique combinatoire
logique combinatoire
morin moli

Grafcet cours
Grafcet coursGrafcet cours
Grafcet cours
morin moli

COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUESCOURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
morin moli

basic electrical and electronics engineering
basic electrical and electronics engineeringbasic electrical and electronics engineering
basic electrical and electronics engineering
morin moli

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriques
morin moli

Induction motors
Induction motorsInduction motors
Induction motors
morin moli

Basic electronics
Basic electronicsBasic electronics
Basic electronics
morin moli

Les installations électriques industrielles
Les  installations  électriques  industriellesLes  installations  électriques  industrielles
Les installations électriques industrielles
morin moli

Starting of 3-Phase Induction Motors
Starting of 3-Phase Induction MotorsStarting of 3-Phase Induction Motors
Starting of 3-Phase Induction Motors
morin moli

Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)
morin moli

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable
morin moli

Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.
morin moli

Starting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motorsStarting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motors
morin moli

Cours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatisesCours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatises
morin moli


Plus de morin moli (20)

Motor control fundamentals
Motor control fundamentals Motor control fundamentals
Motor control fundamentals

Cours et exercices generale en electricite
Cours et exercices generale en electriciteCours et exercices generale en electricite
Cours et exercices generale en electricite

Electronics a first course
Electronics a first course Electronics a first course
Electronics a first course

Cours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphaseCours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphase

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase

MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUEMATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE

logique combinatoire
logique combinatoire logique combinatoire
logique combinatoire

Grafcet cours
Grafcet coursGrafcet cours
Grafcet cours

COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUESCOURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES

basic electrical and electronics engineering
basic electrical and electronics engineeringbasic electrical and electronics engineering
basic electrical and electronics engineering

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriques

Induction motors
Induction motorsInduction motors
Induction motors

Basic electronics
Basic electronicsBasic electronics
Basic electronics

Les installations électriques industrielles
Les  installations  électriques  industriellesLes  installations  électriques  industrielles
Les installations électriques industrielles

Starting of 3-Phase Induction Motors
Starting of 3-Phase Induction MotorsStarting of 3-Phase Induction Motors
Starting of 3-Phase Induction Motors

Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable

Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.

Starting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motorsStarting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motors

Cours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatisesCours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatises


Symboles normalisés pour schémas d'installations électriques

  • 1. SYMBOLES NORMALISÉS Le présent document a pour objet de faciliter la réalisation de schémas d’installations électriques. En effet ces schémas sont exigés par les normes et les règlements. Citons : La norme NF C 15-100 (article 514.5 - Règles) applicable à tous les travaux d'installations alimentées en basse tension : “L'installation électrique doit faire l’objet d’un schéma ou d’un tableau indiquant notamment : © la nature et la constitution des circuits (points d’utilisation desservis, nombre et section des conducteurs, nature des canalisations), © les caractéristiques des dispositifs assurant les fonctions de protection, de sectionne- ment et de commande”. Le décret du 14 novembre 1988 (art. 55) concernant la protection des tra- vailleurs contre les courants électriques, en application du Code du Travail : “Les chefs d’établissement doivent tenir à la disposition de l’Inspecteur du Travail un dos- sier comportant : un plan schématique…” Le décret du 31 octobre 1973 (art.25)(1) applicable aux établissements recevant du public : “Des plans doivent comporter les tracés schématiques des organes généraux de protection et de distribution d'électricité haute et basse tension… Lesdits plans, tracés divers et leur présenta- tion doivent être conformes aux normes en vigueur”. Par ailleurs, lors de la mise en service de l’installation électrique de toute construction nouvelle, le distributeur d’énergie électrique doit exiger une attestation de conformité de l’installation aux normes et règlements en vigueur, établie par l’installateur et visée par le CONSUEL. Or pour les locaux à réglementation particu- lière, cet organisme ne peut viser l’attestation de conformité que s’il est en possession du rapport de contrôle et du plan ou schéma de l’installation. Les symboles concernant l’appareillage et les dispositifs de protection indiqués ci-après sont ceux qui ont été adoptés sur le plan international et repris par I’Union Technique de l’Electricité dans les normes de la série NF C 03-201 à 211. Symboles normalisés pour schémas d’installations électriques, locaux soumis à réglementation particulière. G FÉV. 2000 P R O M O T E L E CL e s i n f o r m a t i o n s t e c h n i q u e s (1) Codifié R123.24 dans le code de la construction et de l’habitation
  • 2. S Y M B O L E S N O R M A L I S É S 2 Générateur Transformateur Transformateur triphasé triangle/étoile Transformateur de courant Transformateur tore Autotransformateur Batterie de piles ou accus APPAREILS DE PRODUCTION ET TRANSFORMATION Voltmètre Ampèremètre Wattmètre Varmètre Fréquencemètre APPAREILS DE MESURE Neutre Connexion borne Sans connexion Dérivation Conducteur de phase De protection (terre) 5 conducteurs (3 P + N + T) Connexion barrette Croisement de 2 conducteurs avec connexion Boîte de jonction non enterrée CANALISATIONS Tube à fluorescence Moteur Sonnerie Résistance Condensateur Impédance Lampe d'éclairage (symbole général) Eclairage de sécurité sur circuit spécial Bloc autonome d'éclairage de sécurité APPAREILS D’UTILISATION Wh Compteur d'énergie active (wattheuremètre) Compteur d'énergie active (varheuremètre) Enregistreurs Fonctions de l’appareillage Fonction disjoncteur Fonction interrupteur- sectionneur Fonction déclenchement automatique Contact à fermeture (contact de travail) Contact à ouverture (contact de repos) Bobines de commande Elément de protection thermique Elément de protection magnétique Fonction sectionneur Appareillage à fonction simple Sectionneur Interrupteur (commande) Contacteur (commande) Rupteur (commande) Bouton-poussoir à fermeture et retour automatique Tirette à ouverture et retour automatique Fusible (protection contre les surintensités) Appareillage à fonctions multiples Discontacteur Interrupteur- sectionneur Disjoncteur Fusible interrupteur Fusible sectionneur Fusible interrupteur- sectionneur Fusible à percuteur Disjoncteur différentiel Contacteur tripolaire avec contact auxiliaire à deux directions Disjoncteur tripolaire à relais magnétothermiques Appareillage de protection contre les surtensions Eclateur Eclateur double intervalle Limiteur de surtension Parafoudre Appareillage de connexion Fiche de prise de courant Fiche et prise associées Socle de prise de courant Autres formes Fiche mâle Prise femelle Fiche et prise associées APPAREILLAGE D’INSTALLATION Indicateurs
  • 3. 3 LesinformationstechniquesPromotelec I N S T A L L A T I O N É L E C T R I Q U E D ’ U N L O C A L A R T I S A N A L ( 1 ) I N S T A L L A T I O N É L E C T R I Q U E D ’ U N L O C A L C O M M E R C I A L ( 1 ) Exemple de schéma d’installation Exemple de schéma d’installation 30 mA 16A+N 2,5mm2 ** Soclesp.c.2P+T bureaux 10A* 1,5mm2 Eclairagebureaux 1,5mm2 Blocs autonomes 10A* 6A* Libre 10A* 1,5mm2 Eclairageatelier 1,5mm2 Blocsautonomes 30 mA 16A+N 2,5mm2 ** Soclesp.c.2P+T bureaux 30 mA 3x16A+N 2,5mm2 ** Soclesp.c. 3P+N+T 30 mA 16A+N 2,5mm2 ** Soclesp.c.2P+T 30 mA 16A+N 2,5mm2 ** Soclesp.c.2P+T 30 mA 16A+N 2,5mm2 ** Soclesp.c.2P+T 1,5mm2 Eclairageatelier 1,5mm2 Bloctélécommande éclairagesécurité Partieréalisée enClasseII 2 x 15/45 A Ir : 30 A 300 mA 4 x 30/60 A Ir : 40 A 300 mA Tableau principal Tableau secondaire Disjoncteur de branchement 4 x 30/60 A Ir : 3 x 50 A U 1000 R2V 5 x 25 mm2 3x12AaM 4mm2 Forcemotrice 3x10AaM 4mm2 Forcemotrice 3x8AaM 2,5mm2 Forcemotrice 5 A* Alarme volincendie Disjoncteur de branchement 2 x 15/45 A Ir : 1 x 30 A Différentiel 500 mA BT/ TBTS C1 II BT/HT 10 A* Eclairageboutique 1,5mm2 10 A* Eclairagevitrine 1,5mm2 Libre 10 A* 10 A* Eclairageréserve 1,5mm2 1,5mm2 5 A* Télécommandeblocs Eclairageboutique 1,5mm2 1,5mm2 Blocsautonomes 10 A* 1,5mm2 16 A 30 m A** Soclesp.c.boutique 1,5mm2 2,5mm2 16 A + N 30 m A** Soclesp.c.extétieur 2,5mm2 16 A 30 m A** Soclesp.c.boutique 2,5mm2 16 A 30 m A** Soclesp.c.réserve 2,5mm2 Arrêt d'urgence 2 x 10 A (sur façade) Eclairageextérieur 16 mm2 Voir mémento Promotelec “locaux artisanaux et commerciaux”. Dispositif de protection (disjoncteur ou coupe-circuit à fusible) à coupure bipolaire pour assurer le sectionnement du neutre. Recommandé pour la protection dans l’emploi des appareils portatifs ou mobiles. (1) * **
  • 4. 4 ESPACE ELEC - CNIT - BP 9 - 92053 PARIS LA DÉFENSE - TEL. : 01 41 26 56 60 PRO949-4(Février2000)Tél.:0134179088 Exemple de schéma d’installation U-1000 R2V U-1000 R2V U-1000 R2V U-1000 R2V Interrupteur-sectionneur Fusibles Transformateur 20 kV / 400 V 630 kVA Ucc 4 % Comptage1000 / 5 Limiteur de surtension Disjoncteur débrochable 3 x 800 A . Ir 700 A Icu 30 kA Disjoncteur 3 x100 A Ir 70 A Différentiel 0,3 A Autotransformateur 400 V / 230 V 50 kVA gG gG Eclairage poste 3 x 315 A gG 3 x 350 A 4 x 185 mm2 Ateliers force motrice gG 3 x 125 A gG 3 x 40 A 3 x 125 A 4 x 25 mm2 4 x 150 mm2 D150 Ir 3 x 150 AInterrupteur 4 x 25 mm2 3 x 100 A gG 3 x 125 A 3 x 250 A gG 3 x 250 A TableauprincipalTableauxsecondaires Distribution publique haute tension 20 kV 4x35mmU-1000R2V U-1000R2V U-1000R2V 4x6mmU-1000R2V U-1000R2V U-1000R2V 4x25mmU-1000R2V U-1000R2V U-1000R2V U-1000R2V U-1000R2V U-1000R2V U-1000R2V 4x6mmgG3x40AU-1000R2V Chauffage Gaines préfabriquées Prise de courant et éclairage bureaux-ateliers Vers tableaux de répartition des circuits terminaux (schémas non représentés dans cet exemple mais qui doivent l'être pour respecter la réglementation) Wh 2 4x35mm2 4x35mm2 2 4x6mm2 4x6mm2 2 4x25mm2 4x25mm2 4x6mmD3x50A2 2 4x6mmgG3x40A2 4x6mmD3x50A2 4x6mmD3x50A2 Voir mémento Promotelec “locaux artisanaux et commerciaux”.(1) LAGOPUS R É G I M E I T. M A S S E S R E L I É E S , N E U T R E N O N D I S T R I B U É ( 1 )
