Le document traite du câblage des entrées et sorties d'un automate programmable, expliquant comment l'automate reçoit des informations des capteurs et envoie des consignes aux pré-actionneurs. Il souligne l'importance du respect des principes de connexion électrique pour garantir la sécurité et le bon fonctionnement du matériel. Des exemples spécifiques de câblage, y compris pour des boutons poussoirs et des capteurs, sont également fournis.

1. Câblage Entrées / Sorties
Automate programmable
Bac MEI
Page 1/3
Automatisme
Synthèse
1. Rappel : structure de la partie commande
L’automate reçoit les informations issues des capteurs et du pupitre
L’automate adresse des consignes opératives aux pré-actionneurs et des messages à
l’opérateur via des éléments de visualisation du pupitre.
Toutes ces informations (d’entrée et de sortie) sont, dans la majorité des cas, des
signaux électriques.
La connexion électrique des différents constituants à la partie commande doit
respecter certains principes pour garantir leur bon fonctionnement et la sécurité du
matériel comme des utilisateurs.
Automate

2. Câblage Entrées / Sorties
Automate programmable
Bac MEI
Page 2/3
Automatisme
Synthèse

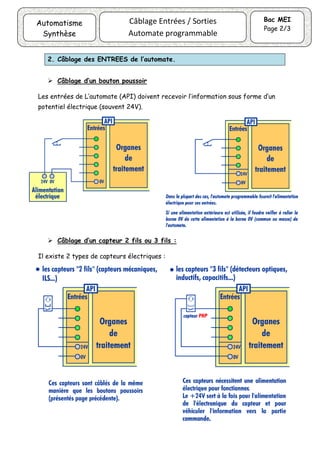

2. Câblage des ENTREES de l’automate.
Câblage d’un bouton poussoir
Les entrées de L’automate (API) doivent recevoir l’information sous forme d’un
potentiel électrique (souvent 24V).
Câblage d’un capteur 2 fils ou 3 fils :
Il existe 2 types de capteurs électriques :

3. Câblage Entrées / Sorties
Automate programmable
Bac MEI
Page 3/3
Automatisme
Synthèse

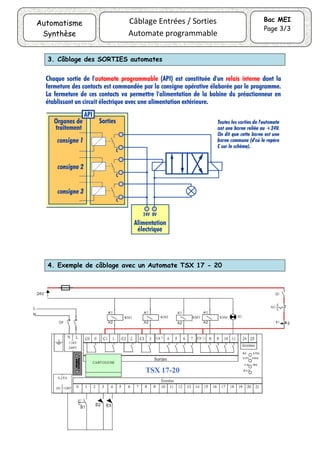

3. Câblage des SORTIES automates
4. Exemple de câblage avec un Automate TSX 17 - 20
