S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS
S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES
S213 LA CHAINE D'INFORMATION (Les capteurs TOR)
BAC PRO MEI
O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 1/10

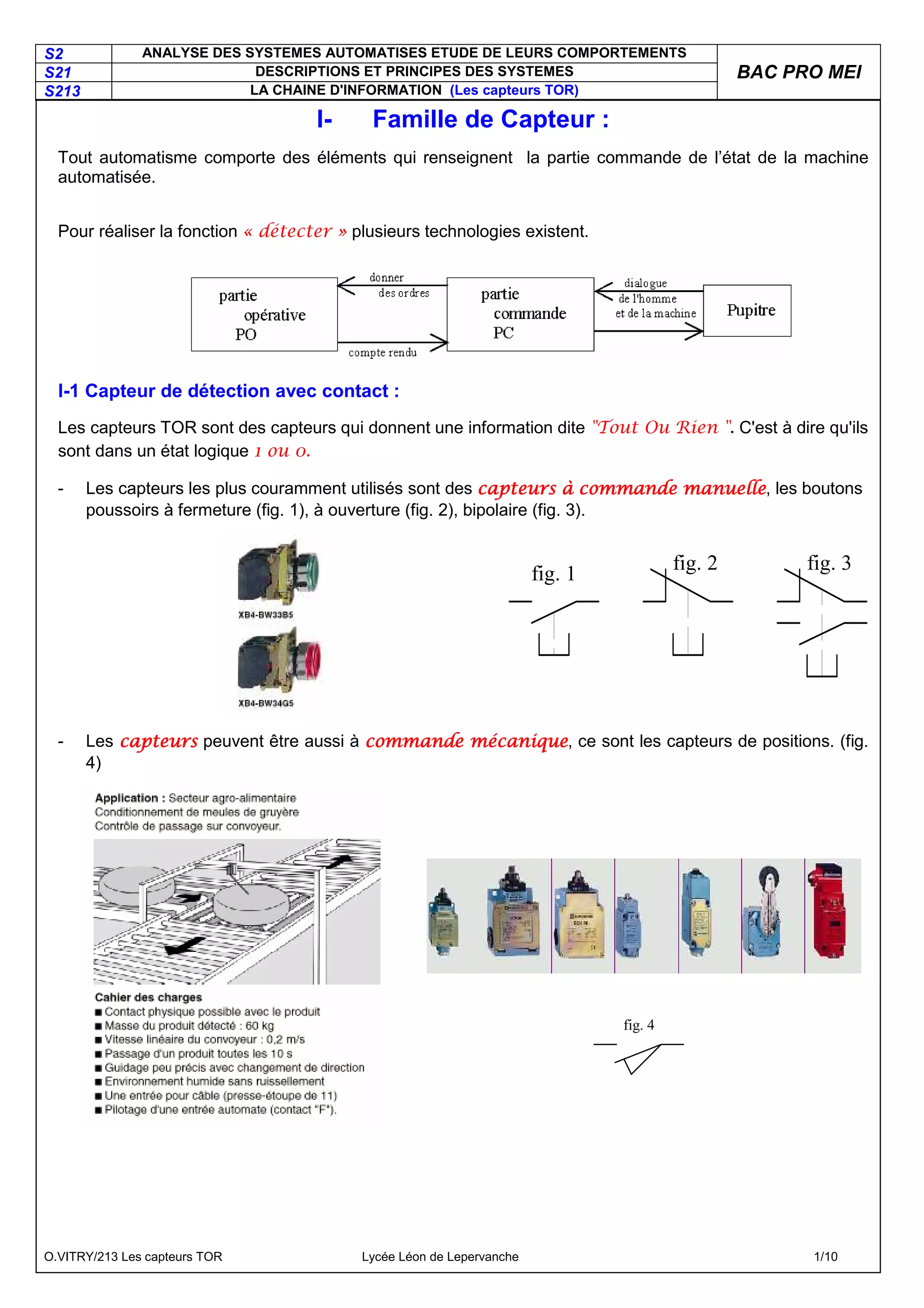

I- Famille de Capteur :
Tout automatisme comporte des éléments qui renseignent la partie commande de l’état de la machine
automatisée.
Pour réaliser la fonction « détecter » plusieurs technologies existent.
I-1 Capteur de détection avec contact :
Les capteurs TOR sont des capteurs qui donnent une information dite "Tout Ou Rien ". C'est à dire qu'ils
sont dans un état logique 1 ou 0.
- Les capteurs les plus couramment utilisés sont des capteurs à commande manuelle
capteurs à commande manuelle
capteurs à commande manuelle
capteurs à commande manuelle, les boutons
poussoirs à fermeture (fig. 1), à ouverture (fig. 2), bipolaire (fig. 3).
fig. 1 fig. 2 fig. 3
- Les capteurs
capteurs
capteurs
capteurs peuvent être aussi à commande mécanique
commande mécanique
commande mécanique
commande mécanique, ce sont les capteurs de positions. (fig.
4)
fig. 4
S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS
S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES
S213 LA CHAINE D'INFORMATION (Les capteurs TOR)
BAC PRO MEI
O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 2/10

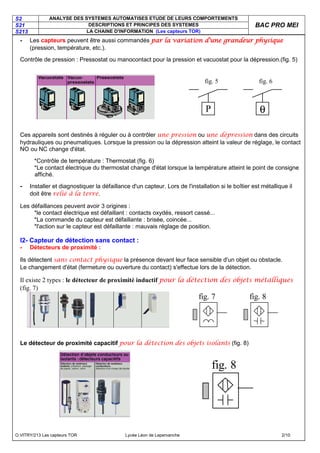

- Les capteurs peuvent être aussi commandés par la variation d'une grandeur physique
par la variation d'une grandeur physique
par la variation d'une grandeur physique
par la variation d'une grandeur physique
(pression, température, etc.).
Contrôle de pression : Pressostat ou manocontact pour la pression et vacuostat pour la dépression.(fig. 5)
fig. 5 fig. 6
P θ
Ces appareils sont destinés à réguler ou à contrôler une pression ou une dépression dans des circuits
hydrauliques ou pneumatiques. Lorsque la pression ou la dépression atteint la valeur de réglage, le contact
NO ou NC change d'état.
*Contrôle de température : Thermostat (fig. 6)
*Le contact électrique du thermostat change d'état lorsque la température atteint le point de consigne
affiché.
- Installer et diagnostiquer la défaillance d'un capteur. Lors de l'installation si le boîtier est métallique il
doit être relié à la terre.
Les défaillances peuvent avoir 3 origines :
*le contact électrique est défaillant : contacts oxydés, ressort cassé...
*La commande du capteur est défaillante : brisée, coincée...
*l'action sur le capteur est défaillante : mauvais réglage de position.
I2- Capteur de détection sans contact :
- Détecteurs de proximité :
Ils détectent sans contact physique la présence devant leur face sensible d'un objet ou obstacle.
Le changement d'état (fermeture ou ouverture du contact) s'effectue lors de la détection.
Il existe 2 types : le détecteur de proximité inductif pour la détection des objets métalliques
(fig. 7)
fig. 7 fig. 8
Le détecteur de proximité capacitif pour la détection des objets isolants (fig. 8)
fig. 8
S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS
S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES
S213 LA CHAINE D'INFORMATION (Les capteurs TOR)
BAC PRO MEI
O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 3/10

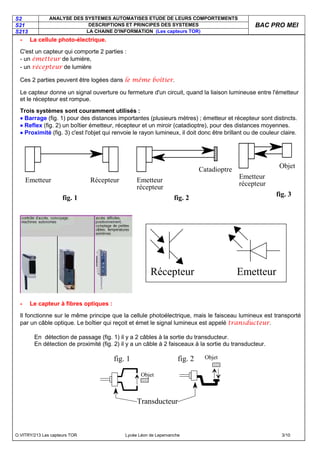

- La cellule photo-électrique.
C'est un capteur qui comporte 2 parties :
- un émetteur de lumière,
- un récepteur de lumière
Ces 2 parties peuvent être logées dans le même boîtier.
Le capteur donne un signal ouverture ou fermeture d'un circuit, quand la liaison lumineuse entre l'émetteur
et le récepteur est rompue.
Trois systèmes sont couramment utilisés :
•
•
•
• Barrage (fig. 1) pour des distances importantes (plusieurs mètres) ; émetteur et récepteur sont distincts.
•
•
•
• Reflex (fig. 2) un boîtier émetteur, récepteur et un miroir (catadioptre), pour des distances moyennes.
•
•
•
• Proximité (fig. 3) c'est l'objet qui renvoie le rayon lumineux, il doit donc être brillant ou de couleur claire.
Emetteur Récepteur
fig. 1
Emetteur
récepteur
fig. 2
Catadioptre
Emetteur
récepteur
fig. 3
Objet
- Le capteur à fibres optiques :
Il fonctionne sur le même principe que la cellule photoélectrique, mais le faisceau lumineux est transporté
par un câble optique. Le boîtier qui reçoit et émet le signal lumineux est appelé transducteur.
En détection de passage (fig. 1) il y a 2 câbles à la sortie du transducteur.
En détection de proximité (fig. 2) il y a un câble à 2 faisceaux à la sortie du transducteur.
fig. 1 fig. 2
Objet
Objet
Transducteur
Emetteur
Récepteur
S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS
S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES
S213 LA CHAINE D'INFORMATION (Les capteurs TOR)
BAC PRO MEI
O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 4/10

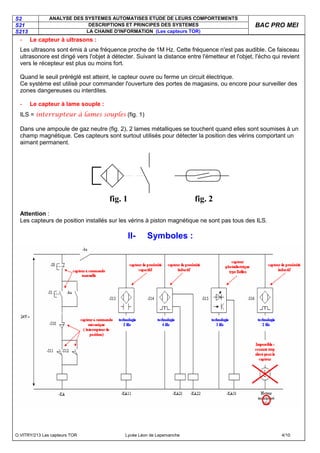

- Le capteur à ultrasons :
Les ultrasons sont émis à une fréquence proche de 1M Hz. Cette fréquence n'est pas audible. Ce faisceau
ultrasonore est dirigé vers l'objet à détecter. Suivant la distance entre l'émetteur et l'objet, l'écho qui revient
vers le récepteur est plus ou moins fort.
Quand le seuil préréglé est atteint, le capteur ouvre ou ferme un circuit électrique.
Ce système est utilisé pour commander l'ouverture des portes de magasins, ou encore pour surveiller des
zones dangereuses ou interdites.
- Le capteur à lame souple :
ILS = interrupteur à lames souples (fig. 1)
Dans une ampoule de gaz neutre (fig. 2), 2 lames métalliques se touchent quand elles sont soumises à un
champ magnétique. Ces capteurs sont surtout utilisés pour détecter la position des vérins comportant un
aimant permanent.
fig. 1 fig. 2
Attention :
Les capteurs de position installés sur les vérins à piston magnétique ne sont pas tous des ILS.
II- Symboles :
S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS
S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES
S213 LA CHAINE D'INFORMATION (Les capteurs TOR)
BAC PRO MEI
O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 5/10
III- Choix d’un Capteur :
Phase 1 :
Détermination de la famille de détecteurs adaptée à l'application.
L'identification de la famille recherchée s'effectue par un jeu de questions/réponses
chronologiquement posées, portant sur des critères généraux et fondamentaux s'énonçant en
amont de tout choix :
- nature de l'objet à détecter : solide, liquide, gazeux, métallique ou non,
- contact possible avec l'objet,
- distance objet/détecteur,
- masse de l'objet,
- vitesse de défilement,
- cadences de manœuvre,
- espace d'intégration du détecteur dans la machine.
L'organigramme illustre cette démarche qui conduit à faire la sélection d'une famille de détecteurs
sur la base de critères simples.
Phase 2 :
Détermination du type et de la référence du détecteur recherché.
Cette deuxième phase tient compte :
- de l'environnement : température, humidité, poussières, projections diverses,...
- de la source d'alimentation : alternative ou continue,
- du signal de sortie : électromécanique, statique,
- du type de raccordement : câble, bornier, connecteur.
S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS
S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES
S213 LA CHAINE D'INFORMATION (Les capteurs TOR)
BAC PRO MEI
O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 6/10

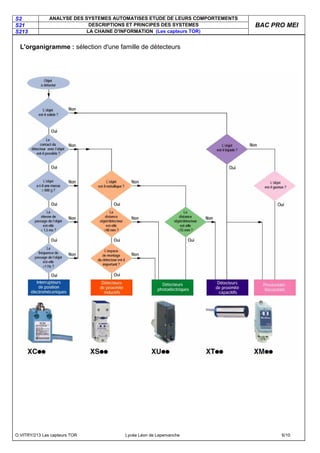

L'organigramme : sélection d'une famille de détecteurs
S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS
S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES
S213 LA CHAINE D'INFORMATION (Les capteurs TOR)
BAC PRO MEI
O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 7/10

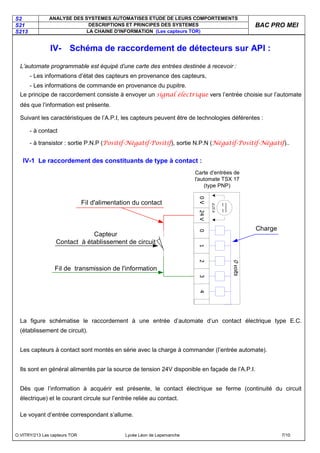

IV- Schéma de raccordement de détecteurs sur API :
L’automate programmable est équipé d’une carte des entrées destinée à recevoir :
- Les informations d’état des capteurs en provenance des capteurs,
- Les informations de commande en provenance du pupitre.
Le principe de raccordement consiste à envoyer un signal électrique vers l’entrée choisie sur l’automate
dés que l’information est présente.
Suivant les caractéristiques de l’A.P.I, les capteurs peuvent être de technologies déférentes :
- à contact
- à transistor : sortie P.N.P (Positif-Négatif-Positif), sortie N.P.N (Négatif-Positif-Négatif)..
IV-1 Le raccordement des constituants de type à contact :
0
V
24
V
0
1
2
3
4
0,25
A
0
volts
Carte d'entrées de
l'automate TSX 17
(type PNP)
Capteur
Contact à établissement de circuit
Charge
Fil d'alimentation du contact
Fil de transmission de l'information
La figure schématise le raccordement à une entrée d’automate d’un contact électrique type E.C.
(établissement de circuit).
Les capteurs à contact sont montés en série avec la charge à commander (l’entrée automate).
Ils sont en général alimentés par la source de tension 24V disponible en façade de l’A.P.I.
Dès que l’information à acquérir est présente, le contact électrique se ferme (continuité du circuit
électrique) et le courant circule sur l’entrée reliée au contact.
Le voyant d’entrée correspondant s’allume.
S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS
S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES
S213 LA CHAINE D'INFORMATION (Les capteurs TOR)
BAC PRO MEI
O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 8/10

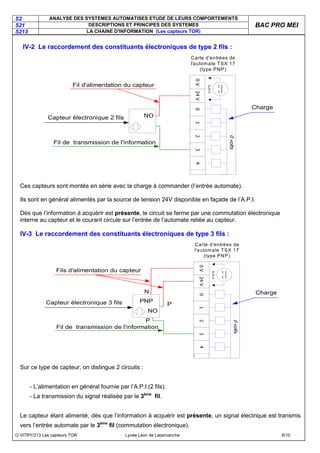

IV-2 Le raccordement des constituants électroniques de type 2 fils :
0
V
24
V
0
1
2
3
4
0,25
A
0
volts
Carte d'entrées de
l'automate TSX 17
(type PNP)
Capteur électronique 2 fils
Charge
Fil d'alimentation du capteur
Fil de transmission de l'information
NO
Ces capteurs sont montés en série avec la charge à commander (l’entrée automate).
Ils sont en général alimentés par la source de tension 24V disponible en façade de l’A.P.I.
Dès que l’information à acquérir est présente, le circuit se ferme par une commutation électronique
interne au capteur et le courant circule sur l’entrée de l’automate reliée au capteur.
IV-3 Le raccordement des constituants électroniques de type 3 fils :
0
V
24
V
0
1
2
3
4
0,25
A
0
volts
Carte d'entrées de
l'automate TSX 17
(type PNP)
Capteur électronique 3 fils
Charge
Fils d'alimentation du capteur
Fil de transmission de l'information
NO
PNP
N
P
P
Sur ce type de capteur, on distingue 2 circuits :
- L’alimentation en général fournie par l’A.P.I.(2 fils).
- La transmission du signal réalisée par le 3ème
fil.
Le capteur étant alimenté, dès que l’information à acquérir est présente, un signal électrique est transmis
vers l’entrée automate par le 3ème
fil (commutation électronique).
S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS
S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES
S213 LA CHAINE D'INFORMATION (Les capteurs TOR)
BAC PRO MEI
O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 9/10

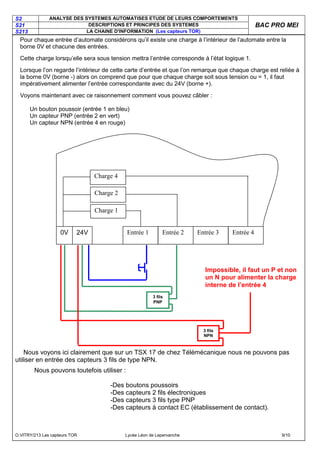

Pour chaque entrée d’automate considérons qu’il existe une charge à l’intérieur de l’automate entre la
borne 0V et chacune des entrées.
Cette charge lorsqu’elle sera sous tension mettra l’entrée corresponde à l’état logique 1.
Lorsque l’on regarde l’intérieur de cette carte d’entrée et que l’on remarque que chaque charge est reliée à
la borne 0V (borne -) alors on comprend que pour que chaque charge soit sous tension ou = 1, il faut
impérativement alimenter l’entrée correspondante avec du 24V (borne +).
Voyons maintenant avec ce raisonnement comment vous pouvez câbler :
Un bouton poussoir (entrée 1 en bleu)
Un capteur PNP (entrée 2 en vert)
Un capteur NPN (entrée 4 en rouge)
Nous voyons ici clairement que sur un TSX 17 de chez Télémécanique nous ne pouvons pas
utiliser en entrée des capteurs 3 fils de type NPN.
Nous pouvons toutefois utiliser :
-Des boutons poussoirs
-Des capteurs 2 fils électroniques
-Des capteurs 3 fils type PNP
-Des capteurs à contact EC (établissement de contact).
0V 24V Entrée 1
Charge 1
Charge 2
Charge 4
Entrée 3
Entrée 2 Entrée 4
3 fils
PNP
3 fils
NPN
Impossible, il faut un P et non
un N pour alimenter la charge
interne de l’entrée 4
S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS
S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES
S213 LA CHAINE D'INFORMATION (Les capteurs TOR)
BAC PRO MEI
O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 10/10

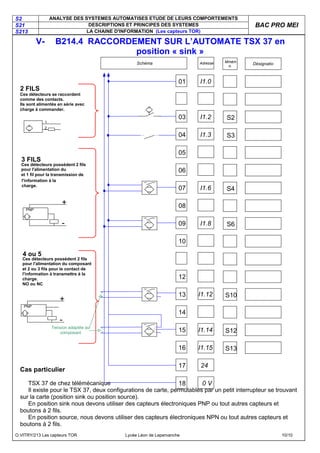

V- B214.4 RACCORDEMENT SUR L’AUTOMATE TSX 37 en
position « sink »
Cas particulier
TSX 37 de chez télémécanique
Il existe pour le TSX 37, deux configurations de carte, permutables par un petit interrupteur se trouvant
sur la carte (position sink ou position source).
En position sink nous devons utiliser des capteurs électroniques PNP ou tout autres capteurs et
boutons à 2 fils.
En position source, nous devons utiliser des capteurs électroniques NPN ou tout autres capteurs et
boutons à 2 fils.
PNP
-
+
1
2
01
14
16
17
18
15
13
12
10
09
08
07
06
05
04
03
Schéma
I1.0
I1.2
I1.3
I1.6
I1.8
I1.12
I1.14
I1.15
24
0 V
Adresse
S2
S3
S4
S6
S10
Mmém
o.
S13
S12
Désignatio
n
2 FILS
Ces détecteurs se raccordent
comme des contacts.
Ils sont alimentés en série avec
la
charge à commander.
4 ou 5
Ces détecteurs possèdent 2 fils
pour l'alimentation du composant
et 2 ou 3 fils pour le contact de
l'information à transmettre à la
charge.
NO ou NC
3 FILS
Ces détecteurs possèdent 2 fils
pour l'alimentation du
composant
et 1 fil pour la transmission de
l'information à la
charge.
PNP
-
+
Tension adaptée au
composant

Contenu connexe

Tendances

Supervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.comSupervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.com
Adnane Ahmidani

Instrumentation et régulation
Instrumentation et régulationInstrumentation et régulation
Instrumentation et régulation
Pierre Maréchal

3 identification des systèmes
3 identification des systèmes3 identification des systèmes
3 identification des systèmes
Rachid Lajouad

Automatique systémes linéaires et non linéaires 2
Automatique   systémes linéaires et non linéaires 2Automatique   systémes linéaires et non linéaires 2
Automatique systémes linéaires et non linéaires 2
badr zaimi

2 correction des systèmes asservis
2 correction des systèmes asservis2 correction des systèmes asservis
2 correction des systèmes asservis
Rachid Lajouad

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique
Ridha Chayeh

7 grafcet avec saut d'étape perceuse
7  grafcet avec saut d'étape perceuse7  grafcet avec saut d'étape perceuse
7 grafcet avec saut d'étape perceuse
omar bllaouhamou

Le grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigésLe grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigés
toumed

les-automates-programmables-industriels
les-automates-programmables-industrielsles-automates-programmables-industriels
les-automates-programmables-industriels
electrolouhla

States machines (1)
States machines (1)States machines (1)
States machines (1)
omar bllaouhamou

Soutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassanSoutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassan
riemmen

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT
SadokZgolli

Exercices vhdl
Exercices vhdlExercices vhdl
Exercices vhdl
yassinesmz

Automatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eauAutomatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eau
Chiheb Ouaghlani

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels
HafsaELMessaoudi

Electrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigésElectrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigés
RAMZI EL IDRISSI

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com
morin moli

تمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automatesتمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automates
electrolouhla


Tendances (20)

Supervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.comSupervision industrielle www.automate pro.blogspot.com
Supervision industrielle www.automate pro.blogspot.com

Instrumentation et régulation
Instrumentation et régulationInstrumentation et régulation
Instrumentation et régulation

3 identification des systèmes
3 identification des systèmes3 identification des systèmes
3 identification des systèmes

Automatique systémes linéaires et non linéaires 2
Automatique   systémes linéaires et non linéaires 2Automatique   systémes linéaires et non linéaires 2
Automatique systémes linéaires et non linéaires 2

2 correction des systèmes asservis
2 correction des systèmes asservis2 correction des systèmes asservis
2 correction des systèmes asservis

Projet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électriqueProjet PFE: Réalisation d'une armoire électrique
Projet PFE: Réalisation d'une armoire électrique

7 grafcet avec saut d'étape perceuse
7  grafcet avec saut d'étape perceuse7  grafcet avec saut d'étape perceuse
7 grafcet avec saut d'étape perceuse

Le grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigésLe grafcet cours & exercices corrigés
Le grafcet cours & exercices corrigés

les-automates-programmables-industriels
les-automates-programmables-industrielsles-automates-programmables-industriels
les-automates-programmables-industriels

States machines (1)
States machines (1)States machines (1)
States machines (1)

Soutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassanSoutenance rapport ht 60k v nahidi hassan
Soutenance rapport ht 60k v nahidi hassan

Etude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBTEtude d'installation électrique et réalisation de l'armoire électrique TGBT
Etude d'installation électrique et réalisation de l'armoire électrique TGBT

Les detecteurs tout ou rien
Les detecteurs tout ou rienLes detecteurs tout ou rien
Les detecteurs tout ou rien

Exercices vhdl
Exercices vhdlExercices vhdl
Exercices vhdl

Liaisons mécaniques
Liaisons mécaniquesLiaisons mécaniques
Liaisons mécaniques

Automatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eauAutomatisation de fonctionnement d’une station de traitement d’eau
Automatisation de fonctionnement d’une station de traitement d’eau

Automates programmables industriels
Automates programmables industrielsAutomates programmables industriels
Automates programmables industriels

Electrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigésElectrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigés

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com

تمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automatesتمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automates


Similaire à 213 les capteurs tor

Cours_P627_11_03_2023.ppthghggggghhhjhhh
Cours_P627_11_03_2023.ppthghggggghhhjhhhCours_P627_11_03_2023.ppthghggggghhhjhhh
Cours_P627_11_03_2023.ppthghggggghhhjhhh
Abdo Brahmi

Cours_P627_11_03_2023.ppt
Cours_P627_11_03_2023.pptCours_P627_11_03_2023.ppt
Cours_P627_11_03_2023.ppt
Abdo Brahmi

5 notion de_gnie_lectrique
5 notion de_gnie_lectrique5 notion de_gnie_lectrique
5 notion de_gnie_lectrique
Ayoub Bernabio

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme
sarah Benmerzouk

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme
sarah Benmerzouk

Automatisme_cours.ppt
Automatisme_cours.pptAutomatisme_cours.ppt
Automatisme_cours.ppt
MarouaneLbk

capteurs I.pptxfgggghghghghhghhhhhhhhhhh
capteurs I.pptxfgggghghghghhghhhhhhhhhhhcapteurs I.pptxfgggghghghghhghhhhhhhhhhh
capteurs I.pptxfgggghghghghhghhhhhhhhhhh
Abdo Brahmi

Cours technologie electrique pneumatique
Cours technologie electrique   pneumatiqueCours technologie electrique   pneumatique
Cours technologie electrique pneumatique
Salah Hammami

Automatisme cours 1
Automatisme cours 1Automatisme cours 1
Automatisme cours 1
xwmker

2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)
2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)
2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)
Salah Hammami

Les capteurs.pptx
Les capteurs.pptxLes capteurs.pptx
Les capteurs.pptx
AnasBhr1

Cours-Electricité-Industrielle. Électrique pdf
Cours-Electricité-Industrielle. Électrique pdfCours-Electricité-Industrielle. Électrique pdf
Cours-Electricité-Industrielle. Électrique pdf
MahmoudZarrouk

Electricité industrielle Schémas électriques.pdf
Electricité industrielle Schémas électriques.pdfElectricité industrielle Schémas électriques.pdf
Electricité industrielle Schémas électriques.pdf
abdeialiji1975

CA¨TEUR.pptx
CA¨TEUR.pptxCA¨TEUR.pptx
CA¨TEUR.pptx
ChristopheDelanova

Analyseur
AnalyseurAnalyseur
SEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDSSEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDS
Khalil Chortani

Cours Resumée Mesure Electrique.pdf
Cours Resumée Mesure Electrique.pdfCours Resumée Mesure Electrique.pdf
Cours Resumée Mesure Electrique.pdf
RABAHTUBE

Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf
Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdfChapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf
Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf
LaReina7


Similaire à 213 les capteurs tor (20)

General
GeneralGeneral
General

Cours_P627_11_03_2023.ppthghggggghhhjhhh
Cours_P627_11_03_2023.ppthghggggghhhjhhhCours_P627_11_03_2023.ppthghggggghhhjhhh
Cours_P627_11_03_2023.ppthghggggghhhjhhh

Cours_P627_11_03_2023.ppt
Cours_P627_11_03_2023.pptCours_P627_11_03_2023.ppt
Cours_P627_11_03_2023.ppt

5 notion de_gnie_lectrique
5 notion de_gnie_lectrique5 notion de_gnie_lectrique
5 notion de_gnie_lectrique

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme

Presentation automatisme
Presentation automatismePresentation automatisme
Presentation automatisme

Automatisme_cours.ppt
Automatisme_cours.pptAutomatisme_cours.ppt
Automatisme_cours.ppt

capteurs I.pptxfgggghghghghhghhhhhhhhhhh
capteurs I.pptxfgggghghghghhghhhhhhhhhhhcapteurs I.pptxfgggghghghghhghhhhhhhhhhh
capteurs I.pptxfgggghghghghhghhhhhhhhhhh

Contact
ContactContact
Contact

Cours technologie electrique pneumatique
Cours technologie electrique   pneumatiqueCours technologie electrique   pneumatique
Cours technologie electrique pneumatique

Automatisme cours 1
Automatisme cours 1Automatisme cours 1
Automatisme cours 1

2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)
2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)
2011 05-instrumentationetrgulation-120627023358-phpapp02 (1)

Les capteurs.pptx
Les capteurs.pptxLes capteurs.pptx
Les capteurs.pptx

Cours-Electricité-Industrielle. Électrique pdf
Cours-Electricité-Industrielle. Électrique pdfCours-Electricité-Industrielle. Électrique pdf
Cours-Electricité-Industrielle. Électrique pdf

Electricité industrielle Schémas électriques.pdf
Electricité industrielle Schémas électriques.pdfElectricité industrielle Schémas électriques.pdf
Electricité industrielle Schémas électriques.pdf

CA¨TEUR.pptx
CA¨TEUR.pptxCA¨TEUR.pptx
CA¨TEUR.pptx

Analyseur
AnalyseurAnalyseur
Analyseur

SEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDSSEND SMS WITHOUT USING AT COMMANDS
SEND SMS WITHOUT USING AT COMMANDS

Cours Resumée Mesure Electrique.pdf
Cours Resumée Mesure Electrique.pdfCours Resumée Mesure Electrique.pdf
Cours Resumée Mesure Electrique.pdf

Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf
Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdfChapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf
Chapitre 2_ les capteurs passifs et leurs conditionneurs 2011-20122012.pdf


Dernier

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf
Institut de l'Elevage - Idele

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf
Institut de l'Elevage - Idele

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf
afigloria194

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
manalishivani8

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf
Institut de l'Elevage - Idele

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024
idelewebmestre


Dernier (6)

Webinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdfWebinaire BL 28_06_03_Transmissibilité.pdf
Webinaire BL 28_06_03_Transmissibilité.pdf

Webinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdfWebinaire BL 28_06_01_robots de traite.pdf
Webinaire BL 28_06_01_robots de traite.pdf

cours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdfcours-sur-les-stations-de-pompageen génie civil.pdf
cours-sur-les-stations-de-pompageen génie civil.pdf

Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...
Shimla Girls call Service 000XX00000 Provide Best And Top Girl Service And No...

Webinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdfWebinaire BL 28_06_02_Consommation Energie.pdf
Webinaire BL 28_06_02_Consommation Energie.pdf

Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024Note agro-climatique et prairies n°5 - Juillet 2024
Note agro-climatique et prairies n°5 - Juillet 2024


213 les capteurs tor

  • 1. S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES S213 LA CHAINE D'INFORMATION (Les capteurs TOR) BAC PRO MEI O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 1/10 I- Famille de Capteur : Tout automatisme comporte des éléments qui renseignent la partie commande de l’état de la machine automatisée. Pour réaliser la fonction « détecter » plusieurs technologies existent. I-1 Capteur de détection avec contact : Les capteurs TOR sont des capteurs qui donnent une information dite "Tout Ou Rien ". C'est à dire qu'ils sont dans un état logique 1 ou 0. - Les capteurs les plus couramment utilisés sont des capteurs à commande manuelle capteurs à commande manuelle capteurs à commande manuelle capteurs à commande manuelle, les boutons poussoirs à fermeture (fig. 1), à ouverture (fig. 2), bipolaire (fig. 3). fig. 1 fig. 2 fig. 3 - Les capteurs capteurs capteurs capteurs peuvent être aussi à commande mécanique commande mécanique commande mécanique commande mécanique, ce sont les capteurs de positions. (fig. 4) fig. 4
  • 2. S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES S213 LA CHAINE D'INFORMATION (Les capteurs TOR) BAC PRO MEI O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 2/10 - Les capteurs peuvent être aussi commandés par la variation d'une grandeur physique par la variation d'une grandeur physique par la variation d'une grandeur physique par la variation d'une grandeur physique (pression, température, etc.). Contrôle de pression : Pressostat ou manocontact pour la pression et vacuostat pour la dépression.(fig. 5) fig. 5 fig. 6 P θ Ces appareils sont destinés à réguler ou à contrôler une pression ou une dépression dans des circuits hydrauliques ou pneumatiques. Lorsque la pression ou la dépression atteint la valeur de réglage, le contact NO ou NC change d'état. *Contrôle de température : Thermostat (fig. 6) *Le contact électrique du thermostat change d'état lorsque la température atteint le point de consigne affiché. - Installer et diagnostiquer la défaillance d'un capteur. Lors de l'installation si le boîtier est métallique il doit être relié à la terre. Les défaillances peuvent avoir 3 origines : *le contact électrique est défaillant : contacts oxydés, ressort cassé... *La commande du capteur est défaillante : brisée, coincée... *l'action sur le capteur est défaillante : mauvais réglage de position. I2- Capteur de détection sans contact : - Détecteurs de proximité : Ils détectent sans contact physique la présence devant leur face sensible d'un objet ou obstacle. Le changement d'état (fermeture ou ouverture du contact) s'effectue lors de la détection. Il existe 2 types : le détecteur de proximité inductif pour la détection des objets métalliques (fig. 7) fig. 7 fig. 8 Le détecteur de proximité capacitif pour la détection des objets isolants (fig. 8) fig. 8
  • 3. S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES S213 LA CHAINE D'INFORMATION (Les capteurs TOR) BAC PRO MEI O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 3/10 - La cellule photo-électrique. C'est un capteur qui comporte 2 parties : - un émetteur de lumière, - un récepteur de lumière Ces 2 parties peuvent être logées dans le même boîtier. Le capteur donne un signal ouverture ou fermeture d'un circuit, quand la liaison lumineuse entre l'émetteur et le récepteur est rompue. Trois systèmes sont couramment utilisés : • • • • Barrage (fig. 1) pour des distances importantes (plusieurs mètres) ; émetteur et récepteur sont distincts. • • • • Reflex (fig. 2) un boîtier émetteur, récepteur et un miroir (catadioptre), pour des distances moyennes. • • • • Proximité (fig. 3) c'est l'objet qui renvoie le rayon lumineux, il doit donc être brillant ou de couleur claire. Emetteur Récepteur fig. 1 Emetteur récepteur fig. 2 Catadioptre Emetteur récepteur fig. 3 Objet - Le capteur à fibres optiques : Il fonctionne sur le même principe que la cellule photoélectrique, mais le faisceau lumineux est transporté par un câble optique. Le boîtier qui reçoit et émet le signal lumineux est appelé transducteur. En détection de passage (fig. 1) il y a 2 câbles à la sortie du transducteur. En détection de proximité (fig. 2) il y a un câble à 2 faisceaux à la sortie du transducteur. fig. 1 fig. 2 Objet Objet Transducteur Emetteur Récepteur
  • 4. S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES S213 LA CHAINE D'INFORMATION (Les capteurs TOR) BAC PRO MEI O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 4/10 - Le capteur à ultrasons : Les ultrasons sont émis à une fréquence proche de 1M Hz. Cette fréquence n'est pas audible. Ce faisceau ultrasonore est dirigé vers l'objet à détecter. Suivant la distance entre l'émetteur et l'objet, l'écho qui revient vers le récepteur est plus ou moins fort. Quand le seuil préréglé est atteint, le capteur ouvre ou ferme un circuit électrique. Ce système est utilisé pour commander l'ouverture des portes de magasins, ou encore pour surveiller des zones dangereuses ou interdites. - Le capteur à lame souple : ILS = interrupteur à lames souples (fig. 1) Dans une ampoule de gaz neutre (fig. 2), 2 lames métalliques se touchent quand elles sont soumises à un champ magnétique. Ces capteurs sont surtout utilisés pour détecter la position des vérins comportant un aimant permanent. fig. 1 fig. 2 Attention : Les capteurs de position installés sur les vérins à piston magnétique ne sont pas tous des ILS. II- Symboles :
  • 5. S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES S213 LA CHAINE D'INFORMATION (Les capteurs TOR) BAC PRO MEI O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 5/10 III- Choix d’un Capteur : Phase 1 : Détermination de la famille de détecteurs adaptée à l'application. L'identification de la famille recherchée s'effectue par un jeu de questions/réponses chronologiquement posées, portant sur des critères généraux et fondamentaux s'énonçant en amont de tout choix : - nature de l'objet à détecter : solide, liquide, gazeux, métallique ou non, - contact possible avec l'objet, - distance objet/détecteur, - masse de l'objet, - vitesse de défilement, - cadences de manœuvre, - espace d'intégration du détecteur dans la machine. L'organigramme illustre cette démarche qui conduit à faire la sélection d'une famille de détecteurs sur la base de critères simples. Phase 2 : Détermination du type et de la référence du détecteur recherché. Cette deuxième phase tient compte : - de l'environnement : température, humidité, poussières, projections diverses,... - de la source d'alimentation : alternative ou continue, - du signal de sortie : électromécanique, statique, - du type de raccordement : câble, bornier, connecteur.
  • 6. S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES S213 LA CHAINE D'INFORMATION (Les capteurs TOR) BAC PRO MEI O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 6/10 L'organigramme : sélection d'une famille de détecteurs
  • 7. S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES S213 LA CHAINE D'INFORMATION (Les capteurs TOR) BAC PRO MEI O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 7/10 IV- Schéma de raccordement de détecteurs sur API : L’automate programmable est équipé d’une carte des entrées destinée à recevoir : - Les informations d’état des capteurs en provenance des capteurs, - Les informations de commande en provenance du pupitre. Le principe de raccordement consiste à envoyer un signal électrique vers l’entrée choisie sur l’automate dés que l’information est présente. Suivant les caractéristiques de l’A.P.I, les capteurs peuvent être de technologies déférentes : - à contact - à transistor : sortie P.N.P (Positif-Négatif-Positif), sortie N.P.N (Négatif-Positif-Négatif).. IV-1 Le raccordement des constituants de type à contact : 0 V 24 V 0 1 2 3 4 0,25 A 0 volts Carte d'entrées de l'automate TSX 17 (type PNP) Capteur Contact à établissement de circuit Charge Fil d'alimentation du contact Fil de transmission de l'information La figure schématise le raccordement à une entrée d’automate d’un contact électrique type E.C. (établissement de circuit). Les capteurs à contact sont montés en série avec la charge à commander (l’entrée automate). Ils sont en général alimentés par la source de tension 24V disponible en façade de l’A.P.I. Dès que l’information à acquérir est présente, le contact électrique se ferme (continuité du circuit électrique) et le courant circule sur l’entrée reliée au contact. Le voyant d’entrée correspondant s’allume.
  • 8. S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES S213 LA CHAINE D'INFORMATION (Les capteurs TOR) BAC PRO MEI O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 8/10 IV-2 Le raccordement des constituants électroniques de type 2 fils : 0 V 24 V 0 1 2 3 4 0,25 A 0 volts Carte d'entrées de l'automate TSX 17 (type PNP) Capteur électronique 2 fils Charge Fil d'alimentation du capteur Fil de transmission de l'information NO Ces capteurs sont montés en série avec la charge à commander (l’entrée automate). Ils sont en général alimentés par la source de tension 24V disponible en façade de l’A.P.I. Dès que l’information à acquérir est présente, le circuit se ferme par une commutation électronique interne au capteur et le courant circule sur l’entrée de l’automate reliée au capteur. IV-3 Le raccordement des constituants électroniques de type 3 fils : 0 V 24 V 0 1 2 3 4 0,25 A 0 volts Carte d'entrées de l'automate TSX 17 (type PNP) Capteur électronique 3 fils Charge Fils d'alimentation du capteur Fil de transmission de l'information NO PNP N P P Sur ce type de capteur, on distingue 2 circuits : - L’alimentation en général fournie par l’A.P.I.(2 fils). - La transmission du signal réalisée par le 3ème fil. Le capteur étant alimenté, dès que l’information à acquérir est présente, un signal électrique est transmis vers l’entrée automate par le 3ème fil (commutation électronique).
  • 9. S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES S213 LA CHAINE D'INFORMATION (Les capteurs TOR) BAC PRO MEI O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 9/10 Pour chaque entrée d’automate considérons qu’il existe une charge à l’intérieur de l’automate entre la borne 0V et chacune des entrées. Cette charge lorsqu’elle sera sous tension mettra l’entrée corresponde à l’état logique 1. Lorsque l’on regarde l’intérieur de cette carte d’entrée et que l’on remarque que chaque charge est reliée à la borne 0V (borne -) alors on comprend que pour que chaque charge soit sous tension ou = 1, il faut impérativement alimenter l’entrée correspondante avec du 24V (borne +). Voyons maintenant avec ce raisonnement comment vous pouvez câbler : Un bouton poussoir (entrée 1 en bleu) Un capteur PNP (entrée 2 en vert) Un capteur NPN (entrée 4 en rouge) Nous voyons ici clairement que sur un TSX 17 de chez Télémécanique nous ne pouvons pas utiliser en entrée des capteurs 3 fils de type NPN. Nous pouvons toutefois utiliser : -Des boutons poussoirs -Des capteurs 2 fils électroniques -Des capteurs 3 fils type PNP -Des capteurs à contact EC (établissement de contact). 0V 24V Entrée 1 Charge 1 Charge 2 Charge 4 Entrée 3 Entrée 2 Entrée 4 3 fils PNP 3 fils NPN Impossible, il faut un P et non un N pour alimenter la charge interne de l’entrée 4
  • 10. S2 ANALYSE DES SYSTEMES AUTOMATISES ETUDE DE LEURS COMPORTEMENTS S21 DESCRIPTIONS ET PRINCIPES DES SYSTEMES S213 LA CHAINE D'INFORMATION (Les capteurs TOR) BAC PRO MEI O.VITRY/213 Les capteurs TOR Lycée Léon de Lepervanche 10/10 V- B214.4 RACCORDEMENT SUR L’AUTOMATE TSX 37 en position « sink » Cas particulier TSX 37 de chez télémécanique Il existe pour le TSX 37, deux configurations de carte, permutables par un petit interrupteur se trouvant sur la carte (position sink ou position source). En position sink nous devons utiliser des capteurs électroniques PNP ou tout autres capteurs et boutons à 2 fils. En position source, nous devons utiliser des capteurs électroniques NPN ou tout autres capteurs et boutons à 2 fils. PNP - + 1 2 01 14 16 17 18 15 13 12 10 09 08 07 06 05 04 03 Schéma I1.0 I1.2 I1.3 I1.6 I1.8 I1.12 I1.14 I1.15 24 0 V Adresse S2 S3 S4 S6 S10 Mmém o. S13 S12 Désignatio n 2 FILS Ces détecteurs se raccordent comme des contacts. Ils sont alimentés en série avec la charge à commander. 4 ou 5 Ces détecteurs possèdent 2 fils pour l'alimentation du composant et 2 ou 3 fils pour le contact de l'information à transmettre à la charge. NO ou NC 3 FILS Ces détecteurs possèdent 2 fils pour l'alimentation du composant et 1 fil pour la transmission de l'information à la charge. PNP - + Tension adaptée au composant
