Mesure et
Instrumentation

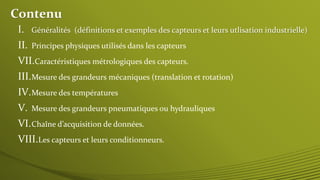

Contenu
I. Généralités (définitions et exemples des capteurs et leurs utlisation industrielle)
II. Principes physiques utilisés dans les capteurs
III.Mesure des grandeurs mécaniques (translation et rotation)
IV.Mesure des températures
V. Mesure des grandeurs pneumatiques ou hydrauliques
VI.Chaîne d’acquisition de données.
VII.Caractéristiques métrologiques des capteurs.
VIII.Les capteurs et leurs conditionneurs.
Chapitre I
Généralités (définitions et exemples des capteurs et
leurs utlisation industrielle)

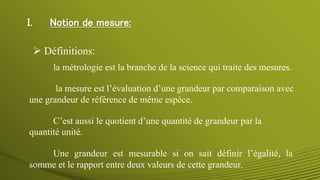

I. Notion de mesure:
la mesure est l’évaluation d’une grandeur par comparaison avec
une grandeur de référence de même espèce.
 Définitions:
C’est aussi le quotient d’une quantité de grandeur par la
quantité unité.
Une grandeur est mesurable si on sait définir l’égalité, la
somme et le rapport entre deux valeurs de cette grandeur.
la métrologie est la branche de la science qui traite des mesures.

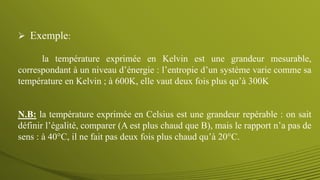

 Exemple:
la température exprimée en Kelvin est une grandeur mesurable,
correspondant à un niveau d’énergie : l’entropie d’un système varie comme sa
température en Kelvin ; à 600K, elle vaut deux fois plus qu’à 300K
N.B: la température exprimée en Celsius est une grandeur repérable : on sait
définir l’égalité, comparer (A est plus chaud que B), mais le rapport n’a pas de
sens : à 40°C, il ne fait pas deux fois plus chaud qu’à 20°C.

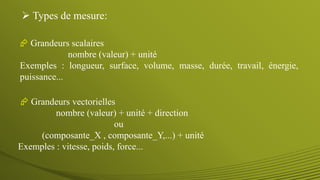

 Grandeurs vectorielles
nombre (valeur) + unité + direction
ou
(composante_X , composante_Y,...) + unité
Exemples : vitesse, poids, force...
 Types de mesure:
 Grandeurs scalaires
nombre (valeur) + unité
Exemples : longueur, surface, volume, masse, durée, travail, énergie,
puissance...

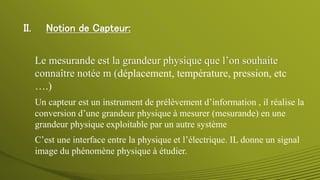

II. Notion de Capteur:
Un capteur est un instrument de prélèvement d’information , il réalise la
conversion d’une grandeur physique à mesurer (mesurande) en une
grandeur physique exploitable par un autre système
C’est une interface entre la physique et l’électrique. IL donne un signal
image du phénomène physique à étudier.
Le mesurande est la grandeur physique que l’on souhaite
connaître notée m (déplacement, température, pression, etc
….)

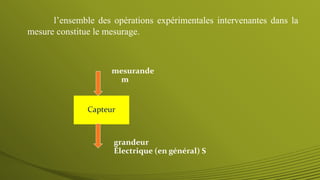

l’ensemble des opérations expérimentales intervenantes dans la
mesure constitue le mesurage.
Capteur
mesurande
m
grandeur
Électrique (en général) S

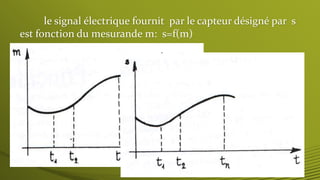

le signal électrique fournit par le capteur désigné par s
est fonction du mesurande m: s=f(m)
idéalement la fonction liant ces deux signaux (s=f(m))
est la plus simple possible pour qu’elle soit facilement
inversible (m=f-1(s)) en particulier, si le signal de mesure
varie linéairement en fonction du signal de mesure m =s/a

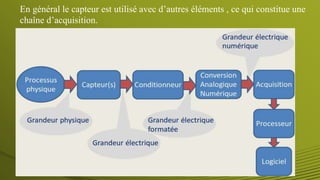

En général le capteur est utilisé avec d’autres éléments , ce qui constitue une
chaîne d’acquisition.

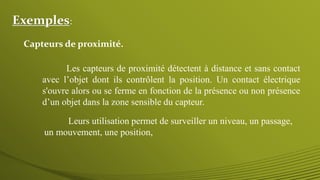

Exemples:
Les capteurs de proximité détectent à distance et sans contact
avec l’objet dont ils contrôlent la position. Un contact électrique
s'ouvre alors ou se ferme en fonction de la présence ou non présence
d’un objet dans la zone sensible du capteur.
Leurs utilisation permet de surveiller un niveau, un passage,
un mouvement, une position,
Capteurs de proximité.

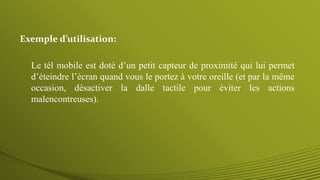

Le tél mobile est doté d’un petit capteur de proximité qui lui permet
d’éteindre l’écran quand vous le portez à votre oreille (et par la même
occasion, désactiver la dalle tactile pour éviter les actions
malencontreuses).
Exemple d’utilisation:

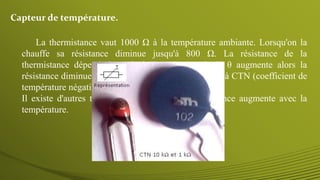

La thermistance vaut 1000 Ω à la température ambiante. Lorsqu'on la
chauffe sa résistance diminue jusqu'à 800 Ω. La résistance de la
thermistance dépend donc de la température θ. Si θ augmente alors la
résistance diminue : on dit que c'est une thermistance à CTN (coefficient de
température négatif).
Il existe d'autres thermistances à CTP : leur résistance augmente avec la
température.
Capteur de température.

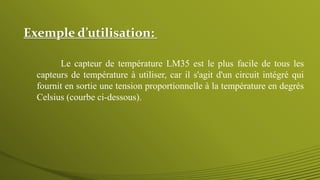

Exemple d’utilisation:

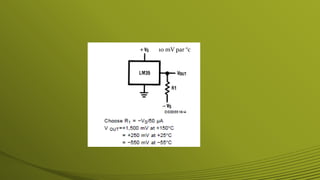

Le capteur de température LM35 est le plus facile de tous les
capteurs de température à utiliser, car il s'agit d'un circuit intégré qui
fournit en sortie une tension proportionnelle à la température en degrés
Celsius (courbe ci-dessous).
10 mV par °c

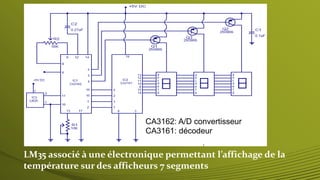

CA3162: A/D convertisseur
CA3161: décodeur
LM35 associé à une électronique permettant l’affichage de la
température sur des afficheurs 7 segments

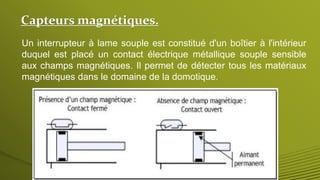

Un interrupteur à lame souple est constitué d'un boîtier à l'intérieur
duquel est placé un contact électrique métallique souple sensible
aux champs magnétiques. Il permet de détecter tous les matériaux
magnétiques dans le domaine de la domotique.
Capteurs magnétiques.

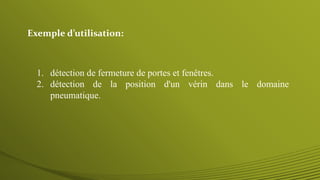

Exemple d’utilisation:
1. détection de fermeture de portes et fenêtres.
2. détection de la position d'un vérin dans le domaine
pneumatique.

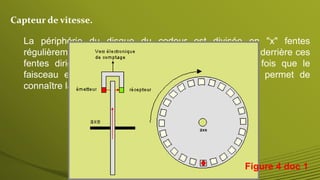

La périphérie du disque du codeur est divisée en "x" fentes
régulièrement réparties. Un faisceau lumineux se trouve derrière ces
fentes dirigé vers une diode photosensible. Chaque fois que le
faisceau est coupé, le capteur envoie un signal qui permet de
connaître la variation de position de l'arbre.
Capteur de vitesse.
Figure 4 doc 1

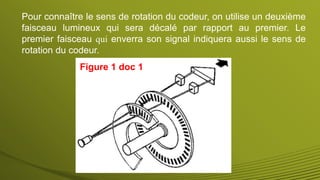

Pour connaître le sens de rotation du codeur, on utilise un deuxième
faisceau lumineux qui sera décalé par rapport au premier. Le
premier faisceau qui enverra son signal indiquera aussi le sens de
rotation du codeur.
Figure 1 doc 1

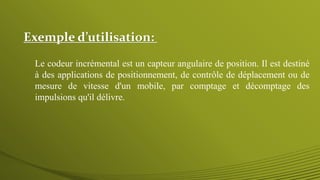

Exemple d’utilisation:
Le codeur incrémental est un capteur angulaire de position. Il est destiné
à des applications de positionnement, de contrôle de déplacement ou de
mesure de vitesse d'un mobile, par comptage et décomptage des
impulsions qu'il délivre.

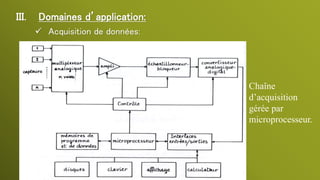

Chaîne
d’acquisition
gérée par
microprocesseur.
III. Domaines d’application:
 Acquisition de données:

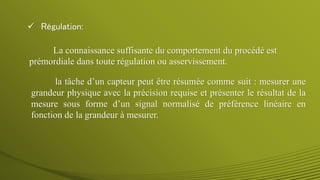

 Régulation:
La connaissance suffisante du comportement du procédé est
prémordiale dans toute régulation ou asservissement.
la tâche d’un capteur peut être résumée comme suit : mesurer une
grandeur physique avec la précision requise et présenter le résultat de la
mesure sous forme d’un signal normalisé de préférence linéaire en
fonction de la grandeur à mesurer.

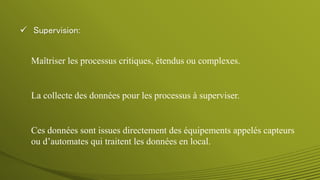

 Supervision:
La collecte des données pour les processus à superviser.
Maîtriser les processus critiques, étendus ou complexes.
Ces données sont issues directement des équipements appelés capteurs
ou d’automates qui traitent les données en local.

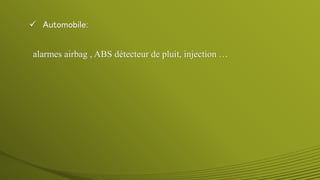

 Automobile:
alarmes airbag , ABS détecteur de pluit, injection …

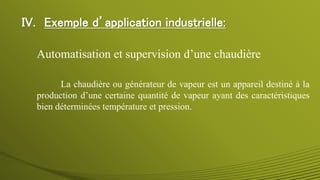

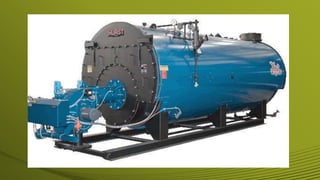

La chaudière ou générateur de vapeur est un appareil destiné à la
production d’une certaine quantité de vapeur ayant des caractéristiques
bien déterminées température et pression.
Automatisation et supervision d’une chaudière

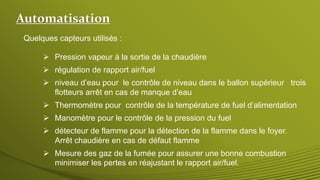

IV. Exemple d’application industrielle:
Quelques capteurs utilisés :
 Thermomètre pour contrôle de la température de fuel d’alimentation
 Manomètre pour le contrôle de la pression du fuel
 niveau d’eau pour le contrôle de niveau dans le ballon supérieur trois
flotteurs arrêt en cas de manque d’eau
 détecteur de flamme pour la détection de la flamme dans le foyer.
Arrêt chaudière en cas de défaut flamme
 régulation de rapport air/fuel
 Pression vapeur à la sortie de la chaudière
 Mesure des gaz de la fumée pour assurer une bonne combustion
minimiser les pertes en réajustant le rapport air/fuel.

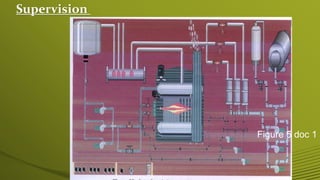

Automatisation
Supervision
Figure 5 doc 1

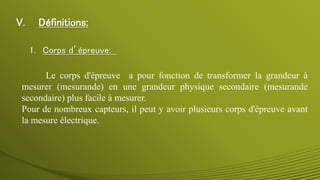

V. Définitions:

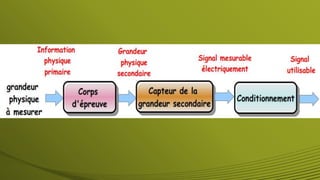

1. Corps d’épreuve:
Le corps d'épreuve a pour fonction de transformer la grandeur à
mesurer (mesurande) en une grandeur physique secondaire (mesurande
secondaire) plus facile à mesurer.
Pour de nombreux capteurs, il peut y avoir plusieurs corps d'épreuve avant
la mesure électrique.

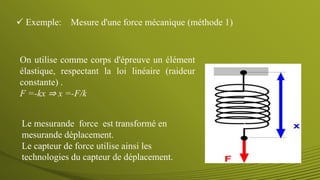

On utilise comme corps d'épreuve un élément
élastique, respectant la loi linéaire (raideur
constante) .
F =-kx ⇒ x =-F/k
Le mesurande force est transformé en
mesurande déplacement.
Le capteur de force utilise ainsi les
technologies du capteur de déplacement.
 Exemple: Mesure d'une force mécanique (méthode 1)

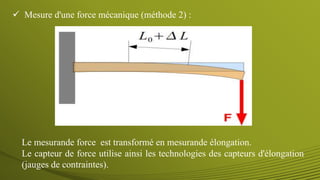

 Mesure d'une force mécanique (méthode 2) :
Le mesurande force est transformé en mesurande élongation.
Le capteur de force utilise ainsi les technologies des capteurs d'élongation
(jauges de contraintes).

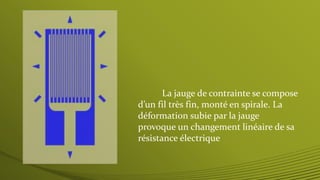

La jauge de contrainte se compose
d’un fil très fin, monté en spirale. La
déformation subie par la jauge
provoque un changement linéaire de sa
résistance électrique

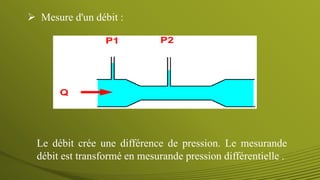

Le débit crée une différence de pression. Le mesurande
débit est transformé en mesurande pression différentielle .
 Mesure d'un débit :

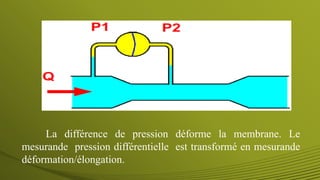

La différence de pression déforme la membrane. Le
mesurande pression différentielle est transformé en mesurande
déformation/élongation.

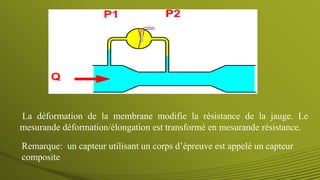

La déformation de la membrane modifie la résistance de la jauge. Le
mesurande déformation/élongation est transformé en mesurande résistance.
Remarque: un capteur utilisant un corps d’épreuve est appelé un capteur
composite

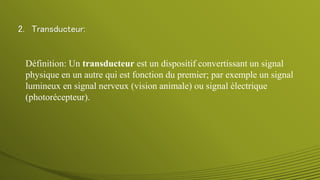

2. Transducteur:
Définition: Un transducteur est un dispositif convertissant un signal
physique en un autre qui est fonction du premier; par exemple un signal
lumineux en signal nerveux (vision animale) ou signal électrique
(photorécepteur).

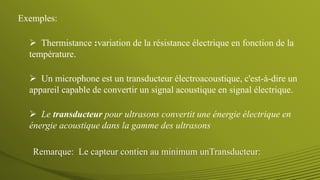

Remarque: Le capteur contien au minimum unTransducteur:
 Un microphone est un transducteur électroacoustique, c'est-à-dire un
appareil capable de convertir un signal acoustique en signal électrique.
 Thermistance :variation de la résistance électrique en fonction de la
température.
Exemples:
 Le transducteur pour ultrasons convertit une énergie électrique en
énergie acoustique dans la gamme des ultrasons
4. Conditionneur (transmetteur):
Le conditionneur est l'élément de sortie du capteur qui transforme les
variations du mesurande primaire ou secondaire en variations électriques
exploitables (tension, courant, ….).
Son rôle principal est l’amplification du signal délivré par le capteur pour
lui donner un niveau compatible avec l’utilisation.

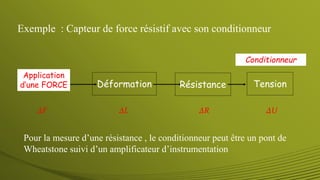

Déformation Résistance
Application
d’une FORCE
ΔF ΔL ΔR
Tension
Conditionneur
ΔU
Pour la mesure d’une résistance , le conditionneur peut être un pont de
Wheatstone suivi d’un amplificateur d’instrumentation
Exemple : Capteur de force résistif avec son conditionneur

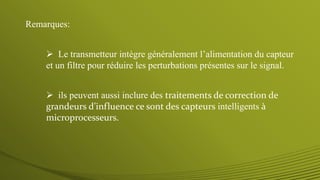

 Le transmetteur intègre généralement l’alimentation du capteur
et un filtre pour réduire les perturbations présentes sur le signal.
 ils peuvent aussi inclure des traitements de correction de
grandeurs d’influence ce sont des capteurs intelligents à
microprocesseurs.
Remarques:

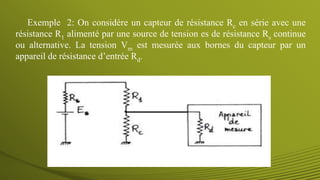

Exemple 2: On considère un capteur de résistance Rc en série avec une
résistance R1 alimenté par une source de tension es de résistance Rs continue
ou alternative. La tension Vm est mesurée aux bornes du capteur par un
appareil de résistance d’entrée Rd.

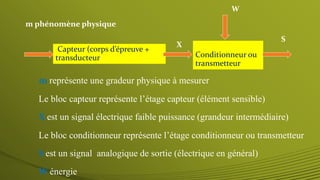

Le bloc capteur représente l’étage capteur (élément sensible)
Le bloc conditionneur représente l’étage conditionneur ou transmetteur
m représente une gradeur physique à mesurer
S est un signal analogique de sortie (électrique en général)
X est un signal électrique faible puissance (grandeur intermédiaire)
W énergie
Capteur (corps d’épreuve +
transducteur Conditionneur ou
transmetteur
W
S
m phénomène physique
X

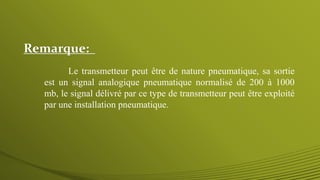

Remarque:
Le transmetteur peut être de nature pneumatique, sa sortie
est un signal analogique pneumatique normalisé de 200 à 1000
mb, le signal délivré par ce type de transmetteur peut être exploité
par une installation pneumatique.

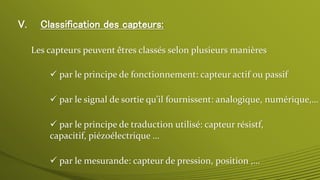

V. Classification des capteurs:
Les capteurs peuvent êtres classés selon plusieurs manières
 par le mesurande: capteur de pression, position ,…

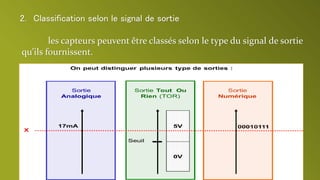

 par le signal de sortie qu’il fournissent: analogique, numérique,…
 par le principe de traduction utilisé: capteur résistf,
capacitif, piézoélectrique …
 par le principe de fonctionnement: capteur actif ou passif

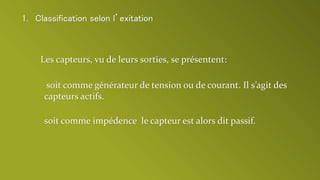

Les capteurs, vu de leurs sorties, se présentent:
soit comme impédence le capteur est alors dit passif.
soit comme générateur de tension ou de courant. Il s’agit des
capteurs actifs.
1. Classification selon l’exitation

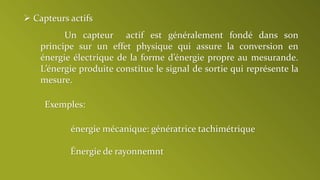

 Capteurs actifs
Un capteur actif est généralement fondé dans son
principe sur un effet physique qui assure la conversion en
énergie électrique de la forme d’énergie propre au mesurande.
L’énergie produite constitue le signal de sortie qui représente la
mesure.
Exemples:
énergie mécanique: génératrice tachimétrique
Énergie de rayonnemnt

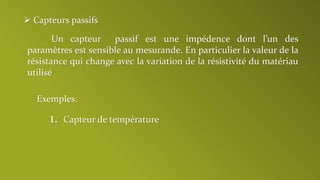

 Capteurs passifs
Un capteur passif est une impédence dont l’un des
paramètres est sensible au mesurande. En particulier la valeur de la
résistance qui change avec la variation de la résistivité du matériau
utilisé
Exemples:
1. Capteur de température
Un potentiomètre qui est un type de résistance variable à trois
bornes, dont deux sont alimentées par une tension continue et la
troisième est reliée à un curseur se déplaçant sur une piste
résistante.
La mesure de la tension nous renseigne sur la position du curseur.
2. capteur de position (linéaire et angulaire)
les capteurs peuvent être classés selon le type du signal de sortie
qu’ils fournissent.
2. Classification selon le signal de sortie

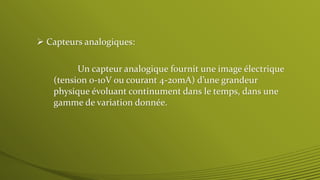

 Capteurs analogiques:
Un capteur analogique fournit une image électrique
(tension 0-10V ou courant 4-20mA) d’une grandeur
physique évoluant continument dans le temps, dans une
gamme de variation donnée.

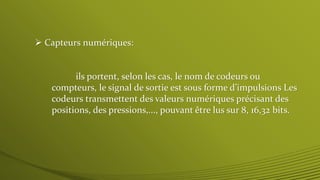

 Capteurs numériques:
ils portent, selon les cas, le nom de codeurs ou
compteurs, le signal de sortie est sous forme d’impulsions Les
codeurs transmettent des valeurs numériques précisant des
positions, des pressions,..., pouvant être lus sur 8, 16,32 bits.

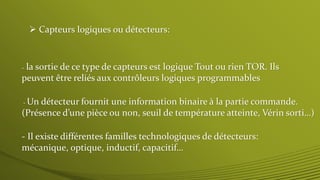

- la sortie de ce type de capteurs est logique Tout ou rien TOR. Ils
peuvent être reliés aux contrôleurs logiques programmables
 Capteurs logiques ou détecteurs:
- Il existe différentes familles technologiques de détecteurs:
mécanique, optique, inductif, capacitif…
- Un détecteur fournit une information binaire à la partie commande.
(Présence d’une pièce ou non, seuil de température atteinte, Vérin sorti…)
3. Classification selon l’effet physique utilisé
Les capteurs peuvent être classés selon l’effet physique utilisé on
touve à titre d’exemple:
Capteurs à effet résistif
Capteurs à effet capacitif
Capteurs à effet inductif
Capteurs à effet magnétique
Capteurs à effet piézo électrique
Capteurs à effet hall

capteurs I.pptxfgggghghghghhghhhhhhhhhhh

  • 1.
  • 2.
    Contenu I. Généralités (définitionset exemples des capteurs et leurs utlisation industrielle) II. Principes physiques utilisés dans les capteurs III.Mesure des grandeurs mécaniques (translation et rotation) IV.Mesure des températures V. Mesure des grandeurs pneumatiques ou hydrauliques VI.Chaîne d’acquisition de données. VII.Caractéristiques métrologiques des capteurs. VIII.Les capteurs et leurs conditionneurs.
  • 3.
    Chapitre I Généralités (définitionset exemples des capteurs et leurs utlisation industrielle)
  • 4.
    I. Notion demesure: la mesure est l’évaluation d’une grandeur par comparaison avec une grandeur de référence de même espèce.  Définitions: C’est aussi le quotient d’une quantité de grandeur par la quantité unité. Une grandeur est mesurable si on sait définir l’égalité, la somme et le rapport entre deux valeurs de cette grandeur. la métrologie est la branche de la science qui traite des mesures.
  • 5.
     Exemple: la températureexprimée en Kelvin est une grandeur mesurable, correspondant à un niveau d’énergie : l’entropie d’un système varie comme sa température en Kelvin ; à 600K, elle vaut deux fois plus qu’à 300K N.B: la température exprimée en Celsius est une grandeur repérable : on sait définir l’égalité, comparer (A est plus chaud que B), mais le rapport n’a pas de sens : à 40°C, il ne fait pas deux fois plus chaud qu’à 20°C.
  • 6.
     Grandeurs vectorielles nombre(valeur) + unité + direction ou (composante_X , composante_Y,...) + unité Exemples : vitesse, poids, force...  Types de mesure:  Grandeurs scalaires nombre (valeur) + unité Exemples : longueur, surface, volume, masse, durée, travail, énergie, puissance...
  • 7.
    II. Notion deCapteur: Un capteur est un instrument de prélèvement d’information , il réalise la conversion d’une grandeur physique à mesurer (mesurande) en une grandeur physique exploitable par un autre système C’est une interface entre la physique et l’électrique. IL donne un signal image du phénomène physique à étudier. Le mesurande est la grandeur physique que l’on souhaite connaître notée m (déplacement, température, pression, etc ….)
  • 8.
    l’ensemble des opérationsexpérimentales intervenantes dans la mesure constitue le mesurage. Capteur mesurande m grandeur Électrique (en général) S
  • 9.
    le signal électriquefournit par le capteur désigné par s est fonction du mesurande m: s=f(m)
  • 10.
    idéalement la fonctionliant ces deux signaux (s=f(m)) est la plus simple possible pour qu’elle soit facilement inversible (m=f-1(s)) en particulier, si le signal de mesure varie linéairement en fonction du signal de mesure m =s/a
  • 11.
    En général lecapteur est utilisé avec d’autres éléments , ce qui constitue une chaîne d’acquisition.
  • 12.
    Exemples: Les capteurs deproximité détectent à distance et sans contact avec l’objet dont ils contrôlent la position. Un contact électrique s'ouvre alors ou se ferme en fonction de la présence ou non présence d’un objet dans la zone sensible du capteur. Leurs utilisation permet de surveiller un niveau, un passage, un mouvement, une position, Capteurs de proximité.
  • 13.
    Le tél mobileest doté d’un petit capteur de proximité qui lui permet d’éteindre l’écran quand vous le portez à votre oreille (et par la même occasion, désactiver la dalle tactile pour éviter les actions malencontreuses). Exemple d’utilisation:
  • 14.
    La thermistance vaut1000 Ω à la température ambiante. Lorsqu'on la chauffe sa résistance diminue jusqu'à 800 Ω. La résistance de la thermistance dépend donc de la température θ. Si θ augmente alors la résistance diminue : on dit que c'est une thermistance à CTN (coefficient de température négatif). Il existe d'autres thermistances à CTP : leur résistance augmente avec la température. Capteur de température.
  • 15.
    Exemple d’utilisation: Le capteurde température LM35 est le plus facile de tous les capteurs de température à utiliser, car il s'agit d'un circuit intégré qui fournit en sortie une tension proportionnelle à la température en degrés Celsius (courbe ci-dessous).
  • 16.
  • 17.
    CA3162: A/D convertisseur CA3161:décodeur LM35 associé à une électronique permettant l’affichage de la température sur des afficheurs 7 segments
  • 18.
    Un interrupteur àlame souple est constitué d'un boîtier à l'intérieur duquel est placé un contact électrique métallique souple sensible aux champs magnétiques. Il permet de détecter tous les matériaux magnétiques dans le domaine de la domotique. Capteurs magnétiques.
  • 19.
    Exemple d’utilisation: 1. détectionde fermeture de portes et fenêtres. 2. détection de la position d'un vérin dans le domaine pneumatique.
  • 20.
    La périphérie dudisque du codeur est divisée en "x" fentes régulièrement réparties. Un faisceau lumineux se trouve derrière ces fentes dirigé vers une diode photosensible. Chaque fois que le faisceau est coupé, le capteur envoie un signal qui permet de connaître la variation de position de l'arbre. Capteur de vitesse. Figure 4 doc 1
  • 21.
    Pour connaître lesens de rotation du codeur, on utilise un deuxième faisceau lumineux qui sera décalé par rapport au premier. Le premier faisceau qui enverra son signal indiquera aussi le sens de rotation du codeur. Figure 1 doc 1
  • 22.
    Exemple d’utilisation: Le codeurincrémental est un capteur angulaire de position. Il est destiné à des applications de positionnement, de contrôle de déplacement ou de mesure de vitesse d'un mobile, par comptage et décomptage des impulsions qu'il délivre.
  • 23.
    Chaîne d’acquisition gérée par microprocesseur. III. Domainesd’application:  Acquisition de données:
  • 24.
     Régulation: La connaissancesuffisante du comportement du procédé est prémordiale dans toute régulation ou asservissement. la tâche d’un capteur peut être résumée comme suit : mesurer une grandeur physique avec la précision requise et présenter le résultat de la mesure sous forme d’un signal normalisé de préférence linéaire en fonction de la grandeur à mesurer.
  • 25.
     Supervision: La collectedes données pour les processus à superviser. Maîtriser les processus critiques, étendus ou complexes. Ces données sont issues directement des équipements appelés capteurs ou d’automates qui traitent les données en local.
  • 26.
     Automobile: alarmes airbag, ABS détecteur de pluit, injection …
  • 27.
    La chaudière ougénérateur de vapeur est un appareil destiné à la production d’une certaine quantité de vapeur ayant des caractéristiques bien déterminées température et pression. Automatisation et supervision d’une chaudière IV. Exemple d’application industrielle:
  • 29.
    Quelques capteurs utilisés:  Thermomètre pour contrôle de la température de fuel d’alimentation  Manomètre pour le contrôle de la pression du fuel  niveau d’eau pour le contrôle de niveau dans le ballon supérieur trois flotteurs arrêt en cas de manque d’eau  détecteur de flamme pour la détection de la flamme dans le foyer. Arrêt chaudière en cas de défaut flamme  régulation de rapport air/fuel  Pression vapeur à la sortie de la chaudière  Mesure des gaz de la fumée pour assurer une bonne combustion minimiser les pertes en réajustant le rapport air/fuel. Automatisation
  • 30.
  • 31.
    V. Définitions: 1. Corpsd’épreuve: Le corps d'épreuve a pour fonction de transformer la grandeur à mesurer (mesurande) en une grandeur physique secondaire (mesurande secondaire) plus facile à mesurer. Pour de nombreux capteurs, il peut y avoir plusieurs corps d'épreuve avant la mesure électrique.
  • 33.
    On utilise commecorps d'épreuve un élément élastique, respectant la loi linéaire (raideur constante) . F =-kx ⇒ x =-F/k Le mesurande force est transformé en mesurande déplacement. Le capteur de force utilise ainsi les technologies du capteur de déplacement.  Exemple: Mesure d'une force mécanique (méthode 1)
  • 34.
     Mesure d'uneforce mécanique (méthode 2) : Le mesurande force est transformé en mesurande élongation. Le capteur de force utilise ainsi les technologies des capteurs d'élongation (jauges de contraintes).
  • 35.
    La jauge decontrainte se compose d’un fil très fin, monté en spirale. La déformation subie par la jauge provoque un changement linéaire de sa résistance électrique
  • 36.
    Le débit créeune différence de pression. Le mesurande débit est transformé en mesurande pression différentielle .  Mesure d'un débit :
  • 37.
    La différence depression déforme la membrane. Le mesurande pression différentielle est transformé en mesurande déformation/élongation.
  • 38.
    La déformation dela membrane modifie la résistance de la jauge. Le mesurande déformation/élongation est transformé en mesurande résistance. Remarque: un capteur utilisant un corps d’épreuve est appelé un capteur composite
  • 39.
    2. Transducteur: Définition: Untransducteur est un dispositif convertissant un signal physique en un autre qui est fonction du premier; par exemple un signal lumineux en signal nerveux (vision animale) ou signal électrique (photorécepteur).
  • 40.
    Remarque: Le capteurcontien au minimum unTransducteur:  Un microphone est un transducteur électroacoustique, c'est-à-dire un appareil capable de convertir un signal acoustique en signal électrique.  Thermistance :variation de la résistance électrique en fonction de la température. Exemples:  Le transducteur pour ultrasons convertit une énergie électrique en énergie acoustique dans la gamme des ultrasons
  • 41.
    4. Conditionneur (transmetteur): Leconditionneur est l'élément de sortie du capteur qui transforme les variations du mesurande primaire ou secondaire en variations électriques exploitables (tension, courant, ….). Son rôle principal est l’amplification du signal délivré par le capteur pour lui donner un niveau compatible avec l’utilisation.
  • 42.
    Déformation Résistance Application d’une FORCE ΔFΔL ΔR Tension Conditionneur ΔU Pour la mesure d’une résistance , le conditionneur peut être un pont de Wheatstone suivi d’un amplificateur d’instrumentation Exemple : Capteur de force résistif avec son conditionneur
  • 43.
     Le transmetteurintègre généralement l’alimentation du capteur et un filtre pour réduire les perturbations présentes sur le signal.  ils peuvent aussi inclure des traitements de correction de grandeurs d’influence ce sont des capteurs intelligents à microprocesseurs. Remarques:
  • 44.
    Exemple 2: Onconsidère un capteur de résistance Rc en série avec une résistance R1 alimenté par une source de tension es de résistance Rs continue ou alternative. La tension Vm est mesurée aux bornes du capteur par un appareil de résistance d’entrée Rd.
  • 45.
    Le bloc capteurreprésente l’étage capteur (élément sensible) Le bloc conditionneur représente l’étage conditionneur ou transmetteur m représente une gradeur physique à mesurer S est un signal analogique de sortie (électrique en général) X est un signal électrique faible puissance (grandeur intermédiaire) W énergie Capteur (corps d’épreuve + transducteur Conditionneur ou transmetteur W S m phénomène physique X
  • 46.
    Remarque: Le transmetteur peutêtre de nature pneumatique, sa sortie est un signal analogique pneumatique normalisé de 200 à 1000 mb, le signal délivré par ce type de transmetteur peut être exploité par une installation pneumatique.
  • 47.
    V. Classification descapteurs: Les capteurs peuvent êtres classés selon plusieurs manières  par le mesurande: capteur de pression, position ,…  par le signal de sortie qu’il fournissent: analogique, numérique,…  par le principe de traduction utilisé: capteur résistf, capacitif, piézoélectrique …  par le principe de fonctionnement: capteur actif ou passif
  • 48.
    Les capteurs, vude leurs sorties, se présentent: soit comme impédence le capteur est alors dit passif. soit comme générateur de tension ou de courant. Il s’agit des capteurs actifs. 1. Classification selon l’exitation
  • 49.
     Capteurs actifs Uncapteur actif est généralement fondé dans son principe sur un effet physique qui assure la conversion en énergie électrique de la forme d’énergie propre au mesurande. L’énergie produite constitue le signal de sortie qui représente la mesure. Exemples: énergie mécanique: génératrice tachimétrique Énergie de rayonnemnt
  • 50.
     Capteurs passifs Uncapteur passif est une impédence dont l’un des paramètres est sensible au mesurande. En particulier la valeur de la résistance qui change avec la variation de la résistivité du matériau utilisé Exemples: 1. Capteur de température
  • 51.
    Un potentiomètre quiest un type de résistance variable à trois bornes, dont deux sont alimentées par une tension continue et la troisième est reliée à un curseur se déplaçant sur une piste résistante. La mesure de la tension nous renseigne sur la position du curseur. 2. capteur de position (linéaire et angulaire)
  • 52.
    les capteurs peuventêtre classés selon le type du signal de sortie qu’ils fournissent. 2. Classification selon le signal de sortie
  • 53.
     Capteurs analogiques: Uncapteur analogique fournit une image électrique (tension 0-10V ou courant 4-20mA) d’une grandeur physique évoluant continument dans le temps, dans une gamme de variation donnée.
  • 54.
     Capteurs numériques: ilsportent, selon les cas, le nom de codeurs ou compteurs, le signal de sortie est sous forme d’impulsions Les codeurs transmettent des valeurs numériques précisant des positions, des pressions,..., pouvant être lus sur 8, 16,32 bits.
  • 55.
    - la sortiede ce type de capteurs est logique Tout ou rien TOR. Ils peuvent être reliés aux contrôleurs logiques programmables  Capteurs logiques ou détecteurs: - Il existe différentes familles technologiques de détecteurs: mécanique, optique, inductif, capacitif… - Un détecteur fournit une information binaire à la partie commande. (Présence d’une pièce ou non, seuil de température atteinte, Vérin sorti…)
  • 56.
    3. Classification selonl’effet physique utilisé Les capteurs peuvent être classés selon l’effet physique utilisé on touve à titre d’exemple: Capteurs à effet résistif Capteurs à effet capacitif Capteurs à effet inductif Capteurs à effet magnétique Capteurs à effet piézo électrique Capteurs à effet hall
