Pr. A. BRAHMI
Deprt de Phyisique
Master: Electronique et Systèmes Embarqués (ESE) :
2éme année (S3)
Année Universitaire : 2022-2023
2

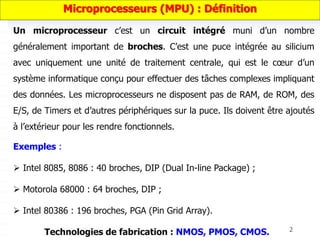

Un microprocesseur c’est un circuit intégré muni d’un nombre
généralement important de broches. C’est une puce intégrée au silicium
avec uniquement une unité de traitement centrale, qui est le cœur d’un
système informatique conçu pour effectuer des tâches complexes impliquant
des données. Les microprocesseurs ne disposent pas de RAM, de ROM, des
E/S, de Timers et d’autres périphériques sur la puce. Ils doivent être ajoutés
à l’extérieur pour les rendre fonctionnels.
Exemples :
 Intel 8085, 8086 : 40 broches, DIP (Dual In-line Package) ;
 Motorola 68000 : 64 broches, DIP ;
 Intel 80386 : 196 broches, PGA (Pin Grid Array).
Technologies de fabrication : NMOS, PMOS, CMOS.
Microprocesseurs (MPU) : Définition
3

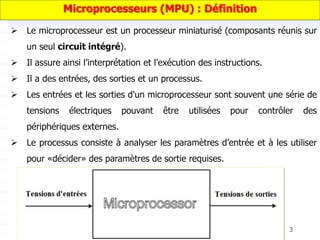

 Le microprocesseur est un processeur miniaturisé (composants réunis sur
un seul circuit intégré).
 Il assure ainsi l’interprétation et l’exécution des instructions.
 Il a des entrées, des sorties et un processus.
 Les entrées et les sorties d'un microprocesseur sont souvent une série de
tensions électriques pouvant être utilisées pour contrôler des
périphériques externes.
 Le processus consiste à analyser les paramètres d’entrée et à les utiliser
pour «décider» des paramètres de sortie requises.
Microprocesseurs (MPU) : Définition
4

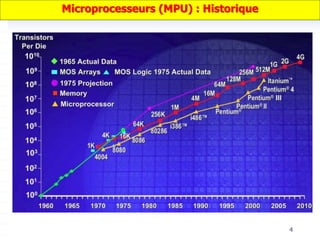

Microprocesseurs (MPU) : Historique
5

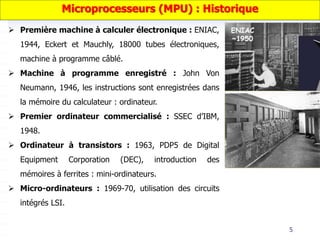

 Première machine à calculer électronique : ENIAC,
1944, Eckert et Mauchly, 18000 tubes électroniques,
machine à programme câblé.
 Machine à programme enregistré : John Von
Neumann, 1946, les instructions sont enregistrées dans
la mémoire du calculateur : ordinateur.
 Premier ordinateur commercialisé : SSEC d’IBM,
1948.
 Ordinateur à transistors : 1963, PDP5 de Digital
Equipment Corporation (DEC), introduction des
mémoires à ferrites : mini-ordinateurs.
 Micro-ordinateurs : 1969-70, utilisation des circuits
intégrés LSI.
Microprocesseurs (MPU) : Historique

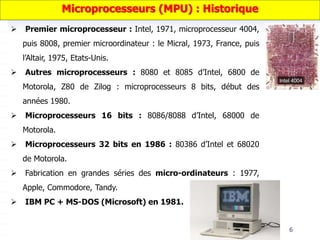

6
 Premier microprocesseur : Intel, 1971, microprocesseur 4004,
puis 8008, premier microordinateur : le Micral, 1973, France, puis
l’Altair, 1975, Etats-Unis.
 Autres microprocesseurs : 8080 et 8085 d’Intel, 6800 de
Motorola, Z80 de Zilog : microprocesseurs 8 bits, début des
années 1980.
 Microprocesseurs 16 bits : 8086/8088 d’Intel, 68000 de
Motorola.
 Microprocesseurs 32 bits en 1986 : 80386 d’Intel et 68020
de Motorola.
 Fabrication en grandes séries des micro-ordinateurs : 1977,
Apple, Commodore, Tandy.
 IBM PC + MS-DOS (Microsoft) en 1981.
Microprocesseurs (MPU) : Historique
 1947 : Invention hasardeuse du transistor bipolaire par Bardeen, Bratten,
et Schokley.
Réduction de la taille, du poids et de la consommation des circuits.
Intégration
L'histoire des microprocesseurs est intimement liée à celle de la technologie
des semi-conducteurs dont voici les principales étapes :
7
Microprocesseurs (MPU) : Historique

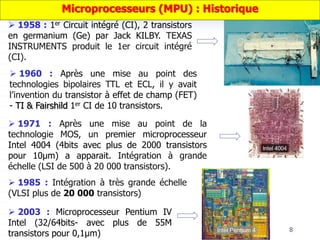

 1958 : 1er Circuit intégré (CI), 2 transistors
en germanium (Ge) par Jack KILBY. TEXAS
INSTRUMENTS produit le 1er circuit intégré
(CI).
 1960 : Après une mise au point des
technologies bipolaires TTL et ECL, il y avait
l’invention du transistor à effet de champ (FET)
- TI & Fairshild 1er CI de 10 transistors.
 1971 : Après une mise au point de la
technologie MOS, un premier microprocesseur
Intel 4004 (4bits avec plus de 2000 transistors
pour 10µm) a apparait. Intégration à grande
échelle (LSI de 500 à 20 000 transistors).
 2003 : Microprocesseur Pentium IV
Intel (32/64bits- avec plus de 55M
transistors pour 0,1µm) 8
 1985 : Intégration à très grande échelle
(VLSI plus de 20 000 transistors)
Microprocesseurs (MPU) : Historique

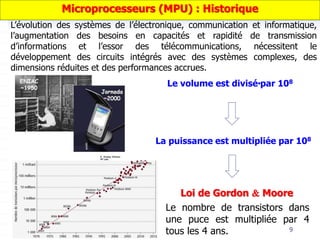

Le volume est divisé•
par 108
Le nombre de transistors dans
une puce est multipliée par 4
tous les 4 ans.
Loi de Gordon  Moore
9
L’évolution des systèmes de l’électronique, communication et informatique,
l’augmentation des besoins en capacités et rapidité de transmission
d’informations et l’essor des télécommunications, nécessitent le
développement des circuits intégrés avec des systèmes complexes, des
dimensions réduites et des performances accrues.
La puissance est multipliée par 108
Microprocesseurs (MPU) : Historique

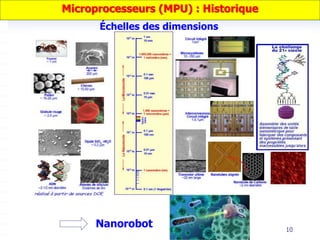

Échelles des dimensions
10
Nanorobot
Microprocesseurs (MPU) : Historique
11

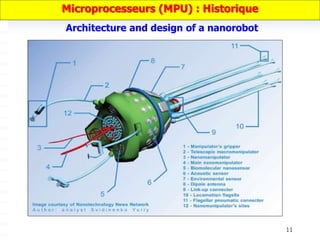

Architecture and design of a nanorobot
Microprocesseurs (MPU) : Historique

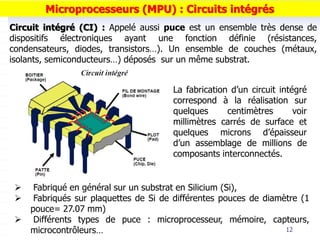

Microprocesseurs (MPU) : Circuits intégrés
Circuit intégré (CI) : Appelé aussi puce est un ensemble très dense de
dispositifs électroniques ayant une fonction définie (résistances,
condensateurs, diodes, transistors…). Un ensemble de couches (métaux,
isolants, semiconducteurs…) déposés sur un même substrat.
La fabrication d’un circuit intégré
correspond à la réalisation sur
quelques centimètres voir
millimètres carrés de surface et
quelques microns d’épaisseur
d’un assemblage de millions de
composants interconnectés.
 Fabriqué en général sur un substrat en Silicium (Si),
 Fabriqués sur plaquettes de Si de différentes pouces de diamètre (1
pouce= 27.07 mm)
 Différents types de puce : microprocesseur, mémoire, capteurs,
microcontrôleurs… 12

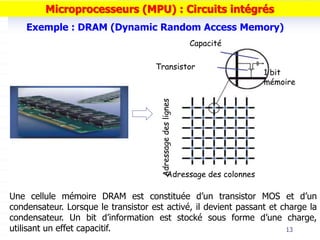

Exemple : DRAM (Dynamic Random Access Memory)
Adressage
des
lignes
Adressage des colonnes
Capacité
Transistor
1 bit
mémoire
Une cellule mémoire DRAM est constituée d’un transistor MOS et d’un
condensateur. Lorsque le transistor est activé, il devient passant et charge la
condensateur. Un bit d’information est stocké sous forme d’une charge,
utilisant un effet capacitif. 13
Microprocesseurs (MPU) : Circuits intégrés

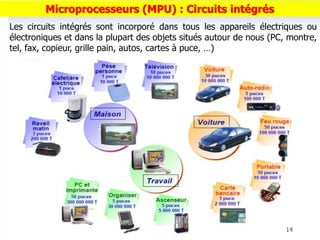

Les circuits intégrés sont incorporé dans tous les appareils électriques ou
électroniques et dans la plupart des objets situés autour de nous (PC, montre,
tel, fax, copieur, grille pain, autos, cartes à puce, …)
14
Microprocesseurs (MPU) : Circuits intégrés
La microélectronique est une discipline qui se place déjà au centre d'un
certain nombre d'activités très diverses de la microélectronique en général.
Ainsi son développement est au cœur des développements économiques.
15

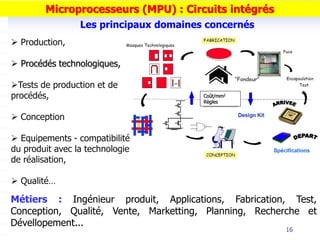

Microprocesseurs (MPU) : Circuits intégrés
Coût/mm2
Règles
 Production,
 Procédés technologiques,
Tests de production et de
procédés,
 Conception
 Equipements - compatibilité
du produit avec la technologie
de réalisation,
 Qualité…
Les principaux domaines concernés
Métiers : Ingénieur produit, Applications, Fabrication, Test,
Conception, Qualité, Vente, Marketting, Planning, Recherche et
Dévellopement...
16
Microprocesseurs (MPU) : Circuits intégrés

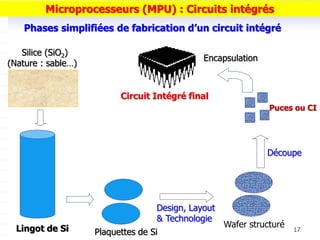

Lingot de Si Plaquettes de Si
Design, Layout
& Technologie
Wafer structuré
Découpe
Puces ou CI
Encapsulation
Circuit Intégré final
Silice (SiO2)
(Nature : sable…)
Phases simplifiées de fabrication d’un circuit intégré
17
Microprocesseurs (MPU) : Circuits intégrés

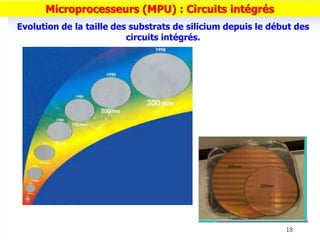

Evolution de la taille des substrats de silicium depuis le début des
circuits intégrés.
18
Microprocesseurs (MPU) : Circuits intégrés

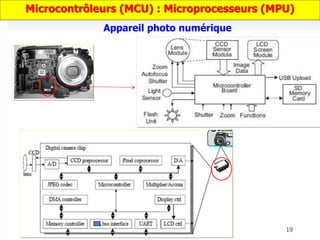

19

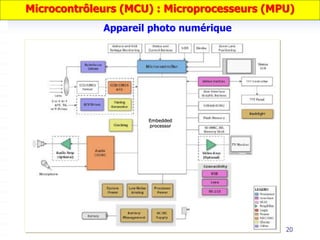

Appareil photo numérique
Microcontrôleurs (MCU) : Microprocesseurs (MPU)
Embedded
processor
20
Appareil photo numérique
Microcontrôleurs (MCU) : Microprocesseurs (MPU)
21

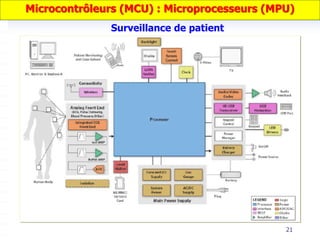

Surveillance de patient
Microcontrôleurs (MCU) : Microprocesseurs (MPU)
22

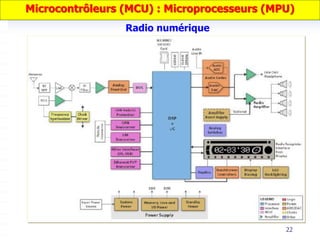

Radio numérique
Microcontrôleurs (MCU) : Microprocesseurs (MPU)
23

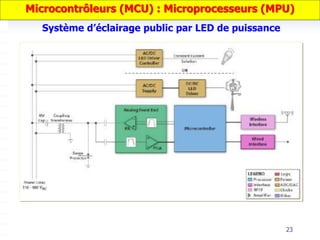

Système d’éclairage public par LED de puissance
Microcontrôleurs (MCU) : Microprocesseurs (MPU)
24

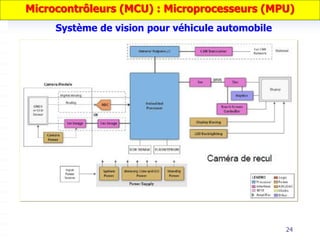

Système de vision pour véhicule automobile
Microcontrôleurs (MCU) : Microprocesseurs (MPU)
25

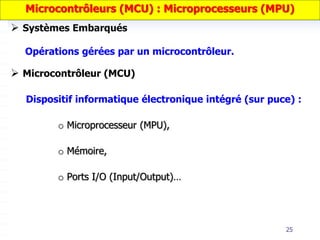

 Systèmes Embarqués
Opérations gérées par un microcontrôleur.
 Microcontrôleur (MCU)
Dispositif informatique électronique intégré (sur puce) :
o Microprocesseur (MPU),
o Mémoire,
o Ports I/O (Input/Output)…
Microcontrôleurs (MCU) : Microprocesseurs (MPU)
26

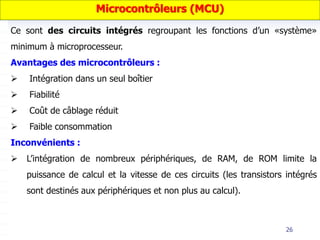

Ce sont des circuits intégrés regroupant les fonctions d’un «système»
minimum à microprocesseur.
Avantages des microcontrôleurs :
 Intégration dans un seul boîtier
 Fiabilité
 Coût de câblage réduit
 Faible consommation
Inconvénients :
 L’intégration de nombreux périphériques, de RAM, de ROM limite la
puissance de calcul et la vitesse de ces circuits (les transistors intégrés
sont destinés aux périphériques et non plus au calcul).
Microcontrôleurs (MCU)
27

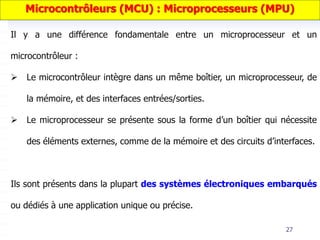

Il y a une différence fondamentale entre un microprocesseur et un
microcontrôleur :
 Le microcontrôleur intègre dans un même boîtier, un microprocesseur, de
la mémoire, et des interfaces entrées/sorties.
 Le microprocesseur se présente sous la forme d’un boîtier qui nécessite
des éléments externes, comme de la mémoire et des circuits d’interfaces.
Ils sont présents dans la plupart des systèmes électroniques embarqués
ou dédiés à une application unique ou précise.
Microcontrôleurs (MCU) : Microprocesseurs (MPU)

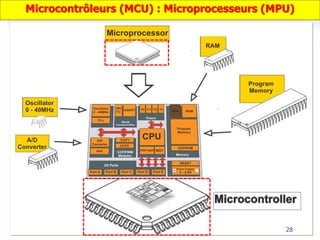

28
Microcontrôleurs (MCU) : Microprocesseurs (MPU)

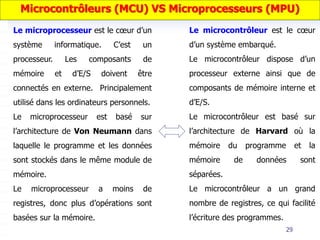

29
Le microprocesseur est le cœur d’un
système informatique. C’est un
processeur. Les composants de
mémoire et d’E/S doivent être
connectés en externe. Principalement
utilisé dans les ordinateurs personnels.
Le microprocesseur est basé sur
l’architecture de Von Neumann dans
laquelle le programme et les données
sont stockés dans le même module de
mémoire.
Le microprocesseur a moins de
registres, donc plus d’opérations sont
basées sur la mémoire.
Le microcontrôleur est le cœur
d’un système embarqué.
Le microcontrôleur dispose d’un
processeur externe ainsi que de
composants de mémoire interne et
d’E/S.
Le microcontrôleur est basé sur
l’architecture de Harvard où la
mémoire du programme et la
mémoire de données sont
séparées.
Le microcontrôleur a un grand
nombre de registres, ce qui facilité
l’écriture des programmes.
Microcontrôleurs (MCU) VS Microprocesseurs (MPU)
30

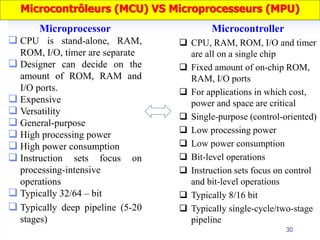

Microprocessor
 CPU is stand-alone, RAM,
ROM, I/O, timer are separate
 Designer can decide on the
amount of ROM, RAM and
I/O ports.
 Expensive
 Versatility
 General-purpose
 High processing power
 High power consumption
 Instruction sets focus on
processing-intensive
operations
 Typically 32/64 – bit
 Typically deep pipeline (5-20
stages)
Microcontroller
 CPU, RAM, ROM, I/O and timer
are all on a single chip
 Fixed amount of on-chip ROM,
RAM, I/O ports
 For applications in which cost,
power and space are critical
 Single-purpose (control-oriented)
 Low processing power
 Low power consumption
 Bit-level operations
 Instruction sets focus on control
and bit-level operations
 Typically 8/16 bit
 Typically single-cycle/two-stage
pipeline
Microcontrôleurs (MCU) VS Microprocesseurs (MPU)
31

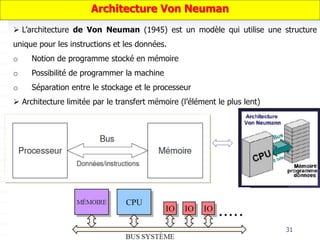

Architecture Von Neuman
 L’architecture de Von Neuman (1945) est un modèle qui utilise une structure
unique pour les instructions et les données.
o Notion de programme stocké en mémoire
o Possibilité de programmer la machine
o Séparation entre le stockage et le processeur
 Architecture limitée par le transfert mémoire (l’élément le plus lent)
32

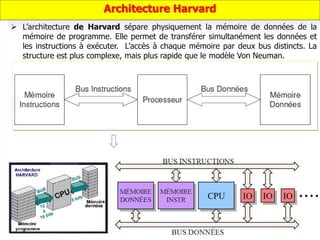

Architecture Harvard
 L’architecture de Harvard sépare physiquement la mémoire de données de la
mémoire de programme. Elle permet de transférer simultanément les données et
les instructions à exécuter. L’accès à chaque mémoire par deux bus distincts. La
structure est plus complexe, mais plus rapide que le modèle Von Neuman.
33

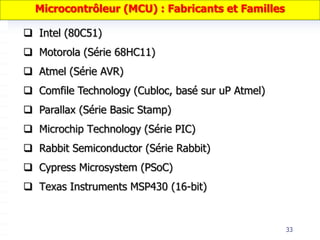

 Intel (80C51)
 Motorola (Série 68HC11)
 Atmel (Série AVR)
 Comfile Technology (Cubloc, basé sur uP Atmel)
 Parallax (Série Basic Stamp)
 Microchip Technology (Série PIC)
 Rabbit Semiconductor (Série Rabbit)
 Cypress Microsystem (PSoC)
 Texas Instruments MSP430 (16-bit)
Microcontrôleur (MCU) : Fabricants et Familles
34

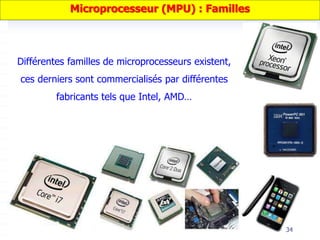

Microprocesseur (MPU) : Familles
Différentes familles de microprocesseurs existent,
ces derniers sont commercialisés par différentes
fabricants tels que Intel, AMD…
35

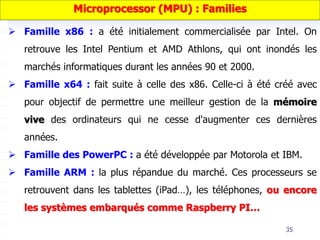

 Famille x86 : a été initialement commercialisée par Intel. On
retrouve les Intel Pentium et AMD Athlons, qui ont inondés les
marchés informatiques durant les années 90 et 2000.
 Famille x64 : fait suite à celle des x86. Celle-ci à été créé avec
pour objectif de permettre une meilleur gestion de la mémoire
vive des ordinateurs qui ne cesse d'augmenter ces dernières
années.
 Famille des PowerPC : a été développée par Motorola et IBM.
 Famille ARM : la plus répandue du marché. Ces processeurs se
retrouvent dans les tablettes (iPad…), les téléphones, ou encore
les systèmes embarqués comme Raspberry PI…
Microprocessor (MPU) : Families
36

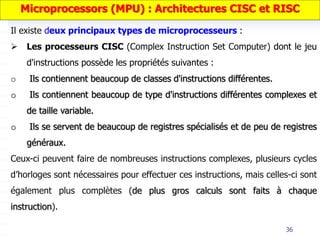

Il existe deux principaux types de microprocesseurs :
 Les processeurs CISC (Complex Instruction Set Computer) dont le jeu
d'instructions possède les propriétés suivantes :
o Ils contiennent beaucoup de classes d'instructions différentes.
o Ils contiennent beaucoup de type d'instructions différentes complexes et
de taille variable.
o Ils se servent de beaucoup de registres spécialisés et de peu de registres
généraux.
Ceux-ci peuvent faire de nombreuses instructions complexes, plusieurs cycles
d’horloges sont nécessaires pour effectuer ces instructions, mais celles-ci sont
également plus complètes (de plus gros calculs sont faits à chaque
instruction).
Microprocessors (MPU) : Architectures CISC et RISC
37

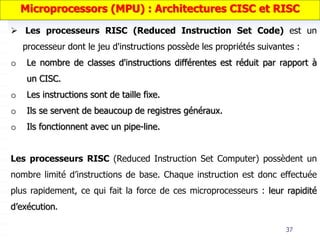

 Les processeurs RISC (Reduced Instruction Set Code) est un
processeur dont le jeu d'instructions possède les propriétés suivantes :
o Le nombre de classes d'instructions différentes est réduit par rapport à
un CISC.
o Les instructions sont de taille fixe.
o Ils se servent de beaucoup de registres généraux.
o Ils fonctionnent avec un pipe-line.
Les processeurs RISC (Reduced Instruction Set Computer) possèdent un
nombre limité d’instructions de base. Chaque instruction est donc effectuée
plus rapidement, ce qui fait la force de ces microprocesseurs : leur rapidité
d’exécution.
Microprocessors (MPU) : Architectures CISC et RISC
38

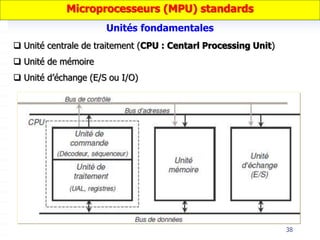

 Unité centrale de traitement (CPU : Centarl Processing Unit)
 Unité de mémoire
 Unité d’échange (E/S ou I/O)
Unités fondamentales
Microprocesseurs (MPU) standards
39
Microprocesseurs (MPU) : Modèle de base
 L’Unité Arithmétique et
Logique (UAL)
 L’Unité de Contrôle (UC),
 Les registres.
Le microprocesseur est composé d’une unité centrale de traitement
(CPU : Centarl Processing Unit), qui elle même composée
principalement de :
CPU
40

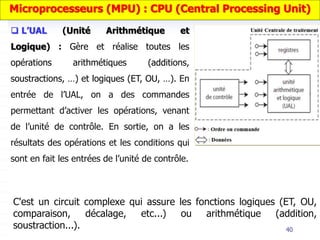

 L’UAL (Unité Arithmétique et
Logique) : Gère et réalise toutes les
opérations arithmétiques (additions,
soustractions, …) et logiques (ET, OU, …). En
entrée de l’UAL, on a des commandes
permettant d’activer les opérations, venant
de l’unité de contrôle. En sortie, on a les
résultats des opérations et les conditions qui
sont en fait les entrées de l’unité de contrôle.
Microprocesseurs (MPU) : CPU (Central Processing Unit)
C'est un circuit complexe qui assure les fonctions logiques (ET, OU,
comparaison, décalage, etc...) ou arithmétique (addition,
soustraction...).
41

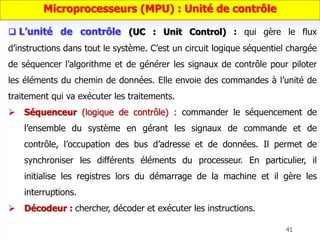

Microprocesseurs (MPU) : Unité de contrôle
 L’unité de contrôle (UC : Unit Control) : qui gère le flux
d’instructions dans tout le système. C’est un circuit logique séquentiel chargée
de séquencer l’algorithme et de générer les signaux de contrôle pour piloter
les éléments du chemin de données. Elle envoie des commandes à l’unité de
traitement qui va exécuter les traitements.
 Séquenceur (logique de contrôle) : commander le séquencement de
l’ensemble du système en gérant les signaux de commande et de
contrôle, l’occupation des bus d’adresse et de données. Il permet de
synchroniser les différents éléments du processeur. En particulier, il
initialise les registres lors du démarrage de la machine et il gère les
interruptions.
 Décodeur : chercher, décoder et exécuter les instructions.
42

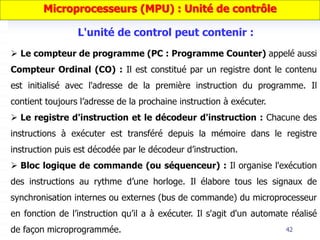

 Le compteur de programme (PC : Programme Counter) appelé aussi
Compteur Ordinal (CO) : Il est constitué par un registre dont le contenu
est initialisé avec l'adresse de la première instruction du programme. Il
contient toujours l’adresse de la prochaine instruction à exécuter.
 Le registre d'instruction et le décodeur d'instruction : Chacune des
instructions à exécuter est transféré depuis la mémoire dans le registre
instruction puis est décodée par le décodeur d’instruction.
 Bloc logique de commande (ou séquenceur) : Il organise l'exécution
des instructions au rythme d’une horloge. Il élabore tous les signaux de
synchronisation internes ou externes (bus de commande) du microprocesseur
en fonction de l’instruction qu’il a à exécuter. Il s'agit d'un automate réalisé
de façon microprogrammée.
Microprocesseurs (MPU) : Unité de contrôle
L'unité de control peut contenir :
43

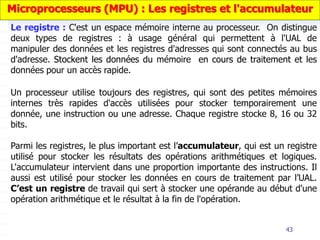

Un processeur utilise toujours des registres, qui sont des petites mémoires
internes très rapides d'accès utilisées pour stocker temporairement une
donnée, une instruction ou une adresse. Chaque registre stocke 8, 16 ou 32
bits.
Parmi les registres, le plus important est l’accumulateur, qui est un registre
utilisé pour stocker les résultats des opérations arithmétiques et logiques.
L'accumulateur intervient dans une proportion importante des instructions. Il
aussi est utilisé pour stocker les données en cours de traitement par l’UAL.
C’est un registre de travail qui sert à stocker une opérande au début d'une
opération arithmétique et le résultat à la fin de l'opération.
Microprocesseurs (MPU) : Les registres et l'accumulateur
Le registre : C'est un espace mémoire interne au processeur. On distingue
deux types de registres : à usage général qui permettent à l'UAL de
manipuler des données et les registres d'adresses qui sont connectés au bus
d'adresse. Stockent les données du mémoire en cours de traitement et les
données pour un accès rapide.
44

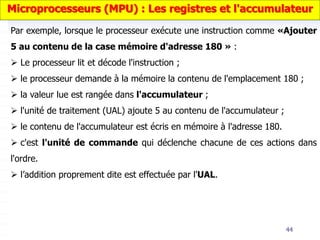

Par exemple, lorsque le processeur exécute une instruction comme «Ajouter
5 au contenu de la case mémoire d'adresse 180 » :
 Le processeur lit et décode l'instruction ;
 le processeur demande à la mémoire la contenu de l'emplacement 180 ;
 la valeur lue est rangée dans l'accumulateur ;
 l'unité de traitement (UAL) ajoute 5 au contenu de l'accumulateur ;
 le contenu de l'accumulateur est écris en mémoire à l'adresse 180.
 c'est l'unité de commande qui déclenche chacune de ces actions dans
l'ordre.
 l’addition proprement dite est effectuée par l'UAL.
Microprocesseurs (MPU) : Les registres et l'accumulateur
45

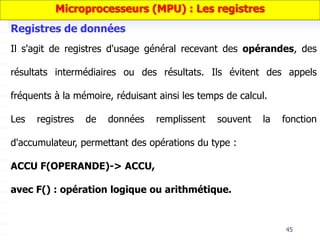

Registres de données
Il s'agit de registres d'usage général recevant des opérandes, des
résultats intermédiaires ou des résultats. Ils évitent des appels
fréquents à la mémoire, réduisant ainsi les temps de calcul.
Les registres de données remplissent souvent la fonction
d'accumulateur, permettant des opérations du type :
ACCU F(OPERANDE)-> ACCU,
avec F() : opération logique ou arithmétique.
Microprocesseurs (MPU) : Les registres
46

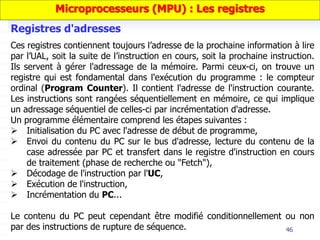

Ces registres contiennent toujours l’adresse de la prochaine information à lire
par l’UAL, soit la suite de l’instruction en cours, soit la prochaine instruction.
Ils servent à gérer l'adressage de la mémoire. Parmi ceux-ci, on trouve un
registre qui est fondamental dans l'exécution du programme : le compteur
ordinal (Program Counter). Il contient l'adresse de l'instruction courante.
Les instructions sont rangées séquentiellement en mémoire, ce qui implique
un adressage séquentiel de celles-ci par incrémentation d'adresse.
Un programme élémentaire comprend les étapes suivantes :
 Initialisation du PC avec l'adresse de début de programme,
 Envoi du contenu du PC sur le bus d'adresse, lecture du contenu de la
case adressée par PC et transfert dans le registre d'instruction en cours
de traitement (phase de recherche ou "Fetch"),
 Décodage de l'instruction par l'UC,
 Exécution de l'instruction,
 Incrémentation du PC...
Le contenu du PC peut cependant être modifié conditionnellement ou non
par des instructions de rupture de séquence.
Registres d'adresses
Microprocesseurs (MPU) : Les registres
47

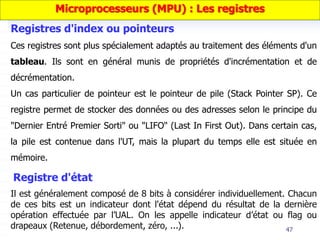

Ces registres sont plus spécialement adaptés au traitement des éléments d'un
tableau. Ils sont en général munis de propriétés d'incrémentation et de
décrémentation.
Un cas particulier de pointeur est le pointeur de pile (Stack Pointer SP). Ce
registre permet de stocker des données ou des adresses selon le principe du
"Dernier Entré Premier Sorti" ou "LIFO" (Last In First Out). Dans certain cas,
la pile est contenue dans l'UT, mais la plupart du temps elle est située en
mémoire.
Registres d'index ou pointeurs
Il est généralement composé de 8 bits à considérer individuellement. Chacun
de ces bits est un indicateur dont l'état dépend du résultat de la dernière
opération effectuée par l’UAL. On les appelle indicateur d’état ou flag ou
drapeaux (Retenue, débordement, zéro, ...).
Registre d'état
Microprocesseurs (MPU) : Les registres
48

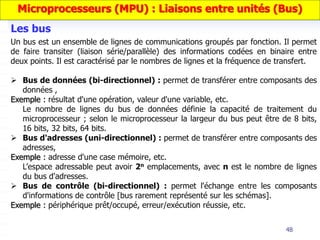

Un bus est un ensemble de lignes de communications groupés par fonction. Il permet
de faire transiter (liaison série/parallèle) des informations codées en binaire entre
deux points. Il est caractérisé par le nombres de lignes et la fréquence de transfert.
 Bus de données (bi-directionnel) : permet de transférer entre composants des
données ,
Exemple : résultat d'une opération, valeur d'une variable, etc.
Le nombre de lignes du bus de données définie la capacité de traitement du
microprocesseur ; selon le microprocesseur la largeur du bus peut être de 8 bits,
16 bits, 32 bits, 64 bits.
 Bus d'adresses (uni-directionnel) : permet de transférer entre composants des
adresses,
Exemple : adresse d'une case mémoire, etc.
L’espace adressable peut avoir 2n emplacements, avec n est le nombre de lignes
du bus d'adresses.
 Bus de contrôle (bi-directionnel) : permet l'échange entre les composants
d'informations de contrôle [bus rarement représenté sur les schémas].
Exemple : périphérique prêt/occupé, erreur/exécution réussie, etc.
Les bus
Microprocesseurs (MPU) : Liaisons entre unités (Bus)
49

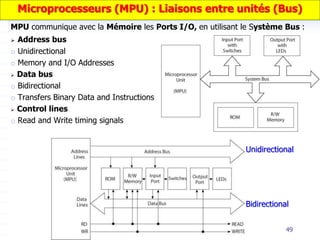

MPU communique avec la Mémoire les Ports I/O, en utilisant le Système Bus :
 Address bus
o Unidirectional
o Memory and I/O Addresses
 Data bus
o Bidirectional
o Transfers Binary Data and Instructions
 Control lines
o Read and Write timing signals
Bidirectional
Unidirectional
Microprocesseurs (MPU) : Liaisons entre unités (Bus)
50

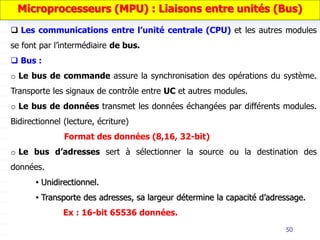

 Les communications entre l’unité centrale (CPU) et les autres modules
se font par l’intermédiaire de bus.
 Bus :
o Le bus de commande assure la synchronisation des opérations du système.
Transporte les signaux de contrôle entre UC et autres modules.
o Le bus de données transmet les données échangées par différents modules.
Bidirectionnel (lecture, écriture)
Format des données (8,16, 32-bit)
o Le bus d’adresses sert à sélectionner la source ou la destination des
données.
• Unidirectionnel.
• Transporte des adresses, sa largeur détermine la capacité d’adressage.
Ex : 16-bit 65536 données.
Microprocesseurs (MPU) : Liaisons entre unités (Bus)
51

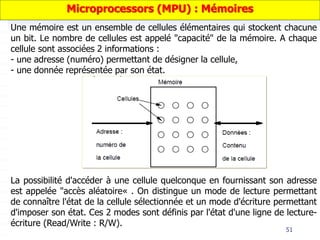

Une mémoire est un ensemble de cellules élémentaires qui stockent chacune
un bit. Le nombre de cellules est appelé "capacité" de la mémoire. A chaque
cellule sont associées 2 informations :
- une adresse (numéro) permettant de désigner la cellule,
- une donnée représentée par son état.
Microprocessors (MPU) : Mémoires
La possibilité d'accéder à une cellule quelconque en fournissant son adresse
est appelée "accès aléatoire« . On distingue un mode de lecture permettant
de connaître l'état de la cellule sélectionnée et un mode d'écriture permettant
d'imposer son état. Ces 2 modes sont définis par l'état d'une ligne de lecture-
écriture (Read/Write : R/W).
52

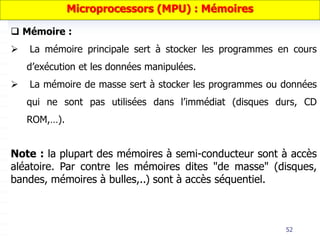

 Mémoire :
 La mémoire principale sert à stocker les programmes en cours
d’exécution et les données manipulées.
 La mémoire de masse sert à stocker les programmes ou données
qui ne sont pas utilisées dans l’immédiat (disques durs, CD
ROM,…).
Microprocessors (MPU) : Mémoires
Note : la plupart des mémoires à semi-conducteur sont à accès
aléatoire. Par contre les mémoires dites "de masse" (disques,
bandes, mémoires à bulles,..) sont à accès séquentiel.
53
Microprocessors (MPU) : Mémoires

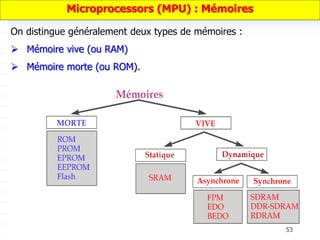

On distingue généralement deux types de mémoires :
 Mémoire vive (ou RAM)
 Mémoire morte (ou ROM).
54

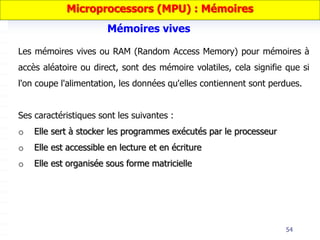

Les mémoires vives ou RAM (Random Access Memory) pour mémoires à
accès aléatoire ou direct, sont des mémoire volatiles, cela signifie que si
l'on coupe l'alimentation, les données qu'elles contiennent sont perdues.
Ses caractéristiques sont les suivantes :
o Elle sert à stocker les programmes exécutés par le processeur
o Elle est accessible en lecture et en écriture
o Elle est organisée sous forme matricielle
Mémoires vives
Microprocessors (MPU) : Mémoires
55

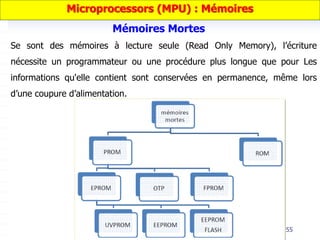

Mémoires Mortes
Se sont des mémoires à lecture seule (Read Only Memory), l’écriture
nécessite un programmateur ou une procédure plus longue que pour Les
informations qu'elle contient sont conservées en permanence, même lors
d’une coupure d’alimentation.
Microprocessors (MPU) : Mémoires
56

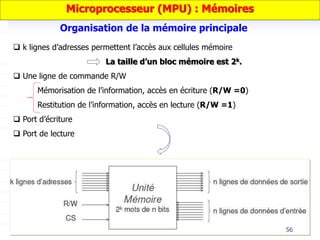

 k lignes d’adresses permettent l’accès aux cellules mémoire
La taille d’un bloc mémoire est 2k.
 Une ligne de commande R/W
Mémorisation de l’information, accès en écriture (R/W =0)
Restitution de l’information, accès en lecture (R/W =1)
 Port d’écriture
 Port de lecture
Organisation de la mémoire principale
Microprocesseur (MPU) : Mémoires
57

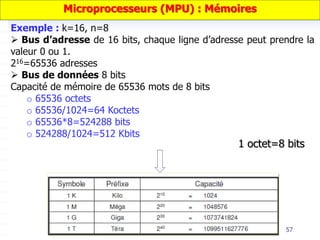

Exemple : k=16, n=8
 Bus d’adresse de 16 bits, chaque ligne d’adresse peut prendre la
valeur 0 ou 1.
216=65536 adresses
 Bus de données 8 bits
Capacité de mémoire de 65536 mots de 8 bits
o 65536 octets
o 65536/1024=64 Koctets
o 65536*8=524288 bits
o 524288/1024=512 Kbits
1 octet=8 bits
Microprocesseurs (MPU) : Mémoires
58

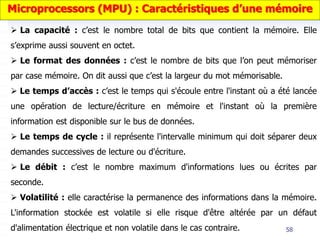

 La capacité : c’est le nombre total de bits que contient la mémoire. Elle
s’exprime aussi souvent en octet.
 Le format des données : c’est le nombre de bits que l’on peut mémoriser
par case mémoire. On dit aussi que c’est la largeur du mot mémorisable.
 Le temps d’accès : c’est le temps qui s'écoule entre l'instant où a été lancée
une opération de lecture/écriture en mémoire et l'instant où la première
information est disponible sur le bus de données.
 Le temps de cycle : il représente l'intervalle minimum qui doit séparer deux
demandes successives de lecture ou d'écriture.
 Le débit : c’est le nombre maximum d'informations lues ou écrites par
seconde.
 Volatilité : elle caractérise la permanence des informations dans la mémoire.
L'information stockée est volatile si elle risque d'être altérée par un défaut
d'alimentation électrique et non volatile dans le cas contraire.
Microprocessors (MPU) : Caractéristiques d’une mémoire
59

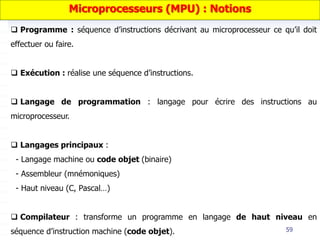

 Programme : séquence d’instructions décrivant au microprocesseur ce qu’il doit
effectuer ou faire.
 Exécution : réalise une séquence d’instructions.
 Langage de programmation : langage pour écrire des instructions au
microprocesseur.
 Langages principaux :
- Langage machine ou code objet (binaire)
- Assembleur (mnémoniques)
- Haut niveau (C, Pascal…)
 Compilateur : transforme un programme en langage de haut niveau en
séquence d’instruction machine (code objet).
Microprocesseurs (MPU) : Notions
60

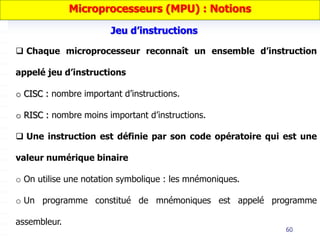

 Chaque microprocesseur reconnaît un ensemble d’instruction
appelé jeu d’instructions
o CISC : nombre important d’instructions.
o RISC : nombre moins important d’instructions.
 Une instruction est définie par son code opératoire qui est une
valeur numérique binaire
o On utilise une notation symbolique : les mnémoniques.
o Un programme constitué de mnémoniques est appelé programme
assembleur.
Microprocesseurs (MPU) : Notions
Jeu d’instructions
61
 Types de données de base
o Nombres entiers (0, -23, 0, 6, 65635)
o Nombres réels (0.3, -3.2, 5, 10e3)
o Booléens (true, false)
o Caractères (‘a’, ‘b’, ‘?’, ‘&’, ‘0’)
 Systèmes de numération
o Décimal : 0 … 9, décomposition en puissances de 10
o Hexadécimal : 0 à 9 et A…F, décomposition en puissances de 16
o Binaire : 0 ou 1, décomposition en puissances de 2
 Décimal et hexadécimal sont utilisables pour l’être humain
 Représentation binaire est utilisable par l’ordinateur
 Mot binaire
o Bit (Binary digit)
o Quartet (nibble) 4 bits
o Octet (byte) 8 bits
 Terminologie utilisée sur les processeurs 32-bit (y compris ARM)
o Demi-mot (half-word) 16 bits Mot (word) 32 bits
o Double-mot (double word) 64 bits
 /! la terminologie peut changer d’une famille à l’autre
o Motorola, Intel
o word 16 bits, long word 32 bits, quad word 64 bits
Représentation de l’information
Microprocesseur (MPU) : Notions
62
Microprocesseurs (MPU) : Mémoires

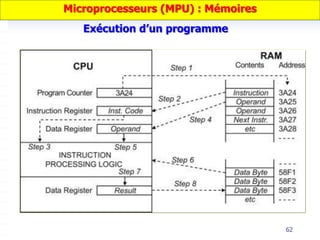

Exécution d’un programme
63

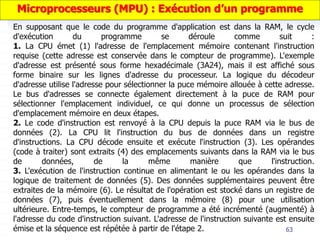

En supposant que le code du programme d'application est dans la RAM, le cycle
d'exécution du programme se déroule comme suit :
1. La CPU émet (1) l'adresse de l'emplacement mémoire contenant l'instruction
requise (cette adresse est conservée dans le compteur de programme). L'exemple
d'adresse est présenté sous forme hexadécimale (3A24), mais il est affiché sous
forme binaire sur les lignes d'adresse du processeur. La logique du décodeur
d'adresse utilise l'adresse pour sélectionner la puce mémoire allouée à cette adresse.
Le bus d'adresses se connecte également directement à la puce de RAM pour
sélectionner l'emplacement individuel, ce qui donne un processus de sélection
d'emplacement mémoire en deux étapes.
2. Le code d'instruction est renvoyé à la CPU depuis la puce RAM via le bus de
données (2). La CPU lit l'instruction du bus de données dans un registre
d'instructions. La CPU décode ensuite et exécute l'instruction (3). Les opérandes
(code à traiter) sont extraits (4) des emplacements suivants dans la RAM via le bus
de données, de la même manière que l'instruction.
3. L'exécution de l'instruction continue en alimentant le ou les opérandes dans la
logique de traitement de données (5). Des données supplémentaires peuvent être
extraites de la mémoire (6). Le résultat de l'opération est stocké dans un registre de
données (7), puis éventuellement dans la mémoire (8) pour une utilisation
ultérieure. Entre-temps, le compteur de programme a été incrémenté (augmenté) à
l'adresse du code d'instruction suivant. L'adresse de l'instruction suivante est ensuite
émise et la séquence est répétée à partir de l'étape 2.
Microprocesseurs (MPU) : Exécution d’un programme
64

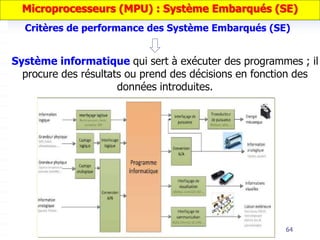

Microprocesseurs (MPU) : Système Embarqués (SE)
Système informatique qui sert à exécuter des programmes ; il
procure des résultats ou prend des décisions en fonction des
données introduites.
Critères de performance des Système Embarqués (SE)
65

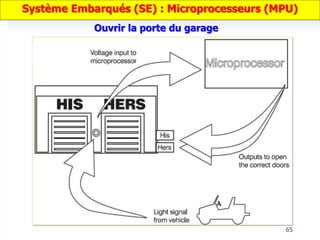

Ouvrir la porte du garage
Système Embarqués (SE) : Microprocesseurs (MPU)
66

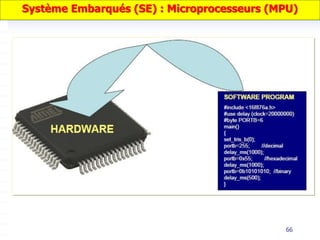

Système Embarqués (SE) : Microprocesseurs (MPU)
67

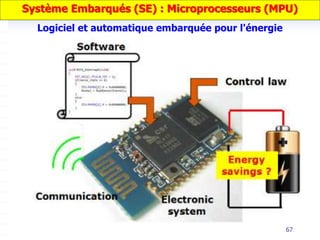

Logiciel et automatique embarquée pour l'énergie
Système Embarqués (SE) : Microprocesseurs (MPU)
68

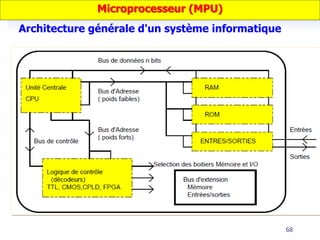

Architecture générale d'un système informatique
Microprocesseur (MPU)
69

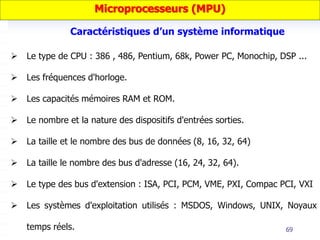

 Le type de CPU : 386 , 486, Pentium, 68k, Power PC, Monochip, DSP ...
 Les fréquences d'horloge.
 Les capacités mémoires RAM et ROM.
 Le nombre et la nature des dispositifs d'entrées sorties.
 La taille et le nombre des bus de données (8, 16, 32, 64)
 La taille le nombre des bus d'adresse (16, 24, 32, 64).
 Le type des bus d'extension : ISA, PCI, PCM, VME, PXI, Compac PCI, VXI
 Les systèmes d'exploitation utilisés : MSDOS, Windows, UNIX, Noyaux
temps réels.
Microprocesseurs (MPU)
Caractéristiques d’un système informatique
70

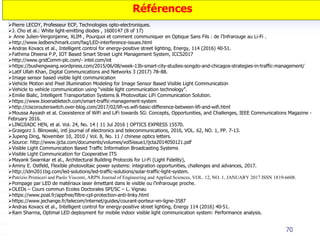

Pierre LECOY, Professeur ECP, Technologies opto-electroniques.
J. Cho et al.: White light-emitting diodes , 1600147 (8 of 17)
 Anne Julien-Vergonjanne, XLIM , Pourquoi et comment communiquer en Optique Sans Fils : de l’Infrarouge au Li-Fi .
http://www.ledbenchmark.com/faq/LED-interference-issues.html
Andras Kovacs et al., Intelligent control for energy-positive street lighting, Energy, 114 (2016) 40-51.
Fathima Dheena P.P, IOT Based Smart Street Light Management System, ICCS2017
http://www.gridComm-plc.com/- intel.com/iot
https://bushengwang.wordpress.com/2015/06/08/week-13b-smart-city-studies-songdo-and-chicagos-strategies-in-traffic-management/
Latif Ullah Khan, Digital Communications and Networks 3 (2017) 78–88.
Image sensor based visible light communication
Vehicle Motion and Pixel Illumination Modeling for Image Sensor Based Visible Light Communication
Vehicle to vehicle communication using “visible light communication technology”.
Emilie Bialic, Intelligent Transportation Systems & Photovoltaic LiFi Communication Solution.
https://www.bioenabletech.com/smart-traffic-management-system
http://ciscorouterswitch.over-blog.com/2017/02/lifi-vs.wifi-basic-difference-between-lifi-and-wifi.html
Moussa Ayyash et al. Coexistence of WiFi and LiFi towards 5G: Concepts, Opportunities, and Challenges, IEEE Communications Magazine -
February 2016.
LINGJIAOC HEN, et al. Vol. 24, No. 14 | 11 Jul 2016 | OPTICS EXPRESS 15570.
Grzegorz J. Blinowski, intl journal of electronics and telecommunications, 2016, VOL. 62, NO. 1, PP. 7-13.
Jupeng Ding, November 10, 2010 / Vol. 8, No. 11 / chinese optics letters.
Source: http://www.ijcta.com/documents/volumes/vol5issue1/ijcta2014050121.pdf
Visible Light Communication Based Traffic Information Broadcasting Systems
Visible Light Communication for Cooperative ITS
Mayank Swarnkar et al., Architectural Building Protocols for Li-Fi (Light Fidelity),
Aminy E. Ostfeld, Flexible photovoltaic power systems: integration opportunities, challenges and advances, 2017.
http://idm2011bg.com/led-solutions/led-traffic-solutions/solar-traffic-light-system.
Patrizio Primiceri and Paolo Visconti, ARPN Journal of Engineering and Applied Sciences, VOL. 12, NO. 1, JANUARY 2017 ISSN 1819-6608.
Pompage par LED de matériaux laser émettant dans le visible ou l’infrarouge proche.
OLEDs – Cours commun Ecoles Doctorales SPI/SC – L. Vignau
https://www.poal.fr/appfree/filtre-cpl-protection-anti-linky.html
https://www.jechange.fr/telecom/internet/guides/courant-porteur-en-ligne-3587
Andras Kovacs et al., Intelligent control for energy-positive street lighting, Energy 114 (2016) 40-51.
Ram Sharma, Optimal LED deployment for mobile indoor visible light communication system: Performance analysis.
Références
71

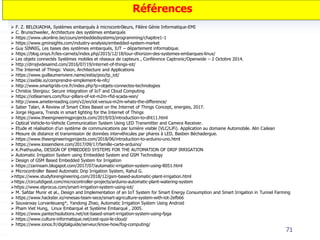

Références
 F. Z. BELOUADHA, Systèmes embarqués à microcontrôleurs, Filière Génie Informatique-EMI
 C. Brunschweiler, Architecture des systèmes embarqués
 https://www.ukonline.be/cours/embeddedsystems/programming/chapitre1-1
 https://www.gminsights.com/industry-analysis/embedded-system-market
 Guy SINNIG, Les bases des systèmes embarqués, IUT – département informatique.
 https://blog.orsys.fr/les-carnets/index.php/2015/12/18/tour-dhorizon-des-systemes-embarques-linux/
 Les objets connectés Systèmes mobiles et réseaux de capteurs , Conférence Captronic/Openwide – 2 Octobre 2014.
 http://drrajivdesaimd.com/2016/07/19/internet-of-things-iot/
 The Internet of Things: Vision, Architecture and Applications
 https://www.guillaumeriviere.name/estia/poo/tp_iot/
 https://axible.io/comprendre-simplement-le-nfc/
 http://www.smartgrids-cre.fr/index.php?p=objets-connectes-technologies
 Christos Stergiou: Secure integration of IoT and Cloud Computing
 https://iotlearners.com/four-pillars-of-iot-m2m-rfid-scada-wsn/
 http://www.ameterreading.com/v2/en/iot-versus-m2m-whats-the-difference/
 Saber Talari, A Review of Smart Cities Based on the Internet of Things Concept, energies, 2017.
 Jorge Higuera, Trends in smart lighting for the Internet of Things
 https://www.theengineeringprojects.com/2019/03/introduction-to-dht11.html
 Optical Vehicle‐to‐Vehicle Communication System Using LED Transmitter and Camera Receiver.
 Etude et réalisation d’un système de communications par lumière visible (VLC/LiFi). Application au domaine Automobile. Alin Cailean
 Mesure de distance et transmission de données intervéhicules par phares à LED, Bastien Béchadergue.
 https://www.theengineeringprojects.com/2018/06/introduction-to-arduino-uno.html
 https://www.lossendiere.com/2017/09/17/famille-carte-arduino/
 K.Prathyusha, DESIGN OF EMBEDDED SYSTEMS FOR THE AUTOMATION OF DRIP IRRIGATION
 Automatic Irrigation System using Embedded System and GSM Technology
 Design of GSM Based Embedded System for Irrigation
 https://zarinsam.blogspot.com/2017/07/automatic-irrigation-system-using-8051.html
 Microcontroller Based Automatic Drip Irrigation System, Rahul G.
https://www.studyforengineering.com/2018/12/gsm-based-automatic-plant-irrigation.html
https://circuitdigest.com/microcontroller-projects/arduino-automatic-plant-watering-system
https://www.elprocus.com/smart-irrigation-system-using-iot/
 M. Safdar Munir et al., Design and Implementation of an IoT System for Smart Energy Consumption and Smart Irrigation in Tunnel Farming
 https://www.hackster.io/renesas-team-sece/smart-agriculture-system-with-iot-2efb66
 Souvanxay Lorvanleuang*, Yandong Zhao, Automatic Irrigation System Using Android
 Pham Viet Hung, Linux Embarqué et Système Embarqué , 2005.
 https://www.pantechsolutions.net/iot-based-smart-irrigation-system-using-fpga
 https://www.culture-informatique.net/cest-quoi-le-cloud/
 https://www.ionos.fr/digitalguide/serveur/know-how/fog-computing/
72
Pierre LECOY, Professeur ECP, Technologies opto-electroniques.
J. Cho et al.: White light-emitting diodes , 1600147 (8 of 17)
 Anne Julien-Vergonjanne, XLIM , Pourquoi et comment communiquer en Optique Sans Fils : de l’Infrarouge au Li-Fi .
http://www.ledbenchmark.com/faq/LED-interference-issues.html
Andras Kovacs et al., Intelligent control for energy-positive street lighting, Energy, 114 (2016) 40-51.
Fathima Dheena P.P, IOT Based Smart Street Light Management System, ICCS2017
http://www.gridComm-plc.com/- intel.com/iot
https://bushengwang.wordpress.com/2015/06/08/week-13b-smart-city-studies-songdo-and-chicagos-strategies-in-traffic-management/
Latif Ullah Khan, Digital Communications and Networks 3 (2017) 78–88.
Image sensor based visible light communication
Vehicle Motion and Pixel Illumination Modeling for Image Sensor Based Visible Light Communication
Vehicle to vehicle communication using “visible light communication technology”.
Emilie Bialic, Intelligent Transportation Systems & Photovoltaic LiFi Communication Solution.
https://www.bioenabletech.com/smart-traffic-management-system
http://ciscorouterswitch.over-blog.com/2017/02/lifi-vs.wifi-basic-difference-between-lifi-and-wifi.html
Moussa Ayyash et al. Coexistence of WiFi and LiFi towards 5G: Concepts, Opportunities, and Challenges, IEEE Communications Magazine -
February 2016.
LINGJIAOC HEN, et al. Vol. 24, No. 14 | 11 Jul 2016 | OPTICS EXPRESS 15570.
Grzegorz J. Blinowski, intl journal of electronics and telecommunications, 2016, VOL. 62, NO. 1, PP. 7-13.
Jupeng Ding, November 10, 2010 / Vol. 8, No. 11 / chinese optics letters.
Source: http://www.ijcta.com/documents/volumes/vol5issue1/ijcta2014050121.pdf
Visible Light Communication Based Traffic Information Broadcasting Systems
Visible Light Communication for Cooperative ITS
Mayank Swarnkar et al., Architectural Building Protocols for Li-Fi (Light Fidelity),
Aminy E. Ostfeld, Flexible photovoltaic power systems: integration opportunities, challenges and advances, 2017.
http://idm2011bg.com/led-solutions/led-traffic-solutions/solar-traffic-light-system.
Patrizio Primiceri and Paolo Visconti, ARPN Journal of Engineering and Applied Sciences, VOL. 12, NO. 1, JANUARY 2017 ISSN 1819-6608.
Pompage par LED de matériaux laser émettant dans le visible ou l’infrarouge proche.
OLEDs – Cours commun Ecoles Doctorales SPI/SC – L. Vignau
https://www.poal.fr/appfree/filtre-cpl-protection-anti-linky.html
https://www.jechange.fr/telecom/internet/guides/courant-porteur-en-ligne-3587
Andras Kovacs et al., Intelligent control for energy-positive street lighting, Energy 114 (2016) 40-51.
Ram Sharma, Optimal LED deployment for mobile indoor visible light communication system: Performance analysis.
Références
73
 http://100futurs.fr/blog/loi-de-moore-les-illusions-fonctionnelles-du-futurologue/
 https://www.healthline.com/health-news/scientists-developing-nanorobots-to-kill-cancer-tumors#1
 http://www.indianjcancer.com/article.asp?issn=0019-
509X;year=2015;volume=52;issue=2;spage=236;epage=241;aulast=Saxena
 Introduction aux systèmes embarqués, EMB7000
 https://microprocesseurs.communiquons.org/fonctionnementMathematique/typesDeMicroprocesseurs/
 http://microprocesseur.over-blog.com/pages/Familles_de_Microprocesseurs-1096246.htm
 http://microprocesseur.over-blog.com/pages/Familles_de_Microprocesseurs-1096246.html
 http://gei.insa-toulouse.fr/fr/formation_initiale/automatique_electronique/embedded-smart-power-electronics/espe-programme-
detaille.html
 M. MURUGANANDAM Asst. Professor/EEE, EMBEDDED SYSTEM BASICS AND APPLICATION, Muthayammal Engineering College,
Rasipuram-637 408.
 Martin Bates, PIC Microcontrollers, An Introduction to Microelectronics, Third Edition 2011.
 https://rmdiscala.developpez.com/cours/LesChapitres.html/Cours1/Chap1.5.htm
Références

Contenu connexe

Similaire à Cours2 Master Embarqué 2022-2023.ppt

Microcontroleur arduino uno
Microcontroleur arduino unoMicrocontroleur arduino uno
Microcontroleur arduino uno
byorn TANDU

Chapitrdfdfdfddddddddddddddddddddddddddddddddddddde3.pdf
Chapitrdfdfdfddddddddddddddddddddddddddddddddddddde3.pdfChapitrdfdfdfddddddddddddddddddddddddddddddddddddde3.pdf
Chapitrdfdfdfddddddddddddddddddddddddddddddddddddde3.pdf
AhmedJguirim

Formation stm32
Formation stm32Formation stm32
Formation stm32
Hamza RAJHI

présentation STM32
présentation STM32présentation STM32
présentation STM32
hatem ben tayeb

Initiation_a_l_informatique.pptx
Initiation_a_l_informatique.pptxInitiation_a_l_informatique.pptx
Initiation_a_l_informatique.pptx
Abdo Brahmi

HELLO Wkkkkkkuuukuuioki’okokORLD (1).pptx
HELLO Wkkkkkkuuukuuioki’okokORLD (1).pptxHELLO Wkkkkkkuuukuuioki’okokORLD (1).pptx
HELLO Wkkkkkkuuukuuioki’okokORLD (1).pptx
TARIQBICHAR

Quelques concepts sur l
Quelques concepts sur lQuelques concepts sur l
Quelques concepts sur l
Tafriqt Ugafa

Les Microcontrôleurs 68HCXX.ppt
Les Microcontrôleurs 68HCXX.pptLes Microcontrôleurs 68HCXX.ppt
Les Microcontrôleurs 68HCXX.ppt
wafawafa52

003404788(1).pptx
003404788(1).pptx003404788(1).pptx
003404788(1).pptx
KamalZeghdar

Cours-E-Les-systemes-a-microprocesseur.pptx
Cours-E-Les-systemes-a-microprocesseur.pptxCours-E-Les-systemes-a-microprocesseur.pptx
Cours-E-Les-systemes-a-microprocesseur.pptx
ajanaessaid

DSP vs ASCI vs FPGA (étude théorique-Univ-MSILA_S.T.N) ver.francais!
DSP vs ASCI vs FPGA (étude théorique-Univ-MSILA_S.T.N) ver.francais!DSP vs ASCI vs FPGA (étude théorique-Univ-MSILA_S.T.N) ver.francais!
DSP vs ASCI vs FPGA (étude théorique-Univ-MSILA_S.T.N) ver.francais!
Univ. of M'sila

Architecture et programmation des circuits CPLD et des FPGA
Architecture et programmation des circuits CPLD et des FPGAArchitecture et programmation des circuits CPLD et des FPGA
Architecture et programmation des circuits CPLD et des FPGA
Chiheb Ouaghlani

Microprocesseur support de cours
Microprocesseur support de coursMicroprocesseur support de cours
Microprocesseur support de cours
sarah Benmerzouk

cours_informatique_appliquée_lpcc_2024.pptx
cours_informatique_appliquée_lpcc_2024.pptxcours_informatique_appliquée_lpcc_2024.pptx
cours_informatique_appliquée_lpcc_2024.pptx
adonisyao

Cours en maintenance pc
Cours  en maintenance pcCours  en maintenance pc
Cours en maintenance pc
mohamednacim


Similaire à Cours2 Master Embarqué 2022-2023.ppt (20)

Microcontroleur arduino uno
Microcontroleur arduino unoMicrocontroleur arduino uno
Microcontroleur arduino uno

Chapitrdfdfdfddddddddddddddddddddddddddddddddddddde3.pdf
Chapitrdfdfdfddddddddddddddddddddddddddddddddddddde3.pdfChapitrdfdfdfddddddddddddddddddddddddddddddddddddde3.pdf
Chapitrdfdfdfddddddddddddddddddddddddddddddddddddde3.pdf

Formation stm32
Formation stm32Formation stm32
Formation stm32

Microcontroleurs
MicrocontroleursMicrocontroleurs
Microcontroleurs

Ch2 la carte mère
Ch2 la carte mèreCh2 la carte mère
Ch2 la carte mère

présentation STM32
présentation STM32présentation STM32
présentation STM32

Initiation_a_l_informatique.pptx
Initiation_a_l_informatique.pptxInitiation_a_l_informatique.pptx
Initiation_a_l_informatique.pptx

HELLO Wkkkkkkuuukuuioki’okokORLD (1).pptx
HELLO Wkkkkkkuuukuuioki’okokORLD (1).pptxHELLO Wkkkkkkuuukuuioki’okokORLD (1).pptx
HELLO Wkkkkkkuuukuuioki’okokORLD (1).pptx

Quelques concepts sur l
Quelques concepts sur lQuelques concepts sur l
Quelques concepts sur l

Les Microcontrôleurs 68HCXX.ppt
Les Microcontrôleurs 68HCXX.pptLes Microcontrôleurs 68HCXX.ppt
Les Microcontrôleurs 68HCXX.ppt

003404788(1).pptx
003404788(1).pptx003404788(1).pptx
003404788(1).pptx

Cours-E-Les-systemes-a-microprocesseur.pptx
Cours-E-Les-systemes-a-microprocesseur.pptxCours-E-Les-systemes-a-microprocesseur.pptx
Cours-E-Les-systemes-a-microprocesseur.pptx

DSP vs ASCI vs FPGA (étude théorique-Univ-MSILA_S.T.N) ver.francais!
DSP vs ASCI vs FPGA (étude théorique-Univ-MSILA_S.T.N) ver.francais!DSP vs ASCI vs FPGA (étude théorique-Univ-MSILA_S.T.N) ver.francais!
DSP vs ASCI vs FPGA (étude théorique-Univ-MSILA_S.T.N) ver.francais!

Ccna1
Ccna1Ccna1
Ccna1

Cours se chap1_2
Cours se chap1_2Cours se chap1_2
Cours se chap1_2

Architecture et programmation des circuits CPLD et des FPGA
Architecture et programmation des circuits CPLD et des FPGAArchitecture et programmation des circuits CPLD et des FPGA
Architecture et programmation des circuits CPLD et des FPGA

Microprocesseur support de cours
Microprocesseur support de coursMicroprocesseur support de cours
Microprocesseur support de cours

Micro8086
Micro8086Micro8086
Micro8086

cours_informatique_appliquée_lpcc_2024.pptx
cours_informatique_appliquée_lpcc_2024.pptxcours_informatique_appliquée_lpcc_2024.pptx
cours_informatique_appliquée_lpcc_2024.pptx

Cours en maintenance pc
Cours  en maintenance pcCours  en maintenance pc
Cours en maintenance pc


Plus de Abdo Brahmi

Cours_P627_19_03_2024.pptfjghgfjjfjhggjb
Cours_P627_19_03_2024.pptfjghgfjjfjhggjbCours_P627_19_03_2024.pptfjghgfjjfjhggjb
Cours_P627_19_03_2024.pptfjghgfjjfjhggjb
Abdo Brahmi

Cours_P627_09_03_2023.pptghfgggghgghhghh
Cours_P627_09_03_2023.pptghfgggghgghhghhCours_P627_09_03_2023.pptghfgggghgghhghh
Cours_P627_09_03_2023.pptghfgggghgghhghh
Abdo Brahmi

capteurs I.pptxfgggghghghghhghhhhhhhhhhh
capteurs I.pptxfgggghghghghhghhhhhhhhhhhcapteurs I.pptxfgggghghghghhghhhhhhhhhhh
capteurs I.pptxfgggghghghghhghhhhhhhhhhh
Abdo Brahmi

Cours_P627_11_03_2023.ppthghggggghhhjhhh
Cours_P627_11_03_2023.ppthghggggghhhjhhhCours_P627_11_03_2023.ppthghggggghhhjhhh
Cours_P627_11_03_2023.ppthghggggghhhjhhh
Abdo Brahmi

Cours_P627_09_03_2023.pptafrsecxghgghjgj
Cours_P627_09_03_2023.pptafrsecxghgghjgjCours_P627_09_03_2023.pptafrsecxghgghjgj
Cours_P627_09_03_2023.pptafrsecxghgghjgj
Abdo Brahmi

M312_Electricité_BCG.ppt
M312_Electricité_BCG.pptM312_Electricité_BCG.ppt
M312_Electricité_BCG.ppt
Abdo Brahmi

Cours_P627_11_03_2023.ppt
Cours_P627_11_03_2023.pptCours_P627_11_03_2023.ppt
Cours_P627_11_03_2023.ppt
Abdo Brahmi

Cours Master Embarqué 2019-2020.pptx
Cours Master Embarqué 2019-2020.pptxCours Master Embarqué 2019-2020.pptx
Cours Master Embarqué 2019-2020.pptx
Abdo Brahmi

capteurs II.pptx
capteurs II.pptxcapteurs II.pptx
capteurs II.pptx
Abdo Brahmi

diaporama_1_professeurs_94e.ppt
diaporama_1_professeurs_94e.pptdiaporama_1_professeurs_94e.ppt
diaporama_1_professeurs_94e.ppt
Abdo Brahmi

pres_chapter5 (5).pptx
pres_chapter5 (5).pptxpres_chapter5 (5).pptx
pres_chapter5 (5).pptx
Abdo Brahmi

card_sorting.ppt
card_sorting.pptcard_sorting.ppt
card_sorting.ppt
Abdo Brahmi

Les microcontrôleurs PIC.pptx
Les microcontrôleurs PIC.pptxLes microcontrôleurs PIC.pptx
Les microcontrôleurs PIC.pptx
Abdo Brahmi

pic16f84-200306072553.pdf
pic16f84-200306072553.pdfpic16f84-200306072553.pdf
pic16f84-200306072553.pdf
Abdo Brahmi

Cours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptxCours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptx
Abdo Brahmi

Etude-Du-Microcontrleur-Pic16f84-160919133655
Etude-Du-Microcontrleur-Pic16f84-160919133655Etude-Du-Microcontrleur-Pic16f84-160919133655
Etude-Du-Microcontrleur-Pic16f84-160919133655
Abdo Brahmi

le-courant-electrique-continu-cours-ppt-3.pdf
le-courant-electrique-continu-cours-ppt-3.pdfle-courant-electrique-continu-cours-ppt-3.pdf
le-courant-electrique-continu-cours-ppt-3.pdf
Abdo Brahmi

Cours - Lois de l'électricité - Light.pptx
Cours - Lois de l'électricité - Light.pptxCours - Lois de l'électricité - Light.pptx
Cours - Lois de l'électricité - Light.pptx
Abdo Brahmi

manual-pe-2017_compress.pdf
manual-pe-2017_compress.pdfmanual-pe-2017_compress.pdf
manual-pe-2017_compress.pdf
Abdo Brahmi

Outils Analytiques pour l Electronique de Puissance.pdf
Outils Analytiques pour l Electronique de Puissance.pdfOutils Analytiques pour l Electronique de Puissance.pdf
Outils Analytiques pour l Electronique de Puissance.pdf
Abdo Brahmi


Plus de Abdo Brahmi (20)

Cours_P627_19_03_2024.pptfjghgfjjfjhggjb
Cours_P627_19_03_2024.pptfjghgfjjfjhggjbCours_P627_19_03_2024.pptfjghgfjjfjhggjb
Cours_P627_19_03_2024.pptfjghgfjjfjhggjb

Cours_P627_09_03_2023.pptghfgggghgghhghh
Cours_P627_09_03_2023.pptghfgggghgghhghhCours_P627_09_03_2023.pptghfgggghgghhghh
Cours_P627_09_03_2023.pptghfgggghgghhghh

capteurs I.pptxfgggghghghghhghhhhhhhhhhh
capteurs I.pptxfgggghghghghhghhhhhhhhhhhcapteurs I.pptxfgggghghghghhghhhhhhhhhhh
capteurs I.pptxfgggghghghghhghhhhhhhhhhh

Cours_P627_11_03_2023.ppthghggggghhhjhhh
Cours_P627_11_03_2023.ppthghggggghhhjhhhCours_P627_11_03_2023.ppthghggggghhhjhhh
Cours_P627_11_03_2023.ppthghggggghhhjhhh

Cours_P627_09_03_2023.pptafrsecxghgghjgj
Cours_P627_09_03_2023.pptafrsecxghgghjgjCours_P627_09_03_2023.pptafrsecxghgghjgj
Cours_P627_09_03_2023.pptafrsecxghgghjgj

M312_Electricité_BCG.ppt
M312_Electricité_BCG.pptM312_Electricité_BCG.ppt
M312_Electricité_BCG.ppt

Cours_P627_11_03_2023.ppt
Cours_P627_11_03_2023.pptCours_P627_11_03_2023.ppt
Cours_P627_11_03_2023.ppt

Cours Master Embarqué 2019-2020.pptx
Cours Master Embarqué 2019-2020.pptxCours Master Embarqué 2019-2020.pptx
Cours Master Embarqué 2019-2020.pptx

capteurs II.pptx
capteurs II.pptxcapteurs II.pptx
capteurs II.pptx

diaporama_1_professeurs_94e.ppt
diaporama_1_professeurs_94e.pptdiaporama_1_professeurs_94e.ppt
diaporama_1_professeurs_94e.ppt

pres_chapter5 (5).pptx
pres_chapter5 (5).pptxpres_chapter5 (5).pptx
pres_chapter5 (5).pptx

card_sorting.ppt
card_sorting.pptcard_sorting.ppt
card_sorting.ppt

Les microcontrôleurs PIC.pptx
Les microcontrôleurs PIC.pptxLes microcontrôleurs PIC.pptx
Les microcontrôleurs PIC.pptx

pic16f84-200306072553.pdf
pic16f84-200306072553.pdfpic16f84-200306072553.pdf
pic16f84-200306072553.pdf

Cours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptxCours_Physique_des_Composants_dElectroni.pptx
Cours_Physique_des_Composants_dElectroni.pptx

Etude-Du-Microcontrleur-Pic16f84-160919133655
Etude-Du-Microcontrleur-Pic16f84-160919133655Etude-Du-Microcontrleur-Pic16f84-160919133655
Etude-Du-Microcontrleur-Pic16f84-160919133655

le-courant-electrique-continu-cours-ppt-3.pdf
le-courant-electrique-continu-cours-ppt-3.pdfle-courant-electrique-continu-cours-ppt-3.pdf
le-courant-electrique-continu-cours-ppt-3.pdf

Cours - Lois de l'électricité - Light.pptx
Cours - Lois de l'électricité - Light.pptxCours - Lois de l'électricité - Light.pptx
Cours - Lois de l'électricité - Light.pptx

manual-pe-2017_compress.pdf
manual-pe-2017_compress.pdfmanual-pe-2017_compress.pdf
manual-pe-2017_compress.pdf

Outils Analytiques pour l Electronique de Puissance.pdf
Outils Analytiques pour l Electronique de Puissance.pdfOutils Analytiques pour l Electronique de Puissance.pdf
Outils Analytiques pour l Electronique de Puissance.pdf


Cours2 Master Embarqué 2022-2023.ppt

  • 1. Pr. A. BRAHMI Deprt de Phyisique Master: Electronique et Systèmes Embarqués (ESE) : 2éme année (S3) Année Universitaire : 2022-2023
  • 2. 2 Un microprocesseur c’est un circuit intégré muni d’un nombre généralement important de broches. C’est une puce intégrée au silicium avec uniquement une unité de traitement centrale, qui est le cœur d’un système informatique conçu pour effectuer des tâches complexes impliquant des données. Les microprocesseurs ne disposent pas de RAM, de ROM, des E/S, de Timers et d’autres périphériques sur la puce. Ils doivent être ajoutés à l’extérieur pour les rendre fonctionnels. Exemples :  Intel 8085, 8086 : 40 broches, DIP (Dual In-line Package) ;  Motorola 68000 : 64 broches, DIP ;  Intel 80386 : 196 broches, PGA (Pin Grid Array). Technologies de fabrication : NMOS, PMOS, CMOS. Microprocesseurs (MPU) : Définition
  • 3. 3  Le microprocesseur est un processeur miniaturisé (composants réunis sur un seul circuit intégré).  Il assure ainsi l’interprétation et l’exécution des instructions.  Il a des entrées, des sorties et un processus.  Les entrées et les sorties d'un microprocesseur sont souvent une série de tensions électriques pouvant être utilisées pour contrôler des périphériques externes.  Le processus consiste à analyser les paramètres d’entrée et à les utiliser pour «décider» des paramètres de sortie requises. Microprocesseurs (MPU) : Définition
  • 5. 5  Première machine à calculer électronique : ENIAC, 1944, Eckert et Mauchly, 18000 tubes électroniques, machine à programme câblé.  Machine à programme enregistré : John Von Neumann, 1946, les instructions sont enregistrées dans la mémoire du calculateur : ordinateur.  Premier ordinateur commercialisé : SSEC d’IBM, 1948.  Ordinateur à transistors : 1963, PDP5 de Digital Equipment Corporation (DEC), introduction des mémoires à ferrites : mini-ordinateurs.  Micro-ordinateurs : 1969-70, utilisation des circuits intégrés LSI. Microprocesseurs (MPU) : Historique
  • 6. 6  Premier microprocesseur : Intel, 1971, microprocesseur 4004, puis 8008, premier microordinateur : le Micral, 1973, France, puis l’Altair, 1975, Etats-Unis.  Autres microprocesseurs : 8080 et 8085 d’Intel, 6800 de Motorola, Z80 de Zilog : microprocesseurs 8 bits, début des années 1980.  Microprocesseurs 16 bits : 8086/8088 d’Intel, 68000 de Motorola.  Microprocesseurs 32 bits en 1986 : 80386 d’Intel et 68020 de Motorola.  Fabrication en grandes séries des micro-ordinateurs : 1977, Apple, Commodore, Tandy.  IBM PC + MS-DOS (Microsoft) en 1981. Microprocesseurs (MPU) : Historique
  • 7.  1947 : Invention hasardeuse du transistor bipolaire par Bardeen, Bratten, et Schokley. Réduction de la taille, du poids et de la consommation des circuits. Intégration L'histoire des microprocesseurs est intimement liée à celle de la technologie des semi-conducteurs dont voici les principales étapes : 7 Microprocesseurs (MPU) : Historique
  • 8.  1958 : 1er Circuit intégré (CI), 2 transistors en germanium (Ge) par Jack KILBY. TEXAS INSTRUMENTS produit le 1er circuit intégré (CI).  1960 : Après une mise au point des technologies bipolaires TTL et ECL, il y avait l’invention du transistor à effet de champ (FET) - TI & Fairshild 1er CI de 10 transistors.  1971 : Après une mise au point de la technologie MOS, un premier microprocesseur Intel 4004 (4bits avec plus de 2000 transistors pour 10µm) a apparait. Intégration à grande échelle (LSI de 500 à 20 000 transistors).  2003 : Microprocesseur Pentium IV Intel (32/64bits- avec plus de 55M transistors pour 0,1µm) 8  1985 : Intégration à très grande échelle (VLSI plus de 20 000 transistors) Microprocesseurs (MPU) : Historique
  • 9. Le volume est divisé• par 108 Le nombre de transistors dans une puce est multipliée par 4 tous les 4 ans. Loi de Gordon  Moore 9 L’évolution des systèmes de l’électronique, communication et informatique, l’augmentation des besoins en capacités et rapidité de transmission d’informations et l’essor des télécommunications, nécessitent le développement des circuits intégrés avec des systèmes complexes, des dimensions réduites et des performances accrues. La puissance est multipliée par 108 Microprocesseurs (MPU) : Historique
  • 11. 11 Architecture and design of a nanorobot Microprocesseurs (MPU) : Historique
  • 12. Microprocesseurs (MPU) : Circuits intégrés Circuit intégré (CI) : Appelé aussi puce est un ensemble très dense de dispositifs électroniques ayant une fonction définie (résistances, condensateurs, diodes, transistors…). Un ensemble de couches (métaux, isolants, semiconducteurs…) déposés sur un même substrat. La fabrication d’un circuit intégré correspond à la réalisation sur quelques centimètres voir millimètres carrés de surface et quelques microns d’épaisseur d’un assemblage de millions de composants interconnectés.  Fabriqué en général sur un substrat en Silicium (Si),  Fabriqués sur plaquettes de Si de différentes pouces de diamètre (1 pouce= 27.07 mm)  Différents types de puce : microprocesseur, mémoire, capteurs, microcontrôleurs… 12
  • 13. Exemple : DRAM (Dynamic Random Access Memory) Adressage des lignes Adressage des colonnes Capacité Transistor 1 bit mémoire Une cellule mémoire DRAM est constituée d’un transistor MOS et d’un condensateur. Lorsque le transistor est activé, il devient passant et charge la condensateur. Un bit d’information est stocké sous forme d’une charge, utilisant un effet capacitif. 13 Microprocesseurs (MPU) : Circuits intégrés
  • 14. Les circuits intégrés sont incorporé dans tous les appareils électriques ou électroniques et dans la plupart des objets situés autour de nous (PC, montre, tel, fax, copieur, grille pain, autos, cartes à puce, …) 14 Microprocesseurs (MPU) : Circuits intégrés
  • 15. La microélectronique est une discipline qui se place déjà au centre d'un certain nombre d'activités très diverses de la microélectronique en général. Ainsi son développement est au cœur des développements économiques. 15 Microprocesseurs (MPU) : Circuits intégrés
  • 16. Coût/mm2 Règles  Production,  Procédés technologiques, Tests de production et de procédés,  Conception  Equipements - compatibilité du produit avec la technologie de réalisation,  Qualité… Les principaux domaines concernés Métiers : Ingénieur produit, Applications, Fabrication, Test, Conception, Qualité, Vente, Marketting, Planning, Recherche et Dévellopement... 16 Microprocesseurs (MPU) : Circuits intégrés
  • 17. Lingot de Si Plaquettes de Si Design, Layout & Technologie Wafer structuré Découpe Puces ou CI Encapsulation Circuit Intégré final Silice (SiO2) (Nature : sable…) Phases simplifiées de fabrication d’un circuit intégré 17 Microprocesseurs (MPU) : Circuits intégrés
  • 18. Evolution de la taille des substrats de silicium depuis le début des circuits intégrés. 18 Microprocesseurs (MPU) : Circuits intégrés
  • 19. 19 Appareil photo numérique Microcontrôleurs (MCU) : Microprocesseurs (MPU)
  • 21. 21 Surveillance de patient Microcontrôleurs (MCU) : Microprocesseurs (MPU)
  • 23. 23 Système d’éclairage public par LED de puissance Microcontrôleurs (MCU) : Microprocesseurs (MPU)
  • 24. 24 Système de vision pour véhicule automobile Microcontrôleurs (MCU) : Microprocesseurs (MPU)
  • 25. 25  Systèmes Embarqués Opérations gérées par un microcontrôleur.  Microcontrôleur (MCU) Dispositif informatique électronique intégré (sur puce) : o Microprocesseur (MPU), o Mémoire, o Ports I/O (Input/Output)… Microcontrôleurs (MCU) : Microprocesseurs (MPU)
  • 26. 26 Ce sont des circuits intégrés regroupant les fonctions d’un «système» minimum à microprocesseur. Avantages des microcontrôleurs :  Intégration dans un seul boîtier  Fiabilité  Coût de câblage réduit  Faible consommation Inconvénients :  L’intégration de nombreux périphériques, de RAM, de ROM limite la puissance de calcul et la vitesse de ces circuits (les transistors intégrés sont destinés aux périphériques et non plus au calcul). Microcontrôleurs (MCU)
  • 27. 27 Il y a une différence fondamentale entre un microprocesseur et un microcontrôleur :  Le microcontrôleur intègre dans un même boîtier, un microprocesseur, de la mémoire, et des interfaces entrées/sorties.  Le microprocesseur se présente sous la forme d’un boîtier qui nécessite des éléments externes, comme de la mémoire et des circuits d’interfaces. Ils sont présents dans la plupart des systèmes électroniques embarqués ou dédiés à une application unique ou précise. Microcontrôleurs (MCU) : Microprocesseurs (MPU)
  • 28. 28 Microcontrôleurs (MCU) : Microprocesseurs (MPU)
  • 29. 29 Le microprocesseur est le cœur d’un système informatique. C’est un processeur. Les composants de mémoire et d’E/S doivent être connectés en externe. Principalement utilisé dans les ordinateurs personnels. Le microprocesseur est basé sur l’architecture de Von Neumann dans laquelle le programme et les données sont stockés dans le même module de mémoire. Le microprocesseur a moins de registres, donc plus d’opérations sont basées sur la mémoire. Le microcontrôleur est le cœur d’un système embarqué. Le microcontrôleur dispose d’un processeur externe ainsi que de composants de mémoire interne et d’E/S. Le microcontrôleur est basé sur l’architecture de Harvard où la mémoire du programme et la mémoire de données sont séparées. Le microcontrôleur a un grand nombre de registres, ce qui facilité l’écriture des programmes. Microcontrôleurs (MCU) VS Microprocesseurs (MPU)
  • 30. 30 Microprocessor  CPU is stand-alone, RAM, ROM, I/O, timer are separate  Designer can decide on the amount of ROM, RAM and I/O ports.  Expensive  Versatility  General-purpose  High processing power  High power consumption  Instruction sets focus on processing-intensive operations  Typically 32/64 – bit  Typically deep pipeline (5-20 stages) Microcontroller  CPU, RAM, ROM, I/O and timer are all on a single chip  Fixed amount of on-chip ROM, RAM, I/O ports  For applications in which cost, power and space are critical  Single-purpose (control-oriented)  Low processing power  Low power consumption  Bit-level operations  Instruction sets focus on control and bit-level operations  Typically 8/16 bit  Typically single-cycle/two-stage pipeline Microcontrôleurs (MCU) VS Microprocesseurs (MPU)
  • 31. 31 Architecture Von Neuman  L’architecture de Von Neuman (1945) est un modèle qui utilise une structure unique pour les instructions et les données. o Notion de programme stocké en mémoire o Possibilité de programmer la machine o Séparation entre le stockage et le processeur  Architecture limitée par le transfert mémoire (l’élément le plus lent)
  • 32. 32 Architecture Harvard  L’architecture de Harvard sépare physiquement la mémoire de données de la mémoire de programme. Elle permet de transférer simultanément les données et les instructions à exécuter. L’accès à chaque mémoire par deux bus distincts. La structure est plus complexe, mais plus rapide que le modèle Von Neuman.
  • 33. 33  Intel (80C51)  Motorola (Série 68HC11)  Atmel (Série AVR)  Comfile Technology (Cubloc, basé sur uP Atmel)  Parallax (Série Basic Stamp)  Microchip Technology (Série PIC)  Rabbit Semiconductor (Série Rabbit)  Cypress Microsystem (PSoC)  Texas Instruments MSP430 (16-bit) Microcontrôleur (MCU) : Fabricants et Familles
  • 34. 34 Microprocesseur (MPU) : Familles Différentes familles de microprocesseurs existent, ces derniers sont commercialisés par différentes fabricants tels que Intel, AMD…
  • 35. 35  Famille x86 : a été initialement commercialisée par Intel. On retrouve les Intel Pentium et AMD Athlons, qui ont inondés les marchés informatiques durant les années 90 et 2000.  Famille x64 : fait suite à celle des x86. Celle-ci à été créé avec pour objectif de permettre une meilleur gestion de la mémoire vive des ordinateurs qui ne cesse d'augmenter ces dernières années.  Famille des PowerPC : a été développée par Motorola et IBM.  Famille ARM : la plus répandue du marché. Ces processeurs se retrouvent dans les tablettes (iPad…), les téléphones, ou encore les systèmes embarqués comme Raspberry PI… Microprocessor (MPU) : Families
  • 36. 36 Il existe deux principaux types de microprocesseurs :  Les processeurs CISC (Complex Instruction Set Computer) dont le jeu d'instructions possède les propriétés suivantes : o Ils contiennent beaucoup de classes d'instructions différentes. o Ils contiennent beaucoup de type d'instructions différentes complexes et de taille variable. o Ils se servent de beaucoup de registres spécialisés et de peu de registres généraux. Ceux-ci peuvent faire de nombreuses instructions complexes, plusieurs cycles d’horloges sont nécessaires pour effectuer ces instructions, mais celles-ci sont également plus complètes (de plus gros calculs sont faits à chaque instruction). Microprocessors (MPU) : Architectures CISC et RISC
  • 37. 37  Les processeurs RISC (Reduced Instruction Set Code) est un processeur dont le jeu d'instructions possède les propriétés suivantes : o Le nombre de classes d'instructions différentes est réduit par rapport à un CISC. o Les instructions sont de taille fixe. o Ils se servent de beaucoup de registres généraux. o Ils fonctionnent avec un pipe-line. Les processeurs RISC (Reduced Instruction Set Computer) possèdent un nombre limité d’instructions de base. Chaque instruction est donc effectuée plus rapidement, ce qui fait la force de ces microprocesseurs : leur rapidité d’exécution. Microprocessors (MPU) : Architectures CISC et RISC
  • 38. 38  Unité centrale de traitement (CPU : Centarl Processing Unit)  Unité de mémoire  Unité d’échange (E/S ou I/O) Unités fondamentales Microprocesseurs (MPU) standards
  • 39. 39 Microprocesseurs (MPU) : Modèle de base  L’Unité Arithmétique et Logique (UAL)  L’Unité de Contrôle (UC),  Les registres. Le microprocesseur est composé d’une unité centrale de traitement (CPU : Centarl Processing Unit), qui elle même composée principalement de : CPU
  • 40. 40  L’UAL (Unité Arithmétique et Logique) : Gère et réalise toutes les opérations arithmétiques (additions, soustractions, …) et logiques (ET, OU, …). En entrée de l’UAL, on a des commandes permettant d’activer les opérations, venant de l’unité de contrôle. En sortie, on a les résultats des opérations et les conditions qui sont en fait les entrées de l’unité de contrôle. Microprocesseurs (MPU) : CPU (Central Processing Unit) C'est un circuit complexe qui assure les fonctions logiques (ET, OU, comparaison, décalage, etc...) ou arithmétique (addition, soustraction...).
  • 41. 41 Microprocesseurs (MPU) : Unité de contrôle  L’unité de contrôle (UC : Unit Control) : qui gère le flux d’instructions dans tout le système. C’est un circuit logique séquentiel chargée de séquencer l’algorithme et de générer les signaux de contrôle pour piloter les éléments du chemin de données. Elle envoie des commandes à l’unité de traitement qui va exécuter les traitements.  Séquenceur (logique de contrôle) : commander le séquencement de l’ensemble du système en gérant les signaux de commande et de contrôle, l’occupation des bus d’adresse et de données. Il permet de synchroniser les différents éléments du processeur. En particulier, il initialise les registres lors du démarrage de la machine et il gère les interruptions.  Décodeur : chercher, décoder et exécuter les instructions.
  • 42. 42  Le compteur de programme (PC : Programme Counter) appelé aussi Compteur Ordinal (CO) : Il est constitué par un registre dont le contenu est initialisé avec l'adresse de la première instruction du programme. Il contient toujours l’adresse de la prochaine instruction à exécuter.  Le registre d'instruction et le décodeur d'instruction : Chacune des instructions à exécuter est transféré depuis la mémoire dans le registre instruction puis est décodée par le décodeur d’instruction.  Bloc logique de commande (ou séquenceur) : Il organise l'exécution des instructions au rythme d’une horloge. Il élabore tous les signaux de synchronisation internes ou externes (bus de commande) du microprocesseur en fonction de l’instruction qu’il a à exécuter. Il s'agit d'un automate réalisé de façon microprogrammée. Microprocesseurs (MPU) : Unité de contrôle L'unité de control peut contenir :
  • 43. 43 Un processeur utilise toujours des registres, qui sont des petites mémoires internes très rapides d'accès utilisées pour stocker temporairement une donnée, une instruction ou une adresse. Chaque registre stocke 8, 16 ou 32 bits. Parmi les registres, le plus important est l’accumulateur, qui est un registre utilisé pour stocker les résultats des opérations arithmétiques et logiques. L'accumulateur intervient dans une proportion importante des instructions. Il aussi est utilisé pour stocker les données en cours de traitement par l’UAL. C’est un registre de travail qui sert à stocker une opérande au début d'une opération arithmétique et le résultat à la fin de l'opération. Microprocesseurs (MPU) : Les registres et l'accumulateur Le registre : C'est un espace mémoire interne au processeur. On distingue deux types de registres : à usage général qui permettent à l'UAL de manipuler des données et les registres d'adresses qui sont connectés au bus d'adresse. Stockent les données du mémoire en cours de traitement et les données pour un accès rapide.
  • 44. 44 Par exemple, lorsque le processeur exécute une instruction comme «Ajouter 5 au contenu de la case mémoire d'adresse 180 » :  Le processeur lit et décode l'instruction ;  le processeur demande à la mémoire la contenu de l'emplacement 180 ;  la valeur lue est rangée dans l'accumulateur ;  l'unité de traitement (UAL) ajoute 5 au contenu de l'accumulateur ;  le contenu de l'accumulateur est écris en mémoire à l'adresse 180.  c'est l'unité de commande qui déclenche chacune de ces actions dans l'ordre.  l’addition proprement dite est effectuée par l'UAL. Microprocesseurs (MPU) : Les registres et l'accumulateur
  • 45. 45 Registres de données Il s'agit de registres d'usage général recevant des opérandes, des résultats intermédiaires ou des résultats. Ils évitent des appels fréquents à la mémoire, réduisant ainsi les temps de calcul. Les registres de données remplissent souvent la fonction d'accumulateur, permettant des opérations du type : ACCU F(OPERANDE)-> ACCU, avec F() : opération logique ou arithmétique. Microprocesseurs (MPU) : Les registres
  • 46. 46 Ces registres contiennent toujours l’adresse de la prochaine information à lire par l’UAL, soit la suite de l’instruction en cours, soit la prochaine instruction. Ils servent à gérer l'adressage de la mémoire. Parmi ceux-ci, on trouve un registre qui est fondamental dans l'exécution du programme : le compteur ordinal (Program Counter). Il contient l'adresse de l'instruction courante. Les instructions sont rangées séquentiellement en mémoire, ce qui implique un adressage séquentiel de celles-ci par incrémentation d'adresse. Un programme élémentaire comprend les étapes suivantes :  Initialisation du PC avec l'adresse de début de programme,  Envoi du contenu du PC sur le bus d'adresse, lecture du contenu de la case adressée par PC et transfert dans le registre d'instruction en cours de traitement (phase de recherche ou "Fetch"),  Décodage de l'instruction par l'UC,  Exécution de l'instruction,  Incrémentation du PC... Le contenu du PC peut cependant être modifié conditionnellement ou non par des instructions de rupture de séquence. Registres d'adresses Microprocesseurs (MPU) : Les registres
  • 47. 47 Ces registres sont plus spécialement adaptés au traitement des éléments d'un tableau. Ils sont en général munis de propriétés d'incrémentation et de décrémentation. Un cas particulier de pointeur est le pointeur de pile (Stack Pointer SP). Ce registre permet de stocker des données ou des adresses selon le principe du "Dernier Entré Premier Sorti" ou "LIFO" (Last In First Out). Dans certain cas, la pile est contenue dans l'UT, mais la plupart du temps elle est située en mémoire. Registres d'index ou pointeurs Il est généralement composé de 8 bits à considérer individuellement. Chacun de ces bits est un indicateur dont l'état dépend du résultat de la dernière opération effectuée par l’UAL. On les appelle indicateur d’état ou flag ou drapeaux (Retenue, débordement, zéro, ...). Registre d'état Microprocesseurs (MPU) : Les registres
  • 48. 48 Un bus est un ensemble de lignes de communications groupés par fonction. Il permet de faire transiter (liaison série/parallèle) des informations codées en binaire entre deux points. Il est caractérisé par le nombres de lignes et la fréquence de transfert.  Bus de données (bi-directionnel) : permet de transférer entre composants des données , Exemple : résultat d'une opération, valeur d'une variable, etc. Le nombre de lignes du bus de données définie la capacité de traitement du microprocesseur ; selon le microprocesseur la largeur du bus peut être de 8 bits, 16 bits, 32 bits, 64 bits.  Bus d'adresses (uni-directionnel) : permet de transférer entre composants des adresses, Exemple : adresse d'une case mémoire, etc. L’espace adressable peut avoir 2n emplacements, avec n est le nombre de lignes du bus d'adresses.  Bus de contrôle (bi-directionnel) : permet l'échange entre les composants d'informations de contrôle [bus rarement représenté sur les schémas]. Exemple : périphérique prêt/occupé, erreur/exécution réussie, etc. Les bus Microprocesseurs (MPU) : Liaisons entre unités (Bus)
  • 49. 49 MPU communique avec la Mémoire les Ports I/O, en utilisant le Système Bus :  Address bus o Unidirectional o Memory and I/O Addresses  Data bus o Bidirectional o Transfers Binary Data and Instructions  Control lines o Read and Write timing signals Bidirectional Unidirectional Microprocesseurs (MPU) : Liaisons entre unités (Bus)
  • 50. 50  Les communications entre l’unité centrale (CPU) et les autres modules se font par l’intermédiaire de bus.  Bus : o Le bus de commande assure la synchronisation des opérations du système. Transporte les signaux de contrôle entre UC et autres modules. o Le bus de données transmet les données échangées par différents modules. Bidirectionnel (lecture, écriture) Format des données (8,16, 32-bit) o Le bus d’adresses sert à sélectionner la source ou la destination des données. • Unidirectionnel. • Transporte des adresses, sa largeur détermine la capacité d’adressage. Ex : 16-bit 65536 données. Microprocesseurs (MPU) : Liaisons entre unités (Bus)
  • 51. 51 Une mémoire est un ensemble de cellules élémentaires qui stockent chacune un bit. Le nombre de cellules est appelé "capacité" de la mémoire. A chaque cellule sont associées 2 informations : - une adresse (numéro) permettant de désigner la cellule, - une donnée représentée par son état. Microprocessors (MPU) : Mémoires La possibilité d'accéder à une cellule quelconque en fournissant son adresse est appelée "accès aléatoire« . On distingue un mode de lecture permettant de connaître l'état de la cellule sélectionnée et un mode d'écriture permettant d'imposer son état. Ces 2 modes sont définis par l'état d'une ligne de lecture- écriture (Read/Write : R/W).
  • 52. 52  Mémoire :  La mémoire principale sert à stocker les programmes en cours d’exécution et les données manipulées.  La mémoire de masse sert à stocker les programmes ou données qui ne sont pas utilisées dans l’immédiat (disques durs, CD ROM,…). Microprocessors (MPU) : Mémoires Note : la plupart des mémoires à semi-conducteur sont à accès aléatoire. Par contre les mémoires dites "de masse" (disques, bandes, mémoires à bulles,..) sont à accès séquentiel.
  • 53. 53 Microprocessors (MPU) : Mémoires On distingue généralement deux types de mémoires :  Mémoire vive (ou RAM)  Mémoire morte (ou ROM).
  • 54. 54 Les mémoires vives ou RAM (Random Access Memory) pour mémoires à accès aléatoire ou direct, sont des mémoire volatiles, cela signifie que si l'on coupe l'alimentation, les données qu'elles contiennent sont perdues. Ses caractéristiques sont les suivantes : o Elle sert à stocker les programmes exécutés par le processeur o Elle est accessible en lecture et en écriture o Elle est organisée sous forme matricielle Mémoires vives Microprocessors (MPU) : Mémoires
  • 55. 55 Mémoires Mortes Se sont des mémoires à lecture seule (Read Only Memory), l’écriture nécessite un programmateur ou une procédure plus longue que pour Les informations qu'elle contient sont conservées en permanence, même lors d’une coupure d’alimentation. Microprocessors (MPU) : Mémoires
  • 56. 56  k lignes d’adresses permettent l’accès aux cellules mémoire La taille d’un bloc mémoire est 2k.  Une ligne de commande R/W Mémorisation de l’information, accès en écriture (R/W =0) Restitution de l’information, accès en lecture (R/W =1)  Port d’écriture  Port de lecture Organisation de la mémoire principale Microprocesseur (MPU) : Mémoires
  • 57. 57 Exemple : k=16, n=8  Bus d’adresse de 16 bits, chaque ligne d’adresse peut prendre la valeur 0 ou 1. 216=65536 adresses  Bus de données 8 bits Capacité de mémoire de 65536 mots de 8 bits o 65536 octets o 65536/1024=64 Koctets o 65536*8=524288 bits o 524288/1024=512 Kbits 1 octet=8 bits Microprocesseurs (MPU) : Mémoires
  • 58. 58  La capacité : c’est le nombre total de bits que contient la mémoire. Elle s’exprime aussi souvent en octet.  Le format des données : c’est le nombre de bits que l’on peut mémoriser par case mémoire. On dit aussi que c’est la largeur du mot mémorisable.  Le temps d’accès : c’est le temps qui s'écoule entre l'instant où a été lancée une opération de lecture/écriture en mémoire et l'instant où la première information est disponible sur le bus de données.  Le temps de cycle : il représente l'intervalle minimum qui doit séparer deux demandes successives de lecture ou d'écriture.  Le débit : c’est le nombre maximum d'informations lues ou écrites par seconde.  Volatilité : elle caractérise la permanence des informations dans la mémoire. L'information stockée est volatile si elle risque d'être altérée par un défaut d'alimentation électrique et non volatile dans le cas contraire. Microprocessors (MPU) : Caractéristiques d’une mémoire
  • 59. 59  Programme : séquence d’instructions décrivant au microprocesseur ce qu’il doit effectuer ou faire.  Exécution : réalise une séquence d’instructions.  Langage de programmation : langage pour écrire des instructions au microprocesseur.  Langages principaux : - Langage machine ou code objet (binaire) - Assembleur (mnémoniques) - Haut niveau (C, Pascal…)  Compilateur : transforme un programme en langage de haut niveau en séquence d’instruction machine (code objet). Microprocesseurs (MPU) : Notions
  • 60. 60  Chaque microprocesseur reconnaît un ensemble d’instruction appelé jeu d’instructions o CISC : nombre important d’instructions. o RISC : nombre moins important d’instructions.  Une instruction est définie par son code opératoire qui est une valeur numérique binaire o On utilise une notation symbolique : les mnémoniques. o Un programme constitué de mnémoniques est appelé programme assembleur. Microprocesseurs (MPU) : Notions Jeu d’instructions
  • 61. 61  Types de données de base o Nombres entiers (0, -23, 0, 6, 65635) o Nombres réels (0.3, -3.2, 5, 10e3) o Booléens (true, false) o Caractères (‘a’, ‘b’, ‘?’, ‘&’, ‘0’)  Systèmes de numération o Décimal : 0 … 9, décomposition en puissances de 10 o Hexadécimal : 0 à 9 et A…F, décomposition en puissances de 16 o Binaire : 0 ou 1, décomposition en puissances de 2  Décimal et hexadécimal sont utilisables pour l’être humain  Représentation binaire est utilisable par l’ordinateur  Mot binaire o Bit (Binary digit) o Quartet (nibble) 4 bits o Octet (byte) 8 bits  Terminologie utilisée sur les processeurs 32-bit (y compris ARM) o Demi-mot (half-word) 16 bits Mot (word) 32 bits o Double-mot (double word) 64 bits  /! la terminologie peut changer d’une famille à l’autre o Motorola, Intel o word 16 bits, long word 32 bits, quad word 64 bits Représentation de l’information Microprocesseur (MPU) : Notions
  • 62. 62 Microprocesseurs (MPU) : Mémoires Exécution d’un programme
  • 63. 63 En supposant que le code du programme d'application est dans la RAM, le cycle d'exécution du programme se déroule comme suit : 1. La CPU émet (1) l'adresse de l'emplacement mémoire contenant l'instruction requise (cette adresse est conservée dans le compteur de programme). L'exemple d'adresse est présenté sous forme hexadécimale (3A24), mais il est affiché sous forme binaire sur les lignes d'adresse du processeur. La logique du décodeur d'adresse utilise l'adresse pour sélectionner la puce mémoire allouée à cette adresse. Le bus d'adresses se connecte également directement à la puce de RAM pour sélectionner l'emplacement individuel, ce qui donne un processus de sélection d'emplacement mémoire en deux étapes. 2. Le code d'instruction est renvoyé à la CPU depuis la puce RAM via le bus de données (2). La CPU lit l'instruction du bus de données dans un registre d'instructions. La CPU décode ensuite et exécute l'instruction (3). Les opérandes (code à traiter) sont extraits (4) des emplacements suivants dans la RAM via le bus de données, de la même manière que l'instruction. 3. L'exécution de l'instruction continue en alimentant le ou les opérandes dans la logique de traitement de données (5). Des données supplémentaires peuvent être extraites de la mémoire (6). Le résultat de l'opération est stocké dans un registre de données (7), puis éventuellement dans la mémoire (8) pour une utilisation ultérieure. Entre-temps, le compteur de programme a été incrémenté (augmenté) à l'adresse du code d'instruction suivant. L'adresse de l'instruction suivante est ensuite émise et la séquence est répétée à partir de l'étape 2. Microprocesseurs (MPU) : Exécution d’un programme
  • 64. 64 Microprocesseurs (MPU) : Système Embarqués (SE) Système informatique qui sert à exécuter des programmes ; il procure des résultats ou prend des décisions en fonction des données introduites. Critères de performance des Système Embarqués (SE)
  • 65. 65 Ouvrir la porte du garage Système Embarqués (SE) : Microprocesseurs (MPU)
  • 66. 66 Système Embarqués (SE) : Microprocesseurs (MPU)
  • 67. 67 Logiciel et automatique embarquée pour l'énergie Système Embarqués (SE) : Microprocesseurs (MPU)
  • 68. 68 Architecture générale d'un système informatique Microprocesseur (MPU)
  • 69. 69  Le type de CPU : 386 , 486, Pentium, 68k, Power PC, Monochip, DSP ...  Les fréquences d'horloge.  Les capacités mémoires RAM et ROM.  Le nombre et la nature des dispositifs d'entrées sorties.  La taille et le nombre des bus de données (8, 16, 32, 64)  La taille le nombre des bus d'adresse (16, 24, 32, 64).  Le type des bus d'extension : ISA, PCI, PCM, VME, PXI, Compac PCI, VXI  Les systèmes d'exploitation utilisés : MSDOS, Windows, UNIX, Noyaux temps réels. Microprocesseurs (MPU) Caractéristiques d’un système informatique
  • 70. 70 Pierre LECOY, Professeur ECP, Technologies opto-electroniques. J. Cho et al.: White light-emitting diodes , 1600147 (8 of 17)  Anne Julien-Vergonjanne, XLIM , Pourquoi et comment communiquer en Optique Sans Fils : de l’Infrarouge au Li-Fi . http://www.ledbenchmark.com/faq/LED-interference-issues.html Andras Kovacs et al., Intelligent control for energy-positive street lighting, Energy, 114 (2016) 40-51. Fathima Dheena P.P, IOT Based Smart Street Light Management System, ICCS2017 http://www.gridComm-plc.com/- intel.com/iot https://bushengwang.wordpress.com/2015/06/08/week-13b-smart-city-studies-songdo-and-chicagos-strategies-in-traffic-management/ Latif Ullah Khan, Digital Communications and Networks 3 (2017) 78–88. Image sensor based visible light communication Vehicle Motion and Pixel Illumination Modeling for Image Sensor Based Visible Light Communication Vehicle to vehicle communication using “visible light communication technology”. Emilie Bialic, Intelligent Transportation Systems & Photovoltaic LiFi Communication Solution. https://www.bioenabletech.com/smart-traffic-management-system http://ciscorouterswitch.over-blog.com/2017/02/lifi-vs.wifi-basic-difference-between-lifi-and-wifi.html Moussa Ayyash et al. Coexistence of WiFi and LiFi towards 5G: Concepts, Opportunities, and Challenges, IEEE Communications Magazine - February 2016. LINGJIAOC HEN, et al. Vol. 24, No. 14 | 11 Jul 2016 | OPTICS EXPRESS 15570. Grzegorz J. Blinowski, intl journal of electronics and telecommunications, 2016, VOL. 62, NO. 1, PP. 7-13. Jupeng Ding, November 10, 2010 / Vol. 8, No. 11 / chinese optics letters. Source: http://www.ijcta.com/documents/volumes/vol5issue1/ijcta2014050121.pdf Visible Light Communication Based Traffic Information Broadcasting Systems Visible Light Communication for Cooperative ITS Mayank Swarnkar et al., Architectural Building Protocols for Li-Fi (Light Fidelity), Aminy E. Ostfeld, Flexible photovoltaic power systems: integration opportunities, challenges and advances, 2017. http://idm2011bg.com/led-solutions/led-traffic-solutions/solar-traffic-light-system. Patrizio Primiceri and Paolo Visconti, ARPN Journal of Engineering and Applied Sciences, VOL. 12, NO. 1, JANUARY 2017 ISSN 1819-6608. Pompage par LED de matériaux laser émettant dans le visible ou l’infrarouge proche. OLEDs – Cours commun Ecoles Doctorales SPI/SC – L. Vignau https://www.poal.fr/appfree/filtre-cpl-protection-anti-linky.html https://www.jechange.fr/telecom/internet/guides/courant-porteur-en-ligne-3587 Andras Kovacs et al., Intelligent control for energy-positive street lighting, Energy 114 (2016) 40-51. Ram Sharma, Optimal LED deployment for mobile indoor visible light communication system: Performance analysis. Références
  • 71. 71 Références  F. Z. BELOUADHA, Systèmes embarqués à microcontrôleurs, Filière Génie Informatique-EMI  C. Brunschweiler, Architecture des systèmes embarqués  https://www.ukonline.be/cours/embeddedsystems/programming/chapitre1-1  https://www.gminsights.com/industry-analysis/embedded-system-market  Guy SINNIG, Les bases des systèmes embarqués, IUT – département informatique.  https://blog.orsys.fr/les-carnets/index.php/2015/12/18/tour-dhorizon-des-systemes-embarques-linux/  Les objets connectés Systèmes mobiles et réseaux de capteurs , Conférence Captronic/Openwide – 2 Octobre 2014.  http://drrajivdesaimd.com/2016/07/19/internet-of-things-iot/  The Internet of Things: Vision, Architecture and Applications  https://www.guillaumeriviere.name/estia/poo/tp_iot/  https://axible.io/comprendre-simplement-le-nfc/  http://www.smartgrids-cre.fr/index.php?p=objets-connectes-technologies  Christos Stergiou: Secure integration of IoT and Cloud Computing  https://iotlearners.com/four-pillars-of-iot-m2m-rfid-scada-wsn/  http://www.ameterreading.com/v2/en/iot-versus-m2m-whats-the-difference/  Saber Talari, A Review of Smart Cities Based on the Internet of Things Concept, energies, 2017.  Jorge Higuera, Trends in smart lighting for the Internet of Things  https://www.theengineeringprojects.com/2019/03/introduction-to-dht11.html  Optical Vehicle‐to‐Vehicle Communication System Using LED Transmitter and Camera Receiver.  Etude et réalisation d’un système de communications par lumière visible (VLC/LiFi). Application au domaine Automobile. Alin Cailean  Mesure de distance et transmission de données intervéhicules par phares à LED, Bastien Béchadergue.  https://www.theengineeringprojects.com/2018/06/introduction-to-arduino-uno.html  https://www.lossendiere.com/2017/09/17/famille-carte-arduino/  K.Prathyusha, DESIGN OF EMBEDDED SYSTEMS FOR THE AUTOMATION OF DRIP IRRIGATION  Automatic Irrigation System using Embedded System and GSM Technology  Design of GSM Based Embedded System for Irrigation  https://zarinsam.blogspot.com/2017/07/automatic-irrigation-system-using-8051.html  Microcontroller Based Automatic Drip Irrigation System, Rahul G. https://www.studyforengineering.com/2018/12/gsm-based-automatic-plant-irrigation.html https://circuitdigest.com/microcontroller-projects/arduino-automatic-plant-watering-system https://www.elprocus.com/smart-irrigation-system-using-iot/  M. Safdar Munir et al., Design and Implementation of an IoT System for Smart Energy Consumption and Smart Irrigation in Tunnel Farming  https://www.hackster.io/renesas-team-sece/smart-agriculture-system-with-iot-2efb66  Souvanxay Lorvanleuang*, Yandong Zhao, Automatic Irrigation System Using Android  Pham Viet Hung, Linux Embarqué et Système Embarqué , 2005.  https://www.pantechsolutions.net/iot-based-smart-irrigation-system-using-fpga  https://www.culture-informatique.net/cest-quoi-le-cloud/  https://www.ionos.fr/digitalguide/serveur/know-how/fog-computing/
  • 72. 72 Pierre LECOY, Professeur ECP, Technologies opto-electroniques. J. Cho et al.: White light-emitting diodes , 1600147 (8 of 17)  Anne Julien-Vergonjanne, XLIM , Pourquoi et comment communiquer en Optique Sans Fils : de l’Infrarouge au Li-Fi . http://www.ledbenchmark.com/faq/LED-interference-issues.html Andras Kovacs et al., Intelligent control for energy-positive street lighting, Energy, 114 (2016) 40-51. Fathima Dheena P.P, IOT Based Smart Street Light Management System, ICCS2017 http://www.gridComm-plc.com/- intel.com/iot https://bushengwang.wordpress.com/2015/06/08/week-13b-smart-city-studies-songdo-and-chicagos-strategies-in-traffic-management/ Latif Ullah Khan, Digital Communications and Networks 3 (2017) 78–88. Image sensor based visible light communication Vehicle Motion and Pixel Illumination Modeling for Image Sensor Based Visible Light Communication Vehicle to vehicle communication using “visible light communication technology”. Emilie Bialic, Intelligent Transportation Systems & Photovoltaic LiFi Communication Solution. https://www.bioenabletech.com/smart-traffic-management-system http://ciscorouterswitch.over-blog.com/2017/02/lifi-vs.wifi-basic-difference-between-lifi-and-wifi.html Moussa Ayyash et al. Coexistence of WiFi and LiFi towards 5G: Concepts, Opportunities, and Challenges, IEEE Communications Magazine - February 2016. LINGJIAOC HEN, et al. Vol. 24, No. 14 | 11 Jul 2016 | OPTICS EXPRESS 15570. Grzegorz J. Blinowski, intl journal of electronics and telecommunications, 2016, VOL. 62, NO. 1, PP. 7-13. Jupeng Ding, November 10, 2010 / Vol. 8, No. 11 / chinese optics letters. Source: http://www.ijcta.com/documents/volumes/vol5issue1/ijcta2014050121.pdf Visible Light Communication Based Traffic Information Broadcasting Systems Visible Light Communication for Cooperative ITS Mayank Swarnkar et al., Architectural Building Protocols for Li-Fi (Light Fidelity), Aminy E. Ostfeld, Flexible photovoltaic power systems: integration opportunities, challenges and advances, 2017. http://idm2011bg.com/led-solutions/led-traffic-solutions/solar-traffic-light-system. Patrizio Primiceri and Paolo Visconti, ARPN Journal of Engineering and Applied Sciences, VOL. 12, NO. 1, JANUARY 2017 ISSN 1819-6608. Pompage par LED de matériaux laser émettant dans le visible ou l’infrarouge proche. OLEDs – Cours commun Ecoles Doctorales SPI/SC – L. Vignau https://www.poal.fr/appfree/filtre-cpl-protection-anti-linky.html https://www.jechange.fr/telecom/internet/guides/courant-porteur-en-ligne-3587 Andras Kovacs et al., Intelligent control for energy-positive street lighting, Energy 114 (2016) 40-51. Ram Sharma, Optimal LED deployment for mobile indoor visible light communication system: Performance analysis. Références
  • 73. 73  http://100futurs.fr/blog/loi-de-moore-les-illusions-fonctionnelles-du-futurologue/  https://www.healthline.com/health-news/scientists-developing-nanorobots-to-kill-cancer-tumors#1  http://www.indianjcancer.com/article.asp?issn=0019- 509X;year=2015;volume=52;issue=2;spage=236;epage=241;aulast=Saxena  Introduction aux systèmes embarqués, EMB7000  https://microprocesseurs.communiquons.org/fonctionnementMathematique/typesDeMicroprocesseurs/  http://microprocesseur.over-blog.com/pages/Familles_de_Microprocesseurs-1096246.htm  http://microprocesseur.over-blog.com/pages/Familles_de_Microprocesseurs-1096246.html  http://gei.insa-toulouse.fr/fr/formation_initiale/automatique_electronique/embedded-smart-power-electronics/espe-programme- detaille.html  M. MURUGANANDAM Asst. Professor/EEE, EMBEDDED SYSTEM BASICS AND APPLICATION, Muthayammal Engineering College, Rasipuram-637 408.  Martin Bates, PIC Microcontrollers, An Introduction to Microelectronics, Third Edition 2011.  https://rmdiscala.developpez.com/cours/LesChapitres.html/Cours1/Chap1.5.htm Références
