Cliquez sur la page pour faire évoluer les séquences
1 - Les systèmes automatisés

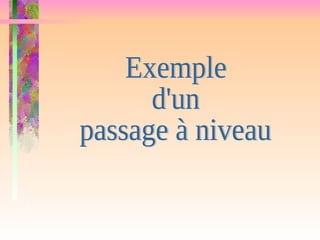

        2 - Exemple de système


            3 - Partie commande, partie opérative

                   4 - Actionneurs

                        5 - Capteurs

                               6 -Description d’un Système automatisé

                                     7 - L ’Organigramme

                                           8 - Le Grafcet

                                               9 - Questionnaire

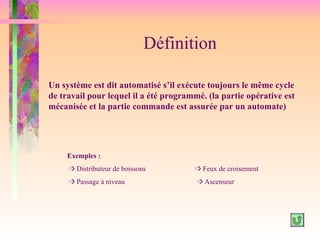

Définition

Un système est dit automatisé s’il exécute toujours le même cycle
de travail pour lequel il a été programmé. (la partie opérative est
mécanisée et la partie commande est assurée par un automate)




     Exemples :
     ³ Distributeur de boissons        ³ Feux de croisement
     ³ Passage à niveau                 ³ Ascenseur

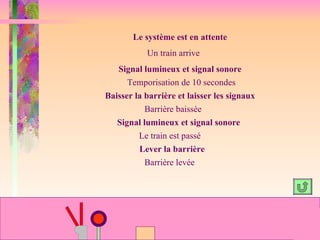

Le système est en attente
           Un train arrive
   Signal lumineux et signal sonore
      Temporisation de 10 secondes
Baisser la barrière et laisser les signaux
           Barrière baissée
   Signal lumineux et signal sonore
         Le train est passé
         Lever la barrière
           Barrière levée

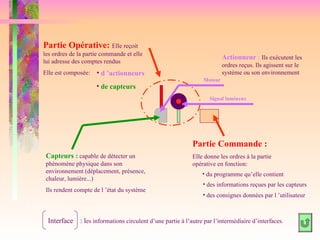

Partie Opérative: Elle reçoit
les ordres de la partie commande et elle
                                                                        Actionneur : Ils exécutent les
lui adresse des comptes rendus
                                                                        ordres reçus. Ils agissent sur le
Elle est composée:   • d ’actionneurs                                   système ou son environnement
                                                               Moteur
                     • de capteurs
                                                                  Signal lumineux




                                                           Partie Commande :
 Capteurs : capable de détecter un                         Elle donne les ordres à la partie
 phénomène physique dans son                               opérative en fonction:
 environnement (déplacement, présence,                         • du programme qu’elle contient
 chaleur, lumière...)
                                                               • des informations reçues par les capteurs
 Ils rendent compte de l ’état du système
                                                               • des consignes données par l ’utilisateur



 Interface : les informations circulent d’une partie à l’autre par l’intermédiaire d’interfaces.

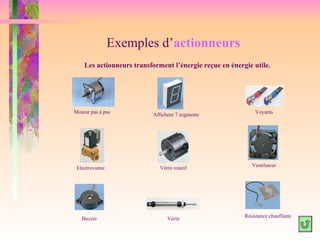

Exemples d’actionneurs
    Les actionneurs transforment l’énergie reçue en énergie utile.




Moteur pas à pas                                             Voyants
                          Afficheur 7 segments




                                                            Ventilateur
 Electrovanne                Vérin rotatif




                                                         Résistance chauffante
   Buzzer                       Vérin

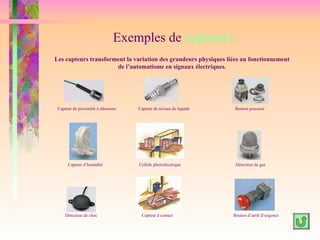

Exemples de capteurs
Les capteurs transforment la variation des grandeurs physiques liées au fonctionnement
                      de l’automatisme en signaux électriques.




 Capteur de proximité à ultrasons   Capteur de niveau de liquide   Bouton poussoir




      Capteur d’humidité            Cellule photoélectrique         Détecteur de gaz




     Détecteur de choc               Capteur à contact             Bouton d’arrêt d’urgence

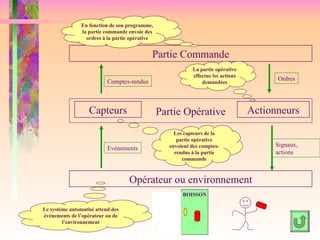

En fonction de son programme,
                la partie commande envoie des
                  ordres à la partie opérative


                                             Partie Commande
                                                             La partie opérative
                                                             effectue les actions
                           Comptes-rendus                                                 Ordres
                                                                 demandées




                   Capteurs                      Partie Opérative                   Actionneurs

                                                      Les capteurs de la
                                                       partie opérative
                                                    envoient des comptes-                Signaux,
                           Evénements
                                                      rendus à la partie                 actions
                                                         commande



                                    Opérateur ou environnement
                                                         BOISSON

Le système automatisé attend des
événements de l’opérateur ou de
        l’environnement
On utilise un outil graphique pour décrire rapidement le fonctionnement
                             du système automatisé


                                     EXEMPLE: éclairage public

                                             Début
  L ’ovale indique le début ou
   la fin de l ’organigramme
                                            La lumière
                                            est éteinte



                                               Il fait    non
                                                nuit
 Le rectangle représente l ’action
       conduisant à un état                  oui
                                            La lumière
                                            est allumée



                                               Il fait    non
                                                jour
Le losange représente sous forme
                                             oui
de question le test permettant de
        détecter un état

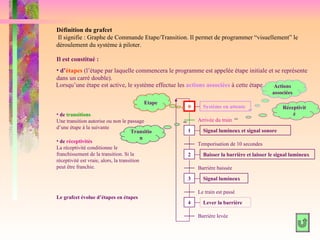

Définition du grafcet
Il signifie : Graphe de Commande Etape/Transition. Il permet de programmer “visuellement” le
déroulement du système à piloter.

Il est constitué :
• d’étapes (l’étape par laquelle commencera le programme est appelée étape initiale et se représente
dans un carré double).
Lorsqu’une étape est active, le système effectue les actions associées à cette étape. Actions
                                                                                         associées
                                            Etape
                                                    0     Système en attente                  Réceptivit
• de transitions                                                                                  é
Une transition autorise ou non le passage               Arrivée du train
d’une étape à la suivante
                                       Transitio    1     Signal lumineux et signal sonore
                                            n
• de réceptivités
                                                        Temporisation de 10 secondes
La réceptivité conditionne le
franchissement de la transition. Si la              2     Baisser la barrière et laisser le signal lumineux
réceptivité est vraie, alors, la transition
peut être franchie.                                     Barrière baissée

                                                    3     Signal lumineux

                                                        Le train est passé
Le grafcet évolue d’étapes en étapes
                                                    4     Lever la barrière

                                                        Barrière levée

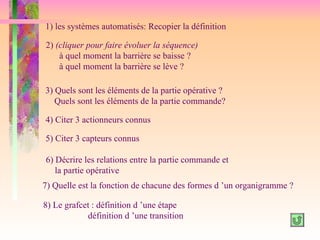

1) les systèmes automatisés: Recopier la définition

2) (cliquer pour faire évoluer la séquence)
    à quel moment la barrière se baisse ?
    à quel moment la barrière se lève ?

3) Quels sont les éléments de la partie opérative ?
   Quels sont les éléments de la partie commande?

4) Citer 3 actionneurs connus

5) Citer 3 capteurs connus

6) Décrire les relations entre la partie commande et
   la partie opérative
7) Quelle est la fonction de chacune des formes d ’un organigramme ?

8) Le grafcet : définition d ’une étape
            définition d ’une transition
Auteur: Fabrice ARENA
              Stagiaire PLC2 TECHNO
                  IUFM BELFORT
(adaptation réalisée à partir de recherche sur internet)
