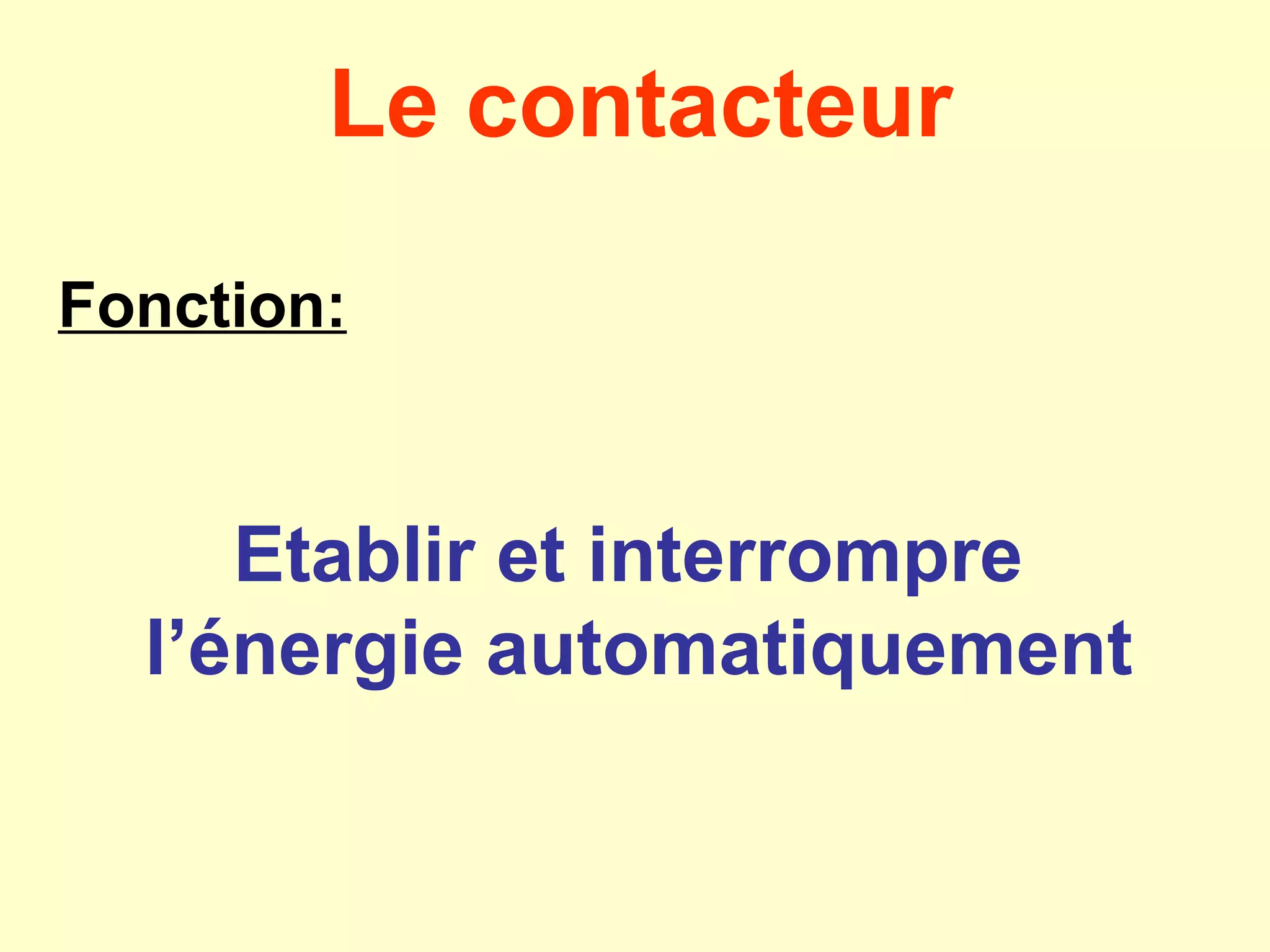

Le contacteur

Fonction:



     Etablir et interrompre
  l’énergie automatiquement
A. Technologie

Vue éclatée:
A. Technologie




                                      Ressort
                                     de rappel




 CM fixe   Bobine fixe   CM mobile

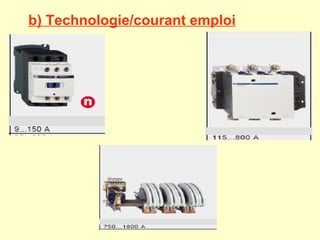

b) Technologie/courant emploi

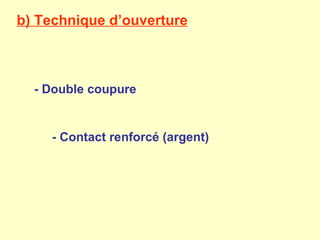

b) Technique d’ouverture



  - Double coupure


    - Contact renforcé (argent)

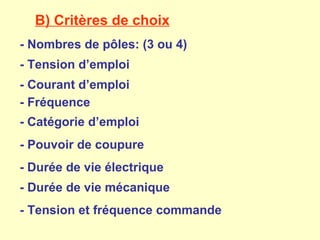

B) Critères de choix

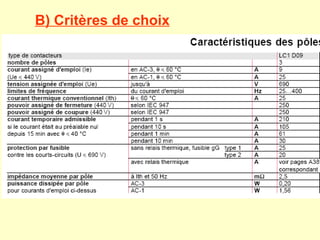

B) Critères de choix
- Nombres de pôles: (3 ou 4)
- Tension d’emploi
- Courant d’emploi
- Fréquence
- Catégorie d’emploi
- Pouvoir de coupure
- Durée de vie électrique
- Durée de vie mécanique
- Tension et fréquence commande

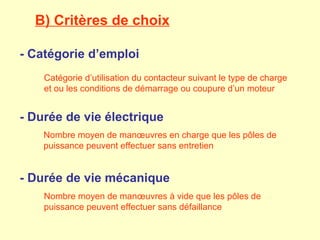

B) Critères de choix

- Catégorie d’emploi
    Catégorie d’utilisation du contacteur suivant le type de charge
    et ou les conditions de démarrage ou coupure d’un moteur


- Durée de vie électrique
    Nombre moyen de manœuvres en charge que les pôles de
    puissance peuvent effectuer sans entretien


- Durée de vie mécanique
    Nombre moyen de manœuvres à vide que les pôles de
    puissance peuvent effectuer sans défaillance
B) Critères de choix
a) Catégorie d’emploi


AC1          Récepteur résistifs ou cos phi > à 0,95


AC2          Récepteur moteur à cages
             Démarrage et freinage à contre courant
             Icoupure = 2,5 In
AC3          Récepteur moteur à cage
             Démarrage et coupure moteur lancé
             Icoupure = 2,5 In ; Ienclench = 5 à 7 In

AC4          Récepteur moteur à cages
             Démarrage et coupure moteur calé
             I de 5 à 7 In
B) Critères de choix
b) Durée de vie d’un contacteur   AC1

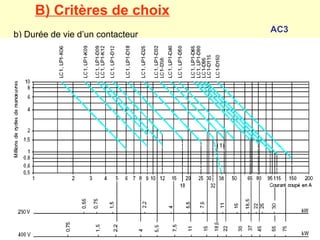

B) Critères de choix
                                  AC3
b) Durée de vie d’un contacteur
3
    L3        T3   L6            5              6             L3                                                  L3                                                                     L3
                                                                                                                                                                                                                         FOLIO 1
2
    L2        T2   L5            3              4             L2                                                  L2                                                                     L2

1
    L1        T1   L4            1              2             L1                                                  L1                                                                     L1


    N         N    N1         N                 N             N                                                    N                                                                     N




                                                                        N



                                                                                        1
                                      Q1




                                                                                                                                         3



                                                                                                                                                    5
                                                                                                                              1
                                                    H10       Q10
                                                                                                                       Q2




                                                                        N



                                                                                        2
                                                                       N4           L10
         Q0




                                                                                                                                                                                                        N



                                                                                                                                                                                                                  1



                                                                                                                                                                                                                           3



                                                                                                                                                                                                                                   5
                                                Jeux de
              N1   L4                           barres sous             X1/N1           X1/L2                                      I>         I>         I>
                                                tension                A1 : PULSAR
                                                                                                                                                                                                       Q3
                        L4




                                                                                                                              2



                                                                                                                                         4



                                                                                                                                                    6
                                 L4                                                                                                                                        L23
                         L4                                                 X1/T1        X1/T2




                                                                                                                                                                                                        N



                                                                                                                                                                                                                  2



                                                                                                                                                                                                                           4



                                                                                                                                                                                                                                   6
                                      Vers folio3                                                         L11                                                        L22
                   N1
                                                                                    L12                    Vers folio2                                        L21                                       N5       L30      L31     L32
                                 N1                                    L11
                                                                                                           (240 V secouru)
                                                                                                          L12
                                                                                                                                                              KM21




                                                                                                                              1



                                                                                                                                         3



                                                                                                                                                    5




                                                                                                                                                                            1



                                                                                                                                                                                 3



                                                                                                                                                                                     5
                                                                        1




                                                                                        3




                                                                                                                                                                                                        1



                                                                                                                                                                                                                  3



                                                                                                                                                                                                                           5



                                                                                                                                                                                                                                   7
                                                                                                                       KM22
              1


                   3




                                                              KM1                                                                                                    L26                      KM3
                                                                        2




                                                                                        4




                                                                                                                              2



                                                                                                                                         4



                                                                                                                                                    6




                                                                                                                                                                            2



                                                                                                                                                                                 4



                                                                                                                                                                                     6
                                                                       L13          L14
         Q6                                                                                                                                                    L25




                                                                                                                                                                                                        2



                                                                                                                                                                                                                  4



                                                                                                                                                                                                                           6



                                                                                                                                                                                                                                   8
                                                                            L1              L2                                                           L24
                                                                   E                                 E
                              L9                                            ATV (A10)                                                                                                                   N6       L33      L34     L35
              2



                   4




                                                                            U           V            W




                                                                                                                              1



                                                                                                                                         3



                                                                                                                                                    5
                             S0
              N3   L9                                                                                                   F2
                                      L8



                                                                                                                              2



                                                                                                                                        4


                                                                                                                                                   6
                                                                       L18       L19         L20

                             L                                                                                               L27        L28        L29


                             N3
                                                                                                                             B2     B2         B2         B2                                  B2       B2       B2       B2       B2
                                                       B1              B1        B1          B1          B1
                                                                                                                              7         8          9          6                                    1        5        2        3        4
                                                          1             2           3            4        5




                                     PC                                                                                                 3
                                                                                3
                                                                                                                                                                                                                CHAUFFAGE
                                                                                                                         MONTEE/DESCENT
                                                                            MALAXEUR
                                                                                                                               E
                                                                                                                           COUVERCLE
