1. Prise de terre???
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

2. "Corps conducteur enterré,ou
ensemble de corps conducteurs
enterrés et interconnectés assurant
une liaison électrique avec la terre"
La prise de terre,
qu’est ce donc
?
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

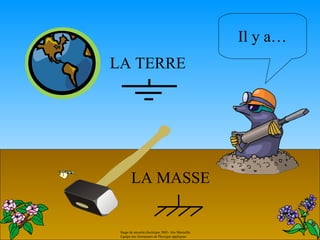

3. Il y a…
LA TERRE
LA MASSE
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

4. REALISATION PRATIQUE
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

5. Exemple du régime de
distribution dit TT
(Terre-Terre)
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

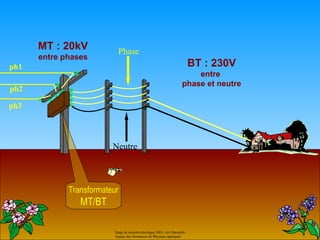

6. MT : 20kV Phase
entre phases
ph1 BT : 230V
entre
phase et neutre
ph2
ph3
Neutre
Transformateur
MT/BT
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

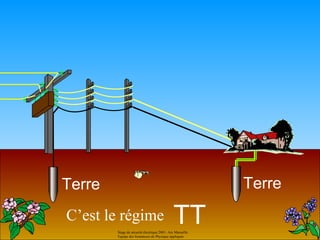

7. Terre Terre
C’est le régime TT
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

8. Il existe différents
régimes de neutre
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

9. Identification
des schémas de liaisons
à la terre
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

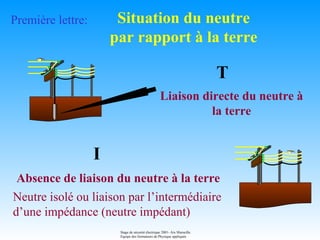

10. Première lettre: Situation du neutre
par rapport à la terre
T
Liaison directe du neutre à
la terre
I
Absence de liaison du neutre à la terre
Neutre isolé ou liaison par l’intermédiaire
d’une impédance (neutre impédant)
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

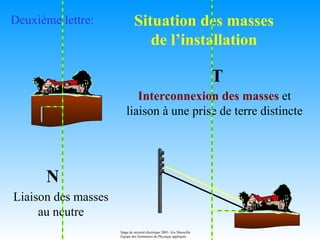

11. Deuxième lettre: Situation des masses
de l’installation
T
Interconnexion des masses et
liaison à une prise de terre distincte
N
Liaison des masses
au neutre
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

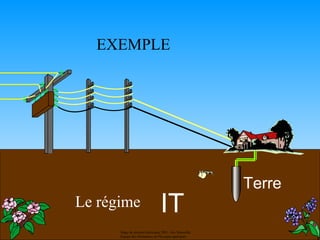

12. EXEMPLE
Terre
Le régime IT
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

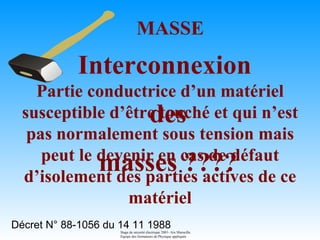

13. MASSE
Interconnexion
Partie conductrice d’un matériel
des
susceptible d’être touché et qui n’est
pas normalement sous tension mais
peut le devenir en cas de défaut
masses ???? de ce
d’isolement des parties actives
matériel
Décret N° 88-1056 du 14 11 1988
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

14. Interconnexions
Salle d’eau
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

15. FILS CONDUCTEURS
D’ALIMENTATION ELECTRIQUE
PHASE conducteur électrique uni, de
couleur quelconque sauf bleu, vert et jaune
NEUTRE conducteur électrique uni, de
couleur bleu clair
Conducteur de protection pour la mise à la terre
