1. LA TEMPERATURE :
MESURE ET DETECTION
Thermostat à bilame
Thermistances CTN et CTP
Les sondes thermorésistives : Pt 100
Les thermocouples
BTS ELECTROTECHNIQUE LISLET GEOFFROY

2. BTS Electrotechnique
Température : mesure et détection

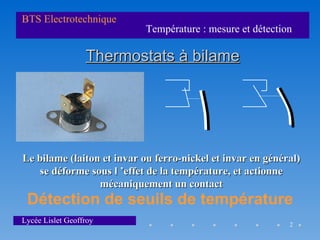

Thermostats à bilame
Le bilame (laiton et invar ou ferro-nickel et invar en général)
se déforme sous l ’effet de la température, et actionne
mécaniquement un contact
Détection de seuils de température
Lycée Lislet Geoffroy 2

3. BTS Electrotechnique
Température : mesure et détection

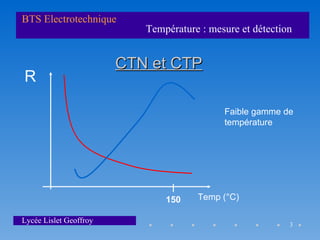

CTN et CTP
R
Faible gamme de
température
150 Temp (°C)
Lycée Lislet Geoffroy 3

4. BTS Electrotechnique
Température : mesure et détection

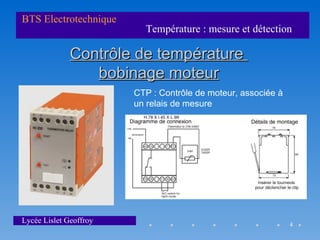

Contrôle de température
bobinage moteur
CTP : Contrôle de moteur, associée à
un relais de mesure
Lycée Lislet Geoffroy 4

5. BTS Electrotechnique
Température : mesure et détection

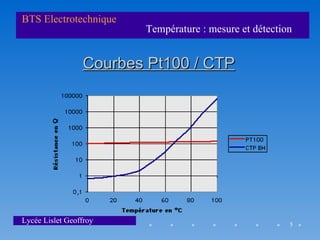

Courbes Pt100 / CTP
Lycée Lislet Geoffroy 5

6. BTS Electrotechnique
Température : mesure et détection

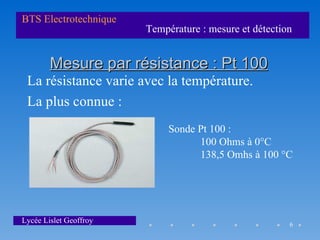

Mesure par résistance : Pt 100
La résistance varie avec la température.
La plus connue :
Sonde Pt 100 :
100 Ohms à 0°C
138,5 Omhs à 100 °C
Lycée Lislet Geoffroy 6

7. BTS Electrotechnique
Température : mesure et détection

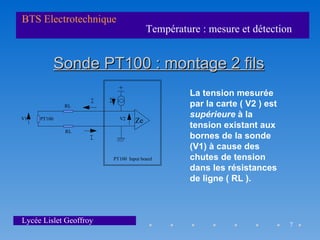

Sonde PT100 : montage 2 fils
+
La tension mesurée
I I
RL par la carte ( V2 ) est
V1 PT100 V2
supérieure à la
Ze
tension existant aux
RL
I bornes de la sonde
(V1) à cause des
PT100 Input board chutes de tension
dans les résistances
de ligne ( RL ).
Lycée Lislet Geoffroy 7

8. BTS Electrotechnique
Température : mesure et détection

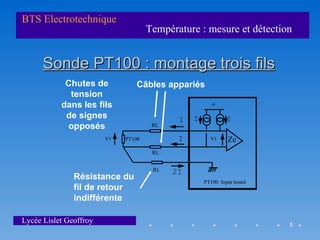

Sonde PT100 : montage trois fils
Chutes de Câbles appariés
tension
dans les fils +
de signes I I I
opposés RL
V1 PT100 I V1 Ze
RL
RL 2I
Résistance du PT100 Input board
fil de retour
indifférente
Lycée Lislet Geoffroy 8

9. BTS Electrotechnique
Température : mesure et détection

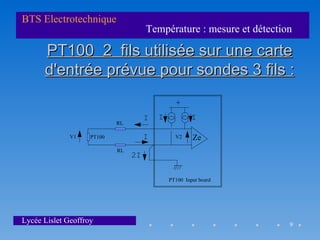

PT100 2 fils utilisée sur une carte
d'entrée prévue pour sondes 3 fils :
+
I I I
RL
V1 PT100 I V2 Ze
RL
2I
PT100 Input board
Lycée Lislet Geoffroy 9

10. BTS Electrotechnique
Température : mesure et détection

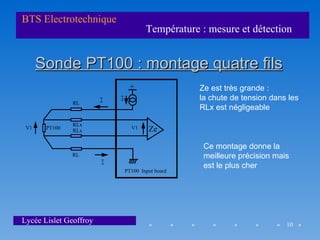

Sonde PT100 : montage quatre fils
+ Ze est très grande :
I I la chute de tension dans les
RL
RLx est négligeable
RLx
V1 PT100 RLx
V1 Ze
Ce montage donne la
RL meilleure précision mais
I est le plus cher
PT100 Input board
Lycée Lislet Geoffroy 10

11. BTS Electrotechnique
Température : mesure et détection

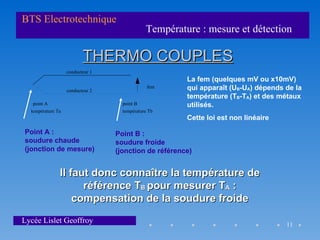

THERMO COUPLES
conducteur 1
La fem (quelques mV ou x10mV)
conducteur 2
fem qui apparaît (UB-UA) dépends de la
température (TB-TA) et des métaux
point A point B utilisés.
température Ta température Tb
Cette loi est non linéaire
Point A : Point B :
soudure chaude soudure froide
(jonction de mesure) (jonction de référence)
Il faut donc connaître la température de
référence TB pour mesurer TA :
compensation de la soudure froide
Lycée Lislet Geoffroy 11

12. BTS Electrotechnique
Température : mesure et détection

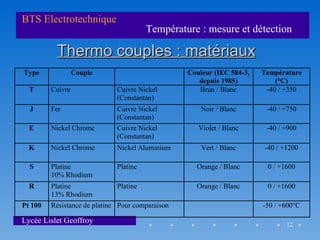

Thermo couples : matériaux
Type Couple Couleur (IEC 584-3, Température
depuis 1985) (°C)
T Cuivre Cuivre Nickel Brun / Blanc -40 / +350
(Constantan)
J Fer Cuivre Nickel Noir / Blanc -40 / +750
(Constantan)
E Nickel Chrome Cuivre Nickel Violet / Blanc -40 / +900
(Constantan)
K Nickel Chrome Nickel Aluminium Vert / Blanc -40 / +1200
S Platine Platine Orange / Blanc 0 / +1600
10% Rhodium
R Platine Platine Orange / Blanc 0 / +1600
13% Rhodium
Pt 100 Résistance de platine Pour comparaison -50 / +600°C
Lycée Lislet Geoffroy 12

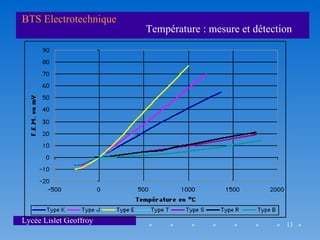

13. BTS Electrotechnique
Température : mesure et détection
Lycée Lislet Geoffroy 13

14. BTS Electrotechnique
Température : mesure et détection

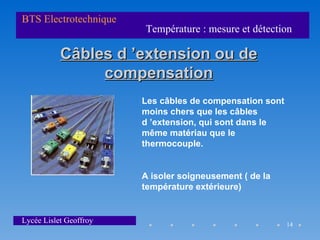

Câbles d ’extension ou de
compensation
Les câbles de compensation sont
moins chers que les câbles
d ’extension, qui sont dans le
même matériau que le
thermocouple.
A isoler soigneusement ( de la
température extérieure)
Lycée Lislet Geoffroy 14

15. BTS Electrotechnique
Température : mesure et détection

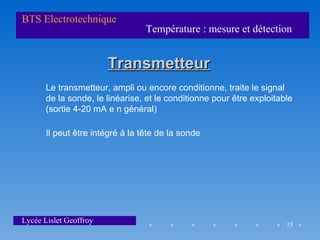

Transmetteur
Le transmetteur, ampli ou encore conditionne, traite le signal
de la sonde, le linéarise, et le conditionne pour être exploitable
(sortie 4-20 mA e n général)
Il peut être intégré à la tête de la sonde
Lycée Lislet Geoffroy 15

16. BTS Electrotechnique
Température : mesure et détection
Sonde de mesure industrielle
Lycée Lislet Geoffroy 16

17. BTS Electrotechnique
Température : mesure et détection

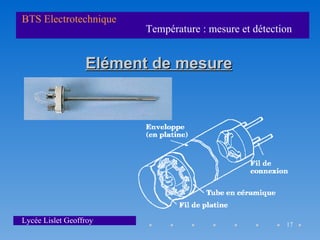

Elément de mesure
Lycée Lislet Geoffroy 17
