1. Calcul du courant
de défaut
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

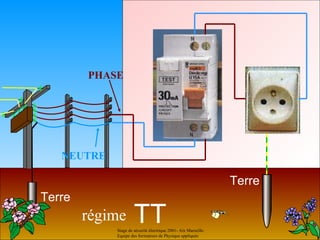

2. PHASE
NEUTRE
Terre
Terre
régime TT
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

3. Schéma électrique
Masse
U
Récepteur
Rt
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

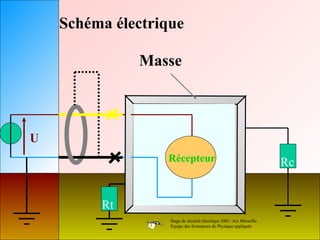

4. Schéma électrique
Masse
U
Récepteur Rc
Rt
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

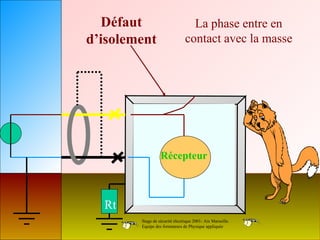

5. Défaut La phase entre en
d’isolement contact avec la masse
Récepteur
Rt
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

6. U
Récepteur
Rc
Rt
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

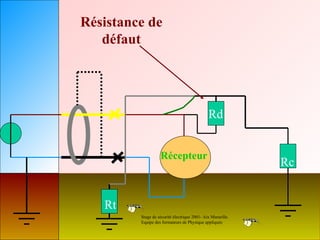

7. Résistance de
défaut
Rd
Récepteur
Rc
Rt
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

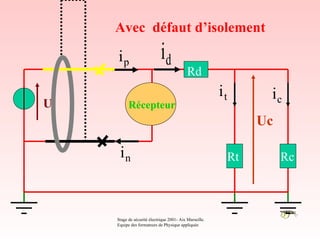

8. Avec défaut d’isolement
ip id
Rd
it ic
U Récepteur
Uc
in Rt Rc
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

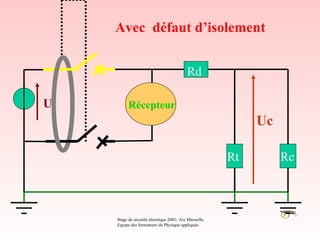

9. Avec défaut d’isolement
Rd
U Récepteur
Uc
Rt Rc
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

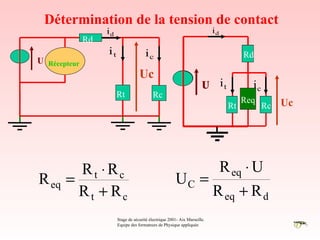

10. Détermination de la tension de contact
id id
Rd
it ic Rd
U Récepteur
Uc
U it ic
Rt Rc
Req Uc
Rt Rc
Rt ⋅ Rc R eq ⋅ U
R eq = UC =
Rt + Rc R eq + R d
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

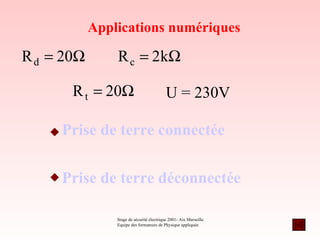

11. Applications numériques
R d = 20Ω R c = 2kΩ
R t = 20Ω U = 230V
Prise de terre connectée
Prise de terre déconnectée
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

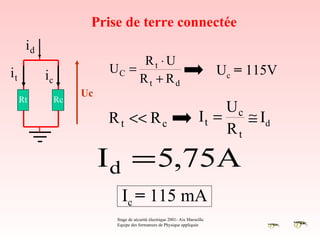

12. Prise de terre connectée
id
Rt ⋅ U
it UC = Uc = 115V
ic Rt + Rd
Uc
Rt Rc
Uc
R t << R c It = ≅ Id
Rt
I d = 5,75A
Ic = 115 mA
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

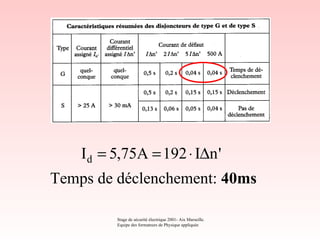

13. Id = 5,75A = 192 ⋅ I∆n '
Temps de déclenchement: 40ms
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

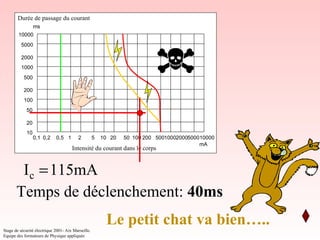

14. Durée de passage du courant
ms
10000
5000
2000
1000
500
200
100
50
20
10
0,1 0,2 0,5 1 2 5 10 20 50 100 200 50010002000500010000
mA
Intensité du courant dans le corps
Ic = 115mA
Temps de déclenchement: 40ms
Stage de sécurité électrique 2001- Aix Marseille.
Le petit chat va bien…..
Equipe des formateurs de Physique appliquée

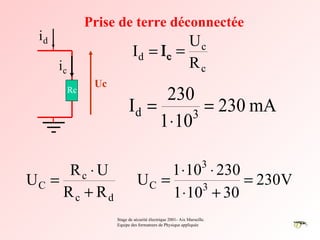

15. Prise de terre déconnectée
id Uc
Id = Ic =
ic Rc
Uc
Rc
230
Id = 3
= 230 mA
1 ⋅ 10
3
Rc ⋅ U 1 ⋅10 ⋅ 230
UC = UC = = 230V
Rc + Rd 3
1 ⋅10 + 30
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

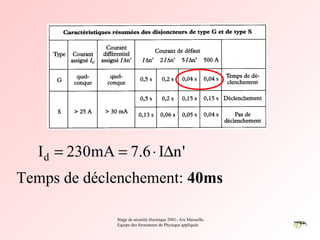

16. Id = 230mA = 7.6 ⋅ I∆n '
Temps de déclenchement: 40ms
Stage de sécurité électrique 2001- Aix Marseille.
Equipe des formateurs de Physique appliquée

17. Durée de passage du courant
ms
10000
5000
2000
Ic = 230mA
1000
500
200 t d = 40ms
100
50
20
10
0,1 0,2 0,5 1 2 5 10 20 50 100 200 50010002000500010000
mA
Intensité du courant dans le corps
Zone de contraction musculaire et difficulté respiratoire
Le petit chat va mal…
