1. 1. INSTALLATION

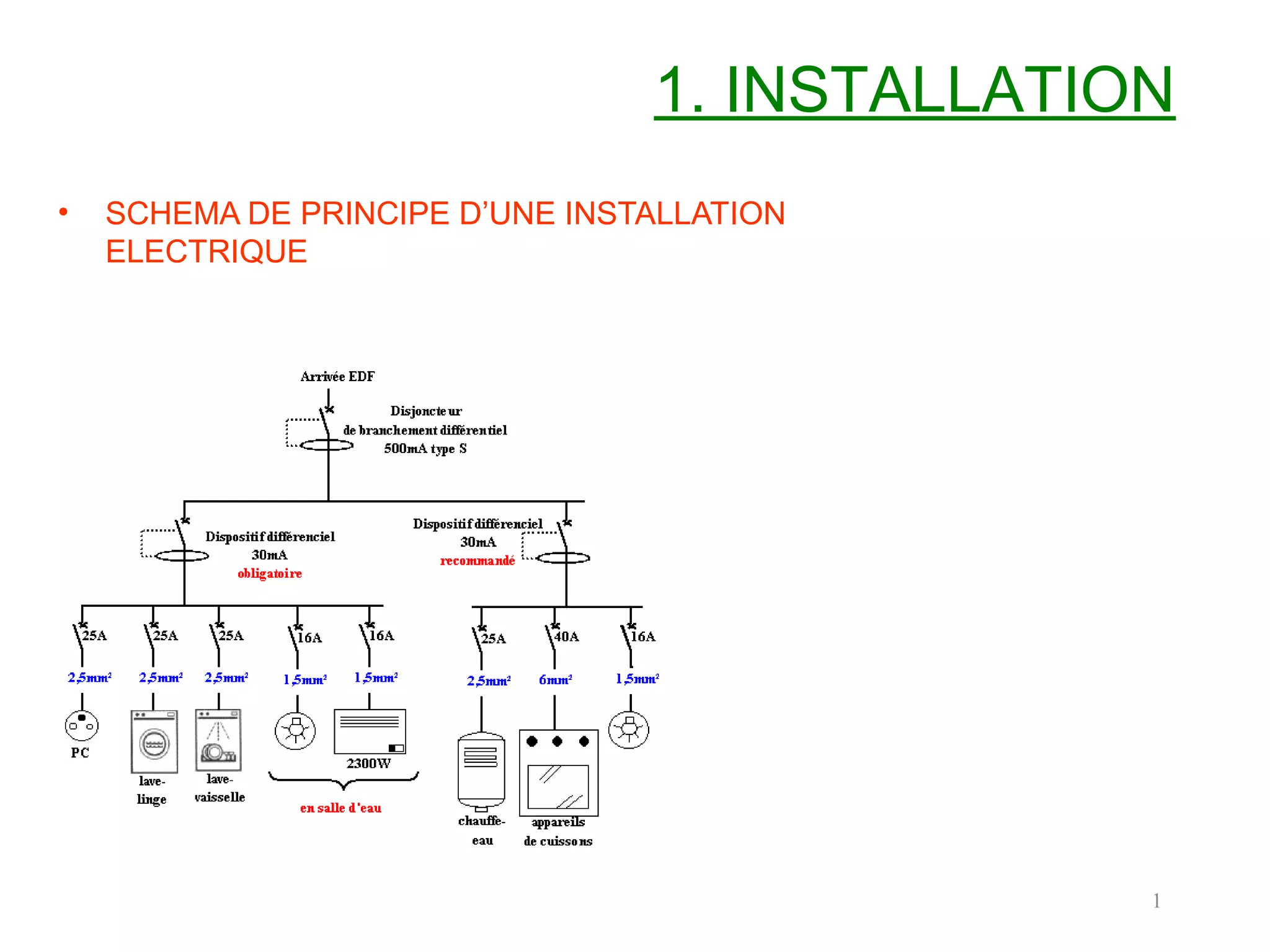

• SCHEMA DE PRINCIPE D’UNE INSTALLATION
ELECTRIQUE
1
L'alimentation électrique
d'une habitation est
assurée par un
compteur SONELGAZ
situé à l'intérieur ou
l'extérieur de
l'habitation. Ce
compteur est relié à un
disjoncteur général de
branchement plombé
par SONELGAZ.

2. 2

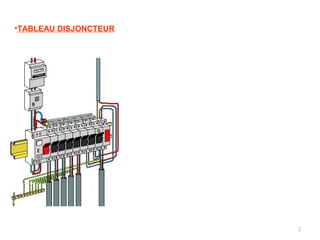

•TABLEAU DISJONCTEUR
• Il existe en différentes tailles permettant
la fixation d'appareillages modulables par
clipsage sur une ou plusieurs rangées de
rails.
De ce tableau partent les différents types
de lignes ou circuits qui alimentent
l'habitation en électricité : circuits
d'éclairage, de prise, de chauffage, de
chauffe eau, etc.
Chacun de ces circuits doit être constitué
de fils d'une section adaptée à la
puissance des appareils qu'il alimente.
• Dans une installation domestique, le
tableau de répartition distribue l'énergie
électrique depuis l'arrivée SONELGAZ
vers les différents circuits électriques de
l'habitation.

3. 3

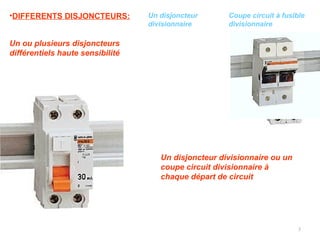

Un ou plusieurs disjoncteurs
différentiels haute sensibilité pour
assurer la protection des personnes
contre les risques électriques.
Un disjoncteur divisionnaire ou un
coupe circuit divisionnaire à
chaque départ de circuit pour
assurer la protection des matériels et
conducteurs électriques de
l'installation.
Un disjoncteur
divisionnaire
Coupe circuit à fusible
divisionnaire
•DIFFERENTS DISJONCTEURS:

4. 4

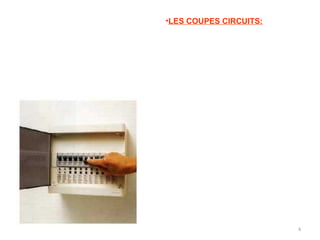

•LES COUPES CIRCUITS:Le coupe-circuit est un
ensemble, comportant
d'une part un socle ou
un boîtier, et d'autre part
un dispositif de
protection amovible ou
non.
Lorsqu'une surtension ou un court-
circuit se produit, un dispositif doit
réagir immédiatement et interrompre
le courant, pour éviter les accidents :
électrocution de l'utilisateur, incendie,
fusion des conducteurs, détérioration
de l'appareil, etc. Tel est le rôle des
coupe-circuits qui, selon les types
interviennent plus ou moins
rapidement. Mais ils permettent aussi
d'interrompre une partie de
l'alimentation de la maison, pour
effectuer en toute sécurité une
réparation ou tout autre travail sur le
circuit.

5. 2. CONDUCTEURS et CONDUITES
5

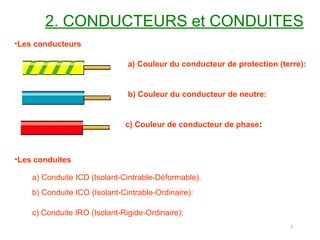

•Les conducteurs pour assurer l'alimentation électrique des appareils.
a) Couleur du conducteur de protection (terre):
Vert jaune exclusivement.
b) Couleur du conducteur de neutre:
On lui affecte la couleur bleu claire
c) Couleur de conducteur de phase:
Rouge ou noir.
•Les conduites pour la protection des conducteurs.
a) Conduite ICD (Isolant-Cintrable-Déformable).
b) Conduite ICO (Isolant-Cintrable-Ordinaire): On l’utilise pour les vides de
construction: faux plafond, plancher en bois…..etc.
c) Conduite IRO (Isolant-Rigide-Ordinaire): réservés aux caves, sous-
sol…..etc.

6. 3. SYMBOLES
C
T
T.V.
Interrupteur Simple Allumage
Interrupteur Va et Vient
Interrupteur Simple Allumage avec
temoin Lumineux
Bouton Poussoir
Bouton Poussoir porte étiquette
Prise de Courant
Double Prise de Courant
Prise d'Antenne TV/FM
Prise Téléphonique
Spot Encastré
Réglette
Douille à bout de fils
Liaison équipotentielle
Carillon
Tableau d'Abonnée
Alimentation Particulière
Sortie de Cables
6

7. 4. SCHEMAS
7

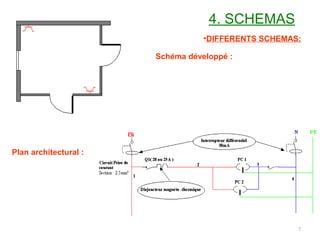

Plan architectural :
Exemple : Chambre
comportant 2 prises
de courant bipolaires
avec terre (2P+T).
Schéma développé :
Les 2 prises de courant sont
alimentées par le même circuit. La
protection des personnes est
assurée par disjoncteur différentiel
et la protection des matériels par
disjoncteurs magnétothermiques.
•DIFFERENTS SCHEMAS:

8. 8
Schéma Unifilaire
Schéma Multifilaire

9. 9

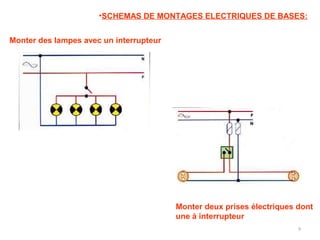

•SCHEMAS DE MONTAGES ELECTRIQUES DE BASES:
Monter des lampes avec un interrupteur
Monter deux prises électriques dont
une à interrupteur
Le circuit électrique le plus simple est le
montage d'une seule lampe. Le premier fil
est piqué sur le fil de phase (P) et
raccorder à une des bornes de
l'interrupteur. Le fil suivant relie
l'interrupteur à la lampe et le dernier la
lampe au fil neutre.
Un circuit de prise sans interrupteur est
facile à réaliser. Il suffit de relier une
borne de la prise à la phase et l'autre au
neutre. La boucle nécessaire au passage
du courant est refermée lorsque l'on
enfonce une fiche dans la prise.

10. 10

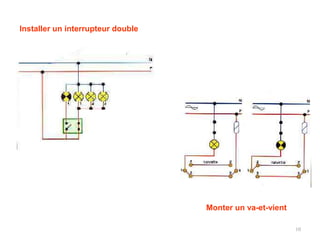

Installer un interrupteur double
Monter un va-et-vient
Un interrupteur double est très utile dans
le cas d'un plafonnier ou d'un éclairage
indirect pour faire varier l'intensité de la
lumière diffusée par le nombre de
lampes allumées. Il suffit de placer deux
interrupteurs indépendants côte à côte.
Dans un circuit de va-et-vient, la difficulté ne
réside plus dans le nombre de lampes mais
dans la présence de deux interrupteurs qui
commandent le même appareil depuis deux
points différents de la pièce.

11. 11

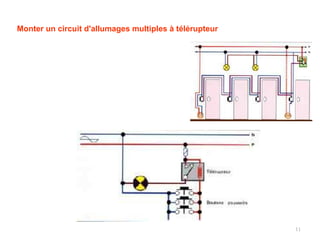

Monter un circuit d'allumages multiples à télérupteur
Un montage de va-et-vient classique est pratique
mais limité à deux interrupteurs. Pour disposer
de nombreux points d'allumage, installer un télé
rupteur (simple électro-aimant à bascule). Quand
on actionne un des boutons-poussoirs, on envoie
un bref signal électrique au télé rupteur qui
bascule et établit le contact. Une nouvelle
impulsion le fait revenir à sa position d'origine.

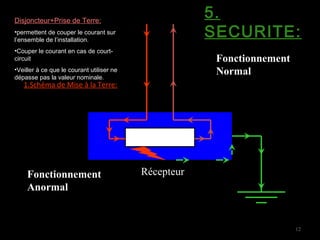

12. 1.Schéma de Mise à la Terre:
12
Fonctionnement
Normal
RécepteurFonctionnement
Anormal
5.
SECURITE:
Disjoncteur+Prise de Terre:
•permettent de couper le courant sur
l’ensemble de l’installation.
•Couper le courant en cas de court-
circuit
•Veiller à ce que le courant utiliser ne
dépasse pas la valeur nominale.

13. 13
Ph NBouton
d’enclenchement
Bouton de
dé clenchement
é lectro-aimant
UTILISATION
Bobine de dé tection
Pô les principaux
Dé clenchement
magné to thermique
Tore magné tique
RESEAU
Bobine de NeutreBobine de Phase

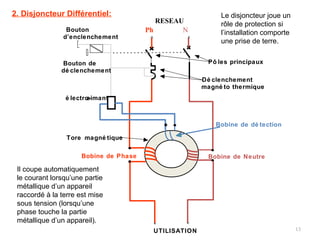

2. Disjoncteur Différentiel: Le disjoncteur joue un
rôle de protection si
l’installation comporte
une prise de terre.
Il coupe automatiquement
le courant lorsqu’une partie
métallique d’un appareil
raccordé à la terre est mise
sous tension (lorsqu’une
phase touche la partie
métallique d’un appareil).

14. 14
6.
ECLAIRAGE :
•LAMPES A INCANDESCENCES :
1. Lampe à Incandescence
Classique.
2. Lampe à Incandescence
Halogène.
3. Lampe à Incandescence à
Réflecteur.
•Utilisation:
•Chez particulier pour mettre en valeur Bibliothèque,
Tableau…..
•Les restaurants, cafés, hôtels, salles de spectacles.
•Boutique (éclairage vitrine).

15. 15

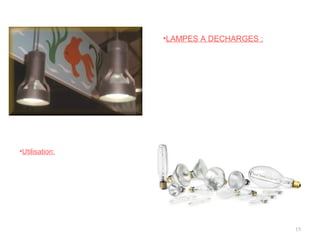

•LAMPES A DECHARGES :
1. Lampe à Noyau de Mercure.
2. Lampe à Vapeur de Mercure.
3. Lampe à Vapeur e Sodium.
4. Lampe à Iodure Métallique.
•Utilisation:
•Eclairage extérieur et publique.
•Les grandes surfaces.
•Les salles de sports.
•L’industrie.

16. 16

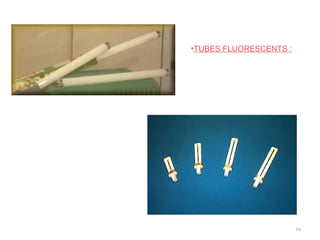

•TUBES FLUORESCENTS :
Ce sont des lampes à
décharges mettant en jeu le
principe de la fluorescence.

17. 17

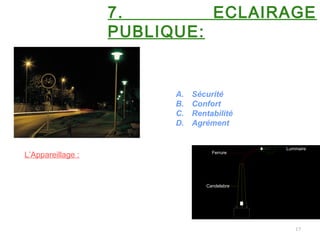

7. ECLAIRAGE
PUBLIQUE:
Les objectifs à atteindre en éclairage de
voies publiques peuvent être de quatre
ordres :
A. Sécurité
B. Confort
C. Rentabilité
D. Agrément
L’Appareillage :se compose généralement de:
•D’un Luminaire
•D’une Ferrure
•D’une Candelarre
Luminaire
Ferrure
Candelabre

18. 18

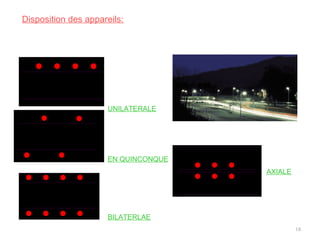

Disposition des appareils:
Pour assurer une certaine uniformité d’éclairement la disposition des
appareils peut être:
UNILATERALE
EN QUINCONQUE
BILATERLAE
AXIALE
