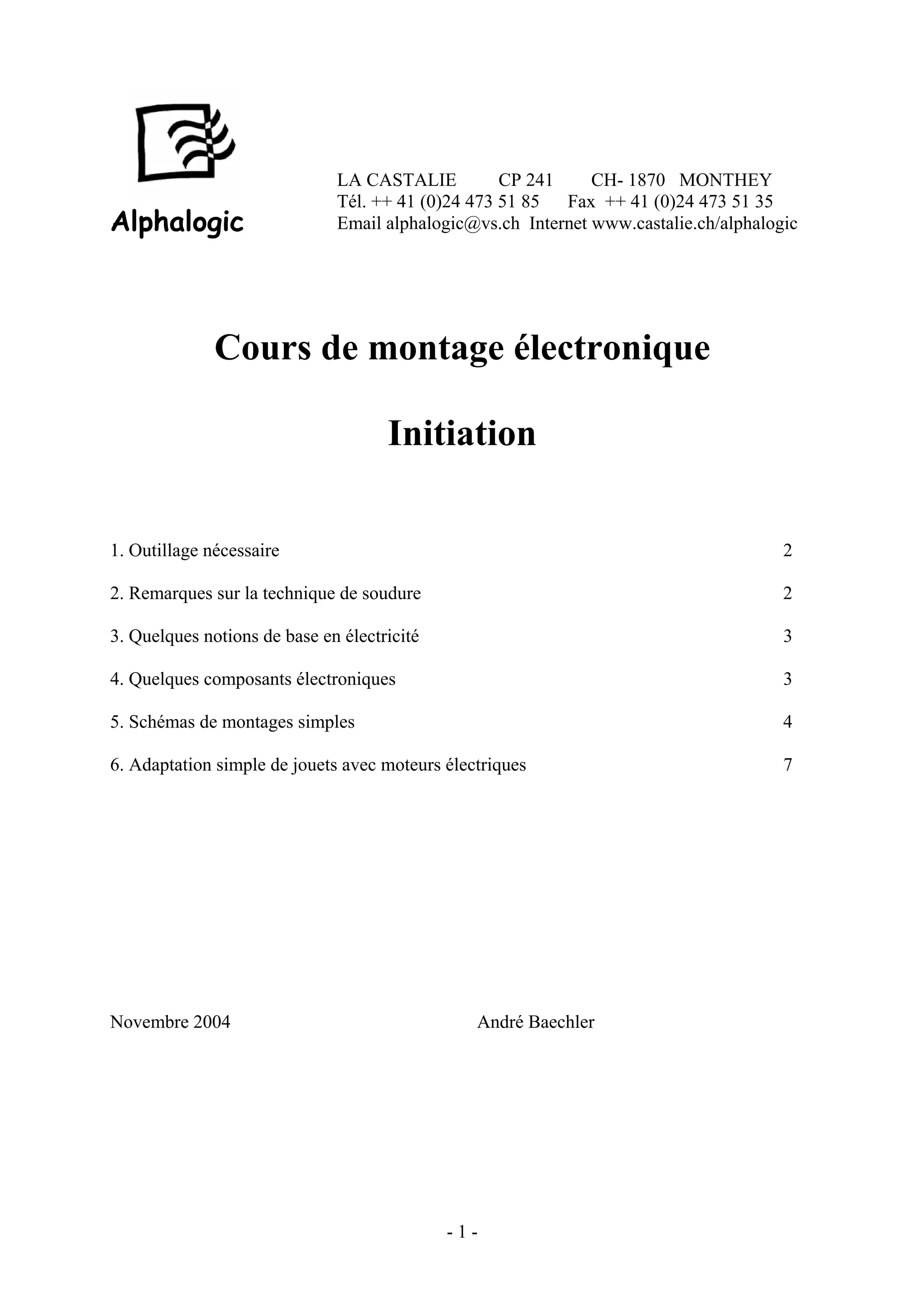

Alphalogic

LA CASTALIE
CP 241
CH- 1870 MONTHEY
Tél. ++ 41 (0)24 473 51 85
Fax ++ 41 (0)24 473 51 35
Email alphalogic@vs.ch Internet www.castalie.ch/alphalogic

Cours de montage électronique
Initiation
1. Outillage nécessaire

2

2. Remarques sur la technique de soudure

2

3. Quelques notions de base en électricité

3

4. Quelques composants électroniques

3

5. Schémas de montages simples

4

6. Adaptation simple de jouets avec moteurs électriques

7

Novembre 2004

André Baechler

-1-
1. Outillage nécessaire
En plus d'un outillage de base (divers tournevis, clés, marteau, pince universelle, scie à
métaux, limes), il faut avoir les instruments suivants :
- Une pince coupante à becs fins
- Si possible une pince à dénuder
- Un multimètre
- Un fer à souder de 30 à 60 W avec support, fil d'étain et tresse à dessouder
- Un foret pour circuits imprimés
- Quelques câbles de laboratoire avec pinces
- Si possible une alimentation stabilisée réglable

2. Remarques sur la technique de soudure
Pour réussir une soudure, il faut que l'étain se soit bien accroché au support et au composant.
Pour cela, il faut chauffer en même temps le fil ou la patte du composant et la zone du support
où il sera fixé. On applique alors le fil d'étain qui fond en s'étalant sur les deux parties qui sont
chaudes.
Il faut faire attention de ne pas trop chauffer les composant dont certains peuvent brûler et
ainsi se détruire. De même certaines gaines de protection des fils électriques ne supportent pas
toujours trop de chaleur; elles fondent et le fil n'est alors plus protégé. Lorsque le support est
une surface métallique avec une certaine masse, il est plus long à chauffer. Dans ce cas, on
prépare cette partie métallique en y fondant une goutte d'étain; seulement après on y soude le
composant en faisant refondre cette goutte. On évite ainsi la surchauffe. De même avec
certains connecteurs où il faut placer les fils dans de tout petits tubes. Je préfère alors remplir
les petits tubes avec la soudure avant de réchauffer rapidement chaque tube en y plongeant le
bout de fil déjà étamé (voir ci-après).
Attention aussi à bien torsader les multiples brins des fils électriques souples avant de les
enfiler dans les trous, pour éviter que certains brins n'y entrent pas correctement et fassent des
ponts avec d'autres composants. Il est aussi possible d'étamer le bout, c'est-à-dire de chauffer
le bout tout en appliquant le fil d'étain.
Lorsque les lignes d'un circuit imprimé sont très proches, il faut veiller à ne pas chauffer en
même temps la ligne adjacente, sans quoi la soudure fera un pont entre les deux lignes.
Si on a fait une erreur, on peut le plus souvent la réparer en utilisant la tresse à dessouder.
Pour y arriver, on place la tresse au-dessus de la zone à récupérer. On place le fer à souder sur
le tresse qui va se chauffer et pomper l'étain. On coupe le bout de la tresse imbibée et on
recommence au besoin.
Attention tout de même à ne pas travailler trop longtemps dans un local fermé sans aérer de
temps en temps. Les vapeurs dégagées par le fil d'étain ne sont pas forcément recommandées
pour la santé.

-2-

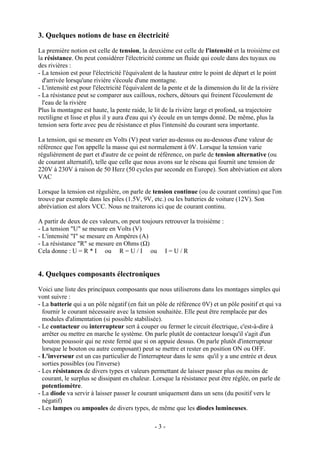

3. Quelques notions de base en électricité
La première notion est celle de tension, la deuxième est celle de l'intensité et la troisième est
la résistance. On peut considérer l'électricité comme un fluide qui coule dans des tuyaux ou
des rivières :
- La tension est pour l'électricité l'équivalent de la hauteur entre le point de départ et le point
d'arrivée lorsqu'une rivière s'écoule d'une montagne.
- L'intensité est pour l'électricité l'équivalent de la pente et de la dimension du lit de la rivière
- La résistance peut se comparer aux cailloux, rochers, détours qui freinent l'écoulement de
l'eau de la rivière
Plus la montagne est haute, la pente raide, le lit de la rivière large et profond, sa trajectoire
rectiligne et lisse et plus il y aura d'eau qui s'y écoule en un temps donné. De même, plus la
tension sera forte avec peu de résistance et plus l'intensité du courant sera importante.
La tension, qui se mesure en Volts (V) peut varier au-dessus ou au-dessous d'une valeur de
référence que l'on appelle la masse qui est normalement à 0V. Lorsque la tension varie
régulièrement de part et d'autre de ce point de référence, on parle de tension alternative (ou
de courant alternatif), telle que celle que nous avons sur le réseau qui fournit une tension de
220V à 230V à raison de 50 Herz (50 cycles par seconde en Europe). Son abréviation est alors
VAC
Lorsque la tension est régulière, on parle de tension continue (ou de courant continu) que l'on
trouve par exemple dans les piles (1.5V, 9V, etc.) ou les batteries de voiture (12V). Son
abréviation est alors VCC. Nous ne traiterons ici que de courant continu.
A partir de deux de ces valeurs, on peut toujours retrouver la troisième :
- La tension "U" se mesure en Volts (V)
- L'intensité "I" se mesure en Ampères (A)
- La résistance "R" se mesure en Ohms (Ω)
Cela donne : U = R * I ou R = U / I ou I = U / R

4. Quelques composants électroniques
Voici une liste des principaux composants que nous utiliserons dans les montages simples qui
vont suivre :
- La batterie qui a un pôle négatif (en fait un pôle de référence 0V) et un pôle positif et qui va
fournir le courant nécessaire avec la tension souhaitée. Elle peut être remplacée par des
modules d'alimentation (si possible stabilisée).
- Le contacteur ou interrupteur sert à couper ou fermer le circuit électrique, c'est-à-dire à
arrêter ou mettre en marche le système. On parle plutôt de contacteur lorsqu'il s'agit d'un
bouton poussoir qui ne reste fermé que si on appuie dessus. On parle plutôt d'interrupteur
lorsque le bouton ou autre composant) peut se mettre et rester en position ON ou OFF.
- L'inverseur est un cas particulier de l'interrupteur dans le sens qu'il y a une entrée et deux
sorties possibles (ou l'inverse)
- Les résistances de divers types et valeurs permettant de laisser passer plus ou moins de
courant, le surplus se dissipant en chaleur. Lorsque la résistance peut être réglée, on parle de
potentiomètre.
- La diode va servir à laisser passer le courant uniquement dans un sens (du positif vers le
négatif)
- Les lampes ou ampoules de divers types, de même que les diodes lumineuses.
-3-

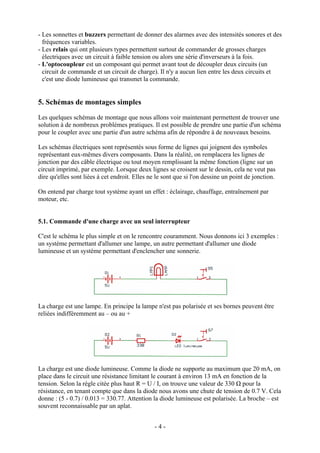

- Les sonnettes et buzzers permettant de donner des alarmes avec des intensités sonores et des
fréquences variables.
- Les relais qui ont plusieurs types permettent surtout de commander de grosses charges
électriques avec un circuit à faible tension ou alors une série d'inverseurs à la fois.
- L'optocoupleur est un composant qui permet avant tout de découpler deux circuits (un
circuit de commande et un circuit de charge). Il n'y a aucun lien entre les deux circuits et
c'est une diode lumineuse qui transmet la commande.

5. Schémas de montages simples
Les quelques schémas de montage que nous allons voir maintenant permettent de trouver une
solution à de nombreux problèmes pratiques. Il est possible de prendre une partie d'un schéma
pour le coupler avec une partie d'un autre schéma afin de répondre à de nouveaux besoins.
Les schémas électriques sont représentés sous forme de lignes qui joignent des symboles
représentant eux-mêmes divers composants. Dans la réalité, on remplacera les lignes de
jonction par des câble électrique ou tout moyen remplissant la même fonction (ligne sur un
circuit imprimé, par exemple. Lorsque deux lignes se croisent sur le dessin, cela ne veut pas
dire qu'elles sont liées à cet endroit. Elles ne le sont que si l'on dessine un point de jonction.
On entend par charge tout système ayant un effet : éclairage, chauffage, entraînement par
moteur, etc.

5.1. Commande d'une charge avec un seul interrupteur
C'est le schéma le plus simple et on le rencontre couramment. Nous donnons ici 3 exemples :
un système permettant d'allumer une lampe, un autre permettant d'allumer une diode
lumineuse et un système permettant d'enclencher une sonnerie.

La charge est une lampe. En principe la lampe n'est pas polarisée et ses bornes peuvent être
reliées indifféremment au – ou au +

La charge est une diode lumineuse. Comme la diode ne supporte au maximum que 20 mA, on
place dans le circuit une résistance limitant le courant à environ 13 mA en fonction de la
tension. Selon la règle citée plus haut R = U / I, on trouve une valeur de 330 Ω pour la
résistance, en tenant compte que dans la diode nous avons une chute de tension de 0.7 V. Cela
donne : (5 - 0.7) / 0.013 = 330.77. Attention la diode lumineuse est polarisée. La broche – est
souvent reconnaissable par un aplat.
-4-
La charge est un buzzer qui généralement est polarisé. Il faut consulter la documentation du
produit à ce sujet.

5.2. Commande d'une charge avec plusieurs interrupteurs
Ce type de circuit n'est guère utilisé en tant que tel, mais permet de comprendre les deux types
de montage en série et en parallèle.

Montage de contacteur en série. Ce montage en série permet d'imposer la condition ET
(AND) : il faut que les deux contacteurs soient fermés pour que le système se mette en
marche.

Montage de contacteurs en parallèle. Ce montage en parallèle permet d'obtenir la condition
OU (OR) : il faut que l'un ou l'autre des contacteur soit fermé pour que le système fonctionne.
Cette configuration est plus fréquente, car elle permet par exemple de faire fonctionner un
système avec divers contacteurs (pneumatique, bouton, …).

5.3. Découplage entre la commande et la charge
Dans de nombreux cas il peut être intéressant de découpler le circuit de commande du circuit
de charge. Par exemple lorsque le circuit de charge fonctionne avec du courant alternatif de
220V. Dans ce cas, on évite d'avoir un circuit de commande sur le 220VAC, car il y a danger
d'électrocution. Il y a d'autres raisons que nous n'énumérerons pas ici.
Nous présentons deux façons de découpler les deux circuits. Il en existe plusieurs autres.

-5-
Le découplage par relais est très fréquent et permet de nombreuses applications. Lorsque la
partie commande du relais est constituée d'une bobine, on place généralement une diode dont
la barre (point de repère) est orientée vers le +. Il s'agit d'une diode pour décharger la bobine
lorsqu'on coupe le courant. On voit sur le schéma que ce relais commande un inverseur qui est
utilisé ici comme interrupteur. La borne marquée O (contact repos) n'est pas reliée, alors que
la borne marquée S (contact travail – qui se ferme lorsque la bobine reçoit du courant) est
utilisée dans le circuit.

Le découplage par optocoupleur (ici un circuit intégré à 6 pattes de type 4N33) est souvent
utilisé pour commander des systèmes de charge à partir d'un ordinateur qui reste très sensible
aux parasites. On remarque la résistance qui limite le courant dans la diode lumineuse (qu'on
ne voit pas) de l'optocoupleur.

5.4. La commande de moteur à courant continu
Voici un schéma qui peut être utile pour commander la rotation d'un moteur à courant continu
dans les deux sens et ceci à l'aide de deux inverseurs. On peut remplacer les deux inverseurs
par deux relais pouvant ainsi être eux-mêmes commandés par deux simples contacteurs voir
par. 5.3).
Sur le schéma de la page suivante, on peut comprendre que si on appuie sur un des 2
inverseurs, le moteur tournera dans un sens. L'autre inverseur fera tourner le moteur dans
l'autre sens. Si on n'appuie sur aucun inverseur, les deux bornes du moteurs sont à + et il ne
fonctionne pas. De même si on appuie simultanément sur les deux inverseurs : les deux
bornes du moteurs seront à – et le moteur restera à l'arrêt.
-6-
6. Adaptation simple de jouets avec moteurs électriques
Le type d'adaptation le plus fréquent est le fait de pouvoir commander un jouet à pile à l'aide
d'un contacteur. Il faut éviter en général les jouets qui se déplacent trop vite et sur des
chemins pouvant amener le jouet à disparaître de la vue, à tomber de la table, etc. De même si
le jouet tourne trop sur lui-même, le fil qui le relie au contacteur va s'entortiller et tout va
s'arracher. Le choix des jouets à adapter est donc important.
Il existe plusieurs solutions qui dépendent aussi de notre désir de continuer d'utiliser le jouet
comme il a été conçu ou uniquement à l'aide du contacteur. Il faut aussi savoir que certaines
modifications vont supprimer tout droit à la garantie !

6.1. Capsule isolante dans le prolongement de la pile
On coupe dans une plaque isolante mince ayant de chaque côté une couche conductrice (par
exemple, plaque cuivrée pour circuit imprimé double face) une rondelle du diamètre d'une des
piles du jouet. De chaque côté de cette rondelle, un soude un fil électrique. Au bout de ces
deux fils, on soude une prise femelle pour contacteur jack 3.5 (norme habituelle pour les
contacteur).
Il suffit d'intercaler cette rondelle dans le logement de la pile et de refermer le couvercle. Le
jouet ne fonctionnera que si l'on presse sur le contacteur.
Cette méthode a l'avantage de ne pas supprimer la garantie du jouet.

6.2. Montage d'un contacteur en parallèle sur l'interrupteur de mise en marche
Lorsque l'interrupteur de mise en marche est accessible, on arrive parfois à souder un fil sur
chaque borne de cet interrupteur. Au bout de ces deux fils, on soude une prise femelle pour
contacteur jack 3.5 (norme habituelle pour les contacteur).
Le fonctionnement est celui présenté au paragraphe 5.2. La garantie n'est plus valable.
-7-

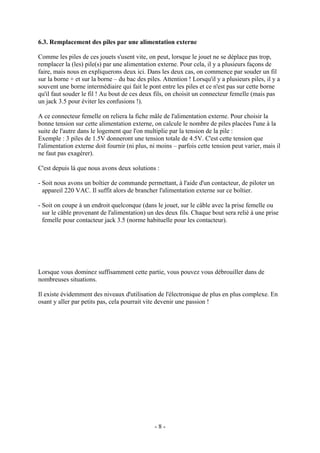

6.3. Remplacement des piles par une alimentation externe
Comme les piles de ces jouets s'usent vite, on peut, lorsque le jouet ne se déplace pas trop,
remplacer la (les) pile(s) par une alimentation externe. Pour cela, il y a plusieurs façons de
faire, mais nous en expliquerons deux ici. Dans les deux cas, on commence par souder un fil
sur la borne + et sur la borne – du bac des piles. Attention ! Lorsqu'il y a plusieurs piles, il y a
souvent une borne intermédiaire qui fait le pont entre les piles et ce n'est pas sur cette borne
qu'il faut souder le fil ! Au bout de ces deux fils, on choisit un connecteur femelle (mais pas
un jack 3.5 pour éviter les confusions !).
A ce connecteur femelle on reliera la fiche mâle de l'alimentation externe. Pour choisir la
bonne tension sur cette alimentation externe, on calcule le nombre de piles placées l'une à la
suite de l'autre dans le logement que l'on multiplie par la tension de la pile :
Exemple : 3 piles de 1.5V donneront une tension totale de 4.5V. C'est cette tension que
l'alimentation externe doit fournir (ni plus, ni moins – parfois cette tension peut varier, mais il
ne faut pas exagérer).
C'est depuis là que nous avons deux solutions :
- Soit nous avons un boîtier de commande permettant, à l'aide d'un contacteur, de piloter un
appareil 220 VAC. Il suffit alors de brancher l'alimentation externe sur ce boîtier.
- Soit on coupe à un endroit quelconque (dans le jouet, sur le câble avec la prise femelle ou
sur le câble provenant de l'alimentation) un des deux fils. Chaque bout sera relié à une prise
femelle pour contacteur jack 3.5 (norme habituelle pour les contacteur).

Lorsque vous dominez suffisamment cette partie, vous pouvez vous débrouiller dans de
nombreuses situations.
Il existe évidemment des niveaux d'utilisation de l'électronique de plus en plus complexe. En
osant y aller par petits pas, cela pourrait vite devenir une passion !

-8-

Contenu connexe

Tendances

Schema electrique www.cours-online.com
Schema electrique www.cours-online.comSchema electrique www.cours-online.com
Schema electrique www.cours-online.com
morin moli

Onduleur solaire
Onduleur solaireOnduleur solaire
Onduleur solaire
salem ben moussa

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com
morin moli

Ener1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électriqueEner1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électrique
Pierre Maréchal

Ener1 - CM3 - Puissance électrique
Ener1  - CM3 - Puissance électriqueEner1  - CM3 - Puissance électrique
Ener1 - CM3 - Puissance électrique
Pierre Maréchal

Ener1 - CM2 - Triphasé
Ener1 - CM2 - TriphaséEner1 - CM2 - Triphasé
Ener1 - CM2 - Triphasé
Pierre Maréchal

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé
Pierre Maréchal

COURS NOTIONS DE BASE EN ÉLECTRICITÉ
COURS NOTIONS DE BASE EN ÉLECTRICITÉCOURS NOTIONS DE BASE EN ÉLECTRICITÉ
COURS NOTIONS DE BASE EN ÉLECTRICITÉ
morin moli

Electrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigésElectrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigés
RAMZI EL IDRISSI

Onduleurs
OnduleursOnduleurs
Onduleurs
Chalawane Haitam

cours electricite intro.pdf
cours electricite intro.pdfcours electricite intro.pdf
cours electricite intro.pdf
JuniorKEMMOGNETCHONA

Moteur asynchrone
Moteur asynchroneMoteur asynchrone
Moteur asynchrone
Mehdi Benqaida

Symboles normalisés pour schémas d'installations électriques
Symboles normalisés pour schémas d'installations électriquesSymboles normalisés pour schémas d'installations électriques
Symboles normalisés pour schémas d'installations électriques
morin moli

Le transformateur de puissance
Le transformateur de puissanceLe transformateur de puissance
Le transformateur de puissanceslimanelaouin

Cours d'électronique
Cours d'électroniqueCours d'électronique
Cours d'électroniqueRaja Birje

Présentation énergie éolienne
Présentation énergie éoliennePrésentation énergie éolienne
Présentation énergie éolienne
imene imene

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf
YoussefOumhella

Electrocinetique
ElectrocinetiqueElectrocinetique
Electrocinetique
Mohammed Amine BAGDOURI

Amplificateurs puissance
Amplificateurs puissanceAmplificateurs puissance
Amplificateurs puissance
Mohamed Mokhtar


Tendances (20)

Schema electrique www.cours-online.com
Schema electrique www.cours-online.comSchema electrique www.cours-online.com
Schema electrique www.cours-online.com

Onduleur solaire
Onduleur solaireOnduleur solaire
Onduleur solaire

Electronique de puissance cours complet www.cours-online.com
Electronique de puissance cours complet  www.cours-online.comElectronique de puissance cours complet  www.cours-online.com
Electronique de puissance cours complet www.cours-online.com

Ener1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électriqueEner1 - CM5 - Sécurité électrique
Ener1 - CM5 - Sécurité électrique

Electricité
ElectricitéElectricité
Electricité

Ener1 - CM3 - Puissance électrique
Ener1  - CM3 - Puissance électriqueEner1  - CM3 - Puissance électrique
Ener1 - CM3 - Puissance électrique

Ener1 - CM2 - Triphasé
Ener1 - CM2 - TriphaséEner1 - CM2 - Triphasé
Ener1 - CM2 - Triphasé

Ener1 - CM1 - Monophasé
Ener1 - CM1 - MonophaséEner1 - CM1 - Monophasé
Ener1 - CM1 - Monophasé

COURS NOTIONS DE BASE EN ÉLECTRICITÉ
COURS NOTIONS DE BASE EN ÉLECTRICITÉCOURS NOTIONS DE BASE EN ÉLECTRICITÉ
COURS NOTIONS DE BASE EN ÉLECTRICITÉ

Electrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigésElectrotechnique : Exercices corrigés
Electrotechnique : Exercices corrigés

Onduleurs
OnduleursOnduleurs
Onduleurs

cours electricite intro.pdf
cours electricite intro.pdfcours electricite intro.pdf
cours electricite intro.pdf

Moteur asynchrone
Moteur asynchroneMoteur asynchrone
Moteur asynchrone

Symboles normalisés pour schémas d'installations électriques
Symboles normalisés pour schémas d'installations électriquesSymboles normalisés pour schémas d'installations électriques
Symboles normalisés pour schémas d'installations électriques

Le transformateur de puissance
Le transformateur de puissanceLe transformateur de puissance
Le transformateur de puissance

Cours d'électronique
Cours d'électroniqueCours d'électronique
Cours d'électronique

Présentation énergie éolienne
Présentation énergie éoliennePrésentation énergie éolienne
Présentation énergie éolienne

Polycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdfPolycopié Electronique de puissance avec Matlab Simulink.pdf
Polycopié Electronique de puissance avec Matlab Simulink.pdf

Electrocinetique
ElectrocinetiqueElectrocinetique
Electrocinetique

Amplificateurs puissance
Amplificateurs puissanceAmplificateurs puissance
Amplificateurs puissance


En vedette

Les fondamentaux de l'électricité
Les fondamentaux de l'électricité Les fondamentaux de l'électricité
Les fondamentaux de l'électricité
Chouaib Dziri

Boletin 03 2014
Boletin 03 2014Boletin 03 2014
Boletin 03 2014
Colegio Face

Cossi 2014 - Article sur l'Intelligence Collective
Cossi 2014 - Article sur l'Intelligence CollectiveCossi 2014 - Article sur l'Intelligence Collective
Cossi 2014 - Article sur l'Intelligence Collective
i_colab

BIOLOGIA
BIOLOGIABIOLOGIA
BIOLOGIA
Wenducha07

Place et Enjeux de la Propriété Intellectuelle dans le Modèle d'Innovation Ou...
Place et Enjeux de la Propriété Intellectuelle dans le Modèle d'Innovation Ou...Place et Enjeux de la Propriété Intellectuelle dans le Modèle d'Innovation Ou...
Place et Enjeux de la Propriété Intellectuelle dans le Modèle d'Innovation Ou...Mourad ZEROUKHI

Unidad 2 taller 5
Unidad 2 taller 5Unidad 2 taller 5
Unidad 2 taller 5
geidycamacho

Nouvelles attentes des clients et évolutions des modes de formation : un mon...
Nouvelles attentes des clients et évolutions des modes de formation : un mon...Nouvelles attentes des clients et évolutions des modes de formation : un mon...
Nouvelles attentes des clients et évolutions des modes de formation : un mon...
Impakteo

Fases implementacion sgc
Fases implementacion sgcFases implementacion sgc
Fases implementacion sgc
Alexis Valdez Valdez

balneario el ultimo muerto mar de la frau
balneario el ultimo muerto mar de la fraubalneario el ultimo muerto mar de la frau
balneario el ultimo muerto mar de la frau
mgmarina

Herramientas asincronicas Mayerli Calderón M. Grupo71
Herramientas asincronicas Mayerli Calderón M. Grupo71Herramientas asincronicas Mayerli Calderón M. Grupo71
Herramientas asincronicas Mayerli Calderón M. Grupo71
vivicaldemar

Constituer votre comité éthique - Une introduction
Constituer votre comité éthique - Une introductionConstituer votre comité éthique - Une introduction
Constituer votre comité éthique - Une introduction
René Amberg

Animado
AnimadoAnimado
Animado
martinacifola

DP Vincent
DP VincentDP Vincent
DP Vincent
Alex Cinq

El teclado
El teclado El teclado
El teclado
martinacifola

Colbleucolblanc
ColbleucolblancColbleucolblanc
Colbleucolblanc
Boris PUGENS

Unidad 4-slideshare
Unidad 4-slideshareUnidad 4-slideshare
Unidad 4-slideshare
Francisco Lata

Le bulletin (sept 2013)
Le bulletin (sept 2013)Le bulletin (sept 2013)
Le bulletin (sept 2013)AYITIPEYINOU

Roi calculator alice and bob slideshare
Roi calculator alice and bob slideshareRoi calculator alice and bob slideshare
Roi calculator alice and bob slideshare
Alice and Bob

Diodo
DiodoDiodo
Diodo
Nicoz88


En vedette (20)

Les fondamentaux de l'électricité
Les fondamentaux de l'électricité Les fondamentaux de l'électricité
Les fondamentaux de l'électricité

Boletin 03 2014
Boletin 03 2014Boletin 03 2014
Boletin 03 2014

Cossi 2014 - Article sur l'Intelligence Collective
Cossi 2014 - Article sur l'Intelligence CollectiveCossi 2014 - Article sur l'Intelligence Collective
Cossi 2014 - Article sur l'Intelligence Collective

BIOLOGIA
BIOLOGIABIOLOGIA
BIOLOGIA

Place et Enjeux de la Propriété Intellectuelle dans le Modèle d'Innovation Ou...
Place et Enjeux de la Propriété Intellectuelle dans le Modèle d'Innovation Ou...Place et Enjeux de la Propriété Intellectuelle dans le Modèle d'Innovation Ou...
Place et Enjeux de la Propriété Intellectuelle dans le Modèle d'Innovation Ou...

Unidad 2 taller 5
Unidad 2 taller 5Unidad 2 taller 5
Unidad 2 taller 5

Nouvelles attentes des clients et évolutions des modes de formation : un mon...
Nouvelles attentes des clients et évolutions des modes de formation : un mon...Nouvelles attentes des clients et évolutions des modes de formation : un mon...
Nouvelles attentes des clients et évolutions des modes de formation : un mon...

Fases implementacion sgc
Fases implementacion sgcFases implementacion sgc
Fases implementacion sgc

balneario el ultimo muerto mar de la frau
balneario el ultimo muerto mar de la fraubalneario el ultimo muerto mar de la frau
balneario el ultimo muerto mar de la frau

Herramientas asincronicas Mayerli Calderón M. Grupo71
Herramientas asincronicas Mayerli Calderón M. Grupo71Herramientas asincronicas Mayerli Calderón M. Grupo71
Herramientas asincronicas Mayerli Calderón M. Grupo71

Constituer votre comité éthique - Une introduction
Constituer votre comité éthique - Une introductionConstituer votre comité éthique - Une introduction
Constituer votre comité éthique - Une introduction

Animado
AnimadoAnimado
Animado

DP Vincent
DP VincentDP Vincent
DP Vincent

El teclado
El teclado El teclado
El teclado

Colbleucolblanc
ColbleucolblancColbleucolblanc
Colbleucolblanc

Unidad 4-slideshare
Unidad 4-slideshareUnidad 4-slideshare
Unidad 4-slideshare

Le bulletin (sept 2013)
Le bulletin (sept 2013)Le bulletin (sept 2013)
Le bulletin (sept 2013)

Roi calculator alice and bob slideshare
Roi calculator alice and bob slideshareRoi calculator alice and bob slideshare
Roi calculator alice and bob slideshare

Diodo
DiodoDiodo
Diodo

Le plus b
Le plus bLe plus b
Le plus b


Similaire à Cours electronique de base

12 Courselectroniquebase 131216070520-phpapp01
12 Courselectroniquebase 131216070520-phpapp0112 Courselectroniquebase 131216070520-phpapp01
12 Courselectroniquebase 131216070520-phpapp01zinoha

Chapitre 1 Circuits a courant continu.pdf
Chapitre 1 Circuits a courant continu.pdfChapitre 1 Circuits a courant continu.pdf
Chapitre 1 Circuits a courant continu.pdf
RabieeBenkhammar

ÉLECTRONIQUE DE PUISSANCE.PPT
ÉLECTRONIQUE DE PUISSANCE.PPTÉLECTRONIQUE DE PUISSANCE.PPT
ÉLECTRONIQUE DE PUISSANCE.PPT
Franck64Mbangu

S08TRAN (1).PPT
S08TRAN (1).PPTS08TRAN (1).PPT
S08TRAN (1).PPT
Abdo Brahmi

Lois fondamentales electricite
Lois fondamentales electriciteLois fondamentales electricite
Lois fondamentales electricite
N NASRI

cours complet en électricité l'impédance
cours complet en électricité l'impédancecours complet en électricité l'impédance
cours complet en électricité l'impédance
morin moli

شرح مفصل حول Schémas électriques
 شرح مفصل حول Schémas électriques شرح مفصل حول Schémas électriques
شرح مفصل حول Schémas électriques
electrolouhla

Utilisation de relais et contacteurs v4
Utilisation de relais et contacteurs v4Utilisation de relais et contacteurs v4
Utilisation de relais et contacteurs v4
Patrick Prin

électrotechnique
électrotechniqueélectrotechnique
électrotechnique
Kum Visal

Utilisation de relais et contacteurs v5
Utilisation de relais et contacteurs v5Utilisation de relais et contacteurs v5
Utilisation de relais et contacteurs v5
Patrick Prin

physique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptxphysique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptx
josue25052001

Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01
yeksdech

Amplificateur opérationnel
Amplificateur opérationnelAmplificateur opérationnel
Amplificateur opérationnel
mrabdellah

537f065419b8c.pdf
537f065419b8c.pdf537f065419b8c.pdf
537f065419b8c.pdf
Carloss Pakiny

Risque électrique ISTA HSE Définition Caractéristiques.pptx
Risque électrique ISTA HSE Définition Caractéristiques.pptxRisque électrique ISTA HSE Définition Caractéristiques.pptx
Risque électrique ISTA HSE Définition Caractéristiques.pptx
projethse8

17-l_electricite_dynamique_2.ppt
17-l_electricite_dynamique_2.ppt17-l_electricite_dynamique_2.ppt
17-l_electricite_dynamique_2.ppt
AyaAlkobt


Similaire à Cours electronique de base (20)

12 Courselectroniquebase 131216070520-phpapp01
12 Courselectroniquebase 131216070520-phpapp0112 Courselectroniquebase 131216070520-phpapp01
12 Courselectroniquebase 131216070520-phpapp01

Chapitre 1 Circuits a courant continu.pdf
Chapitre 1 Circuits a courant continu.pdfChapitre 1 Circuits a courant continu.pdf
Chapitre 1 Circuits a courant continu.pdf

Redresseurs
RedresseursRedresseurs
Redresseurs

ÉLECTRONIQUE DE PUISSANCE.PPT
ÉLECTRONIQUE DE PUISSANCE.PPTÉLECTRONIQUE DE PUISSANCE.PPT
ÉLECTRONIQUE DE PUISSANCE.PPT

S08TRAN (1).PPT
S08TRAN (1).PPTS08TRAN (1).PPT
S08TRAN (1).PPT

Ud 06 l_electricite
Ud 06 l_electriciteUd 06 l_electricite
Ud 06 l_electricite

Lois fondamentales electricite
Lois fondamentales electriciteLois fondamentales electricite
Lois fondamentales electricite

cours complet en électricité l'impédance
cours complet en électricité l'impédancecours complet en électricité l'impédance
cours complet en électricité l'impédance

شرح مفصل حول Schémas électriques
 شرح مفصل حول Schémas électriques شرح مفصل حول Schémas électriques
شرح مفصل حول Schémas électriques

Utilisation de relais et contacteurs v4
Utilisation de relais et contacteurs v4Utilisation de relais et contacteurs v4
Utilisation de relais et contacteurs v4

électrotechnique
électrotechniqueélectrotechnique
électrotechnique

Utilisation de relais et contacteurs v5
Utilisation de relais et contacteurs v5Utilisation de relais et contacteurs v5
Utilisation de relais et contacteurs v5

physique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptxphysique_presentationjjjjjjjjjjjhhf.pptx
physique_presentationjjjjjjjjjjjhhf.pptx

Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01

Amplificateur opérationnel
Amplificateur opérationnelAmplificateur opérationnel
Amplificateur opérationnel

537f065419b8c.pdf
537f065419b8c.pdf537f065419b8c.pdf
537f065419b8c.pdf

Câbles
CâblesCâbles
Câbles

Risque électrique ISTA HSE Définition Caractéristiques.pptx
Risque électrique ISTA HSE Définition Caractéristiques.pptxRisque électrique ISTA HSE Définition Caractéristiques.pptx
Risque électrique ISTA HSE Définition Caractéristiques.pptx

Groupe electrogene
Groupe electrogeneGroupe electrogene
Groupe electrogene

17-l_electricite_dynamique_2.ppt
17-l_electricite_dynamique_2.ppt17-l_electricite_dynamique_2.ppt
17-l_electricite_dynamique_2.ppt


Plus de الغريب المسافر

68125 engineering geology eeg 341
68125 engineering geology eeg 34168125 engineering geology eeg 341
68125 engineering geology eeg 341
الغريب المسافر

الرسومات التنفيذية 2
الرسومات التنفيذية 2الرسومات التنفيذية 2
الرسومات التنفيذية 2
الغريب المسافر

أساسيات الكيمياء العضوية عملي
أساسيات الكيمياء العضوية عمليأساسيات الكيمياء العضوية عملي
أساسيات الكيمياء العضوية عمليالغريب المسافر

أساسيات الكيمياء العضوية نظري
أساسيات الكيمياء العضوية   نظريأساسيات الكيمياء العضوية   نظري
أساسيات الكيمياء العضوية نظري
الغريب المسافر

السلامة المهنية
السلامة المهنيةالسلامة المهنية
السلامة المهنية
الغريب المسافر

Calcul pratique des_ossatures_en_ba-albert_fuentes
Calcul pratique des_ossatures_en_ba-albert_fuentesCalcul pratique des_ossatures_en_ba-albert_fuentes
Calcul pratique des_ossatures_en_ba-albert_fuentes
الغريب المسافر


Plus de الغريب المسافر (20)

Geo234
Geo234Geo234
Geo234

68125 engineering geology eeg 341
68125 engineering geology eeg 34168125 engineering geology eeg 341
68125 engineering geology eeg 341

الرسومات التنفيذية 2
الرسومات التنفيذية 2الرسومات التنفيذية 2
الرسومات التنفيذية 2

Www.ingdz.com (1)
Www.ingdz.com (1)Www.ingdz.com (1)
Www.ingdz.com (1)

M2 steu 13_14
M2 steu 13_14M2 steu 13_14
M2 steu 13_14

Gtu
GtuGtu
Gtu

أساسيات الكيمياء العضوية عملي
أساسيات الكيمياء العضوية عمليأساسيات الكيمياء العضوية عملي
أساسيات الكيمياء العضوية عملي

أساسيات الكيمياء العضوية نظري
أساسيات الكيمياء العضوية   نظريأساسيات الكيمياء العضوية   نظري
أساسيات الكيمياء العضوية نظري

محركات الديزل
محركات الديزلمحركات الديزل
محركات الديزل

السلامة المهنية
السلامة المهنيةالسلامة المهنية
السلامة المهنية

Contamination des nappes
Contamination des nappesContamination des nappes
Contamination des nappes

Calcul pratique des_ossatures_en_ba-albert_fuentes
Calcul pratique des_ossatures_en_ba-albert_fuentesCalcul pratique des_ossatures_en_ba-albert_fuentes
Calcul pratique des_ossatures_en_ba-albert_fuentes

Villa14 annaba felek
Villa14 annaba felekVilla14 annaba felek
Villa14 annaba felek

Villa6 annaba felek
Villa6 annaba felekVilla6 annaba felek
Villa6 annaba felek

Villa5 annaba felek
Villa5 annaba felekVilla5 annaba felek
Villa5 annaba felek

Villa4 annaba felek
Villa4 annaba felekVilla4 annaba felek
Villa4 annaba felek

Villa3 annaba felek
Villa3 annaba felekVilla3 annaba felek
Villa3 annaba felek

Villa1 annaba felek
Villa1 annaba felekVilla1 annaba felek
Villa1 annaba felek

Villa31 annaba felek
Villa31 annaba felekVilla31 annaba felek
Villa31 annaba felek

C cbc180808sv cahierchargesagremententreprise
C cbc180808sv cahierchargesagremententrepriseC cbc180808sv cahierchargesagremententreprise
C cbc180808sv cahierchargesagremententreprise


Cours electronique de base

  • 1. Alphalogic LA CASTALIE CP 241 CH- 1870 MONTHEY Tél. ++ 41 (0)24 473 51 85 Fax ++ 41 (0)24 473 51 35 Email alphalogic@vs.ch Internet www.castalie.ch/alphalogic Cours de montage électronique Initiation 1. Outillage nécessaire 2 2. Remarques sur la technique de soudure 2 3. Quelques notions de base en électricité 3 4. Quelques composants électroniques 3 5. Schémas de montages simples 4 6. Adaptation simple de jouets avec moteurs électriques 7 Novembre 2004 André Baechler -1-
  • 2. 1. Outillage nécessaire En plus d'un outillage de base (divers tournevis, clés, marteau, pince universelle, scie à métaux, limes), il faut avoir les instruments suivants : - Une pince coupante à becs fins - Si possible une pince à dénuder - Un multimètre - Un fer à souder de 30 à 60 W avec support, fil d'étain et tresse à dessouder - Un foret pour circuits imprimés - Quelques câbles de laboratoire avec pinces - Si possible une alimentation stabilisée réglable 2. Remarques sur la technique de soudure Pour réussir une soudure, il faut que l'étain se soit bien accroché au support et au composant. Pour cela, il faut chauffer en même temps le fil ou la patte du composant et la zone du support où il sera fixé. On applique alors le fil d'étain qui fond en s'étalant sur les deux parties qui sont chaudes. Il faut faire attention de ne pas trop chauffer les composant dont certains peuvent brûler et ainsi se détruire. De même certaines gaines de protection des fils électriques ne supportent pas toujours trop de chaleur; elles fondent et le fil n'est alors plus protégé. Lorsque le support est une surface métallique avec une certaine masse, il est plus long à chauffer. Dans ce cas, on prépare cette partie métallique en y fondant une goutte d'étain; seulement après on y soude le composant en faisant refondre cette goutte. On évite ainsi la surchauffe. De même avec certains connecteurs où il faut placer les fils dans de tout petits tubes. Je préfère alors remplir les petits tubes avec la soudure avant de réchauffer rapidement chaque tube en y plongeant le bout de fil déjà étamé (voir ci-après). Attention aussi à bien torsader les multiples brins des fils électriques souples avant de les enfiler dans les trous, pour éviter que certains brins n'y entrent pas correctement et fassent des ponts avec d'autres composants. Il est aussi possible d'étamer le bout, c'est-à-dire de chauffer le bout tout en appliquant le fil d'étain. Lorsque les lignes d'un circuit imprimé sont très proches, il faut veiller à ne pas chauffer en même temps la ligne adjacente, sans quoi la soudure fera un pont entre les deux lignes. Si on a fait une erreur, on peut le plus souvent la réparer en utilisant la tresse à dessouder. Pour y arriver, on place la tresse au-dessus de la zone à récupérer. On place le fer à souder sur le tresse qui va se chauffer et pomper l'étain. On coupe le bout de la tresse imbibée et on recommence au besoin. Attention tout de même à ne pas travailler trop longtemps dans un local fermé sans aérer de temps en temps. Les vapeurs dégagées par le fil d'étain ne sont pas forcément recommandées pour la santé. -2-
  • 3. 3. Quelques notions de base en électricité La première notion est celle de tension, la deuxième est celle de l'intensité et la troisième est la résistance. On peut considérer l'électricité comme un fluide qui coule dans des tuyaux ou des rivières : - La tension est pour l'électricité l'équivalent de la hauteur entre le point de départ et le point d'arrivée lorsqu'une rivière s'écoule d'une montagne. - L'intensité est pour l'électricité l'équivalent de la pente et de la dimension du lit de la rivière - La résistance peut se comparer aux cailloux, rochers, détours qui freinent l'écoulement de l'eau de la rivière Plus la montagne est haute, la pente raide, le lit de la rivière large et profond, sa trajectoire rectiligne et lisse et plus il y aura d'eau qui s'y écoule en un temps donné. De même, plus la tension sera forte avec peu de résistance et plus l'intensité du courant sera importante. La tension, qui se mesure en Volts (V) peut varier au-dessus ou au-dessous d'une valeur de référence que l'on appelle la masse qui est normalement à 0V. Lorsque la tension varie régulièrement de part et d'autre de ce point de référence, on parle de tension alternative (ou de courant alternatif), telle que celle que nous avons sur le réseau qui fournit une tension de 220V à 230V à raison de 50 Herz (50 cycles par seconde en Europe). Son abréviation est alors VAC Lorsque la tension est régulière, on parle de tension continue (ou de courant continu) que l'on trouve par exemple dans les piles (1.5V, 9V, etc.) ou les batteries de voiture (12V). Son abréviation est alors VCC. Nous ne traiterons ici que de courant continu. A partir de deux de ces valeurs, on peut toujours retrouver la troisième : - La tension "U" se mesure en Volts (V) - L'intensité "I" se mesure en Ampères (A) - La résistance "R" se mesure en Ohms (Ω) Cela donne : U = R * I ou R = U / I ou I = U / R 4. Quelques composants électroniques Voici une liste des principaux composants que nous utiliserons dans les montages simples qui vont suivre : - La batterie qui a un pôle négatif (en fait un pôle de référence 0V) et un pôle positif et qui va fournir le courant nécessaire avec la tension souhaitée. Elle peut être remplacée par des modules d'alimentation (si possible stabilisée). - Le contacteur ou interrupteur sert à couper ou fermer le circuit électrique, c'est-à-dire à arrêter ou mettre en marche le système. On parle plutôt de contacteur lorsqu'il s'agit d'un bouton poussoir qui ne reste fermé que si on appuie dessus. On parle plutôt d'interrupteur lorsque le bouton ou autre composant) peut se mettre et rester en position ON ou OFF. - L'inverseur est un cas particulier de l'interrupteur dans le sens qu'il y a une entrée et deux sorties possibles (ou l'inverse) - Les résistances de divers types et valeurs permettant de laisser passer plus ou moins de courant, le surplus se dissipant en chaleur. Lorsque la résistance peut être réglée, on parle de potentiomètre. - La diode va servir à laisser passer le courant uniquement dans un sens (du positif vers le négatif) - Les lampes ou ampoules de divers types, de même que les diodes lumineuses. -3-
  • 4. - Les sonnettes et buzzers permettant de donner des alarmes avec des intensités sonores et des fréquences variables. - Les relais qui ont plusieurs types permettent surtout de commander de grosses charges électriques avec un circuit à faible tension ou alors une série d'inverseurs à la fois. - L'optocoupleur est un composant qui permet avant tout de découpler deux circuits (un circuit de commande et un circuit de charge). Il n'y a aucun lien entre les deux circuits et c'est une diode lumineuse qui transmet la commande. 5. Schémas de montages simples Les quelques schémas de montage que nous allons voir maintenant permettent de trouver une solution à de nombreux problèmes pratiques. Il est possible de prendre une partie d'un schéma pour le coupler avec une partie d'un autre schéma afin de répondre à de nouveaux besoins. Les schémas électriques sont représentés sous forme de lignes qui joignent des symboles représentant eux-mêmes divers composants. Dans la réalité, on remplacera les lignes de jonction par des câble électrique ou tout moyen remplissant la même fonction (ligne sur un circuit imprimé, par exemple. Lorsque deux lignes se croisent sur le dessin, cela ne veut pas dire qu'elles sont liées à cet endroit. Elles ne le sont que si l'on dessine un point de jonction. On entend par charge tout système ayant un effet : éclairage, chauffage, entraînement par moteur, etc. 5.1. Commande d'une charge avec un seul interrupteur C'est le schéma le plus simple et on le rencontre couramment. Nous donnons ici 3 exemples : un système permettant d'allumer une lampe, un autre permettant d'allumer une diode lumineuse et un système permettant d'enclencher une sonnerie. La charge est une lampe. En principe la lampe n'est pas polarisée et ses bornes peuvent être reliées indifféremment au – ou au + La charge est une diode lumineuse. Comme la diode ne supporte au maximum que 20 mA, on place dans le circuit une résistance limitant le courant à environ 13 mA en fonction de la tension. Selon la règle citée plus haut R = U / I, on trouve une valeur de 330 Ω pour la résistance, en tenant compte que dans la diode nous avons une chute de tension de 0.7 V. Cela donne : (5 - 0.7) / 0.013 = 330.77. Attention la diode lumineuse est polarisée. La broche – est souvent reconnaissable par un aplat. -4-
  • 5. La charge est un buzzer qui généralement est polarisé. Il faut consulter la documentation du produit à ce sujet. 5.2. Commande d'une charge avec plusieurs interrupteurs Ce type de circuit n'est guère utilisé en tant que tel, mais permet de comprendre les deux types de montage en série et en parallèle. Montage de contacteur en série. Ce montage en série permet d'imposer la condition ET (AND) : il faut que les deux contacteurs soient fermés pour que le système se mette en marche. Montage de contacteurs en parallèle. Ce montage en parallèle permet d'obtenir la condition OU (OR) : il faut que l'un ou l'autre des contacteur soit fermé pour que le système fonctionne. Cette configuration est plus fréquente, car elle permet par exemple de faire fonctionner un système avec divers contacteurs (pneumatique, bouton, …). 5.3. Découplage entre la commande et la charge Dans de nombreux cas il peut être intéressant de découpler le circuit de commande du circuit de charge. Par exemple lorsque le circuit de charge fonctionne avec du courant alternatif de 220V. Dans ce cas, on évite d'avoir un circuit de commande sur le 220VAC, car il y a danger d'électrocution. Il y a d'autres raisons que nous n'énumérerons pas ici. Nous présentons deux façons de découpler les deux circuits. Il en existe plusieurs autres. -5-
  • 6. Le découplage par relais est très fréquent et permet de nombreuses applications. Lorsque la partie commande du relais est constituée d'une bobine, on place généralement une diode dont la barre (point de repère) est orientée vers le +. Il s'agit d'une diode pour décharger la bobine lorsqu'on coupe le courant. On voit sur le schéma que ce relais commande un inverseur qui est utilisé ici comme interrupteur. La borne marquée O (contact repos) n'est pas reliée, alors que la borne marquée S (contact travail – qui se ferme lorsque la bobine reçoit du courant) est utilisée dans le circuit. Le découplage par optocoupleur (ici un circuit intégré à 6 pattes de type 4N33) est souvent utilisé pour commander des systèmes de charge à partir d'un ordinateur qui reste très sensible aux parasites. On remarque la résistance qui limite le courant dans la diode lumineuse (qu'on ne voit pas) de l'optocoupleur. 5.4. La commande de moteur à courant continu Voici un schéma qui peut être utile pour commander la rotation d'un moteur à courant continu dans les deux sens et ceci à l'aide de deux inverseurs. On peut remplacer les deux inverseurs par deux relais pouvant ainsi être eux-mêmes commandés par deux simples contacteurs voir par. 5.3). Sur le schéma de la page suivante, on peut comprendre que si on appuie sur un des 2 inverseurs, le moteur tournera dans un sens. L'autre inverseur fera tourner le moteur dans l'autre sens. Si on n'appuie sur aucun inverseur, les deux bornes du moteurs sont à + et il ne fonctionne pas. De même si on appuie simultanément sur les deux inverseurs : les deux bornes du moteurs seront à – et le moteur restera à l'arrêt. -6-
  • 7. 6. Adaptation simple de jouets avec moteurs électriques Le type d'adaptation le plus fréquent est le fait de pouvoir commander un jouet à pile à l'aide d'un contacteur. Il faut éviter en général les jouets qui se déplacent trop vite et sur des chemins pouvant amener le jouet à disparaître de la vue, à tomber de la table, etc. De même si le jouet tourne trop sur lui-même, le fil qui le relie au contacteur va s'entortiller et tout va s'arracher. Le choix des jouets à adapter est donc important. Il existe plusieurs solutions qui dépendent aussi de notre désir de continuer d'utiliser le jouet comme il a été conçu ou uniquement à l'aide du contacteur. Il faut aussi savoir que certaines modifications vont supprimer tout droit à la garantie ! 6.1. Capsule isolante dans le prolongement de la pile On coupe dans une plaque isolante mince ayant de chaque côté une couche conductrice (par exemple, plaque cuivrée pour circuit imprimé double face) une rondelle du diamètre d'une des piles du jouet. De chaque côté de cette rondelle, un soude un fil électrique. Au bout de ces deux fils, on soude une prise femelle pour contacteur jack 3.5 (norme habituelle pour les contacteur). Il suffit d'intercaler cette rondelle dans le logement de la pile et de refermer le couvercle. Le jouet ne fonctionnera que si l'on presse sur le contacteur. Cette méthode a l'avantage de ne pas supprimer la garantie du jouet. 6.2. Montage d'un contacteur en parallèle sur l'interrupteur de mise en marche Lorsque l'interrupteur de mise en marche est accessible, on arrive parfois à souder un fil sur chaque borne de cet interrupteur. Au bout de ces deux fils, on soude une prise femelle pour contacteur jack 3.5 (norme habituelle pour les contacteur). Le fonctionnement est celui présenté au paragraphe 5.2. La garantie n'est plus valable. -7-
  • 8. 6.3. Remplacement des piles par une alimentation externe Comme les piles de ces jouets s'usent vite, on peut, lorsque le jouet ne se déplace pas trop, remplacer la (les) pile(s) par une alimentation externe. Pour cela, il y a plusieurs façons de faire, mais nous en expliquerons deux ici. Dans les deux cas, on commence par souder un fil sur la borne + et sur la borne – du bac des piles. Attention ! Lorsqu'il y a plusieurs piles, il y a souvent une borne intermédiaire qui fait le pont entre les piles et ce n'est pas sur cette borne qu'il faut souder le fil ! Au bout de ces deux fils, on choisit un connecteur femelle (mais pas un jack 3.5 pour éviter les confusions !). A ce connecteur femelle on reliera la fiche mâle de l'alimentation externe. Pour choisir la bonne tension sur cette alimentation externe, on calcule le nombre de piles placées l'une à la suite de l'autre dans le logement que l'on multiplie par la tension de la pile : Exemple : 3 piles de 1.5V donneront une tension totale de 4.5V. C'est cette tension que l'alimentation externe doit fournir (ni plus, ni moins – parfois cette tension peut varier, mais il ne faut pas exagérer). C'est depuis là que nous avons deux solutions : - Soit nous avons un boîtier de commande permettant, à l'aide d'un contacteur, de piloter un appareil 220 VAC. Il suffit alors de brancher l'alimentation externe sur ce boîtier. - Soit on coupe à un endroit quelconque (dans le jouet, sur le câble avec la prise femelle ou sur le câble provenant de l'alimentation) un des deux fils. Chaque bout sera relié à une prise femelle pour contacteur jack 3.5 (norme habituelle pour les contacteur). Lorsque vous dominez suffisamment cette partie, vous pouvez vous débrouiller dans de nombreuses situations. Il existe évidemment des niveaux d'utilisation de l'électronique de plus en plus complexe. En osant y aller par petits pas, cela pourrait vite devenir une passion ! -8-
