1. _Les Disjoncteurs BT_
BT_
Généralités
Technologie
Caractéristiques et critères de choix
diaporama réalisé par Ruben Carlomagno, IUFM de Lorraine_
_

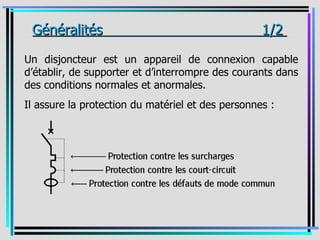

2. _Généralités 1/2 _
Un disjoncteur est un appareil de connexion capable
d’établir, de supporter et d’interrompre des courants dans
des conditions normales et anormales.
Il assure la protection du matériel et des personnes :

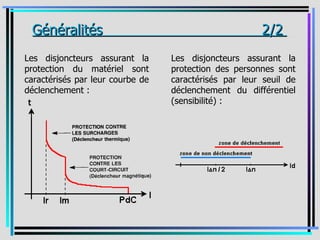

3. _Généralités 2/2 _
Les disjoncteurs assurant la Les disjoncteurs assurant la
protection du matériel sont protection des personnes sont
caractérisés par leur courbe de caractérisés par leur seuil de
déclenchement : déclenchement du différentiel
(sensibilité) :

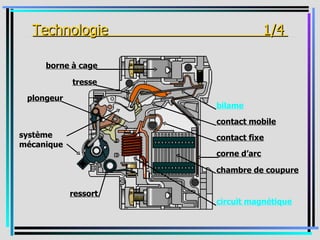

4. _Technologie 1/4 _
borne à cage
tresse
plongeur
bilame
contact mobile
système contact fixe
mécanique
corne d’arc
chambre de coupure
ressort
circuit magnétique

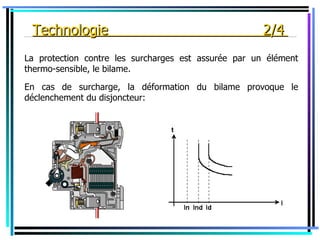

5. _Technologie 2/4 _
La protection contre les surcharges est assurée par un élément
thermo-sensible, le bilame.
En cas de surcharge, la déformation du bilame provoque le
déclenchement du disjoncteur:

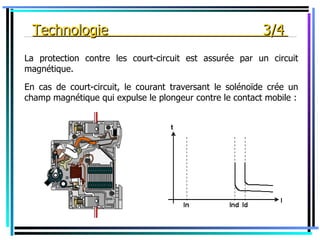

6. _Technologie 3/4 _
La protection contre les court-circuit est assurée par un circuit
magnétique.
En cas de court-circuit, le courant traversant le solénoïde crée un
champ magnétique qui expulse le plongeur contre le contact mobile :

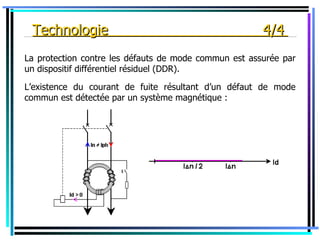

7. _Technologie 4/4 _
La protection contre les défauts de mode commun est assurée par
un dispositif différentiel résiduel (DDR).
L’existence du courant de fuite résultant d’un défaut de mode
commun est détectée par un système magnétique :

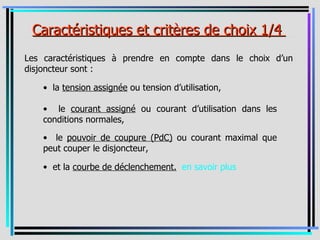

8. _Caractéristiques et critères de choix 1/4 _
Les caractéristiques à prendre en compte dans le choix d’un
disjoncteur sont :
• la tension assignée ou tension d’utilisation,
• le courant assigné ou courant d’utilisation dans les
conditions normales,
• le pouvoir de coupure (PdC) ou courant maximal que
peut couper le disjoncteur,
• et la courbe de déclenchement. en savoir plus

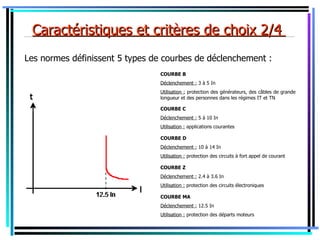

9. _Caractéristiques et critères de choix 2/4 _
Les normes définissent 5 types de courbes de déclenchement :
COURBE B
Déclenchement : 3 à 5 In
Utilisation : protection des générateurs, des câbles de grande
longueur et des personnes dans les régimes IT et TN
COURBE C
Déclenchement : 5 à 10 In
Utilisation : applications courantes
COURBE D
Déclenchement : 10 à 14 In
Utilisation : protection des circuits à fort appel de courant
COURBE Z
Déclenchement : 2.4 à 3.6 In
Utilisation : protection des circuits électroniques
COURBE MA
Déclenchement : 12.5 In
Utilisation : protection des départs moteurs

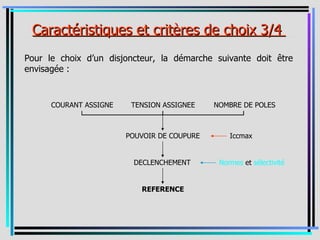

10. _Caractéristiques et critères de choix 3/4 _
Pour le choix d’un disjoncteur, la démarche suivante doit être
envisagée :
COURANT ASSIGNE TENSION ASSIGNEE NOMBRE DE POLES
POUVOIR DE COUPURE Iccmax
DECLENCHEMENT Normes et sélectivité
REFERENCE

11. _Caractéristiques et critères de choix 4/4 _
Une bonne sélectivité assure le seul déclenchement du disjoncteur
placé juste en amont du défaut.

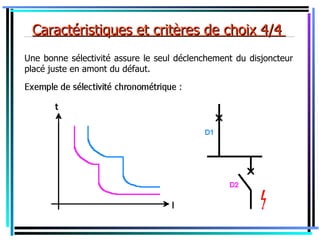

12. _Caractéristiques et critères de choix 4/4 _
Une bonne sélectivité assure le seul déclenchement du disjoncteur
placé juste en amont du défaut.
