ECLAIRAGE ARTIFICIEL
INSTALLATION ELECTRIQUE

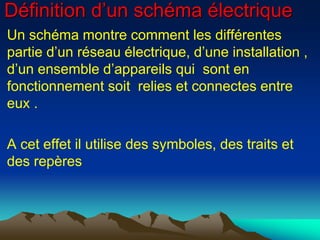

2. Définition d’un schéma électrique
Un schéma montre comment les différentes
partie d’un réseau électrique, d’une installation ,
d’un ensemble d’appareils qui sont en
fonctionnement soit relies et connectes entre
eux .
A cet effet il utilise des symboles, des traits et
des repères

3. Classification selon les buts envisage et le
mode de représentions

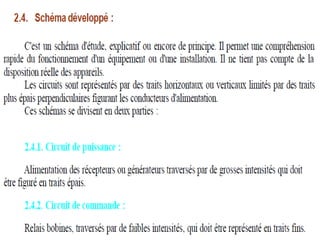

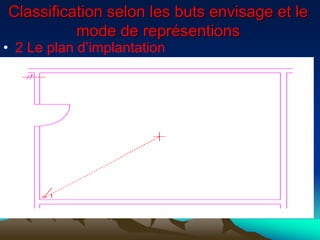

• 2 Le plan d’implantation

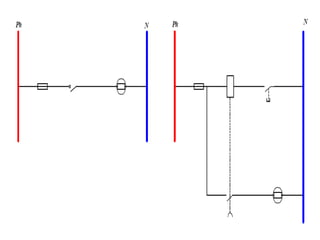

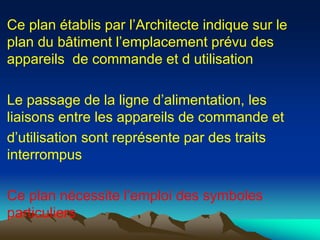

4. Ce plan établis par l’Architecte indique sur le
plan du bâtiment l’emplacement prévu des
appareils de commande et d utilisation
Le passage de la ligne d’alimentation, les
liaisons entre les appareils de commande et
d’utilisation sont représente par des traits
interrompus
Ce plan nécessite l’emploi des symboles
particuliers

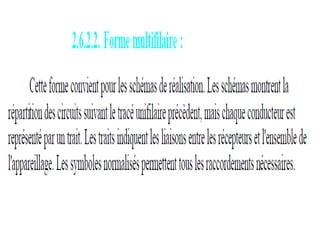

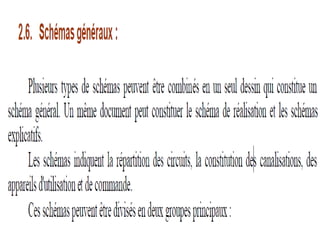

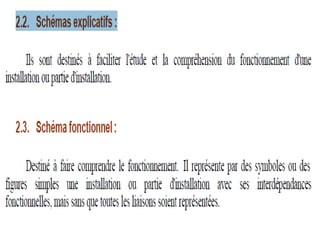

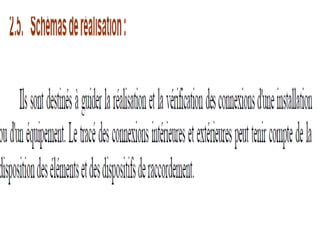

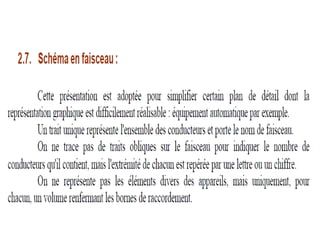

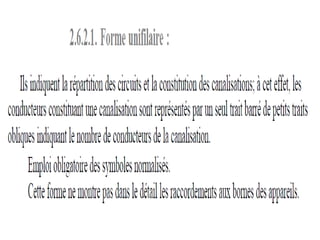

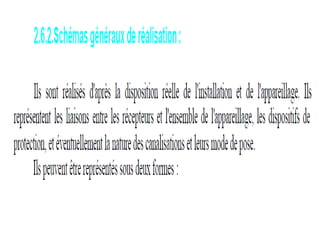

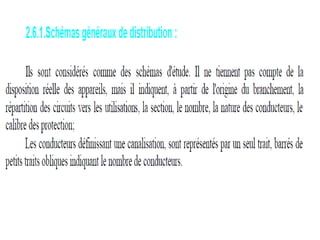

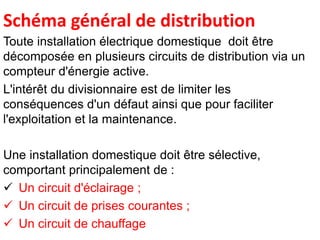

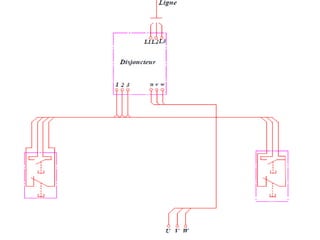

18. Schéma général de distribution
Toute installation électrique domestique doit être
décomposée en plusieurs circuits de distribution via un
compteur d'énergie active.
L'intérêt du divisionnaire est de limiter les
conséquences d'un défaut ainsi que pour faciliter
l'exploitation et la maintenance.
Une installation domestique doit être sélective,
comportant principalement de :
 Un circuit d'éclairage ;
 Un circuit de prises courantes ;
 Un circuit de chauffage

19. Equipements électriques

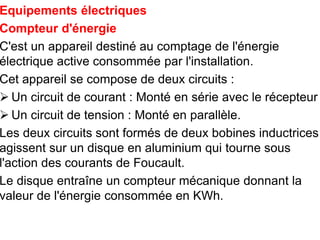

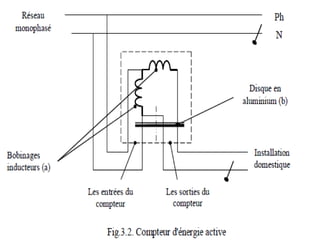

Compteur d'énergie
C'est un appareil destiné au comptage de l'énergie
électrique active consommée par l'installation.
Cet appareil se compose de deux circuits :
 Un circuit de courant : Monté en série avec le récepteur
 Un circuit de tension : Monté en parallèle.
Les deux circuits sont formés de deux bobines inductrices
agissent sur un disque en aluminium qui tourne sous
l'action des courants de Foucault.
Le disque entraîne un compteur mécanique donnant la
valeur de l'énergie consommée en KWh.

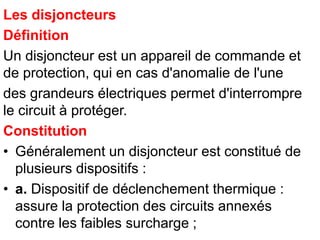

21. Les disjoncteurs
Définition
Un disjoncteur est un appareil de commande et
de protection, qui en cas d'anomalie de l'une
des grandeurs électriques permet d'interrompre
le circuit à protéger.
Constitution
• Généralement un disjoncteur est constitué de
plusieurs dispositifs :
• a. Dispositif de déclenchement thermique :
assure la protection des circuits annexés
contre les faibles surcharge ;

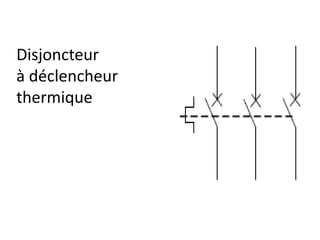

22. Disjoncteur
à déclencheur
thermique

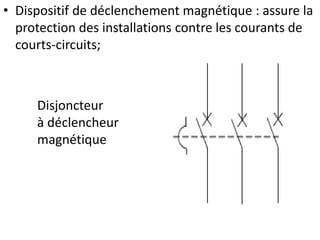

23. • Dispositif de déclenchement magnétique : assure la
protection des installations contre les courants de
courts-circuits;
Disjoncteur
à déclencheur
magnétique

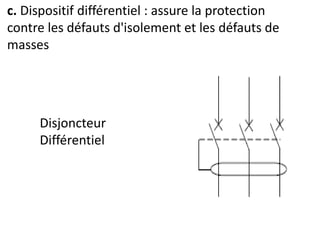

24. c. Dispositif différentiel : assure la protection
contre les défauts d'isolement et les défauts de
masses
Disjoncteur
Différentiel

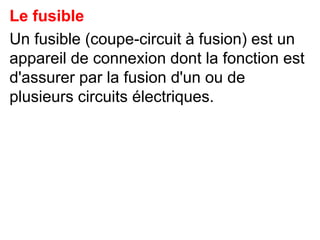

25. Le fusible
Un fusible (coupe-circuit à fusion) est un
appareil de connexion dont la fonction est
d'assurer par la fusion d'un ou de
plusieurs circuits électriques.

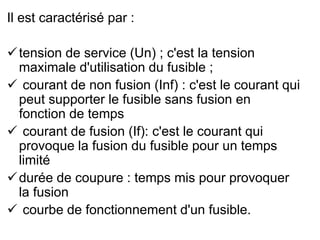

26. Il est caractérisé par :
tension de service (Un) ; c'est la tension
maximale d'utilisation du fusible ;
 courant de non fusion (Inf) : c'est le courant qui
peut supporter le fusible sans fusion en
fonction de temps
 courant de fusion (If): c'est le courant qui
provoque la fusion du fusible pour un temps
limité
durée de coupure : temps mis pour provoquer
la fusion
 courbe de fonctionnement d'un fusible.

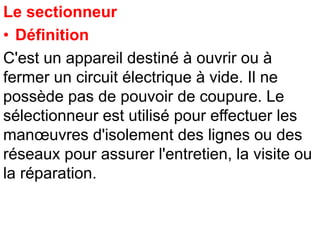

27. Le sectionneur
• Définition
C'est un appareil destiné à ouvrir ou à
fermer un circuit électrique à vide. Il ne
possède pas de pouvoir de coupure. Le
sélectionneur est utilisé pour effectuer les
manœuvres d'isolement des lignes ou des
réseaux pour assurer l'entretien, la visite ou
la réparation.

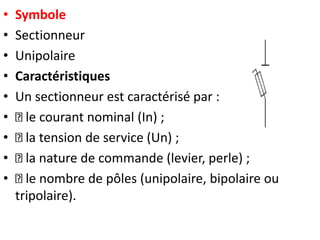

28. • Symbole
• Sectionneur
• Unipolaire
• Caractéristiques
• Un sectionneur est caractérisé par :
• le courant nominal (In) ;
• la tension de service (Un) ;
• la nature de commande (levier, perle) ;
• le nombre de pôles (unipolaire, bipolaire ou
tripolaire).

29. L'interrupteur:
C'est un appareil destiné à établir ou couper le
courant électrique dans une installation
• électrique.
Il possède un pouvoir de coupure.
• Symbole
• Interrupteur
• unipolaire

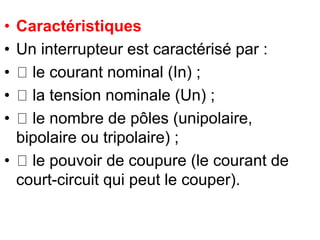

30. • Caractéristiques
• Un interrupteur est caractérisé par :
• le courant nominal (In) ;
• la tension nominale (Un) ;
• le nombre de pôles (unipolaire,
bipolaire ou tripolaire) ;
• le pouvoir de coupure (le courant de
court-circuit qui peut le couper).

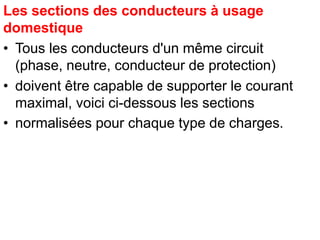

31. Les sections des conducteurs à usage
domestique
• Tous les conducteurs d'un même circuit
(phase, neutre, conducteur de protection)
• doivent être capable de supporter le courant
maximal, voici ci-dessous les sections
• normalisées pour chaque type de charges.

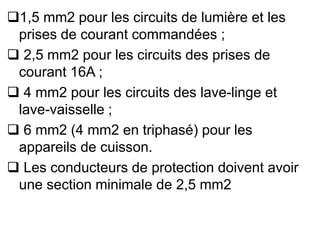

32. 1,5 mm2 pour les circuits de lumière et les
prises de courant commandées ;
 2,5 mm2 pour les circuits des prises de
courant 16A ;
 4 mm2 pour les circuits des lave-linge et
lave-vaisselle ;
 6 mm2 (4 mm2 en triphasé) pour les
appareils de cuisson.
 Les conducteurs de protection doivent avoir
une section minimale de 2,5 mm2

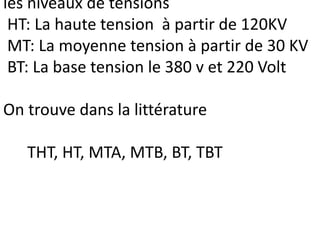

33. les niveaux de tensions
HT: La haute tension à partir de 120KV
MT: La moyenne tension à partir de 30 KV
BT: La base tension le 380 v et 220 Volt
On trouve dans la littérature
THT, HT, MTA, MTB, BT, TBT

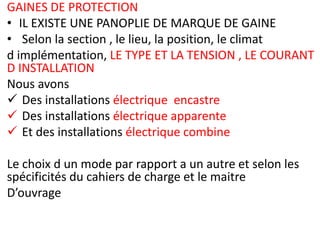

34. GAINES DE PROTECTION
• IL EXISTE UNE PANOPLIE DE MARQUE DE GAINE
• Selon la section , le lieu, la position, le climat
d implémentation, LE TYPE ET LA TENSION , LE COURANT
D INSTALLATION
Nous avons
 Des installations électrique encastre
 Des installations électrique apparente
 Et des installations électrique combine
Le choix d un mode par rapport a un autre et selon les
spécificités du cahiers de charge et le maitre
D’ouvrage

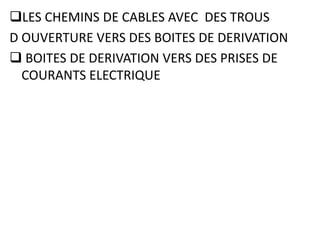

35. LES CHEMINS DE CABLES AVEC DES TROUS
D OUVERTURE VERS DES BOITES DE DERIVATION
 BOITES DE DERIVATION VERS DES PRISES DE
COURANTS ELECTRIQUE

36. ECLAIRAGE ARTIFICIEL
Les schémas d'éclairage

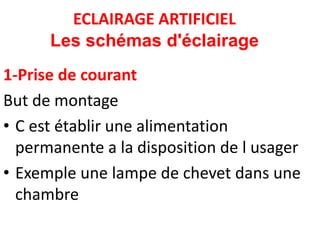

1-Prise de courant
But de montage
• C est établir une alimentation
permanente a la disposition de l usager
• Exemple une lampe de chevet dans une
chambre

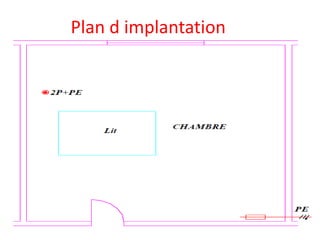

37. Plan d implantation

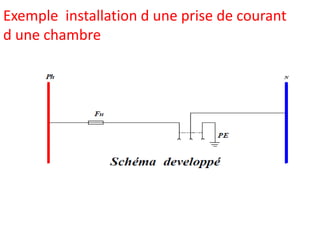

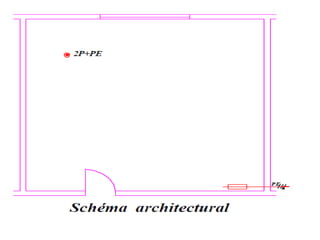

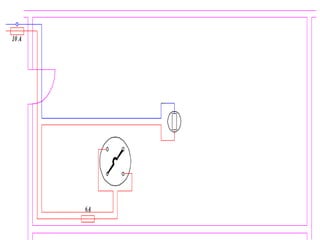

39. Exemple installation d une prise de courant
d une chambre

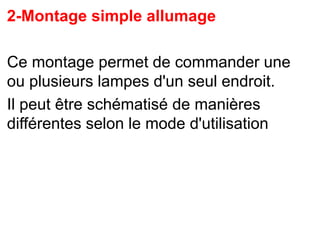

43. 2-Montage simple allumage
Ce montage permet de commander une
ou plusieurs lampes d'un seul endroit.
Il peut être schématisé de manières
différentes selon le mode d'utilisation

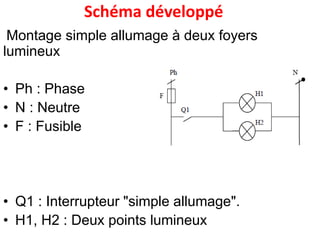

44. Schéma développé
Montage simple allumage à deux foyers
lumineux
• Ph : Phase
• N : Neutre
• F : Fusible
• Q1 : Interrupteur "simple allumage".
• H1, H2 : Deux points lumineux

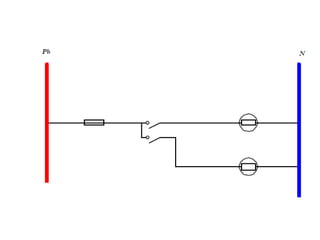

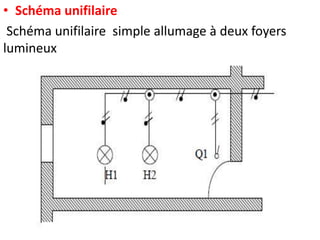

45. • Schéma unifilaire

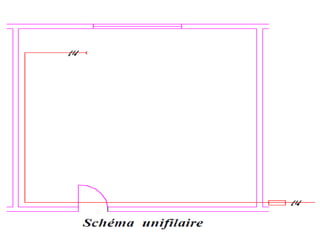

Schéma unifilaire simple allumage à deux foyers
lumineux

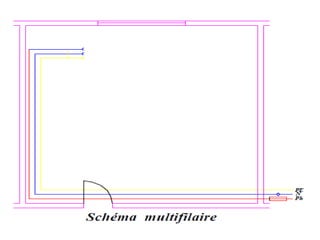

46. • Schéma multifilaire
Schéma multifilaire simple allumage à deux
foyers lumineux

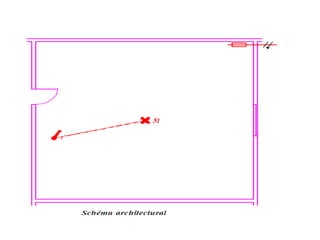

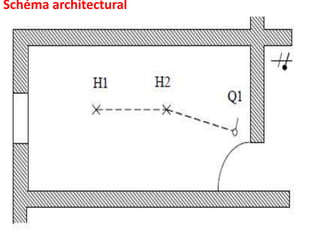

47. Schéma architectural

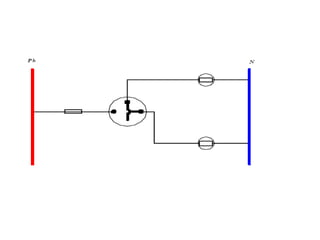

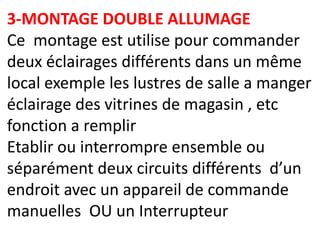

48. 3-MONTAGE DOUBLE ALLUMAGE
Ce montage est utilise pour commander
deux éclairages différents dans un même
local exemple les lustres de salle a manger
éclairage des vitrines de magasin , etc
fonction a remplir
Etablir ou interrompre ensemble ou
séparément deux circuits différents d’un
endroit avec un appareil de commande
manuelles OU un Interrupteur

51. Installation d’ un lustre centrale , et 4
lampe commande de la porte d’entre

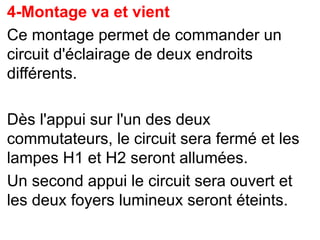

53. 4-Montage va et vient
Ce montage permet de commander un
circuit d'éclairage de deux endroits
différents.
Dès l'appui sur l'un des deux
commutateurs, le circuit sera fermé et les
lampes H1 et H2 seront allumées.
Un second appui le circuit sera ouvert et
les deux foyers lumineux seront éteints.

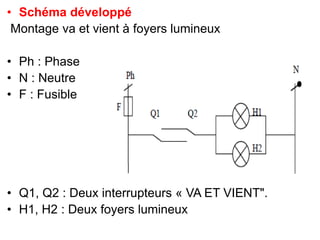

54. • Schéma développé
Montage va et vient à foyers lumineux
• Ph : Phase
• N : Neutre
• F : Fusible
• Q1, Q2 : Deux interrupteurs « VA ET VIENT".
• H1, H2 : Deux foyers lumineux

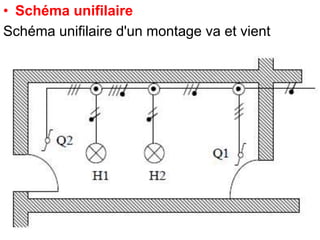

55. • Schéma unifilaire
Schéma unifilaire d'un montage va et vient

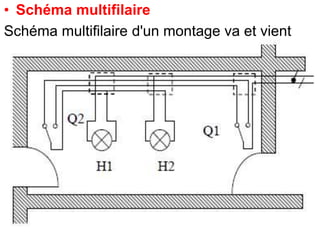

56. • Schéma multifilaire
Schéma multifilaire d'un montage va et vient

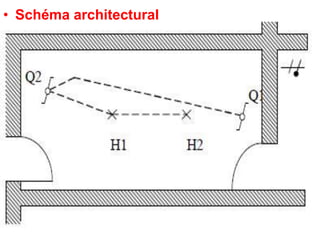

57. • Schéma architectural

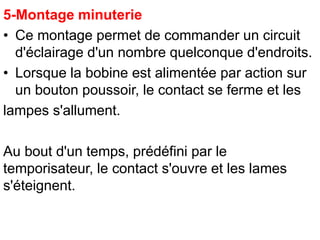

58. 5-Montage minuterie
• Ce montage permet de commander un circuit
d'éclairage d'un nombre quelconque d'endroits.
• Lorsque la bobine est alimentée par action sur
un bouton poussoir, le contact se ferme et les
lampes s'allument.
Au bout d'un temps, prédéfini par le
temporisateur, le contact s'ouvre et les lames
s'éteignent.

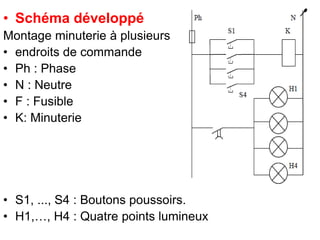

59. • Schéma développé
Montage minuterie à plusieurs
• endroits de commande
• Ph : Phase
• N : Neutre
• F : Fusible
• K: Minuterie
• S1, ..., S4 : Boutons poussoirs.
• H1,…, H4 : Quatre points lumineux

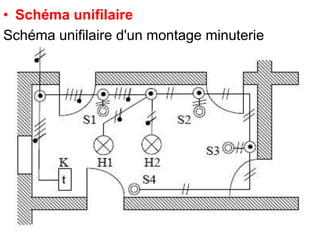

60. • Schéma unifilaire
Schéma unifilaire d'un montage minuterie

61. Schéma multifilaire Schéma multifilaire d'un
montage minuterie

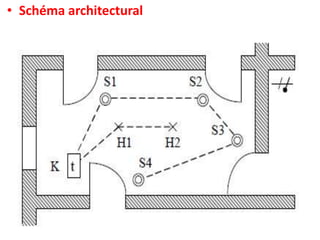

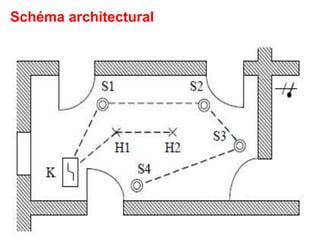

62. • Schéma architectural

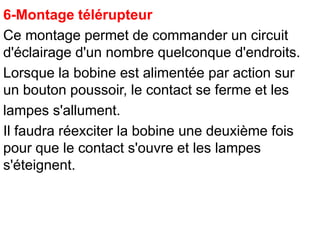

63. 6-Montage télérupteur
Ce montage permet de commander un circuit
d'éclairage d'un nombre quelconque d'endroits.
Lorsque la bobine est alimentée par action sur
un bouton poussoir, le contact se ferme et les
lampes s'allument.
Il faudra réexciter la bobine une deuxième fois
pour que le contact s'ouvre et les lampes
s'éteignent.

64. Schéma développé
Montage télérupteur
à plusieurs endroits de
commande
• Ph : Phase
• N : Neutre
• F : Fusible
• K: Télérupteur
• S1, ..., S4 : Boutons poussoirs.
• H1,…, H4 : Quatre foyers lumineux

65. Schéma unifilaire d'un montage télérupteur

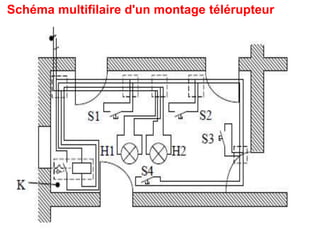

66. Schéma multifilaire d'un montage télérupteur

67. Schéma architectural

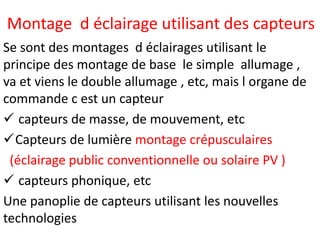

68. Montage d éclairage utilisant des capteurs
Se sont des montages d éclairages utilisant le
principe des montage de base le simple allumage ,
va et viens le double allumage , etc, mais l organe de
commande c est un capteur
 capteurs de masse, de mouvement, etc
Capteurs de lumière montage crépusculaires
(éclairage public conventionnelle ou solaire PV )
 capteurs phonique, etc
Une panoplie de capteurs utilisant les nouvelles
technologies

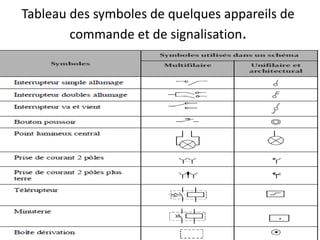

69. Tableau des symboles de quelques appareils de
commande et de signalisation.
