ELECTROTECHNIQUE
INSTALLATION ELECTRIQUE
D'UN
PAVILLON DE TYPE T7
Juguet philippe - A.Kastler
http://www.electrotechnique-fr.com
www.4geniecivil.com

Exemple d'installation électrique d'un Pavillon (schémas, implantations, câblages,...)
1 Organisation générale d'une installation.
Toute installation électrique peut se décomposer de la façon suivante.
SOURCE
APPAREILLAGE
DE
PROTECTION
Accumulateurs
Alternateur
Fusibles
Disjoncteurs
Relais thermiques
Interrupteur
Bouton-poussoir
Commutateurs
Contacteurs, relais
Moteur
Radiateur
Lampe
Relais magnetiques
D'ENERGIE
APPAREILLAGE
DE
COMMANDE
APPAREILLAGE
D'UTILISATION
Piles
Génératrice C.C.
APPAREILLAGE
DE
CONNEXION
CANALISATIONS
Bornes de jonction
Barrettes
Connecteurs
Prises et fiches
Fils et câbles
Barres
Conduits
En électricité batiment, on considérera, la plupart du temps, le
compteur d'énergie comme source d'énergie.
Le compteur d'énergie est l'appareil qui mesure l'énergie
consommée par une installation. Etalonné precisémment,
c'est sur la base de son relevé que sont établies les factures
EDF. Toute modification de cet appareil est reprehensible par
la loi. C'est pourquoi EDF, dans le but de le rendre
infraudable, pose des plomb spéciaux sur les vis de fixation
de son capot.
L'installation électrique n'est accessible à l'électricien qu'en
aval du disjoncteur de branchement. La partie supérieure du
disjoncteur est également plombée pour rendre inaccessible
la zone de réglage du disjoncteur. La valeur de réglage
dépend en effet du type d'abonnement choisi par le client.
Tous les schémas utilisés dans les thèmes et exercices
suivants partiront toujours de le zone comprise entre le
compteur d'énergie et le disjoncteur.
Propriété EDF
Propriété utilisateur
kWh
I
0
Compteur
Disjoncteur
Merlin gérin
Zone de réglage
www.4geniecivil.com

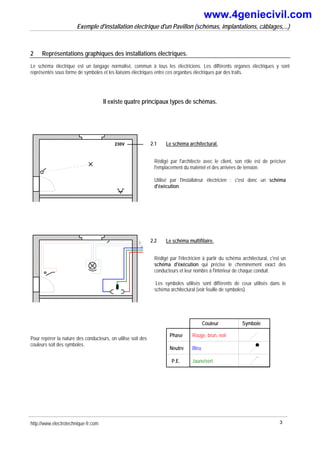

2 Représentations graphiques des installations électriques.
Le schéma électrique est un langage normalisé, commun à tous les électriciens. Les différents organes électriques y sont
représentés sous forme de symboles et les liaisons électriques entre ces organbes électriques par des traits.
Il existe quatre principaux types de schémas.
230V
Pour repérer la nature des conducteurs, on utilise soit des
couleurs soit des symboles.
2.1 Le schéma architectural.
Rédigé par l'architecte avec le client, son rôle est de préciser
l'emplacement du matériel et des arrivées de tension.
Utilisé par l'installateur électricien : c'est donc un schéma
d'éxécution.
2.2 Le schéma multifilaire.
Rédigé par l'électricien à partir du schéma architectural, c'est un
schéma d'éxécution qui précise le cheminement exact des
conducteurs et leur nombre à l'intérieur de chaque conduit.
Les symboles utilisés sont différents de ceux utilisés dans le
schéma architectural (voir feuille de symboles).
Phase
Neutre
P.E.
Bleu
Jaune/vert
Couleur Symbole
Rouge, brun, noir
http://www.electrotechnique-fr.com 3
www.4geniecivil.com

Ph N PE
Ph N PE
10A
20A
F1
F2
S1
L1
P1

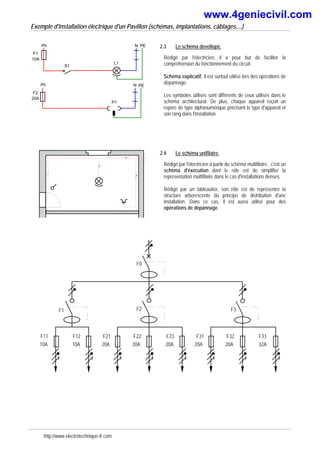

2.3 Le schéma devellopé.
Rédigé par l'électricien, il a pour but de faciliter la
compréhension du fonctionnement du circuit.
Schéma explicatif, il est surtout utilisé lors des opérations de
dépannage.
Les symboles utilisés sont différents de ceux utilisés dans le
schéma architectural. De plus, chaque appareil reçoit un
repère de type alphanumérique précisant le type d'appareil et
son rang dans l'installation
2.4 Le schéma unifilaire.
Rédigé par l'électricien à partir du schéma multifilaire , c'est un
schéma d'éxécution dont le rôle est de simplifier la
représentation multifilaire dans le cas d'installations denses.
Rédigé par un tableautier, son rôle est de représenter la
structure arborescente du principe de distribution d'une
installation. Dans ce cas, il est aussi utilisé pour des
opérations de dépannage.
10A 10A 20A 20A 20A
F11 F12 F21 F22 F23 F31 F32 F33
F2 F3
20A 20A 32A
F1
F0
www.4geniecivil.com

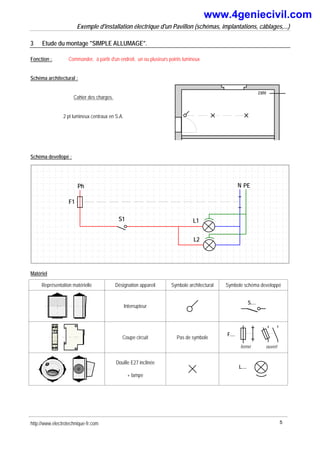

3 Etude du montage "SIMPLE ALLUMAGE".
Fonction :. Commander, à partir d'un endroit, un ou plusieurs points lumineux
Schéma architectural :
Cahier des charges.
2 pt lumineux centraux en S.A.
230V
Schéma devellopé :
S1
Ph N
F1
L1
PE
L2
Matériel
Représentation matérielle Désignation appareil Symbole architectural Symbole schéma developpé
Interrupteur
S....
P
N
F2
Coupe circuit Pas de symbole
ouvert
fermé
F....
Douille E27 inclinée
+ lampe
L....
www.4geniecivil.com

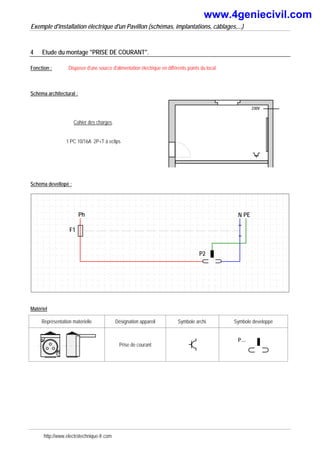

4 Etude du montage "PRISE DE COURANT".
Fonction : Disposer d'une source d'alimentation électrique en différents points du local
Cahier des charges.
1 PC 10/16A 2P+T à eclips
230V
F1
P2
Ph N PE
Matériel
Représentation matérielle Désignation appareil Symbole archi. Symbole developpé
Prise de courant
P....
www.4geniecivil.com

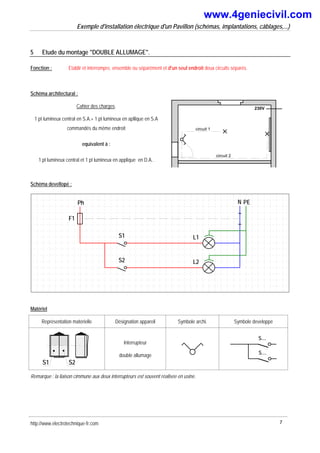

5 Etude du montage "DOUBLE ALLUMAGE".
Fonction : Etablir et interrompre, ensemble ou séparément et d'un seul endroit deux circuits séparés.
Cahier des charges.
1 pt lumineux central en S.A.+ 1 pt lumineux en apllique en S.A
commandés du même endroit
equivalent à :
1 pt lumineux central et 1 pt lumineux en applique en D.A..
230V
circuit 2
circuit 1
S1
Ph N
F1
L1
PE
S2 L2
Matériel
S1 S2
S....
S....
Interrupteur
double allumage
Remarque : la liaison cimmune aux deux interrupteurs est souvent réalisée en usine.
www.4geniecivil.com

6 Etude du montage "VA ET VIENT".
Fonction : Commander l'allumage et l'extinction d'un ou plusieurs points lumineux à partir de 2 endroits
Cahier des charges.
1 pt lumineux central commandé en V&V
230V
Ph N
F1
L1
PE
S1 S2
navettes
Matériel
Interrupteur Va et vient
S....
www.4geniecivil.com

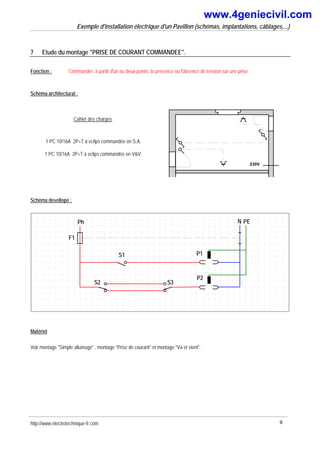

7 Etude du montage "PRISE DE COURANT COMMANDEE".
Fonction : Commander, à partir d'un ou deux points, la présence ou l'absence de tension sur une prise
Cahier des charges.
1 PC 10/16A 2P+T à eclips commandée en S.A.
1 PC 10/16A 2P+T à eclips commandée en V&V.
230V
P1
S1
Ph N
F1
PE
S2 S3
P2
Matériel
Voir montage "Simple allumage" , montage "Prise de courant" et montage "Va et vient".
www.4geniecivil.com

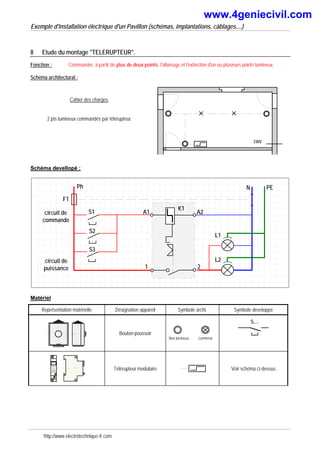

8 Etude du montage "TELERUPTEUR".
Fonction : Commander, à partir de plus de deux points, l'allumage et l'extinction d'un ou plusieurs points lumineux.
Cahier des charges.
2 pts lumineux commandés par télérupteur.
230V
Ph N
F1
PE
L2
S1
S2
S3
A1 A2
1 2
circuit de
commande
circuit de
puissance
K1
L1
Matériel
Bouton-poussoir
Lumineux
Non lumineux
S....
A1
A2
1
2
A1
A2
1
2 Télérupteur modulaire Voir schéma ci-dessus
www.4geniecivil.com

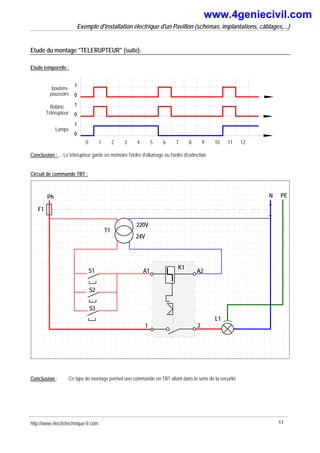

Etude du montage "TELERUPTEUR" (suite).
Etude temporelle :
0
1
0
1
0
1
boutons-
poussoirs
Bobine
Télérupteur
Lampe
0 1 2 3 4 5 6 7 8 9 10 11 12
Conclusion : ... Le télérupteur garde en mémoire l'ordre d'allumage ou l'ordre d'extinction
Circuit de commande TBT :
Ph
F1
S1
220V
24V
T1
A1
S2
S3
N PE
L1
A2
2
1
K1
Conclusion : Ce type de montage permet une commande en TBT allant dans le sens de la sécurité
www.4geniecivil.com

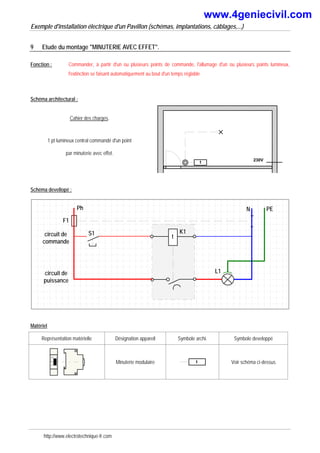

9 Etude du montage "MINUTERIE AVEC EFFET".
Fonction : Commander, à partir d'un ou plusieurs points de commande, l'allumage d'un ou plusieurs points lumineux,
l'extinction se faisant automatiquement au bout d'un temps réglable
Cahier des charges.
1 pt lumineux central commandé d'un point
par minuterie avec effet.
230V
t
Ph N
F1
PE
L1
S1
circuit de
commande
circuit de
puissance
K1
t
Matériel
0
Minuterie modulaire t Voir schéma ci-dessus
www.4geniecivil.com

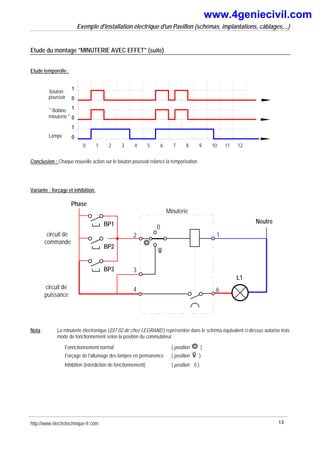

Etude du montage "MINUTERIE AVEC EFFET" (suite)
Etude temporelle :
bouton-
poussoir
" Bobine
minuterie "
Lampe
0
1
0
1
0
1
0 1 2 3 4 5 6 7 8 9 10 11 12
Conclusion : Chaque nouvelle action sur le bouton poussoir relance la temporisation
Variante : forçage et inhibition.
Phase
Neutre
L1
circuit de
commande
circuit de
puissance
Minuterie
2
4
BP1
BP2
BP3 3
1
6
0
Nota : La minuterie électronique (037 02 de chez LEGRAND ) représentée dans le schéma équivalent ci-dessus autorise trois
mode de fonctionnement selon la position du commutateur :
Fonnctionnement normal ( position )
Forçage de l'allumage des lampes en permanence ( position )
Inhibition (interdiction de fonctionnement) ( position 0 ).
www.4geniecivil.com

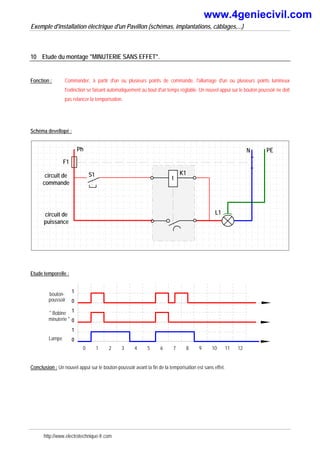

10 Etude du montage "MINUTERIE SANS EFFET".
Fonction : Commander, à partir d'un ou plusieurs points de commande, l'allumage d'un ou plusieurs points lumineux
l'extinction se faisant automatiquement au bout d'un temps réglable. Un nouvel appui sur le bouton poussoir ne doit
pas relancer la temporisation.
Ph N
F1
PE
L1
S1
circuit de
commande
circuit de
puissance
K1
t
Etude temporelle :
bouton-
poussoir
" Bobine
minuterie "
Lampe
0
1
0
1
0
1
0 1 2 3 4 5 6 7 8 9 10 11 12
Conclusion : Un nouvel appui sur le bouton-poussoir avant la fin de la temporisation est sans effet.
www.4geniecivil.com

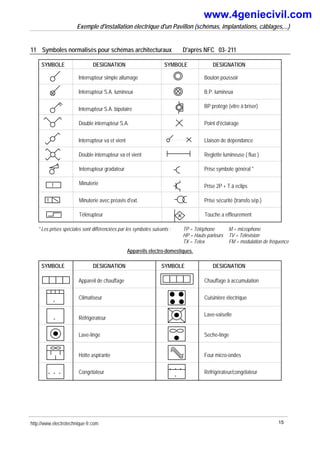

11 Symboles normalisés pour schémas architecturaux D'après NFC 03- 211
SYMBOLE SYMBOLE DESIGNATION
DESIGNATION
Interrupteur simple allumage
Interrupteur S.A. bipolaire
Double interrupteur S.A.
Interrupteur va et vient
Double interrupteur va et vient
Bouton poussoir
Point d'éclairage
LIaison de dépendance
Reglette lumineuse ( fluo )
Prise 2P + T à eclips
Prise symbole général *
Interrupteur gradateur
Interrupteur S.A. lumineux B.P. lumineux
BP protégé (vitre à briser)
t Minuterie
Télérupteur
Minuterie avec préavis d'ext.
t
Touche a effleurement
Prise sécurité (transfo.sép.)
* Les prises spéciales sont différenciées par les symboles suivants : TP = Téléphone M = microphone
HP = Hauts-parleurs TV = Télévision
TX = Telex FM = modulation de fréquence
Appareils electro-domestiques.
DESIGNATION
Appareil de chauffage
Réfrigérateur
Lave-linge
Hotte aspirante
Congélateur
Chauffage à accumulation
Seche-linge
Four micro-ondes
Réfrigérateur/congélateur
Climatiseur Cuisinière électrique
Lave-vaiselle
*
*
*
* *
*
* *
*
www.4geniecivil.com

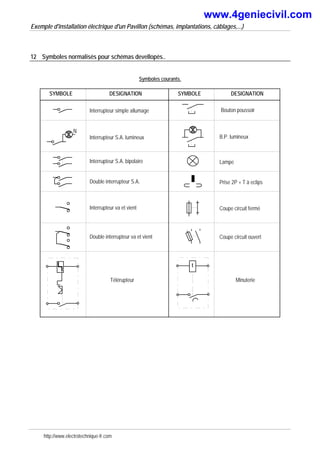

12 Symboles normalisés pour schémas devellopés..
Symboles courants.
DESIGNATION
Interrupteur simple allumage
Interrupteur S.A. bipolaire
Double interrupteur S.A.
Interrupteur va et vient
Double interrupteur va et vient
Bouton poussoir
Lampe
Prise 2P + T à eclips
Interrupteur S.A. lumineux B.P. lumineux
Minuterie
Télérupteur
t
N
Coupe circuit fermé
Coupe circuit ouvert
www.4geniecivil.com

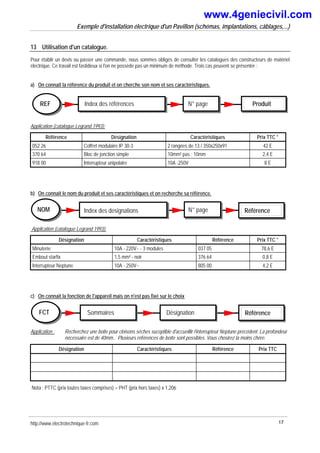

13 Utilisation d'un catalogue.
Pour établir un devis ou passer une commande, nous sommes obligés de consulter les catalogues des constructeurs de matériel
électrique. Ce travail est fastidieux si l'on ne possède pas un minimum de méthode. Trois cas peuvent se présenter :
a) On connait la référence du produit et on cherche son nom et ses caractéristiques.
Index des références N° page
REF Produit
Application (catalogue Legrand 1993):
Référence Désignation Caractéristiques Prix TTC *
052 26 Coffret modulaire IP 30-3 2 rangées de 13 / 350x250x91 42 E
370 64 Bloc de jonction simple 10mm² pas : 10mm 2,4 E
918 00 Interrupteur unipolaire 10A -250V 8 E
b) On connait le nom du produit et ses caractéristiques et on recherche sa référence.
Application (catalogue Legrand 1993):
Désignation Caractéristiques Référence Prix TTC *
Minuterie 10A - 220V~ - 3 modules 037 05 78,6 E
Embout starfix 1,5 mm² - noir 376 64 0,8 E
Interrupteur Neptune 10A - 250V~ 805 00 4,2 E
c) On connait la fonction de l'appareil mais on n'est pas fixé sur le choix
Application : Recherchez une boite pour cloisons sèches suceptible d'accueillir l'interrupteur Neptune précédent. La profondeur
nécessaire est de 40mm.. Plusieurs références de boîte sont possibles. Vous chosirez la moins chère.
Désignation Caractéristiques Référence Prix TTC
Nota : PTTC (prix toutes taxes comprises) = PHT (prix hors taxes) x 1,206
FCT Référence
Sommaires Désignation
NOM Index des designations N° page Référence
www.4geniecivil.com

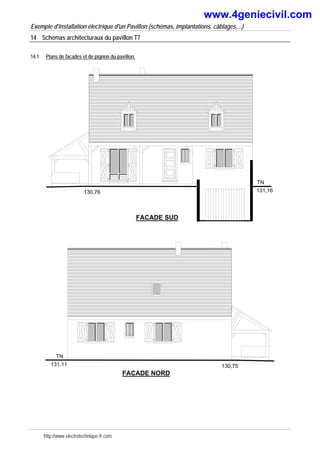

14 Schémas architecturaux du pavillon T7
14.1 Plans de facades et de pignon du pavillon.
FACADE SUD
TN
131,16
130,76
Juguet philippe - A.Kastler
FACADE NORD
TN
131,11 130,75
www.4geniecivil.com

PIGNON OUEST
130,75 130,76
TN
PIGNON EST
130,16 130,11
www.4geniecivil.com

14.2 Cahier des charges des différents niveaux d'habitation.
Niveau rez de chaussée
Chambre 1
1 Point lumineux central en S.A.
3 PC 10/16A 2P+T
1 PC 10/16A 2P+T télécommandée en S.A.
1 Prise télévision
1 Prise téléphone
Chambre 2
1 point lumineux central en S.A.
3 PC 10/16A 2P+T.
Séjour + Repas
2 points lumineux en applique en S.A. (repas)
1 PC 10/16A 2P+T télécommandée en S.A.(Séjour)
5 PC 10/16A 2P+T.
1 Prise téléphone
Salle de bains
2 Points lumineux en applique S.A.
1 PC 10/16A 2P+T.
W.C.
Entrée
1 Point lumineux commandé en V&V.
1 PC 10/16A 2P+T .
Couloir
1 Point lumineux commandé en V&V.
Cuisine
1 Point lumineux en applique en S.A.
3 PC 10/16A 2P+T
2 PC 10/16A 2P+T . 20A
1 PC 10/16A 2P+T . 32A
Etage
Chambre 3
3 PC 10/16A 2P+T
Chambre 4
3 PC 10/16A 2P+T.
Chambre 5
3 PC 10/16A 2P+T.
W.C.
Cabinet de toilettes
2 Points lumineux en applique S.A.
1 PC 10/16A 2P+T.
Palier et escalier
2 Points lumineux commandés en V&V.
1 PC 10/16A 2P+T .
1 Prise téléphone
Grenier
1 PC 10/16A 2P+T
Penderie
1 PC 10/16A 2P+T
Sous-sol
Garage
2 Reglettes fluorescentes en V&V.
1 PC 10/16A 2P+T à l'entrée du garage
Coin atelier
1 Reglette fluorescente en S.A.
4 PC 10/16A 2P+T contre mur bureau.
Bureau
2 points lumineux S.A.
3 PC 10/16A 2P+T
Cave à vin.
1 Point lumineux central temporisé
Buanderie.
2 Reglettes fluorescentes commandées par 3 boutons-
poussoirs
4 PC 10/16A 2P+T contre mur extérieur
1 PC 10/16A 2P+T pour chaudière
Escalier
1 Point lumineux en applique commandé en V&V.
www.4geniecivil.com

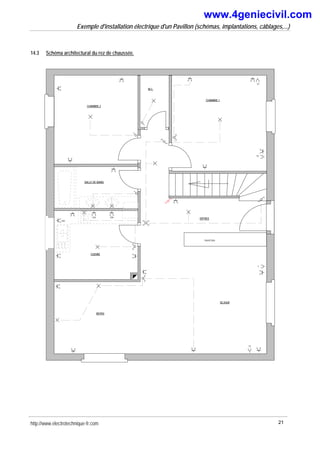

14.3 Schéma architectural du rez de chaussée.
CHAMBRE 1
CHAMBRE 2
SALLE DE BAINS
SEJOUR
REPAS
CUISINE
ENTREE
W.C.
muret bas
T
TV
32A 20A
20A
TP
TV
www.4geniecivil.com

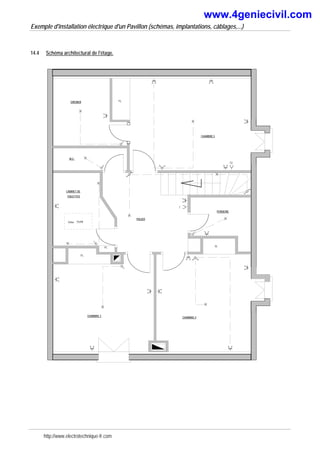

14.4 Schéma architectural de l'étage.
CHAMBRE 3
CHAMBRE 4
TOILETTES
W.C.
GRENIER
CHAMBRE 5
PENDERIE
PALIER
PL
PL
PL
Velux 55x98
PL
T
TV
CABINET DE
www.4geniecivil.com

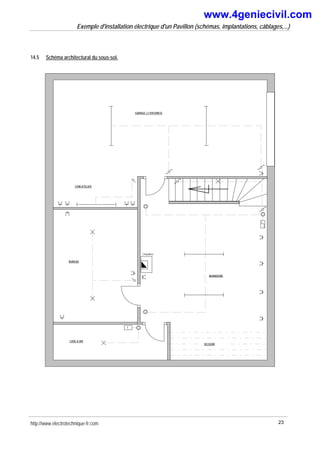

14.5 Schéma architectural du sous-sol.
BUREAU
GARAGE ( 2 VOITURES)
COIN ATELIER
CAVE A VIN
BUANDERIE
Chaudière
SECHOIR
t
www.4geniecivil.com

15 Division des installations et Tableau Général Basse Tension (TGBT).
15.1 Interêt de la division
La division d'une installation permet de limiter les effets d'un
défaut à la portion de circuit ou il se produit.
Cette disposition permet de plus d'isoler un circuit pour une
opération de dépannage sans gêner les utilisateurs des autres
circuits.
Exemple : dans l'installation ci-contre, le circuit n°5 ayant
présenté un défaut, F5 a fondu. Les circuits 1,2,3,4,et 6
continuent cependant de fonctionner.
Philippe Juguet - A.Kastler
n°1 n°6
Circuits
F0
Défaut
F1 F2 F3 F4 F5 F6
n°2 n°3 n°4 n°5
15.2 Règles générales de division des installations (recommandations PROMOTELEC).
Règle 1 : l'arrivée générale est divisée en circuits ayant chacun une fonction.
a) Circuits éclairage + chauffe-eau.
b) Circuits PC 10/16A 2P+T et spécialisées ( chauffe-eau, machine à laver, cuisinière)
c) Circuit salle de bains.
d) Circuits chauffage.
Règle 2 : chaque circuit fonctionnel est subdivisé.
Afin de ne pas surcharger chaque circuit fonctionnel, PROMOTELEC, recommande de les diviser à nouveau (subdivision).
Ainsi, le circuit fonctionnel "prises de courant" peut se retrouver divisé en 3 sous-circuits.
15.3 Règle relative à la section des conducteurs.
La section d'un conducteur dépend de la nature du récepteur alimenté.
Type de récepteur Section des conducteurs
Foyer lumineux fixes
Prises 2P+T 10/16A
Chauffe-eau
Lave-linge
Lave-vaiselle
Appareil de cuisson en monophasé (220V)
Appareil de cuisson en triphasé (380V)
Four (si indépendant de l'appareil de cuisson)
Convecteurs électriques jusqu'à 2300W
jusqu'à 4600W
1,5 mm²
2,5 mm²
2,5 mm²
2,5 mm²
2,5 mm²
6 mm²
4 mm²
2,5 mm²
1,5 mm²
2,5 mm²
www.4geniecivil.com

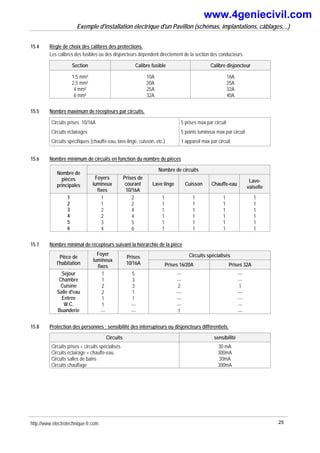

15.4 Règle de choix des calibres des protections.
Les calibres des fusibles ou des disjoncteurs dépendent directement de la section des conducteurs.
Section Calibre fusible Calibre disjoncteur
1,5 mm²
2,5 mm²
4 mm²
6 mm²
10A
20A
25A
32A
16A
25A
32A
40A
15.5 Nombre maximum de récepteurs par circuits.
Circuits prises 10/16A
Circuits éclairages
Circuits spécifiques (chauffe-eau, lave-linge, cuisson, etc.)
5 prises max par circuit
5 points lumineux max par circuit
1 appareil max par circuit.
15.6 Nombre minimum de circuits en fonction du nombre de pièces
Nombre de circuits
Nombre de
pièces
principales
Foyers
lumineux
fixes
Prises de
courant
10/16A
Lave linge Cuisson Chauffe-eau
Lave-
vaiselle
1
2
3
4
5
6
1
1
2
2
3
4
2
2
4
4
5
6
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
15.7 Nombre minimal de récepteurs suivant la hiérarchie de la pièce
Circuits spécialisés
Pièce de
l'habitation
Foyer
lumineux
fixes
Prises
10/16A Prises 16/20A Prises 32A
Séjour
Chambre
Cuisine
Salle d'eau
Entrée
W.C.
Buanderie
1
1
2
2
1
1
---
5
3
3
1
1
---
---
---
---
2
---
---
---
1
---
---
1
---
---
---
---
15.8 Protection des personnes : sensibilité des interrupteurs ou disjoncteurs différentiels.
Circuits sensibilité
Circuits prises + circuits spécialisés
Circuits éclairage + chauffe-eau
Circuits salles de bains
Circuits chauffage
30 mA
300mA
30mA
300mA
www.4geniecivil.com

Nom : Prénom : Groupe :

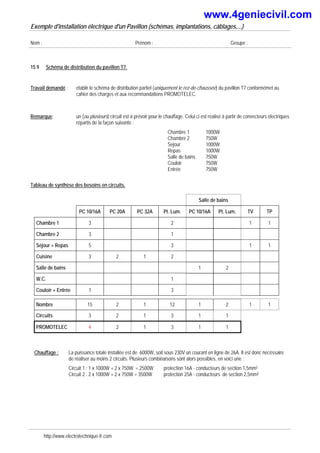

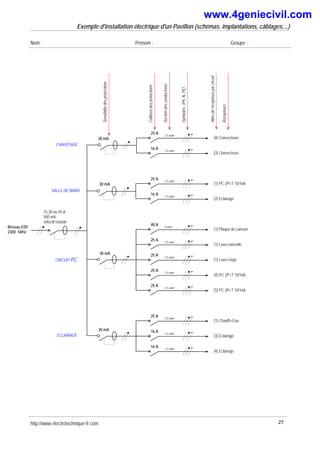

15.9 Schéma de distribution du pavillon T7.
Travail demandé : établir le schéma de distribution partiel (uniquement le rez-de-chaussée) du pavillon T7 conformémet au
cahier des charges et aux recommandations PROMOTELEC.
Remarque: un (ou plusieurs) circuit est à prévoir pour le chauffage. Celui ci est réalisé à partir de convecteurs électriques
répartis de la façon suivante :
Chambre 1 1000W
Chambre 2 750W
Sejour 1000W
Repas 1000W
Salle de bains 750W
Couloir 750W
Entrée 750W
Tableau de synthèse des besoins en circuits.
Salle de bains
PC 10/16A PC 20A PC 32A Pt. Lum. PC 10/16A Pt. Lum. TV TP
Chambre 1 3 2 1 1
Chambre 2 3 1
Séjour + Repas 5 3 1 1
Cuisine 3 2 1 2
Salle de bains 1 2
W.C. 1
Couloir + Entrée 1 3
Nombre 15 2 1 12 1 2 1 1
Circuits 3 2 1 3 1 1
PROMOTELEC 4 2 1 3 1 1
Chauffage : La puissance totale installée est de 6000W, soit sous 230V un courant en ligne de 26A. Il est donc necéssaire
de réaliser au moins 2 circuits. Plusieurs combinaisons sont alors possibles, en voici une :
Circuit 1 : 1 x 1000W + 2 x 750W = 2500W protection 16A - conducteurs de section 1,5mm²
Circuit 2 : 2 x 1000W + 2 x 750W = 3500W protection 25A - conducteurs de section 2,5mm²
www.4geniecivil.com

(4) Convecteurs
2,5 mm²
(3) Convecteurs
1,5 mm²
(1) PC 2P+T 10/16A
2,5 mm²
(2) Eclairage
1,5 mm²
(1) Lave-vaisselle
2,5 mm²
(1) Lave-Linge
2,5 mm²
(4) PC 2P+T 10/16A
2,5 mm²
(5) PC 2P+T 10/16A
2,5 mm²
(1) Chauffe-Eau
2,5 mm²
(3) Eclairage
1,5 mm²
(4) Eclairage
1,5 mm²
25 A
25 A
25 A
16 A
16 A
16 A
25 A
25 A
16 A
25 A
30 mA
Nbre
de
récepteurs
par
circuit
Sensibilité
des
protections
Calibres
des
protections
Section
des
conducteurs
Symboles
(Ph,
N,
PE)
Récepteurs
30 mA
30 mA
30 mA
CHAUFFAGE
SALLE DE BAINS
15,30 ou 45 A
500 mA
sélectif retardé
40 A
Réseau EDF 4 mm²
(1) Plaque de cuisson
230V -50Hz
25 A
CIRCUIT PC
ECLAIRAGE
www.4geniecivil.com

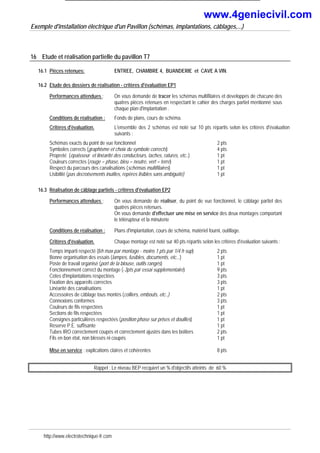

16 Etude et réalisation partielle du pavillon T7
16.1 Pièces retenues: ENTREE, CHAMBRE 4, BUANDERIE et CAVE A VIN.
16.2 Etude des dossiers de réalisation - critères d'évaluation EP1
Performances attendues : On vous demande de tracer les schémas multifilaires et developpés de chacune des
quatres pièces retenues en respectant le cahier des charges partiel mentionné sous
chaque plan d'implantation .
Conditions de réalisation : Fonds de plans, cours de schéma.
Critères d'évaluation. L'ensemble des 2 schémas est noté sur 10 pts répartis selon les critères d'évaluation
suivants :
Schémas exacts du point de vue fonctionnel 2 pts
Symboles corrects (graphisme et choix du symbole corrects) 4 pts
Propreté (épaisseur et linéarité des conducteurs, taches, ratures, etc..) 1 pt
Couleurs correctes (rouge = phase, bleu = neutre, vert = terre) 1 pt
Respect du parcours des canalisations (schémas multifilaires) 1 pt
Lisibilité (pas decroisements inutiles, repères lisibles sans ambiguïté) 1 pt
16.3 Réalisation de câblage partiels - critères d'évaluation EP2
Performances attendues : On vous demande de réaliser, du point de vue fonctionnel, le câblage partiel des
quatres pièces retenues.
On vous demande d'effectuer une mise en service des deux montages comportant
le télérupteur et la minuterie
Conditions de réalisation : Plans d'implantation, cours de schéma, matériel fourni, outillage.
Critères d'évaluation. Chaque montage est noté sur 40 pts répartis selon les critères d'évaluation suivants :
Temps imparti respecté (8h max par montage - moins 1 pts par 1/4 h sup) 2 pts
Bonne organisation des essais (lampes, fusibles, documents, etc...) 1 pt
Poste de travail organisé (port de la blouse, outils rangés) 1 pt
Fonctionnement correct du montage (-3pts par essai supplementaire) 9 pts
Cotes d'implantations respectées 3 pts
Fixation des appareils correctes 3 pts
Linéarité des canalisations 1 pt
Accessoires de câblage tous montés (colliers, embouts, etc..) 2 pts
Connexions conformes 3 pts
Couleurs de fils respectées 1 pt
Sections de fils respectées 1 pt
Consignes particulières respectées (position phase sur prises et douilles) 1 pt
Reserve P.E. suffisante 1 pt
Tubes IRO correctement coupés et correctement ajustés dans les boitiers 2 pts
Fils en bon état, non blessés ni coupés 1 pt
Mise en service : explications claires et cohérentes 8 pts
Rappel : Le niveau BEP recquiert un % d'objectifs atteints de 60 %
www.4geniecivil.com

L1
P1
S1
P
N
F1
P
N
F2
10A 20A
S2
7 cm
16 cm 16 cm
25 cm
25 cm

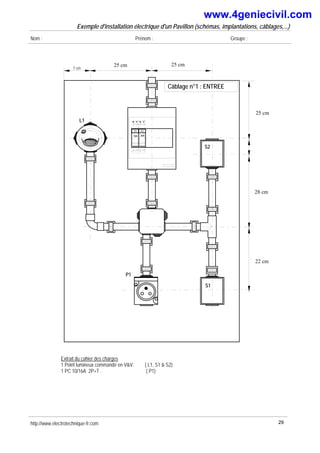

Câblage n°1 : ENTREE
15 cm
4 cm
19 cm
16 cm
Juguet Philippe - A. Kastler
25 cm
28 cm
22 cm
Extrait du cahier des charges
1 Point lumineux commandé en V&V. ( L1, S1 & S2)
1 PC 10/16A 2P+T . ( P1)
www.4geniecivil.com

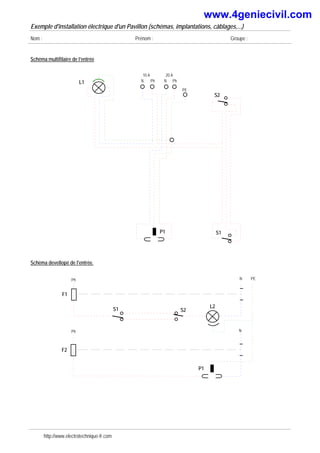

Schéma multifilaire de l'entrée
Ph
N Ph
N
10 A 20 A
P1
L1
PE
S1
S2
Schéma devellopé de l'entrée.
Ph N
S1
F2
P1
S2
Ph N
F1
L2
PE
www.4geniecivil.com

L1
P2
S1
P
N
F1
P
N
F2
10A 20A
S2
8 cm 15 cm 17 cm
15 cm
6 cm
17 cm
11 cm
P1
3 cm
6 cm

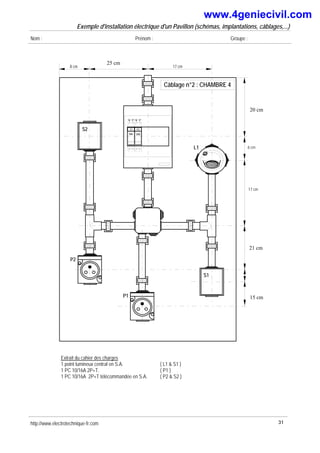

Câblage n°2 : CHAMBRE 4
25 cm
20 cm
21 cm
15 cm
1 point lumineux central en S.A. ( L1 & S1 )
1 PC 10/16A 2P+T. ( P1 )
1 PC 10/16A 2P+T télécommandée en S.A. ( P2 & S2 )
www.4geniecivil.com

Schéma multifilaire de la chambre 4
L1
S2
10 A 20 A
Ph
N Ph
N PE
S1
P1
P2
Schéma devellopé de la chambre 4.
S1
S2
Ph N
F2
P1
Ph N
F1
L1
PE
P2
www.4geniecivil.com

L1
P
N
F1
P
N
F2
20A 10A
9 cm 14 cm
15 cm
6 cm
17 cm
15 cm
12 cm
a b
1
2
230V
0
1
S2
S1
30 cm

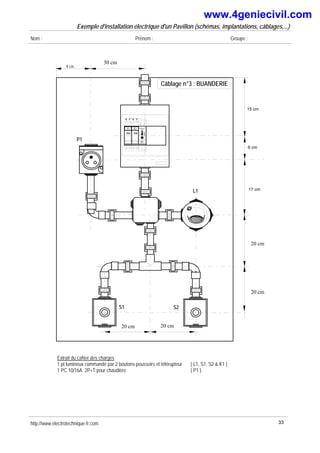

Câblage n°3 : BUANDERIE
P1 K1
L1
20 cm
20 cm
12 cm 12 cm
20 cm
20 cm
1 pt lumineux commandé par 2 boutons-poussoirs et télérupteur ( L1, S1, S2 & K1 )
1 PC 10/16A 2P+T pour chaudière ( P1 )
www.4geniecivil.com

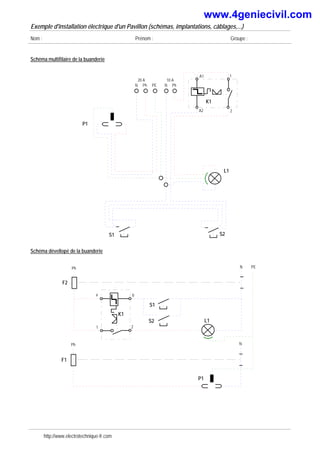

Schéma multifilaire de la buanderie
S1 S2
L1
P1
A1 1
2
A2
K1
20 A
Ph
N PE
10 A
Ph
N
Schéma dévellopé de la buanderie
Ph N
F1
P1
Ph N
F2
L1
PE
S1
a
1 2
b
K1
S2
www.4geniecivil.com

23 cm
15 cm
8 cm
12 cm
21 cm
6 cm
S2
10 cm
L1
P
N
F1
10A 1 4
2
Legrand
1
3
2
0
10 A
S1
29 cm
L2

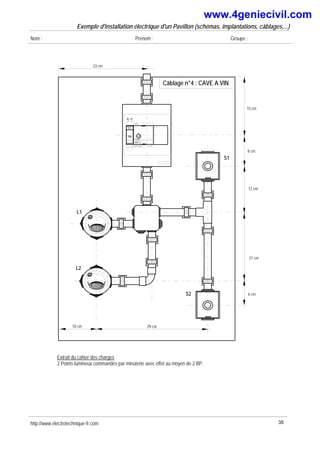

Câblage n°4 : CAVE A VIN
2 Points lumineux commandés par minuterie avec effet au moyen de 2 BP.
www.4geniecivil.com

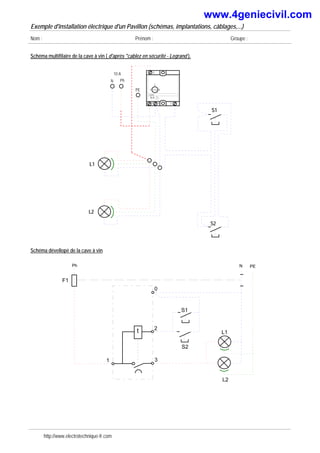

Schéma multifilaire de la cave à vin ( d'après "cablez en sécurité - Legrand ).
L1
PE
10 A
Ph
N
1 4
2
Legrand
1
3
2
0
10 A
L2
S2
S1
Schéma dévellopé de la cave à vin
Ph N
F1
L2
PE
S2
S1
0
1
t
3
2
L1
www.4geniecivil.com

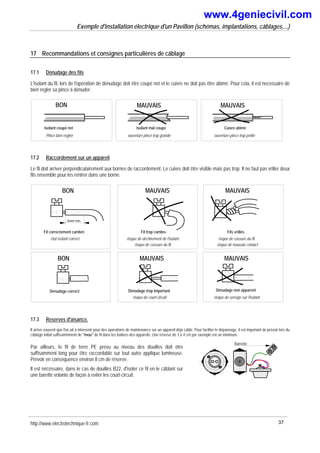

17 Recommandations et consignes particulières de câblage
17.1 Dénudage des fils
L'isolant du fil, lors de l'opération de dénudage doit être coupé net et le cuivre ne doit pas être abimé. Pour cela, il est necessaire de
bien regler sa pince à dénuder.
BON MAUVAIS MAUVAIS
Isolant coupé net
Pince bien reglée
Isolant mal coupé
ouverture pince trop grande
Cuivre abimé
ouverture pince trop petite
17.2 Raccordement sur un appareil
Le fil doit arriver perpendiculairement aux bornes de raccordement. Le cuivre doit être visible mais pas trop. Il ne faut pas vriller deux
fils ensemble pour les rentrer dans une borne.
Fil correctement cambré
état isolant correct
Dénudage trop important
risque de court-circuit
5mm min.
BON
MAUVAIS
BON
Fil trop cambré
risque de déchirement de l'isolant
MAUVAIS
Dénudage correct
risque de cassure du fil
Dénudage non apparent
risque de serrage sur l'isolant
MAUVAIS
Fils vrillés
MAUVAIS
risque de cassure du fil
risque de mauvais contact
17.3 Reserves d'aisance.
Il arrive souvent que l'on ait à intervenir pour des opérations de maintenance sur un appareil déjà cablé. Pour faciliter le dépannage, il est important de prévoir lors du
câblage initial suffisammment de "mou" de fil dans les boitiers des appareils. Une réserve de 3 à 4 cm par exemple est un minimum.
Par ailleurs, le fil de terre PE prevu au niveau des douilles doit être
suffisamment long pour être raccordable sur tout autre applique lumineuse.
Prévoir en conséquence environ 8 cm de réserve.
Il est nécéssaire, dans le cas de douilles B22, d'isoler ce fil en le câblant sur
une barette volante de façon à eviter les court-circuit.
Barrette
www.4geniecivil.com

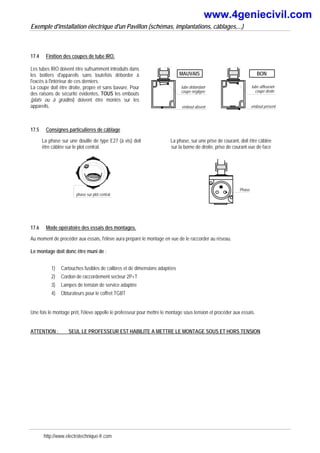

17.4 Finition des coupes de tube IRO.
Les tubes IRO doivent être sufisamment introduits dans
les boitiers d'appareils sans toutefois déborder à
l'excès à l'intérieur de ces derniers.
La coupe doit être droite, propre et sans bavure. Pour
des raisons de sécurité évidentes, TOUS les embouts
(plats ou à gradins) doivent être montés sur les
appareils.
tube débordant
coupe négligée
MAUVAIS
embout absent
BON
tube affleurant
coupe droite
embout présent
17.5 Consignes particulières de câblage
La phase sur une douille de type E27 (à vis) doit
être câblée sur le plot central.
phase sur plot central
La phase, sur une prise de courant, doit être câblée
sur la borne de droite, prise de courant vue de face
Phase
17.6 Mode opératoire des essais des montages.
Au moment de procéder aux essais, l'élève aura préparé le montage en vue de le raccorder au réseau.
Le montage doit donc être muni de :
1) Cartouches fusibles de calibres et de dimensions adaptées
2) Cordon de raccordement secteur 2P+T
3) Lampes de tension de service adaptée
4) Obturateurs pour le coffret TGBT
Une fois le montage prêt, l'éleve appelle le professeur pour mettre le montage sous tension et procéder aux essais.
ATTENTION : SEUL LE PROFESSEUR EST HABILITE A METTRE LE MONTAGE SOUS ET HORS TENSION
www.4geniecivil.com

Exemple d'installation électrique.pdf

Contenu connexe

Tendances

Similaire à Exemple d'installation électrique.pdf

Dernier

Exemple d'installation électrique.pdf
