1. Exercise 2:
Installation constituée par deux points
d’éclairage interrompue et deux prises de
courant
INSTALLATIONS ELECTRIQUES

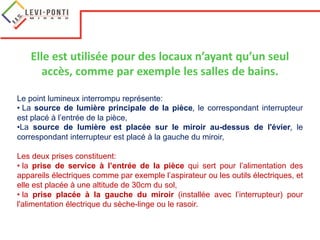

2. Elle est utilisée pour des locaux n’ayant qu’un seul
accès, comme par exemple les salles de bains.
Le point lumineux interrompu représente:
• La source de lumière principale de la pièce, le correspondant interrupteur
est placé à l’entrée de la pièce,
•La source de lumière est placée sur le miroir au-dessus de l'évier, le
correspondant interrupteur est placé à la gauche du miroir,
Les deux prises constituent:
• la prise de service à l’entrée de la pièce qui sert pour l’alimentation des
appareils électriques comme par exemple l’aspirateur ou les outils électriques, et
elle est placée à une altitude de 30cm du sol,
• la prise placée à la gauche du miroir (installée avec l’interrupteur) pour
l'alimentation électrique du sèche-linge ou le rasoir.

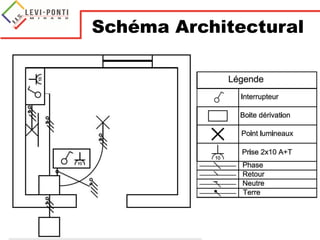

3. Schéma Architectural

4. Schéma Developpé

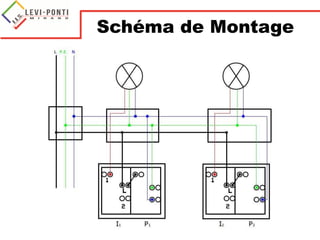

5. Schéma de Montage

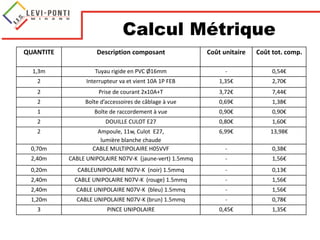

6. QUANTITE Description composant Coût unitaire Coût tot. comp.
1,3m Tuyau rigide en PVC Ø16mm - 0,54€
2 Interrupteur va et vient 10A 1P FEB 1,35€ 2,70€
2 Prise de courant 2x10A+T 3,72€ 7,44€
2 Boîte d’accessoires de câblage à vue 0,69€ 1,38€
1 Boîte de raccordement à vue 0,90€ 0,90€
2 DOUILLE CULOT E27 0,80€ 1,60€
2 Ampoule, 11w, Culot E27,
lumière blanche chaude
6,99€ 13,98€
0,70m CABLE MULTIPOLAIRE H05VVF - 0,38€
2,40m CABLE UNIPOLAIRE N07V-K (jaune-vert) 1.5mmq - 1,56€
0,20m CABLEUNIPOLAIRE N07V-K (noir) 1.5mmq - 0,13€
2,40m CABLE UNIPOLAIRE N07V-K (rouge) 1.5mmq - 1,56€
2,40m CABLE UNIPOLAIRE N07V-K (bleu) 1.5mmq - 1,56€
1,20m CABLE UNIPOLAIRE N07V-K (brun) 1.5mmq - 0,78€
3 PINCE UNIPOLAIRE 0,45€ 1,35€
Calcul Métrique

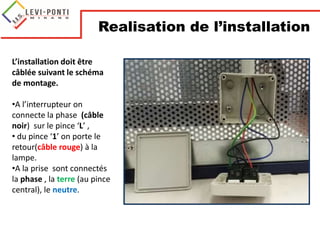

7. L’installation doit être
câblée suivant le schéma
de montage.
•A l’interrupteur on
connecte la phase (câble
noir) sur le pince ‘L’ ,
• du pince ‘1’ on porte le
retour(câble rouge) à la
lampe.
•A la prise sont connectés
la phase , la terre (au pince
central), le neutre.
Realisation de l’installation

8. • On exécute les
connections dans les
boîtes de raccordement
en utilisant des spéciales
pinces unipolaires.
• Aux lampes est amené la
terre et connecté le
neutre.
Realisation de l’installation

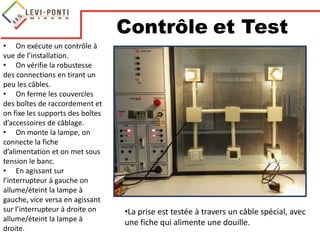

9. •La prise est testée à travers un câble spécial, avec
une fiche qui alimente une douille.
Contrôle et Test
• On exécute un contrôle à
vue de l’installation.
• On vérifie la robustesse
des connections en tirant un
peu les câbles.
• On ferme les couvercles
des boîtes de raccordement et
on fixe les supports des boîtes
d’accessoires de câblage.
• On monte la lampe, on
connecte la fiche
d’alimentation et on met sous
tension le banc.
• En agissant sur
l’interrupteur à gauche on
allume/éteint la lampe à
gauche, vice versa en agissant
sur l’interrupteur à droite on
allume/éteint la lampe à
droite.

10. Réalisé par la classe 3BET a.s. 2016/17
Spécialisation Electrotechnique
Rédigé par les étudiants:
Pasuto Damiano
Tozzato Francesco
Professeurs:
Marcato Sabrina
Vindigni Gilberto
Chargé de la
photographie:
Baldan Marco
Réalisation de
l’installation:
Bettini Davide
