Ce document fournit des conseils pour une installation électrique sécurisée, incluant les outils nécessaires, les normes à respecter et des instructions pour poser un tableau électrique. Il décrit également les protections des circuits, les différents types de disjoncteurs et de fusibles, ainsi que des précautions lors de l'intervention sur le tableau électrique. Les informations incluent les codes de couleur des câbles, les types de circuits à protéger, et des instructions détaillées pour le raccordement et la pose.

1. Réussir
votre
installation
électrique
D E S B O N S C O N S E I L S
P O U R F A I R E S O I - M Ê M E !
en
toute
sécurité

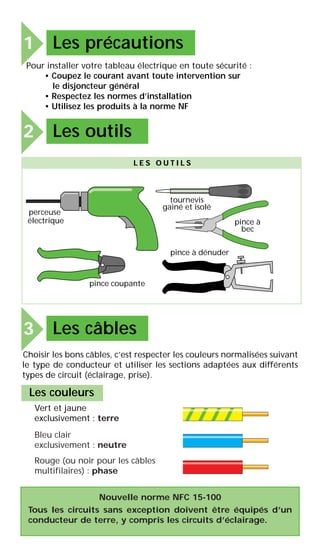

2. tournevis
gainé et isolé
pince coupante
pince à dénuder
pince à
bec
perceuse
électrique
Pour installer votre tableau électrique en toute sécurité :
• Coupez le courant avant toute intervention sur
le disjoncteur général
• Respectez les normes d’installation
• Utilisez les produits à la norme NF
Choisir les bons câbles, c’est respecter les couleurs normalisées suivant
le type de conducteur et utiliser les sections adaptées aux différents
types de circuit (éclairage, prise).
Les couleurs
Vert et jaune
exclusivement : terre
Bleu clair
exclusivement : neutre
Rouge (ou noir pour les câbles
multifilaires) : phase
Nouvelle norme NFC 15-100
Tous les circuits sans exception doivent être équipés d’un
conducteur de terre, y compris les circuits d’éclairage.
Les précautions1
Les outils2
L E S O U T I L S
Les câbles3

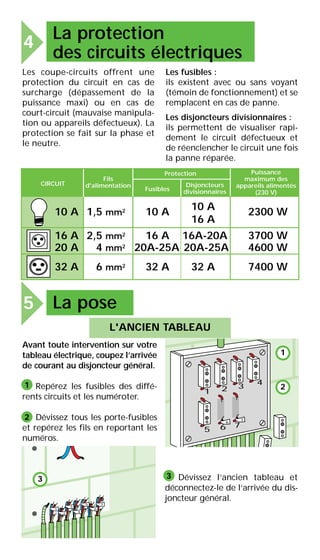

3. Les coupe-circuits offrent une
protection du circuit en cas de
surcharge (dépassement de la
puissance maxi) ou en cas de
court-circuit (mauvaise manipula-
tion ou appareils défectueux). La
protection se fait sur la phase et
le neutre.
Les fusibles :
ils existent avec ou sans voyant
(témoin de fonctionnement) et se
remplacent en cas de panne.
Les disjoncteurs divisionnaires :
ils permettent de visualiser rapi-
dement le circuit défectueux et
de réenclencher le circuit une fois
la panne réparée.
Avant toute intervention sur votre
tableau électrique, coupez l’arrivée
de courant au disjoncteur général.
Repérez les fusibles des diffé-
rents circuits et les numéroter.
Dévissez tous les porte-fusibles
et repérez les fils en reportant les
numéros.
1
5 6 7
2 3
4
7
6
10 A
Fils
d'alimentationCIRCUIT
Puissance
maximum des
appareils alimentés
(230 V)
Protection
Fusibles
Disjoncteurs
divisionnaires
16 A
20 A
32 A
1,5 mm2
2,5 mm2
4 mm2
6 mm2
10 A
16 A
20A-25A
16A-20A
20A-25A
32 A
16 A
10 A
32 A
2300 W
3700 W
4600 W
7400 W
7
6
5
4
3
2
1
La protection
des circuits électriques
4
La pose5
L'ANCIEN TABLEAU
1
2
3
1
2
Dévissez l’ancien tableau et
déconnectez-le de l’arrivée du dis-
joncteur général.
3

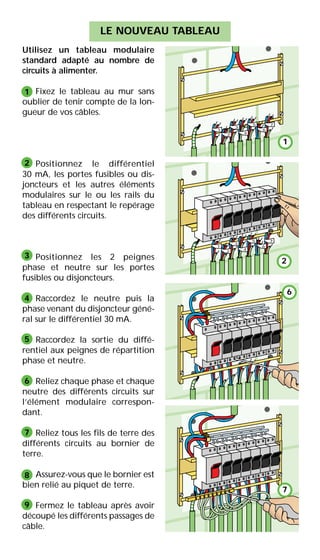

4. Utilisez un tableau modulaire
standard adapté au nombre de
circuits à alimenter.
Fixez le tableau au mur sans
oublier de tenir compte de la lon-
gueur de vos câbles.
Positionnez le différentiel
30 mA, les portes fusibles ou dis-
joncteurs et les autres éléments
modulaires sur le ou les rails du
tableau en respectant le repérage
des différents circuits.
Positionnez les 2 peignes
phase et neutre sur les portes
fusibles ou disjoncteurs.
Raccordez le neutre puis la
phase venant du disjoncteur géné-
ral sur le différentiel 30 mA.
Raccordez la sortie du diffé-
rentiel aux peignes de répartition
phase et neutre.
Reliez chaque phase et chaque
neutre des différents circuits sur
l’élément modulaire correspon-
dant.
Reliez tous les fils de terre des
différents circuits au bornier de
terre.
Assurez-vous que le bornier est
bien relié au piquet de terre.
Fermez le tableau après avoir
découpé les différents passages de
câble.
7
6
5
4
3
2
1
7
6
5
4
3
2
1
LE NOUVEAU TABLEAU
1
2
3
4
5
6
7
8
9
1
2
6
7

5. N
N
N
N
N
N
N
N
N
N
N
N
32 A20 A20 A20 A16 A10 A
PhaseNeutre
Cuisinière
électrique
Chauffe eau
Terre
Lave vaisselle5 prises
de courant
par ligne
maximum
5 points
lumineux
par ligne
maximum
Lave linge
Ils assurent la protection des installations électriques contre les sur-
intensités et les courts-circuits.
L'arrivée du courant se fait
toujours par le haut
Phase
Neutre
Vers le
tableau
Terre
Disjoncteur
d'abonné
Disjoncteur
20 A
protection
du parafoudre
Parafoudre
Il limite les surten-
sions d’origine
atmosphérique en
les écoulant à la
terre.

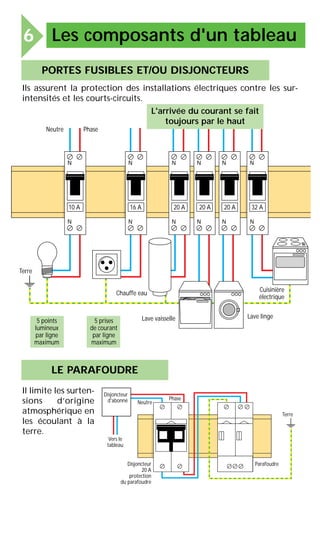

Les composants d'un tableau6
PORTES FUSIBLES ET/OU DISJONCTEURS
LE PARAFOUDRE

6. Il permet d’alimen-
ter certains appa-
reils (chauffe-eau)
au tarif de nuit.
La commande com-
porte 3 positions :
• Marche forcée
• Marche
automatique
• Arrêt.
Phase
Protection
de la ligne
pilote
Protection du
circuit par
Porte fusible
ou Disjoncteur
20 A
Relais
Heures
creuses
Neutre
Phase
Neutre
N
N
N
N
Chauffe
eau
2A 20A 20A
Terre
Télécommande
EDF
N
N
30 mA
Phase
Neutre
Terre
N
N
N
N
N
N
Il assure uni-
quement la
protection
des person-
nes.
Chaque cir-
cuit doit être
protégé par
un disjonc-
teur ou porte-
fusible.
Il assure la protection des per-
sonnes et du circuit sur une ou
plusieurs prises en cas de surchar-
ge ou de court-circuit.
N
N
30 mA
PhaseNeutre
Terre

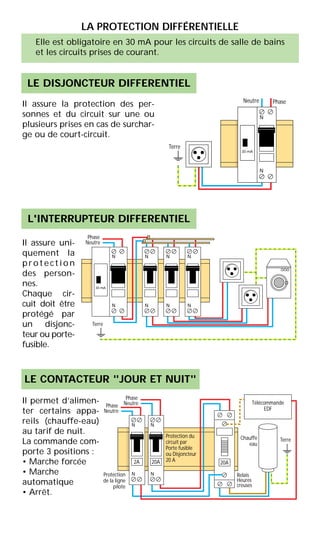

LE DISJONCTEUR DIFFERENTIEL
L'INTERRUPTEUR DIFFERENTIEL
LE CONTACTEUR "JOUR ET NUIT"
LA PROTECTION DIFFÉRENTIELLE
Elle est obligatoire en 30 mA pour les circuits de salle de bains
et les circuits prises de courant.

7. Cette program-
mation vous
permet une mise
en fonctionne-
ment à partir
d’une horloge
de programma-
tion ou d’un
thermostat.
Protection du
circuit par
Porte fusible
ou Disjoncteur
10 A
Télérupteur
Boutons
poussoirs
Ampoules
Phase
Neutre
N
N
10A 16A
A1
A2
Terre
Il commande 1 ou
plusieurs points
d’éclairage à partir
de plusieurs pous-
soirs.
Terre
Phase
Porte fusible
ou
Disjoncteur
20 A
Contacteur
de puissance
Horloge de
programmation
Protection
par
Porte fusible
ou
Disjoncteur
Neutre
Convecteur
N
N
N
N
2 A 20A 20A
Faites réaliser en magasin un schéma de principe d'installation.

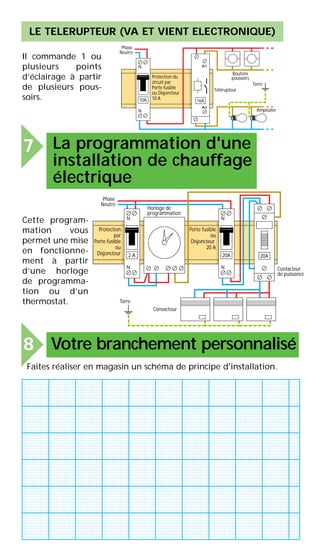

LE TELERUPTEUR (VA ET VIENT ELECTRONIQUE)
La programmation d'une
installation de chauffage
électrique
7
Votre branchement personnalisé8

8. GroupeI.D.E.E.SSApourLEROYMERLINRCBéthune358200913.Juin98-PhotoY.ROBIC
2 7 0 4 5
30mA
A
B
C D
E
F
G
H
I
Vers horloge ou
capteur de
télécommande
Vers mise à la terre.
D - Les peignes de répartition
phase neutre
E - L’interrupteur différentiel
haute sensibilité
F - Le contacteur "jour
et nuit"
G - Le disjoncteur
ou coupe-circuit
H - Le bornier de terre
I - La prise de terre.

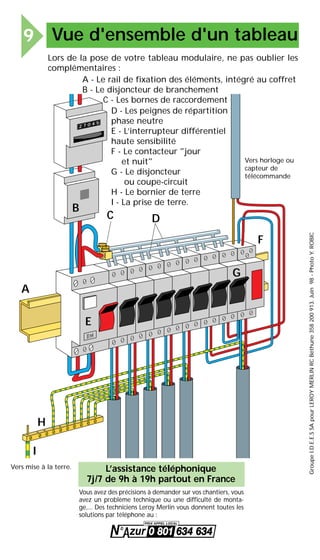

Vue d'ensemble d'un tableau9
Lors de la pose de votre tableau modulaire, ne pas oublier les
complémentaires :
Vous avez des précisions à demander sur vos chantiers, vous
avez un problème technique ou une difficulté de monta-
ge,... Des techniciens Leroy Merlin vous donnent toutes les
solutions par téléphone au :
L’assistance téléphonique
7j/7 de 9h à 19h partout en France
A - Le rail de fixation des éléments, intégré au coffret
B - Le disjoncteur de branchement
C - Les bornes de raccordement
