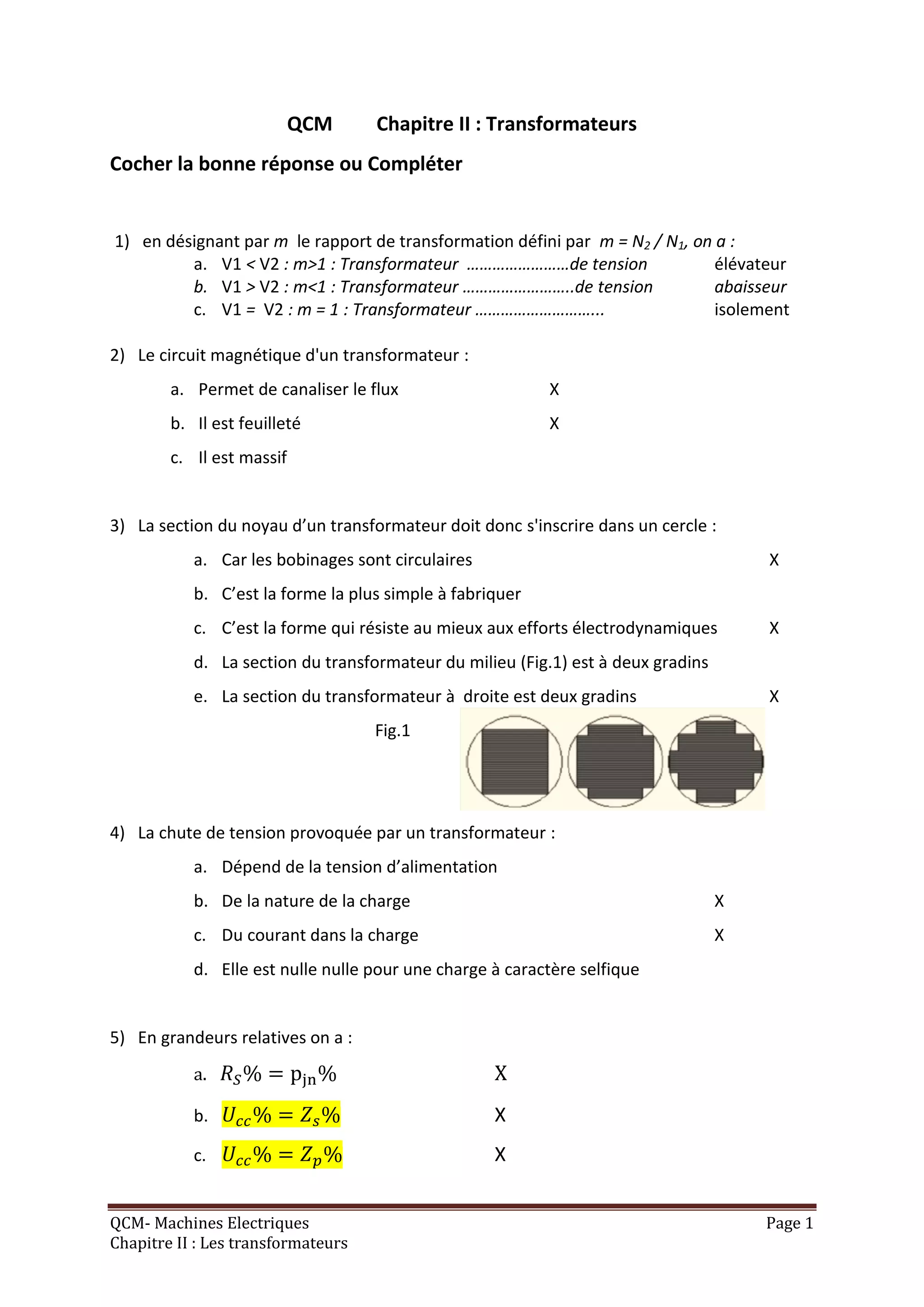

1. QCM Chapitre II : Transformateurs
Cocher la bonne réponse ou Compléter
1) en désignant par m le rapport de transformation défini par m = N2 / N1, on a :
a. V1 < V2 : m>1 : Transformateur ……………………de tension élévateur
b. V1 > V2 : m<1 : Transformateur ……………………..de tension abaisseur
c. V1 = V2 : m = 1 : Transformateur ………………………... isolement
2) Le circuit magnétique d'un transformateur :
a. Permet de canaliser le flux X
b. Il est feuilleté X
c. Il est massif
3) La section du noyau d’un transformateur doit donc s'inscrire dans un cercle :
a. Car les bobinages sont circulaires X
b. C’est la forme la plus simple à fabriquer
c. C’est la forme qui résiste au mieux aux efforts électrodynamiques X
d. La section du transformateur du milieu (Fig.1) est à deux gradins
e. La section du transformateur à droite est deux gradins X
Fig.1
4) La chute de tension provoquée par un transformateur :
a. Dépend de la tension d’alimentation
b. De la nature de la charge X
c. Du courant dans la charge X
d. Elle est nulle nulle pour une charge à caractère selfique
5) En grandeurs relatives on a :
a. X
b. X
c. X
QCM- Machines Electriques Page 1
Chapitre II : Les transformateurs

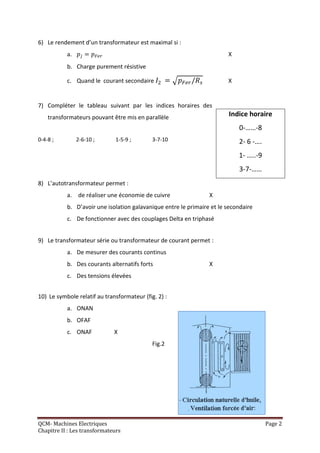

2. 6) Le rendement d’un transformateur est maximal si :
a. X
b. Charge purement résistive
c. Quand le courant secondaire X
7) Compléter le tableau suivant par les indices horaires des
transformateurs pouvant être mis en parallèle Indice horaire
0-……-8
0-4-8 ; 2-6-10 ; 1-5-9 ; 3-7-10 2- 6 -….
1- …..-9
3-7-……
8) L’autotransformateur permet :
a. de réaliser une économie de cuivre X
b. D’avoir une isolation galavanique entre le primaire et le secondaire
c. De fonctionner avec des couplages Delta en triphasé
9) Le transformateur série ou transformateur de courant permet :
a. De mesurer des courants continus
b. Des courants alternatifs forts X
c. Des tensions élevées
10) Le symbole relatif au transformateur (fig. 2) :
a. ONAN
b. OFAF
c. ONAF X
Fig.2
QCM- Machines Electriques Page 2
Chapitre II : Les transformateurs
