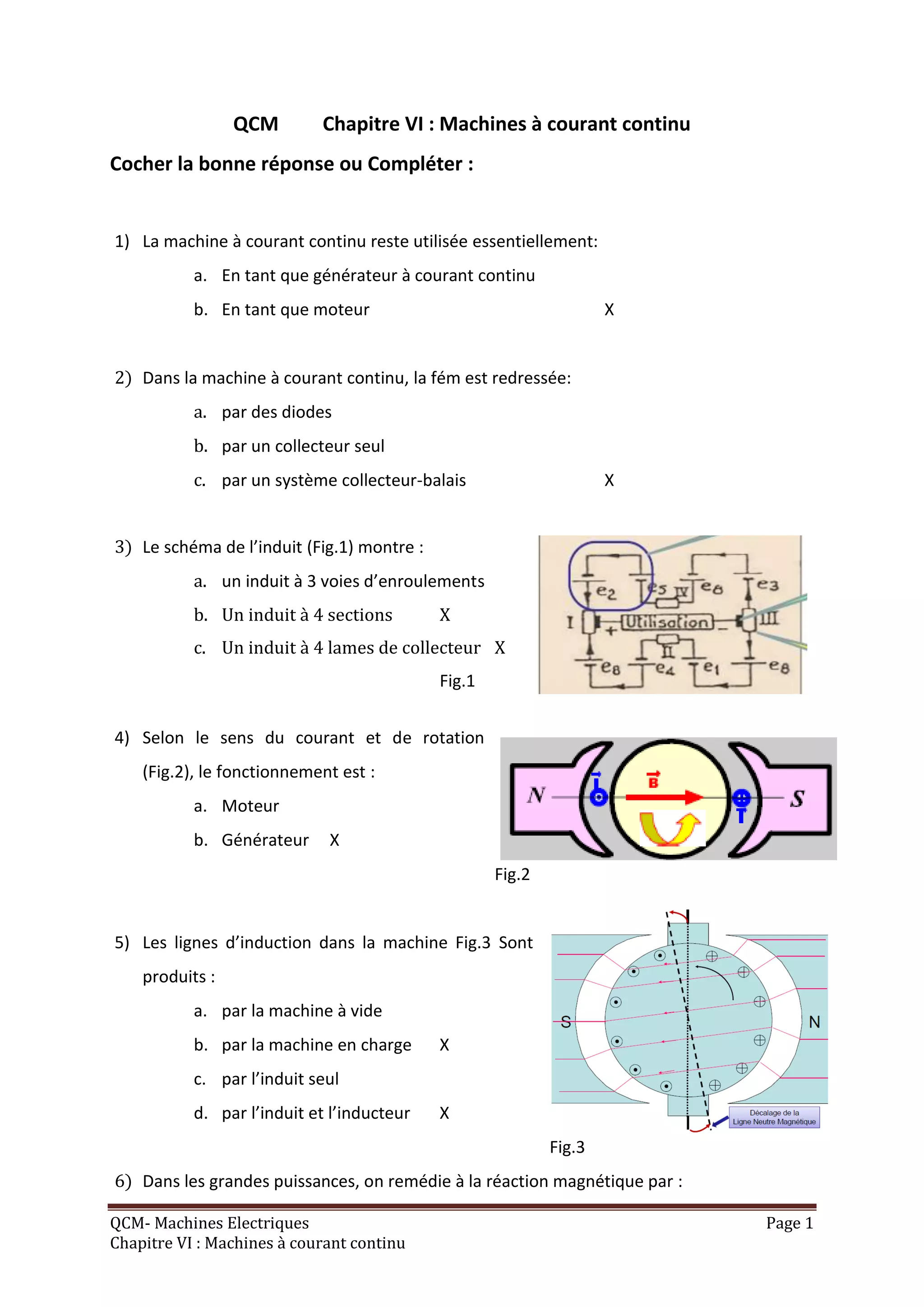

1. QCM Chapitre VI : Machines à courant continu
Cocher la bonne réponse ou Compléter :
1) La machine à courant continu reste utilisée essentiellement:
a. En tant que générateur à courant continu
b. En tant que moteur X
2) Dans la machine à courant continu, la fém est redressée:
a. par des diodes
b. par un collecteur seul
c. par un système collecteur-balais X
3) Le schéma de l’induit (Fig.1) montre :
a. un induit à 3 voies d’enroulements
b. Un induit à 4 sections X
c. Un induit à 4 lames de collecteur X
Fig.1
4) Selon le sens du courant et de rotation
(Fig.2), le fonctionnement est :
a. Moteur
b. Générateur X
Fig.2
5) Les lignes d’induction dans la machine Fig.3 Sont
produits :
a. par la machine à vide
b. par la machine en charge X
c. par l’induit seul
d. par l’induit et l’inducteur X
Fig.3
6) Dans les grandes puissances, on remédie à la réaction magnétique par :
QCM- Machines Electriques Page 1
Chapitre VI : Machines à courant continu

2. a. L’ajout d’un enroulement de compensation dans le stator X
b. L’utilisation des pôles auxiliaires
7) Pour améliorer la commutation dans la machine à courant continu moderne :
a. On décale les balais
b. On utilise des pôles auxiliaires X
c. On profite des enroulements de compensation
8) Pendant les démarrages du moteur à courant continu:
a. On limite les courants dans l’induit X
b. On limite le couple de démarrage
9) La caractéristique mécanique du moteur à courant continu :
a. Est du type shunt pour le moteur à excitation indépendante X
b. Est du type shunt pour le moteur à excitation
10) Le freinage du moteur à courant continu :
a. Est toujours possible en rhéostatique X
b. Est meilleur par récupération X
c. N’est pas toujours possible par récupération X
11) Le moteur à courant continu :
a. S’emballe toujours à vide X
b. S’emballe quand le flux inducteur s’affaiblit
12) Le meilleur couple de démarrage est celui :
a. Du moteur série X
b. Du moteur à excitation indépendante
13) Le moteur à courant continu :
a. Est de plus en plus remplacé par des moteurs à courant alternatifs X
b. Possède un grand avenir dans les applications de motorisation électrique
QCM- Machines Electriques Page 2
Chapitre VI : Machines à courant continu
