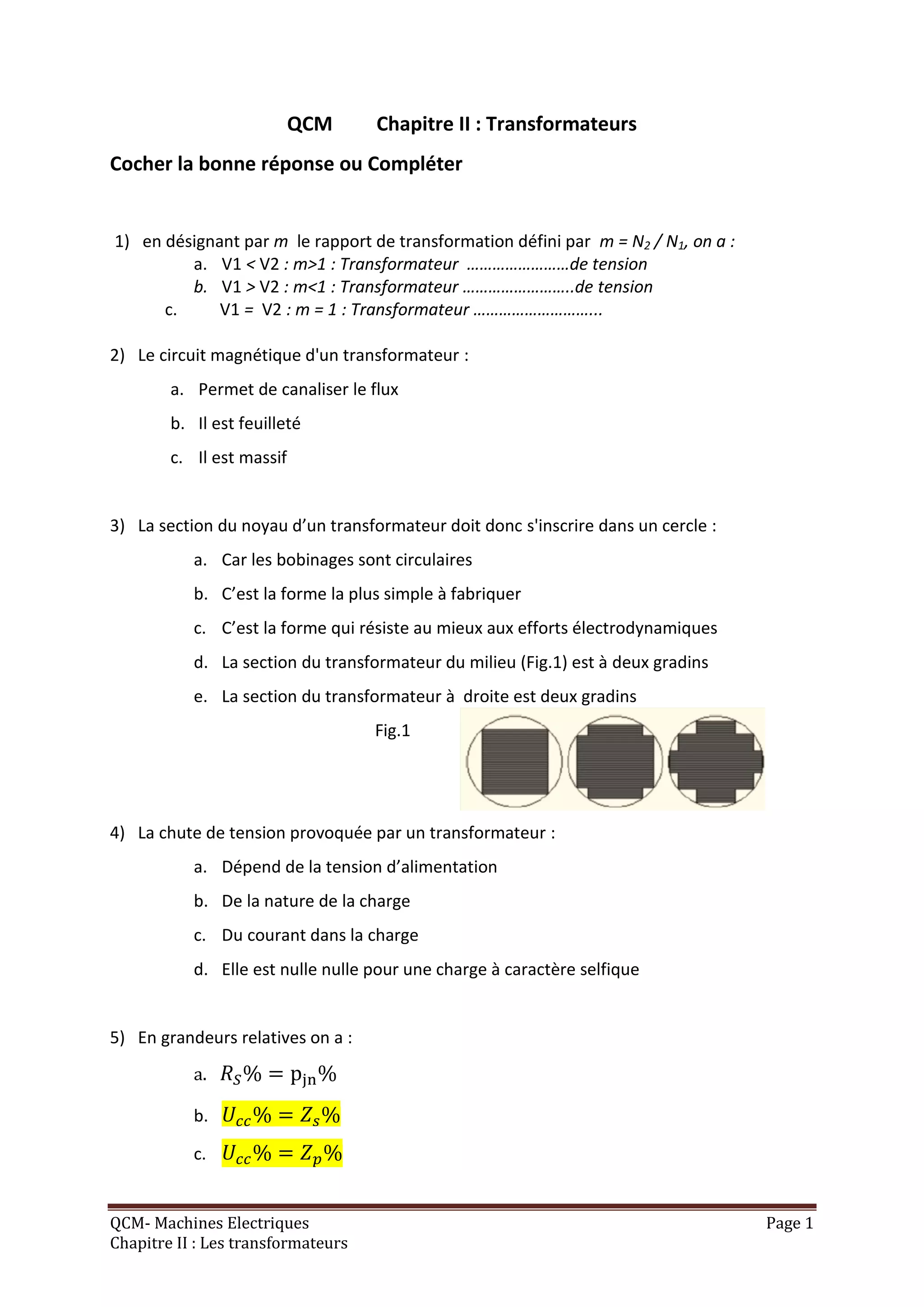

1. QCM Chapitre II : Transformateurs
Cocher la bonne réponse ou Compléter
1) en désignant par m le rapport de transformation défini par m = N2 / N1, on a :
a. V1 < V2 : m>1 : Transformateur ……………………de tension
b. V1 > V2 : m<1 : Transformateur ……………………..de tension
c. V1 = V2 : m = 1 : Transformateur ………………………...
2) Le circuit magnétique d'un transformateur :
a. Permet de canaliser le flux
b. Il est feuilleté
c. Il est massif
3) La section du noyau d’un transformateur doit donc s'inscrire dans un cercle :
a. Car les bobinages sont circulaires
b. C’est la forme la plus simple à fabriquer
c. C’est la forme qui résiste au mieux aux efforts électrodynamiques
d. La section du transformateur du milieu (Fig.1) est à deux gradins
e. La section du transformateur à droite est deux gradins
Fig.1
4) La chute de tension provoquée par un transformateur :
a. Dépend de la tension d’alimentation
b. De la nature de la charge
c. Du courant dans la charge
d. Elle est nulle nulle pour une charge à caractère selfique
5) En grandeurs relatives on a :
a.
b.
c.
QCM- Machines Electriques Page 1
Chapitre II : Les transformateurs

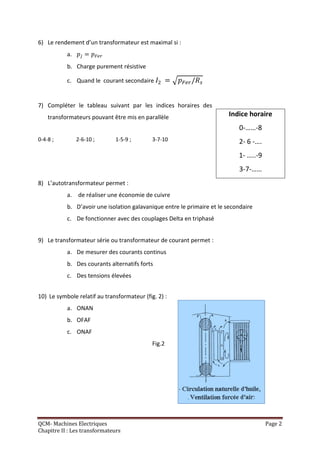

2. 6) Le rendement d’un transformateur est maximal si :
a.
b. Charge purement résistive
c. Quand le courant secondaire
7) Compléter le tableau suivant par les indices horaires des
transformateurs pouvant être mis en parallèle Indice horaire
0-……-8
0-4-8 ; 2-6-10 ; 1-5-9 ; 3-7-10 2- 6 -….
1- …..-9
3-7-……
8) L’autotransformateur permet :
a. de réaliser une économie de cuivre
b. D’avoir une isolation galavanique entre le primaire et le secondaire
c. De fonctionner avec des couplages Delta en triphasé
9) Le transformateur série ou transformateur de courant permet :
a. De mesurer des courants continus
b. Des courants alternatifs forts
c. Des tensions élevées
10) Le symbole relatif au transformateur (fig. 2) :
a. ONAN
b. OFAF
c. ONAF
Fig.2
QCM- Machines Electriques Page 2
