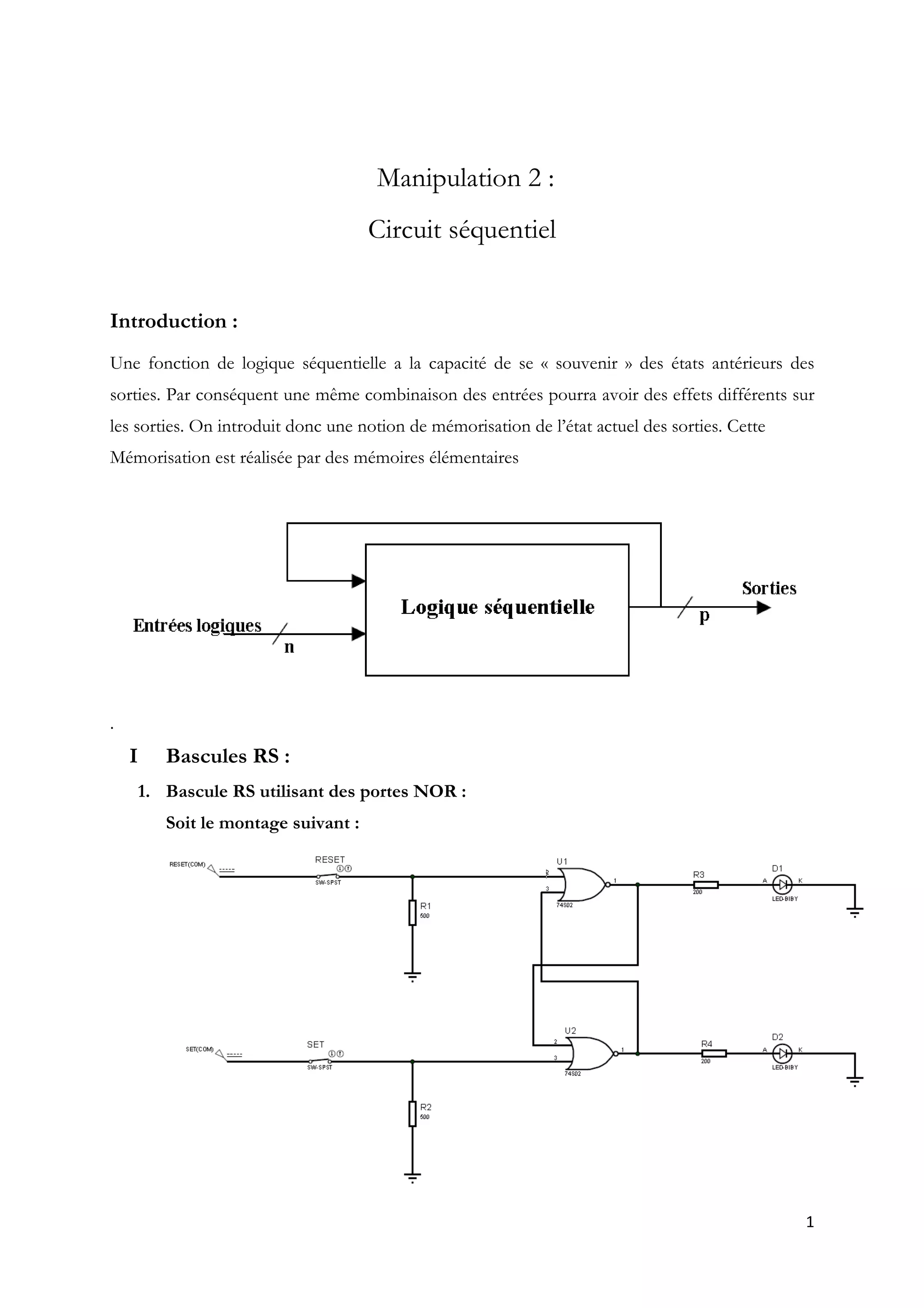

1. Manipulation 2 :
Circuit séquentiel
Introduction :
Une fonction de logique séquentielle a la capacité de se « souvenir » des états antérieurs des
sorties. Par conséquent une même combinaison des entrées pourra avoir des effets différents sur
les sorties. On introduit donc une notion de mémorisation de l’état actuel des sorties. Cette
Mémorisation est réalisée par des mémoires élémentaires
.
I Bascules RS :
1. Bascule RS utilisant des portes NOR :
Soit le montage suivant :
1

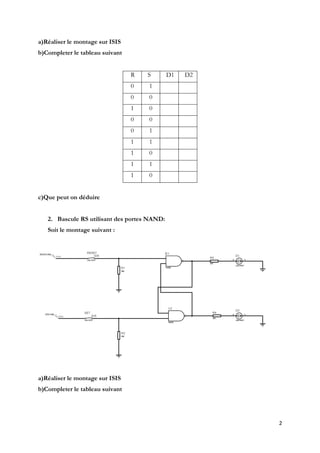

2. a)Réaliser le montage sur ISIS
b)Completer le tableau suivant
R S D1 D2
0 1
0 0
1 0
0 0
0 1
1 1
1 0
1 1
1 0
c)Que peut on déduire
2. Bascule RS utilisant des portes NAND:
Soit le montage suivant :
a)Réaliser le montage sur ISIS
b)Completer le tableau suivant
2

3. R S D1 D2
0 1
0 0
1 0
0 0
0 1
1 1
1 0
1 1
1 0

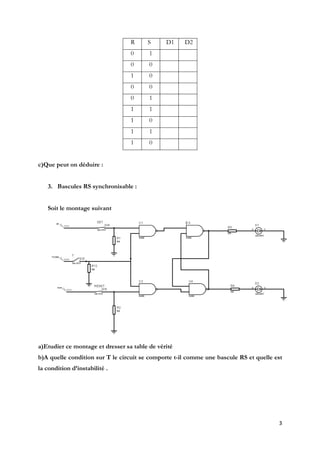

c)Que peut on déduire :
3. Bascules RS synchronisable :
Soit le montage suivant
a)Etudier ce montage et dresser sa table de vérité
b)A quelle condition sur T le circuit se comporte t-il comme une bascule RS et quelle est
la condition d’instabilité .
3

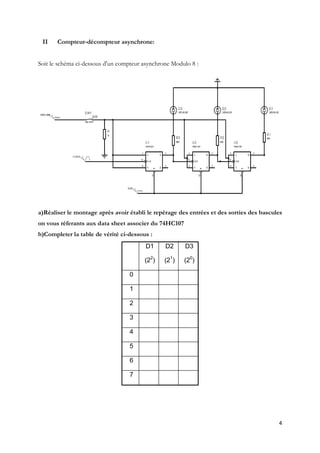

4. II Compteur-décompteur asynchrone:
Soit le schéma ci-dessous d'un compteur asynchrone Modulo 8 :
a)Réaliser le montage après avoir établi le repérage des entrées et des sorties des bascules
on vous réferants aux data sheet associer du 74HC107
b)Completer la table de vérité ci-dessous :
D1 D2 D3
(22) (21) (20)
0
1
2
3
4
5
6
7
4

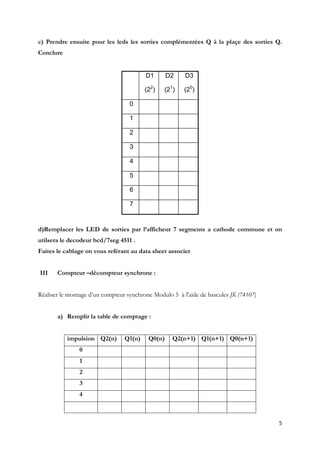

5. c) Prendre ensuite pour les leds les sorties complémentées Q à la plaçe des sorties Q.
Conclure
D1 D2 D3
(22) (21) (20)
0
1
2
3
4
5
6
7
d)Remplacer les LED de sorties par l’afficheur 7 segments a cathode commune et on
utilsera le decodeur bcd/7seg 4511 .
Faites le cablage on vous reférant au data sheet associer
III Compteur –décompteur synchrone :
Réaliser le montage d’un compteur synchrone Modulo 5 à l'aide de bascules JK (74107)
a) Remplir la table de comptage :
impulsion Q2(n) Q1(n) Q0(n) Q2(n+1) Q1(n+1) Q0(n+1)
0
1
2
3
4
5

6. b) Remplir les tables de fonctionnement des bascules comme l indique l’exemple
suivant :
Bascule 0
c)Réaliser les tableaux de karnaugh correspondant s a chaque
bascule :
d)Réaliser le montage et simuler le fonctionnement
6
