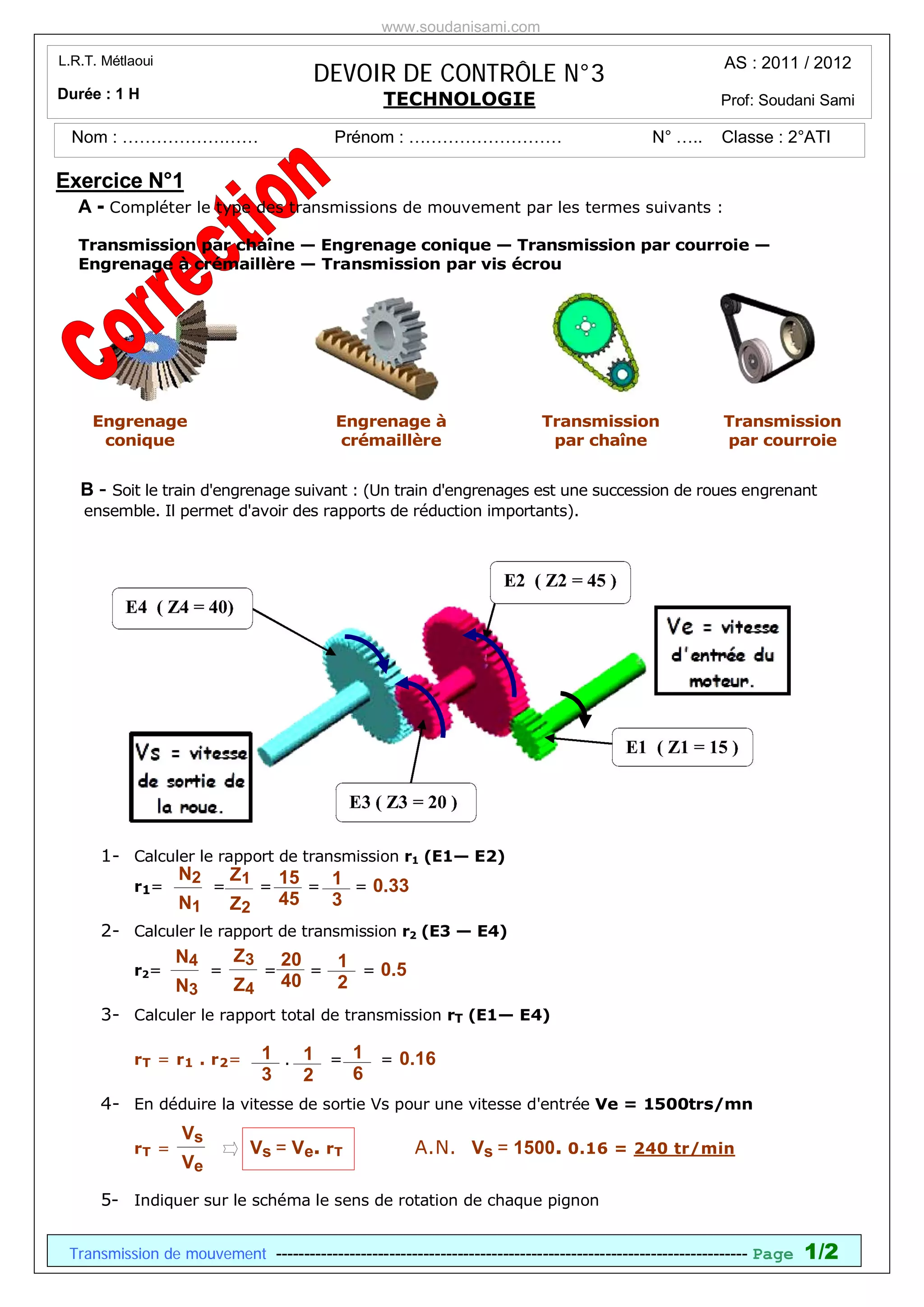

1. Transmission de mouvement ----------------------------------------------------------------------------------- Page 1/2
DEVOIR DE CONTRÔLE N°3
TECHNOLOGIE
Nom : …………………… Prénom : ……………………… N° ….. Classe : 2°ATI
Exercice N°1
A - Compléter le type des transmissions de mouvement par les termes suivants :
Transmission par chaîne — Engrenage conique — Transmission par courroie —
Engrenage à crémaillère — Transmission par vis écrou
B - Soit le train d'engrenage suivant : (Un train d'engrenages est une succession de roues engrenant
ensemble. Il permet d'avoir des rapports de réduction importants).
1- Calculer le rapport de transmission r1 (E1— E2)
r1= = = = = 0.33
2- Calculer le rapport de transmission r2 (E3 — E4)
r2= = = = = 0.5
3- Calculer le rapport total de transmission rT (E1— E4)
rT = r1 . r2= . = = 0.16
4- En déduire la vitesse de sortie Vs pour une vitesse d'entrée Ve = 1500trs/mn
rT = Vs = Ve. rT A.N. Vs = 1500. 0.16 = 240 tr/min
5- Indiquer sur le schéma le sens de rotation de chaque pignon
Durée : 1 H Prof: Soudani Sami
AS : 2011 / 2012L.R.T. Métlaoui
Engrenage
conique
Transmission
par chaîne
Transmission
par courroie
Engrenage à
crémaillère
N2
N1
Z1
Z2
15
45
1
3
N4
N3
Z3
Z4
20
40
1
2
1
2
1
3
1
6
Vs
Ve
www.soudanisami.com

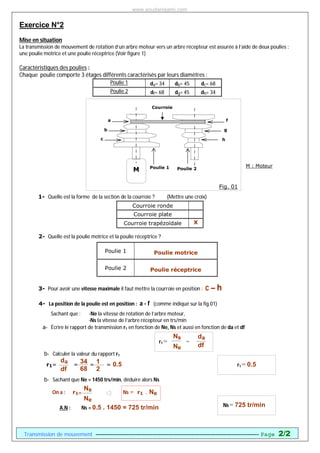

2. Transmission de mouvement ----------------------------------------------------------------------------------- Page 2/2
Exercice N°2
Mise en situation
La transmission de mouvement de rotation d’un arbre moteur vers un arbre récepteur est assurée à l’aide de deux poulies :
une poulie motrice et une poulie réceptrice (Voir figure 1)
Caractéristiques des poulies :
Chaque poulie comporte 3 étages différents caractérisés par leurs diamètres :
Poulie 1 da= 34 db= 45 dc= 68
Poulie 2 df= 68 dg= 45 dh= 34
1- Quelle est la forme de la section de la courroie ? (Mettre une croix)
2- Quelle est la poulie motrice et la poulie réceptrice ?
3- Pour avoir une vitesse maximale il faut mettre la courroie en position : c – h
4- La position de la poulie est en position : a - f (comme indiqué sur la fig.01)
Sachant que : -Ne la vitesse de rotation de l’arbre moteur,
-Ns la vitesse de l’arbre récepteur en trs/min
a- Écrire le rapport de transmission r1 en fonction de Ne, Ns et aussi en fonction de da et df
b- Calculer la valeur du rapport r1
r1= = = = 0.5
b- Sachant que Ne = 1450 trs/min, déduire alors Ns
On a : r1= Ns = r1 . Ne
A.N : Ns = 0.5 . 1450 = 725 tr/min
Courroie ronde
Courroie plate
Courroie trapézoïdale X
Poulie 1 Poulie motrice
Poulie 2 Poulie réceptrice
Poulie 2
g
f
c
b
a
h
Courroie
Poulie 1
M
M : Moteur
Fig. 01
r1 = =
r1 = 0.5
Ns= 725 tr/min
Ns
Ne
da
df
da
df
34
68
1
2
Ns
Ne
