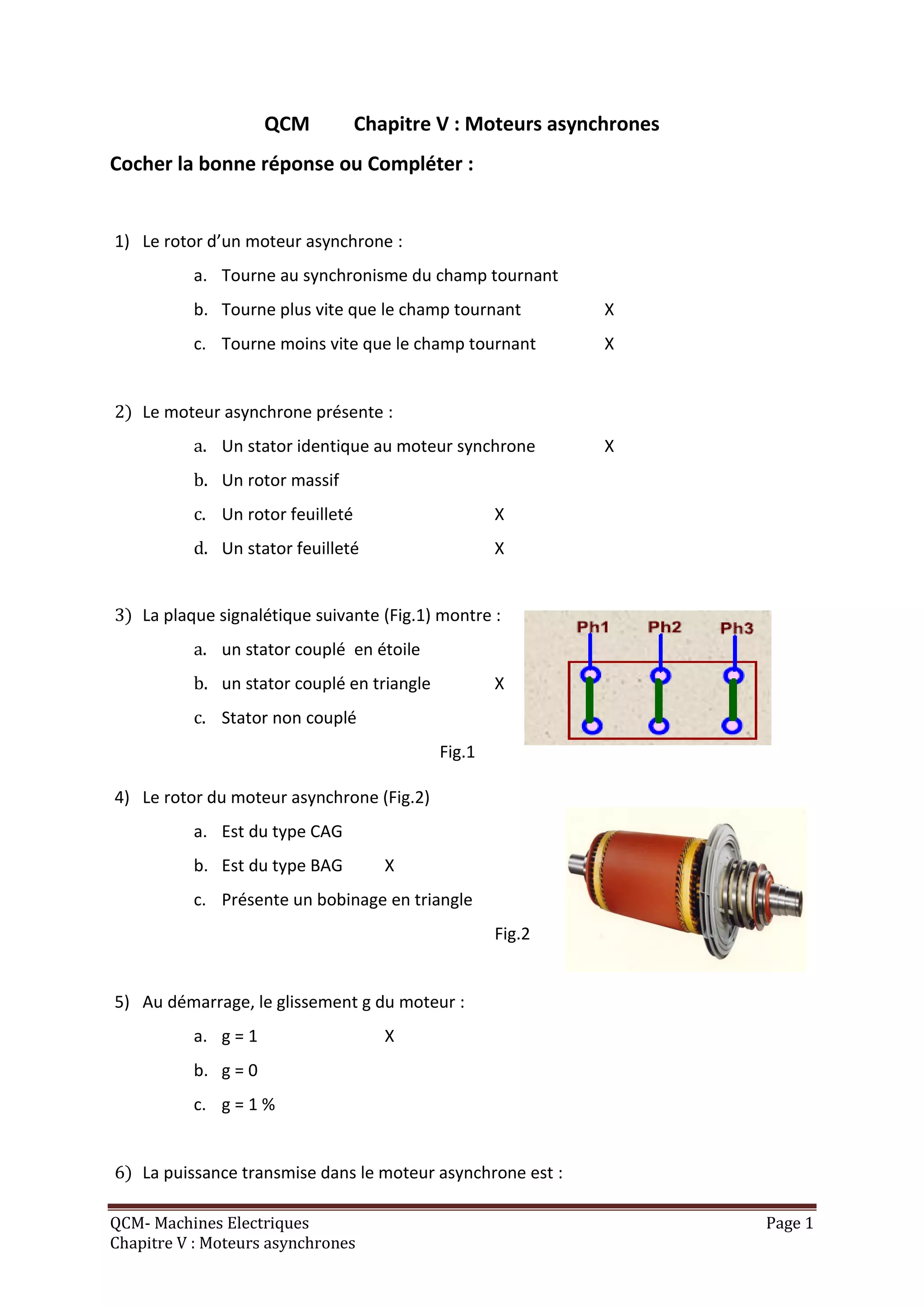

QCM          Chapitre V : Moteurs asynchrones
Cocher la bonne réponse ou Compléter :


1) Le rotor d’un moteur asynchrone :
          a. Tourne au synchronisme du champ tournant
          b. Tourne plus vite que le champ tournant         X
          c. Tourne moins vite que le champ tournant        X


2) Le moteur asynchrone présente :
          a. Un stator identique au moteur synchrone        X
          b. Un rotor massif
          c. Un rotor feuilleté                     X
          d. Un stator feuilleté                    X


3) La plaque signalétique suivante (Fig.1) montre :
          a. un stator couplé en étoile
          b. un stator couplé en triangle           X
          c. Stator non couplé
                                            Fig.1

4) Le rotor du moteur asynchrone (Fig.2)
          a. Est du type CAG
          b. Est du type BAG         X
          c. Présente un bobinage en triangle
                                                    Fig.2


5) Au démarrage, le glissement g du moteur :
          a. g = 1                   X
          b. g = 0
          c. g = 1 %


6) La puissance transmise dans le moteur asynchrone est :

QCM- Machines Electriques                                            Page 1
Chapitre V : Moteurs asynchrones

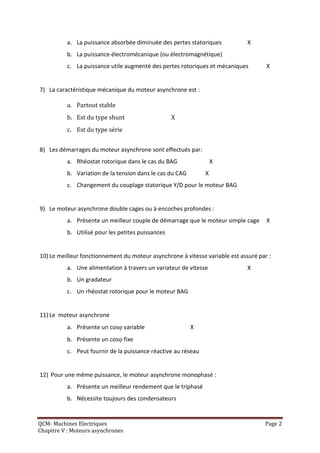

a. La puissance absorbée diminuée des pertes statoriques            X
          b. La puissance électromécanique (ou électromagnétique)
          c. La puissance utile augmenté des pertes rotoriques et mécaniques         X


7) La caractéristique mécanique du moteur asynchrone est :

          a. Partout stable
          b. Est du type shunt                     X
          c. Est du type série


8) Les démarrages du moteur asynchrone sont effectués par:
          a. Rhéostat rotorique dans le cas du BAG                 X
          b. Variation de la tension dans le cas du CAG        X
          c. Changement du couplage statorique Y/D pour le moteur BAG


9) Le moteur asynchrone double cages ou à encoches profondes :
          a. Présente un meilleur couple de démarrage que le moteur simple cage      X
          b. Utilisé pour les petites puissances


10) Le meilleur fonctionnement du moteur asynchrone à vitesse variable est assuré par :
          a. Une alimentation à travers un variateur de vitesse               X
          b. Un gradateur
          c. Un rhéostat rotorique pour le moteur BAG


11) Le moteur asynchrone
          a. Présente un cos variable                    X
          b. Présente un cos fixe
          c. Peut fournir de la puissance réactive au réseau


12) Pour une même puissance, le moteur asynchrone monophasé :
          a. Présente un meilleur rendement que le triphasé
          b. Nécessite toujours des condensateurs


QCM- Machines Electriques                                                           Page 2
Chapitre V : Moteurs asynchrones
