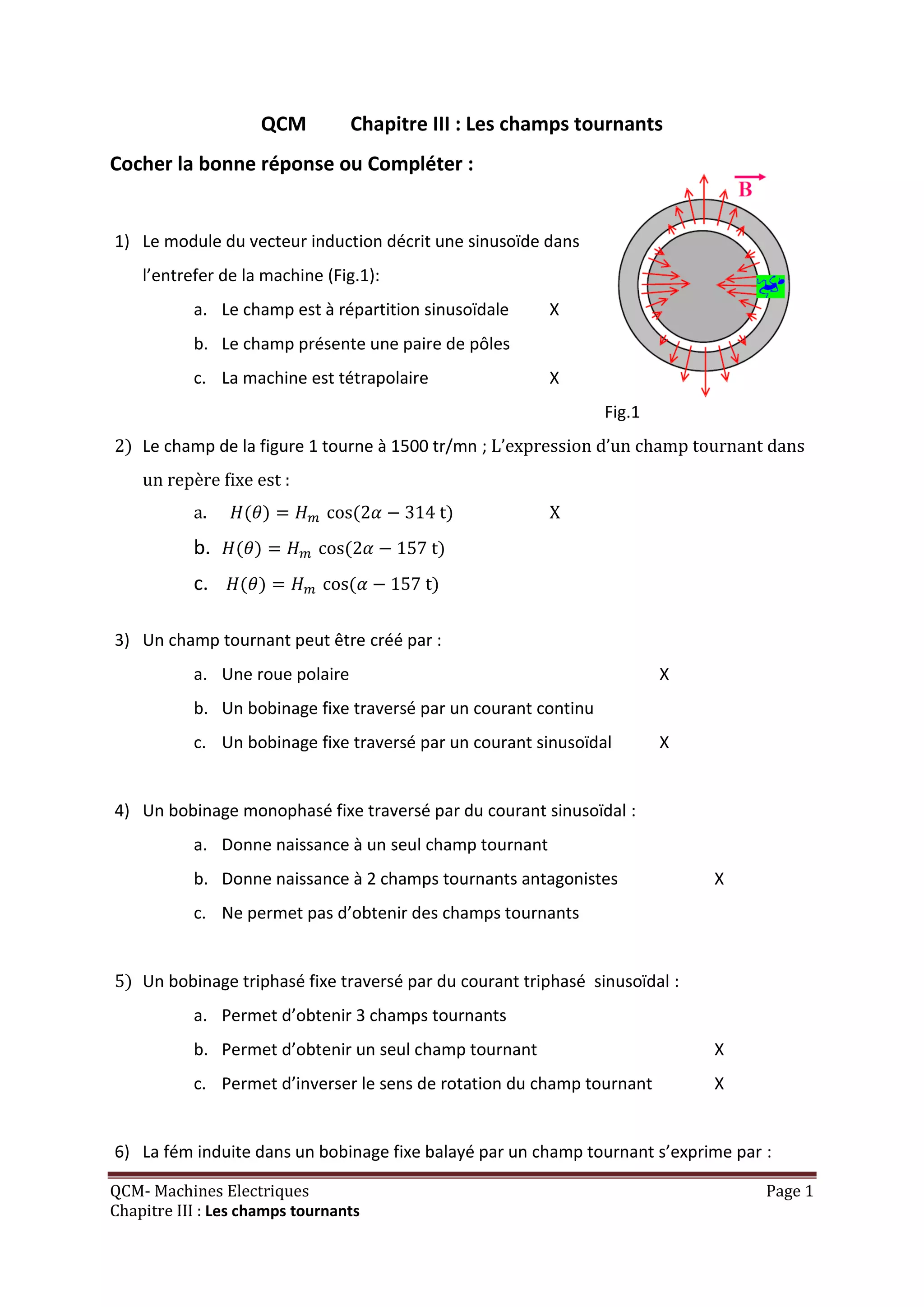

1. QCM Chapitre III : Les champs tournants
Cocher la bonne réponse ou Compléter :
1) Le module du vecteur induction décrit une sinusoïde dans
l’entrefer de la machine (Fig.1):
a. Le champ est à répartition sinusoïdale X
b. Le champ présente une paire de pôles
c. La machine est tétrapolaire X
Fig.1
2) Le champ de la figure 1 tourne à 1500 tr/mn ; L’expression d’un champ tournant dans
un repère fixe est :
a. cos t X
b. cos t
c. cos t
3) Un champ tournant peut être créé par :
a. Une roue polaire X
b. Un bobinage fixe traversé par un courant continu
c. Un bobinage fixe traversé par un courant sinusoïdal X
4) Un bobinage monophasé fixe traversé par du courant sinusoïdal :
a. Donne naissance à un seul champ tournant
b. Donne naissance à 2 champs tournants antagonistes X
c. Ne permet pas d’obtenir des champs tournants
5) Un bobinage triphasé fixe traversé par du courant triphasé sinusoïdal :
a. Permet d’obtenir 3 champs tournants
b. Permet d’obtenir un seul champ tournant X
c. Permet d’inverser le sens de rotation du champ tournant X
6) La fém induite dans un bobinage fixe balayé par un champ tournant s’exprime par :
QCM- Machines Electriques Page 1
Chapitre III : Les champs tournants

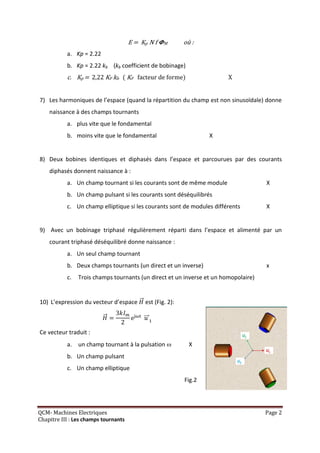

2. E = Kp N f M où :
a. Kp = 2.22
b. Kp = 2.22 kb (kb coefficient de bobinage)
c. Kp = 2,22 KF kb ( KF facteur de forme) X
7) Les harmoniques de l’espace (quand la répartition du champ est non sinusoïdale) donne
naissance à des champs tournants
a. plus vite que le fondamental
b. moins vite que le fondamental X
8) Deux bobines identiques et diphasés dans l’espace et parcourues par des courants
diphasés donnent naissance à :
a. Un champ tournant si les courants sont de même module X
b. Un champ pulsant si les courants sont déséquilibrés
c. Un champ elliptique si les courants sont de modules différents X
9) Avec un bobinage triphasé régulièrement réparti dans l’espace et alimenté par un
courant triphasé déséquilibré donne naissance :
a. Un seul champ tournant
b. Deux champs tournants (un direct et un inverse) x
c. Trois champs tournants (un direct et un inverse et un homopolaire)
10) L’expression du vecteur d’espace est (Fig. 2):
e
Ce vecteur traduit :
a. un champ tournant à la pulsation  X
b. Un champ pulsant
c. Un champ elliptique
Fig.2
QCM- Machines Electriques Page 2
Chapitre III : Les champs tournants
