Champ tournant
Le document traite des machines à courant alternatif, en se concentrant sur le champ magnétique généré par un bobinage alimenté en monophasé et en triphasé. Il explique comment le champ magnétique varie dans le temps et comment il tourne en fonction de l'alimentation électrique. Des exemples pratiques sont donnés, illustrant la relation entre la fréquence de rotation du champ magnétique et le nombre de pôles dans les machines triphasées.
Champ tournant
- 1. VICTOR HUGO présente... Le champ Le champ tournant des tournant des machines machines Lycée Victor Hugo alternatives alternatives BESANCON Une réalisation de Aude GAGNOR Assistée par Georges SINANIAN SUITE et Jean-Pierre MARTIN

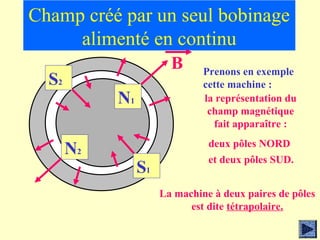

- 2. Champ créé parun seul bobinage alimenté en continu B Prenons en exemple S2 cette machine : N1 la représentation du champ magnétique fait apparaître : deux pôles NORD N2 et deux pôles SUD. S1 La machine à deux paires de pôles est dite tétrapolaire.

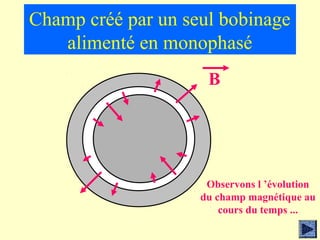

- 3. Champ créé parun seul bobinage alimenté en monophasé B Observons l ’évolution du champ magnétique au cours du temps ...

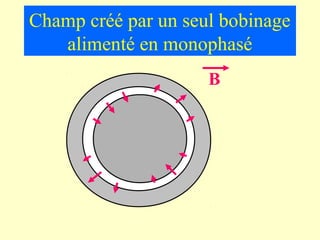

- 4. Champ créé parun seul bobinage alimenté en monophasé B
- 5. Champ créé parun seul bobinage alimenté en monophasé B
- 6. Champ créé parun seul bobinage alimenté en monophasé B
- 7. Champ créé parun seul bobinage alimenté en monophasé B
- 8. Champ créé parun seul bobinage alimenté en monophasé B
- 9. Champ créé parun seul bobinage alimenté en monophasé B
- 10. Champ créé parun seul bobinage alimenté en monophasé B
- 11. Champ créé parun seul bobinage alimenté en monophasé B
- 12. Champ créé parun seul bobinage alimenté en monophasé B
- 13. Champ créé parun seul bobinage alimenté en monophasé B

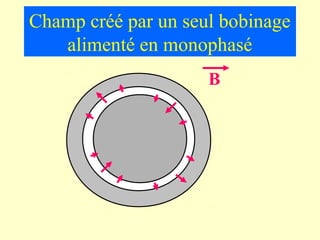

- 14. Champ créé parun seul bobinage alimenté en monophasé B
- 15. Champ créé parun seul bobinage alimenté en monophasé B
- 16. Champ créé parun seul bobinage alimenté en monophasé B

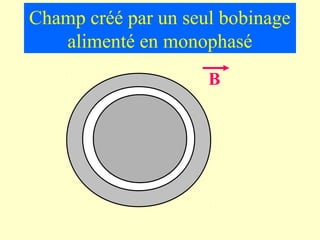

- 17. Champ créé parun seul bobinage alimenté en monophasé B
- 18. Champ créé parun seul bobinage alimenté en monophasé B
- 19. Champ créé parun seul bobinage alimenté en monophasé B
- 20. Champ créé parun seul bobinage alimenté en monophasé B
- 21. Champ créé parun seul bobinage alimenté en monophasé B
- 22. Champ créé parun seul bobinage alimenté en monophasé B
- 23. Champ créé parun seul bobinage alimenté en monophasé B
- 24. Champ créé parun seul bobinage alimenté en monophasé B
- 25. Champ créé parun seul bobinage alimenté en monophasé B

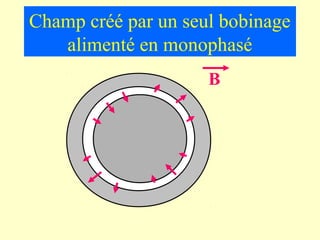

- 26. Champ créé parun seul bobinage alimenté en monophasé B

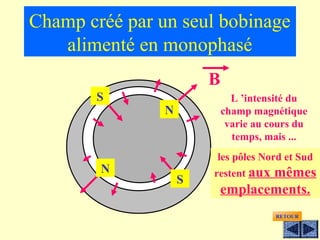

- 27. Champ créé parun seul bobinage alimenté en monophasé B S L ’intensité du N champ magnétique varie au cours du temps, mais ... les pôles Nord et Sud N restent aux mêmes S emplacements. RETOUR

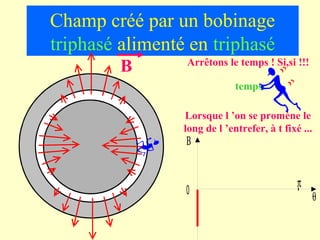

- 28. Champ créé parun bobinage triphasé alimenté en triphasé B Arrêtons le temps ! Si,si !!! temps Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ
- 29. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ
- 30. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ

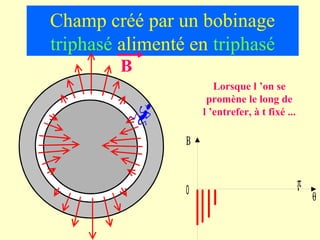

- 31. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ

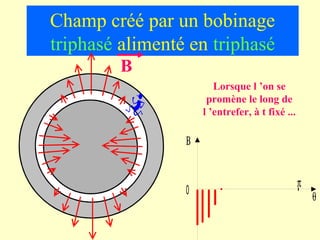

- 32. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ

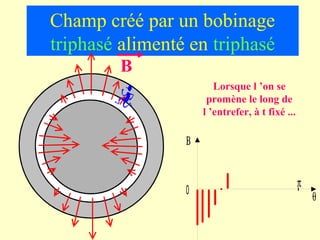

- 33. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ

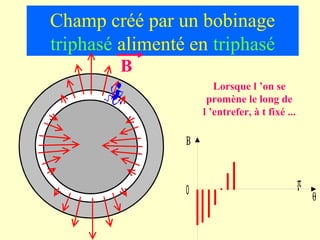

- 34. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ
- 35. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ

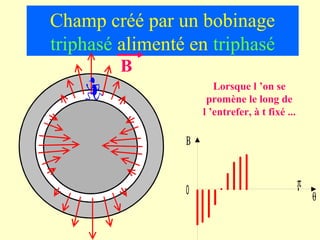

- 36. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ

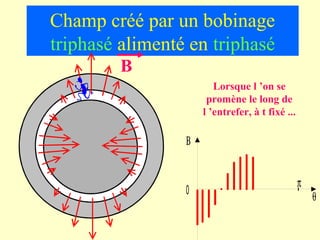

- 37. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ
- 38. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ
- 39. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ
- 40. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0
- 41. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ
- 42. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ
- 43. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ

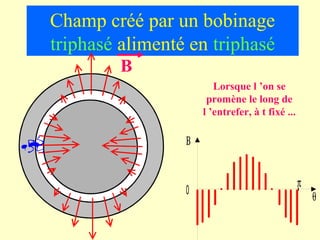

- 44. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... Β π 0 θ

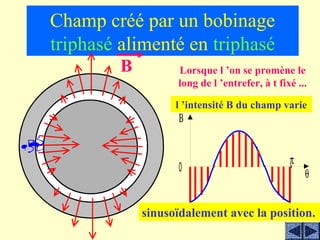

- 45. Champ créé parun bobinage triphasé alimenté en triphasé B Lorsque l ’on se promène le long de l ’entrefer, à t fixé ... l ’intensité B du champ varie Β π 0 θ sinusoïdalement avec la position.

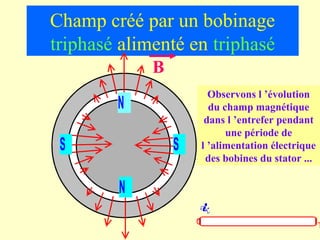

- 46. Champ créé parun bobinage triphasé alimenté en triphasé B Observons l ’évolution N du champ magnétique dans l ’entrefer pendant une période de S S l ’alimentation électrique des bobines du stator ... N 0 T
- 47. Champ créé parun bobinage triphasé alimenté en triphasé N S S N 0 T

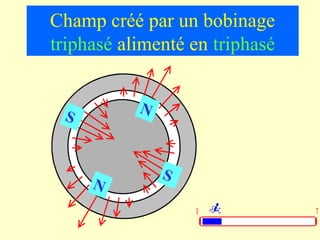

- 48. Champ créé parun bobinage triphasé alimenté en triphasé S N S N 0 T

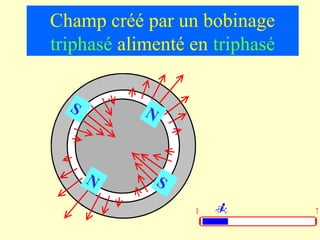

- 49. Champ créé parun bobinage triphasé alimenté en triphasé S N N S 0 T

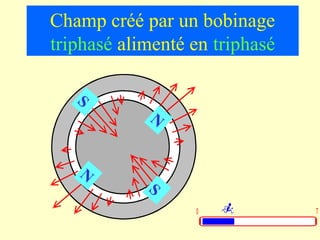

- 50. Champ créé parun bobinage triphasé alimenté en triphasé S N N S 0 T
- 51. Champ créé parun bobinage triphasé alimenté en triphasé S N N S 0 T
- 52. Champ créé parun bobinage triphasé alimenté en triphasé S N N S 0 T

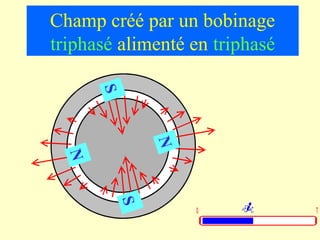

- 53. Champ créé parun bobinage triphasé alimenté en triphasé S N N S 0 T

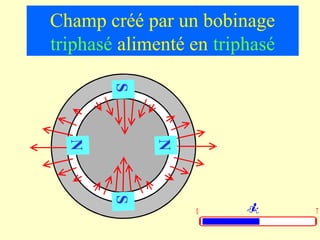

- 54. Champ créé parun bobinage triphasé alimenté en triphasé S N N S 0 T

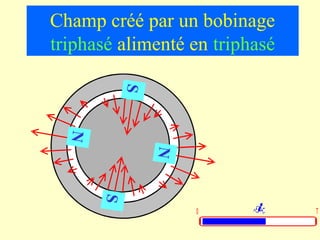

- 55. Champ créé parun bobinage triphasé alimenté en triphasé S N N S 0 T

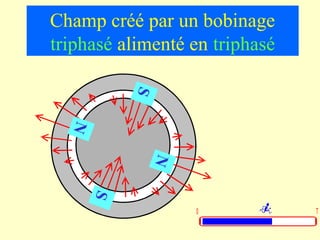

- 56. Champ créé parun bobinage triphasé alimenté en triphasé S N N S 0 T
- 57. Champ créé parun bobinage triphasé alimenté en triphasé S N N S 0 T
- 58. Champ créé parun bobinage triphasé alimenté en triphasé S N N S 0 T

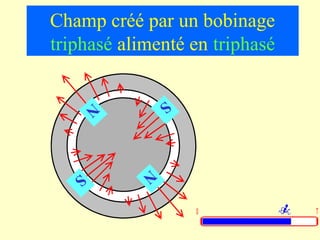

- 59. Champ créé parun bobinage triphasé alimenté en triphasé N S S N 0 T

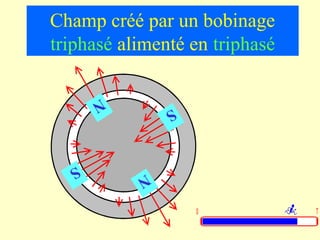

- 60. Champ créé parun bobinage triphasé alimenté en triphasé N S S N 0 T
- 61. Champ créé parun bobinage triphasé alimenté en triphasé N S S N 0 T

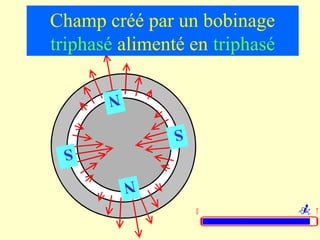

- 62. Champ créé parun bobinage triphasé alimenté en triphasé N S S N 0 T

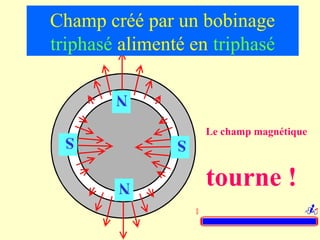

- 63. Champ créé parun bobinage triphasé alimenté en triphasé N S Le champ magnétique S N tourne ! 0 T

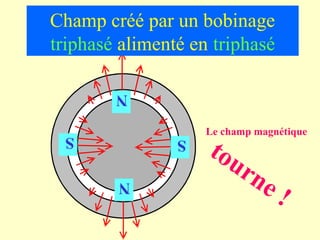

- 64. Champ créé parun bobinage triphasé alimenté en triphasé N Le champ magnétique tou S S rn N e!

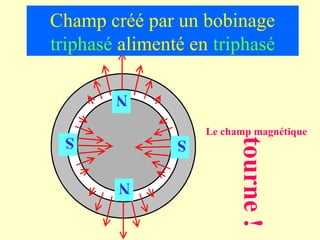

- 65. Champ créé parun bobinage triphasé alimenté en triphasé N S Le champ magnétique tourne ! S N

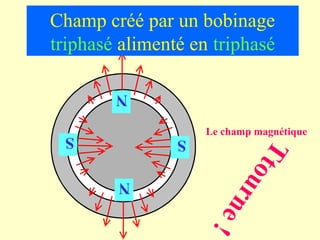

- 66. Champ créé parun bobinage triphasé alimenté en triphasé N S Le champ magnétique S to T u N rn e !

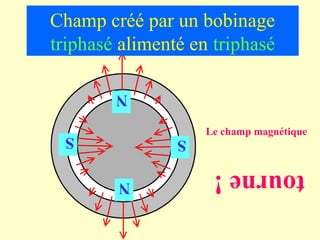

- 67. Champ créé parun bobinage triphasé alimenté en triphasé N S Le champ magnétique S N tourne !

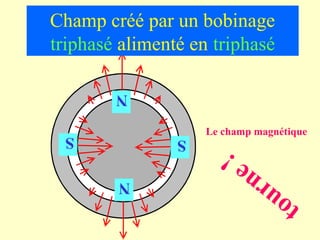

- 68. Champ créé parun bobinage triphasé alimenté en triphasé N S Le champ magnétique S e ! N r n u to
- 69. Champ créé parun bobinage triphasé alimenté en triphasé N S Le champ magnétique S tourne ! N

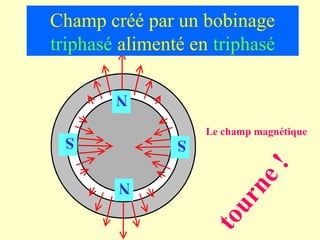

- 70. Champ créé parun bobinage triphasé alimenté en triphasé N S Le champ magnétique S ! ne N ur to

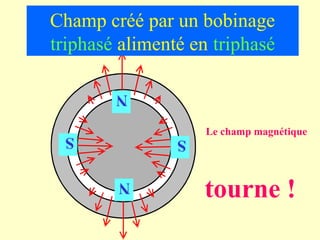

- 71. Champ créé parun bobinage triphasé alimenté en triphasé N S Le champ magnétique S tourne ! N

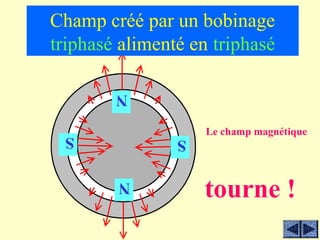

- 72. Champ créé parun bobinage triphasé alimenté en triphasé N S Le champ magnétique S tourne ! N

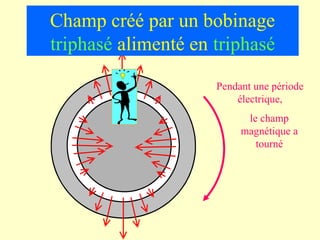

- 73. Champ créé parun bobinage triphasé alimenté en triphasé Pendant une période électrique, le champ magnétique a tourné

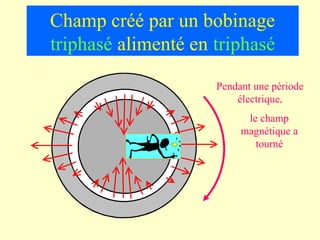

- 74. Champ créé parun bobinage triphasé alimenté en triphasé Pendant une période électrique, le champ magnétique a tourné

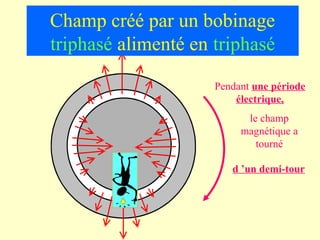

- 75. Champ créé parun bobinage triphasé alimenté en triphasé Pendant une période électrique, le champ magnétique a tourné d ’un demi-tour

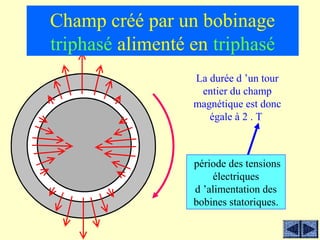

- 76. Champ créé parun bobinage triphasé alimenté en triphasé La durée d ’un tour entier du champ magnétique est donc égale à 2 . T période des tensions électriques d ’alimentation des bobines statoriques.

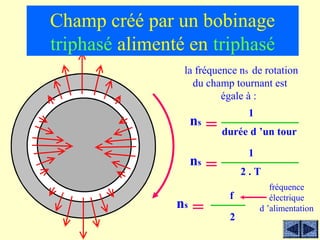

- 77. Champ créé parun bobinage triphasé alimenté en triphasé la fréquence ns de rotation du champ tournant est égale à : 1 ns = durée d ’un tour 1 ns = 2.T fréquence f électrique ns = d ’alimentation 2

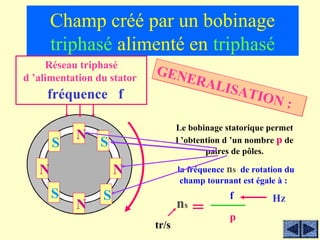

- 78. Champ créé parun bobinage triphasé alimenté en triphasé Réseau triphasé GEN d ’alimentation du stator ER A L IS A fréquence f TION : Le bobinage statorique permet N l ’obtention d ’un nombre p de S S paires de pôles. N N la fréquence ns de rotation du champ tournant est égale à : S S f Hz N ns = p tr/s

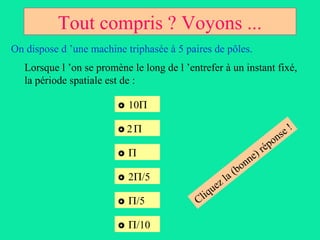

- 79. Tout compris ?Voyons ... On dispose d ’une machine triphasée à 5 paires de pôles. Lorsque l ’on se promène le long de l ’entrefer à un instant fixé, la période spatiale est de : 10Π 2Π e! o ns Π ) rép ne on 2Π/5 a (b zl ue Π/5 Cliq Π/10

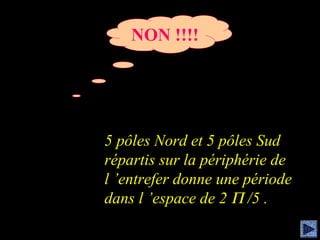

- 80. NON !!!! 5 pôlesNord et 5 pôles Sud répartis sur la périphérie de l ’entrefer donne une période dans l ’espace de 2 Π /5 .
- 81.
- 82. Continuons... On dispose d’une machine triphasée à 5 paires de pôles. Les bobines du stator sont alimentées par un réseau triphasé 400V - 50 Hz. L ’intensité du champ magnétique varie sinusoïdalement au cours du temps avec une période de : 100 ms e! 20 ms o ns ) rép ne 5 ms on a (b zl 4 ms ue Cliq 2 ms

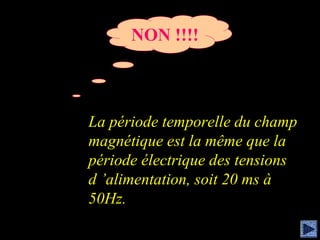

- 83. NON !!!! La périodetemporelle du champ magnétique est la même que la période électrique des tensions d ’alimentation, soit 20 ms à 50Hz.
- 84.

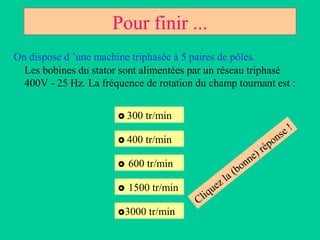

- 85. Pour finir ... Ondispose d ’une machine triphasée à 5 paires de pôles. Les bobines du stator sont alimentées par un réseau triphasé 400V - 25 Hz. La fréquence de rotation du champ tournant est : 300 tr/min e! 400 tr/min o ns ) rép ne 600 tr/min on a (b zl 1500 tr/min ue Cliq 3000 tr/min
- 86.

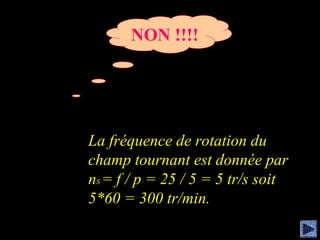

- 87. NON !!!! La fréquencede rotation du champ tournant est donnée par nS = f / p = 25 / 5 = 5 tr/s soit 5*60 = 300 tr/min.
- 88. FIN SORTIE
