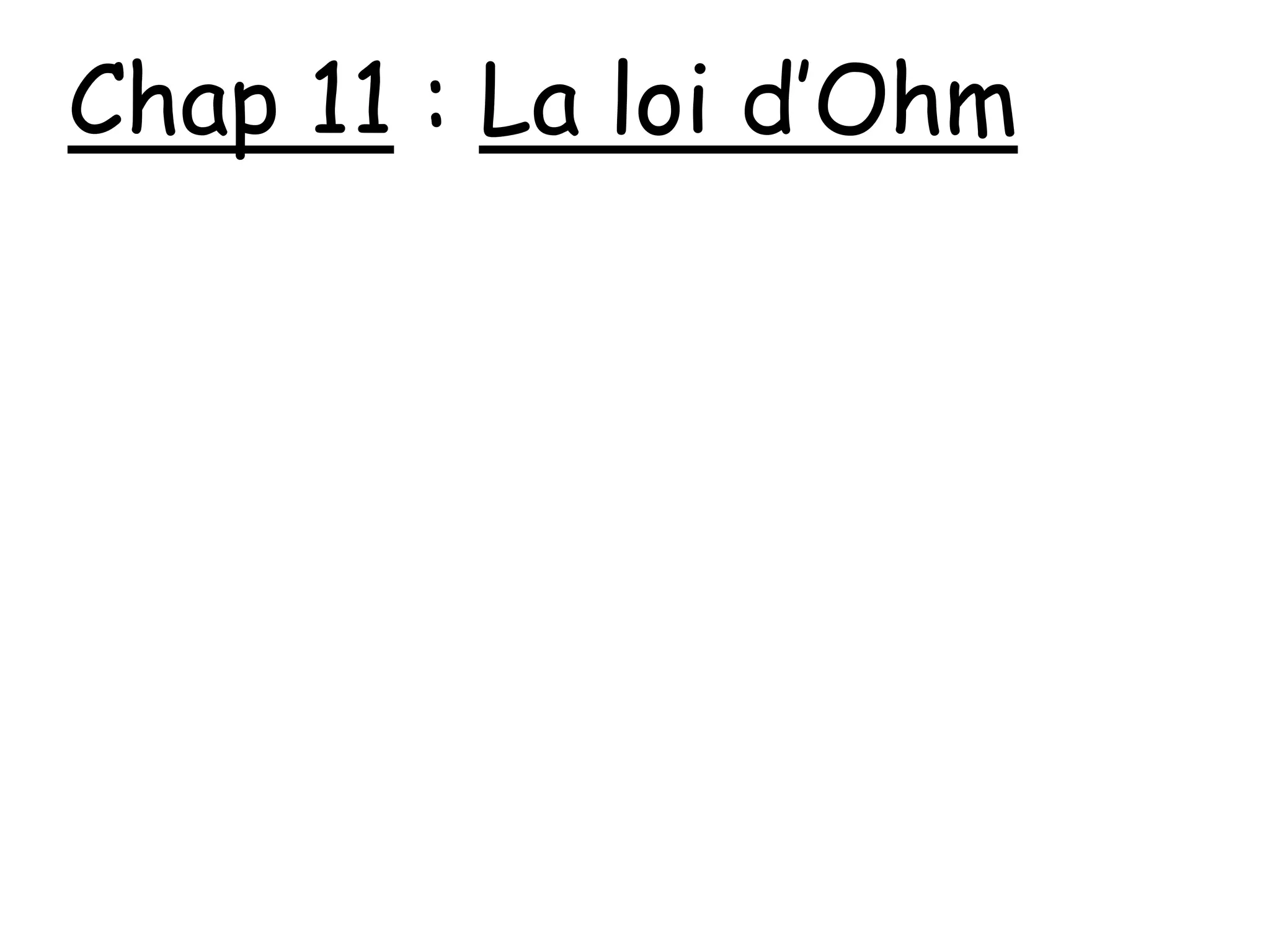

1. Chap 11 : La loi d’Ohm

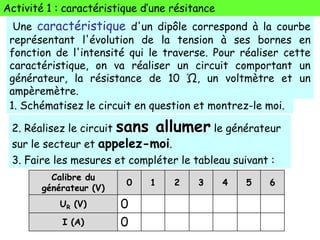

2. Activité 1 : caractéristique d’une résitance
Une caractéristique d'un dipôle correspond à la courbe
représentant l'évolution de la tension à ses bornes en
fonction de l'intensité qui le traverse. Pour réaliser cette
caractéristique, on va réaliser un circuit comportant un
générateur, la résistance de 10 Ώ, un voltmètre et un
ampèremètre.
2. Réalisez le circuit sans allumer le générateur
sur le secteur et appelez-moi.
Calibre du
générateur (V)
0 1 2 3 4 5 6
UR (V) 0
I (A) 0
3. Faire les mesures et compléter le tableau suivant :
1. Schématisez le circuit en question et montrez-le moi.

3. 4.Tracé de la caractéristique
Sur papier millimétré, tracer au crayon à papier,
l'évolution de la tension aux bornes de la résistance en
fonction de l'intensité qui la traverse.
Abscisse (horizontal) : I Ordonnée : U
Que pouvez-vous dire de la courbe ?
C’est une droite qui passe par l’origine.
Calibre du
générateur (V)
0 1 2 3 4 5 6
UR (V) 0
I (A) 0
U/I
5. Calculer les rapports U/I
Que peut-on dire du rapport U/I ?

4. Chap 11 : La loi d’Ohm

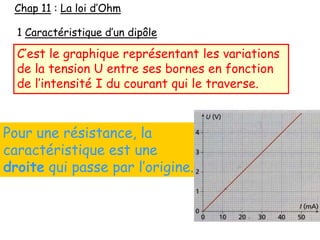

1 Caractéristique d’un dipôle
C’est le graphique représentant les variations
de la tension U entre ses bornes en fonction
de l’intensité I du courant qui le traverse.
Pour une résistance, la
caractéristique est une
droite qui passe par l’origine.

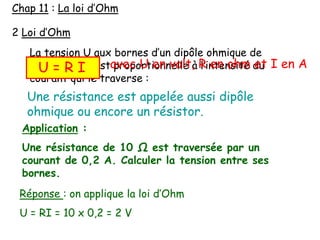

5. 2 Loi d’Ohm
La tension U aux bornes d’un dipôle ohmique de
résistance R est proportionnelle à l’intensité du
courant qui le traverse :
Une résistance est appelée aussi dipôle
ohmique ou encore un résistor.
U = R I avec U en volt, R en ohm et I en A
Chap 11 : La loi d’Ohm
Application :
Une résistance de 10 Ω est traversée par un
courant de 0,2 A. Calculer la tension entre ses
bornes.
Réponse : on applique la loi d’Ohm
U = RI = 10 x 0,2 = 2 V

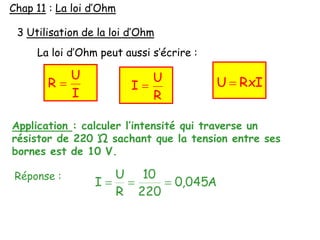

6. 3 Utilisation de la loi d’Ohm
La loi d’Ohm peut aussi s’écrire :
I
U
R RxIU
R
U
I
Application : calculer l’intensité qui traverse un
résistor de 220 Ώ sachant que la tension entre ses
bornes est de 10 V.
Réponse :
A045,0
220
10
R
U
I
Chap 11 : La loi d’Ohm

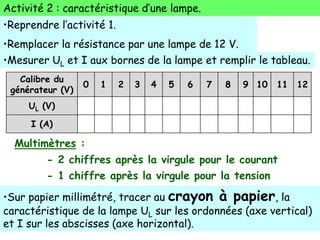

7. Activité 2 : caractéristique d’une lampe.
•Reprendre l’activité 1.
•Remplacer la résistance par une lampe de 12 V.
Calibre du
générateur (V)
0 1 2 3 4 5 6 7 8 9 10 11 12
UL (V)
I (A)
•Mesurer UL et I aux bornes de la lampe et remplir le tableau.
•Sur papier millimétré, tracer au crayon à papier, la
caractéristique de la lampe UL sur les ordonnées (axe vertical)
et I sur les abscisses (axe horizontal).
Multimètres :
- 2 chiffres après la virgule pour le courant
- 1 chiffre après la virgule pour la tension

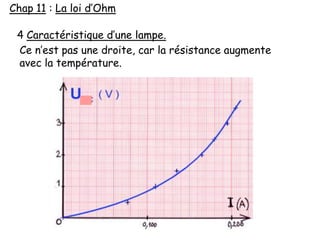

8. 4 Caractéristique d’une lampe.
Ce n’est pas une droite, car la résistance augmente
avec la température.
Chap 11 : La loi d’Ohm

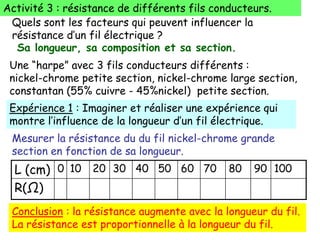

9. Activité 3 : résistance de différents fils conducteurs.
Une “harpe” avec 3 fils conducteurs différents :
nickel-chrome petite section, nickel-chrome large section,
constantan (55% cuivre - 45%nickel) petite section.
Quels sont les facteurs qui peuvent influencer la
résistance d’un fil électrique ?
Sa longueur, sa composition et sa section.
Expérience 1 : Imaginer et réaliser une expérience qui
montre l’influence de la longueur d’un fil électrique.
L (cm) 0 10 20 30 40 50 60 70 80 90 100
R(Ω)
Conclusion : la résistance augmente avec la longueur du fil.
La résistance est proportionnelle à la longueur du fil.
Mesurer la résistance du du fil nickel-chrome grande
section en fonction de sa longueur.

10. Expérience 2 : réaliser une expérience montrant
l’influence de la section du fil.
Finalement :
La résistance d’un fil est proportionnelle à
sa longueur, dépend de sa section et de sa
composition.
Expérience 3 : réaliser une expérience montrant l’infuence
du matériau.
Conclusion : la résistance augmente quand la section
diminue.
Conclusion : la résistance dépend du matériau.
Mesurer la résistance totale du fil nickel-chrome petite
section et comparer-le à celle du fil nickel-chrome grande
section.

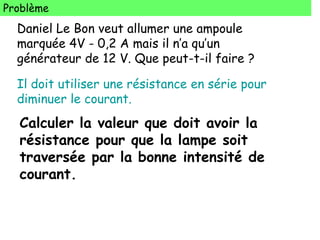

11. Problème
Daniel Le Bon veut allumer une ampoule
marquée 4V - 0,2 A mais il n’a qu’un
générateur de 12 V. Que peut-t-il faire ?
Il doit utiliser une résistance en série pour
diminuer le courant.
Calculer la valeur que doit avoir la
résistance pour que la lampe soit
traversée par la bonne intensité de
courant.

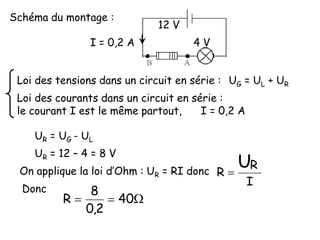

12. Loi des tensions dans un circuit en série :
UR = 12 – 4 = 8 V
On applique la loi d’Ohm : UR = RI donc
I
R
R
U
Donc
40
2,0
8
R
Schéma du montage :
12 V
4 V
UG = UL + UR
UR = UG - UL
Loi des courants dans un circuit en série :
le courant I est le même partout, I = 0,2 A
I = 0,2 A

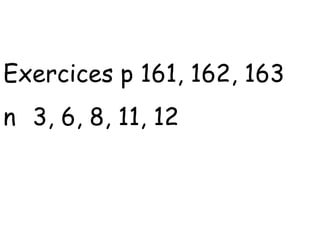

13. Exercices p 161, 162, 163
n 3, 6, 8, 11, 12
