1. Institut de Technologie du Cambodge
Département Génie Industriel et Mécanique
RAPPORT
Professeur:
Etudiants: I3 GIMA, G2
1. KUM Visal e201630025
2. KOH Savin e20140300
3. KIM Buncheang e20140287
4. KHORN Menghor e20140281
5. LIM Bunvireak e20140349
2016-2017
Sommaire
1

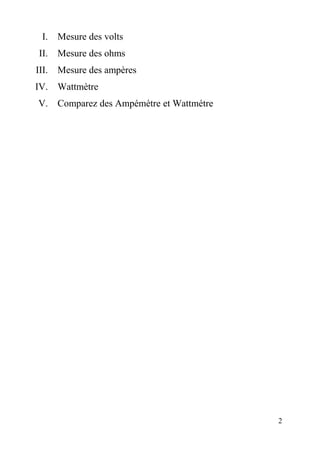

2. I. Mesure des volts
II. Mesure des ohms
III. Mesure des ampères
IV. Wattmètre
V. Comparez des Ampémètre et Wattmétre
2

3. 3

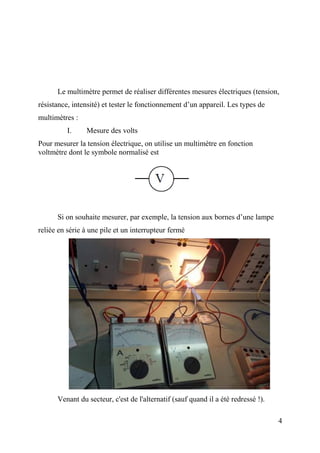

4. Le multimètre permet de réaliser différentes mesures électriques (tension,
résistance, intensité) et tester le fonctionnement d’un appareil. Les types de
multimètres :
I. Mesure des volts
Pour mesurer la tension électrique, on utilise un multimètre en fonction
voltmètre dont le symbole normalisé est
Si on souhaite mesurer, par exemple, la tension aux bornes d’une lampe
reliée en série à une pile et un interrupteur fermé
Venant du secteur, c'est de l'alternatif (sauf quand il a été redressé !).
4

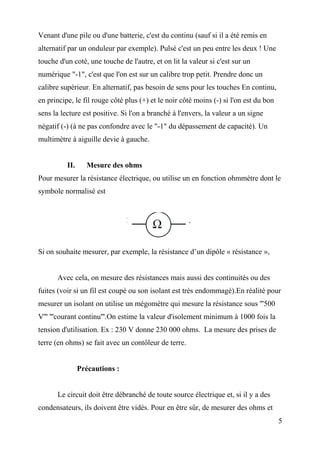

5. Venant d'une pile ou d'une batterie, c'est du continu (sauf si il a été remis en
alternatif par un onduleur par exemple). Pulsé c'est un peu entre les deux ! Une
touche d'un coté, une touche de l'autre, et on lit la valeur si c'est sur un
numérique "-1", c'est que l'on est sur un calibre trop petit. Prendre donc un
calibre supérieur. En alternatif, pas besoin de sens pour les touches En continu,
en principe, le fil rouge côté plus (+) et le noir côté moins (-) si l'on est du bon
sens la lecture est positive. Si l'on a branché à l'envers, la valeur a un signe
négatif (-) (à ne pas confondre avec le "-1" du dépassement de capacité). Un
multimètre à aiguille devie à gauche.
II. Mesure des ohms
Pour mesurer la résistance électrique, ou utilise un en fonction ohmmètre dont le
symbole normalisé est
Si on souhaite mesurer, par exemple, la résistance d’un dipôle « résistance »,
Avec cela, on mesure des résistances mais aussi des continuités ou des
fuites (voir si un fil est coupé ou son isolant est très endommagé).En réalité pour
mesurer un isolant on utilise un mégomètre qui mesure la résistance sous '''500
V''' '''courant continu'''.On estime la valeur d'isolement minimum à 1000 fois la
tension d'utilisation. Ex : 230 V donne 230 000 ohms. La mesure des prises de
terre (en ohms) se fait avec un contôleur de terre.
Précautions :
Le circuit doit être débranché de toute source électrique et, si il y a des
condensateurs, ils doivent être vidés. Pour en être sûr, de mesurer des ohms et
5

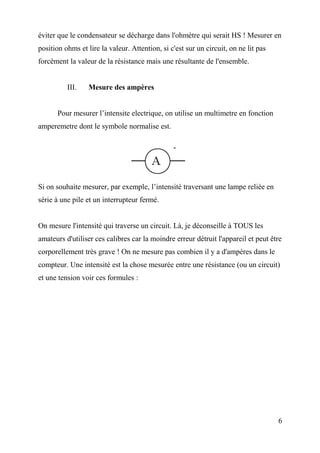

6. éviter que le condensateur se décharge dans l'ohmètre qui serait HS ! Mesurer en
position ohms et lire la valeur. Attention, si c'est sur un circuit, on ne lit pas
forcément la valeur de la résistance mais une résultante de l'ensemble.
III. Mesure des ampères
Pour mesurer l’intensite electrique, on utilise un multimetre en fonction
amperemetre dont le symbole normalise est.
Si on souhaite mesurer, par exemple, l’intensité traversant une lampe reliée en
série à une pile et un interrupteur fermé.
On mesure l'intensité qui traverse un circuit. Là, je déconseille à TOUS les
amateurs d'utiliser ces calibres car la moindre erreur détruit l'appareil et peut être
corporellement très grave ! On ne mesure pas combien il y a d'ampères dans le
compteur. Une intensité est la chose mesurée entre une résistance (ou un circuit)
et une tension voir ces formules :
6

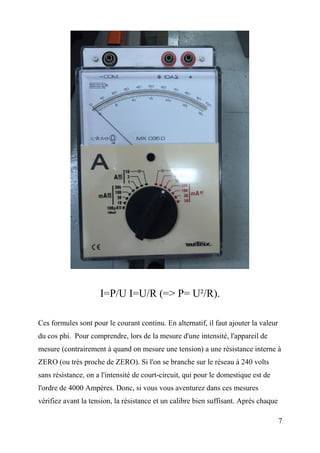

7. I=P/U I=U/R (=> P= U²/R).
Ces formules sont pour le courant continu. En alternatif, il faut ajouter la valeur
du cos phi. Pour comprendre, lors de la mesure d'une intensité, l'appareil de
mesure (contrairement à quand on mesure une tension) a une résistance interne à
ZERO (ou très proche de ZERO). Si l'on se branche sur le réseau à 240 volts
sans résistance, on a l'intensité de court-circuit, qui pour le domestique est de
l'ordre de 4000 Ampères. Donc, si vous vous aventurez dans ces mesures
vérifiez avant la tension, la résistance et un calibre bien suffisant. Après chaque
7

8. mesure, penser à remettre en volts oug sans oublier de débrancher le fil rouge et
noir.

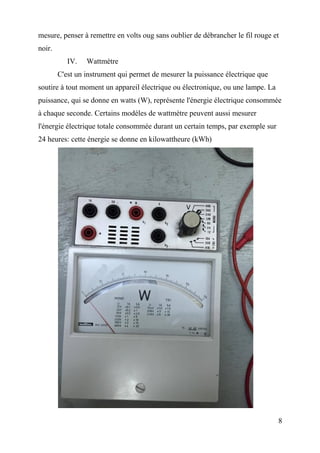

IV. Wattmètre
C'est un instrument qui permet de mesurer la puissance électrique que
soutire à tout moment un appareil électrique ou électronique, ou une lampe. La
puissance, qui se donne en watts (W), représente l'énergie électrique consommée
à chaque seconde. Certains modèles de wattmètre peuvent aussi mesurer
l'énergie électrique totale consommée durant un certain temps, par exemple sur
24 heures: cette énergie se donne en kilowattheure (kWh)
8

9. Attention :
tous les wattmètres ne sont pas capables de détecter les faibles puissances
de l'ordre de 1 à 5 watts que beaucoup d'appareils électriques et électroniques –
ainsi que certaines lampes munies d'un transformateur ou d'un variateur –
soutirent même lorsqu'ils sont apparemment éteints (consommation cachée). La
plupart des wattmètres ont un seuil en dessous duquel ils indiquent "0 watt",
même si l'appareil ou la lampe soutire quelques watts. Il y a heureusement une
astuce (voir ci-dessous) qui permet de les utiliser pour mesurer ces faibles
puissances.
IV.1 Utiliser un wattmètre limité par son seuil de mesure
Les modèles de wattmètre bon marché ne parviennent généralement pas à
mesurer une puissance inférieure à 5 watts. En dessous de ce seuil, ils indiquent
"0". On peut néanmoins les utiliser pour mesurer les faibles puissances que
tirent beaucoup d'appareils lorsqu'ils sont pourtant éteints. Il suffit de prendre
une ampoule à incandescence (la vieille ampoule traditionnelle) et de la placer
en parallèle avec l'appareil à mesurer. On peut utiliser une prise-multiple ou une
barrette multiprise (sans interrupteur). L'ampoule, une fois allumée, permettra de
passer le seuil du wattmètre (voir la procédure à gauche.
IV.2 Traduire le seuil de mesure en watts
Le seuil de mesure du wattmètre est généralement donné quelque part dans le
mode d'emploi en ampère (A) ou en milli-ampères (mA). Il est parfois
mentionné sous "courant de démarrage". On peut convertir cette information en
watts, en utilisant la formule suivante:
seuil (ampère) x tension (volts) = puissance (watts) Pour un wattmètre dont le
seuil est donné à 10mA:
0,01 ampère x 230 volts = 2,3 watts
V. Comparez des en Ampémètre et Wattmétre
V.1 L'ampère, ou l'intensité électrique
9

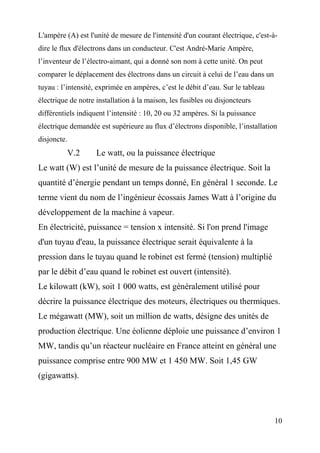

10. L'ampère (A) est l'unité de mesure de l'intensité d'un courant électrique, c'est-à-
dire le flux d'électrons dans un conducteur. C'est André-Marie Ampère,
l’inventeur de l’électro-aimant, qui a donné son nom à cette unité. On peut
comparer le déplacement des électrons dans un circuit à celui de l’eau dans un
tuyau : l’intensité, exprimée en ampères, c’est le débit d’eau. Sur le tableau
électrique de notre installation à la maison, les fusibles ou disjoncteurs
différentiels indiquent l’intensité : 10, 20 ou 32 ampères. Si la puissance
électrique demandée est supérieure au flux d’électrons disponible, l’installation
disjoncte.
V.2 Le watt, ou la puissance électrique
Le watt (W) est l’unité de mesure de la puissance électrique. Soit la
quantité d’énergie pendant un temps donné, En général 1 seconde. Le
terme vient du nom de l’ingénieur écossais James Watt à l’origine du
développement de la machine à vapeur.
En électricité, puissance = tension x intensité. Si l'on prend l'image
d'un tuyau d'eau, la puissance électrique serait équivalente à la
pression dans le tuyau quand le robinet est fermé (tension) multiplié
par le débit d’eau quand le robinet est ouvert (intensité).
Le kilowatt (kW), soit 1 000 watts, est généralement utilisé pour
décrire la puissance électrique des moteurs, électriques ou thermiques.
Le mégawatt (MW), soit un million de watts, désigne des unités de
production électrique. Une éolienne déploie une puissance d’environ 1
MW, tandis qu’un réacteur nucléaire en France atteint en général une
puissance comprise entre 900 MW et 1 450 MW. Soit 1,45 GW
(gigawatts).
10

11. Quand il s’agit de mesurer la consommation d’électricité des
habitations, on parle dans ce cas de watts/heure ou plus couramment
de kWh (kilowatts/heure).
