N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI
SI - Alimenter - Grandeurs électriques page 1/7 Classe : 1 STE

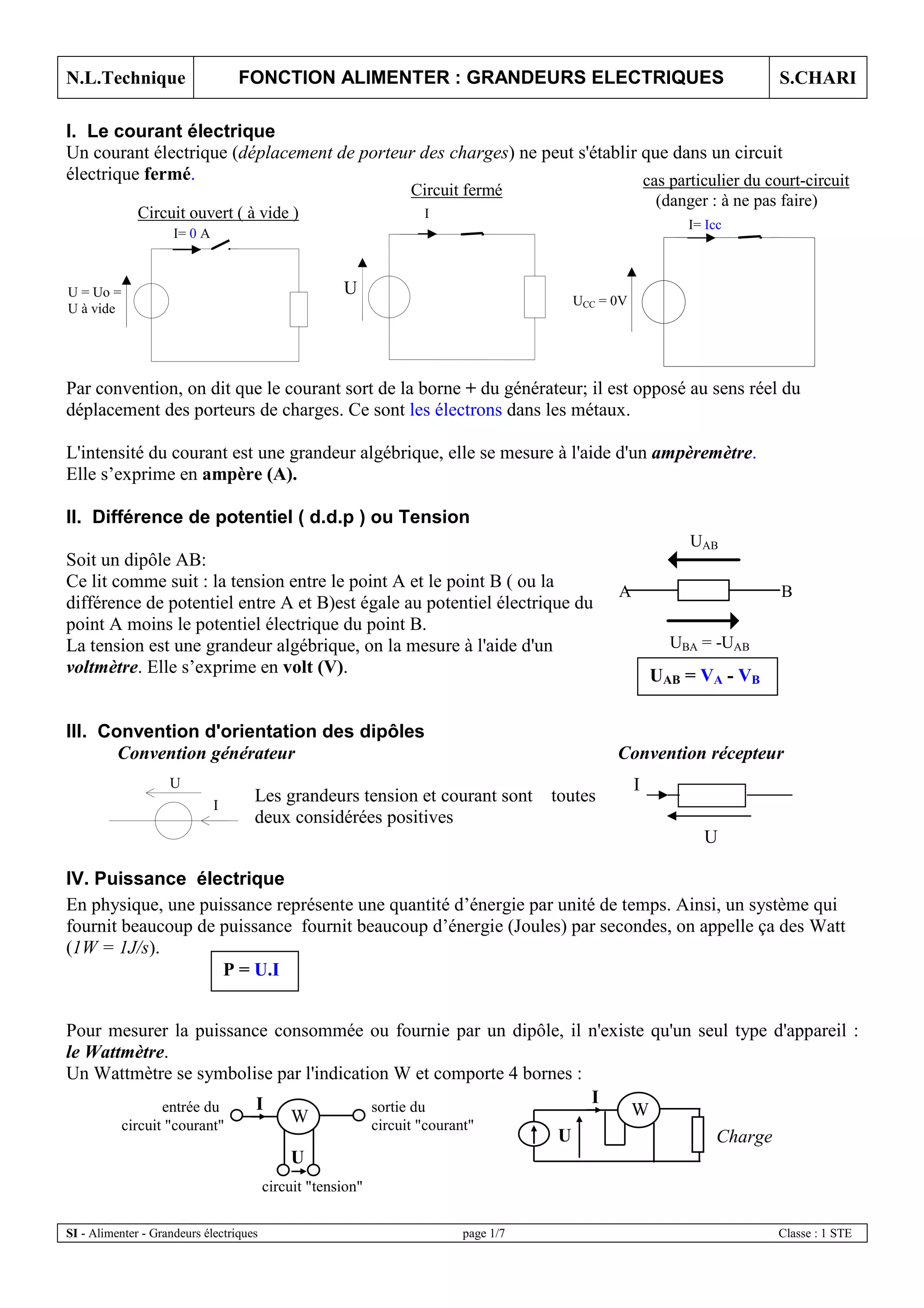

I. Le courant électrique
Un courant électrique (déplacement de porteur des charges) ne peut s'établir que dans un circuit
électrique fermé.
Par convention, on dit que le courant sort de la borne + du générateur; il est opposé au sens réel du
déplacement des porteurs de charges. Ce sont les électrons dans les métaux.
L'intensité du courant est une grandeur algébrique, elle se mesure à l'aide d'un ampèremètre.
Elle s’exprime en ampère (A).
II. Différence de potentiel ( d.d.p ) ou Tension
Soit un dipôle AB:
Ce lit comme suit : la tension entre le point A et le point B ( ou la
différence de potentiel entre A et B)est égale au potentiel électrique du
point A moins le potentiel électrique du point B.
La tension est une grandeur algébrique, on la mesure à l'aide d'un
voltmètre. Elle s’exprime en volt (V).
III. Convention d'orientation des dipôles
Convention générateur Convention récepteur
Les grandeurs tension et courant sont toutes
deux considérées positives
IV. Puissance électrique
En physique, une puissance représente une quantité d’énergie par unité de temps. Ainsi, un système qui
fournit beaucoup de puissance fournit beaucoup d’énergie (Joules) par secondes, on appelle ça des Watt
(1W = 1J/s).
Pour mesurer la puissance consommée ou fournie par un dipôle, il n'existe qu'un seul type d'appareil :
le Wattmètre.
Un Wattmètre se symbolise par l'indication W et comporte 4 bornes :
UAB
A B
UBA = -UAB
U
IU
I
U
I
Circuit fermé
UCC = 0V
I= Icc
cas particulier du court-circuit
(danger : à ne pas faire)
U = Uo =
U à vide
I= 0 A
Circuit ouvert ( à vide )
UAB = VA - VB
W
entrée du
circuit "courant"
sortie du
circuit "courant"
circuit "tension"
U
I W
U
I
Charge
P = U.I
N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI
SI - Alimenter - Grandeurs électriques page 2/7 Classe : 1 STE
résistorrésistor

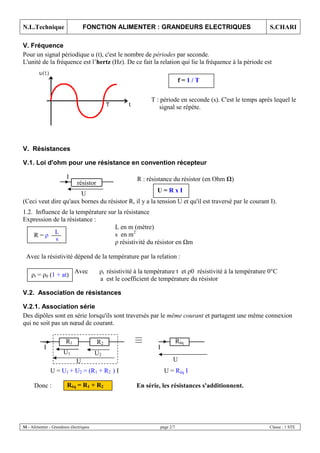

V. Fréquence
Pour un signal périodique u (t), c'est le nombre de périodes par seconde.
L'unité de la fréquence est l’hertz (Hz). De ce fait la relation qui lie la fréquence à la période est
T : période en seconde (s). C'est le temps après lequel le
signal se répète.
V. Résistances
V.1. Loi d'ohm pour une résistance en convention récepteur
R : résistance du résistor (en Ohm )
(Ceci veut dire qu'aux bornes du résistor R, il y a la tension U et qu'il est traversé par le courant I).
1.2. Influence de la température sur la résistance
Expression de la résistance :
Avec la résistivité dépend de la température par la relation :
Avec ρt résistivité à la température t et ρ0 résistivité à la température 0°C
a est le coefficient de température du résistor
V.2. Association de résistances
V.2.1. Association série
Des dipôles sont en série lorsqu'ils sont traversés par le même courant et partagent une même connexion
qui ne soit pas un nœud de courant.
U = U1 + U2 = (R1 + R2 ) I U = Réq I
Donc : En série, les résistances s'additionnent.
I
U
résistor
U = R x I
R = ρ
L
s
L en m (mètre)
s en m2
ρ résistivité du résistor en m
Réq
U1 U2
U U
I I
R1 R2
ρt = ρ0 (1 + at)
f = 1 / T
Réq = R1 + R2
N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI
SI - Alimenter - Grandeurs électriques page 3/7 Classe : 1 STE

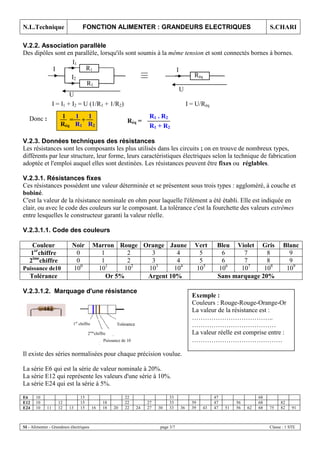

V.2.2. Association parallèle
Des dipôles sont en parallèle, lorsqu'ils sont soumis à la même tension et sont connectés bornes à bornes.
I = I1 + I2 = U (1/R1 + 1/R2) I = U/Réq
Donc :
V.2.3. Données techniques des résistances
Les résistances sont les composants les plus utilisés dans les circuits ; on en trouve de nombreux types,
différents par leur structure, leur forme, leurs caractéristiques électriques selon la technique de fabrication
adoptée et l'emploi auquel elles sont destinées. Les résistances peuvent être fixes ou réglables.
V.2.3.1. Résistances fixes
Ces résistances possèdent une valeur déterminée et se présentent sous trois types : aggloméré, à couche et
bobiné.
C'est la valeur de la résistance nominale en ohm pour laquelle l'élément a été établi. Elle est indiquée en
clair, ou avec le code des couleurs sur le composant. La tolérance c'est la fourchette des valeurs extrêmes
entre lesquelles le constructeur garanti la valeur réelle.
V.2.3.1.1. Code des couleurs
Couleur Noir Marron Rouge Orange Jaune Vert Bleu Violet Gris Blanc
1er
chiffre 0 1 2 3 4 5 6 7 8 9
2ime
chiffre 0 1 2 3 4 5 6 7 8 9
Puissance de10 100
101
102
103
104
105
106
107
108
109
Tolérance Or 5% Argent 10% Sans marquage 20%
V.2.3.1.2. Marquage d'une résistance
Il existe des séries normalisées pour chaque précision voulue.
La série E6 qui est la série de valeur nominale à 20%.
La série E12 qui représente les valeurs d'une série à 10%.
La série E24 qui est la série à 5%.
E6 10 15 22 33 47 68
E12 10 12 15 18 22 27 33 39 47 56 68 82
E24 10 11 12 13 15 16 18 20 22 24 27 30 33 36 39 43 47 51 56 62 68 75 82 91
Réq =
R1 . R2
R1 + R2
I1
I2
I
U
I
U
R1
R1
Réq
1er
chiffre
2ime
chiffre
Puissance de 10
Tolérance
Exemple :
Couleurs : Rouge-Rouge-Orange-Or
La valeur de la résistance est :
………………………………..
…………………………………
La valeur réelle est comprise entre :
……………………………………
1
Réq
=
1
R1
+
1
R2
N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI
SI - Alimenter - Grandeurs électriques page 4/7 Classe : 1 STE

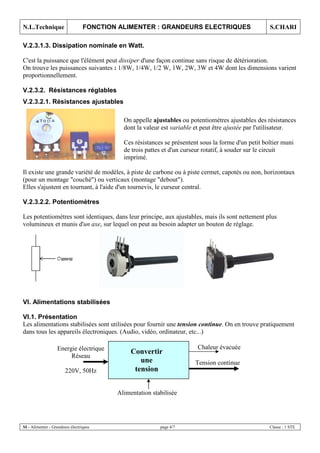

V.2.3.1.3. Dissipation nominale en Watt.
C'est la puissance que l'élément peut dissiper d'une façon continue sans risque de détérioration.
On trouve les puissances suivantes : 1/8W, 1/4W, 1/2 W, 1W, 2W, 3W et 4W dont les dimensions varient
proportionnellement.
V.2.3.2. Résistances réglables
On appelle ajustables ou potentiomètres ajustables des résistances
dont la valeur est variable et peut être ajustée par l'utilisateur.
Ces résistances se présentent sous la forme d'un petit boîtier muni
de trois pattes et d'un curseur rotatif, à souder sur le circuit
imprimé.
Il existe une grande variété de modèles, à piste de carbone ou à piste cermet, capotés ou non, horizontaux
(pour un montage "couché") ou verticaux (montage "debout").
Elles s'ajustent en tournant, à l'aide d'un tournevis, le curseur central.
V.2.3.2.2. Potentiomètres
Les potentiomètres sont identiques, dans leur principe, aux ajustables, mais ils sont nettement plus
volumineux et munis d'un axe, sur lequel on peut au besoin adapter un bouton de réglage.
VI. Alimentations stabilisées
VI.1. Présentation
Les alimentations stabilisées sont utilisées pour fournir une tension continue. On en trouve pratiquement
dans tous les appareils électroniques. (Audio, vidéo, ordinateur, etc...)
Energie électrique
Réseau
220V, 50Hz
Convertir
une
tension
Tension continue
Chaleur évacuée
Alimentation stabilisée
V.2.3.2.1. Résistances ajustables
N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI
SI - Alimenter - Grandeurs électriques page 5/7 Classe : 1 STE

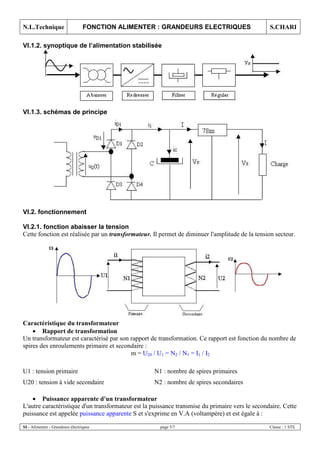

VI.1.2. synoptique de l’alimentation stabilisée
VI.1.3. schémas de principe
VI.2. fonctionnement
VI.2.1. fonction abaisser la tension
Cette fonction est réalisée par un transformateur. Il permet de diminuer l'amplitude de la tension secteur.
Caractéristique du transformateur
• Rapport de transformation
Un transformateur est caractérisé par son rapport de transformation. Ce rapport est fonction du nombre de
spires des enroulements primaire et secondaire :
m = U20 / U1 = N2 / N1 = I1 / I2
U1 : tension primaire N1 : nombre de spires primaires
U20 : tension à vide secondaire N2 : nombre de spires secondaires
• Puissance apparente d'un transformateur
L'autre caractéristique d'un transformateur est la puissance transmise du primaire vers le secondaire. Cette
puissance est appelée puissance apparente S et s'exprime en V.A (voltampère) et est égale à :
N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI
SI - Alimenter - Grandeurs électriques page 6/7 Classe : 1 STE
S = U I donc dans notre cas: S = U2.I2

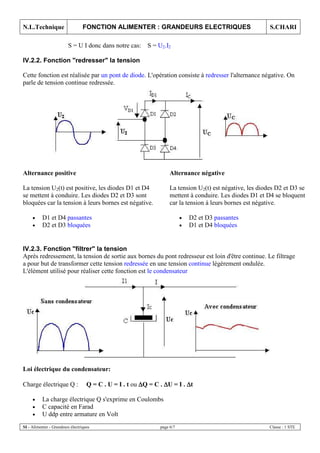

IV.2.2. Fonction "redresser" la tension
Cette fonction est réalisée par un pont de diode. L'opération consiste à redresser l'alternance négative. On
parle de tension continue redressée.
Alternance positive
La tension U2(t) est positive, les diodes D1 et D4
se mettent à conduire. Les diodes D2 et D3 sont
bloquées car la tension à leurs bornes est négative.
• D1 et D4 passantes
• D2 et D3 bloquées
Alternance négative
La tension U2(t) est négative, les diodes D2 et D3 se
mettent à conduire. Les diodes D1 et D4 se bloquent
car la tension à leurs bornes est négative.
• D2 et D3 passantes
• D1 et D4 bloquées
IV.2.3. Fonction "filtrer" la tension
Après redressement, la tension de sortie aux bornes du pont redresseur est loin d'être continue. Le filtrage
a pour but de transformer cette tension redressée en une tension continue légèrement ondulée.
L'élément utilisé pour réaliser cette fonction est le condensateur
Loi électrique du condensateur:
Charge électrique Q : Q = C . U = I . t ou ∆∆∆∆Q = C . ∆∆∆∆U = I . ∆∆∆∆t
• La charge électrique Q s'exprime en Coulombs
• C capacité en Farad
• U ddp entre armature en Volt
N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI
SI - Alimenter - Grandeurs électriques page 7/7 Classe : 1 STE
IV.2.4. Fonction "réguler " la tension
Malgré le filtrage, la tension aux bornes du condensateur n'est pas parfaitement continue, elle présente
une légère ondulation.
Pour obtenir une tension parfaitement continue, on utilise un régulateur de tension
IV.2.4.1. Caractéristique du régulateur
Un régulateur de tension possède trois bornes :
• une entrée E recevant la tension redressée filtrée
• une sortie S qui délivre une tension très précise à la charge à alimenter
• une masse M reliée à la polarité négative de la tension redressée filtrée.
IV.2.4.2. Fonctionnement du régulateur
La tension d'entrée du régulateur doit être suffisamment
grande afin de maintenir Vs constante.
Les constructeurs donnent une tension d'entrée minimum à
respecter afin d'assurer le fonctionnement correct du
régulateur.
IV.3. Aspect énergétique
• Puissance absorbée par le montage : Pa = Ve . I
• Puissance fournie à la charge : Pu = Vs . I
• Puissance perdue par effet joule : Pp = ( Ve - Vs) I
• Le rendement du montage est donc :ηηηη=Pu/Pa=Vs/Ve
Remarques: Pour obtenir un rendement convenable, la valeur de la tension d'entrée Ve doit être la plus
près possible de Vs. Mais la tension (Ve - Vs) ne peut descendre en dessous d'une valeur minimale
(valeur imposée par le régulateur, de l'ordre de 2 à 3 Volts).
Donc, la tension d'entrée non régulée Ve ne devra jamais être inférieure à (Vs + (Ve - Vs) mini) sinon la
tension de sortie ne sera plus constante.

Contenu connexe

Tendances

Schéma éléctrique (www.livre-technique.com)
Schéma éléctrique (www.livre-technique.com)Schéma éléctrique (www.livre-technique.com)
Schéma éléctrique (www.livre-technique.com)Livre Technique

Formulaire
Formulaire Formulaire
Formulaire toumed

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphasemorin moli

Notions de base de l’électricité
Notions de base de l’électricitéNotions de base de l’électricité
Notions de base de l’électricitémorin moli

Notions de semi conducteur
Notions de semi conducteurNotions de semi conducteur
Notions de semi conducteurPeronnin Eric

تمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automatesتمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automateselectrolouhla

Rapport PFE installation electrique
Rapport PFE installation electriqueRapport PFE installation electrique
Rapport PFE installation electriqueZinebPROTIM

Diode & Diode Zener : Exercices Corrigés
Diode & Diode Zener : Exercices CorrigésDiode & Diode Zener : Exercices Corrigés
Diode & Diode Zener : Exercices CorrigésRAMZI EL IDRISSI

Télécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphaséTélécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphasémorin moli

Cour installation electrique bedoui iset-ksar-hellal
Cour installation electrique bedoui iset-ksar-hellalCour installation electrique bedoui iset-ksar-hellal
Cour installation electrique bedoui iset-ksar-hellalhassen_be

Cours technologie electrique pneumatique
Cours technologie electrique   pneumatiqueCours technologie electrique   pneumatique
Cours technologie electrique pneumatiqueSalah Hammami


Tendances (20)

Exercices triphase
Exercices triphaseExercices triphase
Exercices triphase

Schéma éléctrique (www.livre-technique.com)
Schéma éléctrique (www.livre-technique.com)Schéma éléctrique (www.livre-technique.com)
Schéma éléctrique (www.livre-technique.com)

Formulaire
Formulaire Formulaire
Formulaire

Chap4
Chap4Chap4
Chap4

Electrocinetique
ElectrocinetiqueElectrocinetique
Electrocinetique

Exercices corriges en electricite triphase
Exercices corriges en electricite triphaseExercices corriges en electricite triphase
Exercices corriges en electricite triphase

Moteur asynchrone
Moteur asynchroneMoteur asynchrone
Moteur asynchrone

Ener1 - CM2 - Triphasé
Ener1 - CM2 - TriphaséEner1 - CM2 - Triphasé
Ener1 - CM2 - Triphasé

Cours sur les énergies
Cours sur les énergiesCours sur les énergies
Cours sur les énergies

Notions de base de l’électricité
Notions de base de l’électricitéNotions de base de l’électricité
Notions de base de l’électricité

Notions de semi conducteur
Notions de semi conducteurNotions de semi conducteur
Notions de semi conducteur

تمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automatesتمارين وحلول خاصة ببرمجة Ladder et instructions automates
تمارين وحلول خاصة ببرمجة Ladder et instructions automates

Ch1 machine a courant continu
Ch1 machine a courant continuCh1 machine a courant continu
Ch1 machine a courant continu

Rapport PFE installation electrique
Rapport PFE installation electriqueRapport PFE installation electrique
Rapport PFE installation electrique

Diode & Diode Zener : Exercices Corrigés
Diode & Diode Zener : Exercices CorrigésDiode & Diode Zener : Exercices Corrigés
Diode & Diode Zener : Exercices Corrigés

Télécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphaséTélécharger Exercices corrigés sur le gradateur triphasé
Télécharger Exercices corrigés sur le gradateur triphasé

Cour installation electrique bedoui iset-ksar-hellal
Cour installation electrique bedoui iset-ksar-hellalCour installation electrique bedoui iset-ksar-hellal
Cour installation electrique bedoui iset-ksar-hellal

Cours technologie electrique pneumatique
Cours technologie electrique   pneumatiqueCours technologie electrique   pneumatique
Cours technologie electrique pneumatique

Le triphase
Le triphaseLe triphase
Le triphase

Notion de base
Notion de baseNotion de base
Notion de base


Similaire à Fonction Alimenter: Grandeurs électriques

COURS NOTIONS DE BASE EN ÉLECTRICITÉ
COURS NOTIONS DE BASE EN ÉLECTRICITÉCOURS NOTIONS DE BASE EN ÉLECTRICITÉ
COURS NOTIONS DE BASE EN ÉLECTRICITÉmorin moli

331307831-Les-Redresseurs-Non-Commandes.pdf
331307831-Les-Redresseurs-Non-Commandes.pdf331307831-Les-Redresseurs-Non-Commandes.pdf
331307831-Les-Redresseurs-Non-Commandes.pdfsayarifiras

Chap_1_Redresseurs.ppt [Mode de compatibilité].pdf
Chap_1_Redresseurs.ppt [Mode de compatibilité].pdfChap_1_Redresseurs.ppt [Mode de compatibilité].pdf
Chap_1_Redresseurs.ppt [Mode de compatibilité].pdffadouamadarisse

La chute de tension électrique ⚡ .pdyhhhf
La chute de tension électrique ⚡ .pdyhhhfLa chute de tension électrique ⚡ .pdyhhhf
La chute de tension électrique ⚡ .pdyhhhfabdeialiji1975

Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01yeksdech

Amplificateur opérationnel
Amplificateur opérationnelAmplificateur opérationnel
Amplificateur opérationnelmrabdellah

Circuits_Chp.1_Eléments de circuits
Circuits_Chp.1_Eléments de circuitsCircuits_Chp.1_Eléments de circuits
Circuits_Chp.1_Eléments de circuitsChafik Cf

Circuits chp.1 eléments de circuits
Circuits chp.1 eléments de circuitsCircuits chp.1 eléments de circuits
Circuits chp.1 eléments de circuitsChafik Cf

NotionNOTIONS DE BASE DE L'ELECTRICITE
NotionNOTIONS DE BASE DE L'ELECTRICITE NotionNOTIONS DE BASE DE L'ELECTRICITE
NotionNOTIONS DE BASE DE L'ELECTRICITE morin moli

090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Charge090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Chargeguest5814cb

Amplificateurs puissance
Amplificateurs puissanceAmplificateurs puissance
Amplificateurs puissanceMohamed Mokhtar

Cours d'Électronique Analogique
Cours d'Électronique AnalogiqueCours d'Électronique Analogique
Cours d'Électronique Analogiquemorin moli

Exposé l'électricité
Exposé l'électricité Exposé l'électricité
Exposé l'électricité khaoulaedd1

Lois fondamentales electricite
Lois fondamentales electriciteLois fondamentales electricite
Lois fondamentales electriciteN NASRI


Similaire à Fonction Alimenter: Grandeurs électriques (20)

COURS NOTIONS DE BASE EN ÉLECTRICITÉ
COURS NOTIONS DE BASE EN ÉLECTRICITÉCOURS NOTIONS DE BASE EN ÉLECTRICITÉ
COURS NOTIONS DE BASE EN ÉLECTRICITÉ

Alimentation (1)
Alimentation (1)Alimentation (1)
Alimentation (1)

331307831-Les-Redresseurs-Non-Commandes.pdf
331307831-Les-Redresseurs-Non-Commandes.pdf331307831-Les-Redresseurs-Non-Commandes.pdf
331307831-Les-Redresseurs-Non-Commandes.pdf

Chap_1_Redresseurs.ppt [Mode de compatibilité].pdf
Chap_1_Redresseurs.ppt [Mode de compatibilité].pdfChap_1_Redresseurs.ppt [Mode de compatibilité].pdf
Chap_1_Redresseurs.ppt [Mode de compatibilité].pdf

Ud 06 l_electricite
Ud 06 l_electriciteUd 06 l_electricite
Ud 06 l_electricite

La chute de tension électrique ⚡ .pdyhhhf
La chute de tension électrique ⚡ .pdyhhhfLa chute de tension électrique ⚡ .pdyhhhf
La chute de tension électrique ⚡ .pdyhhhf

Redresseurs
RedresseursRedresseurs
Redresseurs

Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01Amplificateuroprationnel 150310093109-conversion-gate01
Amplificateuroprationnel 150310093109-conversion-gate01

Amplificateur opérationnel
Amplificateur opérationnelAmplificateur opérationnel
Amplificateur opérationnel

Circuits_Chp.1_Eléments de circuits
Circuits_Chp.1_Eléments de circuitsCircuits_Chp.1_Eléments de circuits
Circuits_Chp.1_Eléments de circuits

Circuits chp.1 eléments de circuits
Circuits chp.1 eléments de circuitsCircuits chp.1 eléments de circuits
Circuits chp.1 eléments de circuits

electronique.ppt
electronique.pptelectronique.ppt
electronique.ppt

Chapitre 11 La loi d'Ohm
Chapitre 11 La loi d'OhmChapitre 11 La loi d'Ohm
Chapitre 11 La loi d'Ohm

NotionNOTIONS DE BASE DE L'ELECTRICITE
NotionNOTIONS DE BASE DE L'ELECTRICITE NotionNOTIONS DE BASE DE L'ELECTRICITE
NotionNOTIONS DE BASE DE L'ELECTRICITE

cours electricite intro.pdf
cours electricite intro.pdfcours electricite intro.pdf
cours electricite intro.pdf

090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Charge090416055412 Ressource Circuit De Charge
090416055412 Ressource Circuit De Charge

Amplificateurs puissance
Amplificateurs puissanceAmplificateurs puissance
Amplificateurs puissance

Cours d'Électronique Analogique
Cours d'Électronique AnalogiqueCours d'Électronique Analogique
Cours d'Électronique Analogique

Exposé l'électricité
Exposé l'électricité Exposé l'électricité
Exposé l'électricité

Lois fondamentales electricite
Lois fondamentales electriciteLois fondamentales electricite
Lois fondamentales electricite


Plus de morin moli

Motor control fundamentals
Motor control fundamentals Motor control fundamentals
Motor control fundamentals morin moli

Cours et exercices generale en electricite
Cours et exercices generale en electriciteCours et exercices generale en electricite
Cours et exercices generale en electricitemorin moli

DE L’AUTOMATE PROGRAMMABLE
 DE L’AUTOMATE PROGRAMMABLE  DE L’AUTOMATE PROGRAMMABLE
DE L’AUTOMATE PROGRAMMABLE morin moli

Electronics a first course
Electronics a first course Electronics a first course
Electronics a first course morin moli

Cours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphaseCours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphasemorin moli

MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUEMATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUEmorin moli

logique combinatoire
logique combinatoire logique combinatoire
logique combinatoire morin moli

COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUESCOURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUESmorin moli

basic electrical and electronics engineering
basic electrical and electronics engineeringbasic electrical and electronics engineering
basic electrical and electronics engineeringmorin moli

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriquesmorin moli

Induction motors
Induction motorsInduction motors
Induction motorsmorin moli

Basic electronics
Basic electronicsBasic electronics
Basic electronicsmorin moli

Les installations électriques industrielles
Les  installations  électriques  industriellesLes  installations  électriques  industrielles
Les installations électriques industriellesmorin moli

Starting of 3-Phase Induction Motors
Starting of 3-Phase Induction MotorsStarting of 3-Phase Induction Motors
Starting of 3-Phase Induction Motorsmorin moli

Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)morin moli

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable morin moli

Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.morin moli

Starting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motorsStarting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motorsmorin moli

Cours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatisesCours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatisesmorin moli


Plus de morin moli (20)

Motor control fundamentals
Motor control fundamentals Motor control fundamentals
Motor control fundamentals

Cours et exercices generale en electricite
Cours et exercices generale en electriciteCours et exercices generale en electricite
Cours et exercices generale en electricite

DE L’AUTOMATE PROGRAMMABLE
 DE L’AUTOMATE PROGRAMMABLE  DE L’AUTOMATE PROGRAMMABLE
DE L’AUTOMATE PROGRAMMABLE

Electronics a first course
Electronics a first course Electronics a first course
Electronics a first course

Cours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphaseCours electricite : le moteur asynchrone triphase
Cours electricite : le moteur asynchrone triphase

MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUEMATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE
MATÉRIAUX ET APPAREILLAGE ÉLECTRIQUE

logique combinatoire
logique combinatoire logique combinatoire
logique combinatoire

Grafcet cours
Grafcet coursGrafcet cours
Grafcet cours

COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUESCOURS APPAREILLAGES ET SCHEMAS ELECTRIQUES
COURS APPAREILLAGES ET SCHEMAS ELECTRIQUES

basic electrical and electronics engineering
basic electrical and electronics engineeringbasic electrical and electronics engineering
basic electrical and electronics engineering

cours machines electriques
cours machines electriquescours machines electriques
cours machines electriques

Induction motors
Induction motorsInduction motors
Induction motors

Basic electronics
Basic electronicsBasic electronics
Basic electronics

Les installations électriques industrielles
Les  installations  électriques  industriellesLes  installations  électriques  industrielles
Les installations électriques industrielles

Starting of 3-Phase Induction Motors
Starting of 3-Phase Induction MotorsStarting of 3-Phase Induction Motors
Starting of 3-Phase Induction Motors

Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)Introduction to Programmable Logic Controllers (PLC's)
Introduction to Programmable Logic Controllers (PLC's)

Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable Câblage Entrées / Sorties Automate programmable
Câblage Entrées / Sorties Automate programmable

Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.Étude des constituants d’un départ moteur.
Étude des constituants d’un départ moteur.

Starting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motorsStarting and control of three-phase asynchronous motors
Starting and control of three-phase asynchronous motors

Cours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatisesCours et travaux diriges sur l'automatisme et les systemes automatises
Cours et travaux diriges sur l'automatisme et les systemes automatises


Fonction Alimenter: Grandeurs électriques

  • 1. N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI SI - Alimenter - Grandeurs électriques page 1/7 Classe : 1 STE I. Le courant électrique Un courant électrique (déplacement de porteur des charges) ne peut s'établir que dans un circuit électrique fermé. Par convention, on dit que le courant sort de la borne + du générateur; il est opposé au sens réel du déplacement des porteurs de charges. Ce sont les électrons dans les métaux. L'intensité du courant est une grandeur algébrique, elle se mesure à l'aide d'un ampèremètre. Elle s’exprime en ampère (A). II. Différence de potentiel ( d.d.p ) ou Tension Soit un dipôle AB: Ce lit comme suit : la tension entre le point A et le point B ( ou la différence de potentiel entre A et B)est égale au potentiel électrique du point A moins le potentiel électrique du point B. La tension est une grandeur algébrique, on la mesure à l'aide d'un voltmètre. Elle s’exprime en volt (V). III. Convention d'orientation des dipôles Convention générateur Convention récepteur Les grandeurs tension et courant sont toutes deux considérées positives IV. Puissance électrique En physique, une puissance représente une quantité d’énergie par unité de temps. Ainsi, un système qui fournit beaucoup de puissance fournit beaucoup d’énergie (Joules) par secondes, on appelle ça des Watt (1W = 1J/s). Pour mesurer la puissance consommée ou fournie par un dipôle, il n'existe qu'un seul type d'appareil : le Wattmètre. Un Wattmètre se symbolise par l'indication W et comporte 4 bornes : UAB A B UBA = -UAB U IU I U I Circuit fermé UCC = 0V I= Icc cas particulier du court-circuit (danger : à ne pas faire) U = Uo = U à vide I= 0 A Circuit ouvert ( à vide ) UAB = VA - VB W entrée du circuit "courant" sortie du circuit "courant" circuit "tension" U I W U I Charge P = U.I
  • 2. N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI SI - Alimenter - Grandeurs électriques page 2/7 Classe : 1 STE résistorrésistor V. Fréquence Pour un signal périodique u (t), c'est le nombre de périodes par seconde. L'unité de la fréquence est l’hertz (Hz). De ce fait la relation qui lie la fréquence à la période est T : période en seconde (s). C'est le temps après lequel le signal se répète. V. Résistances V.1. Loi d'ohm pour une résistance en convention récepteur R : résistance du résistor (en Ohm ) (Ceci veut dire qu'aux bornes du résistor R, il y a la tension U et qu'il est traversé par le courant I). 1.2. Influence de la température sur la résistance Expression de la résistance : Avec la résistivité dépend de la température par la relation : Avec ρt résistivité à la température t et ρ0 résistivité à la température 0°C a est le coefficient de température du résistor V.2. Association de résistances V.2.1. Association série Des dipôles sont en série lorsqu'ils sont traversés par le même courant et partagent une même connexion qui ne soit pas un nœud de courant. U = U1 + U2 = (R1 + R2 ) I U = Réq I Donc : En série, les résistances s'additionnent. I U résistor U = R x I R = ρ L s L en m (mètre) s en m2 ρ résistivité du résistor en m Réq U1 U2 U U I I R1 R2 ρt = ρ0 (1 + at) f = 1 / T Réq = R1 + R2
  • 3. N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI SI - Alimenter - Grandeurs électriques page 3/7 Classe : 1 STE V.2.2. Association parallèle Des dipôles sont en parallèle, lorsqu'ils sont soumis à la même tension et sont connectés bornes à bornes. I = I1 + I2 = U (1/R1 + 1/R2) I = U/Réq Donc : V.2.3. Données techniques des résistances Les résistances sont les composants les plus utilisés dans les circuits ; on en trouve de nombreux types, différents par leur structure, leur forme, leurs caractéristiques électriques selon la technique de fabrication adoptée et l'emploi auquel elles sont destinées. Les résistances peuvent être fixes ou réglables. V.2.3.1. Résistances fixes Ces résistances possèdent une valeur déterminée et se présentent sous trois types : aggloméré, à couche et bobiné. C'est la valeur de la résistance nominale en ohm pour laquelle l'élément a été établi. Elle est indiquée en clair, ou avec le code des couleurs sur le composant. La tolérance c'est la fourchette des valeurs extrêmes entre lesquelles le constructeur garanti la valeur réelle. V.2.3.1.1. Code des couleurs Couleur Noir Marron Rouge Orange Jaune Vert Bleu Violet Gris Blanc 1er chiffre 0 1 2 3 4 5 6 7 8 9 2ime chiffre 0 1 2 3 4 5 6 7 8 9 Puissance de10 100 101 102 103 104 105 106 107 108 109 Tolérance Or 5% Argent 10% Sans marquage 20% V.2.3.1.2. Marquage d'une résistance Il existe des séries normalisées pour chaque précision voulue. La série E6 qui est la série de valeur nominale à 20%. La série E12 qui représente les valeurs d'une série à 10%. La série E24 qui est la série à 5%. E6 10 15 22 33 47 68 E12 10 12 15 18 22 27 33 39 47 56 68 82 E24 10 11 12 13 15 16 18 20 22 24 27 30 33 36 39 43 47 51 56 62 68 75 82 91 Réq = R1 . R2 R1 + R2 I1 I2 I U I U R1 R1 Réq 1er chiffre 2ime chiffre Puissance de 10 Tolérance Exemple : Couleurs : Rouge-Rouge-Orange-Or La valeur de la résistance est : ……………………………….. ………………………………… La valeur réelle est comprise entre : …………………………………… 1 Réq = 1 R1 + 1 R2
  • 4. N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI SI - Alimenter - Grandeurs électriques page 4/7 Classe : 1 STE V.2.3.1.3. Dissipation nominale en Watt. C'est la puissance que l'élément peut dissiper d'une façon continue sans risque de détérioration. On trouve les puissances suivantes : 1/8W, 1/4W, 1/2 W, 1W, 2W, 3W et 4W dont les dimensions varient proportionnellement. V.2.3.2. Résistances réglables On appelle ajustables ou potentiomètres ajustables des résistances dont la valeur est variable et peut être ajustée par l'utilisateur. Ces résistances se présentent sous la forme d'un petit boîtier muni de trois pattes et d'un curseur rotatif, à souder sur le circuit imprimé. Il existe une grande variété de modèles, à piste de carbone ou à piste cermet, capotés ou non, horizontaux (pour un montage "couché") ou verticaux (montage "debout"). Elles s'ajustent en tournant, à l'aide d'un tournevis, le curseur central. V.2.3.2.2. Potentiomètres Les potentiomètres sont identiques, dans leur principe, aux ajustables, mais ils sont nettement plus volumineux et munis d'un axe, sur lequel on peut au besoin adapter un bouton de réglage. VI. Alimentations stabilisées VI.1. Présentation Les alimentations stabilisées sont utilisées pour fournir une tension continue. On en trouve pratiquement dans tous les appareils électroniques. (Audio, vidéo, ordinateur, etc...) Energie électrique Réseau 220V, 50Hz Convertir une tension Tension continue Chaleur évacuée Alimentation stabilisée V.2.3.2.1. Résistances ajustables
  • 5. N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI SI - Alimenter - Grandeurs électriques page 5/7 Classe : 1 STE VI.1.2. synoptique de l’alimentation stabilisée VI.1.3. schémas de principe VI.2. fonctionnement VI.2.1. fonction abaisser la tension Cette fonction est réalisée par un transformateur. Il permet de diminuer l'amplitude de la tension secteur. Caractéristique du transformateur • Rapport de transformation Un transformateur est caractérisé par son rapport de transformation. Ce rapport est fonction du nombre de spires des enroulements primaire et secondaire : m = U20 / U1 = N2 / N1 = I1 / I2 U1 : tension primaire N1 : nombre de spires primaires U20 : tension à vide secondaire N2 : nombre de spires secondaires • Puissance apparente d'un transformateur L'autre caractéristique d'un transformateur est la puissance transmise du primaire vers le secondaire. Cette puissance est appelée puissance apparente S et s'exprime en V.A (voltampère) et est égale à :
  • 6. N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI SI - Alimenter - Grandeurs électriques page 6/7 Classe : 1 STE S = U I donc dans notre cas: S = U2.I2 IV.2.2. Fonction "redresser" la tension Cette fonction est réalisée par un pont de diode. L'opération consiste à redresser l'alternance négative. On parle de tension continue redressée. Alternance positive La tension U2(t) est positive, les diodes D1 et D4 se mettent à conduire. Les diodes D2 et D3 sont bloquées car la tension à leurs bornes est négative. • D1 et D4 passantes • D2 et D3 bloquées Alternance négative La tension U2(t) est négative, les diodes D2 et D3 se mettent à conduire. Les diodes D1 et D4 se bloquent car la tension à leurs bornes est négative. • D2 et D3 passantes • D1 et D4 bloquées IV.2.3. Fonction "filtrer" la tension Après redressement, la tension de sortie aux bornes du pont redresseur est loin d'être continue. Le filtrage a pour but de transformer cette tension redressée en une tension continue légèrement ondulée. L'élément utilisé pour réaliser cette fonction est le condensateur Loi électrique du condensateur: Charge électrique Q : Q = C . U = I . t ou ∆∆∆∆Q = C . ∆∆∆∆U = I . ∆∆∆∆t • La charge électrique Q s'exprime en Coulombs • C capacité en Farad • U ddp entre armature en Volt
  • 7. N.L.Technique FONCTION ALIMENTER : GRANDEURS ELECTRIQUES S.CHARI SI - Alimenter - Grandeurs électriques page 7/7 Classe : 1 STE IV.2.4. Fonction "réguler " la tension Malgré le filtrage, la tension aux bornes du condensateur n'est pas parfaitement continue, elle présente une légère ondulation. Pour obtenir une tension parfaitement continue, on utilise un régulateur de tension IV.2.4.1. Caractéristique du régulateur Un régulateur de tension possède trois bornes : • une entrée E recevant la tension redressée filtrée • une sortie S qui délivre une tension très précise à la charge à alimenter • une masse M reliée à la polarité négative de la tension redressée filtrée. IV.2.4.2. Fonctionnement du régulateur La tension d'entrée du régulateur doit être suffisamment grande afin de maintenir Vs constante. Les constructeurs donnent une tension d'entrée minimum à respecter afin d'assurer le fonctionnement correct du régulateur. IV.3. Aspect énergétique • Puissance absorbée par le montage : Pa = Ve . I • Puissance fournie à la charge : Pu = Vs . I • Puissance perdue par effet joule : Pp = ( Ve - Vs) I • Le rendement du montage est donc :ηηηη=Pu/Pa=Vs/Ve Remarques: Pour obtenir un rendement convenable, la valeur de la tension d'entrée Ve doit être la plus près possible de Vs. Mais la tension (Ve - Vs) ne peut descendre en dessous d'une valeur minimale (valeur imposée par le régulateur, de l'ordre de 2 à 3 Volts). Donc, la tension d'entrée non régulée Ve ne devra jamais être inférieure à (Vs + (Ve - Vs) mini) sinon la tension de sortie ne sera plus constante.
