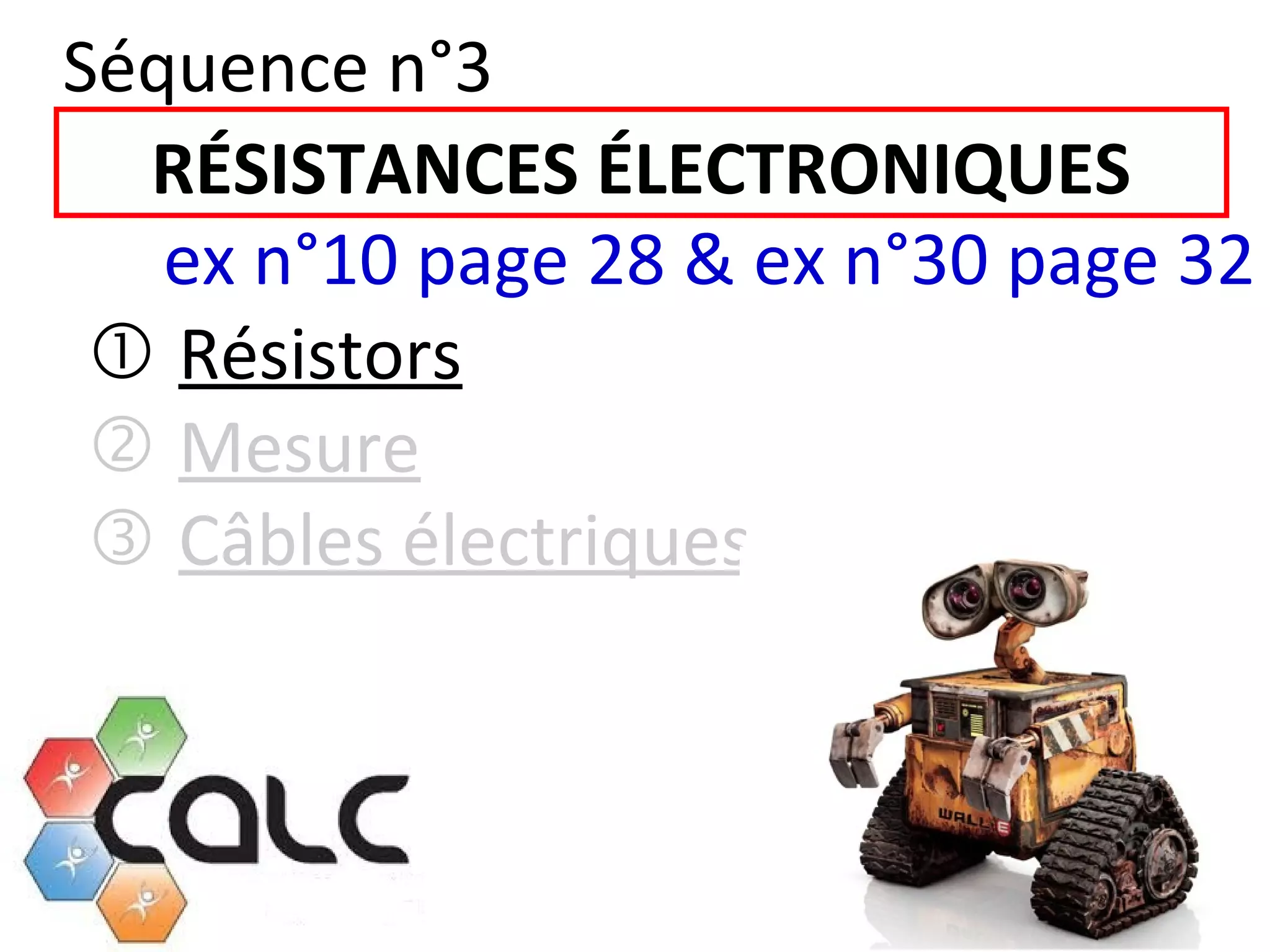

1. RÉSISTANCES ÉLECTRONIQUES
ex n°10 page 28 & ex n°30 page 32
 Résistors
 Mesure
 Câbles électriques
Séquence n°3

2.  Résistors

3.  Résistors

4.  Résistors

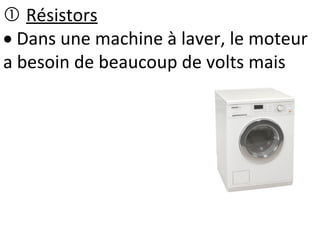

 Dans une machine à laver, le moteur
a besoin de beaucoup de volts mais

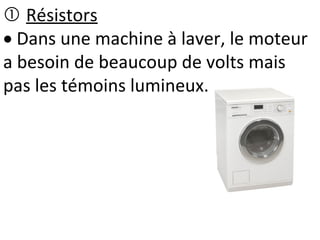

5.  Résistors
 Dans une machine à laver, le moteur
a besoin de beaucoup de volts mais
pas les témoins lumineux.

6.  Résistors
 Dans une machine à laver, le moteur
a besoin de beaucoup de volts mais
pas les témoins lumineux.
 On les protège en

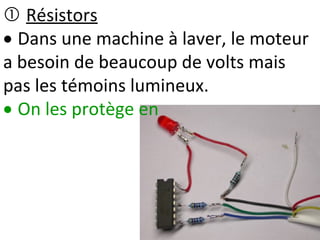

7.  Résistors
 Dans une machine à laver, le moteur
a besoin de beaucoup de volts mais
pas les témoins lumineux.
 On les protège en

8.  Résistors
 Dans une machine à laver, le moteur
a besoin de beaucoup de volts mais
pas les témoins lumineux.

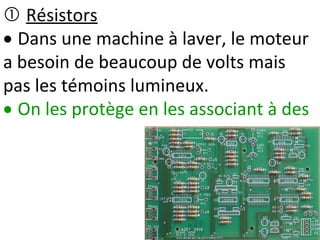

 On les protège en les associant à des

9.  Résistors
 Dans une machine à laver, le moteur
a besoin de beaucoup de volts mais
pas les témoins lumineux.
 On les protège en les associant à des
résistances électroniques.

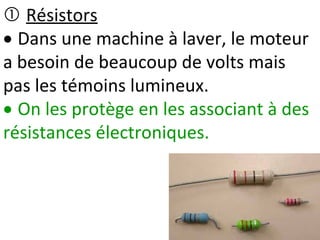

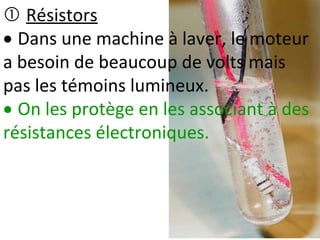

10.  Résistors
 Dans une machine à laver, le moteur
a besoin de beaucoup de volts mais
pas les témoins lumineux.
 On les protège en les associant à des
résistances électroniques.

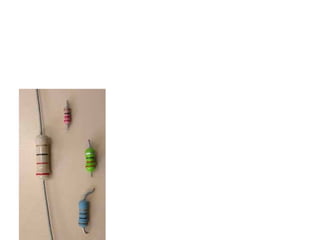

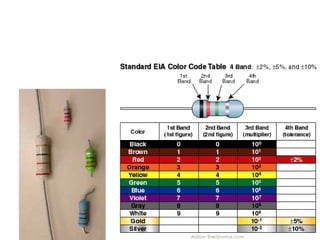

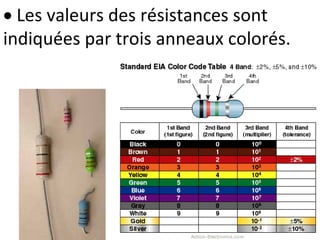

13.  Les valeurs des résistances sont
indiquées par trois anneaux colorés.

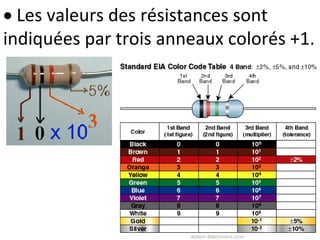

14.  Les valeurs des résistances sont
indiquées par trois anneaux colorés +1.

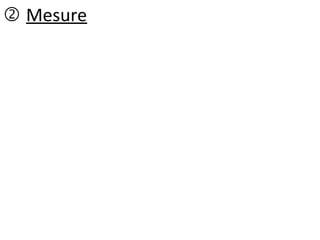

15.  Mesure

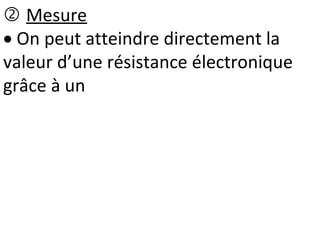

16.  Mesure
 On peut atteindre directement la
valeur d’une résistance électronique
grâce à un

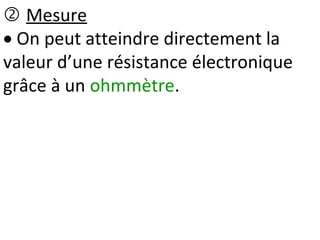

17.  Mesure
 On peut atteindre directement la
valeur d’une résistance électronique
grâce à un ohmmètre.

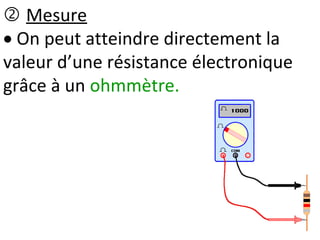

18.  Mesure
 On peut atteindre directement la
valeur d’une résistance électronique
grâce à un ohmmètre.

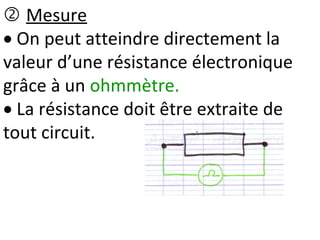

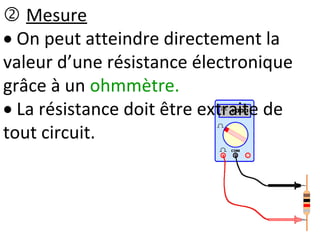

19.  Mesure
 On peut atteindre directement la
valeur d’une résistance électronique
grâce à un ohmmètre.
 La résistance doit être extraite de
tout circuit.

20.  Mesure
 On peut atteindre directement la
valeur d’une résistance électronique
grâce à un ohmmètre.
 La résistance doit être extraite de
tout circuit.

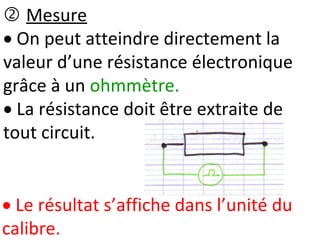

21.  Mesure
 On peut atteindre directement la
valeur d’une résistance électronique
grâce à un ohmmètre.
 La résistance doit être extraite de
tout circuit.
 Le résultat s’affiche dans l’unité du
calibre.

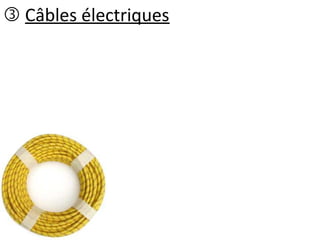

22.  Câbles électriques

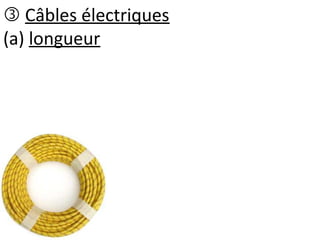

23.  Câbles électriques
(a) longueur

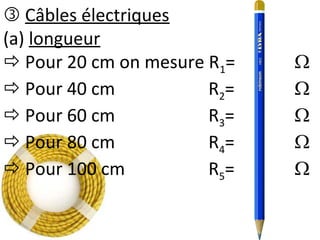

24.  Câbles électriques
(a) longueur
 Pour 20 cm on mesure R1= 
 Pour 40 cm R2= 
 Pour 60 cm R3= 
 Pour 80 cm R4= 
 Pour 100 cm R5= 

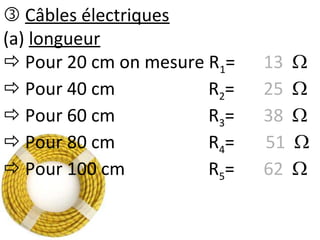

25.  Câbles électriques
(a) longueur
 Pour 20 cm on mesure R1= 13 
 Pour 40 cm R2= 25 
 Pour 60 cm R3= 38 
 Pour 80 cm R4= 51 
 Pour 100 cm R5= 62 

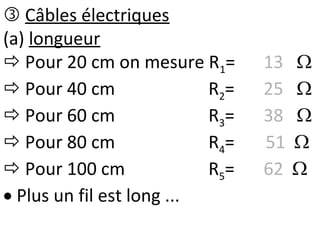

26.  Câbles électriques
(a) longueur
 Pour 20 cm on mesure R1= 13 
 Pour 40 cm R2= 25 
 Pour 60 cm R3= 38 
 Pour 80 cm R4= 51 
 Pour 100 cm R5= 62 
 Plus un fil est long ...

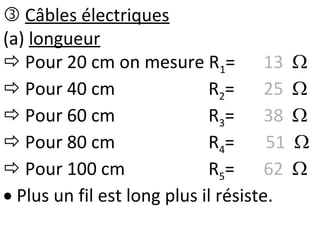

27.  Câbles électriques
(a) longueur
 Pour 20 cm on mesure R1= 13 
 Pour 40 cm R2= 25 
 Pour 60 cm R3= 38 
 Pour 80 cm R4= 51 
 Pour 100 cm R5= 62 
 Plus un fil est long plus il résiste.

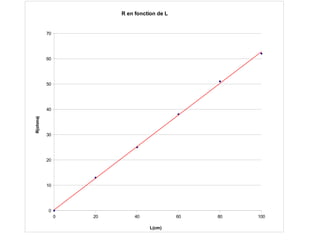

28. 0 20 40 60 80 100
0
10
20
30
40
50
60
70
R en fonction de L
L(cm)
R(ohms)

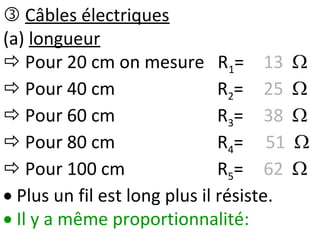

29.  Câbles électriques
(a) longueur
 Pour 20 cm on mesure R1= 13 
 Pour 40 cm R2= 25 
 Pour 60 cm R3= 38 
 Pour 80 cm R4= 51 
 Pour 100 cm R5= 62 
 Plus un fil est long plus il résiste.
 Il y a même proportionnalité:

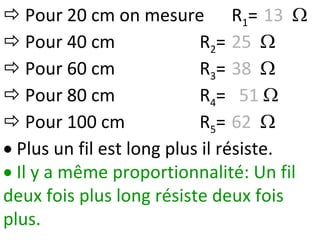

30.  Pour 20 cm on mesure R1= 13 
 Pour 40 cm R2= 25 
 Pour 60 cm R3= 38 
 Pour 80 cm R4= 51 
 Pour 100 cm R5= 62 
 Plus un fil est long plus il résiste.
 Il y a même proportionnalité: Un fil
deux fois plus long résiste deux fois
plus.

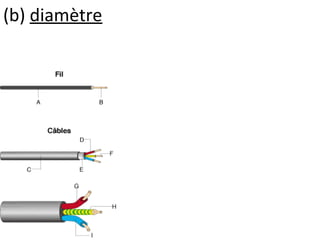

32. (b) diamètre

33. (b) diamètre

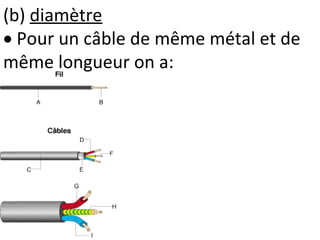

34. (b) diamètre
 Pour un câble de même métal et de
même longueur on a:

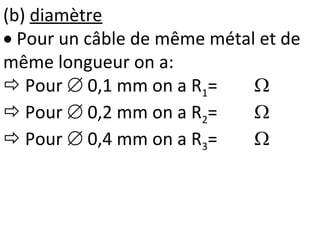

35. (b) diamètre
 Pour un câble de même métal et de
même longueur on a:
 Pour  0,1 mm on a R1= 
 Pour  0,2 mm on a R2= 
 Pour  0,4 mm on a R3= 

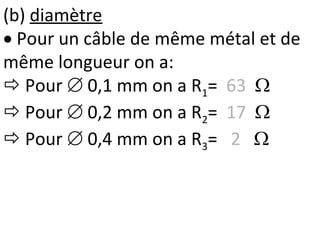

36. (b) diamètre
 Pour un câble de même métal et de
même longueur on a:
 Pour  0,1 mm on a R1= 63 
 Pour  0,2 mm on a R2= 17 
 Pour  0,4 mm on a R3= 2 

37. (b) diamètre
 Pour un câble de même métal et de
même longueur on a:
 Pour  0,1 mm on a R1= 63 
 Pour  0,2 mm on a R2= 17 
 Pour  0,4 mm on a R3= 2 
 Pour  0,8 mm on a R4= 0,23 

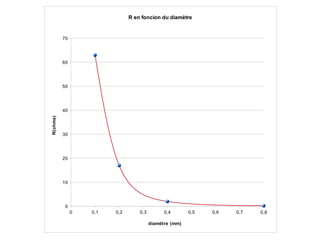

38. 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8
0
10
20
30
40
50
60
70
R en foncion du diamètre
diamètre (mm)
R(ohms)

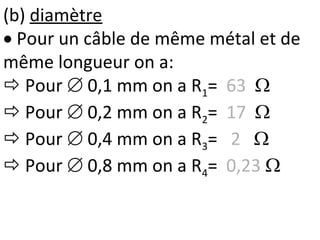

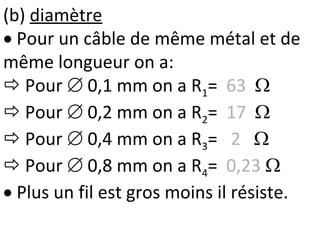

39. (b) diamètre
 Pour un câble de même métal et de
même longueur on a:
 Pour  0,1 mm on a R1= 63 
 Pour  0,2 mm on a R2= 17 
 Pour  0,4 mm on a R3= 2 
 Pour  0,8 mm on a R4= 0,23 
 Plus un fil est gros moins il résiste.

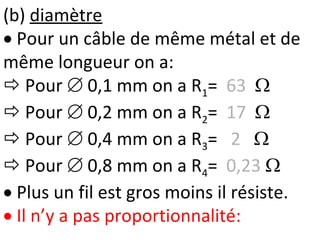

40. (b) diamètre
 Pour un câble de même métal et de
même longueur on a:
 Pour  0,1 mm on a R1= 63 
 Pour  0,2 mm on a R2= 17 
 Pour  0,4 mm on a R3= 2 
 Pour  0,8 mm on a R4= 0,23 
 Plus un fil est gros moins il résiste.
 Il n’y a pas proportionnalité:

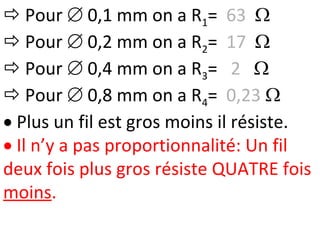

41.  Pour  0,1 mm on a R1= 63 
 Pour  0,2 mm on a R2= 17 
 Pour  0,4 mm on a R3= 2 
 Pour  0,8 mm on a R4= 0,23 
 Plus un fil est gros moins il résiste.
 Il n’y a pas proportionnalité: Un fil
deux fois plus gros résiste QUATRE fois
moins.

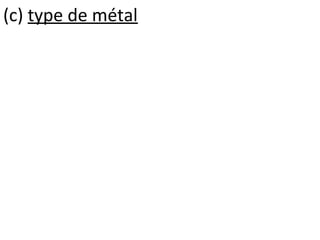

42. (c) type de métal

43. (c) type de métal
 Pour 1m de cuivre  0,1mm on a:
R1= 
 Pour 1m d’acier  0,1mm on a:
R2= 

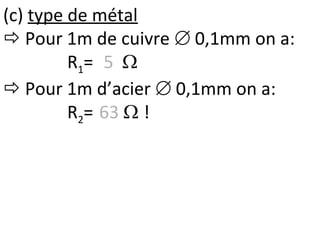

44. (c) type de métal
 Pour 1m de cuivre  0,1mm on a:
R1= 5 
 Pour 1m d’acier  0,1mm on a:
R2= 63  !

45. (c) type de métal
 Pour 1m de cuivre  0,1mm on a:
R1= 5 
 Pour 1m d’acier  0,1mm on a:
R2= 63  !
 Certains métaux sont de bien
meilleurs conducteurs que d’autres.

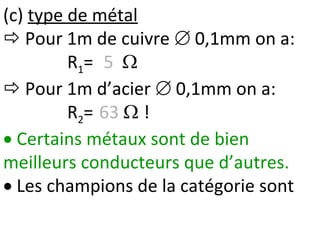

46. (c) type de métal
 Pour 1m de cuivre  0,1mm on a:
R1= 5 
 Pour 1m d’acier  0,1mm on a:
R2= 63  !
 Certains métaux sont de bien
meilleurs conducteurs que d’autres.
 Les champions de la catégorie sont

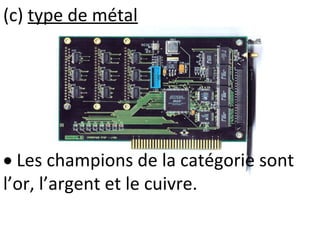

47. (c) type de métal
 Les champions de la catégorie sont
l’or, l’argent et le cuivre.

48. (c) type de métal
 Les champions de la catégorie sont
l’or, l’argent et le cuivre.

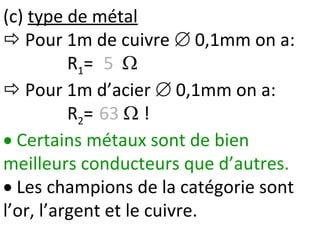

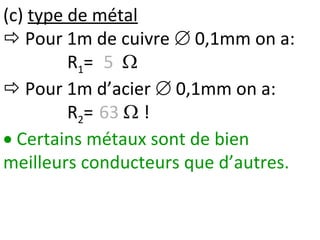

49. (c) type de métal
 Pour 1m de cuivre  0,1mm on a:
R1= 5 
 Pour 1m d’acier  0,1mm on a:
R2= 63  !
 Certains métaux sont de bien
meilleurs conducteurs que d’autres.
 Les champions de la catégorie sont
l’or, l’argent et le cuivre.
