Le document traite des effets d'un long câble dans un circuit électrique, montrant que son insertion diminue l'intensité lumineuse de la lampe et génère de la chaleur en raison de sa résistance. Les mesures effectuées démontrent que la tension 'prise' par le câble est proportionnelle au courant qui le traverse, ce qui confirme son caractère de dipôle ohmique. Les résultats illustrent que si le courant double, la tension augmente également de manière proportionnelle.

2. LONG CÂBLE
ex n°19, 20 page 129
 Rappels
 Mesures
 Tracé de courbe papier
Séquence n°1

3.  Rappels

4.  Rappels

5. • La lampe brille moins
quand le long câble est
inséré dans le circuit.
 Rappels

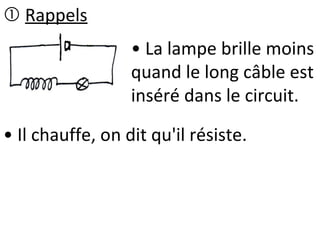

6. • Il chauffe, on dit qu'il résiste.
• La lampe brille moins
quand le long câble est
inséré dans le circuit.
 Rappels

7. • Il chauffe, on dit qu'il résiste.
• Il garde pour lui quelques uns des
volts fournis par la pile, la lampe doit
se contenter du reste.
• La lampe brille moins
quand le long câble est
inséré dans le circuit.
 Rappels

8.  Mesures

9.  Mesures

10.  Mesures

11. 10ACOM
 Mesures

12. 10ACOM
 Mesures

13. 10ACOM
 Mesures

14. 10ACOM
 Mesures

15.  Mesures

16.  Mesures
• Générateur à fond
I =_____A
Ucâble
=_____V

17.  Mesures
• Générateur à fond
I =_____A
Ucâble
=_____V
• Générateur à demi puissance
I =_____A
Ucâble
=_____V

18.  Mesures
• Générateur à fond
I =_____A
Ucâble
=_____V
• Générateur à demi puissance
I =_____A
Ucâble
=_____V
• Plus il passe de courant, plus le long
câble prend de volts.

19.  Tracé courbe papier

20.  Tracé courbe papier

21.  Tracé courbe papier
 On fait varier I grâce à un variateur.

22.  Tracé courbe papier
• On fait varier I grâce à un variateur.
• On regarde combien de volts sont
«pris» par le câble.

23.  Tracé courbe papier
• On fait varier I grâce à un variateur.
• On regarde combien de volts sont
«pris» par le câble.
I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0

24.  Tracé courbe papier
• On fait varier I grâce à un variateur.
• On regarde combien de volts sont
«pris» par le câble.
I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0
12 colonnes : deux carreaux par colonne

25.  Tracé courbe papier
• On fait varier I grâce à un variateur.
• On regarde combien de volts sont
«pris» par le câble.
I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0

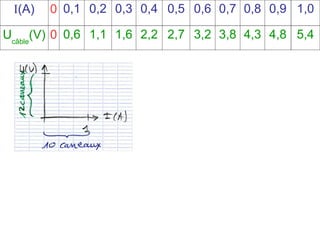

26. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble

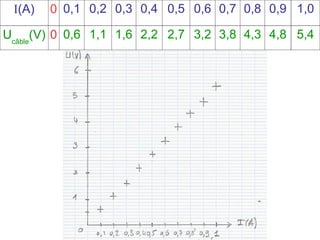

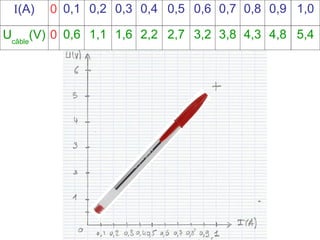

(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

27. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

28. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

29. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

30. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

31. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

32. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

33. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

34. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

35. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

36. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

37. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

38. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

39. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

40. I(A) 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
Ucâble
(V) 0 0,6 1,1 1,6 2,2 2,7 3,2 3,8 4,3 4,8 5,4

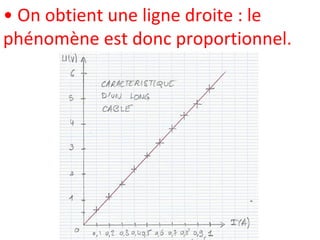

41. • On obtient une ligne droite : le
phénomène est donc proportionnel.

42. • On obtient une ligne droite : le
phénomène est donc proportionnel.
• S'il passe deux fois plus de courant,
la tension double aussi.

43. • On obtient une ligne droite : le
phénomène est donc proportionnel.
• S'il passe deux fois plus de courant,
la tension double aussi.

44. • On obtient une ligne droite : le
phénomène est donc proportionnel.
• Dans ce cas, on dit que le long câble
est un dipôle ohmique.
• S'il passe deux fois plus de courant,
la tension double aussi.

45. • On obtient une ligne droite : le
phénomène est donc proportionnel.
• Dans ce cas, on dit que le long câble
est un dipôle ohmique.
• S'il passe deux fois plus de courant,
la tension double aussi.

46. • On obtient une ligne droite : le
phénomène est donc proportionnel.
• Dans ce cas, on dit que le long câble
est un dipôle ohmique. Cela marche
aussi avec les résistances
électroniques.
• S'il passe deux fois plus de courant,
la tension double aussi.

47. • On obtient une ligne droite : le
phénomène est donc proportionnel.
• Dans ce cas, on dit que le long câble
est un dipôle ohmique. Cela marche
aussi avec les résistances
électroniques.
• S'il passe deux fois plus de courant,
la tension double aussi.
