E403 cours multimètre

2. MULTIMÈTRES ET AMPÈRES
Séquence n°3
 Présentation
 Calibres
 Mesures
ex n°14 & 15 page 134

3.  Présentation

4.  Présentation

5.  Présentation
 Le multimètre est un
appareil de mesure
polyvalent.

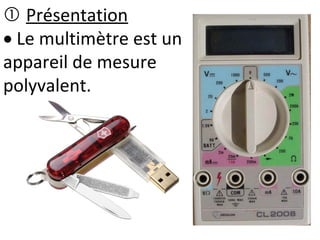

6.  Présentation
 Le multimètre est un
appareil de mesure
polyvalent.

7.  Présentation
 Le multimètre est un
appareil de mesure
polyvalent.
 Il peut mesurer des
intensités de courant.

8.  Présentation
 Le multimètre est un
appareil de mesure
polyvalent.
 Il peut mesurer des
intensités de courant:
 Il faut pour cela régler
sa tourelle en zone
rose: = A ou mA.

9.  Présentation
 Le multimètre est un
appareil de mesure
polyvalent.
 Il peut mesurer des
intensités de courant:
 Il faut pour cela régler
sa tourelle en zone
rose: = A ou mA.

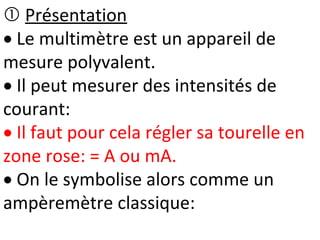

10.  Présentation
 Le multimètre est un appareil de
mesure polyvalent.
 Il peut mesurer des intensités de
courant:
 Il faut pour cela régler sa tourelle en
zone rose: = A ou mA.
 On le symbolise alors comme un
ampèremètre classique:

11.  Présentation

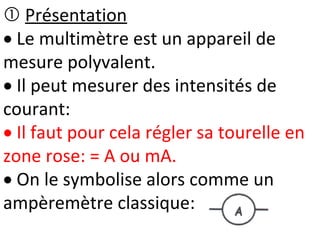

 Le multimètre est un appareil de
mesure polyvalent.
 Il peut mesurer des intensités de
courant:
 Il faut pour cela régler sa tourelle en
zone rose: = A ou mA.
 On le symbolise alors comme un
ampèremètre classique:

12.  Calibres

13.  Calibres
 Les calibres disponibles sont :
10A; 200mA; 20mA et même moins.
Melting multimeter.mov

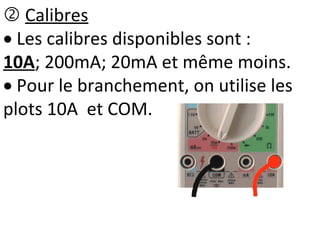

14.  Calibres
 Les calibres disponibles sont :
10A; 200mA; 20mA et même moins.
 Pour le branchement, on utilise les
plots 10A et COM.

15.  Mesures

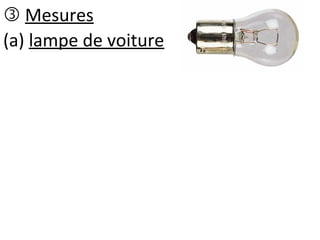

16.  Mesures
(a) lampe de voiture

17.  Mesures
(a) lampe de voiture

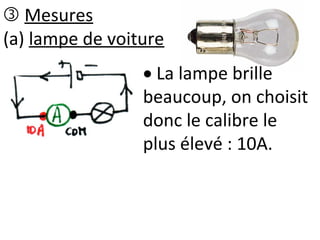

18.  Mesures
(a) lampe de voiture
 La lampe brille
beaucoup, on choisit
donc le calibre le
plus élevé : 10A.

19.  Mesures
(a) lampe de voiture
 La lampe brille
beaucoup, on choisit
donc le calibre le
plus élevé : 10A.
 On lit directement I=1,7 A

20.  Mesures
(a) lampe de voiture
 La lampe brille
beaucoup, on choisit
donc le calibre le
plus élevé : 10A.
 On lit directement I=1,7 A.
 Si l'on se trompe de sens de
branchement, il affiche -1.7

21. (b) lampe de poche

22. (b) lampe de poche
 Avec le calibre 10 A, on lit 0,1 A soit
100mA environ.

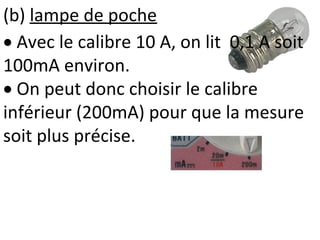

23. (b) lampe de poche
 Avec le calibre 10 A, on lit 0,1 A soit
100mA environ.
 On peut donc choisir le calibre
inférieur (200mA) pour que la mesure
soit plus précise.

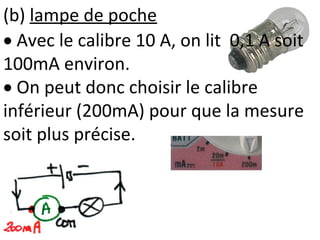

24. (b) lampe de poche
 Avec le calibre 10 A, on lit 0,1 A soit
100mA environ.
 On peut donc choisir le calibre
inférieur (200mA) pour que la mesure
soit plus précise.

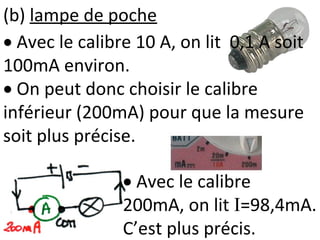

25. (b) lampe de poche
 Avec le calibre
200mA, on lit I=98,4mA.
C’est plus précis.
 Avec le calibre 10 A, on lit 0,1 A soit
100mA environ.
 On peut donc choisir le calibre
inférieur (200mA) pour que la mesure
soit plus précise.

26. (c) choix du calibre

27.  Si l'on choisit un calibre trop grand ...
(c) choix du calibre

28.  Si l'on choisit un calibre trop grand la
mesure est imprécise.
(c) choix du calibre

29.  Si l'on choisit un calibre trop grand la
mesure est imprécise.
 C'est comme une souris sur un pèse
personne.
(c) choix du calibre

30.  Si l'on choisit un calibre trop grand la
mesure est imprécise.
 C'est comme une souris sur un pèse
personne.
 Si l'on choisit un calibre trop petit ...
(c) choix du calibre

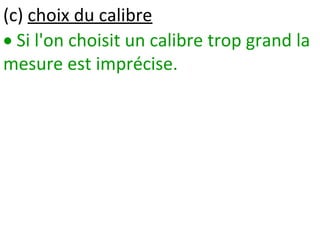

31.  Si l'on choisit un calibre trop grand la
mesure est imprécise.
 C'est comme une souris sur un pèse
personne.
 Si l'on choisit un calibre trop petit le
multimètre affiche un 1 tout seul ou
grille.
(c) choix du calibre

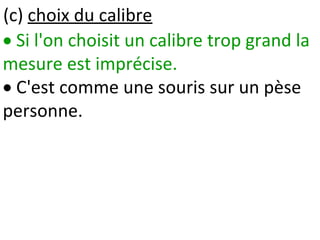

32.  Si l'on choisit un calibre trop grand la
mesure est imprécise.
 C'est comme une souris sur un pèse
personne.
 Si l'on choisit un calibre trop petit le
multimètre affiche un 1 tout seul ou
grille.
(c) choix du calibre

33.  Si l'on choisit un calibre trop grand la
mesure est imprécise.
 C'est comme une souris sur un pèse
personne.
 Si l'on choisit un calibre trop petit le
multimètre affiche un 1 tout seul ou
grille.
 C'est comme un éléphant sur un pèse
personne.
(c) choix du calibre
