1. Chap 10 : La résistance électrique.

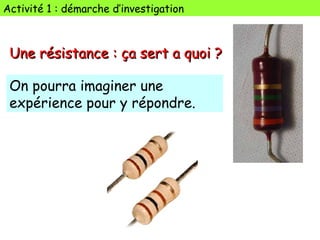

2. Une résistance : ça sert a quoi ?Une résistance : ça sert a quoi ?
Activité 1 : démarche d’investigation
On pourra imaginer une
expérience pour y répondre.

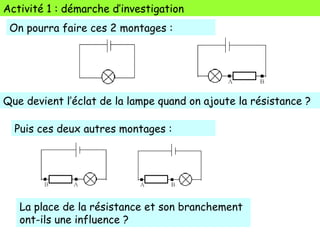

3. On pourra faire ces 2 montages :
Que devient l’éclat de la lampe quand on ajoute la résistance ?
La place de la résistance et son branchement
ont-ils une influence ?
Puis ces deux autres montages :
Activité 1 : démarche d’investigation

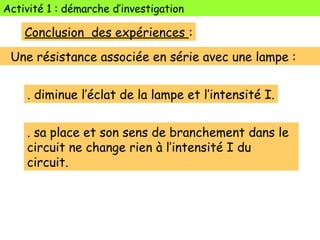

4. Une résistance associée en série avec une lampe :
. sa place et son sens de branchement dans le
circuit ne change rien à l’intensité I du
circuit.
. diminue l’éclat de la lampe et l’intensité I.
Conclusion des expériences :
Activité 1 : démarche d’investigation

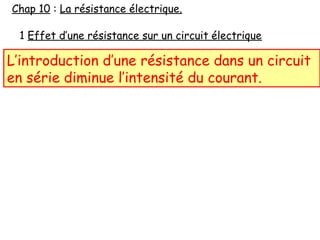

5. 1 Effet d’une résistance sur un circuit électrique
L’introduction d’une résistance dans un circuit
en série diminue l’intensité du courant.
Chap 10 : La résistance électrique.

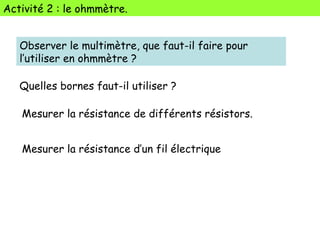

6. Activité 2 : le ohmmètre.
Observer le multimètre, que faut-il faire pour
l’utiliser en ohmmètre ?
Mesurer la résistance de différents résistors.
Quelles bornes faut-il utiliser ?
Mesurer la résistance d’un fil électrique

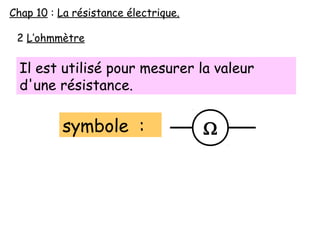

7. Il est utilisé pour mesurer la valeur
d'une résistance.
2 L’ohmmètre
Chap 10 : La résistance électrique.
symbole : Ω

8. Tous les dipôles électriques opposent une « résistance »
plus ou moins grande au passage du courant.
3 La résistance électrique.
Chap 10 : La résistance électrique.
L’unité de résistance est l’Ohm Ω
1MΩ = 1000 kΩ = 1000000 Ω
1 mégaohm
1kΩ = 1000 Ω
1 kiloohm

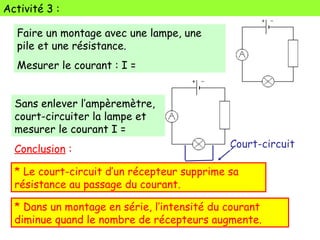

9. Activité 3 :
Faire un montage avec une lampe, une
pile et une résistance.
Mesurer le courant : I =
Sans enlever l’ampèremètre,
court-circuiter la lampe et
mesurer le courant I =
Conclusion :
* Dans un montage en série, l’intensité du courant
diminue quand le nombre de récepteurs augmente.
* Le court-circuit d’un récepteur supprime sa
résistance au passage du courant.
Court-circuit

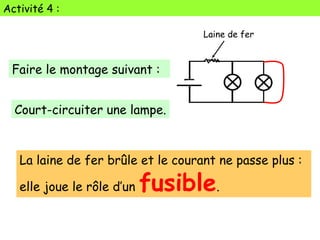

10. Activité 4 :
Laine de fer
Faire le montage suivant :
La laine de fer brûle et le courant ne passe plus :
elle joue le rôle d’un fusible.
Court-circuiter une lampe.

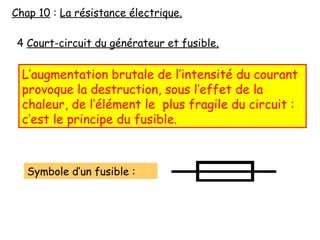

11. Chap 10 : La résistance électrique.
4 Court-circuit du générateur et fusible.
L’augmentation brutale de l’intensité du courant
provoque la destruction, sous l’effet de la
chaleur, de l’élément le plus fragile du circuit :
c’est le principe du fusible.
Symbole d’un fusible :

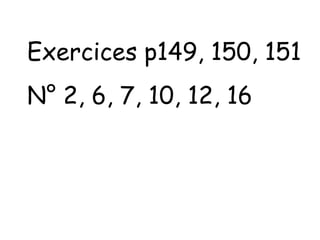

12. Exercices p149, 150, 151
N° 2, 6, 7, 10, 12, 16

13. Attention : le courant entrant
dans la résistance est égal au
courant sortant de la résistance !
On a I1 = I2
• Si R alors I
I1 I2
• I ne dépend pas de la place de R dans le circuit.
