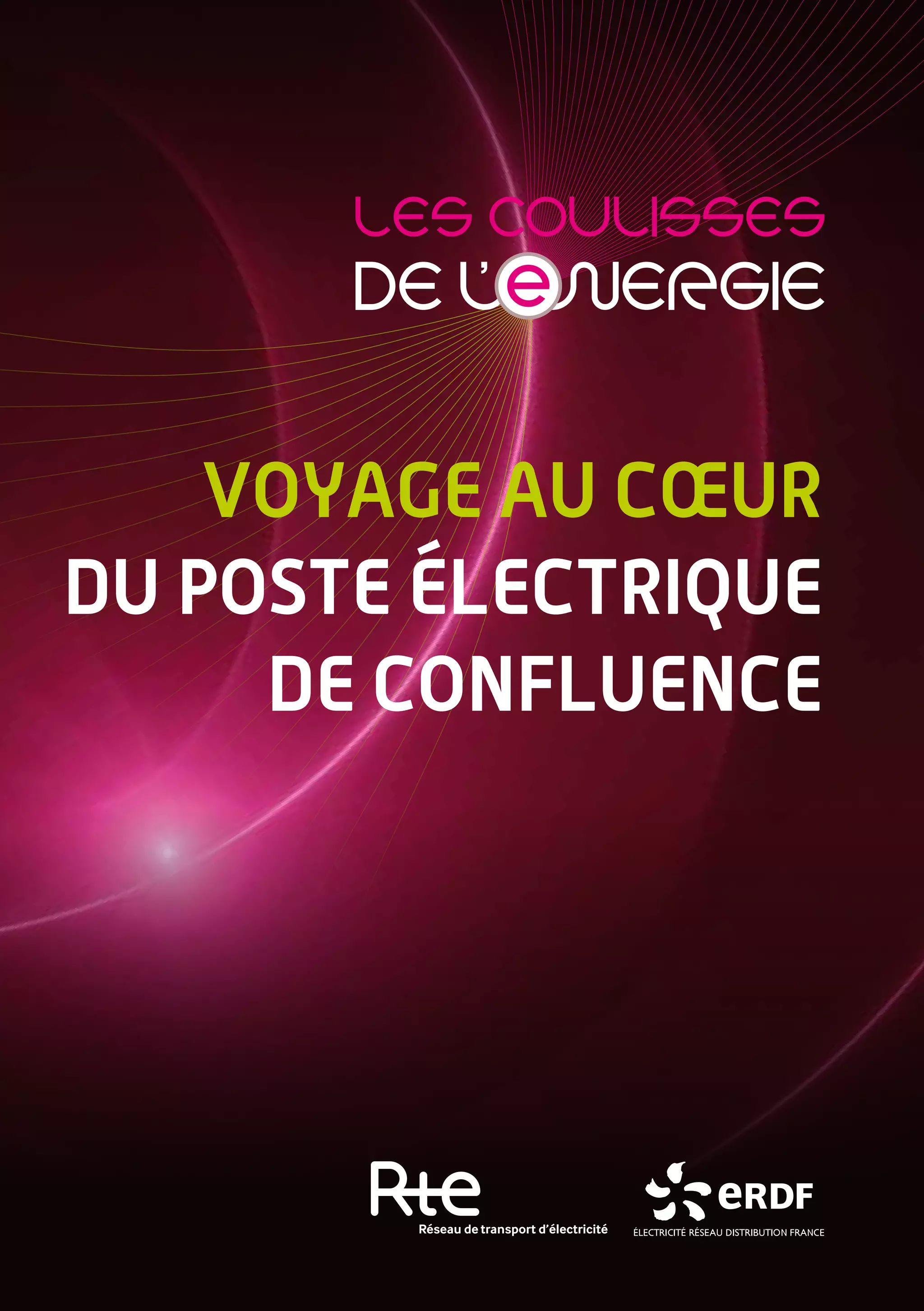

VOYAGE AU CŒUR
DU POSTE ÉLECTRIQUE
     DE CONFLUENCE

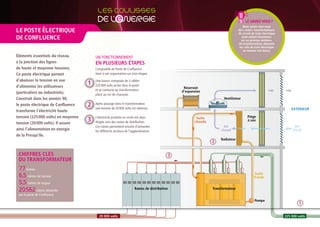

LE SAvIEz-vOUS ?
                                                                                                                                     Nous avons chez nous
LE POSTE ÉLECTRIQUE                                                                                                              des « mini » transformateurs.
                                                                                                                                 Un circuit de train électrique
DE CONFLUENCE                                                                                                                       pour enfant fonctionne
                                                                                                                                   sur un principe similaire.
                                                                                                                                 Un transformateur alimente
                                                                                                                                  les rails du train électrique
                                                                                                                                     en tension très basse.
Éléments essentiels du réseau,           Un fonCTionnemenT
à la jonction des lignes                 EN PLUSIEURS ÉTAPES
de haute et moyenne tensions,            L’originalité du Poste de Confluence
Ce poste électrique permet               tient à son organisation sur trois étages.

d’abaisser la tension en vue             Une liaison composée de 3 câbles
d’alimenter les utilisateurs
                                     1   225 000 volts arrive dans le poste
                                                                                                 Réservoir
                                         et se connecte au transformateur                       d’expansion
(particuliers ou industriels).           placé au rez-de-chaussée.
Construit dans les années 90,                                                                                         Ventilateur
le poste électrique de Confluence    2   Après passage dans le transformateur,
                                         une tension de 20 000 volts est obtenue.                                                                                     EXTÉRIEUR
transforme l’électricité haute
tension (225 000 volts) en moyenne       L’électricité produite en sortie est alors                                                     Piège
tension (20 000 volts). Il assure
                                     3   dirigée vers des rames de distribution.
                                                                                                        huile
                                                                                                       chaude                           à son
                                         Ces rames permettent ensuite d’alimenter                                     Air                                               Air
ainsi l’alimentation en énergie          les différents secteurs de l’agglomération.                                 chaud                                             froid
de la Presqu’île.
                                                                                                                     Radiateur
                                                                                                                2

 CHIFFRES CLÉS                                                                              3
 DU TRANSFORMATEUR
 77 tonnes
                                                                                                                                              huile
 6,5 mètres de hauteur                                                                                                                       froide
 5,5 mètres de largeur
 20562 clients alimentés                                                Rames de distribution                   Transformateur
 par le poste de Confluence.
                                                                                                                                              Pompe
                                                                                                                                                                           1

                                           20 000 volts                                                                                                           225 000 volts

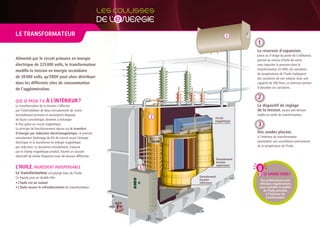

LE TRANSFORmATEUR                                                                       1
                                                                                                1
                                                                                                Le réservoir d’expansion,
                                                                                                placé au 3e étage du poste de Confluence,
Alimenté par le circuit primaire en énergie                                                     permet au niveau d’huile de varier
électrique de 225 000 volts, le transformateur                                                  sans impacter la pression dans le
modifie la tension en énergie secondaire                                                        transformateur. en effet, les variations
                                                                                                de températures de l’huile impliquent
de 20 000 volts, qu’ERDF peut alors distribuer                                                  des variations de son volume. Avec une
dans les différents sites de consommation                                                       capacité de 500 litres, ce réservoir permet
de l’agglomération.                                                                             d’absorber ces variations.


                                                                                                2
QUe Se PASSe-T-iL à       L’INTÉRIEUR ?
La transformation de la tension s’effectue                                                      Le dispositif de réglage
par l’intermédiaire de deux enroulements de cuivre                                              de la tension, assure une tension
(enroulement primaire et secondaire) disposés                                                   stable en sortie du transformateur.
de façon concentrique, destinés à échanger
                                                                2             circuit
                                                                              magnétique
le flux grâce au circuit magnétique.                                                            3
Le principe de fonctionnement repose sur le transfert
d’énergie par induction électromagnétique : le premier                                          Des sondes placées
enroulement (bobinage de fils de cuivre) reçoit l’énergie                                       à l’intérieur du transformateur
électrique et la transforme en énergie magnétique                                               permettent une surveillance permanente
par induction. Le deuxième enroulement, traversé                                                de la température de l’huile.
par le champ magnétique produit, fournit un courant
alternatif de même fréquence mais de tension différente.
                                                                                  Enroulement
                                                                                  tension
                                                                                  supérieure
L’HUILE, ingréDienT inDiSPenSABLe                           3
Le transformateur est plongé dans de l’huile.                                                       LE SAvIEz-vOUS ?
Ce liquide joue un double rôle :                                    Enroulement
                                                                    tension                       Des prélèvements sont
• L’huile est un isolant.                                           inférieure                   effectués régulièrement
• L’huile assure le refroidissement du transformateur.                                           pour contrôler la qualité
                                                                                                    de l’huile présente
                                                                                                      à l’intérieur du
                                                                                                     transformateur.

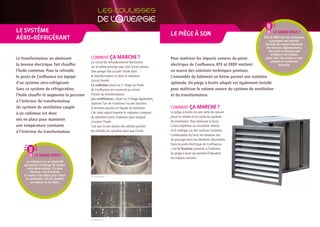

LE SYSTÈmE
                                                                                             LE PIÈGE À SON                                           LE SAvIEz-vOUS ?
AÉRO-RÉFRIGÉRANT                                                                                                                                RTE et ERDF font du traitement
                                                                                                                                                   acoustique une priorité.
                                                                                                                                                 Au-delà du respect minimum
                                                                                                                                                 des niveaux réglementaires,
                                                                                                                                                   des tests et mesures ont
                                                                                                                                                     d’ailleurs été réalisés
Le transformateur, en abaissant           CommenT çA          MARCHE ?                       Pour maîtriser les impacts sonores du poste         pour créer des pièges à sons
                                          Ce circuit de refroidissement fonctionne                                                                   adaptés à l’extension
la tension électrique, fait chauffer                                                         électrique de Confluence, RTE et ERDF mettent                  du poste.
                                          sur le même principe que celui d’une voiture.
l’huile contenue. Pour la refroidir,      Une pompe fait circuler l’huile dans               en œuvre des solutions techniques pointues.
le poste de Confluence est équipé         le transformateur et dans le radiateur             L’ensemble du bâtiment en béton permet une isolation
                                          (circuit fermé).
d’un système aéro-réfrigérant.                                                               optimale. Un piège à bruits adapté est également installé
                                          Le radiateur placé au 2e étage du Poste
Sans ce système de réfrigération,         de Confluence est connecté au circuit              pour maîtriser le volume sonore du système de ventilation
l’huile chauffe et augmente la pression   d’huile du transformateur.                         et du transformateur.
                                          Les ventilateurs, situés au 2e étage également,
à l’intérieur du transformateur.
                                          aspirent l’air de l’extérieur via des bouches
Un système de ventilation couplé          d’aération placées en façade du bâtiment.          CommenT çA          MARCHE ?
à un radiateur est donc                   L’air ainsi aspiré traverse le radiateur composé   Le piège à bruits est une sorte de caisson
                                          de cylindres munis d’ailettes dans lesquels        placé en entrée et en sortie du système
mis en place pour maintenir                                                                  de ventilation. Pour diminuer le bruit,
                                          circulent l’huile.
une température constante                 L’air qui circule autour des ailettes permet       il faut empêcher sa circulation directe
à l’intérieur du transformateur.          de refroidir les cylindres ainsi que l’huile.      et le rediriger sur des surfaces isolantes.
                                                                                             L’atténuation du bruit est obtenue lors
                                                                                             du passage entre les éléments absorbants.
                                                                                             Dans le poste électrique de Confluence,
                                                                                             c’est la feutrine présente à l’intérieur
                                                                                             du piège à bruit qui permet d’absorber
            LE SAvIEz-vOUS ?
                                                                                             les impacts sonores.
      Le radiateur est un dispositif
    qui permet l’échange de chaleur
      entre deux milieux. Il a pour
         fonction, soit d’évacuer
    la chaleur d’un objet pour éviter     Le ventilateur
     sa surchauffe, soit de chauffer
          un espace ou un objet.




                                          Le radiateur
rÉsEau DE traNsPOrt
D’ÉlECtrICItÉ
système Électrique
rhône-alpes auvergne
3 bis, rue des Cuirassiers
tsA 31092
69399 Lyon cedex 03

ÉlÉCtrICItÉ rÉsEau
DIstrIbutION FraNCE
Direction territoriale ErDF
lyon Métropole
                              MÉDIACITÉ - © Fotolia




288, rue duguesclin
bP 3104
69211 Lyon
