1879 6-pre-environnement-de-travail

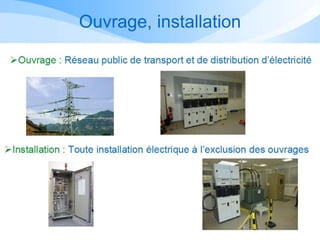

- 1. ENVIRONNEMENT DE TRAVAIL •Ouvrage, installation • Les domaines de tension • Zone d’investigation • Distance d’approche • TBTS Prévention des risques électriques
- 2.

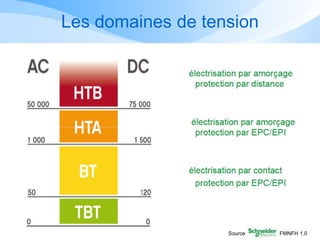

- 3. Les domaines detension Source FMNFH 1.0

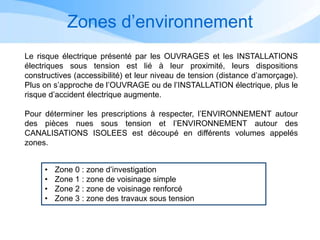

- 4. Zones d’environnement Le risqueélectrique présenté par les OUVRAGES et les INSTALLATIONS électriques sous tension est lié à leur proximité, leurs dispositions constructives (accessibilité) et leur niveau de tension (distance d’amorçage). Plus on s’approche de l’OUVRAGE ou de l’INSTALLATION électrique, plus le risque d’accident électrique augmente. Pour déterminer les prescriptions à respecter, l’ENVIRONNEMENT autour des pièces nues sous tension et l’ENVIRONNEMENT autour des CANALISATIONS ISOLEES est découpé en différents volumes appelés zones. • Zone 0 : zone d’investigation • Zone 1 : zone de voisinage simple • Zone 2 : zone de voisinage renforcé • Zone 3 : zone des travaux sous tension

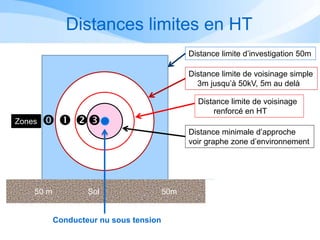

- 5. Distances limites enHT 50 m Sol 50m Distance limite d’investigation 50m Conducteur nu sous tension Distance limite de voisinage simple 3m jusqu’à 50kV, 5m au delà Distance limite de voisinage renforcé en HT Distance minimale d’approche voir graphe zone d’environnement Zones

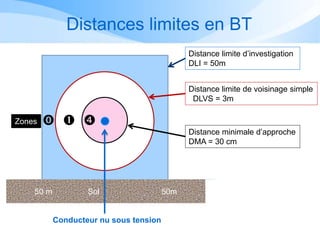

- 6. Distances limites enBT 50 m Sol 50m Distance limite d’investigation DLI = 50m Conducteur nu sous tension Distance limite de voisinage simple DLVS = 3m Distance minimale d’approche DMA = 30 cm Zones

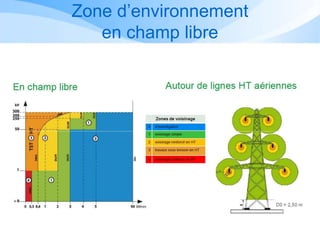

- 7.

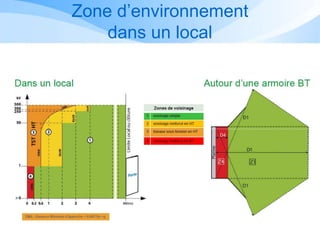

- 8.
- 9.
